单元6 装配式混凝土结构施工

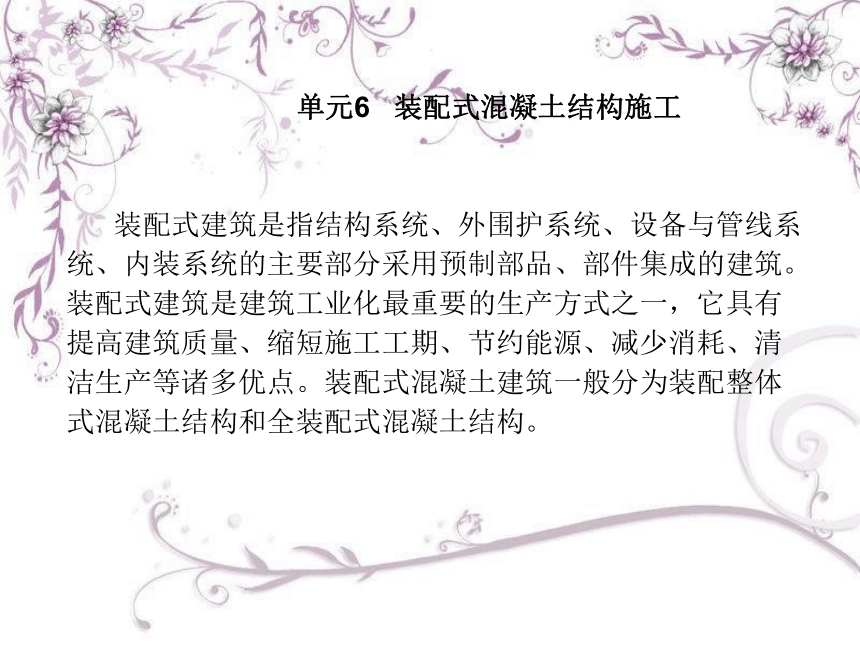

装配式建筑是指结构系统、外围护系统、设备与管线系统、内装系统的主要部分采用预制部品、部件集成的建筑。装配式建筑是建筑工业化最重要的生产方式之一，它具有提高建筑质量、缩短施工工期、节约能源、减少消耗、清洁生产等诸多优点。装配式混凝土建筑一般分为装配整体式混凝土结构和全装配式混凝土结构。
1.装配整体式混凝土结构

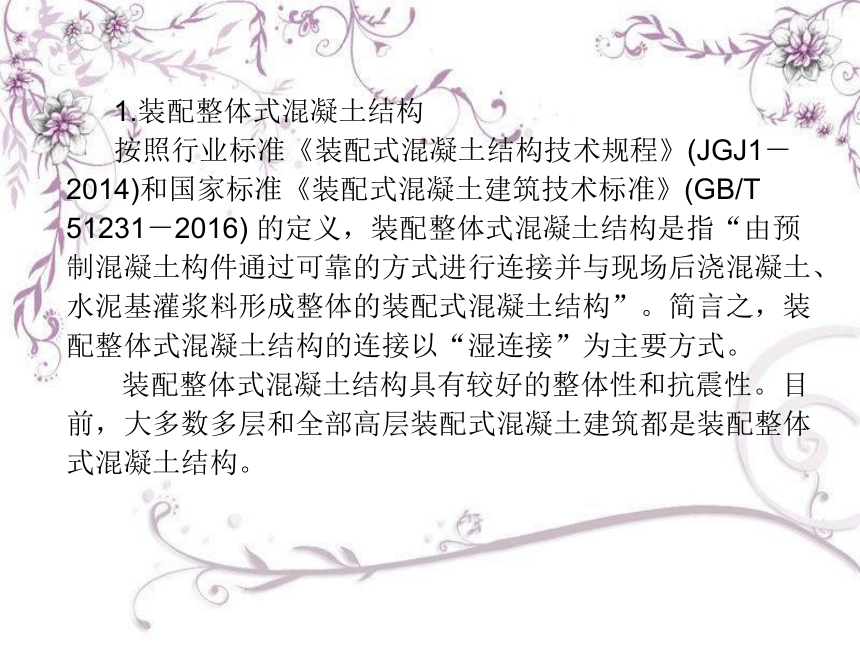

按照行业标准《装配式混凝土结构技术规程》(JGJ1－2014)和国家标准《装配式混凝土建筑技术标准》(GB/T 51231－2016) 的定义，装配整体式混凝土结构是指“由预制混凝土构件通过可靠的方式进行连接并与现场后浇混凝土、水泥基灌浆料形成整体的装配式混凝土结构”。简言之，装配整体式混凝土结构的连接以“湿连接”为主要方式。
装配整体式混凝土结构具有较好的整体性和抗震性。目前，大多数多层和全部高层装配式混凝土建筑都是装配整体式混凝土结构。
2.全装配式混凝土结构

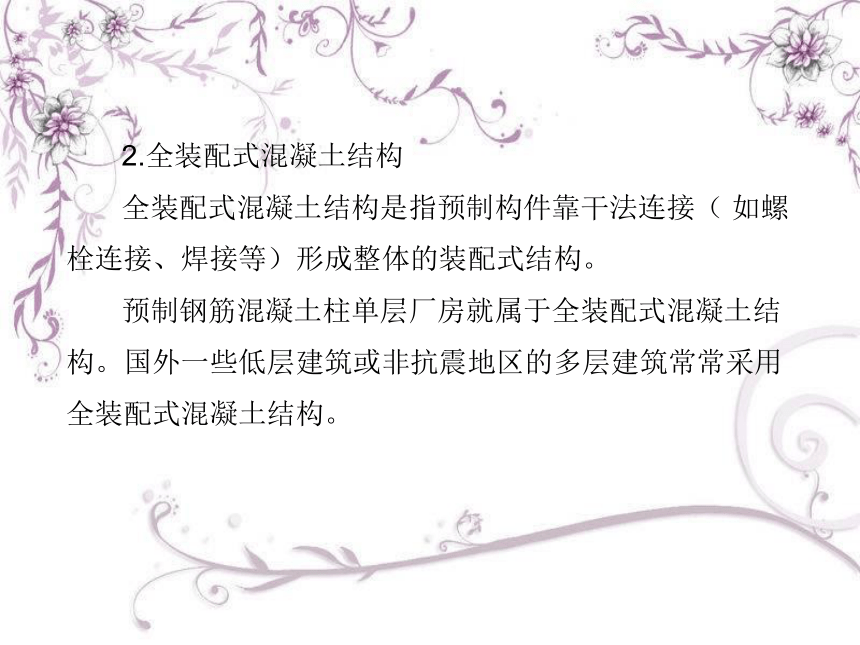

全装配式混凝土结构是指预制构件靠干法连接（ 如螺栓连接、焊接等）形成整体的装配式结构。
预制钢筋混凝土柱单层厂房就属于全装配式混凝土结构。国外一些低层建筑或非抗震地区的多层建筑常常采用全装配式混凝土结构。
6.1 装配整体式混凝土结构施工

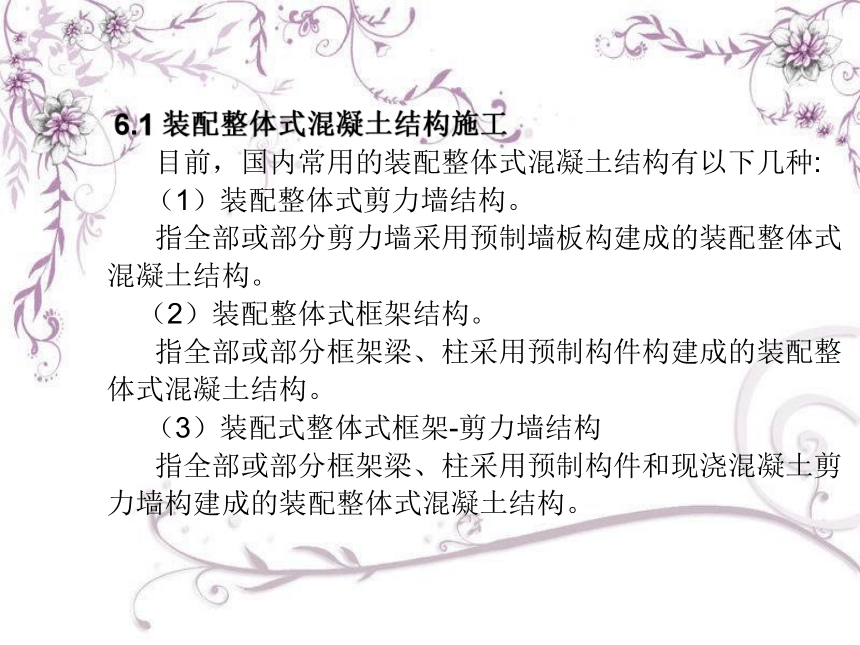

目前，国内常用的装配整体式混凝土结构有以下几种:
（1）装配整体式剪力墙结构。
指全部或部分剪力墙采用预制墙板构建成的装配整体式混凝土结构。
（2）装配整体式框架结构。
指全部或部分框架梁、柱采用预制构件构建成的装配整体式混凝土结构。
（3）装配式整体式框架-剪力墙结构
指全部或部分框架梁、柱采用预制构件和现浇混凝土剪力墙构建成的装配整体式混凝土结构。
6.1.1装配式建筑常见的预制构件
（1）预制柱

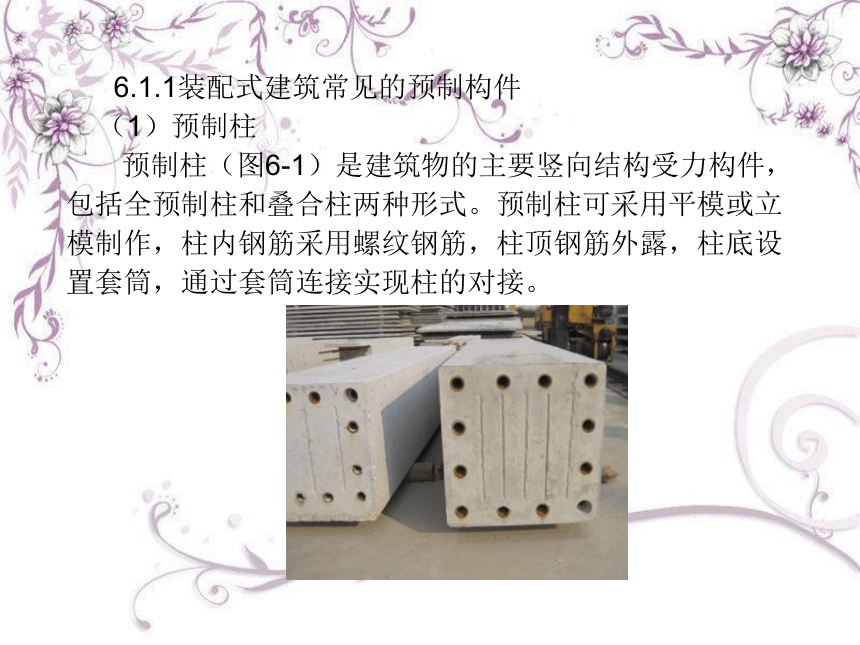

预制柱（图6-1）是建筑物的主要竖向结构受力构件，包括全预制柱和叠合柱两种形式。预制柱可采用平模或立模制作，柱内钢筋采用螺纹钢筋，柱顶钢筋外露，柱底设置套筒，通过套筒连接实现柱的对接。
（2）预制剪力墙

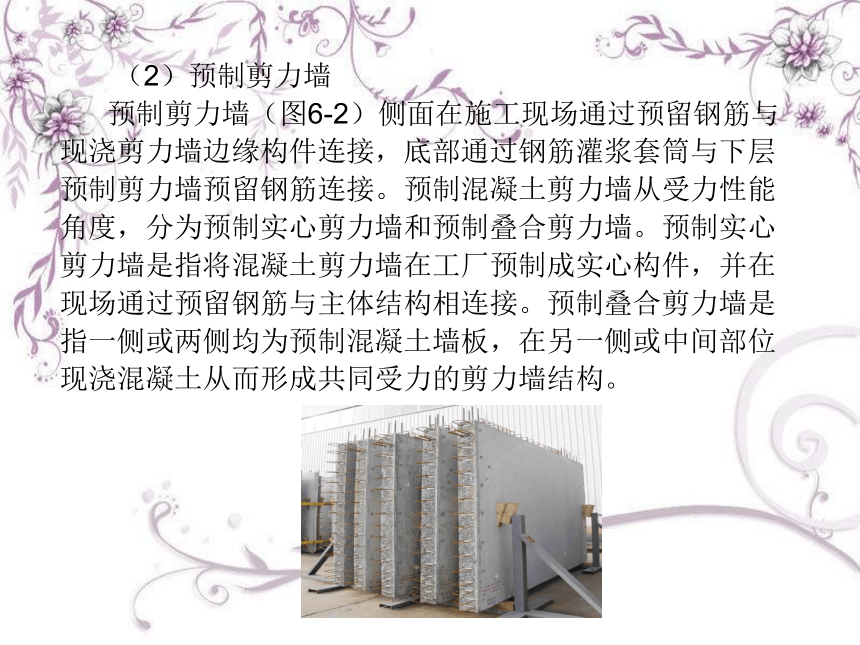

预制剪力墙（图6-2）侧面在施工现场通过预留钢筋与现浇剪力墙边缘构件连接，底部通过钢筋灌浆套筒与下层预制剪力墙预留钢筋连接。预制混凝土剪力墙从受力性能角度，分为预制实心剪力墙和预制叠合剪力墙。预制实心剪力墙是指将混凝土剪力墙在工厂预制成实心构件，并在现场通过预留钢筋与主体结构相连接。预制叠合剪力墙是指一侧或两侧均为预制混凝土墙板，在另一侧或中间部位现浇混凝土从而形成共同受力的剪力墙结构。
（3）预制夹心保温外墙

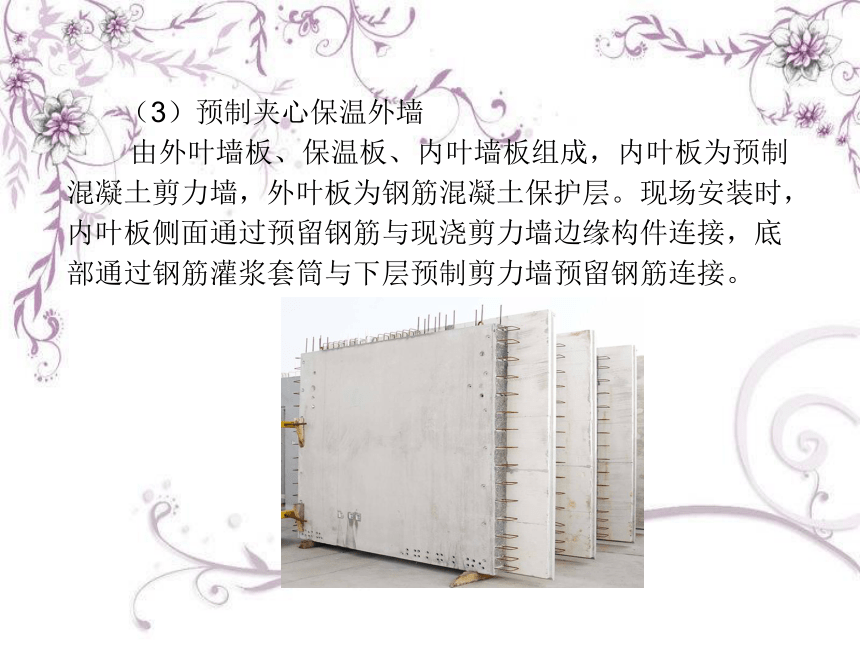

由外叶墙板、保温板、内叶墙板组成，内叶板为预制混凝土剪力墙，外叶板为钢筋混凝土保护层。现场安装时，内叶板侧面通过预留钢筋与现浇剪力墙边缘构件连接，底部通过钢筋灌浆套筒与下层预制剪力墙预留钢筋连接。
（4）预制混凝土梁

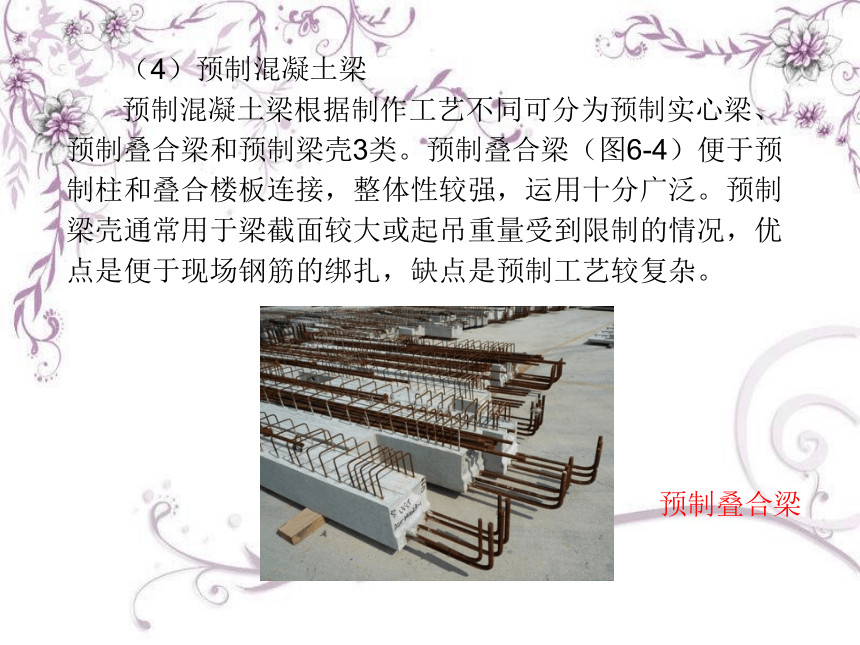

预制混凝土梁根据制作工艺不同可分为预制实心梁、预制叠合梁和预制梁壳3类。预制叠合梁（图6-4）便于预制柱和叠合楼板连接，整体性较强，运用十分广泛。预制梁壳通常用于梁截面较大或起吊重量受到限制的情况，优点是便于现场钢筋的绑扎，缺点是预制工艺较复杂。
预制叠合梁
（5）预制楼面板

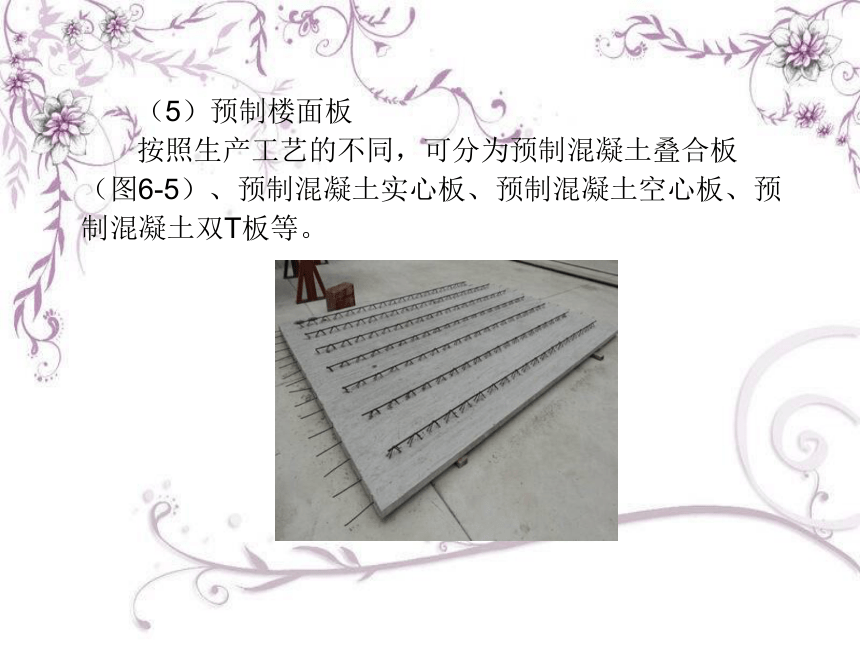

按照生产工艺的不同，可分为预制混凝土叠合板（图6-5）、预制混凝土实心板、预制混凝土空心板、预制混凝土双T板等。
（6）预制楼梯
构件制作简单，施工方便，节省工期，减少了现场的工作量，安装后马上就可以使用，可做施工通道，能够给工地带来很大的便利；预制楼梯面一次成型，无需抹灰。
（7）预制阳台
分为叠合阳台（半预制，图6-7 ）和全预制阳台（图6-8）。全预制阳台的表面的平整度可以和模具的表面一样平整或者做成凹陷的效果，地面坡度和排水口也在工厂预制完成。
图6-7 叠合阳台 图6-8 全预制阳台
6.1.2预制构件的制作
1、预制构件生产方法
预制构件的生产可根据场地的不同、构件尺寸的不同以及实际需要等情况，分别采取流水生产线法和台座法预制生产。
（1）流水生产线法
（2）台座法
2、生产模具的制作和组装
3、钢筋和预埋件入模
4、混凝土的浇筑
5、混凝土的养护
6、脱模与表面修补
6.1.3预制构件的运输和堆放
预制构件的堆放方法有：立放法（图6-13）、靠放法（图6-14）和平放法。
图6-13 立放法 图6-14 靠放法
6.1.4预制构件的安装
1、构件的绑扎和吊升
吊索与构件水平夹角不宜大于60°，且不应小于45°。
2、预制构件的安装
（1）预制柱的吊装流程
构件进场、验收→测量放线→安装吊具→预制柱扶直→预制柱吊装→预留钢筋就位→水平调整、竖向校正→斜支撑固定→摘钩。
（2）预制梁的吊装流程
构件进场、验收→按图放线（梁搁柱头边线）→设置梁底支撑→拉设安全绳→预制梁起吊→预制梁就位安放→微调定位→摘钩。
（3）预制剪力墙的吊装流程
构件进场、验收→测量放线→安装吊具→预制剪力墙扶直→预制剪力墙吊装→预留钢筋插入就位→水平调整、竖向校正→斜支撑固定→摘钩。
（4）预制楼板的吊装流程
预制板进场、验收→放线(板搁梁边线)→搭设板底支撑→预制板吊装→预制板就位→预制板微调定位→摘钩。
（5）预制楼梯的吊装流程
预制楼梯进场、验收→放线→预制楼梯吊装→预制楼梯就位→预制楼梯微调定位→吊具拆除。
（6）预制混凝土外墙板的吊装流程
预制墙板进场、验收→放线→安装固定件→安装预制挂板→缝隙处理→安装完毕。
（7）预制内隔墙的吊装流程
预制内隔墙板进场、验收→放线→安装固定件→安装预制内隔墙板→灌浆→安装完毕。
3、构件安装的校准定位
4、构件定位后的临时固定
预制构件与吊具的分离应在校准定位及临时固定措施安装完成后进行。临时固定措施可以在不影响结构承载力、刚度及稳定性前提下分阶段拆除，对拆除方法、时间及顺序，可事先通过验算制定方案。
6.1.5 结构连接
装配式混凝土结构连接方式有后浇混凝土连接、套筒灌浆连接、浆锚搭接、叠合连接等。
后浇混凝土连接是指在预制混凝土构件结合处留出后浇区，构件吊装安放完毕后，现场浇筑混凝土进行连接。
预留后浇区
套筒灌浆连接是指在金属套筒（图6-19、图6-20）中插入单根带肋钢筋，并注入灌浆料拌合物，通过拌合物硬化形成整体并实现传力的钢筋对接方式。
图6-19 套筒 图6-20 套筒连接
浆锚搭接是指在预制混凝土构件中预留孔道，在孔道中插入需要搭接的钢筋，并灌注水泥基灌浆料而实现的钢筋搭接连接方式。
叠合连接是预制板（梁）与现浇混凝土叠合的连接方式，包括楼板、梁和悬挑板等，叠合构件的下层为预制混凝土，上层为现浇层。
6.1.6后浇混凝土的施工
6.1.7质量验收
