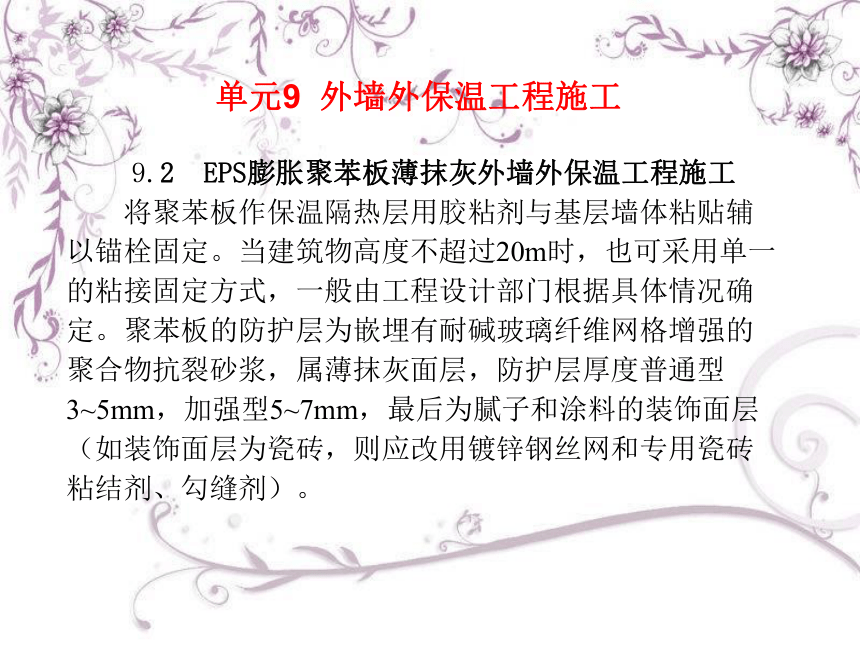

9.2 EPS膨胀聚苯板薄抹灰外墙外保温工程施工
将聚苯板作保温隔热层用胶粘剂与基层墙体粘贴辅以锚栓固定。当建筑物高度不超过20m时，也可采用单一的粘接固定方式，一般由工程设计部门根据具体情况确定。聚苯板的防护层为嵌埋有耐碱玻璃纤维网格增强的聚合物抗裂砂浆，属薄抹灰面层，防护层厚度普通型3~5mm，加强型5~7mm，最后为腻子和涂料的装饰面层（如装饰面层为瓷砖，则应改用镀锌钢丝网和专用瓷砖粘结剂、勾缝剂）。
单元9 外墙外保温工程施工

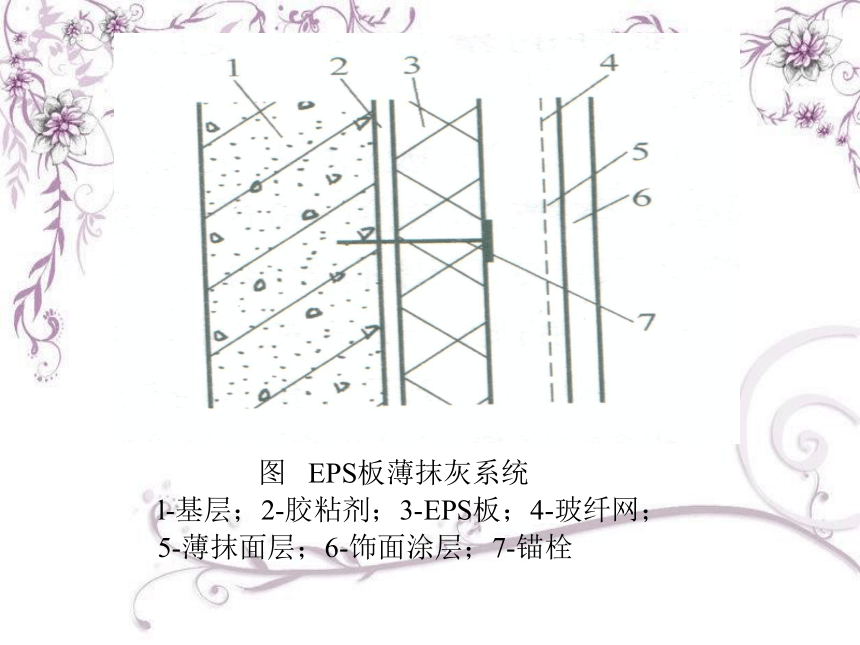

图 EPS板薄抹灰系统
l-基层；2-胶粘剂；3-EPS板；4-玻纤网；
5-薄抹面层；6-饰面涂层；7-锚栓

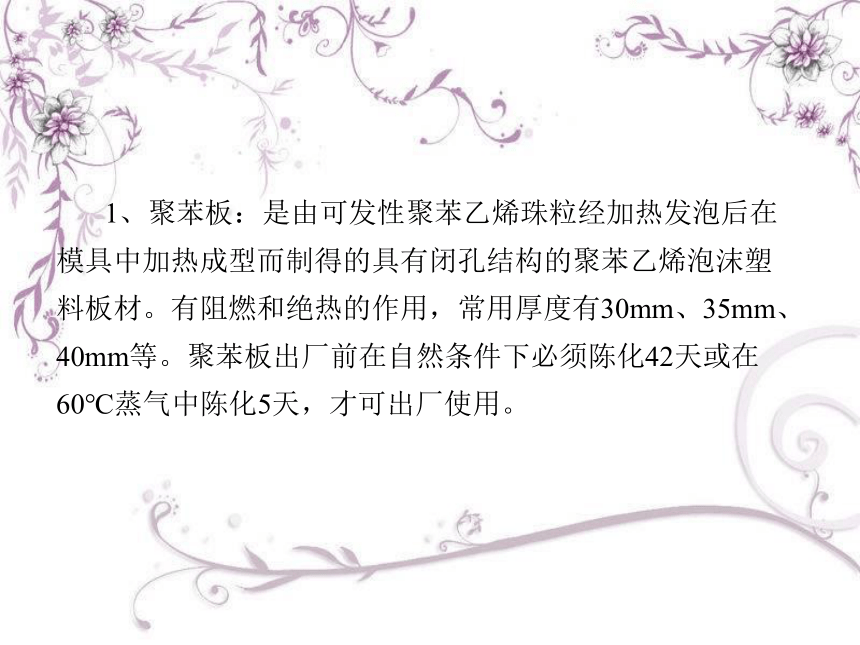

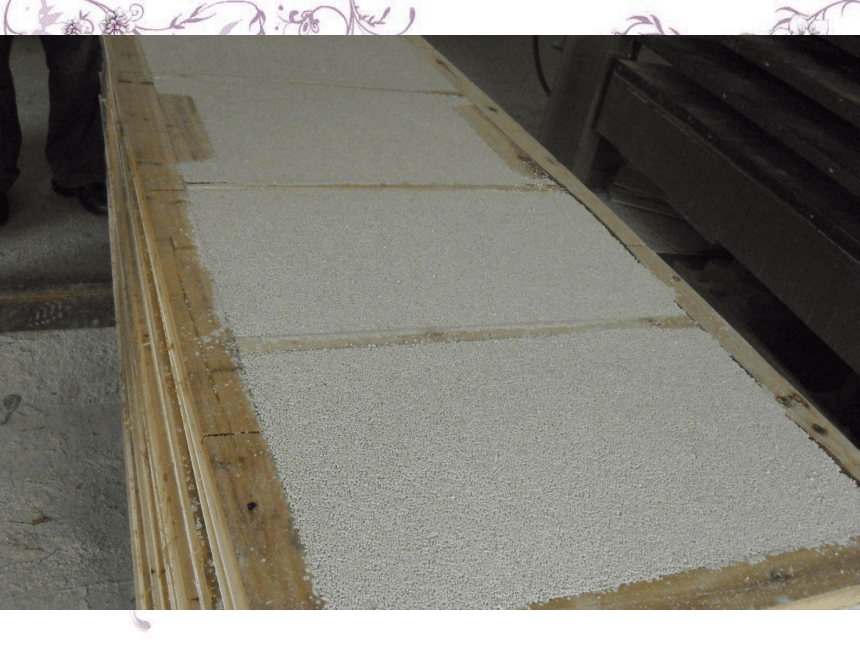

1、聚苯板：是由可发性聚苯乙烯珠粒经加热发泡后在模具中加热成型而制得的具有闭孔结构的聚苯乙烯泡沫塑料板材。有阻燃和绝热的作用，常用厚度有30mm、35mm、40mm等。聚苯板出厂前在自然条件下必须陈化42天或在60℃蒸气中陈化5天，才可出厂使用。

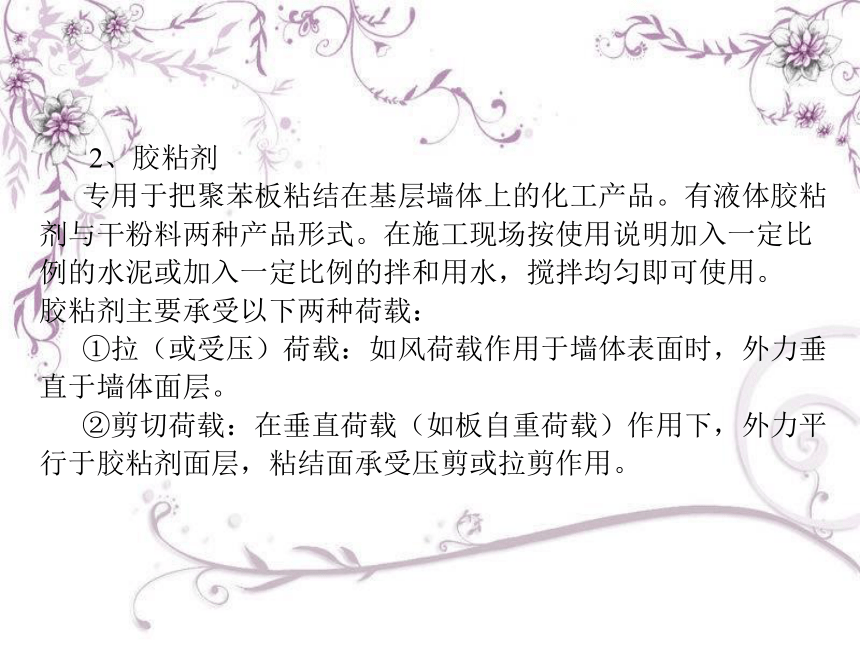

2、胶粘剂
专用于把聚苯板粘结在基层墙体上的化工产品。有液体胶粘剂与干粉料两种产品形式。在施工现场按使用说明加入一定比例的水泥或加入一定比例的拌和用水，搅拌均匀即可使用。
胶粘剂主要承受以下两种荷载：
①拉（或受压）荷载：如风荷载作用于墙体表面时，外力垂直于墙体面层。
②剪切荷载：在垂直荷载（如板自重荷载）作用下，外力平行于胶粘剂面层，粘结面承受压剪或拉剪作用。

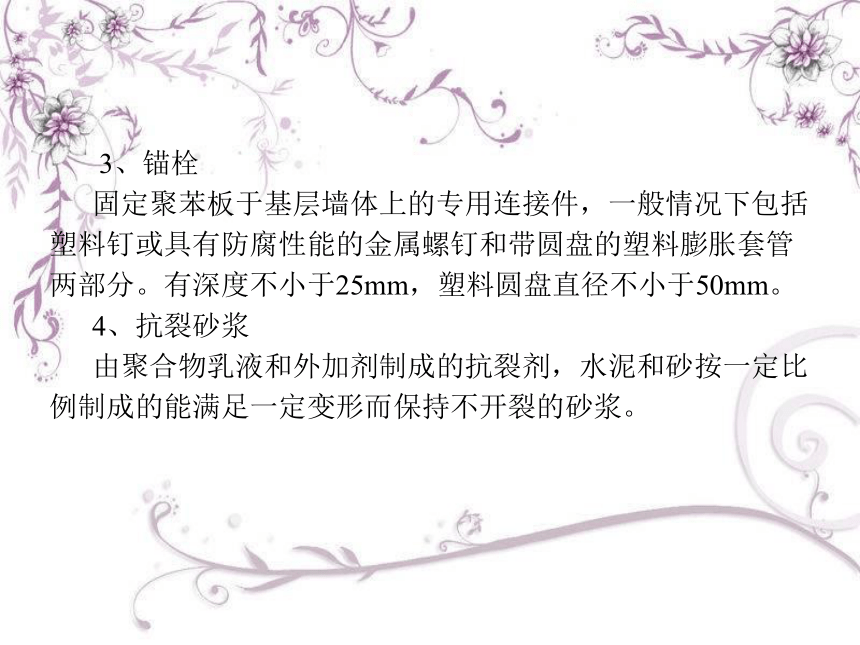

3、锚栓
固定聚苯板于基层墙体上的专用连接件，一般情况下包括塑料钉或具有防腐性能的金属螺钉和带圆盘的塑料膨胀套管两部分。有深度不小于25mm，塑料圆盘直径不小于50mm。
4、抗裂砂浆
由聚合物乳液和外加剂制成的抗裂剂，水泥和砂按一定比例制成的能满足一定变形而保持不开裂的砂浆。

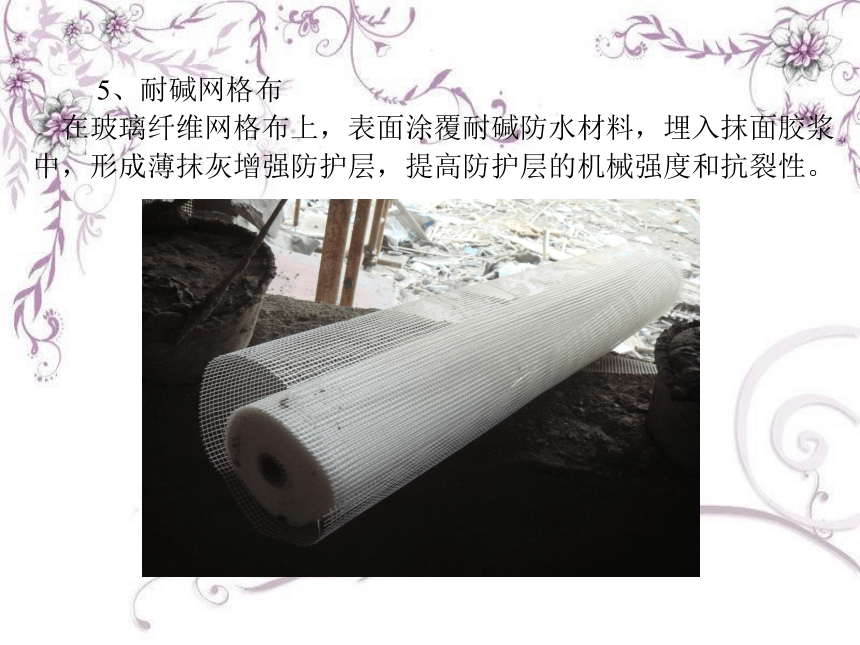

5、耐碱网格布
在玻璃纤维网格布上，表面涂覆耐碱防水材料，埋入抹面胶浆中，形成薄抹灰增强防护层，提高防护层的机械强度和抗裂性。

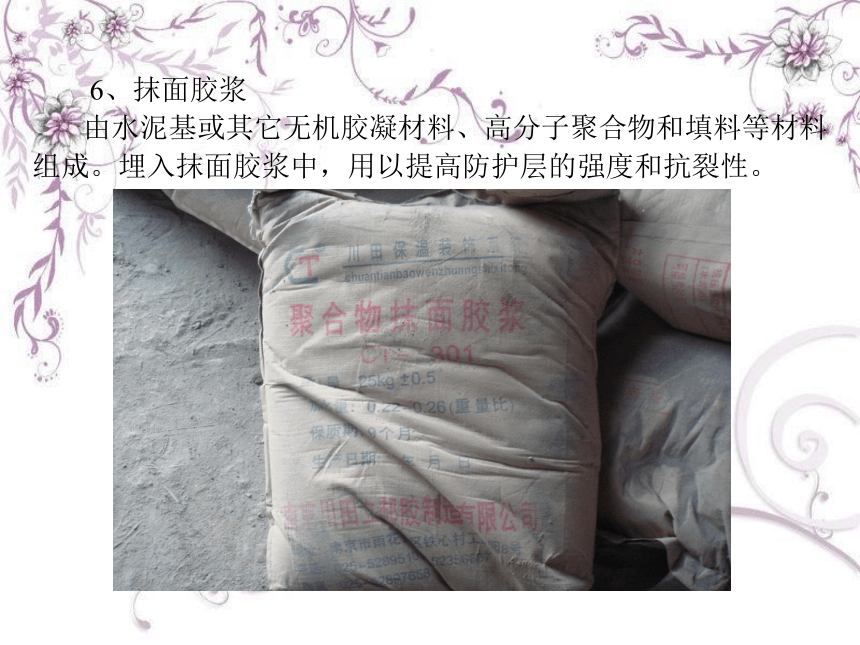

6、抹面胶浆
由水泥基或其它无机胶凝材料、高分子聚合物和填料等材料组成。埋入抹面胶浆中，用以提高防护层的强度和抗裂性。

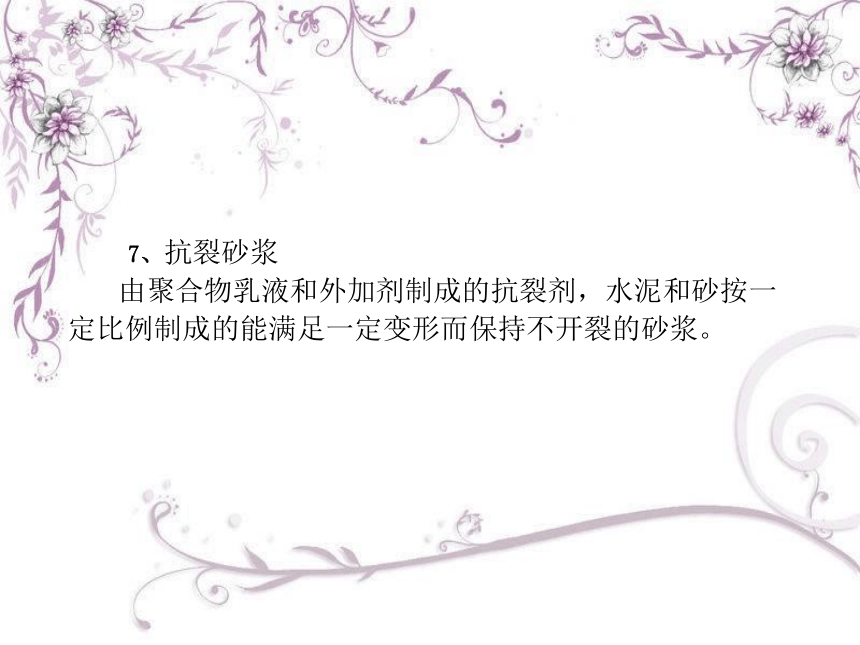

7、抗裂砂浆
由聚合物乳液和外加剂制成的抗裂剂，水泥和砂按一定比例制成的能满足一定变形而保持不开裂的砂浆。

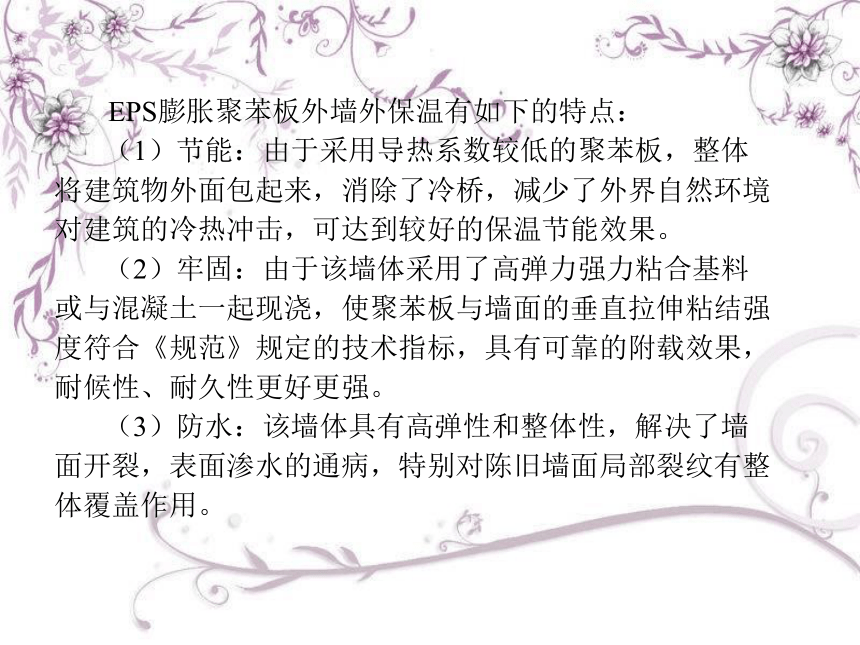

EPS膨胀聚苯板外墙外保温有如下的特点：
（1）节能：由于采用导热系数较低的聚苯板，整体将建筑物外面包起来，消除了冷桥，减少了外界自然环境对建筑的冷热冲击，可达到较好的保温节能效果。
（2）牢固：由于该墙体采用了高弹力强力粘合基料或与混凝土一起现浇，使聚苯板与墙面的垂直拉伸粘结强度符合《规范》规定的技术指标，具有可靠的附载效果，耐候性、耐久性更好更强。
（3）防水：该墙体具有高弹性和整体性，解决了墙面开裂，表面渗水的通病，特别对陈旧墙面局部裂纹有整体覆盖作用。
4、体轻：采用该材料可将建筑房屋外墙厚度减小，不但减小了砌筑工程量、缩短工期，而且减轻了建筑物自重。

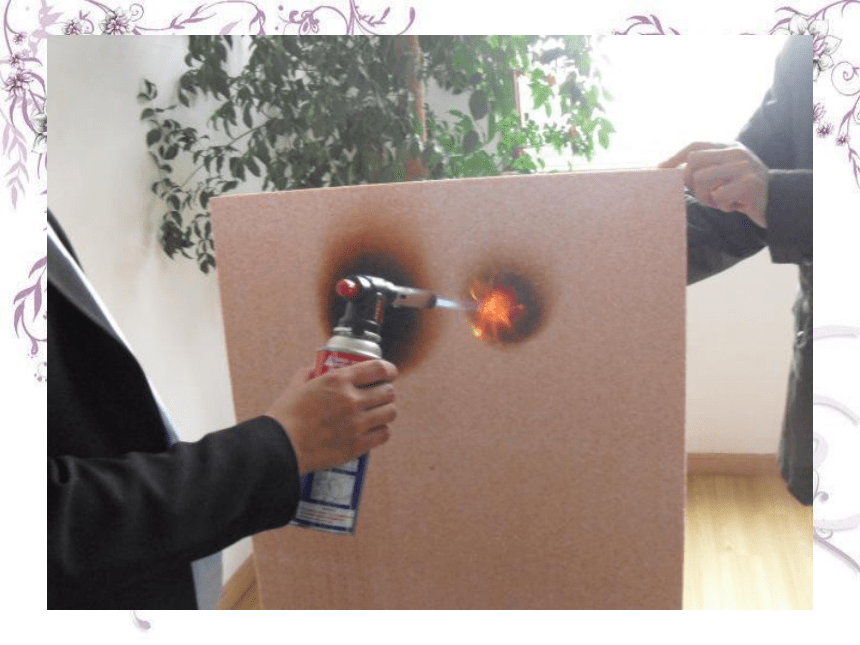

5、阻燃：聚苯板为阻燃型，具有隔热、无毒、自熄、防火功能。
6、易施工：该墙体饰面施工，对建筑物基层混凝土、红砖、砌块、石材、石膏板等有广泛的适用性。施工简单的工具，具有一般抹灰水平的技术工人，经短期培训，即可进行现场操作施工。
9.2.1施工准备

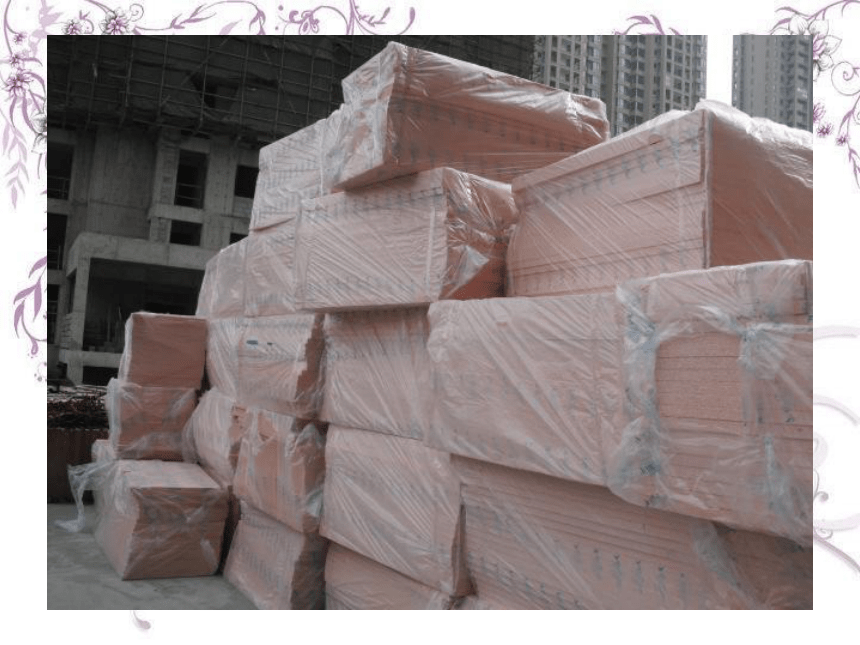

1、包装 聚苯板采用塑料袋包装，在捆扎角处应衬垫硬质材料。胶黏剂、抹面胶浆可采用编织袋或桶装，但应密封，防止外泄或受潮。耐碱网格布应成卷并用防水防潮材料包装，锚栓可以用纸箱包装。
2 、运输 聚苯板侧立搬运，侧立装车，用麻绳等与运输车辆固定牢固，不得重压猛摔或与锋利物品碰撞。胶黏剂、耐碱网、锚栓在运输过程中应避免挤压、碰撞、雨淋、日晒。
3、储存 所有组成材料应防止与腐蚀性介质接触，远离火源，防止长期暴晒，应放在仓库内且干燥、通风、防冻的地方。储存材料期限不得超过保质期，应按规格、型号分别储存。
9.2.2施工条件
结构已验收，外墙和外墙门窗施工完毕并验收合格；伸出外墙面的消防楼梯、水落管、各种进户管线等预埋件、连接件应安装完毕。
在5级以上大风天气和雨天不得施工。
9.2.3工艺流程
基层清理→测量放线→粘结剂配制→粘贴翻包网格布→粘贴EPS板→放置24h后安装固定件→聚苯板打磨→抹第一遍抹面胶浆→埋贴网格布→抹第二遍抹面胶浆→饰面层施工。
聚苯板粘贴常用方法有点粘法和条粘法两种，应优先采用条粘法。
1、基层清理
底层墙外表面在墙体防潮线以下时，要做防潮处理，以防止地面水分通过毛细作用被吸到保温层中而影响保温层的使用寿命。防潮处理可采用涂刷氯丁型防水涂料。
2、测量放线
3、胶粘剂配制
胶粘剂随用随配，一次配制用量以2h内用完为宜(夏天施工时间宜控制在1.5h内)；配好的胶粘剂应在阴凉处放置，避免阳光暴晒，超过可操作时间，禁止再度加水使用。
4、粘贴翻包网格布
在保温层截止的部位应做翻包网格布处理，在需翻包部位的墙面上涂抹不少于8cm宽粘结剂，将网格布一端压入粘结剂内，余下部分应满足构造要求。
5、粘贴聚苯板
根据整个建筑外墙立面的设计尺寸编制聚苯板的排板图（图9-6），以达到节约材料、加快施工速度的目的。聚苯板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2 板长，局部最小错缝不得小于200mm。窗口带造形的应在墙面聚苯板粘结后另外贴造形的聚苯板，以保证板不产生裂缝。 粘贴聚苯板时，板缝应挤紧、挤平，板与板间缝不得大于2mm（对下料尺寸偏差或切割等原因造成的大于2mm的板间缝隙，须用聚苯板裁成合适的小条将缝塞满，板条不得用砂浆或胶结剂粘结），板间高差不得大于1.5mm（板间平整度高差大于1.5mm的部位应在施工面层前用木锉、粗砂纸或砂轮打磨平整）。
图9-6 外墙聚苯板排列示意图
粘贴聚苯板时，胶黏剂涂在板的背面，常用方法有点粘法和条粘法两种，一般可采用点粘法。
（1）点粘法（图9-7）是用抹子在每块EPS板(标准板尺寸为600mm×1200mm)四周边上涂上宽约50mm、厚约10mm的胶粘剂，然后在中部均匀抹上8块直径约100mm、厚约10mm的粘结点，此粘结点要布置均匀，板口宜留50mm排气口。应注意的是无论采用哪种方法，在粘贴时应将胶粘剂涂在聚苯板背面，施工时涂抹粘结剂应确保板的四个侧端面上（自由端除外）无胶浆，并且必须保证聚苯板与基层墙面的粘结面积达到40％，当为面砖饰面时不得少于50%。
9-7 点粘法
（2）条粘法
适用于平整度较好墙体表面。施工时首先用抹灰刀将粘结剂均匀地涂到聚苯板表面上，涂抹面积应为100℅，然后在聚苯板表面用专用锯齿抹刀紧压板面，并保持450角刮除锯齿间多余粘结胶浆， 使板面留有若干条中心间距40 mm、宽度10mm、厚度13 mm 的条状灰条。
聚苯板应按顺砌方式粘贴，竖缝应逐行错缝。板应粘贴牢固，不得有松动、空鼓现象。洞口四角部位的板应切割成型，不得拼接。粘贴时不允许采用使板左右、上下错动的方式调整预粘贴板与已贴板间的平整度，而应采用橡胶锤敲击调整；目的是防止由于聚苯板左右错动而导致聚合物粘结砂浆溢进板与板间的缝隙内。
聚苯板按照上述要求贴墙后，用2m靠尺反复压平，保证其平整度及粘结牢固，板与板间要挤紧，不得有缝，板缝间不得有粘结砂浆，否则该部位则形成冷桥。每贴完一块，要及时清除板四周挤出的聚合物砂浆；若因聚苯板切割不直形成缝隙，要用木锉锉直后再张贴。
网格布翻包：从拐角处开始粘贴大块聚苯板后，遇到阳台、窗洞口、挑檐等部位需进行耐碱玻纤网格布翻包；即在基层墙体上用聚合物粘结砂浆预贴网格布，翻包部分在基层上粘结宽度不小于80mm，且翻包网格布本身不得出现搭接（目的是避免面层大面施工时在此部位出现三层网格布搭接导致面层施工后露网）。门、窗洞口四角如不靠膨胀缝，则沿45°方向各加一层300mm×200mm 网格布进行加强，以防开裂。为防止首层墙面受冲击，在首层窗台以下墙面加贴一层玻纤布。
门窗洞口四角处聚苯板不得用碎板拼接，应采用整块板切割成形，其切割边缘必须顺直、平整、尺寸方正，聚苯板接缝应离开角部至少200mm，见图9-9。
图9-9 门窗洞口附加网络布示意图
在门窗洞口部位的聚苯板，不允许用碎板拼凑，需用整幅板切割，其切割边缘必须顺直、平整、尺寸方正，其他接缝距洞口四边应大于200mm。见图9-10。在窗洞口位置的板块之间搭接留缝要考虑防水问题，在窗台部位要求水平粘贴板压立面板，意即避免迎水面出现竖缝；但在窗户上口，要求立面板压住横板。
在遇到脚手架连墙件等突出墙面且以后拆除的部位，按照整幅板预留，最后随拆除随进行收尾施工。
图9-10 聚苯板洞口处切割及接缝距离要求示意图
错误做法
6、安装固定件
在贴好的聚苯板上用冲击钻钻孔，孔洞深入墙基面25～30ｍｍ，以保证锚栓的入墙深度，墙体的抹灰层或旧饰面层不应作为锚固深度，锚栓数量为每平方米２个或３个，且单块聚苯板不少于２个。用胀钉套上塑料胀管塞入孔内胀紧，把聚苯板固定在墙体上，螺钉拧到与聚苯板面平齐。锚栓应采用现场拉拔试验检验其强度是否满足设计要求，并应打在有粘胶处，阳角处第一个钉应离墙角6~10cm，以免损坏墙体。
塑料膨胀锚栓应尽量布置在相邻板间接缝位置，有效锚固深度在砼墙体中不小于25mm，在加气砼砌块墙体中不小于40mm，锚固件抗拉拔力标准值不小于0.8kN。
7、打磨
粘结上墙后的聚苯板应用粗砂纸磨平，然后再将整个聚苯板打磨一遍。操作工人应戴防护面具。打磨墙面的动作应是轻柔的圆周运动，不得沿与聚苯板接缝平行的方向打磨。打磨后，应用刷子将打磨操作产生的碎屑清理干净，平面上的EPS板不宜打磨，以免降低EPS板厚度,影响保温效果。打磨时间应在聚苯板施工完毕后，至少需静置24h才能进行，以防聚苯板移动，减弱板材与基层墙体的粘结强度。
8、抹第一遍抹面胶浆
涂抹抹面胶前，应先检查聚苯板是否干燥，表面是否平整，并去除板面的有害物质、杂质或表面变质部分。标准网格布的铺设方法为二道抹面胶浆法。
9、埋贴网格布
网格布的铺设应自上而下沿外墙进行，铺设网格布时，网格布的弯曲面应朝向墙，并从中央向四周用抹子抹，直至网格布完全埋入抹面胶浆内，目测无任何可分辨的网格布纹路。如有裸露的网格布，应再抹适量的抹面胶浆进行修补。网格布左、右搭接宽度不小于100mm，上、下搭接宽度不小于80mm，严禁先铺网，再抹灰。
10、抹第二遍抹面胶浆
在第一遍抹面胶浆凝结后再抹一道抹面胶浆，厚度1～2mm，玻纤网应位于防护层靠外一侧的约1/3处，不得裸露在外，也不应埋入太深，具体以玻纤网看得见格子看不见颜色为标准。
全部抹面胶浆和网格布铺设完毕，静置养护24h后，方可进行下一道工序的施工，在潮湿的气候条件下，应延长养护时间，保护已完工的成品，避免雨水的渗透和冲刷，经验收合格后，方可进行后续饰面层施工。
11、饰面层施工
面层涂料用滚涂法施工，应从墙的上端开始，自上而下进行施工。涂层干燥前，墙面不得沾水以免导致颜色变化。
9.2.4检查验收
1、主控项目
1)外墙外保温系统所有组成材料质量和性能均应满足相关标准的规定, 应检查出厂合格证或进行复检。
2)保温层与基层墙体以及各构造层之间必须粘结牢固, 无脱层、空鼓、裂缝等现象。
3)保温层的厚度及构造做法应符合建筑节能设计要求, 主体部位平均厚度不允许有负偏差。
2、一般项目
1)表面平整、洁净, 接茬平整、无明显抹纹, 线角应顺直、清晰, 面层无粉化、起皮、爆灰现象。
2)墙体上容易碰撞的阳角、门窗洞口及不同材料基体的交接处等特殊部位, 均需要网格布加强。
3)墙面埋设暗线、管道后, 应用网格布和抗裂砂浆加强, 表面抹灰平整。
4)分格缝宽度与深度均匀一致, 平整光滑, 棱角整齐、顺直。
5)滴水线(槽)流水坡度正确, 且顺直。
9.2.5安全措施
9.2.6文明施工及成品保护
9.2.7成本降低措施
9.2.8环境保护措施
1、涂刷聚苯板的界面剂必须集中堆放在地面已硬化的库房里，严禁界面剂撒入土层中。
2、裁切下来的聚苯板板条分类存放、集中回收，禁止其四处洒落、埋入土中或作为一般的建筑垃圾处理，避免污染环境。
9.3 胶粉聚苯颗粒外墙外保温工程施工
胶粉聚苯颗粒外墙外保温系统是设置在外墙外侧，由界面层、胶粉聚苯颗粒保温层、抗裂防护层和饰面层构成，起保温隔热、防护和装饰作用的构造系统。保温浆料的防护层为嵌埋有耐碱玻璃纤维网格布增强的聚合物抗裂砂浆，属薄型抹灰面层。胶粉聚苯颗粒保温浆料经现场拌合后喷涂或抹在基层上形成保温层，应分遍抹灰，每遍间隔时间应在24h以上，每遍厚度不宜超过20mm。总厚度不宜超过100mm，每遍应压实，最后一遍应找平，并用大杠搓平。
9.3.1优点
1、与基层全面粘结，形成连续整体，保证保温层牢固安全。
2、保温层均匀一致，能够逐层释放变形应力，微孔网状结构能消化变形，从根本杜绝开裂。
3、材质单纯，透气性好，传热均匀，封闭孔结构阻碍了气体的对流，保证了保温效果，不会形成冷凝水滞留现象。
4、采用现场涂抹施工，工艺简单，可以随意造型，整体性好，特别适用于异型部位，能在普通外墙、弧形、拐角外墙、楼梯间隔墙等不同结构部位广泛适用。
5、在采取了适当的加强措施后，可以满足涂料、面砖等多种饰面的要求。
6、利用了废旧聚苯板、工业粉煤灰等废料。
9.3.2基本构造
图9-17 涂料饰面基本构造 图9-18 面砖饰面基本构造
9.3.3 施工工艺流程
9.3.4施工要点
1、基层墙面处理
墙面应清理干净，无油渍、浮灰等。墙面松动、风化部分应剔除干净，墙表面凸起物大于10mm时应剔除。
2、界面处理
3、吊垂直、弹控制线
4、做灰饼、冲筋
按厚度控制线用胶粉聚苯颗粒保温浆料或EPS板做标准厚度灰饼、冲筋。
5、抹胶粉聚苯颗粒保温浆料保温层
抹胶粉聚苯颗粒保温浆料，不应少于两遍，每遍施工间隔应在24ｈ以上，每遍厚度不宜大于30mm，最后一遍施工厚度宜控制在10mm左右，达到灰饼或冲筋厚度，墙面门窗口平整度和垂直度应达到规定要求。
6、做滴水槽
用壁纸刀沿线划出滴水槽，槽深15mm左右，用抗裂砂浆填满凹槽，将塑料滴水槽（成品）嵌入凹槽与抗裂砂浆粘结牢固。
7、抗裂砂浆层及饰面层施工 （1）涂料饰面。
1）抹抗裂砂浆，铺压耐碱网格布。首层墙面应铺贴双层耐碱网格布，第一层铺贴应采用对接方法，然后进行第二层网格布铺贴，两层网格布之间抗裂砂浆应饱满，严禁干贴。
大面积铺贴网格布之前，应在窗洞口等处应沿45°方向提前用抗裂砂浆增贴一道网格布（300mm× 400mm），如图9-20所示。
图9-20 门窗洞口处增贴一道网格布示意图
建筑物首层外保温应在阳角处双层网格布之间设专用金属护角，护角高度一般为2m。在第一层网格布铺贴好后，应放好金属护角，用抹子拍压出抗裂砂浆，抹第二遍抗裂砂浆复合网布包裹住护角，保证护角部位坚实牢固抗冲击。
2）喷刷弹性底涂。抗裂层施工完后2～4h即可喷刷弹性底涂，使其表面形成防水透气层。喷刷应均匀，不得有漏底现象。
3）刮柔性耐水腻子、涂刷饰面涂料。
（2）面砖饰面。
1）抺抗裂砂浆层。
抗裂砂浆抹灰2～3h之后可用木抹子在热镀锌四角焊网格布上将抗裂砂浆面层搓毛，为下一层的连接提供相应的界面。
2）贴面砖。抗裂砂浆施工完一般应适当喷水养护，约7d后即可进行饰面砖粘贴，其程序为弹线分格，排面砖、浸面砖、贴面砖、面砖勾缝等。
①抹保温浆料前，做好基层处理，均匀涂刷界面砂浆；保温浆料一次不得抹得过厚，分层抹压，掌握好抹灰间隔时间，防止抹灰层下坠，空鼓、开裂。
注
意
的
质
量
问
题
②拌好的保温砂浆、抗裂砂浆应在限定的时间内用完，防止使用过时的浆料影响强度和保温效果。
③当高度超过30m时，装设金属分层条、射钉、钢丝网，防止自重过大出现墙面坠裂。
