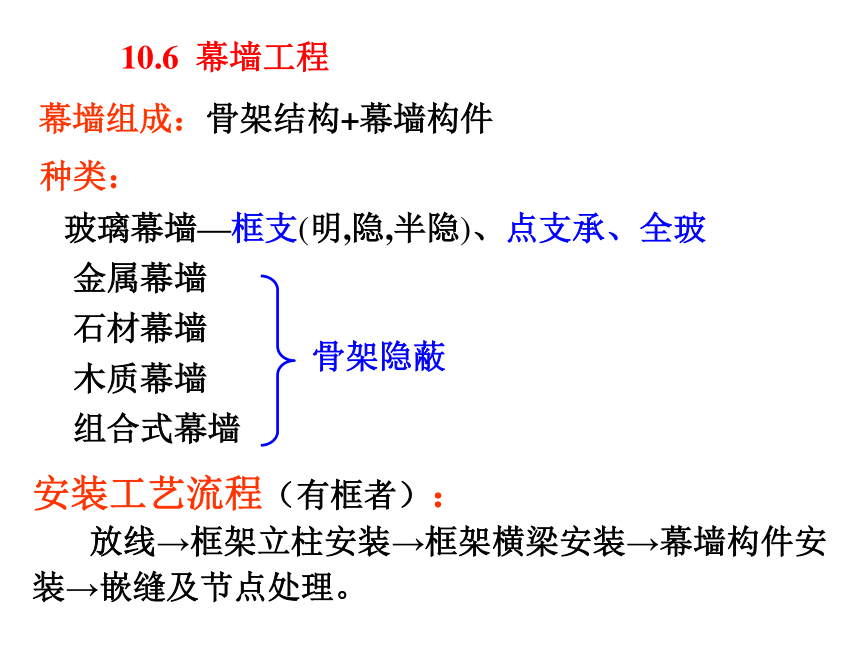

第10章 装饰工程
幕墙组成：骨架结构+幕墙构件
种类：
玻璃幕墙—框支(明,隐,半隐)、点支承、全玻
金属幕墙
石材幕墙
木质幕墙
组合式幕墙
骨架隐蔽
安装工艺流程（有框者）：
放线→框架立柱安装→框架横梁安装→幕墙构件安装→嵌缝及节点处理。
10.6 幕墙工程

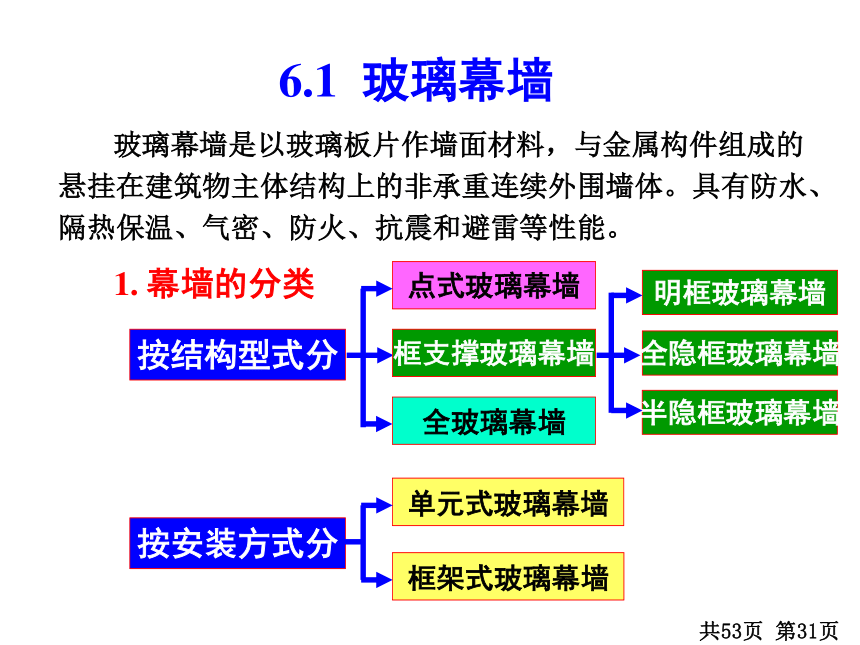

6.1 玻璃幕墙
玻璃幕墙是以玻璃板片作墙面材料，与金属构件组成的悬挂在建筑物主体结构上的非承重连续外围墙体。具有防水、隔热保温、气密、防火、抗震和避雷等性能。
1. 幕墙的分类
明框玻璃幕墙
全隐框玻璃幕墙
全玻璃幕墙
半隐框玻璃幕墙
点式玻璃幕墙
单元式玻璃幕墙
框架式玻璃幕墙
按结构型式分
按安装方式分
框支撑玻璃幕墙
共53页 第31页

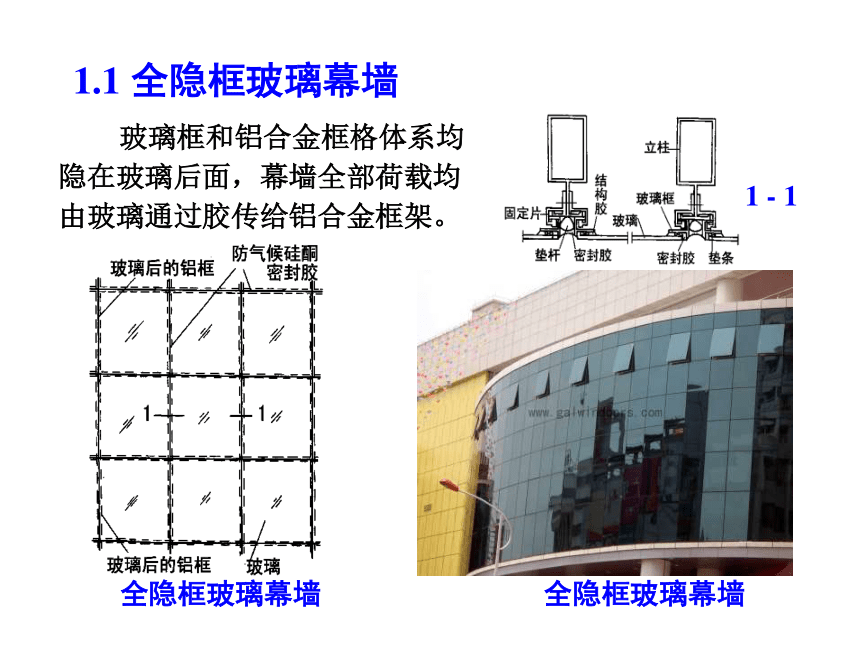

1.1 全隐框玻璃幕墙
玻璃框和铝合金框格体系均隐在玻璃后面，幕墙全部荷载均由玻璃通过胶传给铝合金框架。
全隐框玻璃幕墙 全隐框玻璃幕墙
1 - 1

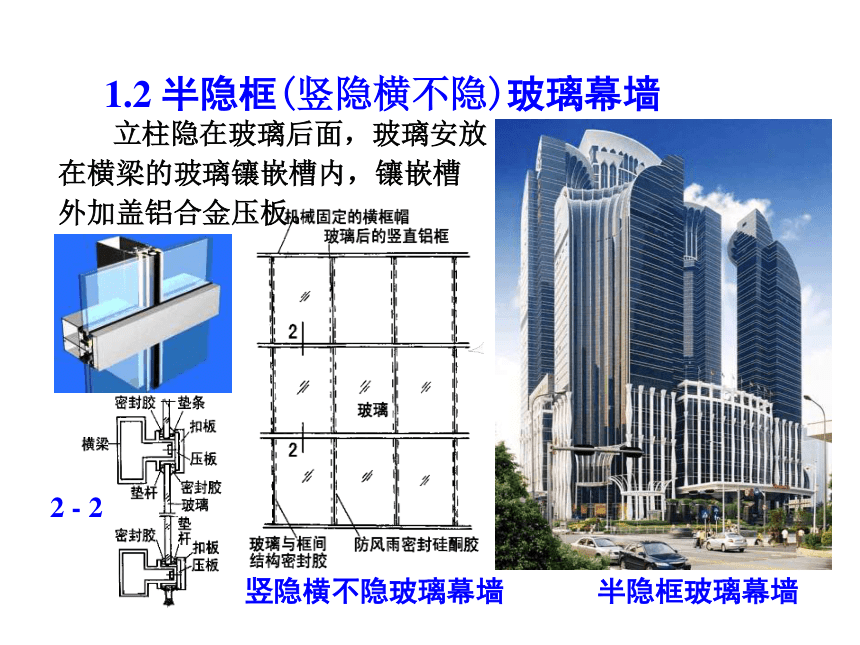

1.2 半隐框(竖隐横不隐)玻璃幕墙
立柱隐在玻璃后面，玻璃安放在横梁的玻璃镶嵌槽内，镶嵌槽外加盖铝合金压板。
竖隐横不隐玻璃幕墙 半隐框玻璃幕墙
2 - 2

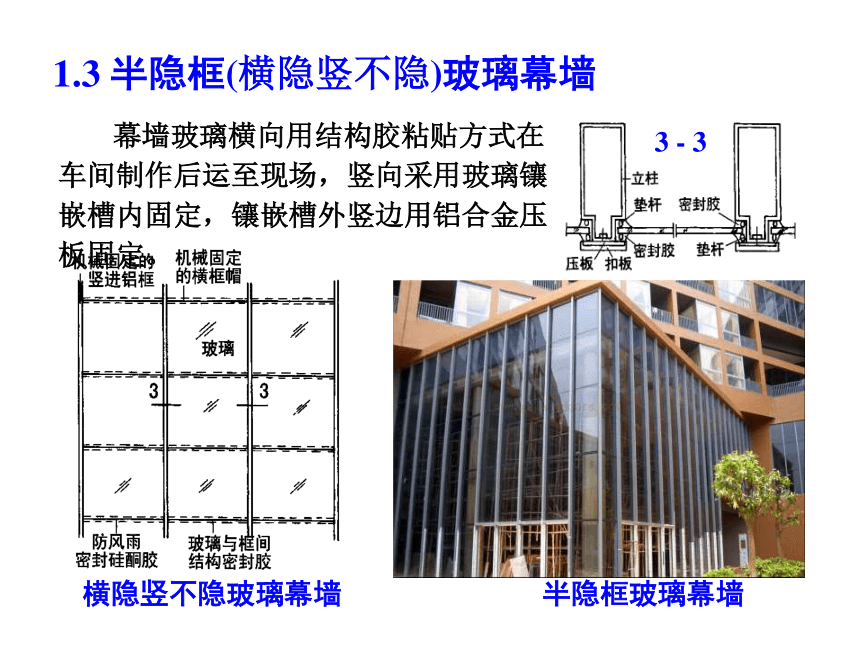

1.3 半隐框(横隐竖不隐)玻璃幕墙
幕墙玻璃横向用结构胶粘贴方式在车间制作后运至现场，竖向采用玻璃镶嵌槽内固定，镶嵌槽外竖边用铝合金压板固定。
横隐竖不隐玻璃幕墙 半隐框玻璃幕墙
3 - 3

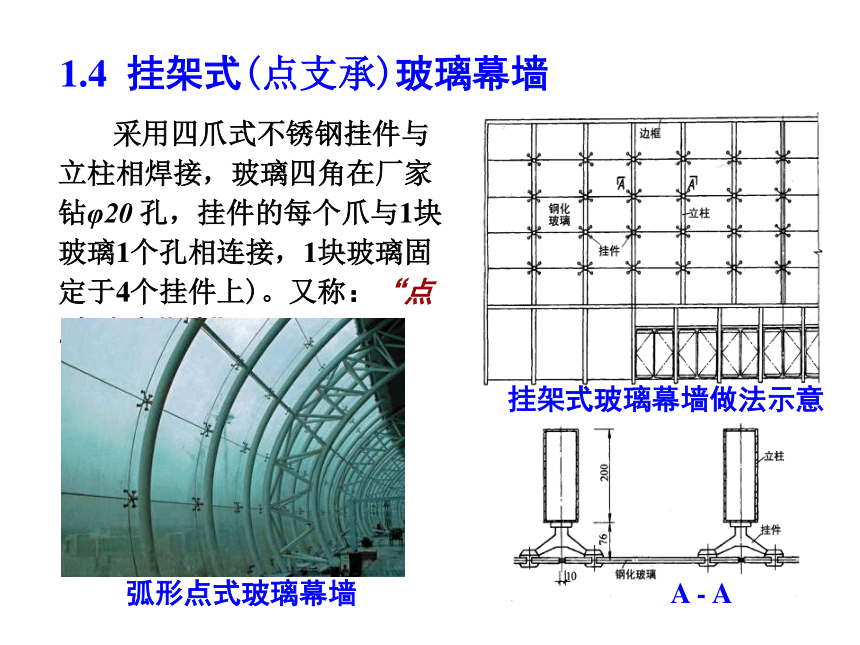

1.4 挂架式(点支承)玻璃幕墙
采用四爪式不锈钢挂件与立柱相焊接，玻璃四角在厂家钻φ20 孔，挂件的每个爪与1块玻璃1个孔相连接，1块玻璃固定于4个挂件上)。又称：“点式玻璃幕墙”
挂架式玻璃幕墙做法示意
弧形点式玻璃幕墙 A - A

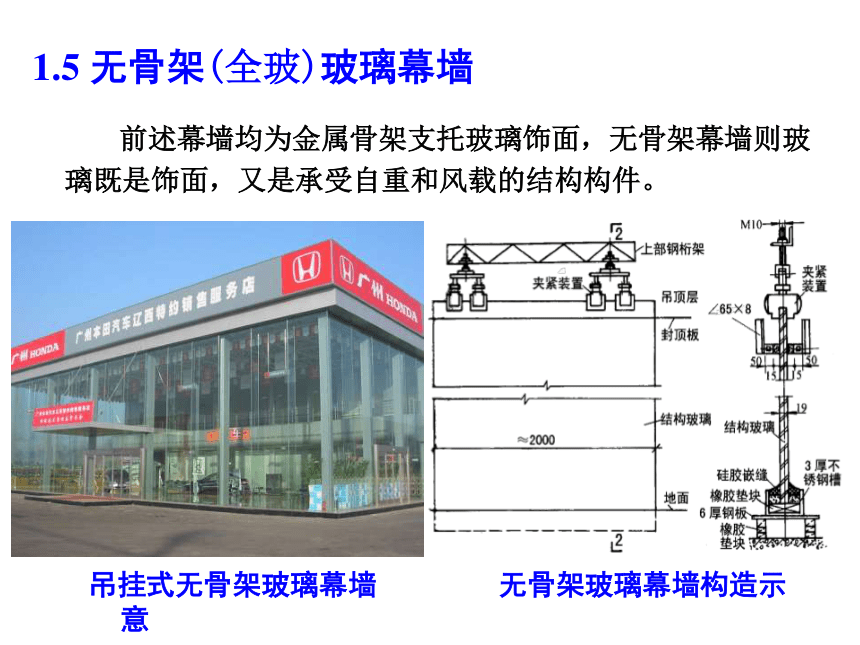

1.5 无骨架(全玻)玻璃幕墙
前述幕墙均为金属骨架支托玻璃饰面，无骨架幕墙则玻璃既是饰面，又是承受自重和风载的结构构件。
吊挂式无骨架玻璃幕墙 无骨架玻璃幕墙构造示意

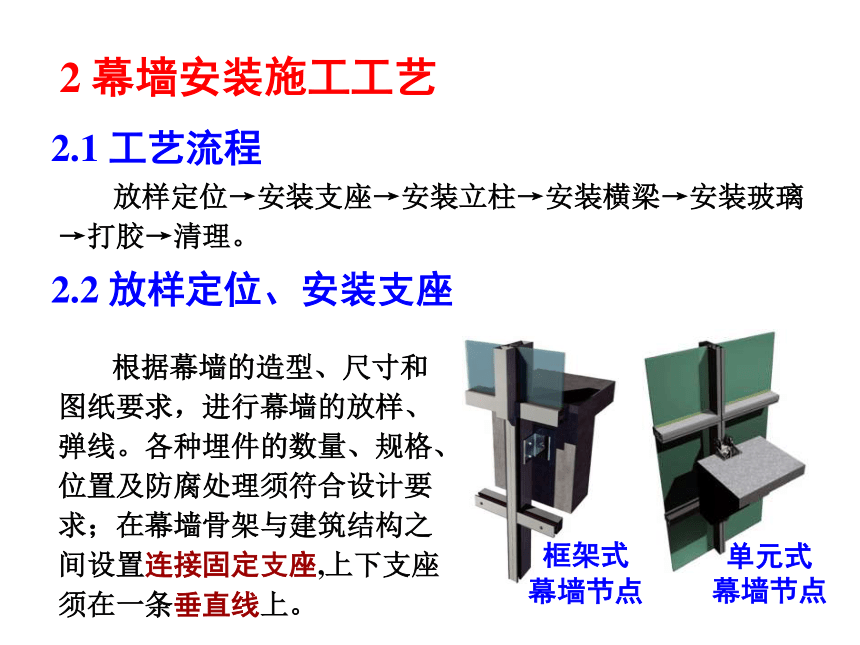

2 幕墙安装施工工艺
放样定位→安装支座→安装立柱→安装横梁→安装玻璃→打胶→清理。
2.1 工艺流程
根据幕墙的造型、尺寸和图纸要求，进行幕墙的放样、弹线。各种埋件的数量、规格、位置及防腐处理须符合设计要求；在幕墙骨架与建筑结构之间设置连接固定支座,上下支座须在一条垂直线上。
2.2 放样定位、安装支座
框架式
幕墙节点
单元式
幕墙节点

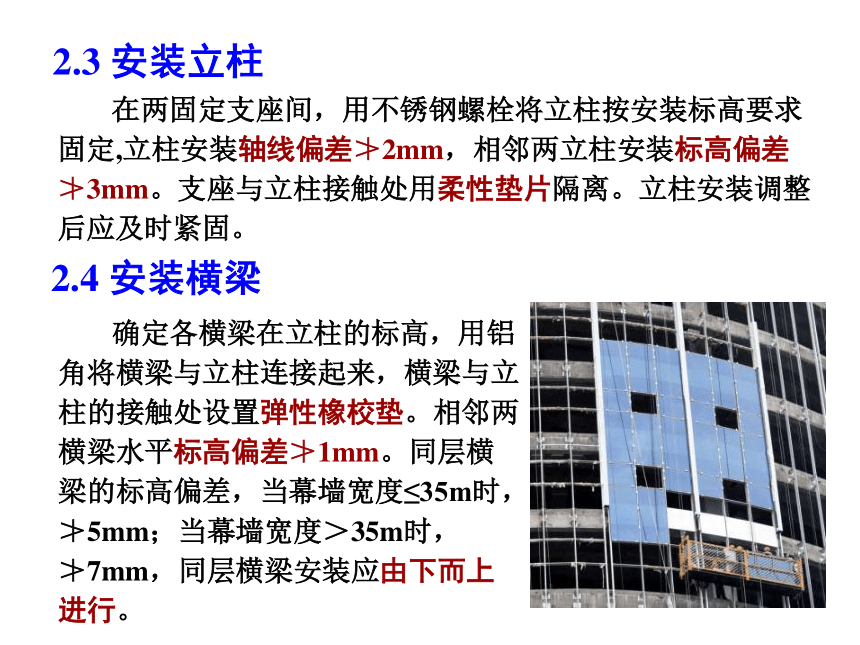

2.3 安装立柱
在两固定支座间，用不锈钢螺栓将立柱按安装标高要求固定,立柱安装轴线偏差≯2mm，相邻两立柱安装标高偏差≯3mm。支座与立柱接触处用柔性垫片隔离。立柱安装调整后应及时紧固。
2.4 安装横梁
确定各横梁在立柱的标高，用铝角将横梁与立柱连接起来，横梁与立柱的接触处设置弹性橡校垫。相邻两横梁水平标高偏差≯1mm。同层横梁的标高偏差，当幕墙宽度≤35m时，≯5mm；当幕墙宽度＞35m时，≯7mm，同层横梁安装应由下而上进行。

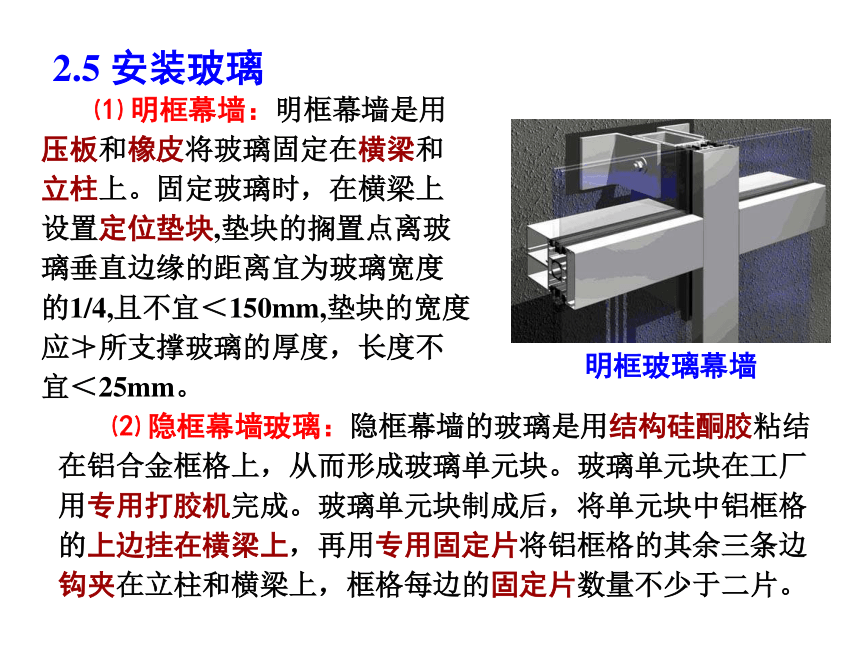

2.5 安装玻璃
⑴ 明框幕墙：明框幕墙是用压板和橡皮将玻璃固定在横梁和立柱上。固定玻璃时，在横梁上设置定位垫块,垫块的搁置点离玻璃垂直边缘的距离宜为玻璃宽度的1/4,且不宜＜150mm,垫块的宽度应≯所支撑玻璃的厚度，长度不宜＜25mm。
⑵ 隐框幕墙玻璃：隐框幕墙的玻璃是用结构硅酮胶粘结在铝合金框格上，从而形成玻璃单元块。玻璃单元块在工厂用专用打胶机完成。玻璃单元块制成后，将单元块中铝框格的上边挂在横梁上，再用专用固定片将铝框格的其余三条边钩夹在立柱和横梁上，框格每边的固定片数量不少于二片。
明框玻璃幕墙

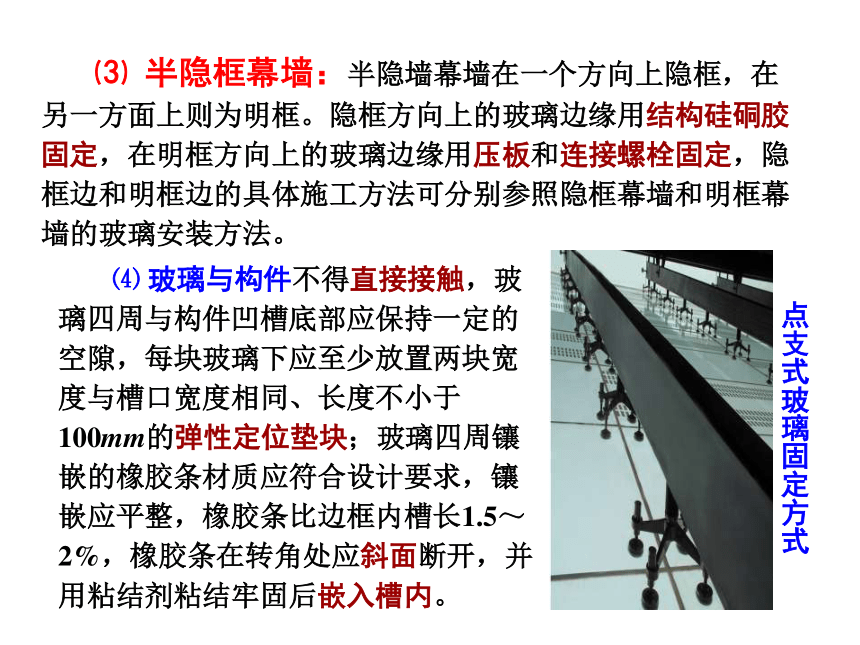

⑶ 半隐框幕墙：半隐墙幕墙在一个方向上隐框，在另一方面上则为明框。隐框方向上的玻璃边缘用结构硅硐胶固定，在明框方向上的玻璃边缘用压板和连接螺栓固定，隐框边和明框边的具体施工方法可分别参照隐框幕墙和明框幕墙的玻璃安装方法。
⑷ 玻璃与构件不得直接接触，玻璃四周与构件凹槽底部应保持一定的空隙，每块玻璃下应至少放置两块宽度与槽口宽度相同、长度不小于100mm的弹性定位垫块；玻璃四周镶嵌的橡胶条材质应符合设计要求，镶嵌应平整，橡胶条比边框内槽长1.5～2%，橡胶条在转角处应斜面断开，并用粘结剂粘结牢固后嵌入槽内。
点支式玻璃固定方式
2.6 打胶、清理
打胶：打胶的温度和湿度应符合相关规范的要求。 清理：玻璃幕墙的玻璃安装完后，应用中性清洁剂和水对有污染的玻璃和铝型材进行清洗。
⑸ 高度超过4m 的无骨架玻璃(全玻)幕墙应吊挂在主体结构上，吊夹具应符合设计要求，玻璃与玻璃、玻璃与玻璃肋之间的缝隙应用硅酮结构密封胶填嵌密实。
⑹ 挂架式(点支承)玻璃幕墙应采用带万向头的活动不锈钢爪，其钢爪间的中心距离应大于250mm。
拉索点支式玻璃固定方式
6.2、金属幕墙
1. 铝合金扣板的施工
一般采用钢或铝型材做骨架进行饰面板安装。安装工序为：
施工准备（弹线）→墙面打洞→安装专用吊挂件→安装扣板龙骨→安装铝合金扣板→安装扣板附件→调直、抄平→擦净出光。
⑴ 按施工图纸和现场实际尺寸，确定骨架安装位置。查核、清理结构表面连接骨架的预埋件。按控制轴线和标高控制线弹出金属板安装的基准线。
⑵ 安装固定骨架的连接件：连接件与结构预埋件焊牢或在墙上打膨胀螺栓。
⑶ 固定骨架。
⑷ 饰面板安装：外墙安装金属饰面板常用固结法，即将板条或方板用螺钉或铆钉固定在支承骨架上；在室内常用嵌卡法，将板条卡在特制的支承龙骨上。见右图：
铝合金扣板龙骨示意图
扣板外墙方形转角构造 扣板外墙园弧转角构造 扣板外墙装修基本构造
2 铝塑板的安装施工
贴胶带填泡沫条 打 胶 把胶刮平 撕胶带 填缝完成
龙骨支架铺设 龙骨(铝方管)的锚固 铝塑板安装 撕保护膜
10.7 吊顶工程
吊顶的组成及其作用
种类：活动式、隐闭式、开敞式
某酒店大厅吊顶（豪华类）
某餐厅吊顶（简约类）
1、施工条件：顶棚内的通风、空调、消防、电器线路等管线及设备已安装完毕
2、施工工艺顺序：弹线→固定吊杆→安装大龙骨→按水平标高线调整大龙骨→大龙骨底部弹线→安装中、小龙骨→固定边龙骨→安装横撑龙骨→安装罩面板。
3、施工注意问题
（1）运、储、安过程中，做好材料保护，防止变形、污损、划痕。
（2）龙骨不得悬吊在设备、管线上。较大灯具处应做加强龙骨，重型灯具及吊扇等应单独悬挂。
（3）埋件、钢吊杆等应有防腐层；木制须防火处理。
（4）罩面板需在吊顶内的管线及设备调试及验收完成，且龙骨安装完毕并通过隐检验收后进行。
活动式吊顶构造
铝合金条板吊顶构造
轻钢龙骨隐蔽式吊顶
格栅开敞式吊顶
吊顶类型
吊杆与主龙骨安装
次龙骨及石膏板安装
钉装石膏板
塑料条板吊顶安装
铝扣板吊顶安装
铝条板吊顶安装
石膏板吊顶龙骨安装
10.8 隔墙工程
砌块式隔墙
立筋式隔墙
板材式隔墙
分类
木龙骨轻质罩面板隔墙
石膏空心条板隔墙
加气混凝土板隔墙
玻璃隔墙
木筋玻璃隔断
铝合金玻璃隔墙
10.9 细部工程
墙面贴岩棉，声学处理。
