(共49张PPT)

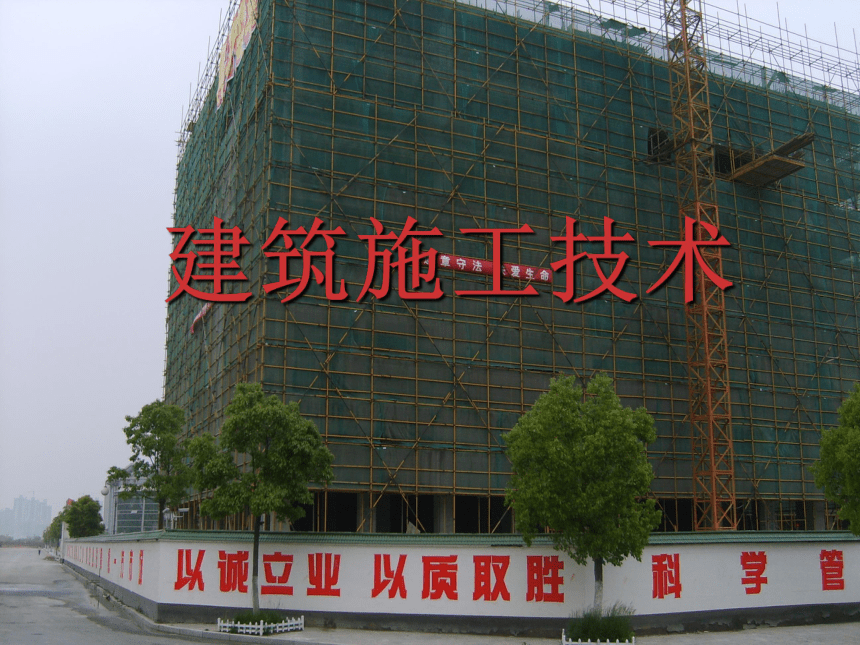

建筑施工技术

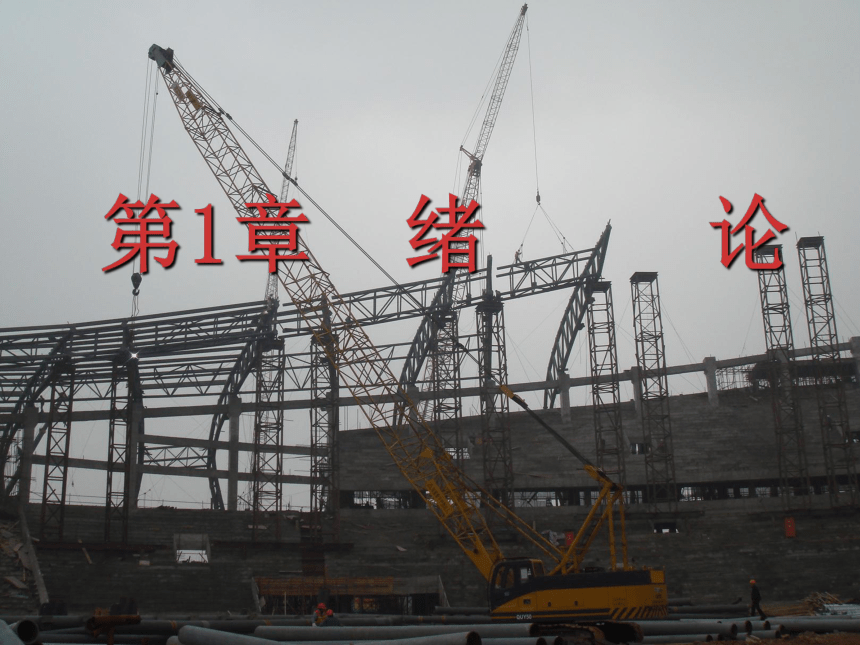

第1章 绪 论

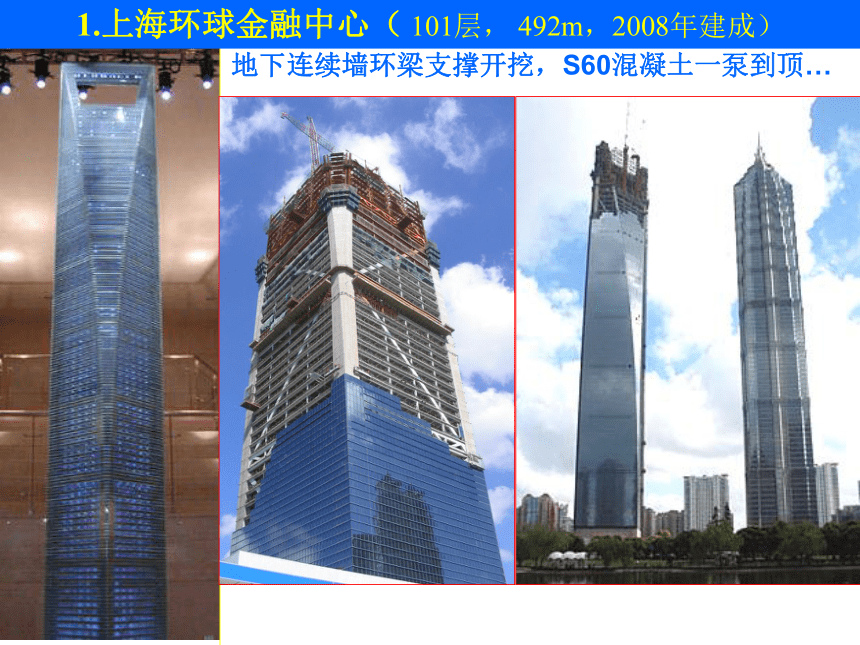

1.上海环球金融中心（ 101层， 492m，2008年建成）
地下连续墙环梁支撑开挖，S60混凝土一泵到顶…
外壳安装：搭设三圈临时支架,采用分条法安装

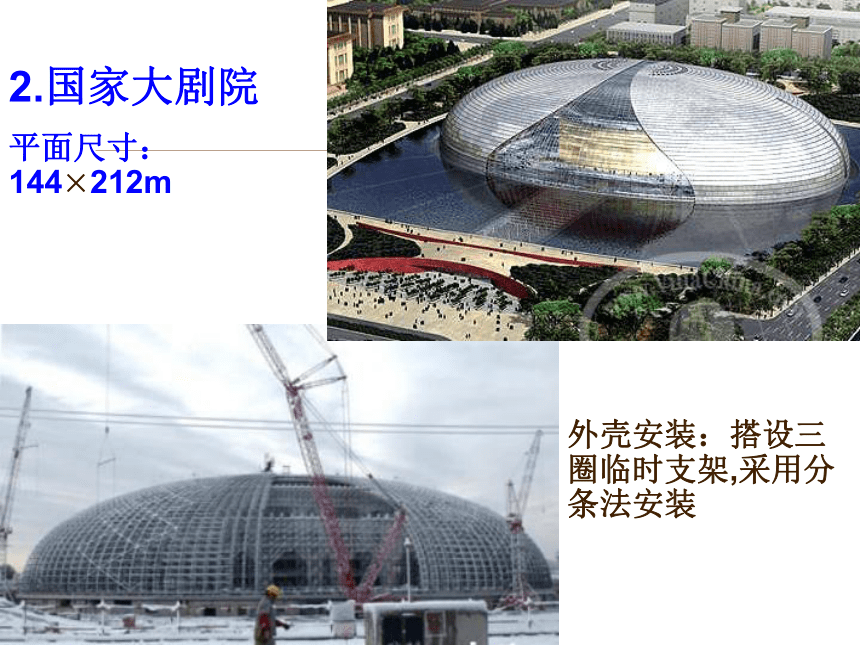

2.国家大剧院
平面尺寸： 144×212m

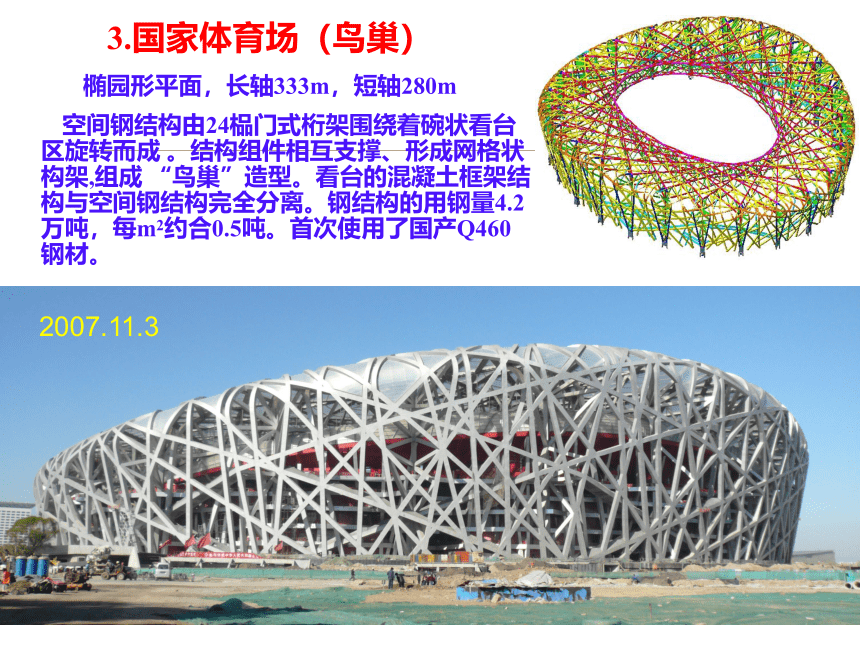

3.国家体育场（鸟巢）
椭园形平面，长轴333m，短轴280m
空间钢结构由24榀门式桁架围绕着碗状看台区旋转而成 。结构组件相互支撑、形成网格状构架,组成 “鸟巢”造型。看台的混凝土框架结构与空间钢结构完全分离。钢结构的用钢量4.2万吨，每m2约合0.5吨。首次使用了国产Q460钢材。
2007.11.3

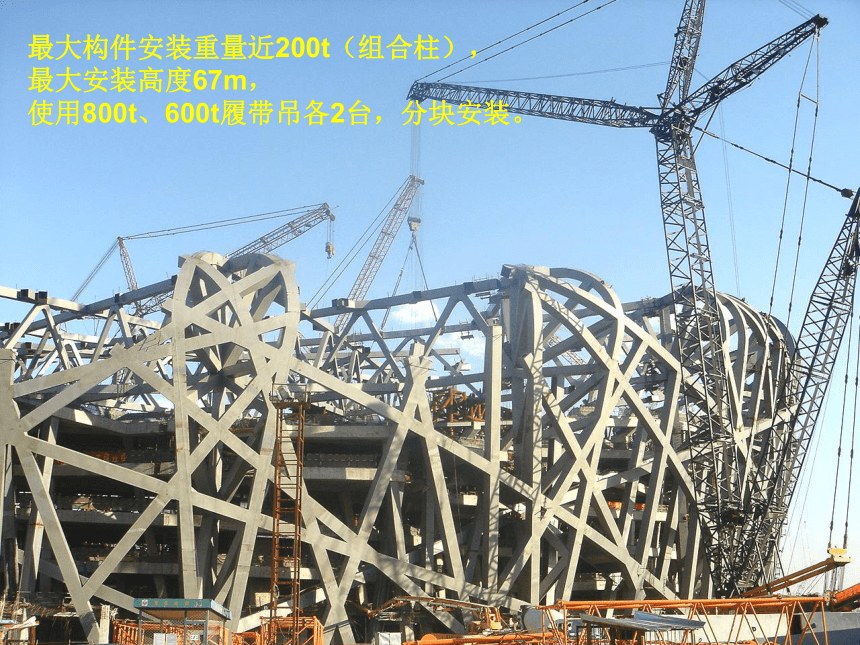

最大构件安装重量近200t（组合柱），
最大安装高度67m，
使用800t、600t履带吊各2台，分块安装。

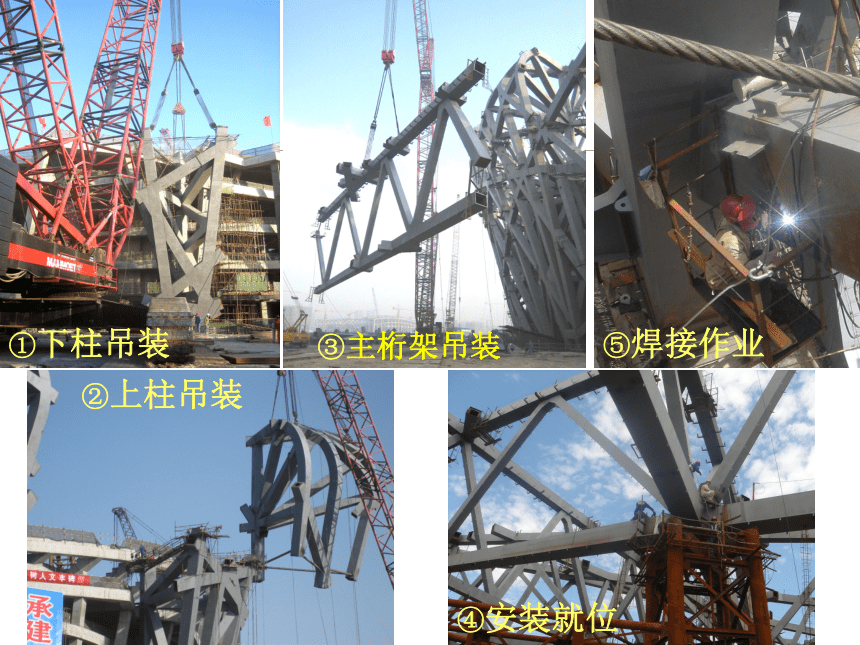

②上柱吊装
④安装就位
③主桁架吊装
①下柱吊装
⑤焊接作业
内部设置78组临时支撑架，作为桁架安装的临时支架。

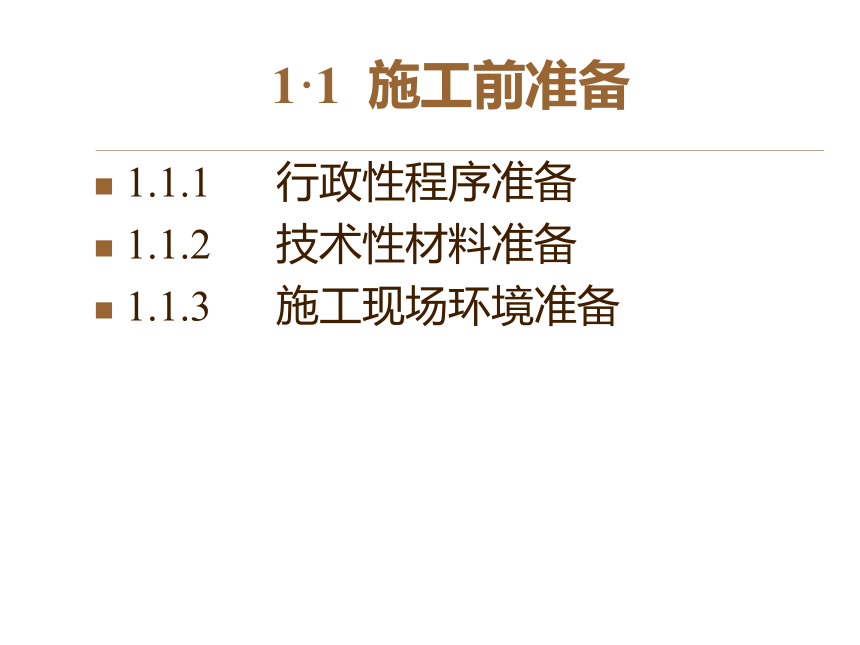

1·1 施工前准备
1.1.1 行政性程序准备
1.1.2 技术性材料准备
1.1.3 施工现场环境准备

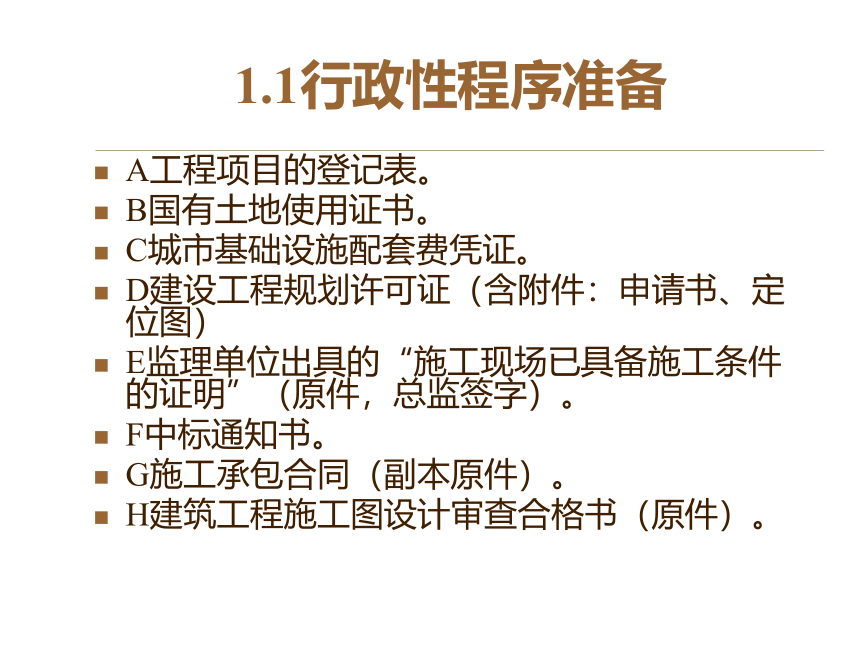

1.1行政性程序准备
A工程项目的登记表。
B国有土地使用证书。
C城市基础设施配套费凭证。
D建设工程规划许可证（含附件：申请书、定位图）
E监理单位出具的“施工现场已具备施工条件的证明”（原件，总监签字）。
F中标通知书。
G施工承包合同（副本原件）。
H建筑工程施工图设计审查合格书（原件）。

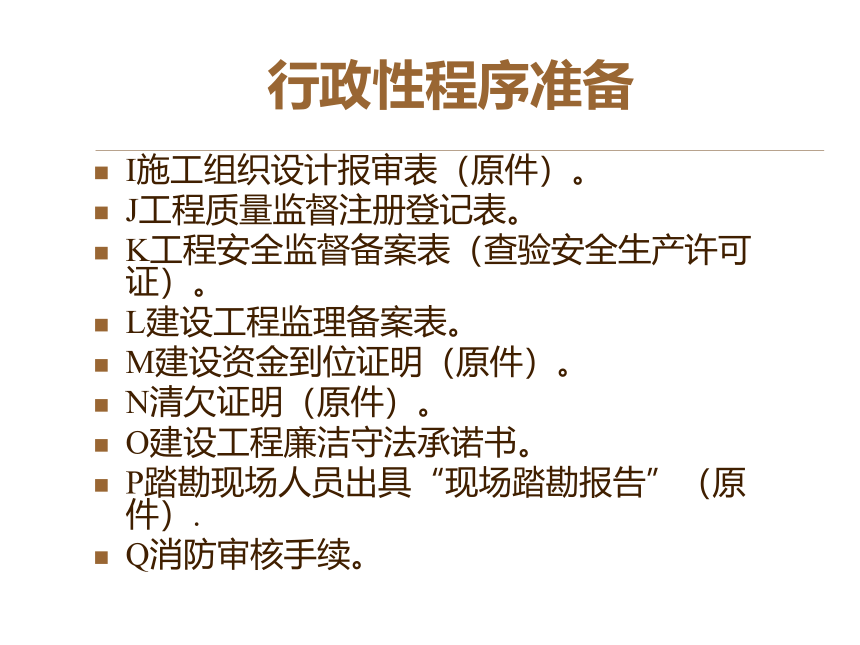

行政性程序准备
I施工组织设计报审表（原件）。
J工程质量监督注册登记表。
K工程安全监督备案表（查验安全生产许可证）。
L建设工程监理备案表。
M建设资金到位证明（原件）。
N清欠证明（原件）。
O建设工程廉洁守法承诺书。
P踏勘现场人员出具“现场踏勘报告”（原件）.
Q消防审核手续。
行政性程序准备
行政性程序准备
行政性程序准备
行政性程序准备
行政性程序准备
行政性程序准备
行政性程序准备
行政性程序准备
1.1.2技术性材料准备
技术准备是施工准备工作的核心。由于任何技术的差错都可能引起人身安全和质量事故，造成生产、财产的损失。因此，必须认真做好技术准备工作，其内容：原始资料调查分析、熟悉和审查施工图纸、编制 施工预算、编制施工组织设计。
熟悉与审查图纸
（1）熟悉与审查施工图纸的依据
1）建设单位和设计单位提供的初步设计、施工图设计、城市规划等资料文件。
2）对所调查的原始资料的分析。
3）施工验收规范、规程和有关技术规定。
（2）熟悉和审查施工图纸的目的
1）保证按照施工图纸的要求建造出符合设计要求的产品。
2）保证在拟建工程开工之前使技术人员了解施工图纸的技术要求。
3）通过审查发现施工图纸中存在的错误，在工程开工之前加以改正，以保证工程顺利进行。
熟悉与审查图纸
（3）熟悉与审查施工图纸的内容
1）建设地点、建筑总平面是否符合城市规划要求。
2）施工图纸是否完整、齐全、与说明书内容是否一致以及各图纸之间是否有矛盾。
3）地上与地下、土建与安装、结构与装修施工之间是否矛盾。
4）地基处理与基础设计是否与建设地点的工程地质水文一致。
熟悉与审查图纸
5）主要承重结构的强度、刚度和稳定性是否满足要求，采用新技术、新结构、新材料、新工艺的是否有可靠的技术保证措施。
（4）熟悉与审查施工图纸的程序
1）施工图纸的自审阶段。当施工单位收到施工图纸后应尽快组织技术人员熟悉和自审图纸，对施工图纸的错误和建议按图标写出记录。
2）施工图纸的会审。主要由建设单位、设计单位和施工单位三方进行施工图纸会审。首先由设计单位进行图纸交底，然后各方提出问题和建议，经过协商形成图纸会审纪要，由建设单位正式行文，参加会议的各单位盖章，可作为与施工图纸同等法律效力的技术文件使用。
熟悉与审查图纸
3）施工图纸的现场签证阶段。在施工过程中，如果发现施工条件与设计条件不符，或因为材料质量、规格不能满足设计要求，或图纸中仍有错误等，应对施工图纸进行现场签证。在现场的图纸修改和设计变更资料都要由设计院正式发出的文字记录或通知。
编制施工图预算和施工预算
（1）编制施工图预算
施工图预算工程量，是由施工单位按照施工图计算工程量，套有关单价以及其取费标准，编制的确定建筑安装工程造价的经济文件，它是施工单位签订承包合同、工程结算及成本核算的依据。
（2）编制施工预算
施工预算是由施工单位根据施工图预算、施工图纸、施工组织设计、施工定额等文件进行编制的 ，它是施工单位内部控制成本支出、考核用工、两算对比以及基层进行经济核算的依据。
编制施工组织设计
施工组织设计是为完成具体施工任务创造必要的生产条件、制定先进合理的施工工艺所作的规划设计，是指导施工现场全部生产活动的技术经济文件。建筑施工过程是个很复杂的物质创造过程。为了正确处理人力、物力、财力以及它们在空间和时间上的排列关系，必须根据建设工程的规模、结构特点和建设单位的要求，在原始资料调查分析的基础上，编制出一个能切实指导该工程全部施工活动的科学方案。
1.1.3施工现场环境准备
施工现场的 准备工作是给以拟建工程创造有利的施工条件和物资保证。它一般包括清除障碍物、七通一平、施工测量、搭设临时设施等内容。
(1)清除障碍物
清除障碍物一般由建设单位完成，但有时委托施工单位完成。清除时，一定要了解现场实际情况，当原有建筑物复杂、原始资料不全时，应采取相应的措施，防止发生事故。
对于电力、通信、给排水、煤气、热网、树木等设施的拆除，要与有关部门联系并办好手续后，方可进行。一般由专业公司拆除。房屋只有在水、电、气切断后才能进行拆除。
(2)建立测量控制网
施工测量是确定拟建工程平面位置的关键，施工中必须保证精度，否则后果不堪设想。
在测量前，应做好仪器的校正、红线桩的校正、水准点的校测，制定测量方案等工作。例如，发现红线桩和水准点有错误时，应及时提请建设单位处理。
建筑物应通过设计图中的平面控制轴线来确定其外轮廓位置，测定后提交有关部门和建设单位（或监理）验线，以保证定位的准确性。沿红线的建筑物，要受规划部门验线，防止建筑物压线或超红线。
(3)七通一平
在施工现场范围内，接通施工用水、用电、道路、电信、煤气的工作、排水及排污和平整场地简称为七通一平”。
场地平整图片见下面的幻灯片。
(4)搭设临时设施
施工现场临时设施应按照施工总平面图的布置来建造，报请规划、市政、消防、环保等部门批准。
各种生产、生活临时设施均应按批准的施工组织设计规定的数量、标准、面积等要求修建。应尽量利用原有建筑物，以便节省投资。
为了施工方便和安全，应用围墙等施工用地围护起来。围墙的形式、材料和高度应符合市政有关规定和要求，在主要出入口设置标牌，标明工地名称、施工单位、负责人等。
砂浆搅拌机
木工机械
钢筋加工机械
1.2施工规范和施工规程
建筑施工规范和规程是我国建筑界常用的标准。由国务院有关部委批准颁发，作为全国建筑界共同遵守的准则和依据，它分为国家、专业、地方、企业四级。建筑施工方面的规范，工业与民用建筑有：
《建筑工程施工质量验收统一标准》（GB50300-2001)
《建筑地基基础施工质量验收规范》（GB50202-2002）
《砌体工程施工及验收规范》（GB50203-2002)
《混凝土结构工程施工及验收规范》（GB50204-2002）
《屋面工程施工质量验收规范》（GB50207-2002)
《建筑地面工程施工质量验收规范》（GB50209-2002）
《施工规程（规定）》（为新结构、新技术、新工艺而制定的标准）
行业标准
标准化协会标准
工法是以工程为对象，工艺为核心，运用系统工程的原理，把先进技术与科学管理结合起来，经过工程实践形成的综合配套技术的应用方法。工法有企业、省级、国家级三个等级。
施工课程的学习需要读一些施工类杂志，开拓眼界，更新知识，了解工程施工行业新动态。
1.3施工档案
施工档案的管理参见建标【2002】8号关于发布国家标准《建设工程文件归档整理规范》的通知。
下面简单介绍一下：
1）工程技术档案制度
a工程技术资料是为建筑施工提供指导和施工质量、管理情况进行也是竣工后予存查或移交建设单位作为技术档案的原始凭证。
b单位工程必须从工程准备开始，就建立工程技术档案，汇集整理有关资料，并贯穿于施工的全过程，直到交工验收后结束。
c凡列入工程技术档案的技术文件、资料，都必须经各级技术负责人正式审定。所有资料、文件都必须如实反映情况，要求记载真实、准确、及时、内容齐全、完整、整理系统化、表格化、字迹工整，并分类装订成册。严禁擅自修改、伪造和事后补做。
施工档案
2）工程技术档案内容分类
a是为了构建筑物的合理使用、维修、改建、扩建的参考文件；在工程教工时随从其它交工资料一并提交建设单位保存（称为交工技术资料）。
b是为了系统地积累施工经验的经济技术资料，并由施工单位保存（称为施工技术资料）。
c工程技术档案是永久性保存文件，必须严格管理，不得损失、损坏，人员调动必须办理移交手续。由施工单位保存的工程档案资料，一般工程在交工后统一交项目部资料员保管，重要工程及新工艺、新技术等由技术科资料室保存；并根据工程的性质确定保存期限。
d各种技术资料检查评分标准按现行全优工程检查记录执行。资料检查直营公司每季度各项目部检查一次。
e各种资料由施工技术队长收集并初步整理，临交工之前将资料交技术科统一整理，资料一般应一式两份。
1·2 学习方法
实训区实训
1·2 学习方法
实训基地实训
1·2 学习方法
1·2 学习方法
1·2 学习方法
