(共27张PPT)
第3章桩基础工程

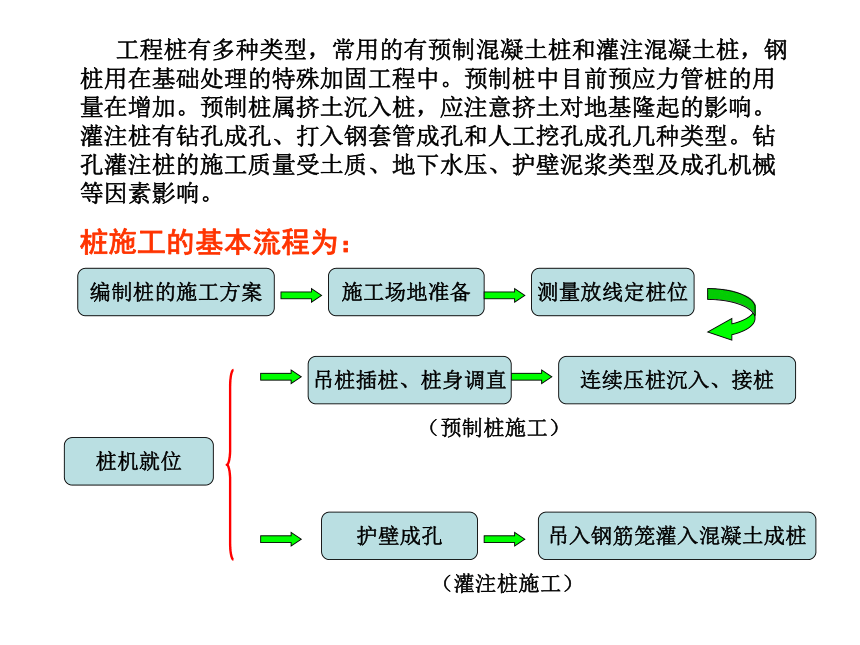

工程桩有多种类型，常用的有预制混凝土桩和灌注混凝土桩，钢桩用在基础处理的特殊加固工程中。预制桩中目前预应力管桩的用量在增加。预制桩属挤土沉入桩，应注意挤土对地基隆起的影响。灌注桩有钻孔成孔、打入钢套管成孔和人工挖孔成孔几种类型。钻孔灌注桩的施工质量受土质、地下水压、护壁泥浆类型及成孔机械等因素影响。
桩施工的基本流程为：
编制桩的施工方案
施工场地准备
测量放线定桩位
桩机就位
吊桩插桩、桩身调直
连续压桩沉入、接桩
护壁成孔
吊入钢筋笼灌入混凝土成桩
（预制桩施工）
（灌注桩施工）

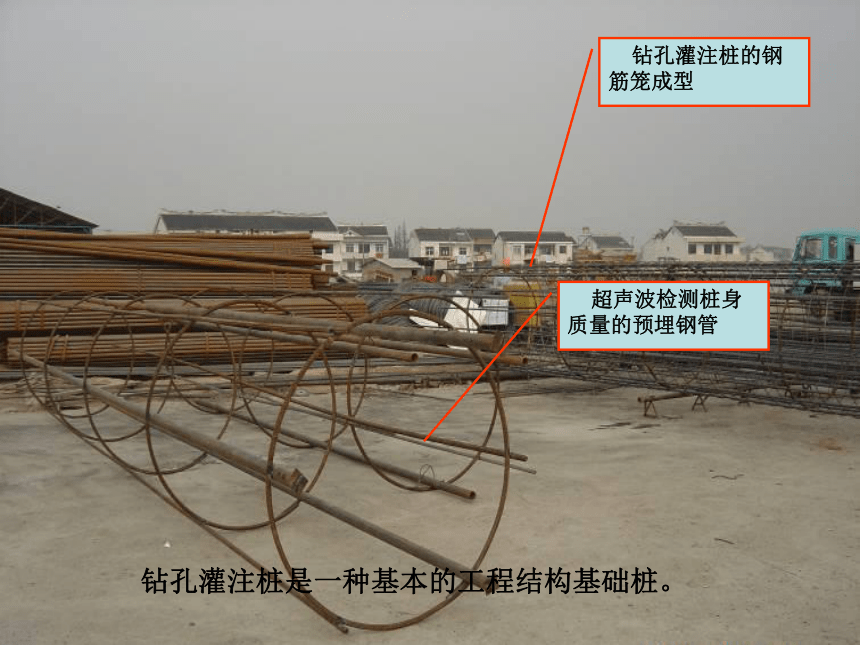

钻孔灌注桩的钢筋笼成型
超声波检测桩身质量的预埋钢管

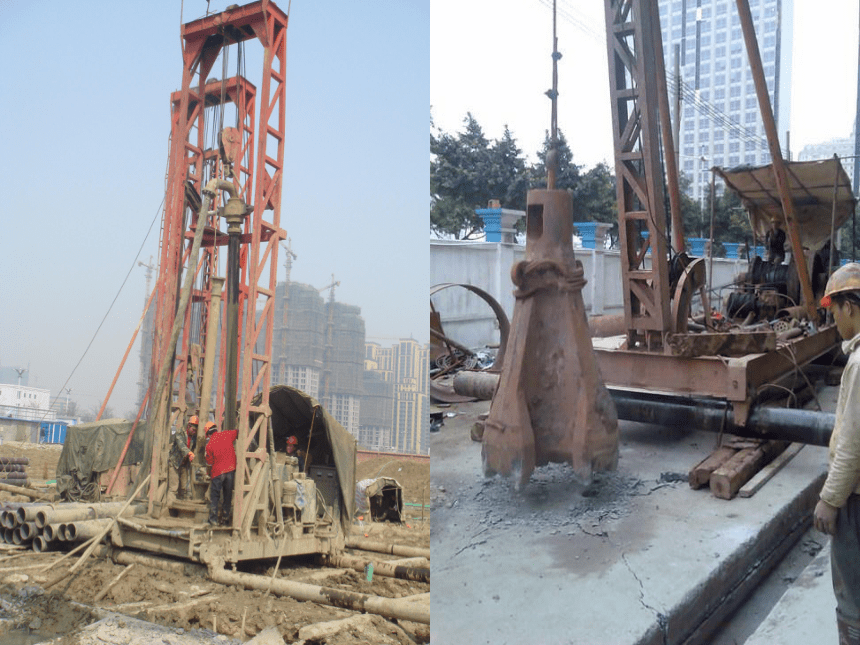

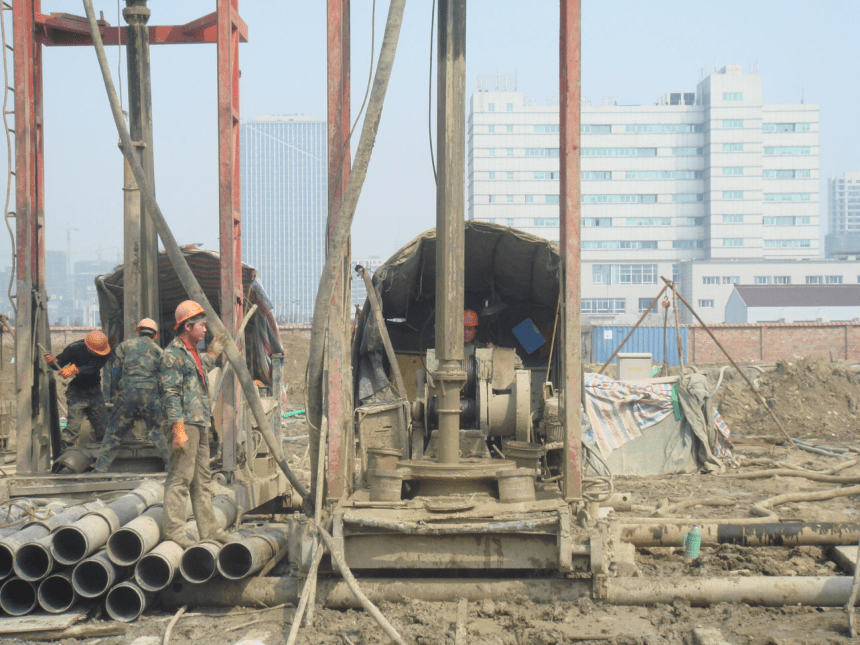

钻孔灌注桩是一种基本的工程结构基础桩。

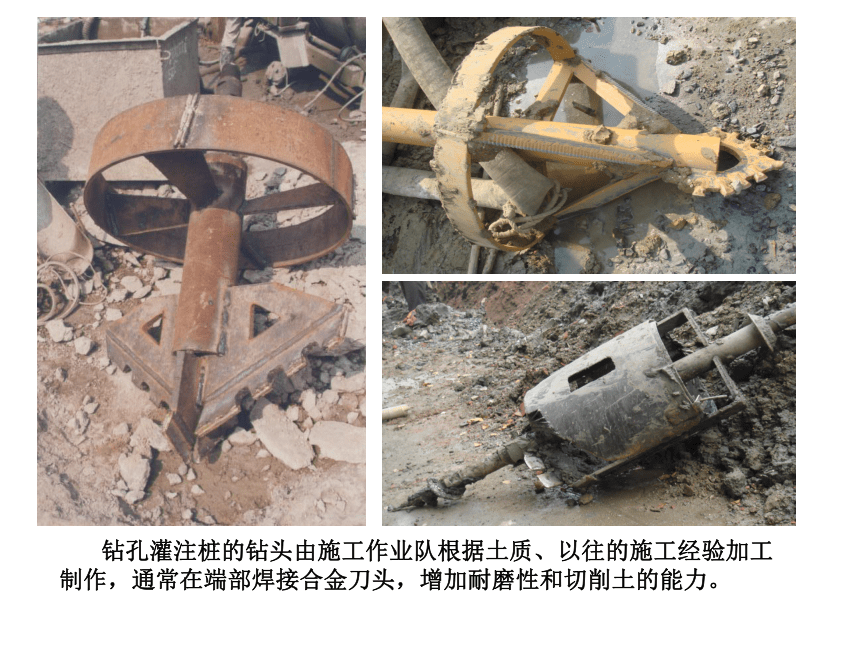

钻孔灌注桩的钻头由施工作业队根据土质、以往的施工经验加工制作，通常在端部焊接合金刀头，增加耐磨性和切削土的能力。

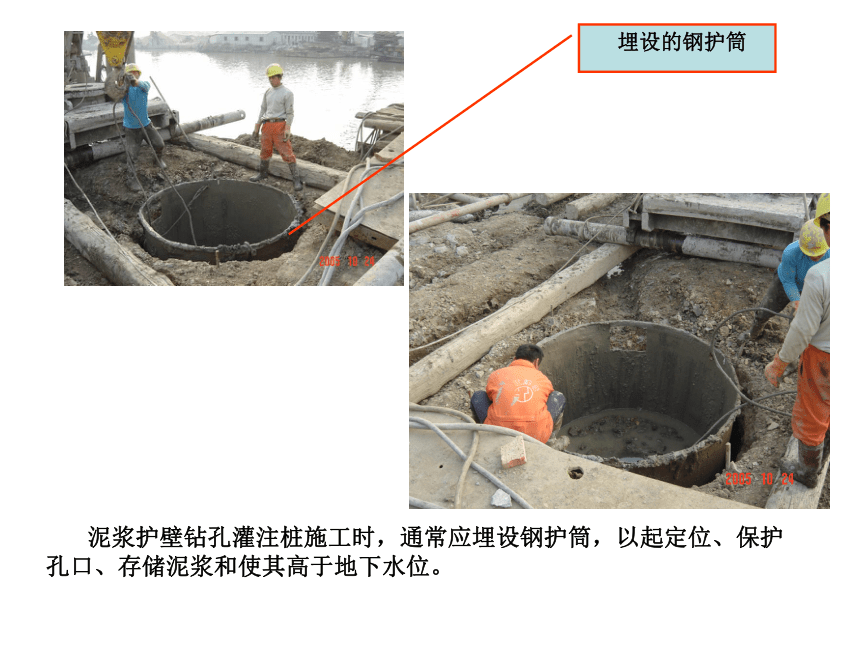

泥浆护壁钻孔灌注桩施工时，通常应埋设钢护筒，以起定位、保护孔口、存储泥浆和使其高于地下水位。
埋设的钢护筒

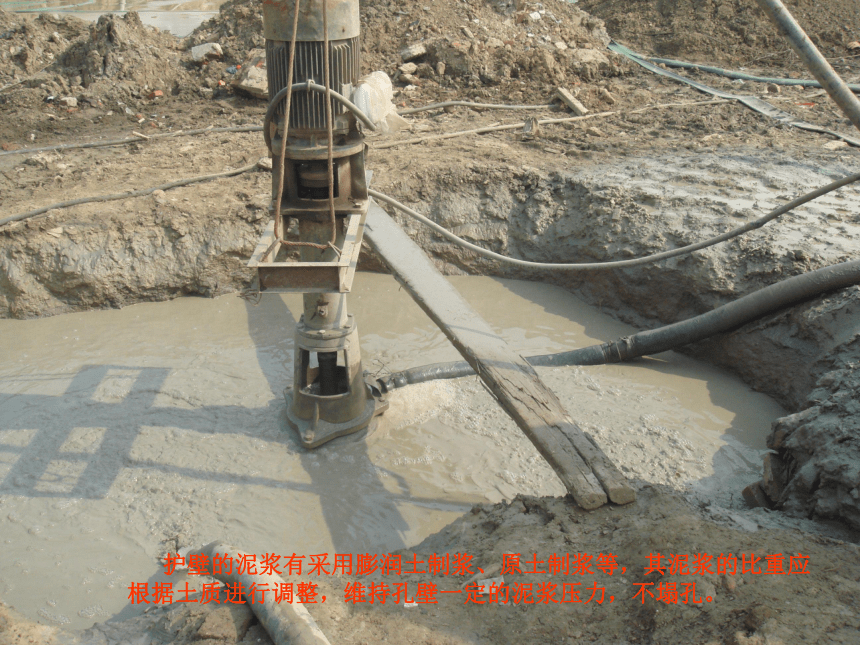

护壁的泥浆有采用膨润土制浆、原土制浆等，其泥浆的比重应根据土质进行调整，维持孔壁一定的泥浆压力，不塌孔。

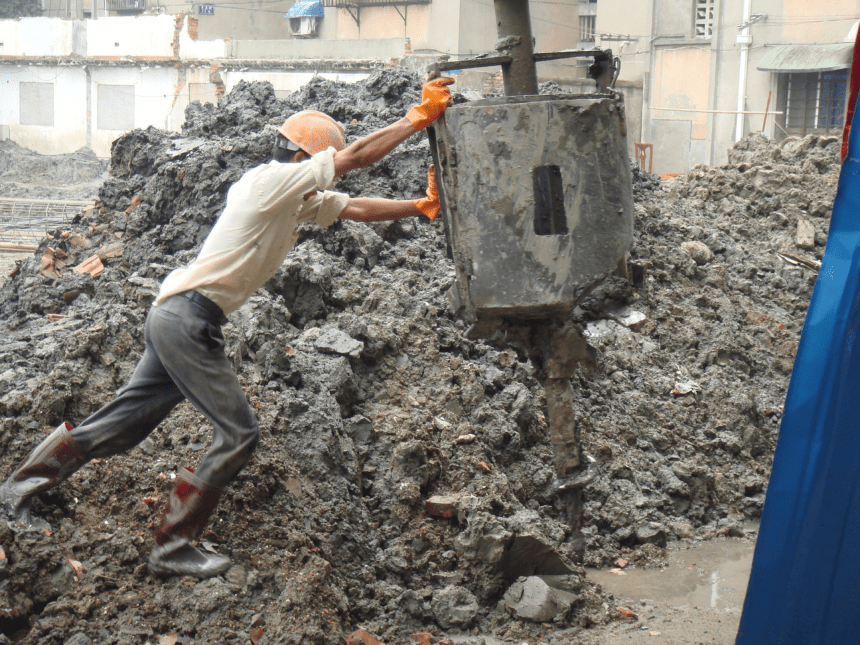

浇筑混凝土
人工挖孔桩
沉井
常州大学城北一工地柴油锤锤击沉桩。
振动钢套管成孔灌注桩
人工挖孔灌注桩吊钢筋笼
