第5章 脚手架工程

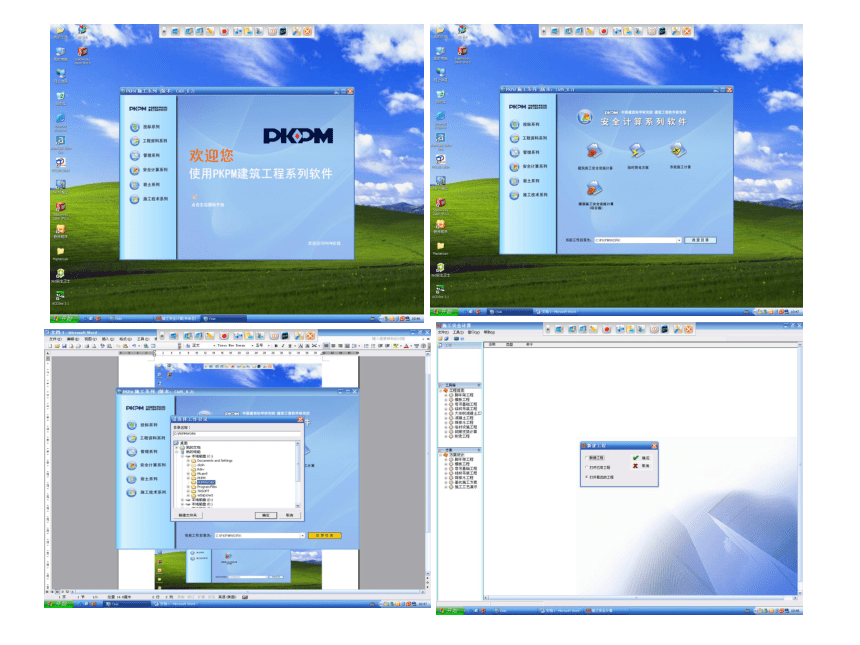

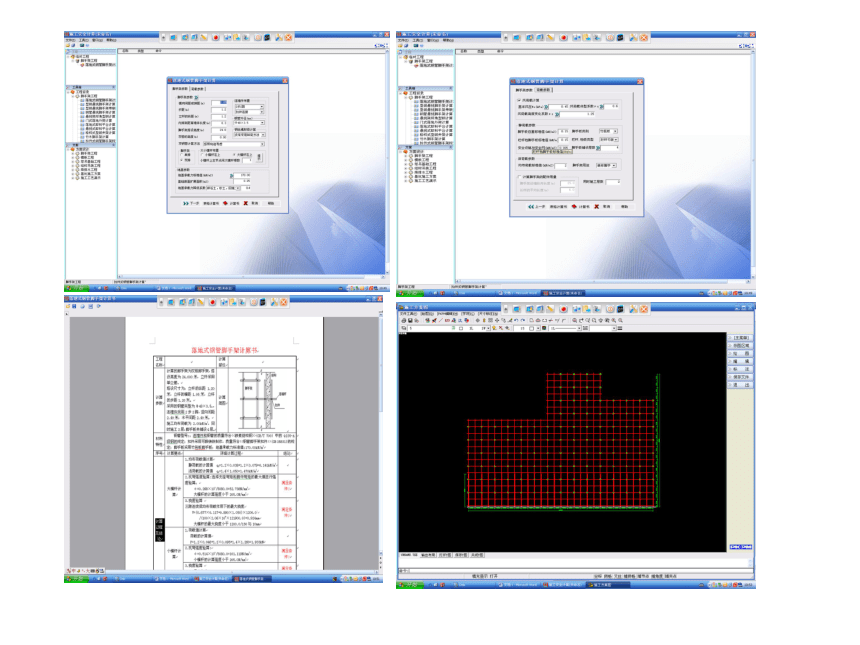

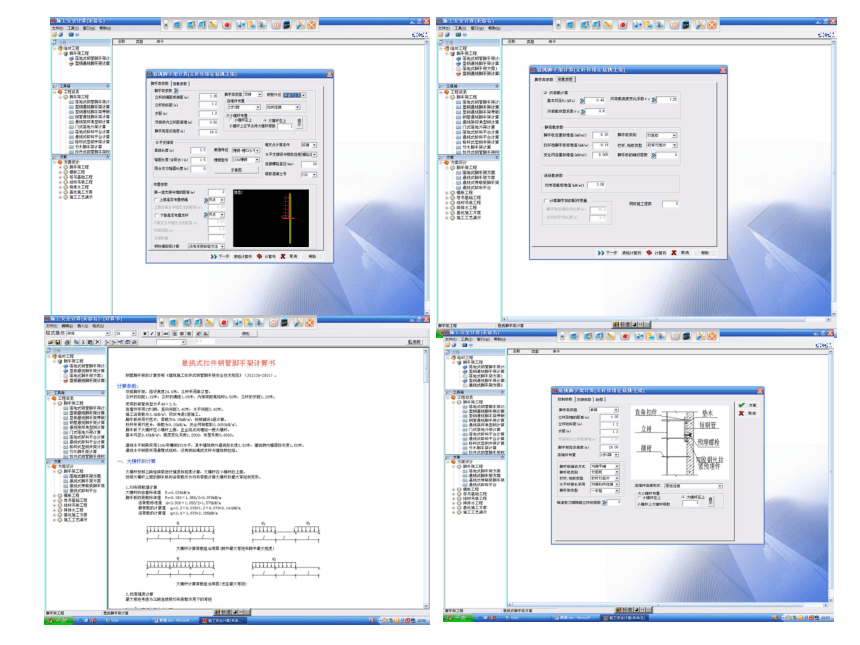

编制脚手架施工方案
准备脚手架基础
组织搭设材料进场
搭设与使用过程中检查
重点检查拉结、作业层堆载、外侧栏杆、内侧空挡封闭

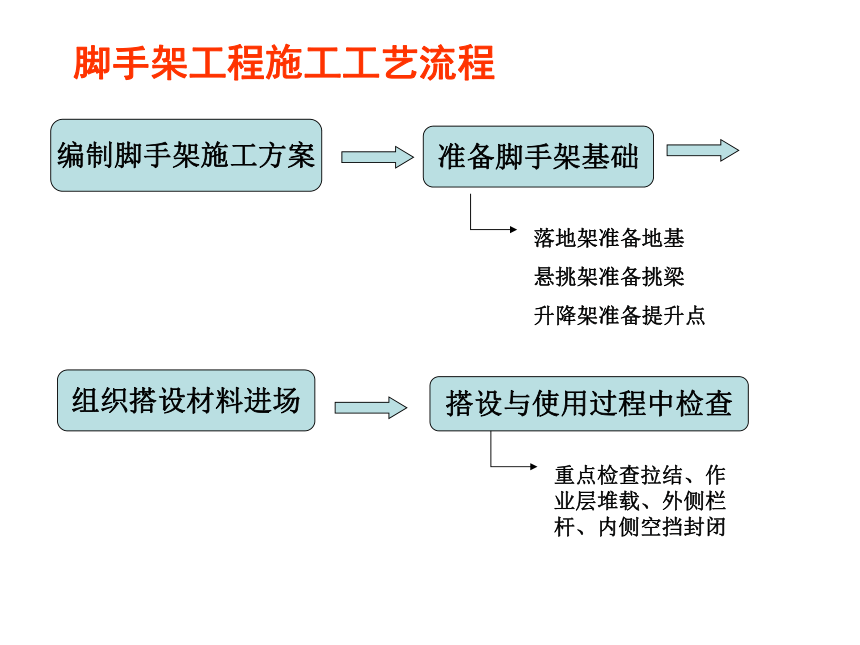

脚手架工程施工工艺流程
落地架准备地基
悬挑架准备挑梁
升降架准备提升点

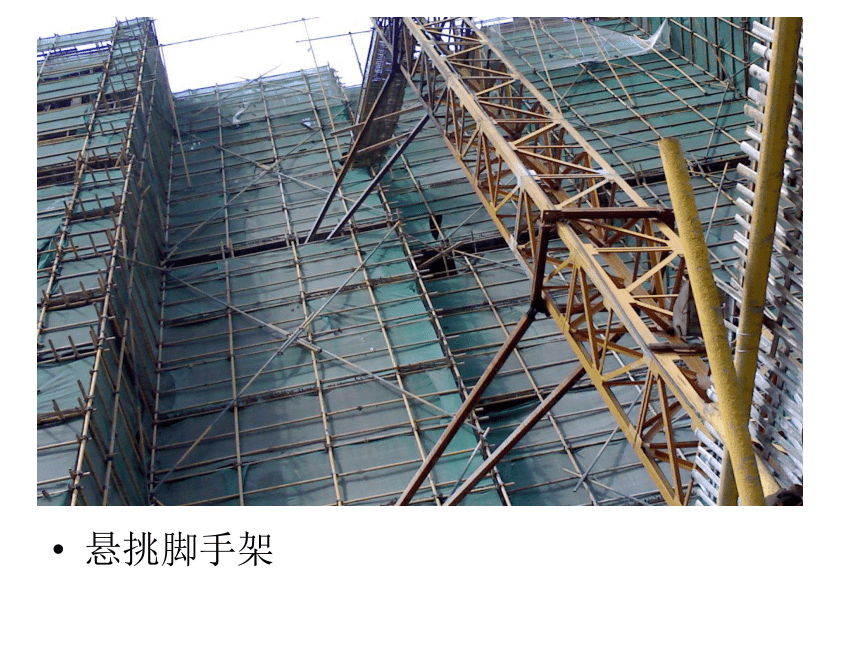

悬挑脚手架

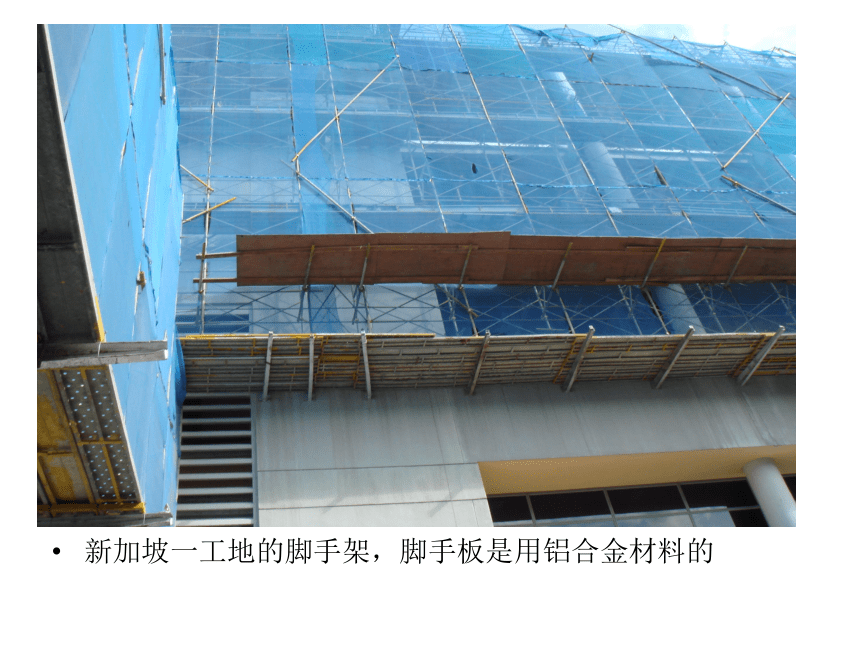

新加坡一工地的脚手架，脚手板是用铝合金材料的

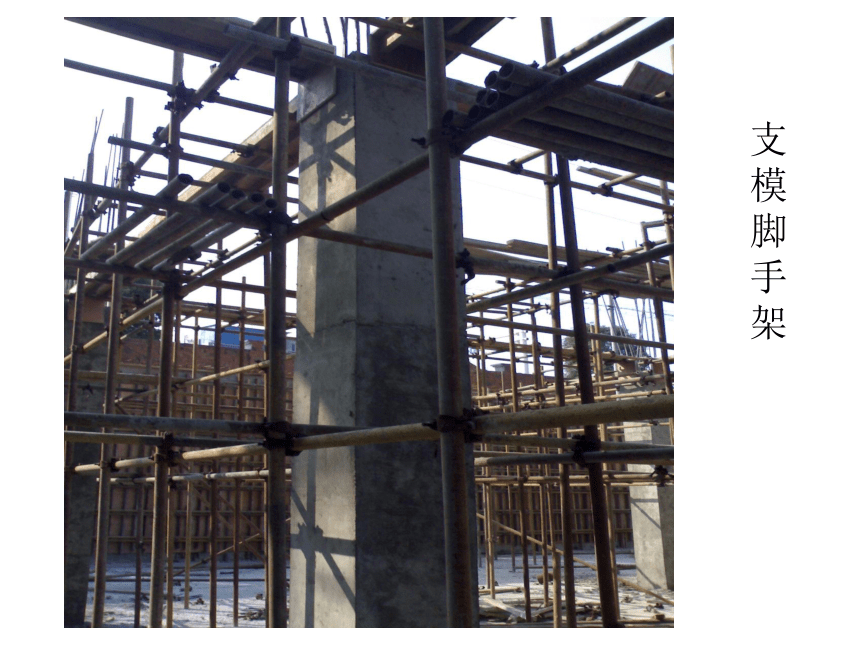

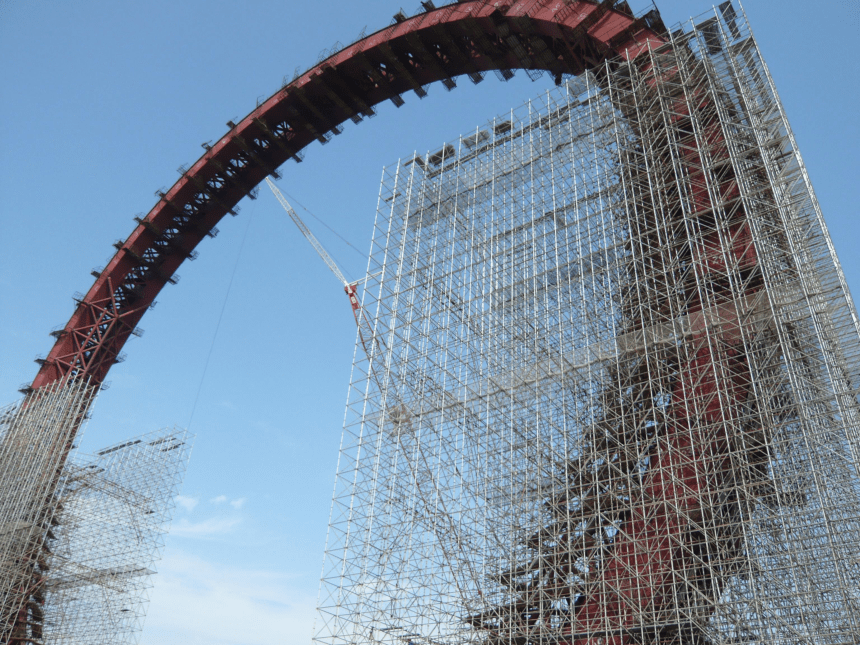

支模脚手架

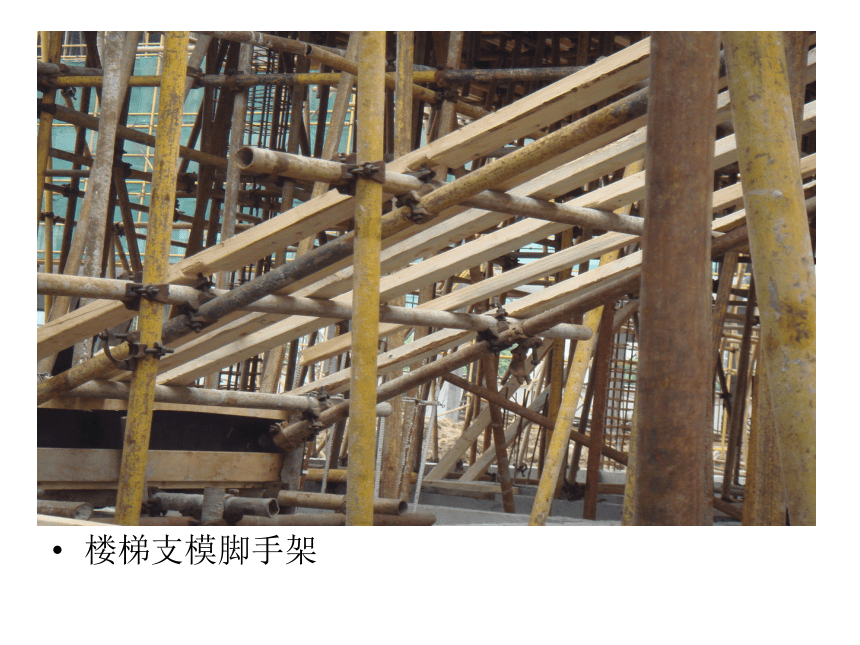

楼梯支模脚手架

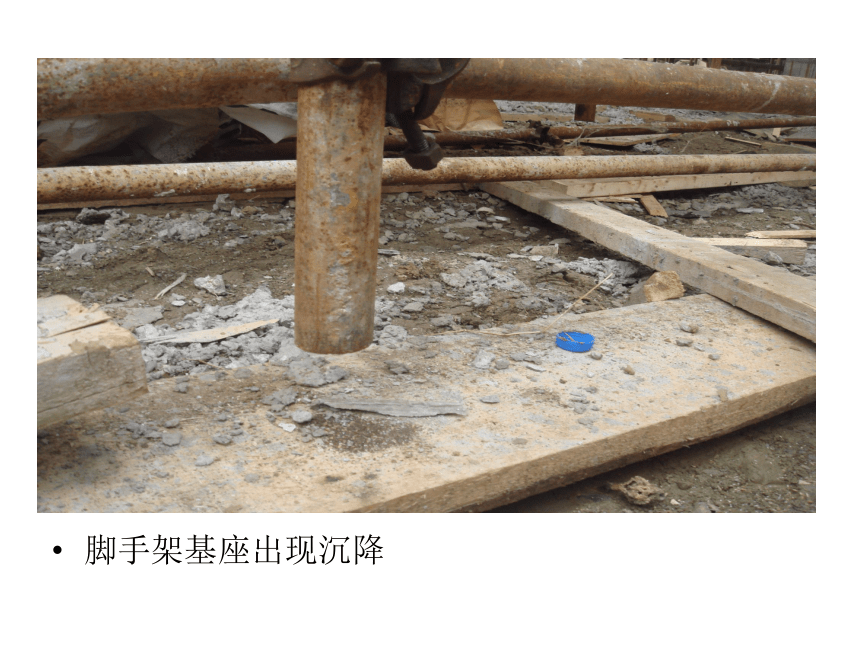

脚手架基座出现沉降
立面防护
作业层立面防护措施

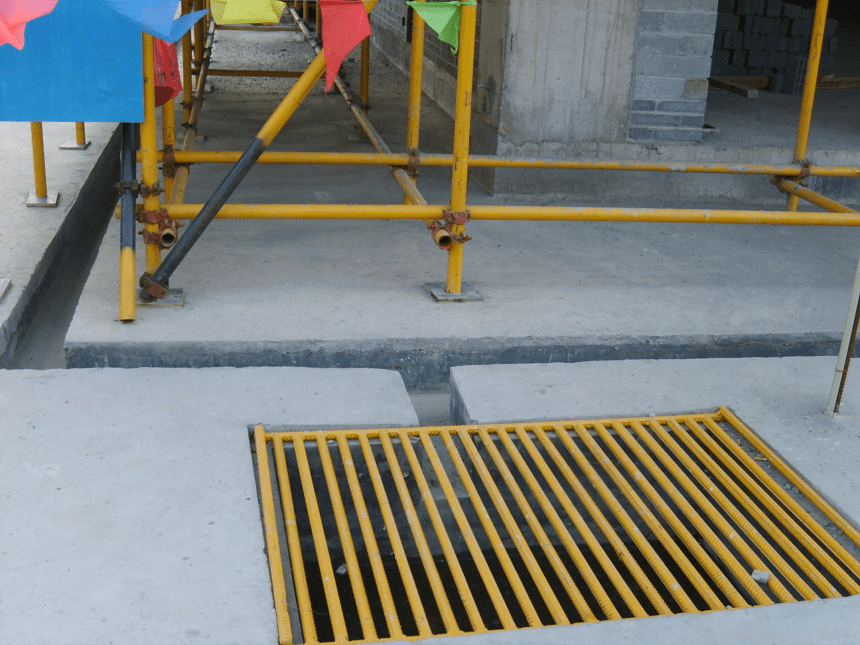

水平封闭
拉锚细部
用扣件钢管搭设的悬挑外脚手架，其防坠落的挑棚、外立面的剪刀撑、安全网等基本构造措施应到位。
防物坠落的挑网
外侧面剪刀撑
密目安全网
脚手架底部的钢挑梁宜采用工字钢或槽钢制作，间距一般控制在1.6m以内，可采用直接锚固在混凝土楼板上，或采用钢筋或钢丝绳斜吊拉，或钢管斜撑。
钢挑梁
悬挑网
脚手架在大、小横杆以及立杆的连接
大横杆
小横杆
立杆
悬挑型钢
悬挑脚手架
型钢水平支撑
型钢水平支撑
悬挑脚手架水平支撑梁与楼板连接
钢筋连接
悬挑脚手架水平支撑梁与楼板连接
螺栓连接
脚手架的搭设既是模板、钢筋和混凝土施工的作业架，也是作业人员的安全防护架。
轻型门架的作业层铺放了钢框架。
对于悬挑扣件式钢管外脚手架，注意施工过程中的拉结设置应满足施工方案要求。
悬挑式卸料平台
脚手架与墙体连结
小挑网
连墙件
大悬挑脚手架和特殊的超高脚手架要做专项施工方案设计，并经专家论证方可实施。
悬挑5m架
高层混凝土主体结构施工一般采用附着式电动升降脚手架。
电动整体升降脚手架在定型前，要通过专项评审，其中对超载报警、防外倾、防坠落装置等工作状况做检测和评定，通过后方可使用。
升降脚手架的底部承力桁架和提升机部位的主承力架必须采用计算受力明确的结构形式，要求采用装配式的螺栓连接方式。
提升架
防外倾滑轨梁
由于升降脚手架的提升点在脚手架底部的承力框的中点，脚手架外侧面有栏杆和安全网等，造成有外倾的趋势，因此，电动整体升降外脚手架必须有可靠的防外倾措施。
电动环链葫芦
称重传感器，可超载报警
防坠落装置
电动环链葫芦
脚手架升降
作业控制台
南京估衣廊30层高层住宅多种外脚手架形式的应用。
分段悬挑翻搭脚手架
套管式分单元升降脚手架
电动整体升降脚手架
用碗扣式钢管脚手架搭设的的升降脚手架。
安装幕墙常用吊篮
安装幕墙常用吊篮
吊 篮
吊篮的挑梁——工具式
