第10章 装饰工程
10.2 饰面板（砖）工程
主要有大理石、花岗岩、青石板、蘑菇石等。要求棱角方正、表面平整、石质细密、光泽度好，不得有裂纹、色斑、风化等隐伤。
2.1 材料的种类及要求

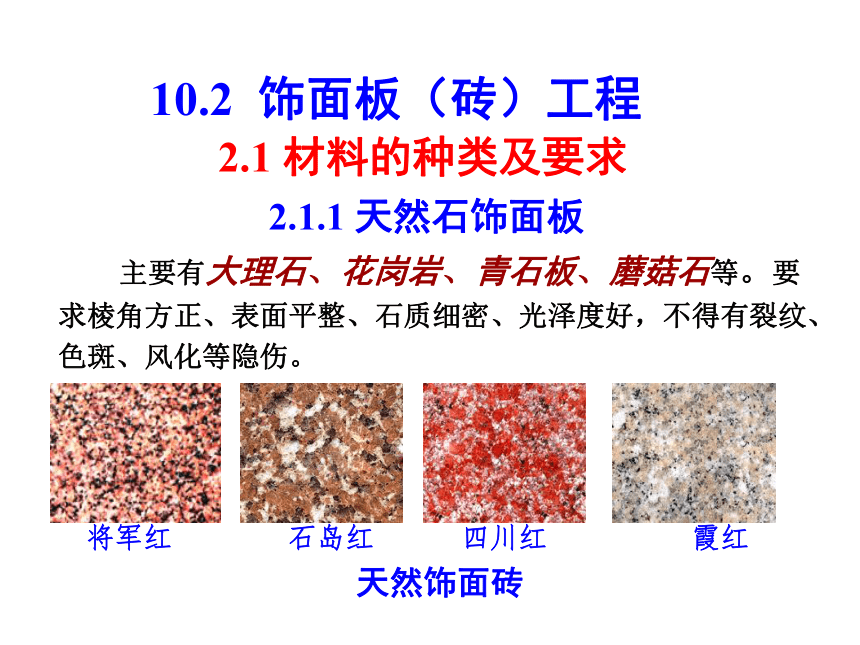

2.1.1 天然石饰面板
将军红 石岛红　 四川红　 霞红
天然饰面砖

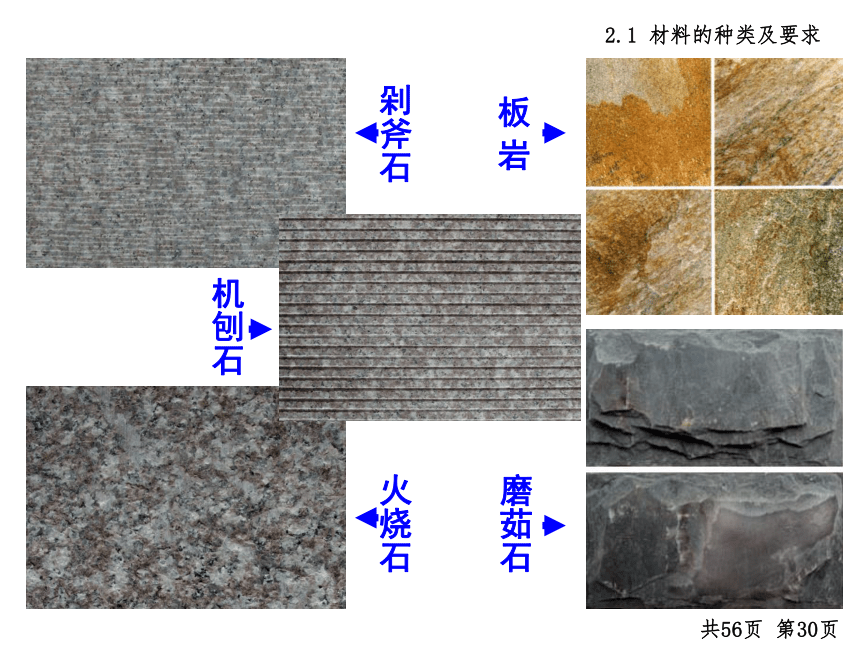

板 岩
剁斧石
磨茹石
火烧石
机刨石
2.1 材料的种类及要求
共56页 第30页

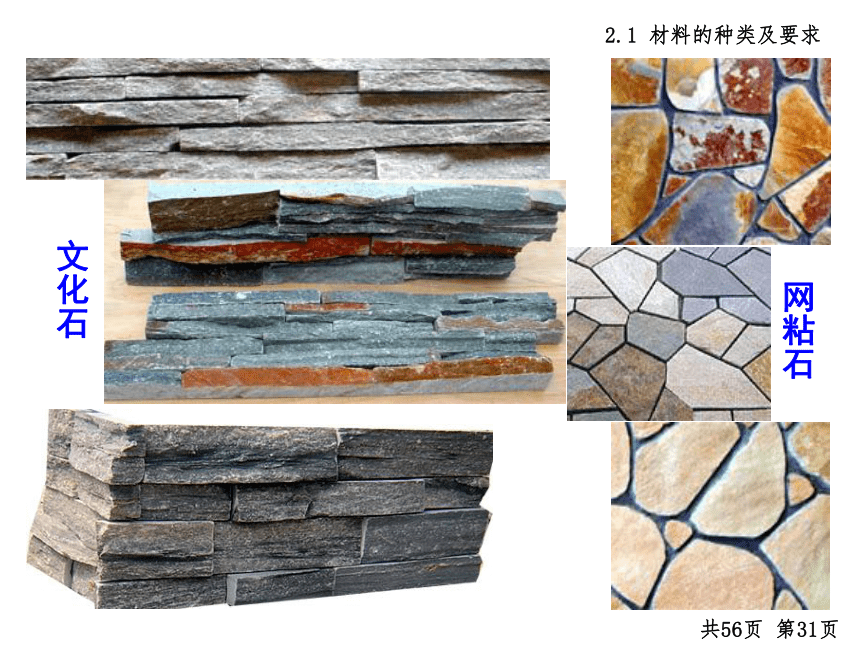

文化石
网粘石
2.1 材料的种类及要求
共56页 第31页
主要有预制水磨石板、人造大理石板、人造石英石板。要求几何尺寸准确、表面平整光滑、石粒均匀、色彩协调，无气孔、裂纹、刻痕和露筋等现象。

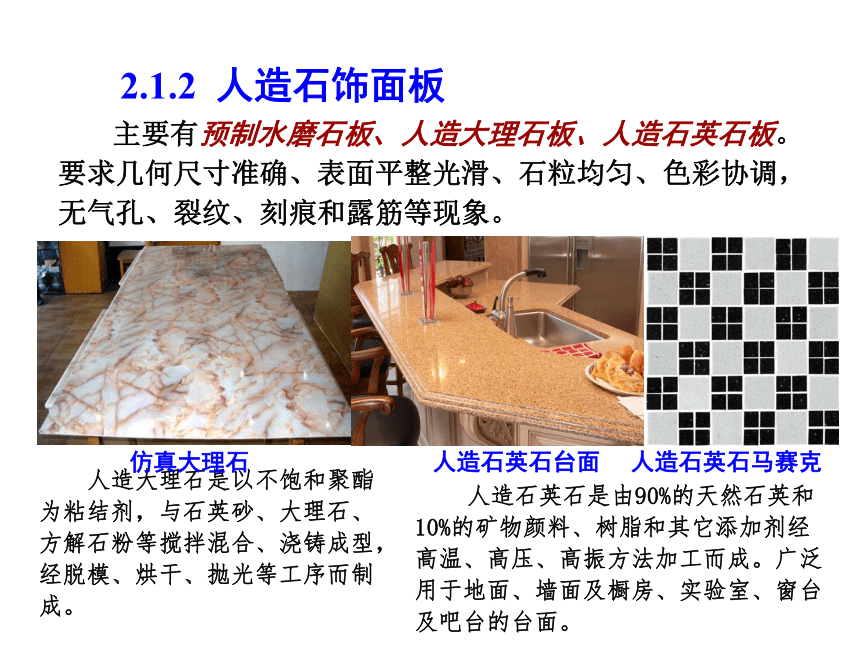

2.1.2 人造石饰面板
人造石英石是由90%的天然石英和10%的矿物颜料、树脂和其它添加剂经高温、高压、高振方法加工而成。广泛用于地面、墙面及橱房、实验室、窗台及吧台的台面。
人造大理石是以不饱和聚酯为粘结剂，与石英砂、大理石、方解石粉等搅拌混合、浇铸成型，经脱模、烘干、抛光等工序而制成。
仿真大理石
人造石英石台面 人造石英石马赛克

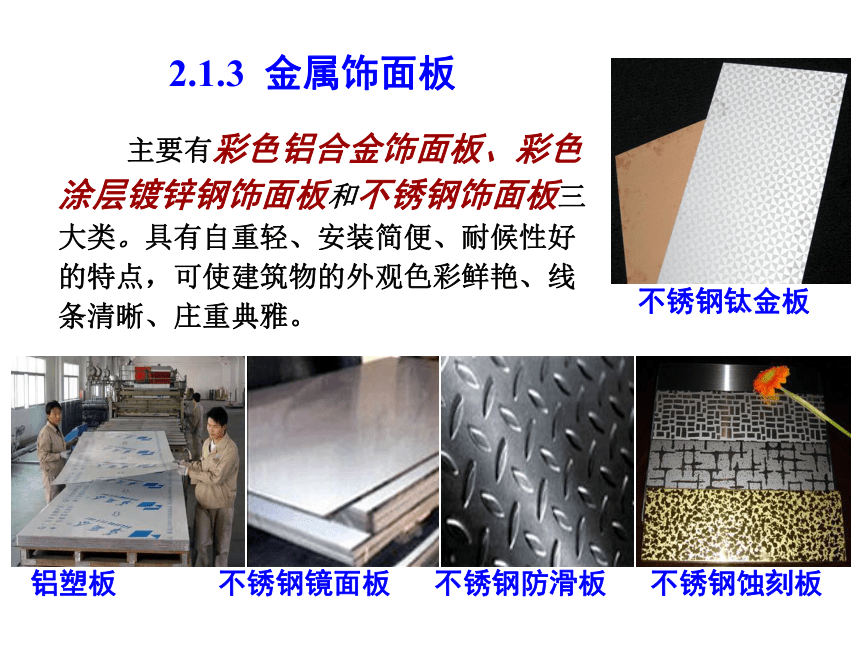

2.1.3 金属饰面板
主要有彩色铝合金饰面板、彩色涂层镀锌钢饰面板和不锈钢饰面板三大类。具有自重轻、安装简便、耐候性好的特点，可使建筑物的外观色彩鲜艳、线条清晰、庄重典雅。
不锈钢钛金板
铝塑板 不锈钢镜面板 不锈钢防滑板 不锈钢蚀刻板

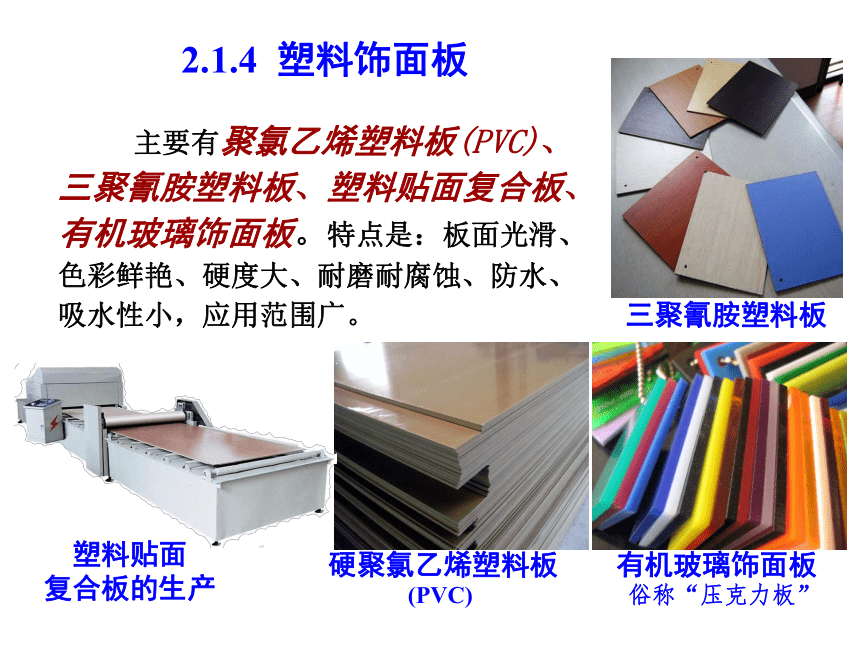

2.1.4 塑料饰面板
主要有聚氯乙烯塑料板(PVC)、三聚氰胺塑料板、塑料贴面复合板、有机玻璃饰面板。特点是：板面光滑、色彩鲜艳、硬度大、耐磨耐腐蚀、防水、吸水性小，应用范围广。
三聚氰胺塑料板
硬聚氯乙烯塑料板 有机玻璃饰面板
(PVC) 俗称“压克力板”
塑料贴面
复合板的生产
2.1.5 饰面砖
以粘土、石英沙等材料，经研磨、混合、压制、施釉、烧结而形成的瓷质或石质装饰材料，统称为瓷砖。按品种可分为：釉面砖、通体砖、抛光砖、玻化砖、陶瓷锦砖(马赛克)等。要求表面光洁、色彩一致，不得有暗痕和裂纹，吸水率不大于10%。
瓷制釉面砖
瓷土烧制而成,背面呈灰白色
强度较高,吸水率较低
陶制釉面砖
陶土烧制而成,背面呈暗红色
强度较低,吸水率较高。
金属釉面砖

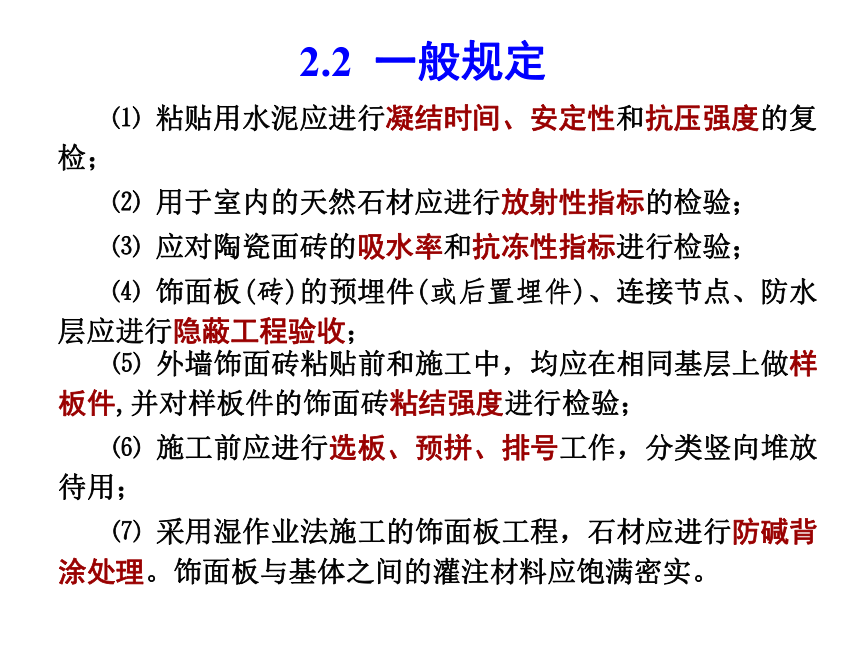

2.2 一般规定
⑴ 粘贴用水泥应进行凝结时间、安定性和抗压强度的复检；
⑵ 用于室内的天然石材应进行放射性指标的检验；
⑶ 应对陶瓷面砖的吸水率和抗冻性指标进行检验；
⑷ 饰面板(砖)的预埋件(或后置埋件)、连接节点、防水层应进行隐蔽工程验收；
⑸ 外墙饰面砖粘贴前和施工中，均应在相同基层上做样板件,并对样板件的饰面砖粘结强度进行检验；
⑹ 施工前应进行选板、预拼、排号工作，分类竖向堆放待用；
⑺ 采用湿作业法施工的饰面板工程，石材应进行防碱背涂处理。饰面板与基体之间的灌注材料应饱满密实。
2.3 饰面板(砖)施工
饰面板(砖)墙面安装可采用胶粘法、安装法和镶贴法三大类施工方法，大规格的天然石或人造石(边长>400mm)一般采用安装法施工，小规格的饰面板(边长<400mm)一般采用镶贴法施工，胶粘法起步较晚、发展很快，是今后的发展方向。
饰面板(砖)地面安装则采用铺贴法。
干挂法 镶贴法 铺贴法
2.3.1 安装法施工
安装法的施工方法有湿贴法、干挂法和G.P.C工艺。
① 按设计要求在基层表面绑扎好钢筋网,钢筋网应与预埋铁环(或冲击电钻打孔预埋短钢筋)绑扎或焊接；
⑴ 湿贴法（传统安装方法）：
墙面、柱面
绑扎钢筋网
② 用台钻在板的上、下两个面打眼,孔位距板宽两端1/4处,孔径φ5mm、深18mm，并用金钢錾子把孔壁轻剔一道槽，将20cm左右的铜丝一端用木楔粘环氧树脂楔进孔内固定，另一端顺孔槽卧入槽内；
③ 安装一般从中间或一端开始，用铜丝把板材与钢筋骨架绑扎固定，板材与基层间的缝隙(灌浆厚度)一般为20～50mm，上下口的四角用石膏临时固定，板与板的接缝为干接，交接处应四角平整，用托线板靠直靠平，方尺阴阳角找正；
④ 用1:2水泥砂浆调成粥状分层灌浆，第一次灌15cm左右，间隔1～2h，待砂浆初凝后再灌第二层约20～30cm，待初凝后再灌第三层，第三层灌浆应低于板材上口5cm；
⑤ 全部石板安装完后，清除所有石膏和余浆痕迹，按石板颜色调制色浆嵌缝，边嵌边擦干净，然后打腊出光。
石材湿贴法安装示意
⑵ 干挂法施工
是直接在板材上打孔，然后用不锈钢连接器与埋在砼墙体内的膨胀螺栓相连，板与墙体间形成80～90mm
空气层。该工艺多用于30m以下的钢筋砼结
构，造价较高，不适用于砖墙或加气砼基层。
石材干挂法安装示意
石材干挂法节点大样
⑶ G.P.C工艺
是干挂工艺的发展,它以钢筋砼作衬板，用不锈钢连接环与饰面板连接后而浇筑成整体的复合板，再通过连接器悬挂到钢筋砼结构或钢结构上的做法，可用于超高层建筑，并满足抗震要求。
G.P.C工艺安装示意
2.3.2 镶贴法施工
墙面小规格的面砖、釉面砖均采用镶贴法安装。
⑴ 镶贴前应进行选砖、预排，使规格、颜色一致、灰缝均匀；
⑵ 镶贴前应找好规矩，按砖的实际尺寸弹出横竖控制线，定出水平标高和皮数，接缝宽度一般为1～1.5 mm ，然后按间距1.5 m 左右用废瓷砖做灰饼，找出标准；
⑶ 镶贴时一般从阳角开始，由下往上逐层粘贴，使不成整块的砖留在阴角部位;室内墙面如有水池、镜框者，可以水池、镜框为中心往两边分贴；
墙面如有突出的管线、灯具、卫生器具支承物时，应用整块瓷砖套割吻合，不得用非整砖拼凑镶贴。总之，先贴阳角、大面,后贴阴角、凹槽等难度较大的部位。
从阳角开始 瓷砖套割 后贴阴角
⑷ 采用水泥混合砂浆镶贴时，可用小铲把轻轻敲击；采用107胶水泥砂浆镶贴时可用手轻压，并用橡皮锤轻轻敲击，使其与基层粘结密实牢固。并用靠尺随时检查平直方正情况，修整缝隙。凡遇缺灰、粘结不密实等情况时，应取小瓷砖重新粘贴，不得在砖口处塞灰，以防空鼓；
⑸ 室外接缝应用水泥浆嵌缝，室内接缝应用与釉面砖相同颜色的水泥浆或白水泥浆嵌缝。待嵌缝材料硬化后，用棉纱、砂纸或稀盐酸刷洗，然后用清水冲洗干净。
小铲把轻轻敲击
水泥浆嵌缝 揩缝后效果
2.3.3 陶瓷锦砖（马赛克）的镶贴
⑴ 镶贴前，应核实墙面的实际尺寸,按排砖模数和分格要求绘制施工大样图，对陶瓷锦砖统一编号，镶贴时对号入座；
⑵ 镶贴前在找平层上弹出水平、垂直分格线，然后在底层上刷素水泥浆一道，再抹一层2～3 mm厚的1:0.3水泥纸筋灰，同时将陶瓷锦砖铺在木垫板上，缝里灌1:1干水泥砂子灰，用软毛刷刷净麻面，薄薄涂上一层粘结灰浆；
缝中灌砂做法
然后逐张拿起由下往上对齐接缝粘贴于墙上，粘贴时应仔细拍实，使其表面平整；
陶瓷锦砖
镶贴示意图
⑷ 粘贴48h后，取出分格条，大缝用水泥砂浆勾严，小缝用素水泥浆擦缝；待嵌缝材料硬化后，用稀盐酸溶液刷光，并用清水清洗干净。
陶瓷锦砖镶贴
⑶ 待水泥砂浆初凝后，用软毛刷将护纸刷水湿润，约半小时后由上往下揭纸，检查缝的平直大小，将弯曲、歪扭的缝子用开刀拨正，并用小锤普遍敲击拍板一遍；
陶瓷锦砖装饰效果
2.3.4 胶粘法施工
饰面板(砖)的施工已逐步采用胶粘剂固结技术，即利用胶粘剂将饰面板(砖)直接粘贴于基层上。该方法具有工艺简单、操作方便、粘结力强、耐久性好、施工速度快等优点，是实现装饰工程干法施工、加快施工进度的有效措施。
进口胶粘剂的性能一般优于国产胶粘剂，常用国产胶粘剂有： AH-03大理石胶粘剂、 SG-8407胶粘剂、 TAM型通用瓷砖胶粘剂和TAS型高强度耐水瓷砖胶粘剂等。
胶粘剂的类别：普通型适用于室内外墙面及地面粘贴陶瓷砖;增强型适用于室内外墙面及地面粘贴波化砖、通体砖等；强力型适用于室内外墙面及地面粘贴薄型大理石、大块石材、花岗岩、 聚苯板、挤塑板、岩棉板等。
施工工艺
⑴ 粘贴施工之前，先用界面剂作基层表面处理； ⑵ 用专用刮刀把胶浆满批基面3-5mm厚，然后用刮刀拉出条纹状； ⑶ 瓷砖不必浸水，按排列顺序粘贴于墙或地面并压实即可； ⑷ 可在规定的时间内调整瓷砖位置以达到最佳效果，在胶浆干固前将多余的胶浆去除。
专用梳形刮刀 梳刮胶料 镶贴施工 质量抽查
