第8章 结构安装工程

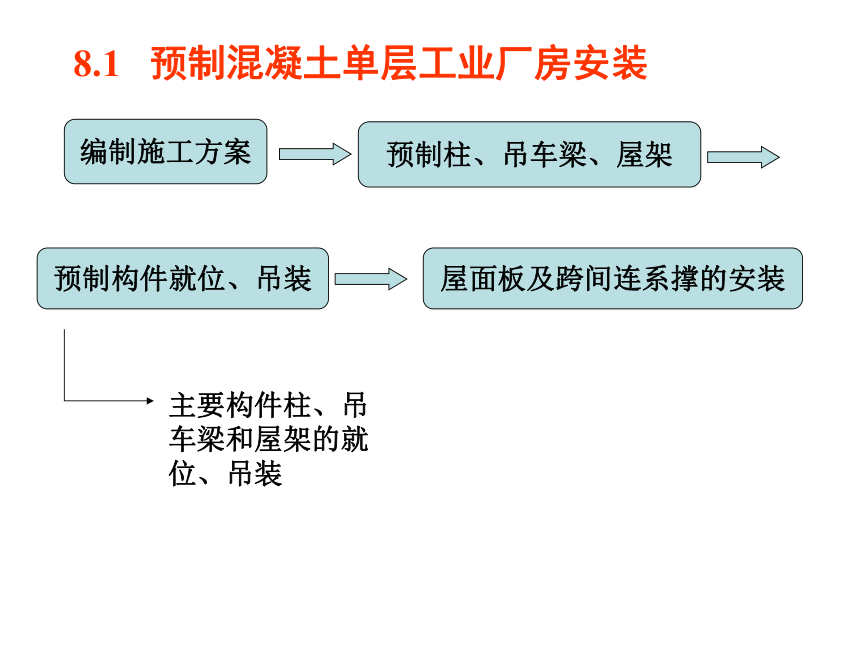

编制施工方案
预制柱、吊车梁、屋架
预制构件就位、吊装
屋面板及跨间连系撑的安装
主要构件柱、吊车梁和屋架的就位、吊装
8.1 预制混凝土单层工业厂房安装

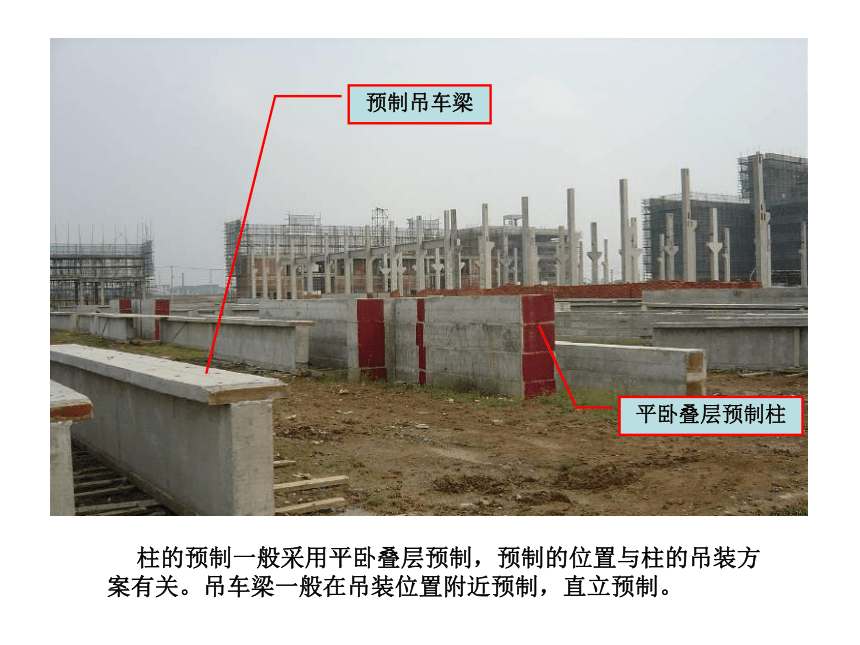

柱的预制一般采用平卧叠层预制，预制的位置与柱的吊装方案有关。吊车梁一般在吊装位置附近预制，直立预制。
平卧叠层预制柱
预制吊车梁

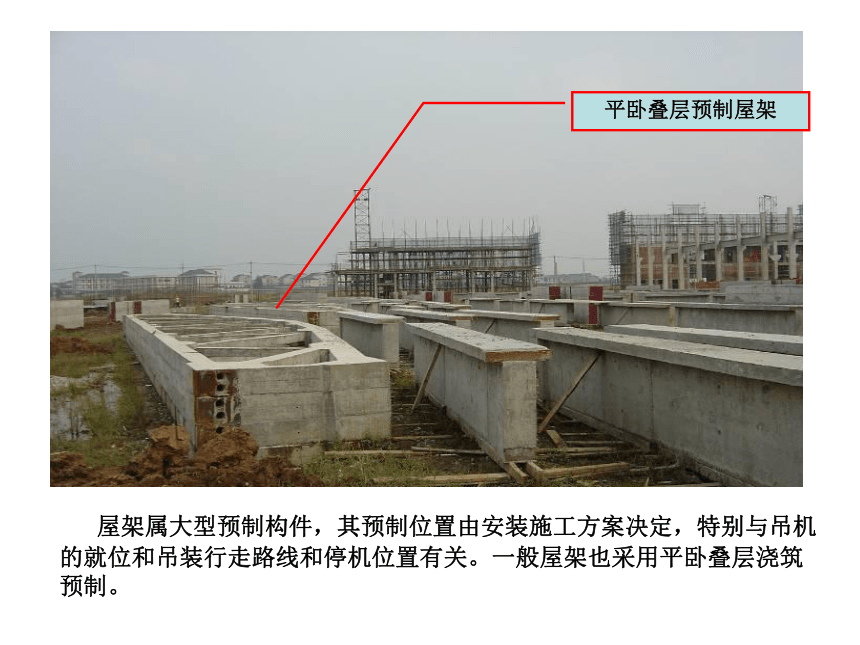

屋架属大型预制构件，其预制位置由安装施工方案决定，特别与吊机的就位和吊装行走路线和停机位置有关。一般屋架也采用平卧叠层浇筑预制。
平卧叠层预制屋架

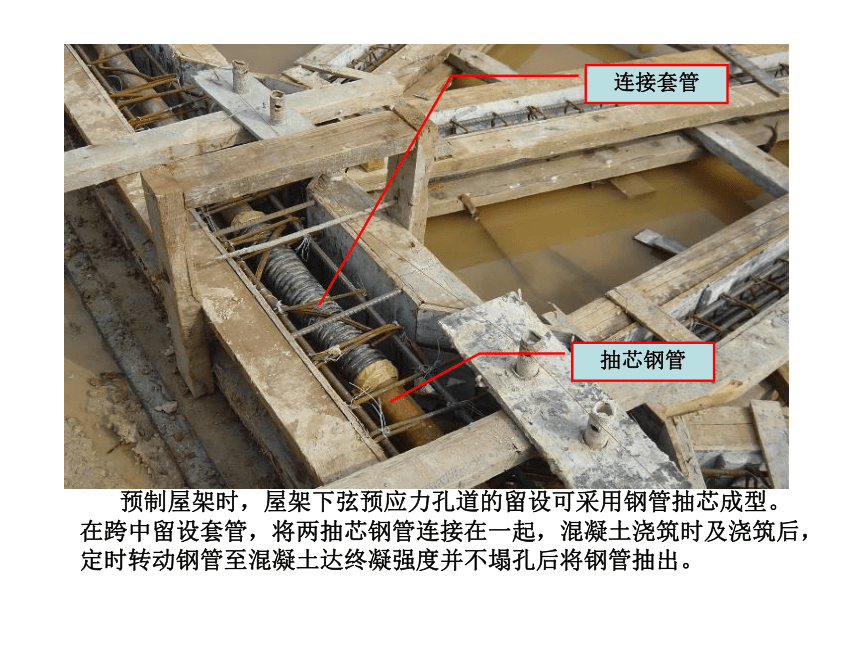

预制屋架时，屋架下弦预应力孔道的留设可采用钢管抽芯成型。在跨中留设套管，将两抽芯钢管连接在一起，混凝土浇筑时及浇筑后，定时转动钢管至混凝土达终凝强度并不塌孔后将钢管抽出。
连接套管
抽芯钢管

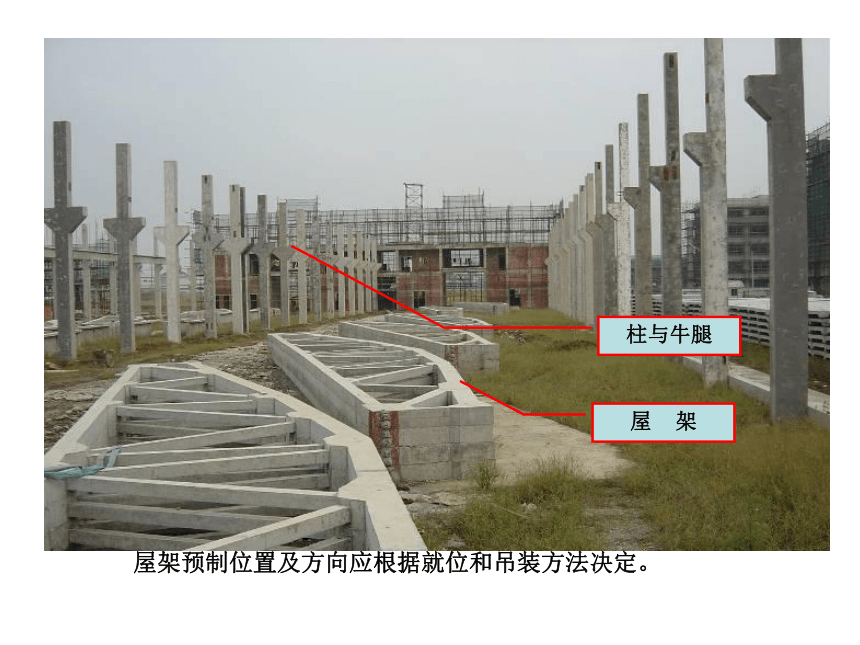

屋架预制位置及方向应根据就位和吊装方法决定。
屋 架
柱与牛腿

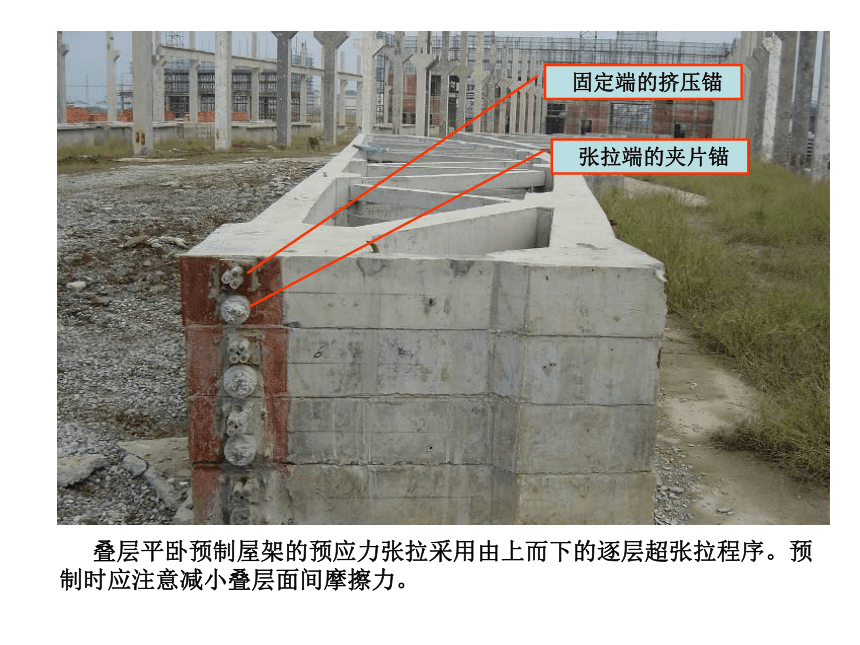

叠层平卧预制屋架的预应力张拉采用由上而下的逐层超张拉程序。预制时应注意减小叠层面间摩擦力。
固定端的挤压锚
张拉端的夹片锚

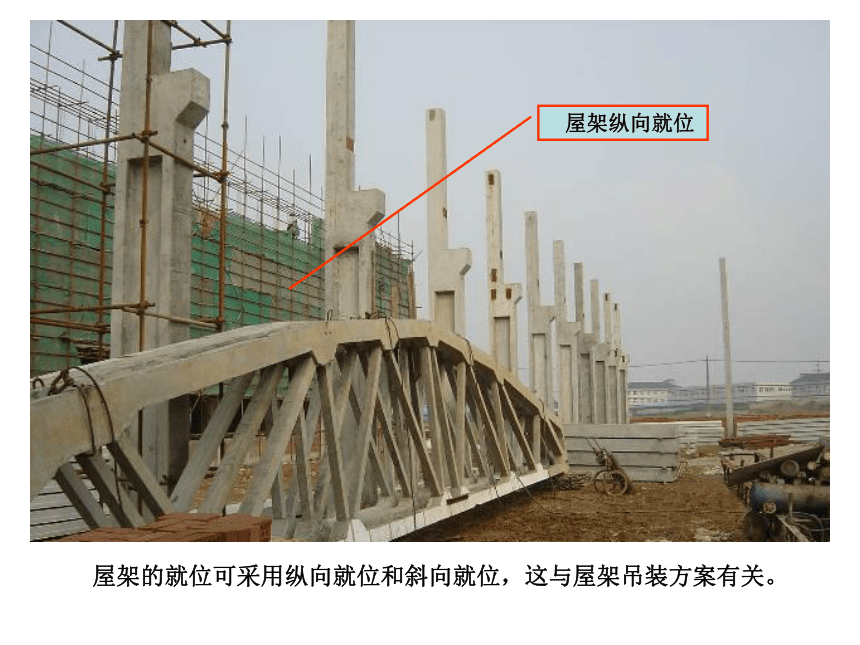

屋架的就位可采用纵向就位和斜向就位，这与屋架吊装方案有关。
屋架纵向就位

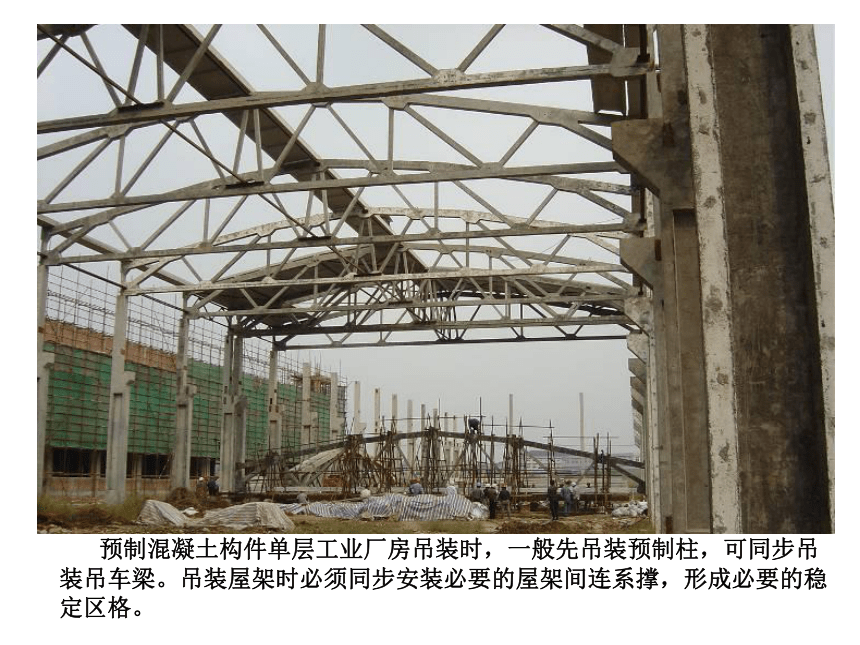

预制混凝土构件单层工业厂房吊装时，一般先吊装预制柱，可同步吊装吊车梁。吊装屋架时必须同步安装必要的屋架间连系撑，形成必要的稳定区格。
厂房端部屋架间跨中竖向连系桁架
下弦系杆
屋架间水平剪刀撑
屋架间端部竖向连系桁架
大型屋面板的安装应注意对称，防止屋架承受偏心荷载，引起非对称荷载下的坍塌。
屋面板对称安装
8.2 预制混凝土装配式框架结构的安装
预制装配框架的楼面一般可采用叠合板形式。预制预应力混凝土薄板一般采用在工厂内长线台座上生产，用高强钢丝作为预应力钢丝，板厚一般在50mm左右。
运至施工现场的预制预应力混凝土薄板。
将工厂预制的先张法预应力梁安装在钢管支架上。
将预制的预应力混凝土薄板吊装到预制梁之间。
用预制的预应力混凝土薄板作为永久性模板，梁柱节点处的混凝土现场浇筑，形成现浇节点，有利于抗震。
预制框架柱的吊装。
预制框架柱和预制框架梁的现浇节点钢筋构造。
绑扎预制薄板板面的钢筋，浇筑叠合板的板面混凝土，形成叠合楼面结构。
施工完成预制混凝土柱、梁和薄板构件，现浇叠合楼板的装配式框架结构。
8.3 钢结构的安装
采用桅杆（也称扒杆）吊装大跨轻钢厂房的钢梁。
结构安装工程质量检查的主要如下：
1、进入现场的预制构件，其外观质量、尺寸偏差及结构性能应符合标准图或设计的要求。
2、预制构件与结构之间的连接应符合设计 要求。
3、承受内力的接头和拼缝，当其混凝土强度未达到设计要求时，不得吊装上一层结构构件；当设计无具体要求时，应在混凝土强度不小于10N/mm2或具有足够的支撑时方可吊装上一层结构构件。
4、预制构件码放和运输时的支撑位置和方法应符合标准图或设计的要求。
5、预制构件应按标准图或设计的要求吊装。
6、预制构件安装就位后，应采取保证构件稳定的临时固定措施，并应根据水准点和轴线校正位置。
7、装配式结构中的接头和拼缝应符合设计要求。
8.4 结构安装的质量要求
