第6章 钢筋混凝土工程

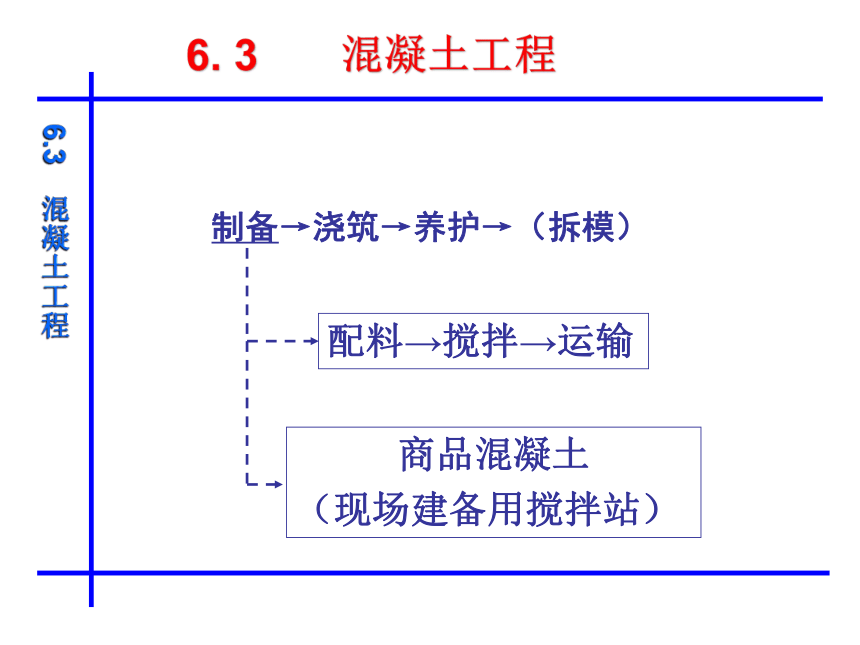

制备→浇筑→养护→（拆模）
商品混凝土
（现场建备用搅拌站）
配料→搅拌→运输
6.3 混凝土工程
6. 3 混凝土工程

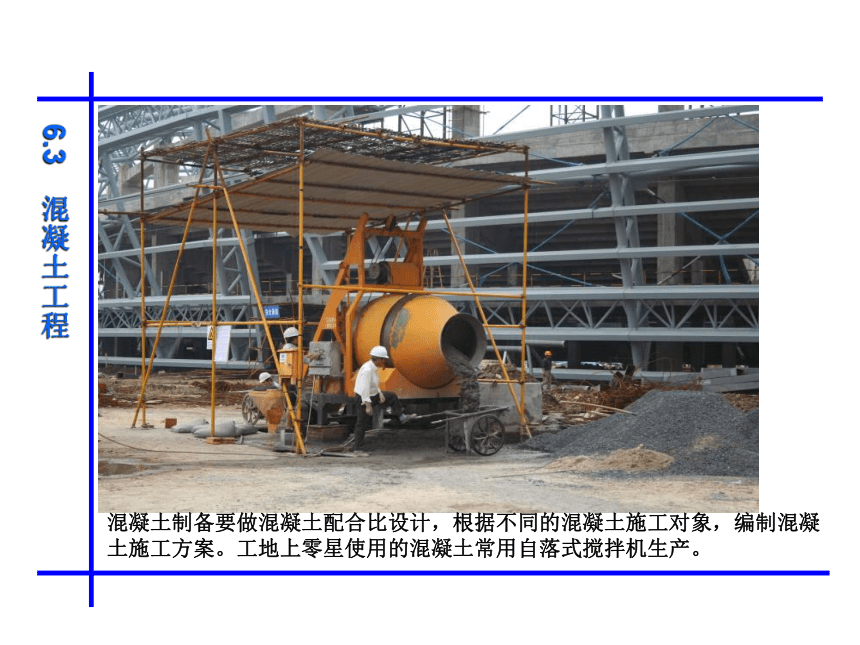

混凝土制备要做混凝土配合比设计，根据不同的混凝土施工对象，编制混凝土施工方案。工地上零星使用的混凝土常用自落式搅拌机生产。
6.3 混凝土工程
采用商品化供应的混凝土质量更能保证。商品混凝土在搅拌站集中生产，用计算机控制各混合料的掺量。
6.3 混凝土工程

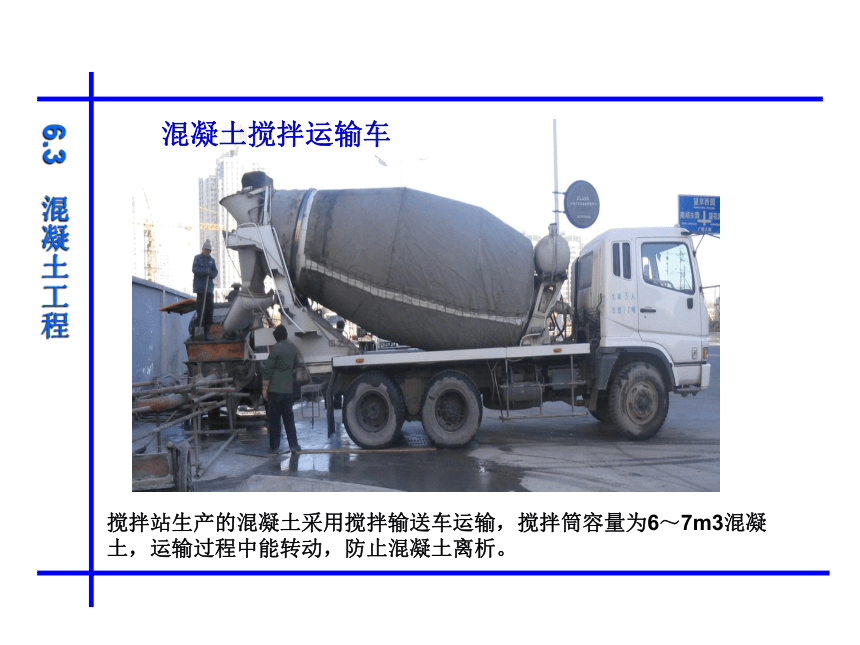

混凝土搅拌运输车
6.3 混凝土工程
搅拌站生产的混凝土采用搅拌输送车运输，搅拌筒容量为6～7m3混凝土，运输过程中能转动，防止混凝土离析。

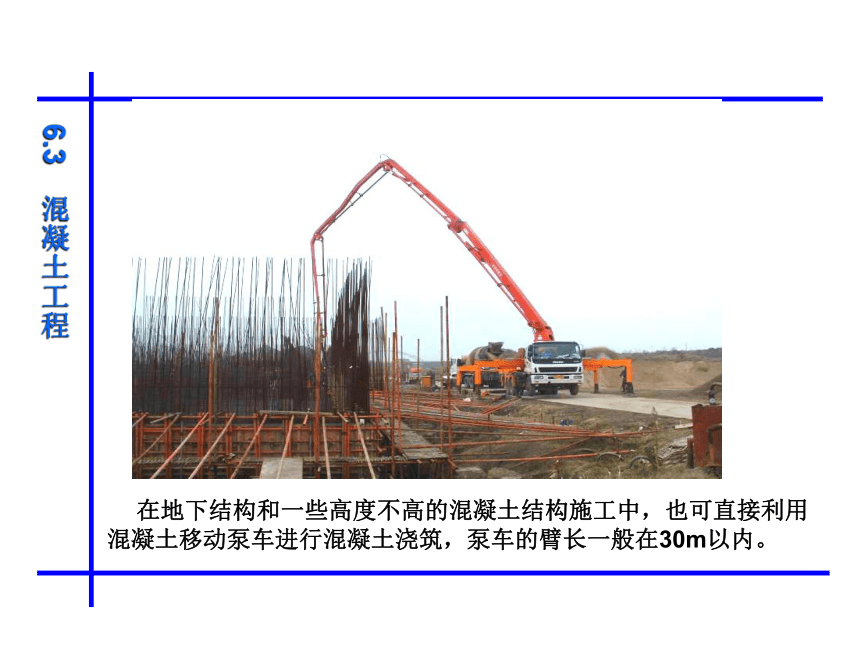

在地下结构和一些高度不高的混凝土结构施工中，也可直接利用混凝土移动泵车进行混凝土浇筑，泵车的臂长一般在30m以内。
6.3 混凝土工程
为了提高楼面混凝土的浇筑速度，减轻工人劳动强度，可采用混凝土布料机浇筑混凝土。
混凝土布料机
6.3 混凝土工程

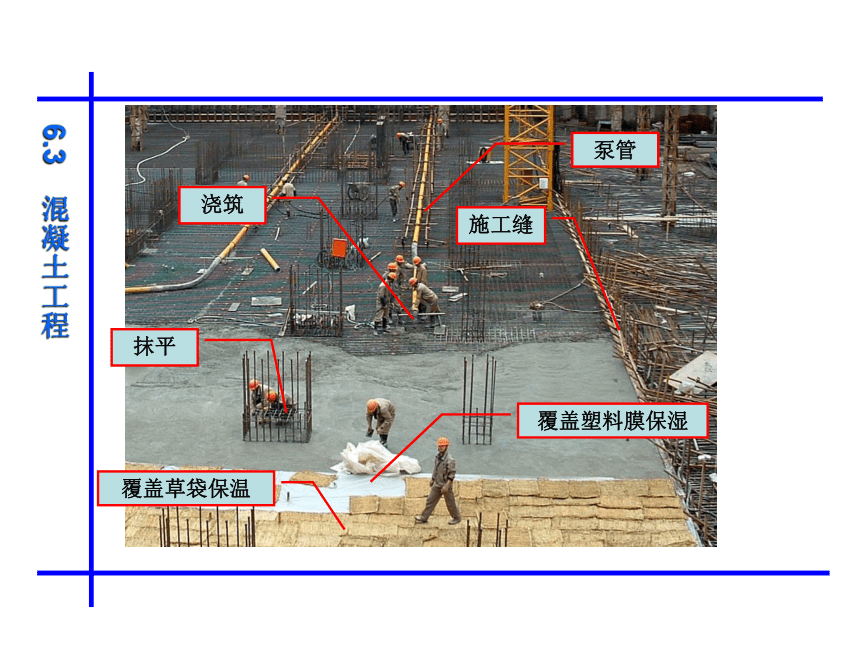

覆盖草袋保温
覆盖塑料膜保湿
抹平
浇筑
泵管
施工缝
6.3 混凝土工程

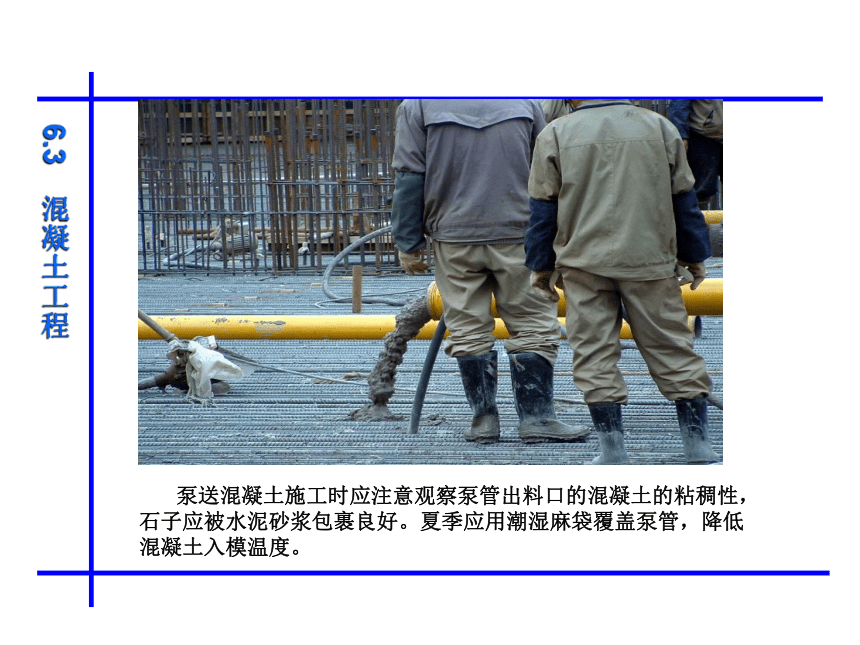

泵送混凝土施工时应注意观察泵管出料口的混凝土的粘稠性，石子应被水泥砂浆包裹良好。夏季应用潮湿麻袋覆盖泵管，降低混凝土入模温度。
6.3 混凝土工程
混凝土振捣棒直径一般为50mm，振捣影响范围在500mm左右。对于梁柱钢筋密集区可采用预留振捣棒插入口等措施，便于振捣密实。
6.3 混凝土工程
振捣棒
6.3 混凝土工程
大体积或大面积混凝土浇筑完毕，分两次收水，用木蟹将表面搓毛，防止表面的收缩裂纹。
6.3 混凝土工程
用混凝土抹平机对大面积混凝土浇筑后进行抹平，既能密实混凝土表面，也能防止混凝土表面开裂。抹平机分电动和汽油机两类，汽油机抹平机的功率大，效率高。
6.3 混凝土工程
一般春秋天施工大面积混凝土，在混凝土浇筑后，可覆盖塑料薄膜，保证其表面不失水，薄膜下可浇水养护。
6.3 混凝土工程
大体积混凝土施工时，需要对混凝土的内外温差进行控制，一般控制在25℃以内。可在混凝土浇筑前，埋入电子测温的温度探头。
6.3 混凝土工程
混凝土楼板裂缝
混凝土浇筑后，若混凝土配合比不合理、浇筑后养护不及时、内外温差过大等均会造成混凝土收缩过大形成裂缝。
6.3 混凝土工程
施工缝表面凿毛处理
施工缝一般应留设在剪力较小的部位。施工缝表面应凿毛处理，浇筑前充分浇水湿润。水平施工缝一般浇筑一层与混凝土同配比的砂浆，后浇筑上部混凝土。
6.3 混凝土工程
后浇带一般按结构设计要求留设，并保留一段时间。后浇带处理同施工缝，一般浇筑微膨胀混凝土。
混凝土板后浇带
地下室墙后浇带
6.3 混凝土工程
柱子包裹塑料薄膜养护
大体积砼覆盖塑料薄膜及保温材料养护
楼板覆盖塑料薄膜养护
也可喷洒养护剂养护
砼的质量检查
砼质量检查包括施工中检查和施工后检查。
第13讲 混凝土成型及养护
● 施工中的检查：对砼拌制和浇筑过程中所用材料的质量及用量、搅拌及浇筑地点的坍落度的检查，每工作班内至少检查2次;对执行砼搅拌制度及现场振捣质量也应随时检查。
● 施工后的检查：对已完成砼进行外观质量及强度检查，有抗冻、抗渗要求的砼进行抗冻抗渗性能检查。
观察砼搅拌质量 观察出机砼和易性 控制楼面砼面层施工质量
砼外观质量检查
砼结构拆模后，应从外观上检查其表面有无麻面、蜂窝、孔洞、露筋、缺棱掉角、缝隙夹层等缺陷，外形尺寸是否超过规范允许偏差。
砼梁柱接头 砼电梯井墙 砼园柱
3 混凝土的质量检查
常见的砼成型质量缺陷
3.1 混凝土外观质量检查
剪力墙烂根
负筋严重偏位
墙体蜂窝 露 筋 柱子烂根
砼成品质量保护措施
3.1 混凝土外观质量检查
砼楼梯护角保护
确保成品不被破坏
电梯井成品
阳角保护
砼柱成品保护
共50页 第39页
砼的强度检验
砼的强度检验主要是抗压强度检验，它既是评定砼是否达到设计强度的依据，是砼工程验收的控制性指标，又可为结构构件的拆模、出厂、吊装、张拉、放张提供砼实际强度的依据。
3 砼的质量检查
DYE-2000型
液压数字式压力试验机
液压万能试验机
