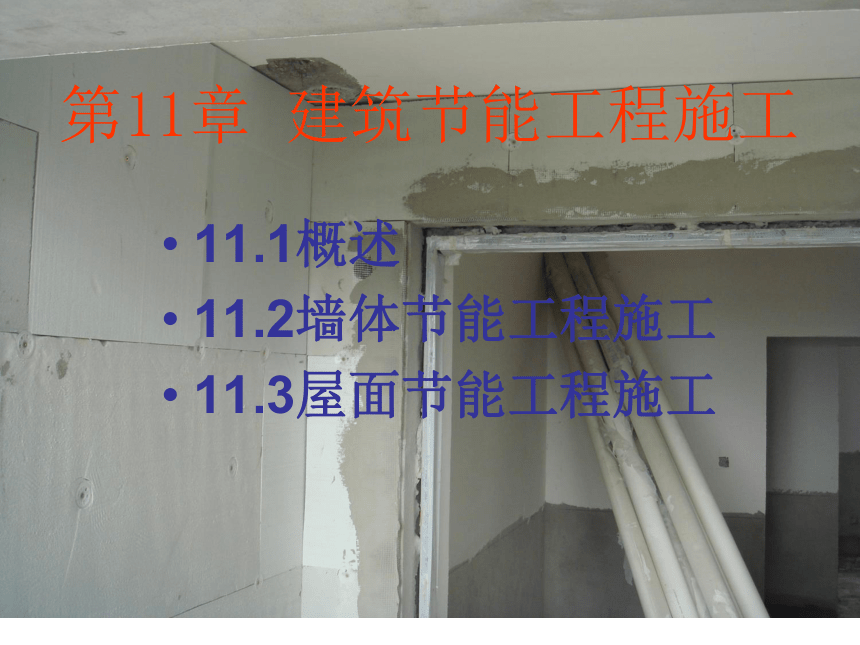

第11章 建筑节能工程施工
11.1概述
11.2墙体节能工程施工
11.3屋面节能工程施工

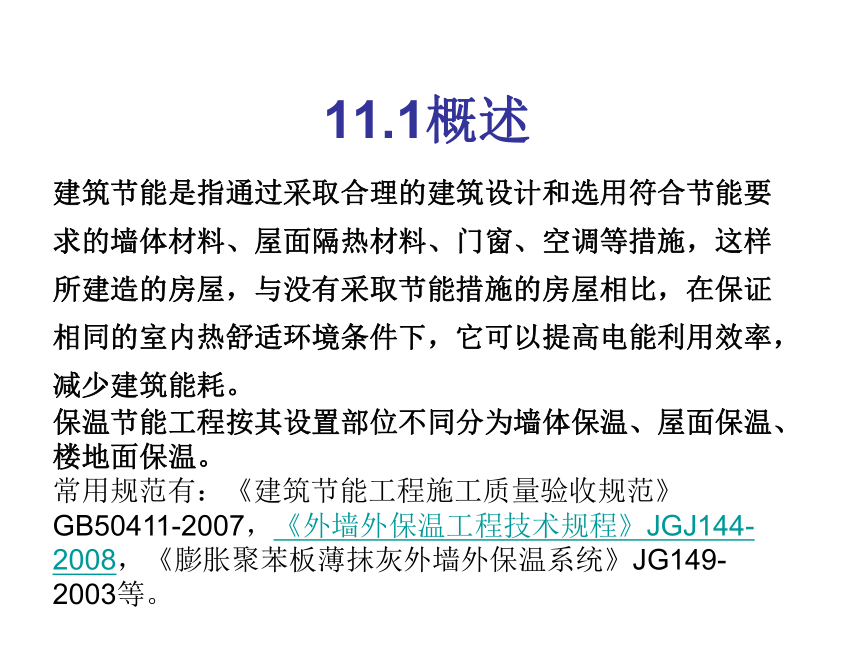

建筑节能是指通过采取合理的建筑设计和选用符合节能要求的墙体材料、屋面隔热材料、门窗、空调等措施，这样所建造的房屋，与没有采取节能措施的房屋相比，在保证相同的室内热舒适环境条件下，它可以提高电能利用效率，减少建筑能耗。
保温节能工程按其设置部位不同分为墙体保温、屋面保温、楼地面保温。
常用规范有：《建筑节能工程施工质量验收规范》GB50411-2007，《外墙外保温工程技术规程》JGJ144-2008，《膨胀聚苯板薄抹灰外墙外保温系统》JG149-2003等。
11.1概述

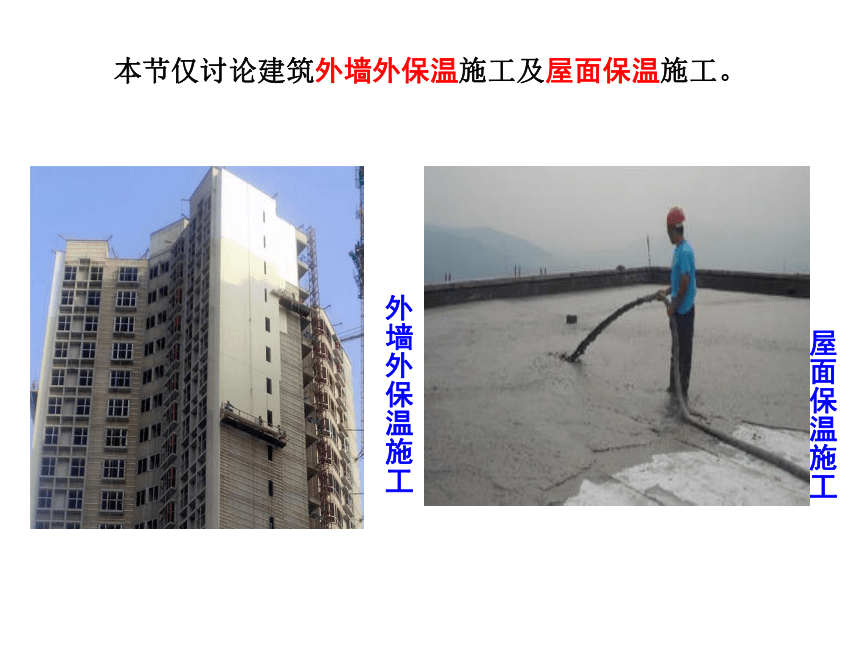

本节仅讨论建筑外墙外保温施工及屋面保温施工。
屋面保温施工
外墙外保温施工
11.2墙体节能工程施工
外墙外保温施工

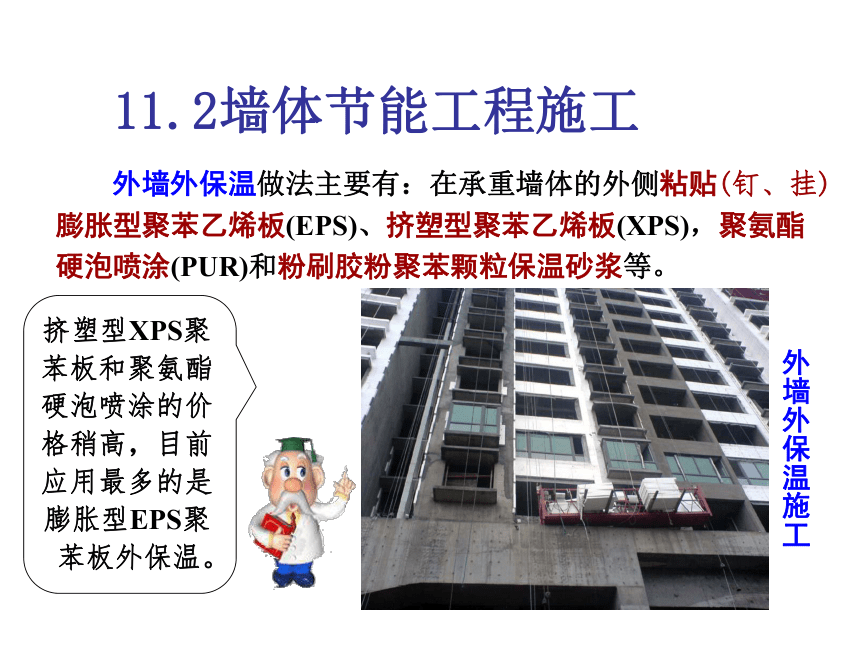

外墙外保温做法主要有：在承重墙体的外侧粘贴(钉、挂)膨胀型聚苯乙烯板(EPS)、挤塑型聚苯乙烯板(XPS)，聚氨酯硬泡喷涂(PUR)和粉刷胶粉聚苯颗粒保温砂浆等。
挤塑型XPS聚
苯板和聚氨酯
硬泡喷涂的价
格稍高，目前
应用最多的是
膨胀型EPS聚
苯板外保温。
11.2.1 EPS聚苯板外保温施工

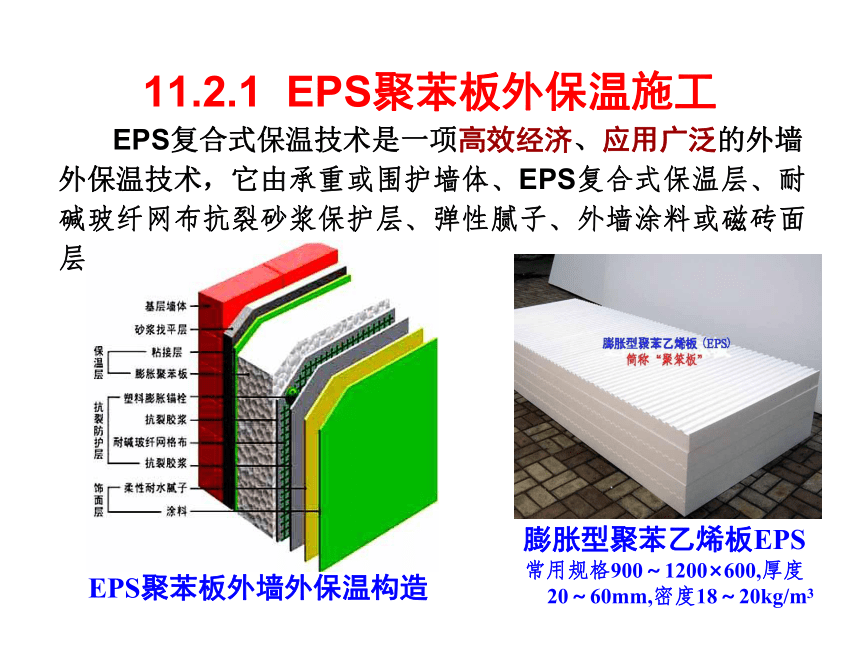

EPS复合式保温技术是一项高效经济、应用广泛的外墙外保温技术，它由承重或围护墙体、EPS复合式保温层、耐碱玻纤网布抗裂砂浆保护层、弹性腻子、外墙涂料或磁砖面层组成。
EPS聚苯板外墙外保温构造
膨胀型聚苯乙烯板EPS
常用规格900～1200×600,厚度20～60mm,密度18～20kg/m3
2.1.1 施工流程
基层处理→测量放线→粘贴EPS聚苯板→聚苯板打磨→涂抹面胶浆→铺压耐碱玻纤网格布→涂抹面胶浆→涂耐水弹性腻子和→面层涂料或面砖施工。

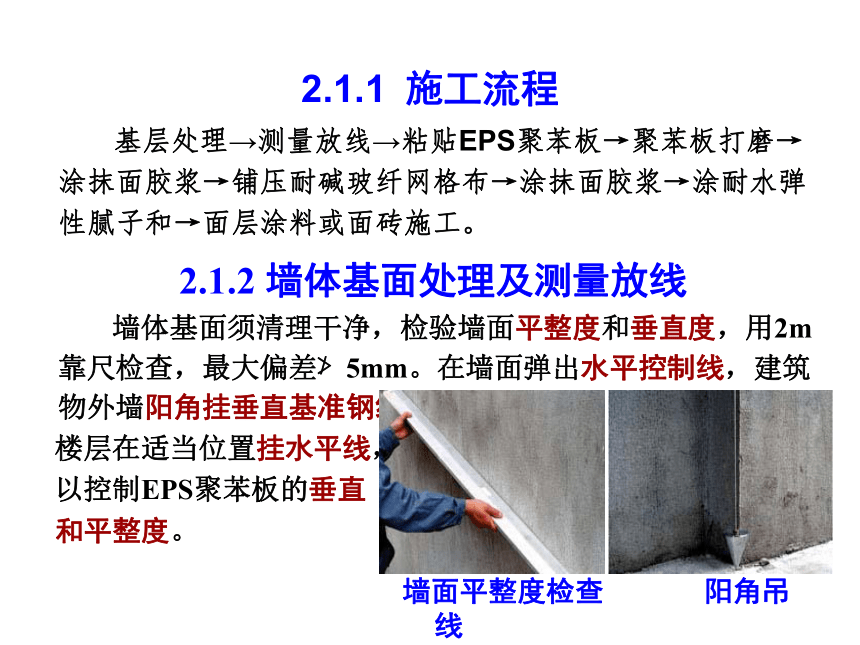

2.1.2 墙体基面处理及测量放线
墙体基面须清理干净，检验墙面平整度和垂直度，用2m靠尺检查，最大偏差≯5mm。在墙面弹出水平控制线，建筑物外墙阳角挂垂直基准钢线；每个
楼层在适当位置挂水平线，
以控制EPS聚苯板的垂直
和平整度。
墙面平整度检查 阳角吊线
2.1.3 EPS板的固定方法

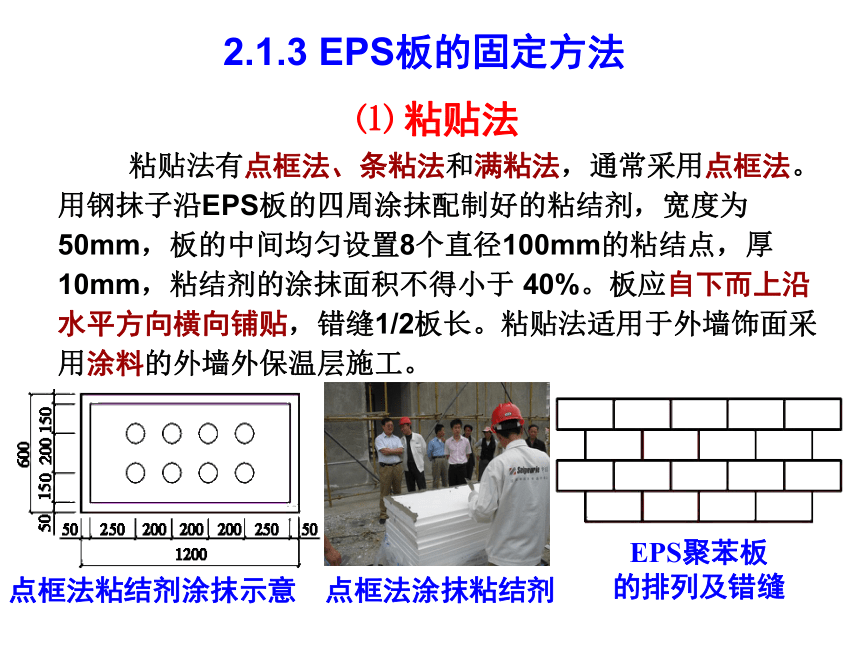

粘贴法有点框法、条粘法和满粘法，通常采用点框法。用钢抹子沿EPS板的四周涂抹配制好的粘结剂，宽度为50mm，板的中间均匀设置8个直径100mm的粘结点，厚10mm，粘结剂的涂抹面积不得小于 40%。板应自下而上沿水平方向横向铺贴，错缝1/2板长。粘贴法适用于外墙饰面采用涂料的外墙外保温层施工。
点框法粘结剂涂抹示意 点框法涂抹粘结剂
⑴ 粘贴法
EPS聚苯板
的排列及错缝

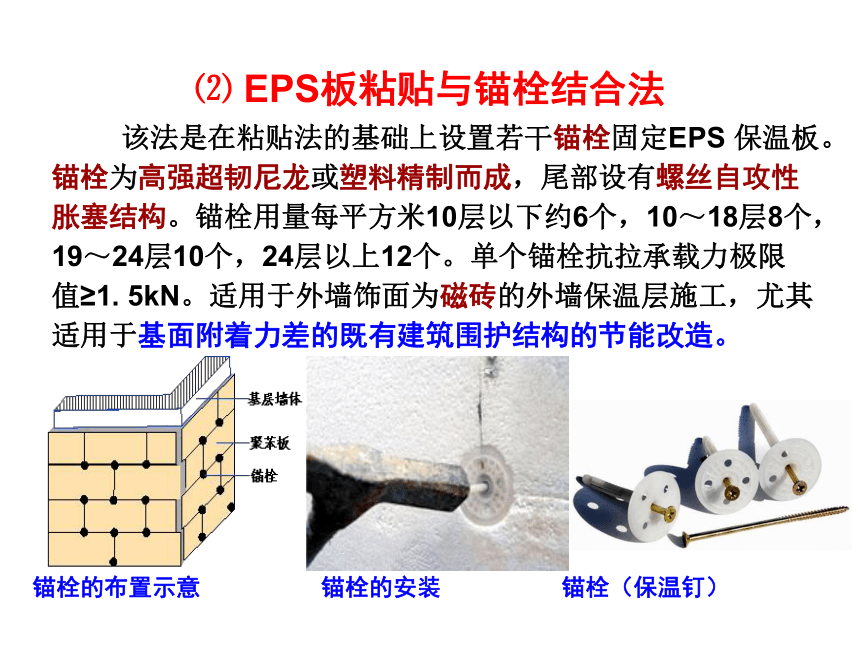

⑵ EPS板粘贴与锚栓结合法
该法是在粘贴法的基础上设置若干锚栓固定EPS 保温板。锚栓为高强超韧尼龙或塑料精制而成，尾部设有螺丝自攻性胀塞结构。锚栓用量每平方米10层以下约6个，10～18层8个，19～24层10个，24层以上12个。单个锚栓抗拉承载力极限值≥1. 5kN。适用于外墙饰面为磁砖的外墙保温层施工，尤其适用于基面附着力差的既有建筑围护结构的节能改造。
锚栓的布置示意 锚栓的安装 锚栓（保温钉）

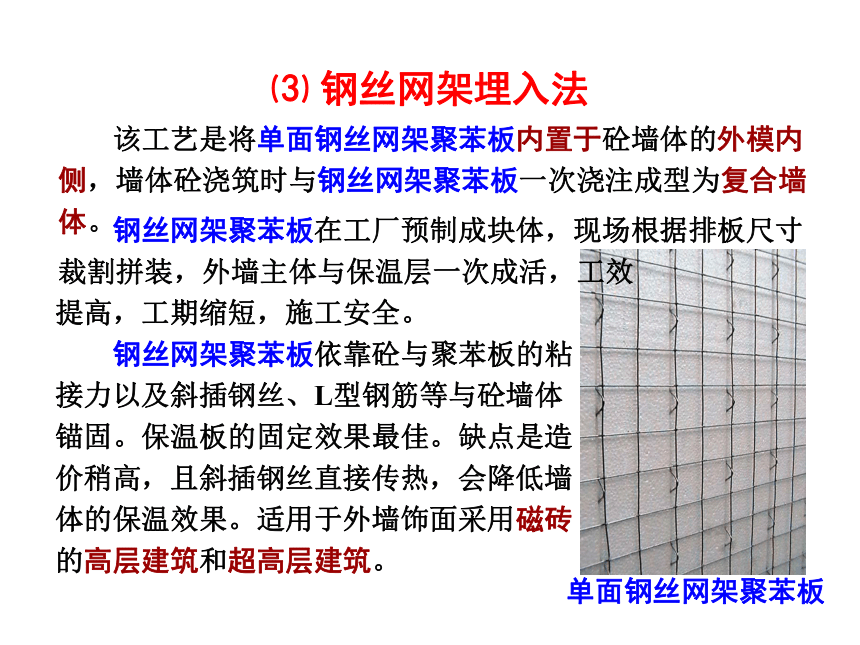

⑶ 钢丝网架埋入法
该工艺是将单面钢丝网架聚苯板内置于砼墙体的外模内侧，墙体砼浇筑时与钢丝网架聚苯板一次浇注成型为复合墙体。
单面钢丝网架聚苯板
钢丝网架聚苯板在工厂预制成块体，现场根据排板尺寸裁割拼装，外墙主体与保温层一次成活，工效
提高，工期缩短，施工安全。
钢丝网架聚苯板依靠砼与聚苯板的粘
接力以及斜插钢丝、L型钢筋等与砼墙体
锚固。保温板的固定效果最佳。缺点是造
价稍高，且斜插钢丝直接传热，会降低墙
体的保温效果。适用于外墙饰面采用磁砖
的高层建筑和超高层建筑。

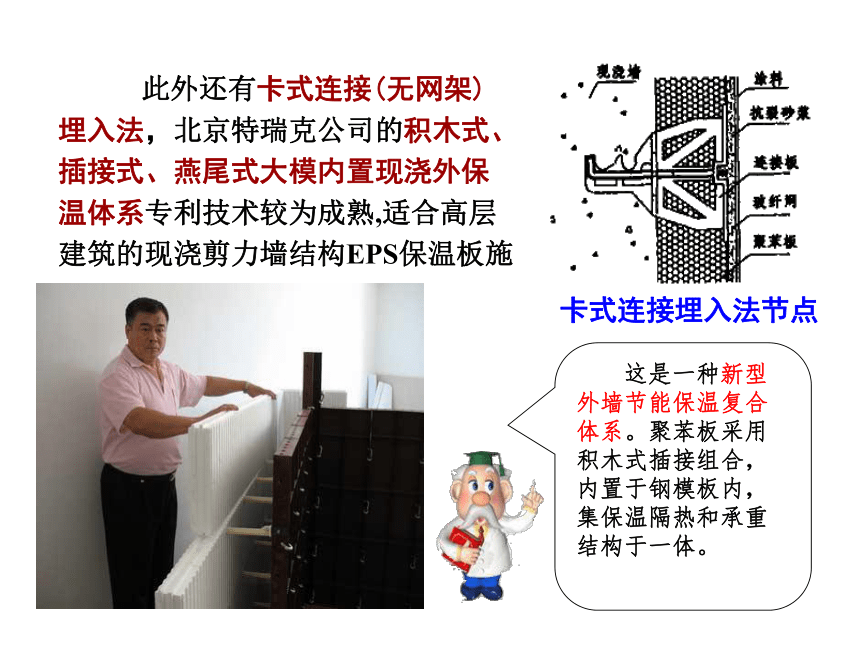

　此外还有卡式连接(无网架)埋入法，北京特瑞克公司的积木式、插接式、燕尾式大模内置现浇外保温体系专利技术较为成熟,适合高层建筑的现浇剪力墙结构EPS保温板施工。
卡式连接埋入法节点
这是一种新型
外墙节能保温复合
体系。聚苯板采用
积木式插接组合，
内置于钢模板内，
集保温隔热和承重
结构于一体。

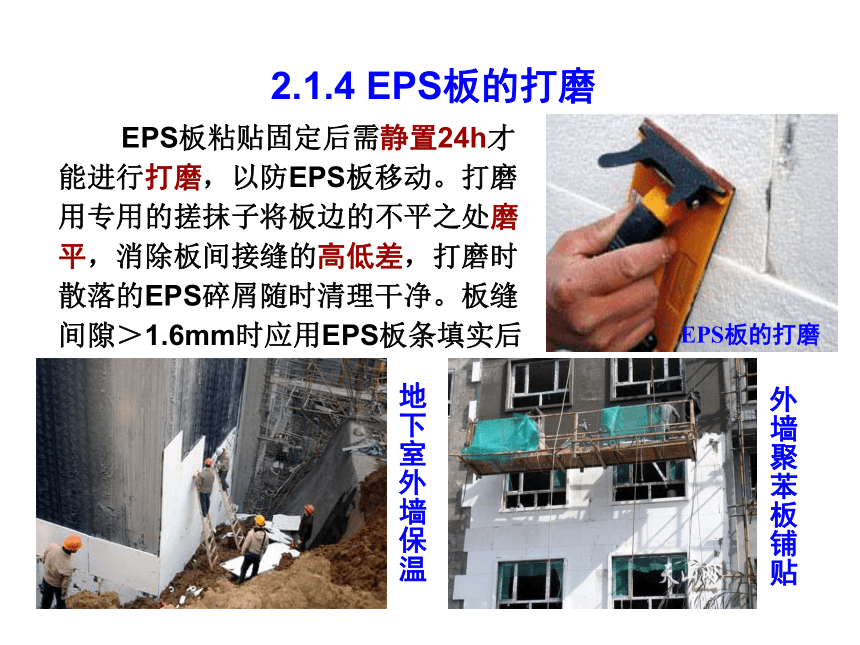

2.1.4 EPS板的打磨
EPS板粘贴固定后需静置24h才能进行打磨，以防EPS板移动。打磨用专用的搓抹子将板边的不平之处磨平，消除板间接缝的高低差，打磨时散落的EPS碎屑随时清理干净。板缝间隙＞1.6mm时应用EPS板条填实后磨平。
EPS板的打磨
地下室外墙保温
外墙聚苯板铺贴
2.1.5 网格布的铺设

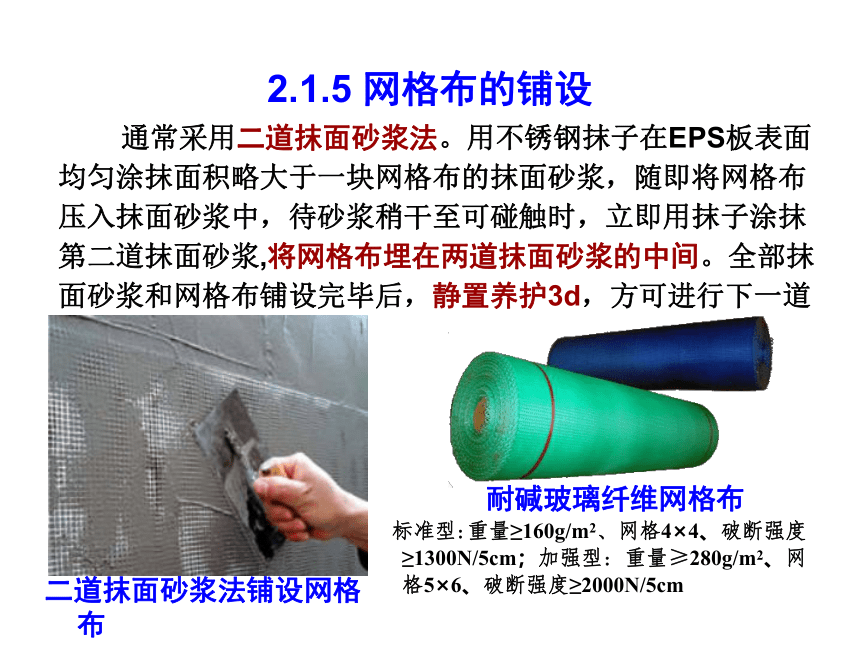

通常采用二道抹面砂浆法。用不锈钢抹子在EPS板表面均匀涂抹面积略大于一块网格布的抹面砂浆，随即将网格布压入抹面砂浆中，待砂浆稍干至可碰触时，立即用抹子涂抹第二道抹面砂浆,将网格布埋在两道抹面砂浆的中间。全部抹面砂浆和网格布铺设完毕后，静置养护3d，方可进行下一道工序的施工。
二道抹面砂浆法铺设网格布
　耐碱玻璃纤维网格布
标准型:重量≥160g/m2、网格4×4、破断强度≥1300N/5cm；加强型: 重量≥280g/m2、网格5×6、破断强度≥2000N/5cm
2.1.6 饰面层的选择
EPS复合式外墙保温层属于轻质、柔性的保温构造,饰面材料采用涂料属“柔-柔”搭配，外保温体系自重约10kg/m2；而磁砖面层外保温自重可达50kg/m2以上，即便用附加锚栓或埋入法来确保磁砖与保温层间的附着安全性，但“柔性基底-刚性面层”的构造缺陷仍然明显，磁砖背面的冷凝水易发生冻融破坏，温湿应力导致砖缝处面层开裂较难避免。EPS复合式外墙保温层的饰面层应优先选用高弹性涂料，饰面材料为石材应采用“干挂法”施工。
瓷砖饰面层
涂料饰面层
门窗洞口角部的聚苯板，应采用整块聚苯板切割出洞口，不得用碎(小)块拼接。铺设网格布时，应在洞口四角处沿450方向贴补一块标准网格布(200×300mm)，以防止角部开裂。见左下图：
2.1.7 门窗洞口及阳角的处理
门窗洞口的加强处理 玻纤网PVC护角条
外墙保温层的阳角处宜采用护角条予以加强保护。
窗洞口聚苯板拼接
挤塑板(XPS)是通过加热挤塑而制成的硬质泡沫材料。相对于EPS，XPS具有强度较高、导热系数较小、隔汽性能较好、吸水性低等优点。30mm厚的XPS保温板，其效果相当于50mm厚EPS聚苯板，120mm厚水泥珍珠岩。
2.2 XPS挤塑板外保温施工
挤塑型聚苯乙烯板XPS
常用规格900～1200×600,厚度20～60mm,密度30～40kg/m3
挤塑板XPS的性能优于EPS聚苯板，但价格也高出1倍以上,其施工工艺与EPS聚苯板基本相同。
11.2.2 胶粉聚苯颗粒外墙外保温
胶粉聚苯颗粒外墙外保温采用胶粉聚苯颗粒保温浆料保温隔热材料，抹在基层墙体表面，保温浆料的防护层为嵌埋有耐碱玻璃纤维网格布增强的聚合物抗裂砂浆，属薄型抹灰面层。
（1）采用预混合干拌技术，将保温胶凝材料与各种外加剂混合包装，聚苯颗粒按袋分装，到施工现场以袋为单位配合比加水混合搅拌成膏状材料，计量容易控制，保证配比准确。
（2）采用同种材料冲筋，保证保温层厚度控制准确，保温效果一致。
（3）从原材料本身出发，采用高吸水树脂及水溶性高分子外加剂，解决了一次抹灰太薄的问题，保证一次抹灰4～6cm，粘结力强，不滑坠、干缩小。
（4）抗裂防护层增强保温抗裂能力，杜绝质量通病。
1. 胶粉聚苯颗粒外墙外保温工程特点
胶粉聚苯颗粒外墙外保温施工工艺流程：
基层墙体处理→涂刷界面剂→吊垂、套方、弹控制线→贴饼、冲筋、作口→抹第一遍聚苯颗粒保温浆料→（24 小时后）抹第二遍聚苯颗粒保温浆料→（晾干后）划分格线、开分格槽、粘贴分格条、滴水槽→抹抗裂砂浆→铺压玻纤网格布→抗裂砂浆找平、压光→涂刷防水弹性底漆→刮柔性耐水腻子→验收。
2. 胶粉聚苯颗粒外墙外保温施工要点
施工要点：
（1）基层墙体表面应清理干净，无油渍、浮尘，大于10mm 的突起部分应铲平。经过处理符合要求的基层墙体表面，均应涂刷界面砂浆，如为粘土砖可浇水淋湿。
（2）保温隔热层的厚度，不得出现偏差。保温浆料每遍抹灰厚度不宜超过25mm，需分多遍抹灰时，施工的时间间隔应在24 小时以上，抗裂砂浆防护层施工，应在保温浆料充分干燥固化后进行。
（3）抗裂砂浆中铺设的耐碱玻璃纤维网格布时，其搭接长度不小于100mm，采用加强网格布时，只对接，不搭接（包括阴阳墙角部分）。网格布铺贴应平整、无褶皱。砂浆饱满度应为100%，严禁干搭接。
（4）饰面如为面砖时，则应在保温层表面铺设一层与基层墙体拉牢的四角钢镀锌丝网（丝径1.2mm，孔径20mm×20mm，网边搭接40mm，用双股Φ7 镀锌钢丝绑扎，@150），再抹抗裂砂浆作为防护层，面砖用胶粘剂粘贴在防护层上。涂料饰面时，保温层分为一般型和加强型。加强型用于建筑物高度大于30m而且保温层厚度大于60mm，加强型的做法是在保温层中距外表面20mm 铺设一层六角镀锌钢丝网（丝径0.8mm，孔径25mm×25mm）与基层墙体拉牢。
（5）墙面分格缝可根据设计要求设置，施工时应符合现行的国家和行业标准、规范、规程的要求。
（6）变形缝盖板可采用1mm 厚铝板或0.7mm 厚镀锌薄钢板。凡盖缝板外侧抹灰时，均应在与抹灰层相接触的盖缝板部位钻孔，钻孔面积大约应占接触面积的25%左右，增加抹灰层与基础的咬合作用。
（7）抹灰、抹保温浆料及涂料的环境温度应大于5℃，严禁在雨中施工，遇雨或雨季施工应有可靠的保证措施，抹灰、抹保温浆料应避免阳光暴晒和5 级以上大风天气施工。
（8）施工人员应经过培训考核合格。施工完工后，应做好成品保护工作，防止施工污染；拆卸脚手架或升降外挂架时，应保护墙面免受碰撞；严禁踩踏窗台、10线脚；损坏部位的墙面应及时修补。
11.3屋面节能工程施工
保温屋面的种类一般分现浇类和保温板类两种，现浇类包括：现浇膨胀珍珠岩保温屋面、现浇水泥蛭石保温屋面；保温板类包括：硬质聚氨酯泡沫塑料保温屋面、饰面聚苯板保温屋面和水泥聚苯板保温屋面等。
11.3.1 现浇膨胀珍珠岩保温屋面施工
施工要点
（1）拌合水泥珍珠岩浆
水泥和珍珠岩按设计规定的配合比用搅拌机或人工干拌均匀，再加水拌合。水灰比不宜过高，否则珍珠岩将由于体轻而上浮，发生离析现象。灰浆稠度以外观松散，手捏成团不散，挤不出灰浆或只能挤出极少量灰浆为宜。
（2）铺设水泥珍珠岩浆根据设计对屋面坡度和不同部位厚度要求，先将屋面各控制点处的保温层铺好，然后根据已铺好的控制点的厚度拉线控制保温层的虚铺厚度。铺设厚度与设计厚度的百分比称为压缩率，一般采用130%左右。而后进行大面积铺设。铺设后可用木夯轻轻夯实，以铺设厚度夯至设计厚度为控制标准。
（3）铺设找平层
珍珠岩灰浆浇捣夯实后，由于其表面粗糙，于铺设防水卷材不利，因此，必须再做1:3 水泥砂浆找平层一层，厚度为7～10mm。可在保温层做好后2～3d 再做找平层。整个保温隔热层包括找平层在内，抗压强度可达1MPa 以上。
（4）屋面养护
由于珍珠岩灰浆含水量较少，且水分散发较快，因此保温层应在浇捣完毕一周以内浇水养护。在夏季，保温层施工完毕 10d 后，即可完全干燥，铺设卷材。
11.3.2 现浇水泥蛭石保温屋面施工
1.现浇水泥蛭石保温屋面的材料要求
现浇水泥蛭石保温屋面所用材料主要有水泥和蛭石。其中水泥的强度等级应不低于32.5 号，一般选用42.5 号普通硅酸盐水泥；膨胀蛭石可选用5～20mm 的大颗粒级配。水泥与膨胀蛭石的体积比，一般为1：12。水泥水灰比一般为1:2.4～2.6（体积比）。现场检查方法是：将拌好的水泥蛭石浆用手紧捏成团不散，并稍有水泥浆滴下时为宜。
2.施工要点
（1）拌合水泥蛭石浆
水泥蛭石浆一般采用人工拌合的方式。拌合时，先将一定数量的水与水泥调成水泥净浆，然后用小桶将水泥浆均匀地泼在膨胀蛭石上，随泼随拌，拌合均匀。
（2）设置分仓缝
铺设屋面保温隔热层时，应设置分仓缝，以控制温度应力对屋面的影响。分仓施工时，每仓宽度宜为700～900mm。一般采用木板分隔，亦可采用特制的钢筋尺控制宽度和铺设厚度。
（3）铺设水泥蛭石浆
由于膨胀蛭石吸水较快，施工时宜将原材料运至铺设地点，随拌随铺，以确保水灰比准确和施工质量。铺厚度一般为设计厚度的130%（不包括找平层），应尽量使膨胀蛭石颗粒的层理平面与铺设平面平行，铺后应用木拍板拍实抹平至设计厚度。
（4）铺设找平层
水泥蛭石砂浆压实抹平后，应立即抹找平层，不得分两个阶段施工。找平层砂浆配合比为：42.5 号水泥:粗砂:细砂=1:2:1，稠度为70～80mm。找平层抹好后，一般可不必洒水养护。
聚氨酯硬泡体是目前最理想的保温防水一体化材料，导热系数仅为EPS聚苯板的1/2；超强的自粘性能(无需任何中间粘结材料),与屋面及外墙粘结牢固，抗风揭和抗负风压性能良好；离明火自熄,燃烧时只炭化不滴淌；均匀喷涂在外墙或屋面表面，硬质泡沫形成无缝屋盖和整体外墙保温壳体，防水抗渗性能优异。
11.3.3 聚氨酯泡沫塑料保温屋面施工
A组份 异氢酸酯(黑料) B组份 聚醚多元醇(俗称白料)
聚氨酯发泡材料
高压聚氨酯发泡机
聚氨酯硬泡喷涂是用聚氨酯黑白两种料胶体采用高压(大于10Mpa)无气喷涂机，混合式高速旋转及剧烈撞击在枪口上形成均匀细小雾状点滴喷涂在物体表面，几秒内产生无数微小的相连但独立的封闭泡孔结构，整个屋面形成无缝的渗透深的粘接牢固的保温防水层。
屋面防水保温 屋面隔热 贮罐保温 PU浇注管道
高压无气喷涂机
聚氨酯硬泡保温防水屋面喷涂施工
施工现场温度不宜低于150C，空气相对湿度宜小于85%，风力应小于3级，否则聚氨酯硬泡体泡沫在风力作用下会四处飞扬，无法保证聚氨酯硬泡体喷涂层表面呈现连续的、均匀的喷涂波纹，当风力大于3级时，应采取挡风措施。
　　 屋面结构层应设找坡层或找平层。找坡层或找平层应坚实、平整干燥。平屋面的排水坡度不应小于2%，天沟、檐沟的纵向排水坡度不应小于1%。
　　 屋面与山墙、女儿墙、天沟、檐沟以及突出屋面结构的连接处应为圆弧形，圆弧半径R=80～100mm。屋面上设备、管线等应在聚氨酯硬泡体防水保温喷涂施工前安装就位，避免割破防水保温层的表面。
聚氨酯硬泡喷涂施工
喷涂施工完的
聚氨酯防水保温层
11.3.4 饰面聚苯板保温屋面施工
1.饰面聚苯板保温屋面材料要求
饰面聚苯板是用聚苯乙烯泡沫塑料做保温层，其下用BP 粘结剂与屋面基层粘结牢固，其上面抹用ST 水泥拌制的水泥砂浆，形成硬质表面，并作为找平层，然后进行上层防水施工的屋面。
2.施工要点
（1）基层清理
饰面聚苯板铺设前，应先将屋面隔气层清理干净。
（2）铺设聚苯板
铺设聚苯保温板时，先用料铲或刮刀将膏状BP 粘结剂均匀地抹在隔气层上，厚度控制在10mm 以内，再用磙子找平，然后将聚苯板满贴其上。铺板时，应用手压揉拍打使板与基层粘接牢固，缝隙内用BP 粘结剂塞实抹平，所有接缝处需用粘结剂贴一条100mm 宽的浸胶耐碱玻璃纤维布，以增强保温层的整体性。BP 粘结剂与水的重量配合比为1:0.6，用料槽搅拌，并控制每次的拌合料在40min 内用完。
（3）铺设找平层
ST 水泥砂浆找平层，其厚度一般为20mm，可在饰面聚苯板铺贴4h 后进行。施工时，先将水泥（包括BP 粘结剂）、细砂和水按1:2:0.5 的配合比倒入搅拌机中，拌合5min 后，出料尽快使用。找平层施工时，要一次抹平压光，施工人员应站在跳板上操作，以防压裂饰面聚苯板，分仓缝按60mm 设置，缝宽20mm ，缝内填塞防水油膏。完工后7d内必须浇水养护，以防裂缝产生。
11.3.5 水泥聚苯板保温屋面施工
1.水泥聚苯板
水泥聚苯板是由聚苯乙烯泡沫塑料下脚料及回收的旧包装破碎的颗粒，加入适量水泥、EC 起泡荆和EC 粘结剂，经成形养护而成的板材。
2.施工要点
（1）基层准备
铺设水泥聚苯板前，宜于隔气层上均匀涂刷界面处理剂，其配合比为：水:TY粘结剂＝1:1。
（2）铺设保温板材
铺板施工时，先于界面处理剂上，铺 10mm 厚1:3 水泥砂浆结合层，然后将保温板材平稳地铺压其上。板与板间自然接铺，对缝或错缝铺砌均可，缝隙用砂浆填塞。为防止大面积屋面热胀冷缩引起开裂，施工时按≤700m2 的面积断开，并做通气槽和通气孔，以确保质量。
（3）铺设水泥砂浆找平层
水泥聚苯板上抹水泥砂浆找平层，是在板材铺设 0.5d 后，在板面适量洒水湿润，再在其上刷界面处理剂，其配合比为1:2.5。第一遍厚8～10mm，用刮杆摊平，木抹压实；第二遍在24h 后抹灰，厚度为15～20mm。找平层分格缝（纵横间距）按60mm 设置，缝宽20mm ，缝内填塞防水油膏。完工后7d 内必须浇水养护，以防裂缝产生。
11.3.6 屋面节能工程质量要求及检查方法
屋面节能工程施工中，应及时对屋面基层、保温隔热层、保护层、防水层、面层等材料和构造进行检查。其主要检查内容包括：
基层；保温层的数设方式、厚度；板材缝隙填充质量；屋面热桥部位；隔汽层。
一般屋面基层施工完毕，才进行屋面保温隔热工程的施工，因此，应先检查屋面基层的施工质量。常见的屋面保温材料包括松散保温材料、现浇保温材料、喷涂保温材料、板材、块材等，为避免保温隔热层受潮、浸泡或受损，屋面保温隔热层施工完成后，应及时进行找平层和防水层的施工。
