第9章 防水工程

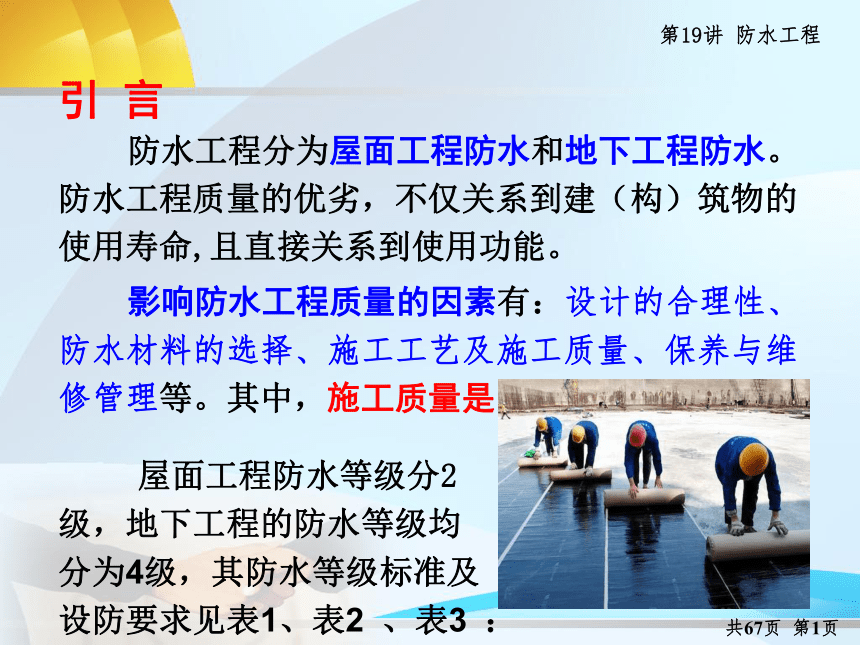

引 言
防水工程分为屋面工程防水和地下工程防水。防水工程质量的优劣，不仅关系到建（构）筑物的使用寿命,且直接关系到使用功能。
屋面工程防水等级分2级，地下工程的防水等级均分为4级，其防水等级标准及设防要求见表1、表2 、表3 ：
第19讲 防水工程
影响防水工程质量的因素有：设计的合理性、防水材料的选择、施工工艺及施工质量、保养与维修管理等。其中，施工质量是关键因素。
共67页 第1页

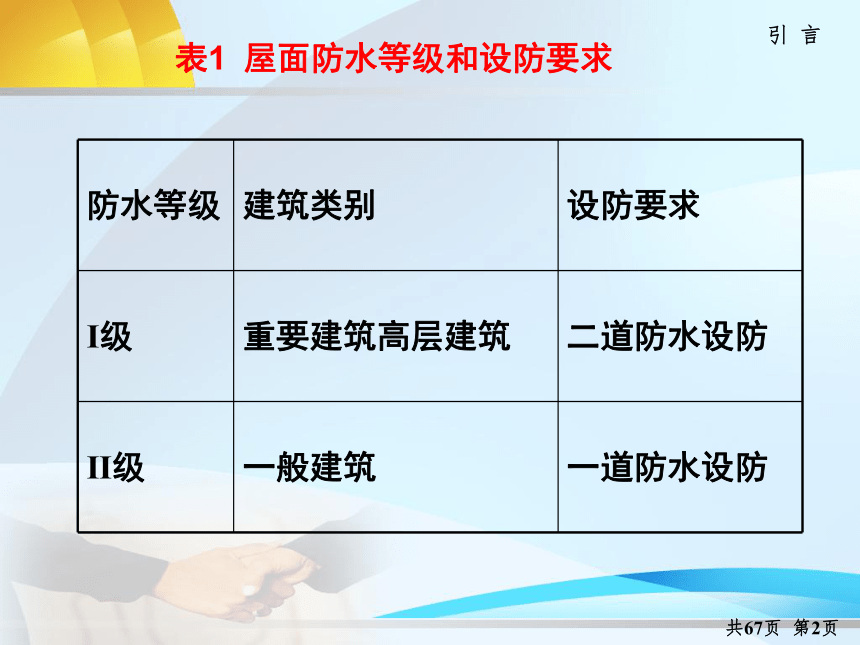

表1 屋面防水等级和设防要求
引 言
共67页 第2页
防水等级 建筑类别 设防要求
Ⅰ级 重要建筑高层建筑 二道防水设防
Ⅱ级 一般建筑 一道防水设防

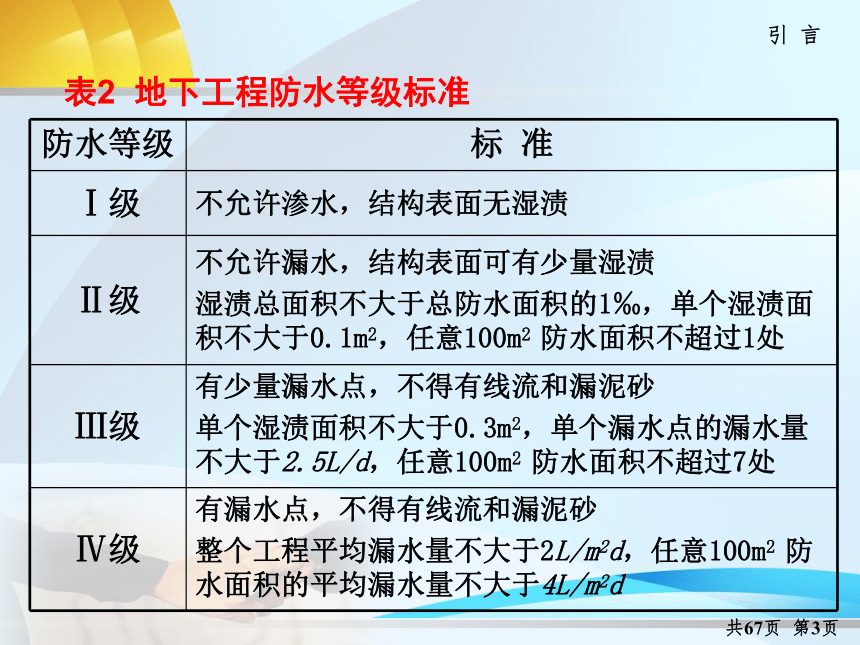

表2 地下工程防水等级标准
防水等级 标 准
Ⅰ级 不允许渗水，结构表面无湿渍
Ⅱ级 不允许漏水，结构表面可有少量湿渍
湿渍总面积不大于总防水面积的1‰，单个湿渍面积不大于0.1m2，任意100m2 防水面积不超过1处
Ⅲ级 有少量漏水点，不得有线流和漏泥砂
单个湿渍面积不大于0.3m2，单个漏水点的漏水量不大于2.5L/d，任意100m2 防水面积不超过7处
Ⅳ级 有漏水点，不得有线流和漏泥砂
整个工程平均漏水量不大于2L/m2d，任意100m2 防水面积的平均漏水量不大于4L/m2d
引 言
共67页 第3页

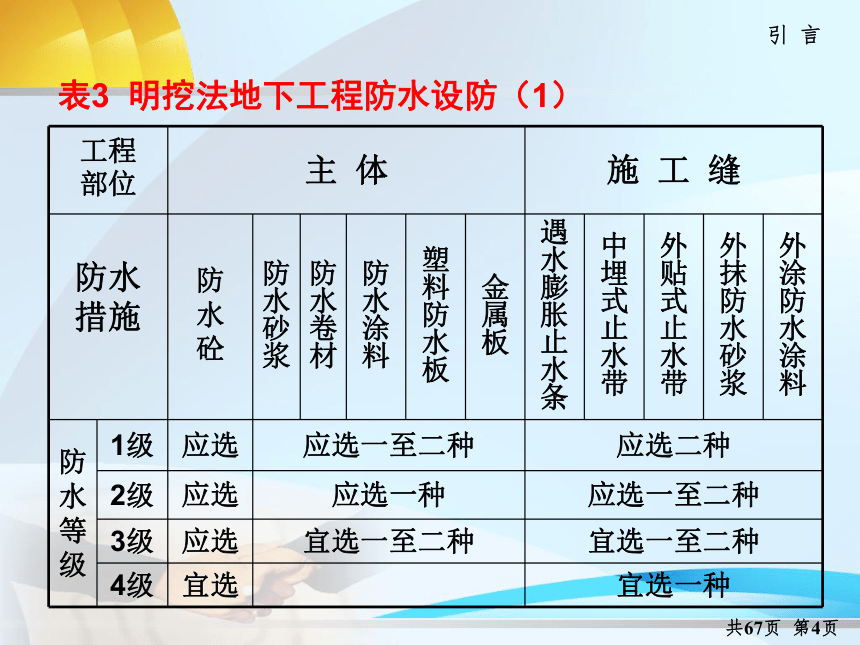

表3 明挖法地下工程防水设防（1）
工程
部位 主 体 施 工 缝
防水
措施
防
水
砼 防水砂浆 防水卷材 防水涂料 塑料防水板 金属板 遇水膨胀止水条 中埋式止水带 外贴式止水带 外抹防水砂浆 外涂防水涂料
防水等级 1级 应选 应选一至二种 应选二种
2级 应选 应选一种 应选一至二种
3级 应选 宜选一至二种 宜选一至二种
4级 宜选 宜选一种
引 言
共67页 第4页

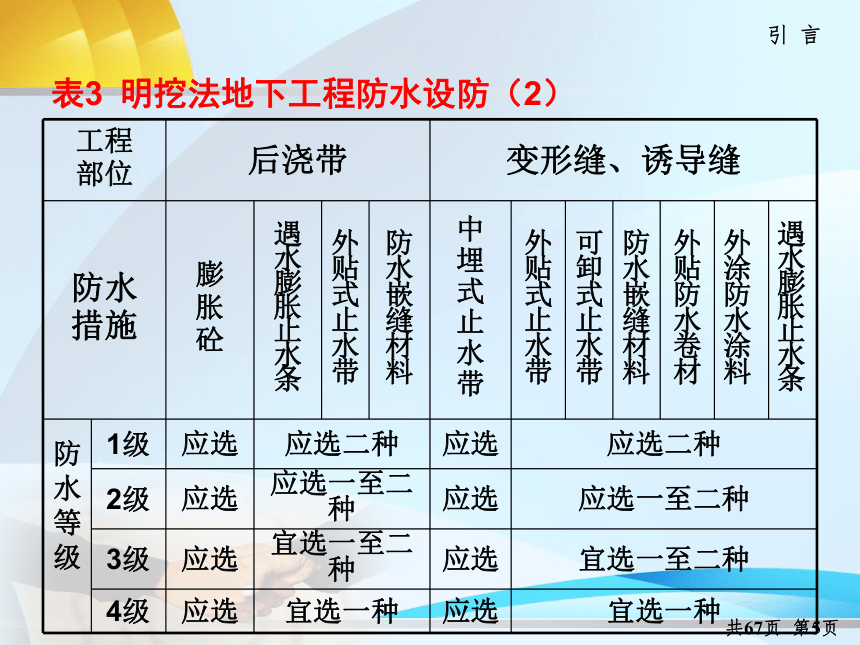

表3 明挖法地下工程防水设防（2）
工程
部位 后浇带 变形缝、诱导缝
防水
措施 膨
胀
砼 遇水膨胀止水条 外贴式止水带 防水嵌缝材料 中
埋
式
止
水
带 外贴式止水带 可卸式止水带 防水嵌缝材料 外贴防水卷材 外涂防水涂料 遇水膨胀止水条
防水等级
1级 应选 应选二种 应选 应选二种
2级 应选 应选一至二种 应选 应选一至二种
3级 应选 宜选一至二种 应选 宜选一至二种
4级 应选 宜选一种 应选 宜选一种
引 言
共67页 第5页

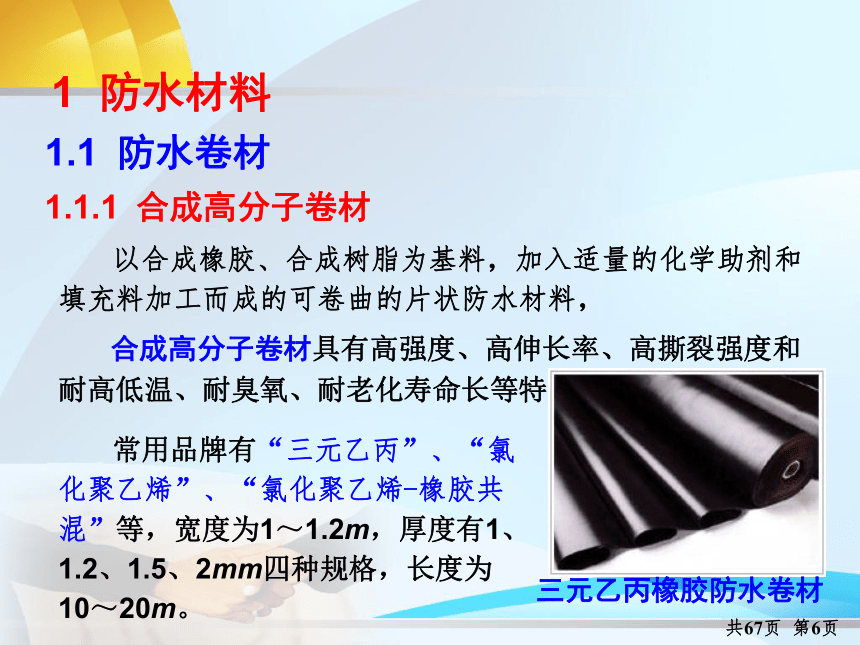

1 防水材料
1.1 防水卷材
1.1.1 合成高分子卷材
以合成橡胶、合成树脂为基料，加入适量的化学助剂和填充料加工而成的可卷曲的片状防水材料，
合成高分子卷材具有高强度、高伸长率、高撕裂强度和耐高低温、耐臭氧、耐老化寿命长等特性。
三元乙丙橡胶防水卷材
常用品牌有“三元乙丙”、“氯化聚乙烯”、“氯化聚乙烯-橡胶共混”等，宽度为1～1.2m，厚度有1、1.2、1.5、2mm四种规格，长度为10～20m。
共67页 第6页

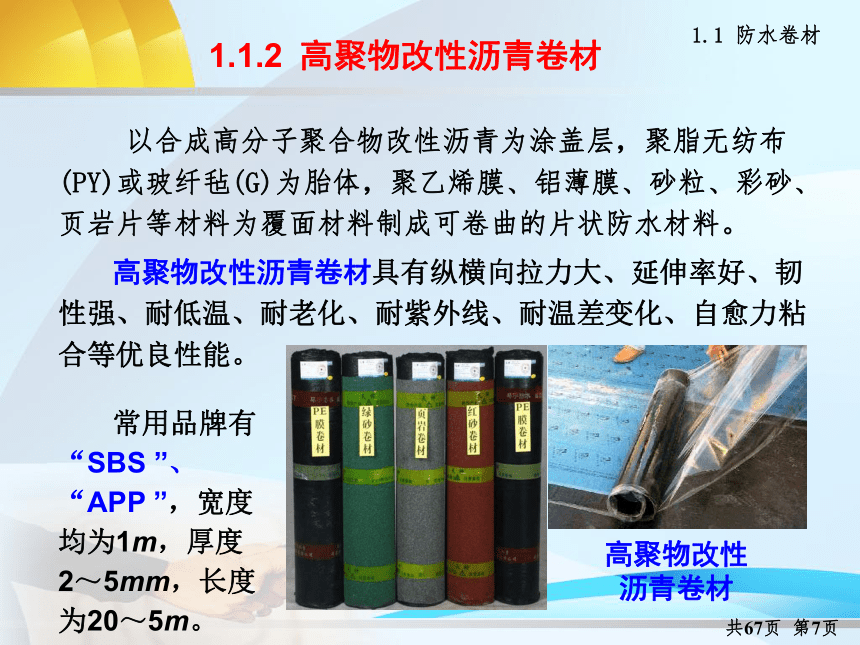

1.1.2 高聚物改性沥青卷材
以合成高分子聚合物改性沥青为涂盖层，聚脂无纺布(PY)或玻纤毡(G)为胎体，聚乙烯膜、铝薄膜、砂粒、彩砂、页岩片等材料为覆面材料制成可卷曲的片状防水材料。
高聚物改性沥青卷材具有纵横向拉力大、延伸率好、韧性强、耐低温、耐老化、耐紫外线、耐温差变化、自愈力粘合等优良性能。
常用品牌有 “SBS ”、“APP ”，宽度均为1m，厚度2～5mm，长度为20～5m。
高聚物改性
沥青卷材
1.1 防水卷材
共67页 第7页

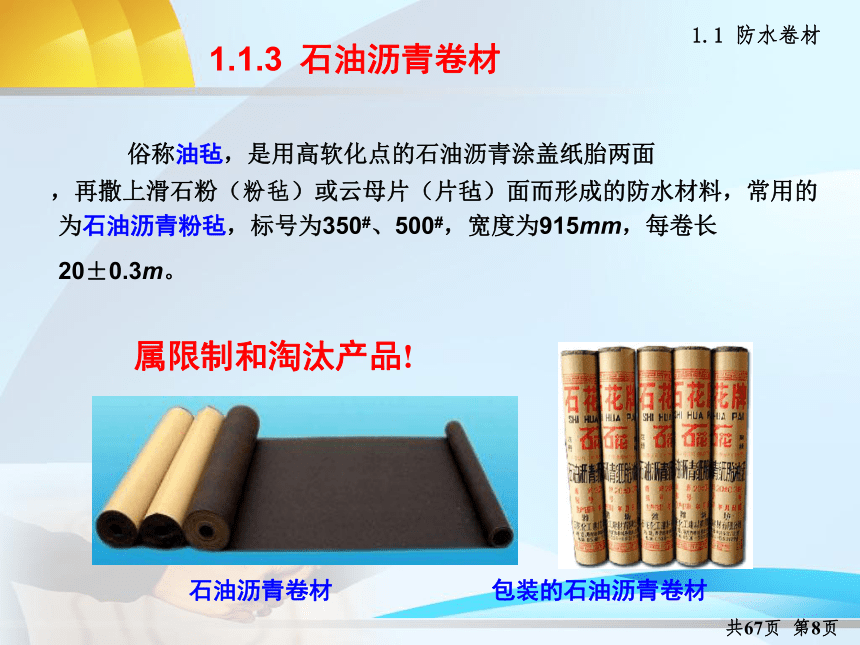

1.1.3 石油沥青卷材
俗称油毡，是用高软化点的石油沥青涂盖纸胎两面
，再撒上滑石粉（粉毡）或云母片（片毡）面而形成的防水材料，常用的为石油沥青粉毡，标号为350#、500#，宽度为915mm，每卷长20±0.3m。
石油沥青卷材 包装的石油沥青卷材
1.1 防水卷材
属限制和淘汰产品!
共67页 第8页
1.1.4 胶粘剂
高聚物改性沥青卷材的胶粘剂主要有氯丁橡胶改性沥青胶粘剂、CCTP抗腐耐水冷胶料，前者主要用于卷材基层、卷材与卷材的粘结，后者具有抗腐蚀、耐酸碱、防水和耐低温等特殊性能。
合成高分子卷材的胶粘剂主要有氯丁系胶粘剂（404胶）、丁基胶粘剂、BX-12胶粘剂等。此类胶粘剂均由厂家配套供应。
氯丁橡胶胶粘剂
1.1 防水卷材
共67页 第9页
1.1.5 基层处理剂（冷底子油）
基层处理剂与卷材和基层的相容性好、干燥快、渗透力强，适用于对粘接力有特殊要求的卷材防水工程。
冷底子油是油毡防水屋面的基层处理剂，由10#或30#石油沥青与汽油以3：7的配比调制的冷底子油为快挥发性冷底子油，涂刷后5～10h干燥。
1.1.6 沥青胶（玛偙脂）
以沥青按一定配比掺入填充料混合熬制脱水而成，用于粘贴油毡防水层或作为沥青防水涂层或接头填缝之用。
橡胶改性沥青
基层处理剂
乳化沥青
(冷马蹄酯、冷底油）
1.1 防水卷材
共67页 第10页
1.2 防水涂料
防水涂料有薄质涂料和厚质涂料之分，薄质涂料主要是高聚物改性沥青防水涂料和合成高分子防水涂料，厚质涂料主要是沥青基涂料。按其形态又可分为溶剂型、反应型 和水乳型 三类。
溶剂型涂料成膜迅速，但易燃、有毒；
反应型涂料是由两个组分构成，涂料成膜时体积不收缩，但配制须精确；
水乳型涂料可在较潮湿的基面上施工，但粘结力较差，且低温时成膜困难。
1 防水材料
共67页 第11页
1.2.1 合成高分子防水涂料
是以合成橡胶或合成树脂为成膜物质，配制成的反应型、水乳型或溶剂型防水涂料，具有高弹性、防水性、耐久性和优良的耐高低温性能。常见的有聚胺脂防水涂料、丙烯酸防水涂料、有机硅防水涂料。
丙烯酸屋面防水涂料 有机硅防水涂料
聚氨酯防水涂料
(双组份)
1.2 防水涂料
共67页 第12页
1.2.2 高聚物改性沥青防水涂料
是以沥青为基料、用高分子聚合物进行改性配制成的水乳型或溶剂型防水涂料，其柔韧性、抗裂性、强度、耐高低温性能及寿命均有较大改善，常见的有氯丁橡胶改性沥青涂料、SBS改性沥青涂料、APP改性沥青涂料、再生橡胶改性沥青涂料、PVC改性煤焦油涂料。
氯丁橡胶防水涂料 SBS改性沥青防水涂料 PVC水性防水涂料
溶剂型 水乳型\单组份 水乳型\单组份
1.2 防水涂料
共67页 第13页
1.2.3 沥青基涂料
是以沥青为基料配制成的水乳型或溶剂型防水涂料。常见的有石灰乳化沥青涂料、石棉乳化沥青涂料和膨润土乳化沥青涂料。（限制和淘汰产品！）
1.2.4 胎体增强材料
亦称加筋材料、加筋布。主要是指聚脂、化纤无纺布和玻璃纤维网格布。
水性沥青基涂料
玻璃纤维
耐碱增强网格布
1.2 防水涂料
共67页 第14页
防水等级 合成高分子防水涂膜 聚合物水泥防水涂膜 高聚物改性沥青防水涂膜
Ⅰ级 1.5 1.5 2.0
Ⅱ级 2.0 2.0 3.0
1.2.5 每道涂膜防水层的最小厚度（mm）
1.2 防水涂料
共67页 第15页
1.3 结构自防水砼
结构自防水砼是以调整砼配合比或掺外加剂的方法来提高砼的密实度、抗渗性、抗蚀性，满足设计对地下建筑的抗渗要求，达到防水的目的。结构自防水具有施工简便、工期短、造价低、耐久性好等优点，是地下建筑防水工程的一种主要方法。常用的防水砼有普通防水砼、外加剂砼。
1 防水材料
1.3.1 普通防水砼
是通过控制材料选择和砼拌制、浇筑、振捣的施工质量，减少砼内部的空隙和消除空隙间的连通，从而达到防水要求。
共67页 第16页
1.3.2 外加剂防水砼
外加剂防水砼是在砼中掺入一定的外加剂，改善砼的性能和结构组成，提高砼的密实性和抗渗性，从而达到防水目的。常用的外加剂防水砼有：三乙醇胺防水砼，加气剂防水砼，减水剂防水砼，氯化铁防水砼。
1.3.3 止水带
止水带是变形缝的必用防水配件，作用是阻止地下水沿沉降缝渗入室内，当缝两侧建筑沉降不一致时，止水带可以变形继续起阻水的作用，一旦沉降缝渗水，又可依托止水带进行堵漏修补。
1.3 结构自防水砼
共67页 第17页
止水带的材料有橡胶止水带、塑料止水带、钢板止水带和橡胶加钢边止水带 5 种，我国多用橡胶止水带。止水带的形状有多种。见右图：
PVC塑料止水带
橡胶止水带
橡胶加钢边止水带
1.3 结构自防水砼
共67页 第18页
普通水泥砂浆防水层的配合比
名称 配合比(质量比) 水灰比 适用范围
水泥 砂
水泥浆 1 － 0.55~0.60 水泥砂浆防水层的第一层
水泥浆 1 － 0.37~0.40 水泥砂浆防水层的第三、五层
水泥
砂浆 1 1.5~2.0 0.40~0.50 水泥砂浆防水层的第二、四层
1.4 防水砂浆
防水砂浆有水泥砂浆、素灰(纯水泥浆)。水泥品种应按设计要求选用，其强度等级不应低于32.5级，不得使用过期或受潮结块水泥；砂宜用粒径3mm以下、含泥量不得大于1％的中砂，硫化物和硫酸盐含量不得大于1%。
1 防水材料
共67页 第19页
