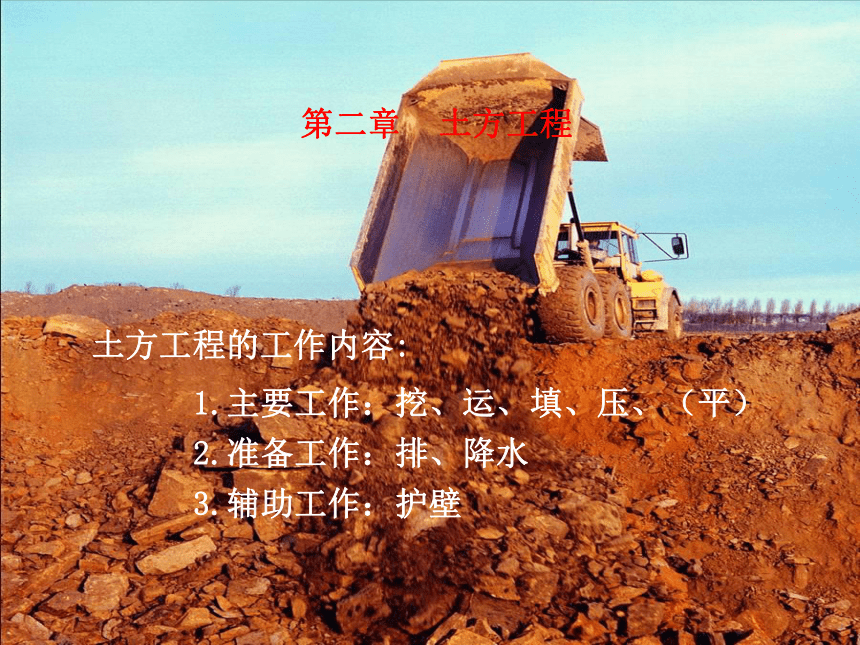

第二章 土方工程
土方工程的工作内容:
1.主要工作：挖、运、填、压、（平）
2.准备工作：排、降水
3.辅助工作：护壁

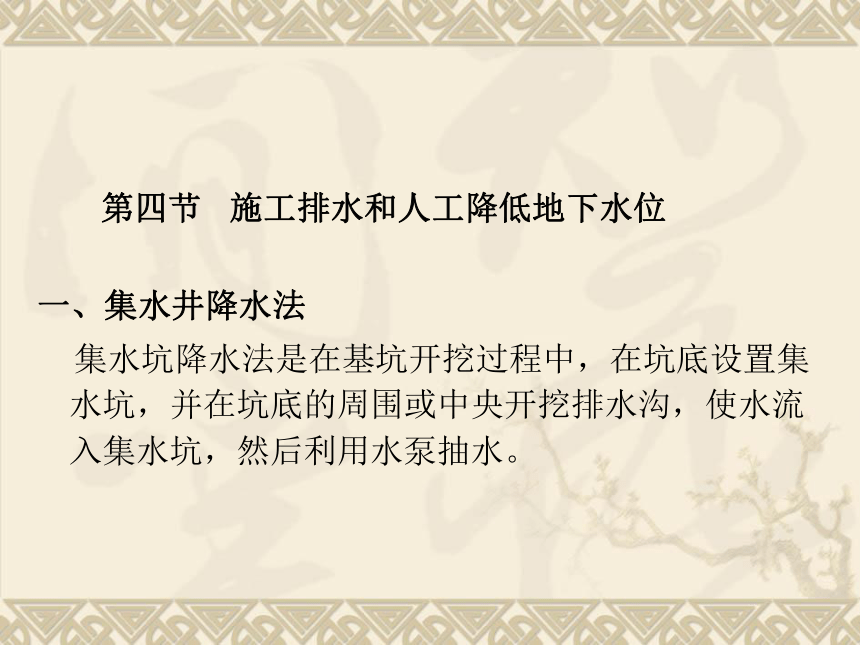

第四节 施工排水和人工降低地下水位
一、集水井降水法
集水坑降水法是在基坑开挖过程中，在坑底设置集水坑，并在坑底的周围或中央开挖排水沟，使水流入集水坑，然后利用水泵抽水。

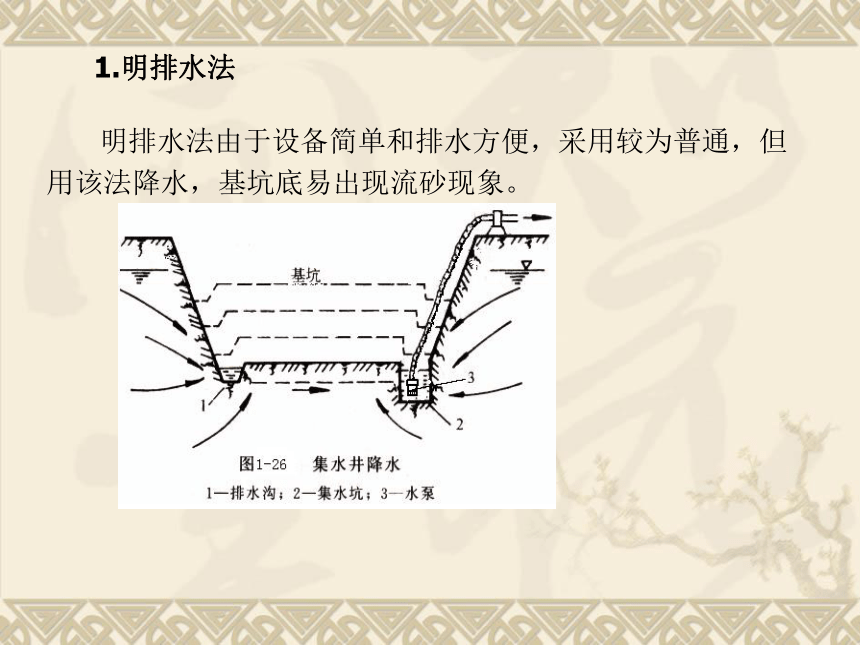

1.明排水法
明排水法由于设备简单和排水方便，采用较为普通，但用该法降水，基坑底易出现流砂现象。
1.明排水法
明排水法由于设备简单和排水方便，采用较为普通，但用该法降水，基坑底易出现流砂现象。
防治流砂的措施：
⑴抢挖法
⑵打板桩法
⑶水下挖土法
⑷人工降低地下水位
⑸地下连续墙法

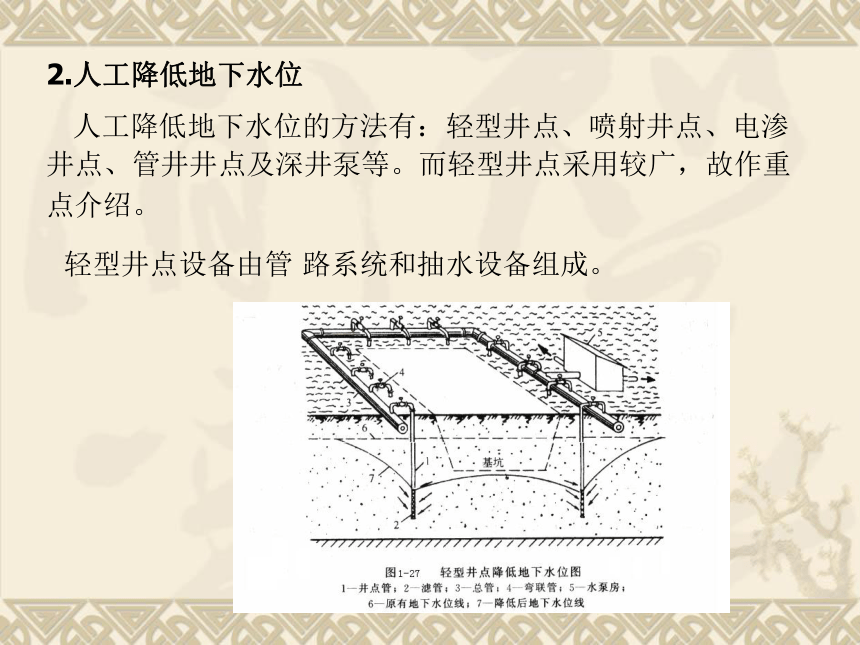

2.人工降低地下水位
人工降低地下水位的方法有：轻型井点、喷射井点、电渗井点、管井井点及深井泵等。而轻型井点采用较广，故作重点介绍。
轻型井点设备由管 路系统和抽水设备组成。

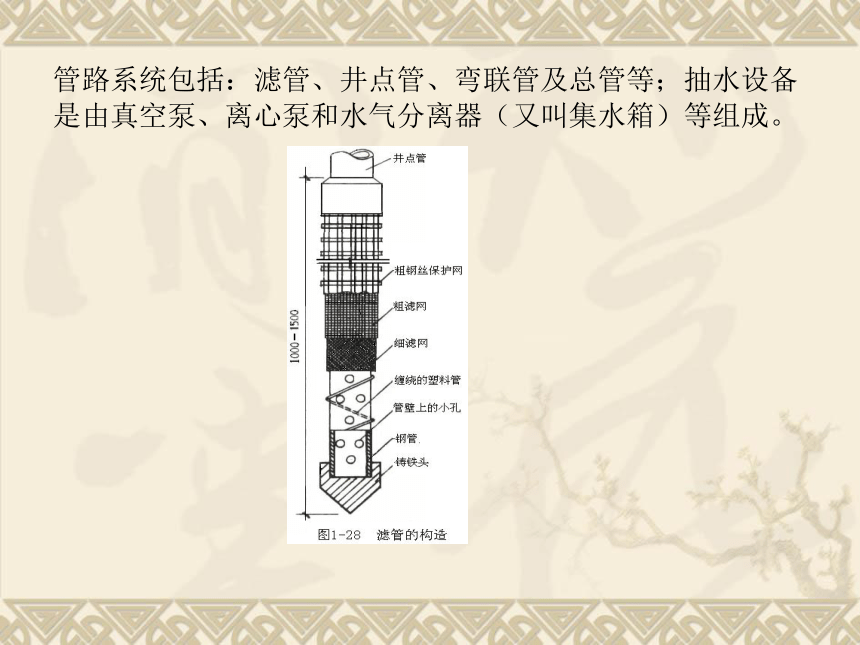

管路系统包括：滤管、井点管、弯联管及总管等；抽水设备是由真空泵、离心泵和水气分离器（又叫集水箱）等组成。

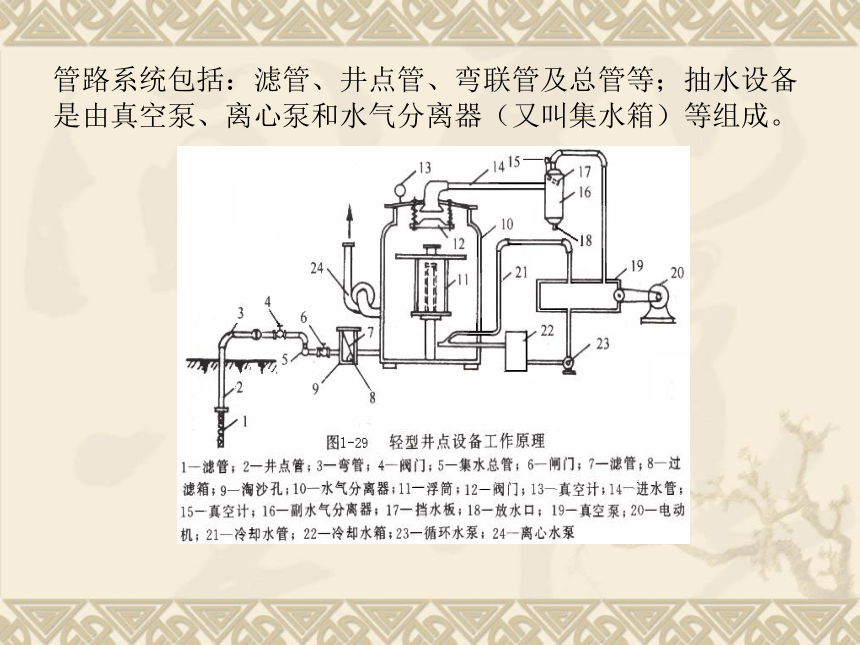

管路系统包括：滤管、井点管、弯联管及总管等；抽水设备是由真空泵、离心泵和水气分离器（又叫集水箱）等组成。
2.轻型井点的布置
1）平面布置：
2.轻型井点的布置
1）平面布置：
2）高程布置： H≥H1+h+IL
2）高程布置： H≥H1+h+IL
式中H1——井管埋设面至基坑底的距离（m）；
h——基坑中心处基坑
底面（单排井点时，取远离井点一侧坑底边缘）至降低后地下水位的距离，一般0.5～1.0m;I——地下水水力坡度，环状井点取1/10，双排线状井点取1/7，单排线状井点取1/4；L——井点管至基坑中心的水平距离（在单排井点中，为井点管至基坑另一侧的水平距离）。
第五节 填方施工
一、填方用料选择与填筑、压实方法
1.土料的选用和要求
2.填筑与压实方法
（1）碾压法
平滚碾（静碾）
羊足碾
气胎碾
（2）夯实法
蛙式打夯机
（3）振压法
振动式压路机
二、影响填土压实的因素
1.压实功的影响
2.含水量的影响
最佳含水量—在使用同样的压实功进行压实，所得到的土的密度最大时的含水量叫做最佳含水量。
3.铺土厚度的影响
最优的铺土厚度应能使土方压实而耗费能量最少。
