(共34张PPT)

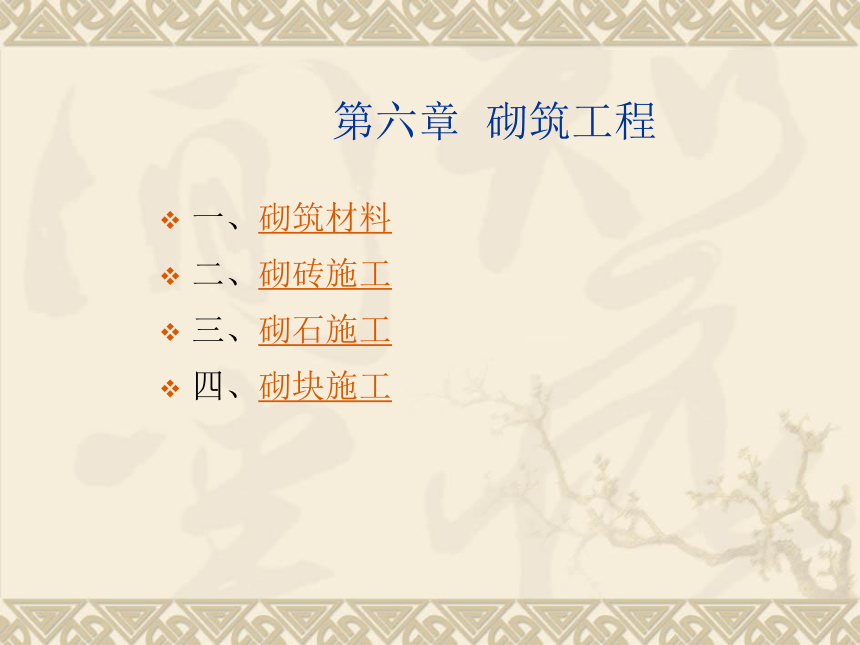

第六章 砌筑工程
一、砌筑材料
二、砌砖施工
三、砌石施工
四、砌块施工

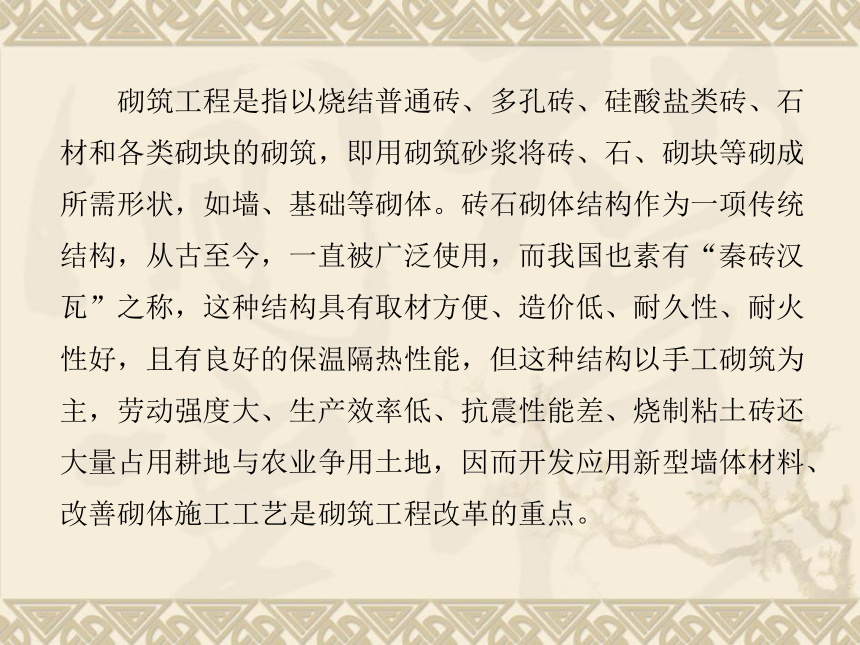

砌筑工程是指以烧结普通砖、多孔砖、硅酸盐类砖、石材和各类砌块的砌筑，即用砌筑砂浆将砖、石、砌块等砌成所需形状，如墙、基础等砌体。砖石砌体结构作为一项传统结构，从古至今，一直被广泛使用，而我国也素有“秦砖汉瓦”之称，这种结构具有取材方便、造价低、耐久性、耐火性好，且有良好的保温隔热性能，但这种结构以手工砌筑为主，劳动强度大、生产效率低、抗震性能差、烧制粘土砖还大量占用耕地与农业争用土地，因而开发应用新型墙体材料、改善砌体施工工艺是砌筑工程改革的重点。

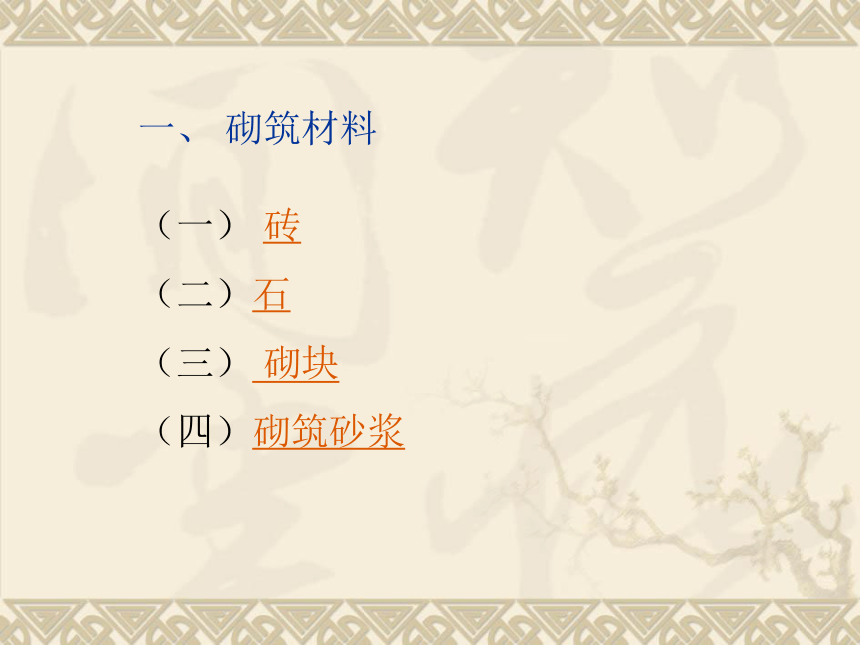

一、 砌筑材料
（一） 砖
（二）石
（三） 砌块
（四）砌筑砂浆

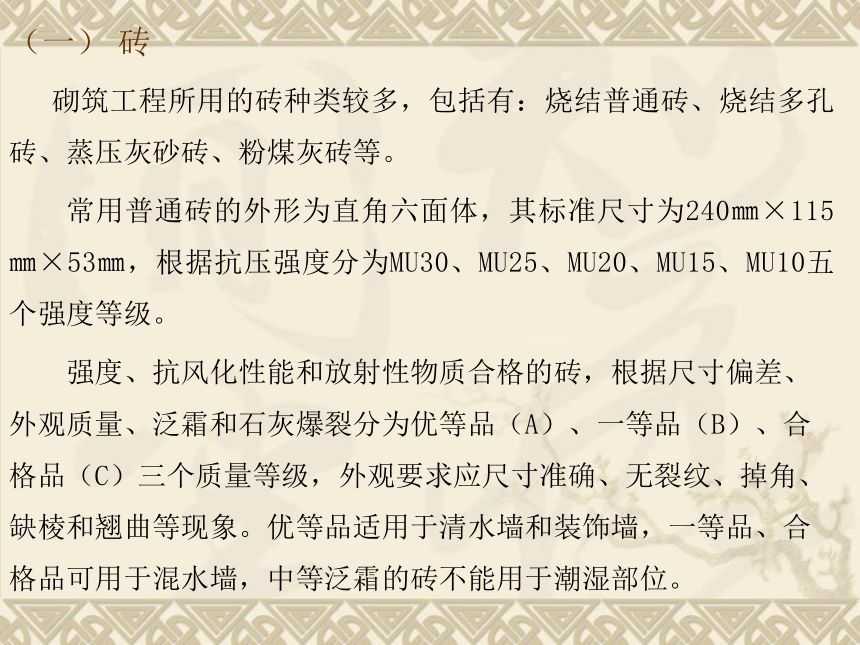

（一） 砖
砌筑工程所用的砖种类较多，包括有：烧结普通砖、烧结多孔砖、蒸压灰砂砖、粉煤灰砖等。
常用普通砖的外形为直角六面体，其标准尺寸为240㎜×115㎜×53㎜，根据抗压强度分为MU30、MU25、MU20、MU15、MU10五个强度等级。
强度、抗风化性能和放射性物质合格的砖，根据尺寸偏差、外观质量、泛霜和石灰爆裂分为优等品（A）、一等品（B）、合格品（C）三个质量等级，外观要求应尺寸准确、无裂纹、掉角、缺棱和翘曲等现象。优等品适用于清水墙和装饰墙，一等品、合格品可用于混水墙，中等泛霜的砖不能用于潮湿部位。

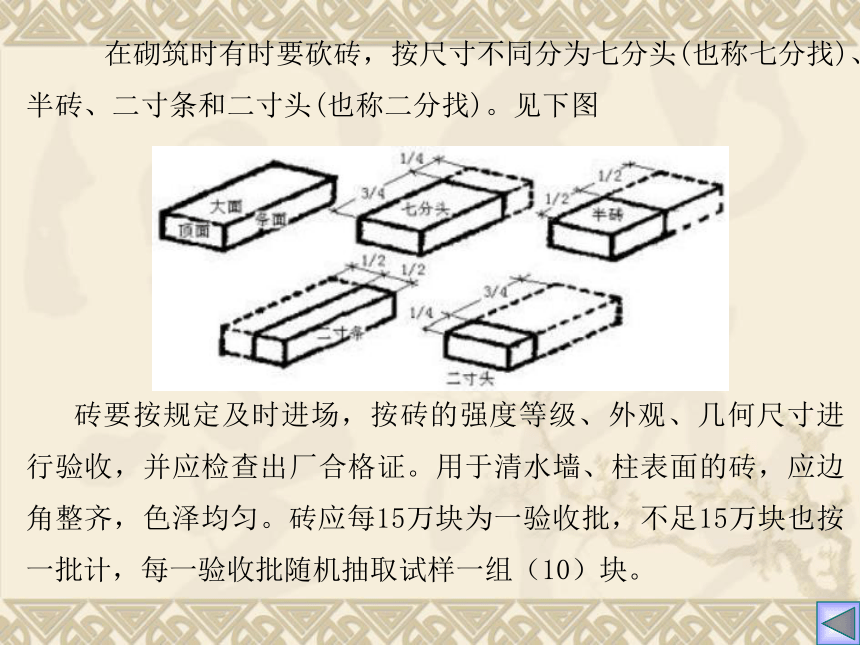

在砌筑时有时要砍砖，按尺寸不同分为七分头(也称七分找)、半砖、二寸条和二寸头(也称二分找)。见下图
砖要按规定及时进场，按砖的强度等级、外观、几何尺寸进行验收，并应检查出厂合格证。用于清水墙、柱表面的砖，应边角整齐，色泽均匀。砖应每15万块为一验收批，不足15万块也按一批计，每一验收批随机抽取试样一组（10）块。

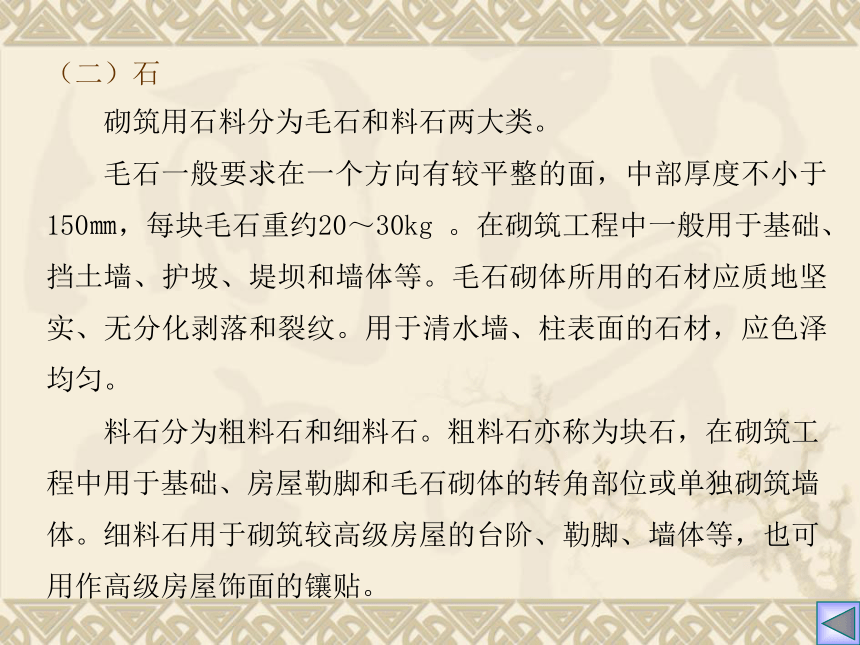

（二）石
砌筑用石料分为毛石和料石两大类。
毛石一般要求在一个方向有较平整的面，中部厚度不小于150㎜，每块毛石重约20～30kg 。在砌筑工程中一般用于基础、挡土墙、护坡、堤坝和墙体等。毛石砌体所用的石材应质地坚实、无分化剥落和裂纹。用于清水墙、柱表面的石材，应色泽均匀。
料石分为粗料石和细料石。粗料石亦称为块石，在砌筑工程中用于基础、房屋勒脚和毛石砌体的转角部位或单独砌筑墙体。细料石用于砌筑较高级房屋的台阶、勒脚、墙体等，也可用作高级房屋饰面的镶贴。

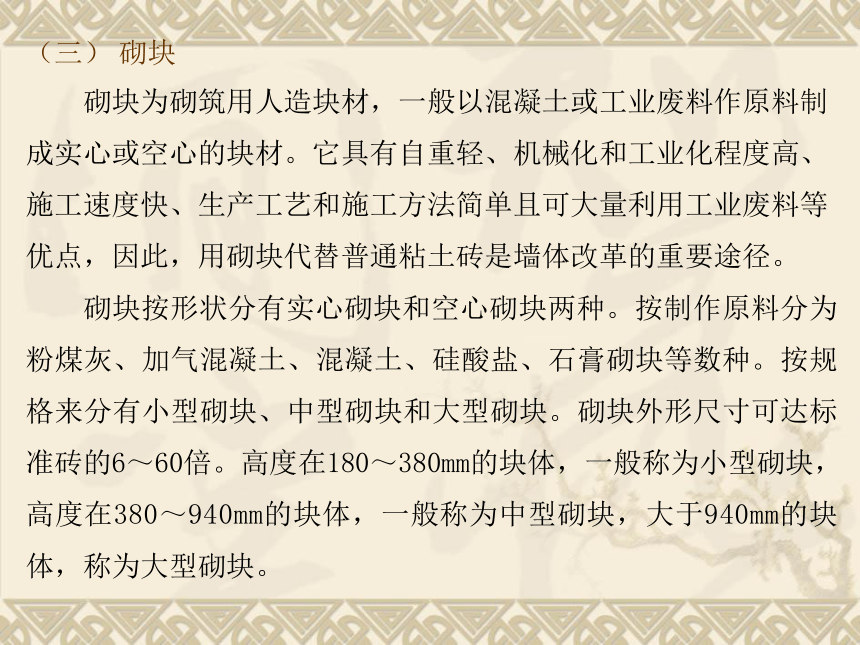

（三） 砌块
砌块为砌筑用人造块材，一般以混凝土或工业废料作原料制成实心或空心的块材。它具有自重轻、机械化和工业化程度高、施工速度快、生产工艺和施工方法简单且可大量利用工业废料等优点，因此，用砌块代替普通粘土砖是墙体改革的重要途径。
砌块按形状分有实心砌块和空心砌块两种。按制作原料分为粉煤灰、加气混凝土、混凝土、硅酸盐、石膏砌块等数种。按规格来分有小型砌块、中型砌块和大型砌块。砌块外形尺寸可达标准砖的6～60倍。高度在180～380mm的块体，一般称为小型砌块，高度在380～940mm的块体，一般称为中型砌块，大于940mm的块体，称为大型砌块。

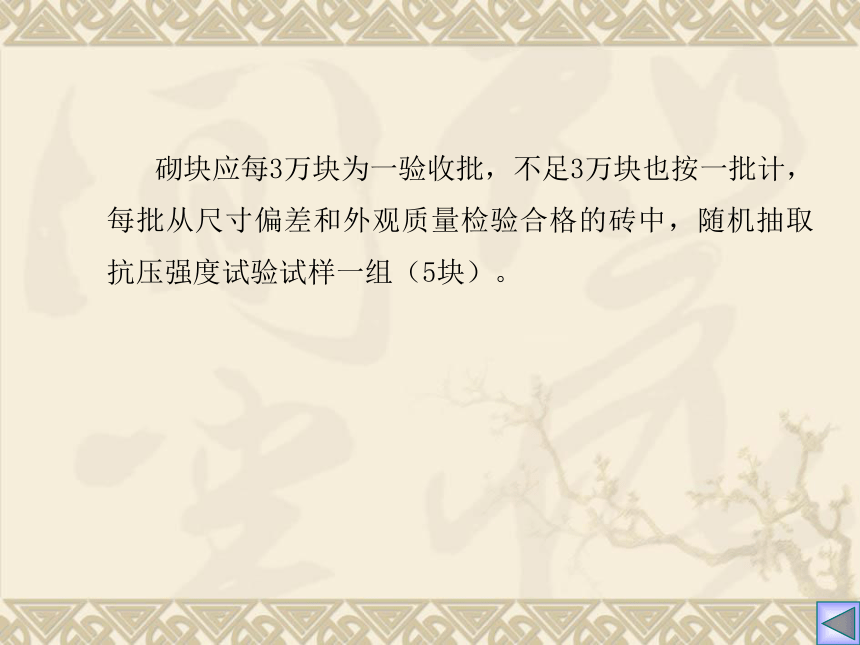

砌块应每3万块为一验收批，不足3万块也按一批计，每批从尺寸偏差和外观质量检验合格的砖中，随机抽取抗压强度试验试样一组（5块）。

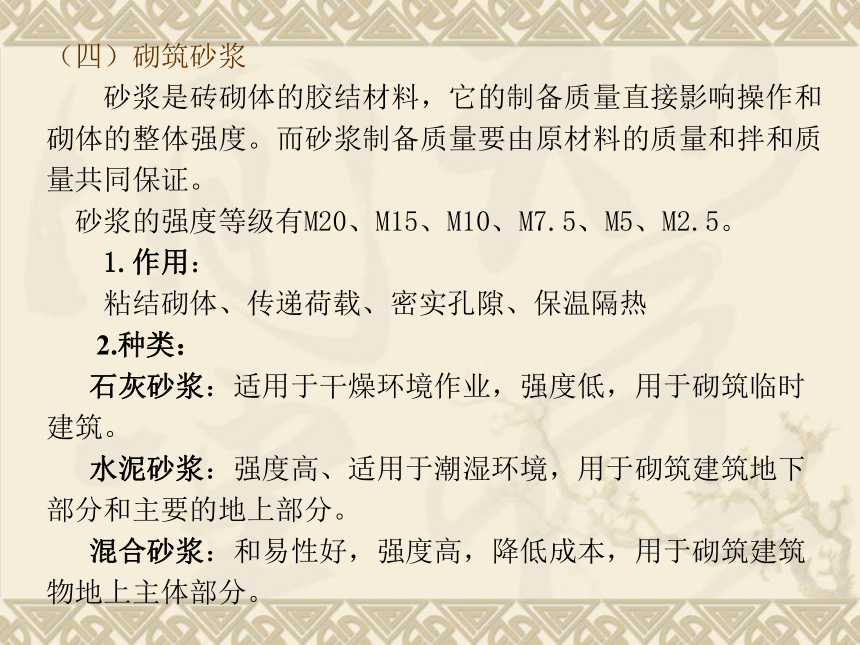

（四）砌筑砂浆
砂浆是砖砌体的胶结材料，它的制备质量直接影响操作和砌体的整体强度。而砂浆制备质量要由原材料的质量和拌和质量共同保证。
砂浆的强度等级有M20、M15、M10、M7.5、M5、M2.5。
1.作用：
粘结砌体、传递荷载、密实孔隙、保温隔热
2.种类：
石灰砂浆：适用于干燥环境作业，强度低，用于砌筑临时建筑。
水泥砂浆：强度高、适用于潮湿环境，用于砌筑建筑地下部分和主要的地上部分。
混合砂浆：和易性好，强度高，降低成本，用于砌筑建筑物地上主体部分。

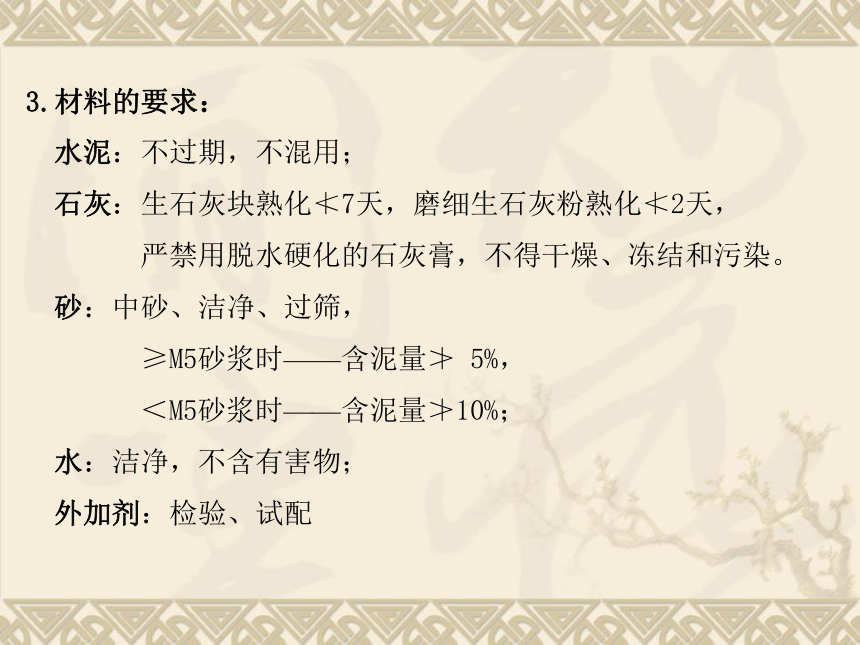

3.材料的要求：
水泥：不过期，不混用；
石灰：生石灰块熟化≮7天，磨细生石灰粉熟化≮2天，
严禁用脱水硬化的石灰膏，不得干燥、冻结和污染。
砂：中砂、洁净、过筛，
≥M5砂浆时——含泥量≯ 5%，
＜M5砂浆时——含泥量≯10%；
水：洁净，不含有害物；
外加剂：检验、试配

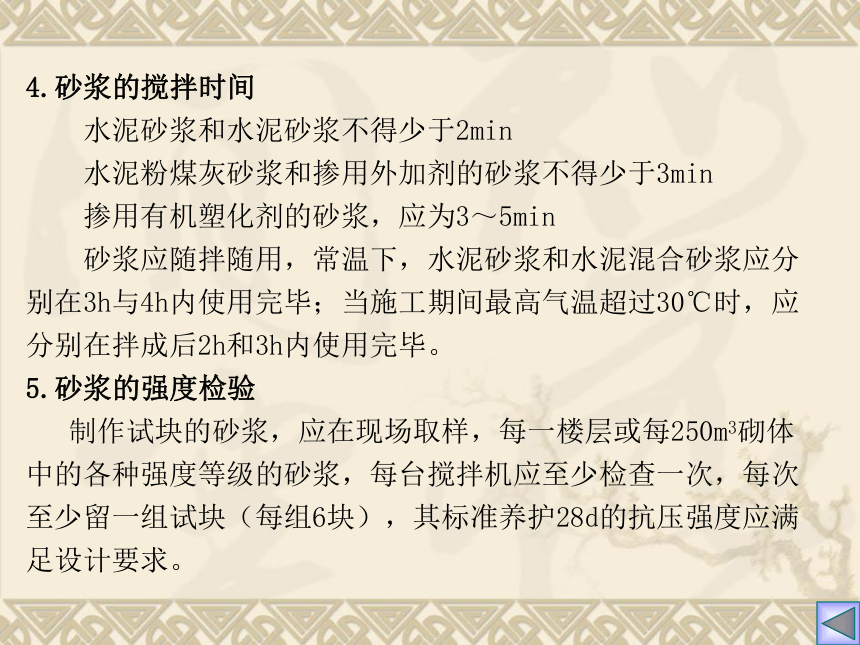

4.砂浆的搅拌时间
水泥砂浆和水泥砂浆不得少于2min
水泥粉煤灰砂浆和掺用外加剂的砂浆不得少于3min
掺用有机塑化剂的砂浆，应为3～5min
砂浆应随拌随用，常温下，水泥砂浆和水泥混合砂浆应分别在3h与4h内使用完毕；当施工期间最高气温超过30℃时，应分别在拌成后2h和3h内使用完毕。
5.砂浆的强度检验
制作试块的砂浆，应在现场取样，每一楼层或每250m3砌体中的各种强度等级的砂浆，每台搅拌机应至少检查一次，每次至少留一组试块（每组6块），其标准养护28d的抗压强度应满足设计要求。

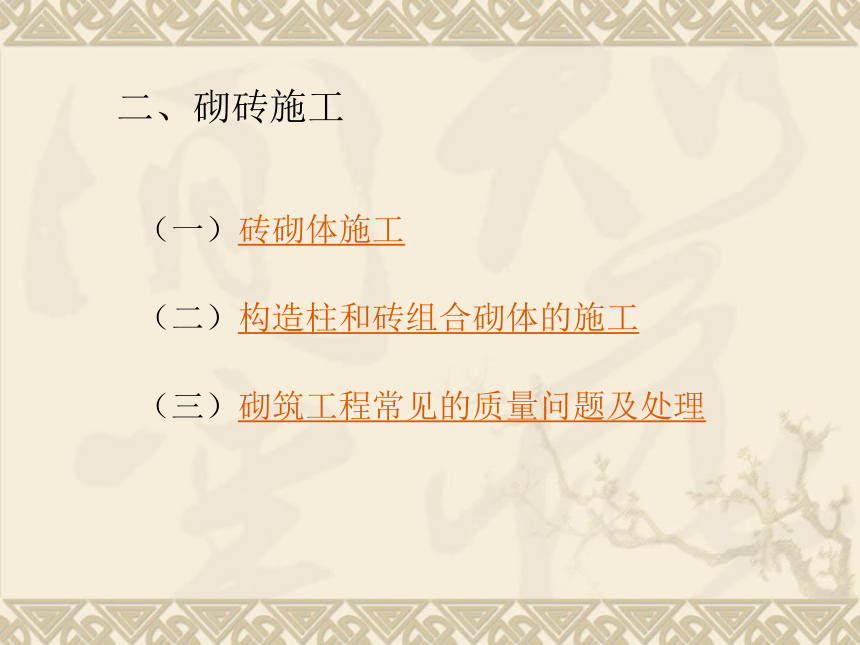

二、砌砖施工
（一）砖砌体施工
（二）构造柱和砖组合砌体的施工
（三）砌筑工程常见的质量问题及处理
（一）砖砌体施工
1.施工前的准备工作
1）材料的准备
① 砖的准备：进场验收
浇水湿润（水浸入砖内10～15mm ）
② 砂浆的准备
a、砂浆的作用：粘结砌体、传递荷载、密实孔隙、保温隔热
b、砂浆的种类：水泥砂浆、混合砂浆、石灰砂浆、粘土砂浆
c、砂浆的搅拌
水泥砂浆和混合砂浆的搅拌时间不得小于2min
2）机具的准备
① 机械： 垂直运输 : 塔吊、龙门架
运输机械 水平运输: 塔吊、推车
搅拌机械
②工具：瓦刀、大铲、灰斗、靠尺、皮数杆
2.砖基础砌筑
1)砖基础的组成
垫层、大放脚、基础墙构成；
大放脚有等高式和间隔式
a）等高式 b)间隔式
2） 砖基础的施工
砖基础施工前先在垫层上弹出墙基线，后在转角处、丁字墙基交接处、十字墙基交接处及高低踏步处立基础皮数杆，即可逐皮砌筑大放脚；砌大放脚时，先砌好转角端头，然后以两端为标准拉好线绳进行砌筑。
大放脚一般采用一顺一丁的砌法，竖缝至少错开1/4砖长，十字及丁字接头处要隔皮砌通。大放脚的最下一皮及每个台阶的上面一皮应以丁砌为主。
3.砖墙砌筑
1）砖砌体的组砌形式
用普通粘土砖砌筑的砖墙，按其墙面组砌形式不同，常有一顺一丁、三顺一丁、梅花丁、全顺式和全丁式。
①一顺一丁。由一皮顺砖、一皮丁砖间隔相砌而成，上下皮之竖向灰缝都错开1/4砖长，是一种常用的组砌方式，这种砌法整体性好，多用于一砖墙 （24墙）。
②三顺一丁。这是最常见的组砌形式，由三皮顺砖、一皮丁砖组砌而成，上下皮顺砖搭接半砖长，丁砖与顺砖搭接1/4砖长，因三皮顺砖内部纵向有通缝，故整体性较差，且墙面也不易控制平直。但这种组砌方法因顺砖较多，砌筑速度快。
一顺一丁 三顺一丁
③梅花丁。这种砌法又称沙包式，是每皮中顺砖与丁砖间隔相砌，上下皮砖的竖缝相互错开1/4砖长。这种砌法内外竖缝每皮都能错开，整体性较好，灰缝整齐，比较美观，但砌筑效率较低，多用于清水墙面。
④二平一侧。二平一侧又称18墙，其组砌特点为，平砌层上下皮间错缝半砖，平砌层与侧砌层之间错缝1/4砖。此种砌法比较费工，效率低，但节省砖块，可以作为层数较小的建筑物的承重墙。
梅花丁 二平一侧 (18墙）
⑤全顺法。此法仅用于砌半砖厚墙，每皮砖搭接1/2砖长。
⑥全丁法。此种砌法主要用于砌筑砖烟囱、砖水塔，每皮砖上下搭接1/4砖长。
2）砖墙的砌筑工艺
砖墙的砌筑工艺一般为：抄平→放(弹)线→摆砖样(排脚、铺底) →立皮数杆→盘角(砌头角)→挂线→砌筑→勾缝→楼层轴线标高引测及检查等。
①抄平、放线。
轴线钉
龙门桩
龙门板
细线
细线
±0.000
N
M
P
Q
龙门板的设置
②摆砖样。在基础墙顶面上，按墙身长度和组砌方式先用砖块试摆，核对所弹的门洞位置线及窗口、附墙垛的墨线是否符合所选用砖型的模数，对灰缝进行调整，以使每层砖的砖块排列和灰缝均匀，并尽可能减少砍砖，在砌清水墙时尤其重要。摆砖样的工作相当重要，应由有经验的师傅进行。摆砖时，要求山墙摆成丁砖，檐墙摆成顺砖，又称“山丁檐跑”。
③皮数杆是指在一根硬木方杆上划有每皮砖和灰缝厚度，以及门窗洞口、过梁、楼板、梁底、预埋件等标高位置的特制方木杆。
皮数杆的作用是砌筑时控制砌体竖向尺寸的准确，同时可以保证砌体的垂直度。（一般每1m画16块）
皮数杆长度应有一层楼高(不小于2m)，一般立于墙的转角处，内外墙交接处，每隔10～15m立一根。采用外脚手架时，皮数杆一般立在墙内侧；采用里脚手时，皮数杆应立在墙外侧。立皮数杆时，应使皮数杆上的±0.000线与房屋的标高起点线相吻合。
④盘角(砌头角)、挂线。皮数杆立好后，即可根据皮数杆拉线砌筑，但通常是先按皮数杆砌墙角(盘角)，然后将准线挂在墙角上，拉线砌中间墙身。每砌一皮砖，线绳向上移动一次。一般三七厚以下的墙身砌筑单面挂线即可，更厚的墙身砌筑则应双面挂线。墙角是确定墙身的主要依据，其砌筑的好坏，对整个建筑物的砌筑质量有很大影响。
⑤墙体砌筑、勾缝。砖砌体的砌筑方法有“三一砌法”、挤浆法、刮浆法和满口灰法等。一般采用一块砖、一铲灰、一挤揉的“三一砌法”。其优点是灰缝容易饱满、粘结力好、墙面整洁。
砌砖工程当采用铺浆法砌筑时，铺浆长度不得超过750mm；施工期间气温超过30℃时，铺浆长度不得超过500mm。
勾缝的方法有两种。墙较薄时，可用砌筑砂浆随砌随勾缝，称为原浆勾缝；墙较厚时，待墙体砌筑完毕后，用1：1.5水泥砂浆或加色砂浆勾缝，称为加浆勾缝。为了确保勾缝质量，勾缝前应清除墙面粘结的砂浆和杂物，并洒水润湿，在砌完墙后，应画出1㎝的灰槽，灰槽可勾成平、斜、凹等形状。
⑥楼层轴线引测。为了保证各层墙身轴线的重合和施工方便，在弹墙身线时，应根据龙门板上标注的轴线位置将轴线引测到房屋的墙基上。二层以上各层墙的轴线，可用经纬仪或线锤引测到楼层上去，同时还根据图上轴线尺寸用钢尺进行校核。各楼层外墙窗口位置亦应用线锤校核，检查是否在同一铅直线上。
3）砖砌体的质量要求
砖砌体总的质量要求是：横平竖直，砂浆饱满，错缝搭接，接槎可靠。
①横平竖直。砖砌体的抗压性能好，而抗剪性能差。为使砌体均匀受压，不产生剪切水平推力，砌体灰缝应保证横平竖直，否则，在竖向荷载作用下，沿砂浆与砖块结合面会产生剪应力。竖向灰缝必须垂直对齐，对不齐而错位，称游丁走缝，影响墙体外观质量。
②砂浆饱满。为保证砖块均匀受力和使砌块紧密结合，要求水平灰缝砂浆饱满，厚薄均匀，否则，砖块受力后易弯曲而断裂。水平灰缝的砂浆饱满度不得小于80％；竖向灰缝不得小于60% 。
③错缝搭接。为了提高砌体的整体性、稳定性和承载力，砌块排列的原则应遵循内外搭砌、上下错缝的原则，避免出现连续的垂直通缝。错缝搭接的长度一般不应小于60mm，同时还要考虑到砌筑方便和少砍砖。
④接槎可靠。接槎是指先砌砌体和后砌砌体之间的接合方式。接槎方式合理与否，对砌体质量和建筑物的整体性有极大的影响，特别在地震区将会影响到建筑物的抗震能力。砖墙转角处和交接处应同时砌筑，严禁无可靠措施的内外墙分砌施工。对不能同时砌筑而又必须留置的临时间断处，应砌成斜槎，斜槎水平投影长度不应小于高度的2/3。非抗震设防及抗震设防烈度为6度、7度地区的临时间断处，当不能留斜槎时，除转角处外，可留直槎，但直槎必须做成凸槎。
留直槎处应加设拉结钢筋，拉结钢筋的数量为每120mm墙厚放置1φ6拉结钢筋，间距沿墙高不应超过500mm，埋入长度从留槎处算起每边均不应小于500mm，对抗震设防烈度6度、7度地区，不应小于1000mm；末端应有90°弯钩，如图所示。
砖砌体留斜槎
砖砌体留直槎
４）砖墙砌筑的技术要求
①施工洞口的留设
在墙上留置临时施工洞口，其侧边离交接处墙面不应小于500mm，洞口净宽度不应超过lm。抗震设防烈度为9度的地区建筑物的临时施工洞口位置，应会同设计单位确定。临时施工洞口应做好补砌。
②不得在下列墙体或部位设置脚手眼
120mm厚墙、料石清水墙和独立柱；过梁上与过梁成60度角的三角形范围及过梁净跨度1/2的高度范围内；宽度小于lm的窗间墙；砌体门窗洞口两侧200mm(石砌体为300mm)和转角处450mm(石砌体为600mm)范围内；梁或梁垫下及其左右500mm范围内；设计不允许设置脚手眼的部位。
③减少不均匀沉降
沉降不均匀将导致墙体开裂，对结构危害很大，砌筑施工中要严加注意。砖砌体相临施工段的高差，不得超过一个楼层的高度，也不宜大于4m；临时间断处的高度差不得超过一步脚手架的高度；为减少灰缝变形而导致砌体沉降，一般每日砌筑高度不宜超过1.8m，雨天施工，不宜超过1.2m。
（二）构造柱和砖组合砌体的施工
1.构造柱的构造要求
构造柱和砖组合墙体由钢筋混凝土构造柱、砖砌体以及拉结钢筋等组成。钢筋混凝土构造柱的截面尺寸不宜小于240㎜×240㎜，其厚度不应小于墙厚，边柱、角柱的截面宽度宜适当加大。构造柱内竖向受力钢筋，对于中柱不宜少于4根直径12㎜的HRB335级钢筋；对于边柱、角柱，不宜少于4根直径14㎜的HRB335级钢筋。构造柱的竖向受力钢筋的直径也不宜大于16㎜。其箍筋一般部位宜采用Φ6，间距200㎜；楼层上下500㎜范围内宜采用Φ6、间距100㎜。构造柱的竖向受力钢筋应在基础梁和楼层圈梁中锚固，并应符合受拉钢筋的锚固要求；构造柱的混凝土强度等级不宜低于C20。
所用砌砖的强度等级不应低于MU10，砌筑砂浆的强度等级不应低于M5。砖墙与构造柱的连接处应砌成马牙槎，每一个马牙槎的高度不宜超过300㎜，并应沿墙高每隔500㎜设置2Φ6拉结筋，拉结筋每边伸入墙内不宜小于600㎜ 。
2.构造柱的施工
构造柱和砖组合墙体的施工程序：绑扎钢筋 砌砖墙 支模板 浇筑混凝土 拆模。
构造柱浇筑混凝土前，必须将马牙槎部位和模板浇水湿润，将模板内的落地灰、砖渣等杂物清理干净，并在结合面处注入适量与构造柱混凝土相同的水泥砂浆。
构造柱的混凝土浇筑可以分段进行，每段高度不宜大于2m。在施工条件较好并能确保混凝土浇筑密实时，亦可每层一次浇筑。
3.构造柱的质量验收
构造柱与墙体的连接处应砌成马牙槎,马牙槎应先退后进,预留的拉结钢筋应位置准确,施工中不得任意弯折。
抽检数量:每验收批抽20%构造柱,且不少于3处。
检验方法：观察检查
合格标准：钢筋竖向位移不应超过100㎜，每一马牙槎沿高度方向尺寸不应超过300㎜，钢筋竖向位移和马牙槎尺寸的偏差每一构造柱不应超过2处。
（三）砌筑工程常见的质量问题及处理
1.砂浆强度不稳定
１）现象
砂浆强度不稳定，通常是砂浆强度低于设计要求或是砂浆的强度波动较大，匀质性差。
２）原因
材料的计量不准；超量使用微沫剂；砂浆搅拌不均匀。所以在实际施工中要按照砂浆的配合比准确称量各种原材料；对塑化材料宜先调制成标准稠度，再进行称量；采用机械搅拌，合理确定投料顺序，以保证搅拌均匀。
2.砖缝砂浆不饱满
１）现象
实心砖砌体水平灰缝的砂浆饱满度低于80％，砂浆饱满度不合格；竖缝内无砂浆；缩口缝深度大于2cm以上。
２）原因分析
砂浆和易性差，铺灰不匀、不饱满，挤浆不紧，砖与砂浆粘结差。
铺灰过长，砌筑速度慢，砂浆中的水分被底下的砖吸干，使砌上的砖层与砂浆不粘结。
砌清水墙采用2～3cm的大缩口深度，减少了砂浆饱满度。
用干砖砌筑，使砂浆过早脱水、干硬，削弱了砖与砂浆的粘结。
摆砖砌筑没揉挤或没放丁头灰，竖缝内无砂浆。
3.“螺丝”墙
１）现象
砌完一层高的墙体后，同一砖层的标高差一皮砖的厚度而不能咬合的现象称为“螺丝”墙。
２）原因
砌筑时没按皮数杆控制砖的层数。每当砌至基础顶面和在预制混凝土楼板上接砌砖墙时，由于标高偏差大，皮数杆往往不能与砖层吻合，需要在砌筑中用灰缝厚度逐步调整。如果砌同一皮砖时，误将负偏差标高当作正偏差，砌砖时反而压薄灰缝，在砌至层高赶上皮数时，与相邻位置的砖墙正好差一皮砖，形成“螺丝”墙。
