第六章 砌筑工程

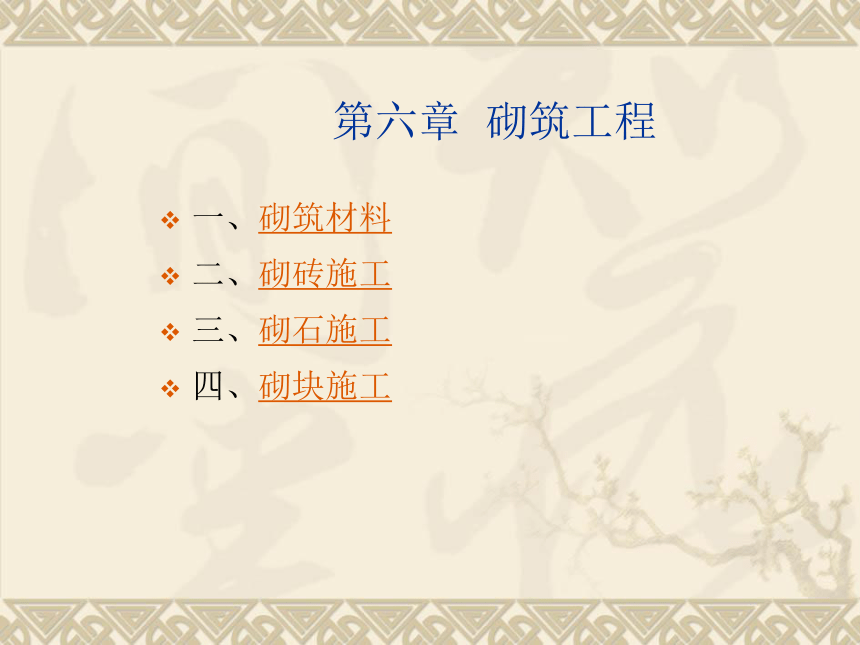

一、砌筑材料
二、砌砖施工
三、砌石施工
四、砌块施工

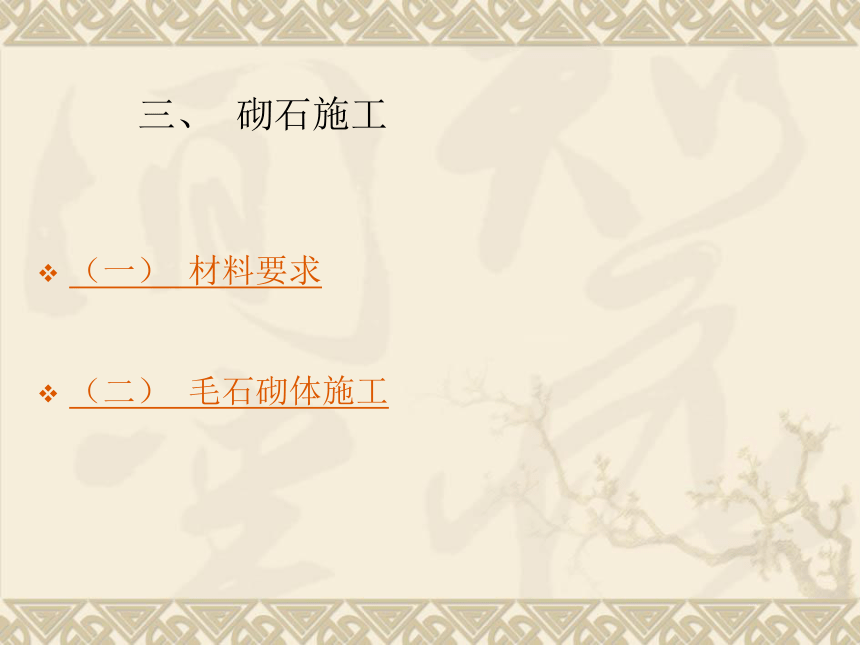

三、 砌石施工
（一） 材料要求
（二） 毛石砌体施工

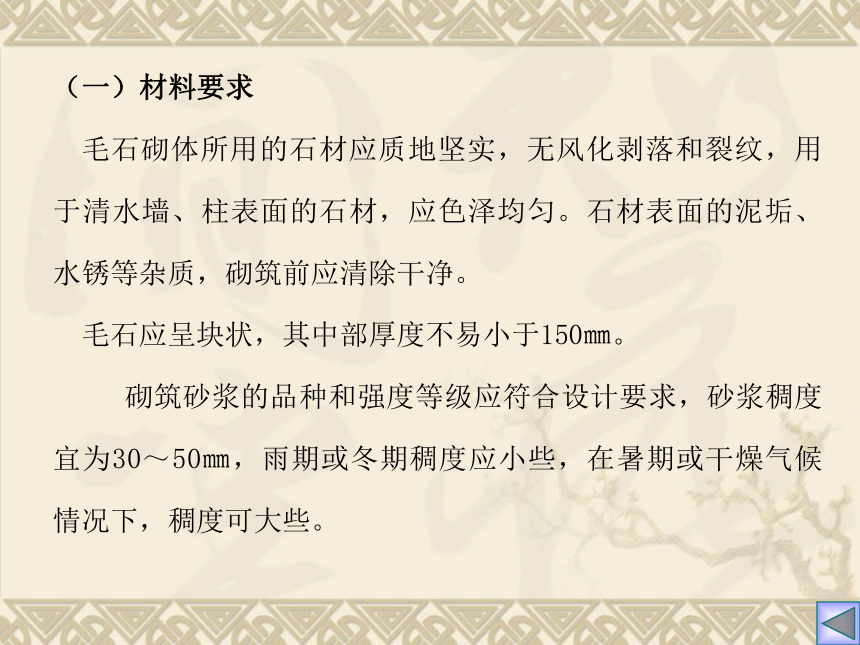

（一）材料要求
毛石砌体所用的石材应质地坚实，无风化剥落和裂纹，用于清水墙、柱表面的石材，应色泽均匀。石材表面的泥垢、水锈等杂质，砌筑前应清除干净。
毛石应呈块状，其中部厚度不易小于150㎜。
砌筑砂浆的品种和强度等级应符合设计要求，砂浆稠度宜为30～50㎜，雨期或冬期稠度应小些，在暑期或干燥气候情况下，稠度可大些。
（二） 毛石砌体施工

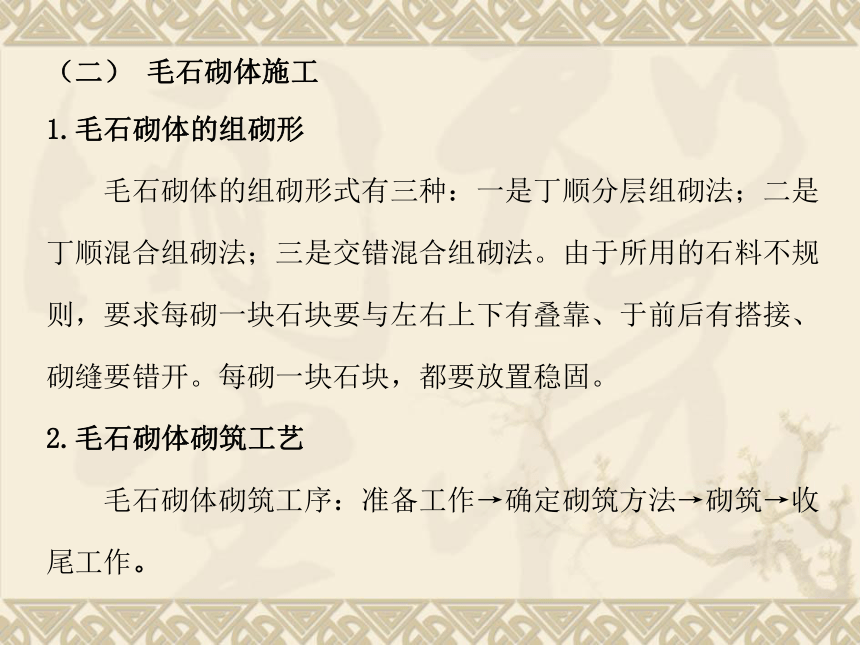

1.毛石砌体的组砌形
毛石砌体的组砌形式有三种：一是丁顺分层组砌法；二是丁顺混合组砌法；三是交错混合组砌法。由于所用的石料不规则，要求每砌一块石块要与左右上下有叠靠、于前后有搭接、砌缝要错开。每砌一块石块，都要放置稳固。
2.毛石砌体砌筑工艺
毛石砌体砌筑工序：准备工作→确定砌筑方法→砌筑→收尾工作。

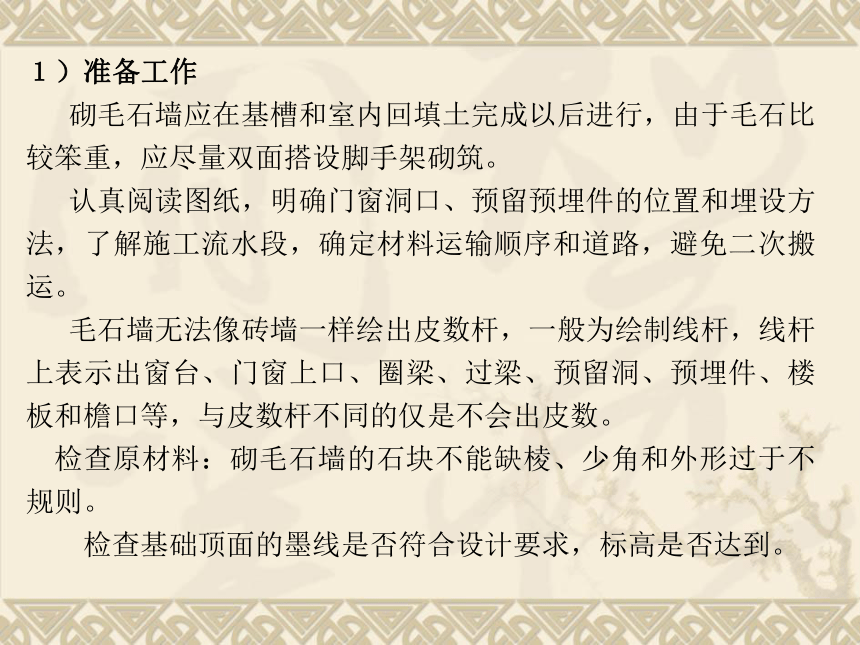

１）准备工作
砌毛石墙应在基槽和室内回填土完成以后进行，由于毛石比较笨重，应尽量双面搭设脚手架砌筑。
认真阅读图纸，明确门窗洞口、预留预埋件的位置和埋设方法，了解施工流水段，确定材料运输顺序和道路，避免二次搬运。
毛石墙无法像砖墙一样绘出皮数杆，一般为绘制线杆，线杆上表示出窗台、门窗上口、圈梁、过梁、预留洞、预埋件、楼板和檐口等，与皮数杆不同的仅是不会出皮数。
检查原材料：砌毛石墙的石块不能缺棱、少角和外形过于不规则。
检查基础顶面的墨线是否符合设计要求，标高是否达到。

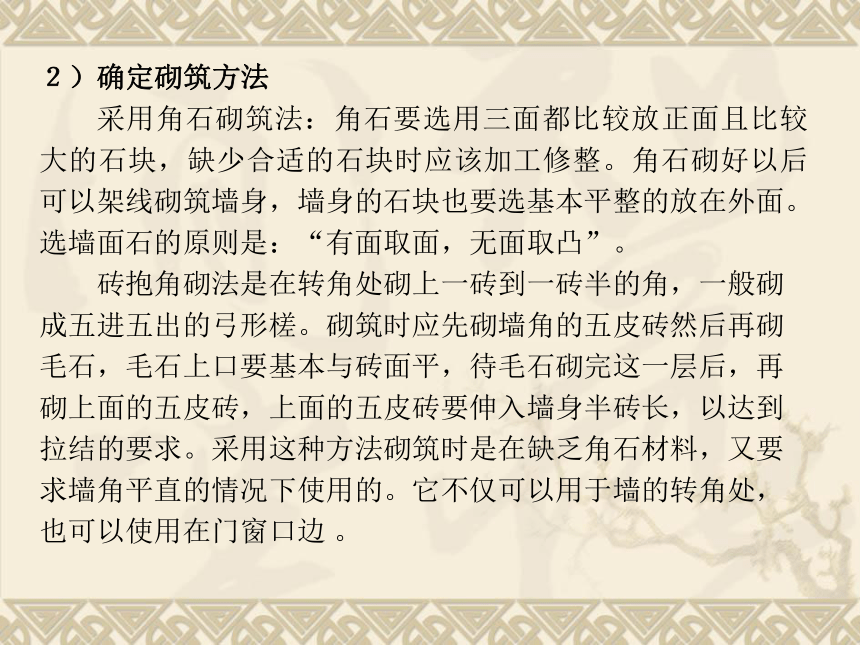

２）确定砌筑方法
采用角石砌筑法：角石要选用三面都比较放正面且比较大的石块，缺少合适的石块时应该加工修整。角石砌好以后可以架线砌筑墙身，墙身的石块也要选基本平整的放在外面。选墙面石的原则是：“有面取面，无面取凸”。
砖抱角砌法是在转角处砌上一砖到一砖半的角，一般砌成五进五出的弓形槎。砌筑时应先砌墙角的五皮砖然后再砌毛石，毛石上口要基本与砖面平，待毛石砌完这一层后，再砌上面的五皮砖，上面的五皮砖要伸入墙身半砖长，以达到拉结的要求。采用这种方法砌筑时是在缺乏角石材料，又要求墙角平直的情况下使用的。它不仅可以用于墙的转角处，也可以使用在门窗口边 。

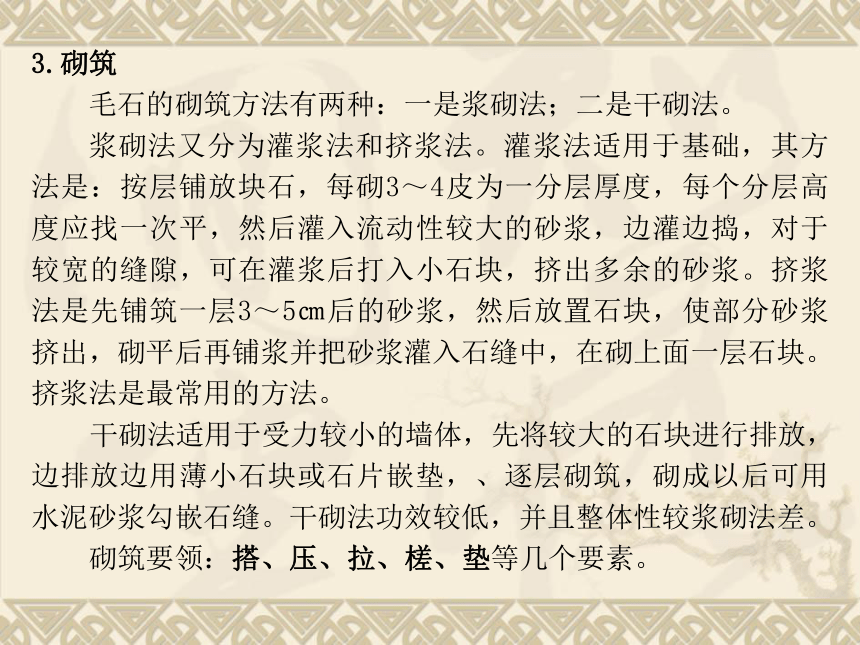

3.砌筑
毛石的砌筑方法有两种：一是浆砌法；二是干砌法。
浆砌法又分为灌浆法和挤浆法。灌浆法适用于基础，其方法是：按层铺放块石，每砌3～4皮为一分层厚度，每个分层高度应找一次平，然后灌入流动性较大的砂浆，边灌边捣，对于较宽的缝隙，可在灌浆后打入小石块，挤出多余的砂浆。挤浆法是先铺筑一层3～5㎝后的砂浆，然后放置石块，使部分砂浆挤出，砌平后再铺浆并把砂浆灌入石缝中，在砌上面一层石块。挤浆法是最常用的方法。
干砌法适用于受力较小的墙体，先将较大的石块进行排放，边排放边用薄小石块或石片嵌垫，、逐层砌筑，砌成以后可用水泥砂浆勾嵌石缝。干砌法功效较低，并且整体性较浆砌法差。
砌筑要领：搭、压、拉、槎、垫等几个要素。
搭：砌毛石墙都是双面挂线、内外搭脚手架同时操作，要求里外两面的操作者配合默契。所谓搭，就是外面砌一块长石，里面就要砌一块短石，使石墙里外上下都能错缝搭接。
压：砌好的石块要稳，要承受得住上面的压力；上面的石块要摆稳，而且要以自重来增加下层石块的稳定性。砌好的石块要求“下口清，上口平”。下口清就是石块有整齐的棱边，砌入墙身前先要进行适当加工，打去多余的棱角，砌完后做到外口灰缝均匀，里口灰缝严。上口平就是指留槎口里外要平，为上层砌石创造条件。
拉：为了增加砌体墙体的稳定性和整体性，毛石墙每0.7㎡要砌一块拉结石，拉结石的长度应为墙厚的2/3。当墙厚小于40㎝时，可使用长度与墙厚相同的拉结石，但必须做到灰缝严密，防止雨水顺石缝渗入室内。

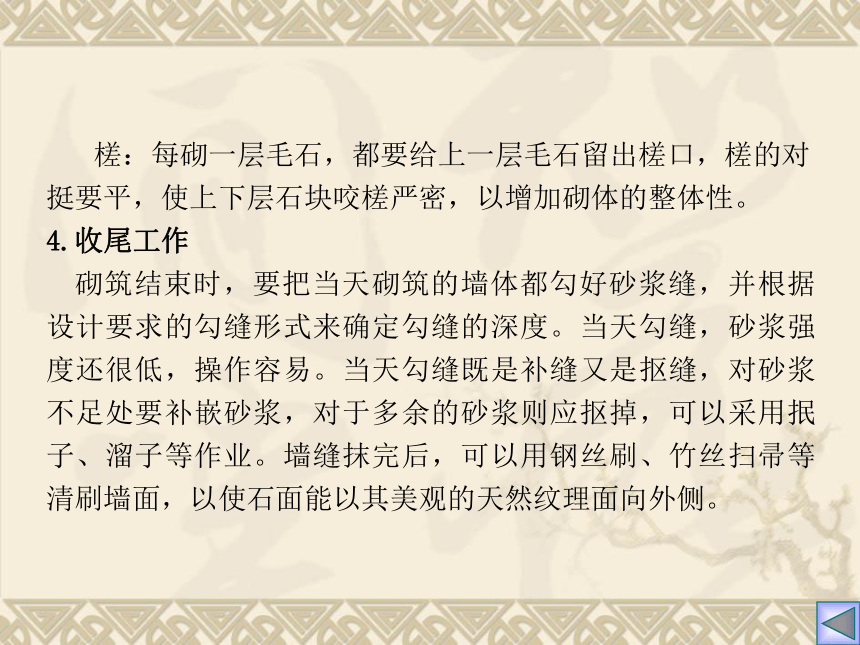

槎：每砌一层毛石，都要给上一层毛石留出槎口，槎的对挺要平，使上下层石块咬槎严密，以增加砌体的整体性。
4.收尾工作
砌筑结束时，要把当天砌筑的墙体都勾好砂浆缝，并根据设计要求的勾缝形式来确定勾缝的深度。当天勾缝，砂浆强度还很低，操作容易。当天勾缝既是补缝又是抠缝，对砂浆不足处要补嵌砂浆，对于多余的砂浆则应抠掉，可以采用抿子、溜子等作业。墙缝抹完后，可以用钢丝刷、竹丝扫帚等清刷墙面，以使石面能以其美观的天然纹理面向外侧。
四、 砌块施工
（一） 砌块安装前的准备工作
（二） 砌块施工工艺
（一）砌块安装前的准备工作
1.编制砌块排列图
砌块砌筑前，应根据施工图纸的平面、立面尺寸，并结合砌块的规格，先绘制砌块排列图，绘制砌块排列图时在立面图上按比例1：50或1：30绘出纵横墙，标出楼板、大梁、过梁、楼梯、孔洞等位置，在纵横墙上绘出水平灰缝线，然后以主规格为主、其他型号为辅，按墙体错缝搭砌的原则和竖缝大小进行排列。
砌块应按下列原则排列：
⑴尽量多用主规格的砌块或整块砌块，其它各种型号的砌块为辅,以减少吊装次数,提高台班质量；
⑵砌筑应符合错缝搭接的原则，搭接长度不得小于砌块高的1/3，且不应小于150mm。当搭接长度不足时，应在水平灰缝内
设置2Φb4的钢筋网片予以加强，网片两端离该垂直缝的的距离不得小于300mm；
⑶外墙转角处及纵横交接处，应用砌块相互搭接，如不能相互搭接，则每两皮应设置一道拉结钢筋网片；
⑷水平灰缝一般为10～20mm，有配筋或柔性拉结条时水平灰缝为20～25mm。竖缝宽度为15～20mm，当竖缝宽度大于40mm时应用与砌块同强度的细石混凝土填实，当竖缝宽度大于100mm时，应用粘土砖镶砌；
⑸当楼层高度不是砌块（包括水平灰缝）的整数倍时，用粘土砖镶砌。
⑹对于空心砌块，上下皮砌块的壁、肋、孔均应垂直对齐，以提高砌体的承载能力。
2.砌块的堆放及运输
砌块的堆放位置的原则是使场内运输路线最短，因此须在施工总平面图上周密安排，尽量减少二次搬运，以便于砌筑时起吊。堆放场地应平整夯实，使砌块堆放平稳，并做好排水工作；砌块不宜直接堆放在地面上，应堆在草袋、煤渣垫层或其它垫层上，以免砌块底面玷污；小型砌块的堆放高度不宜超过1.6m，粉煤灰砌块不宜超过3m。砌块的规格、数量必须配套，不同类型分别堆放。
砌块的装卸可用汽车式起重机、履带式起重机和塔式起重机。
3.砌块的吊装方案
砌块墙的施工特点是砌块数量多，吊次也相应的多，但砌块的重量不很大。砌块安装方案与所选用的机械设备有关，通常采用的吊装方案有两种：一是以塔式起重机进行砌块、砂浆的运输，以及楼板等构件的吊装，由台灵架吊装砌块。二是以井架进行材料的垂直运输，杠杆车进行楼板吊装，所有预制构件及材料的水平运输则用砌块车和劳动车，台灵架负责砌块的吊装。
除应准备好砌块垂直、水平运输和吊装的机械外，还要准备安装砌块的专用夹具和有关工具。
（二） 砌块施工工艺
砌块施工时需弹墙身线和立皮数杆，并按事先划分的施工段和砌块排列图逐皮安装。其安装顺序是先外后内、先远后进、先下后上。
砌块施工的主要工序：铺灰 吊砌块就位 校正 灌缝 镶砖。
铺灰:砌块墙体应采用稠度良好（50～70㎜）的水泥砂浆，铺3～5ｍ长的水平缝。夏季及寒冷季节应适当缩短，铺灰应均匀平整。水平灰缝的厚度和竖向灰缝的宽度宜为8～12㎜，水平灰缝的砂浆饱满度不得低于90%，竖向灰缝的砂浆饱满度不得低于80%。
砌块安装就位:采用摩擦式夹具，按砌块排列图将所需砌块吊装就位。砌块就位应对准位置徐徐下落，使夹具中心尽可能与墙中心线在同一垂直面上，砌块光面在同一侧，垂直落于砂浆层上，待砌块安放稳妥后，才可松开夹具。小型砌块也可人工直接安装就位。
校正:用线锤和托线板检查垂直度，用拉准线的方法检查水平度。用撬棍、楔块调整偏差。
灌缝:采用砂浆灌竖缝，两侧用夹板夹住砌块，超过30mm宽的竖缝采用不低于C20的细石混凝土灌缝，收水后进行嵌缝，即原浆勾缝。以后，一般不应再撬动砌块，以防破坏砂浆的粘结力。
镶砖:当砌块间出现较大竖缝或过梁找平时，应镶砖。镶砖在砌块校正后即可进行，不要在安装好一层墙身后才砌镶砖。采用MU10级以上的红砖，最后一皮用丁砖镶砌。镶砖时的灰缝控制在15～30㎜以内，镶砖时应注意使砖的竖缝灌密实。
空心砌块墙转角砌法
拉结钢筋或网片设置
T字接头处砌法
（无芯柱）
T字接头处砌法（有芯柱）
空心砌块墙斜槎
空心砌块墙直槎
φ4钢筋网
沿墙高@600
芯柱
≮φ12钢筋C15混凝土
空心砌块墙芯柱构造
φ4钢筋网
沿墙高@600
