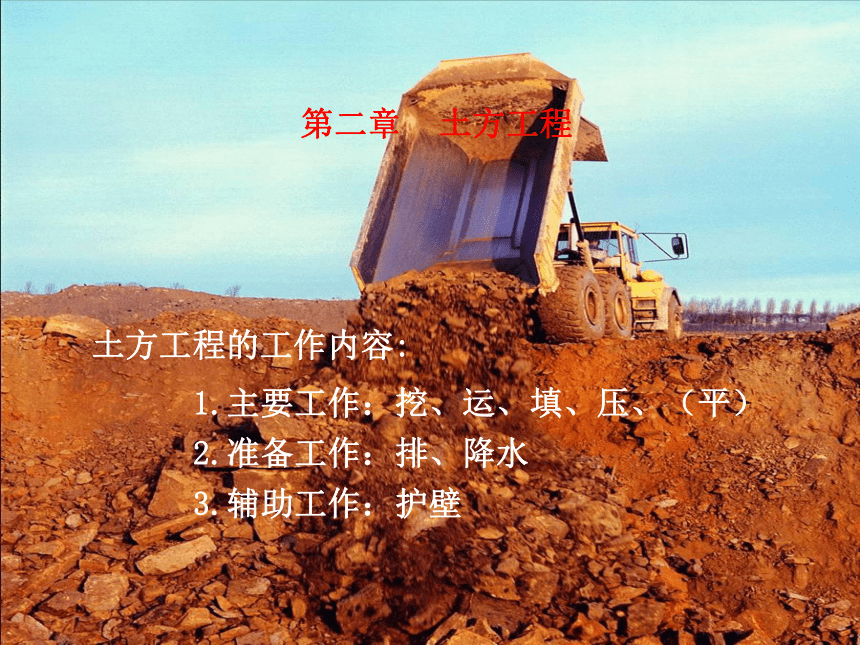

第二章 土方工程
土方工程的工作内容:
1.主要工作：挖、运、填、压、（平）
2.准备工作：排、降水
3.辅助工作：护壁

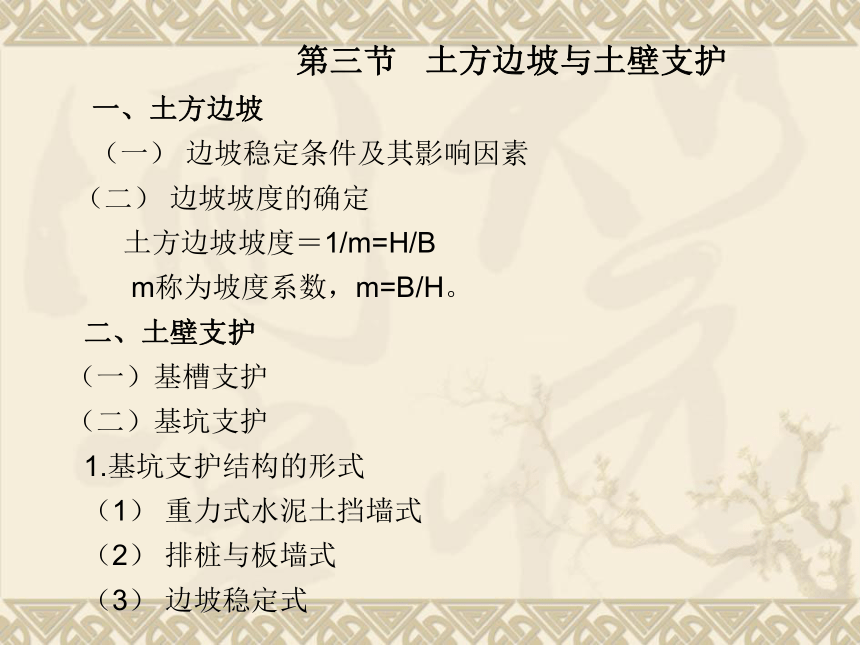

第三节 土方边坡与土壁支护
一、土方边坡
（一） 边坡稳定条件及其影响因素
（二） 边坡坡度的确定
土方边坡坡度＝1/m=H/B
m称为坡度系数，m=B/H。
二、土壁支护
（一）基槽支护
（二）基坑支护
1.基坑支护结构的形式
（1） 重力式水泥土挡墙式
（2） 排桩与板墙式
（3） 边坡稳定式

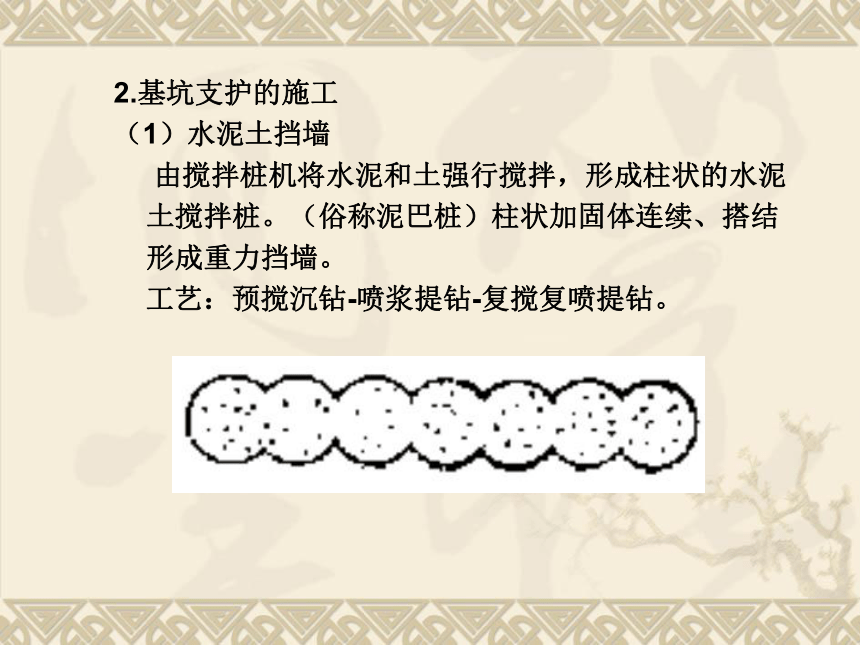

2.基坑支护的施工

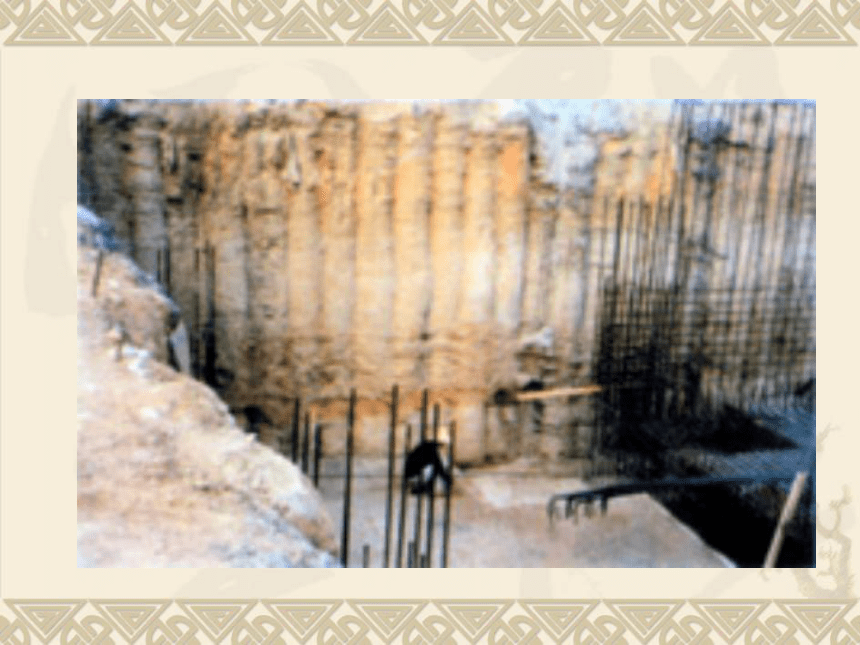

（1）水泥土挡墙

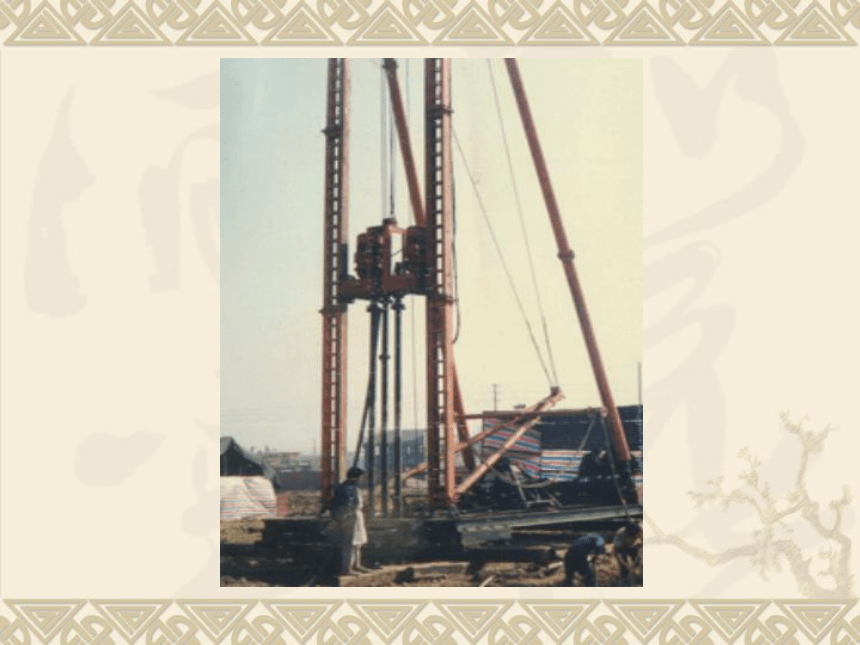

由搅拌桩机将水泥和土强行搅拌，形成柱状的水泥土搅拌桩。（俗称泥巴桩）柱状加固体连续、搭结形成重力挡墙。
工艺：预搅沉钻-喷浆提钻-复搅复喷提钻。

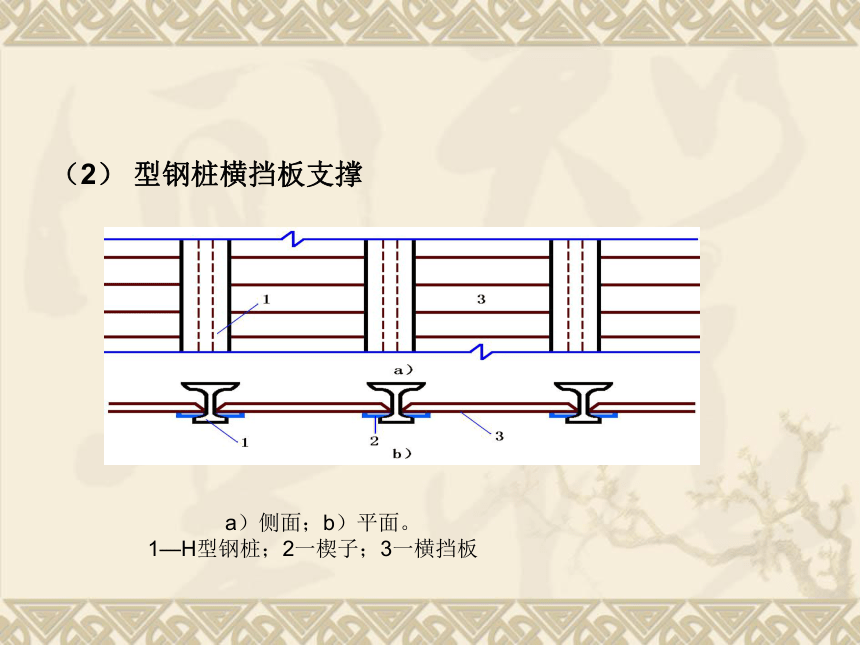

（2） 型钢桩横挡板支撑
与
a）侧面；b）平面。
1—H型钢桩；2一楔子；3一横挡板

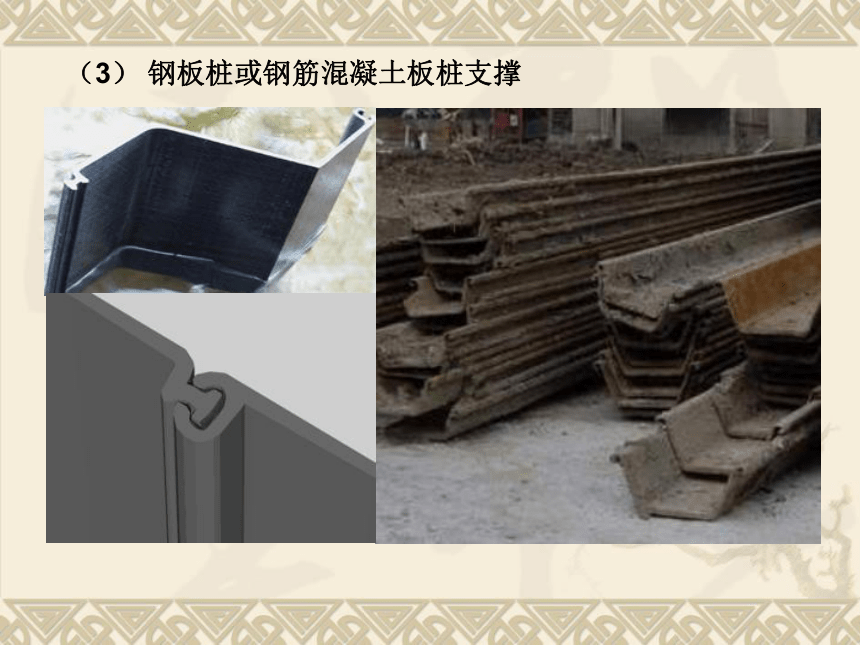

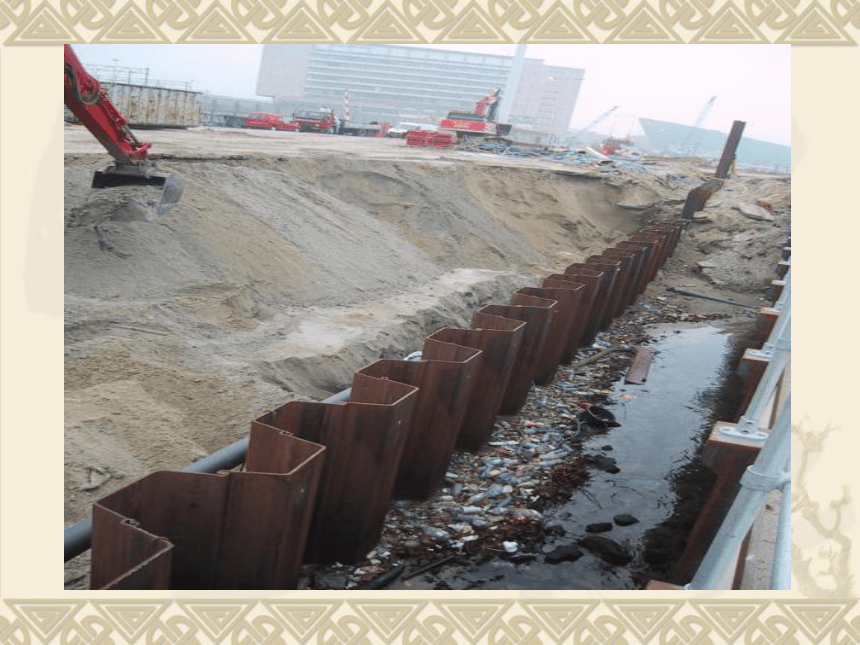

（3） 钢板桩或钢筋混凝土板桩支撑

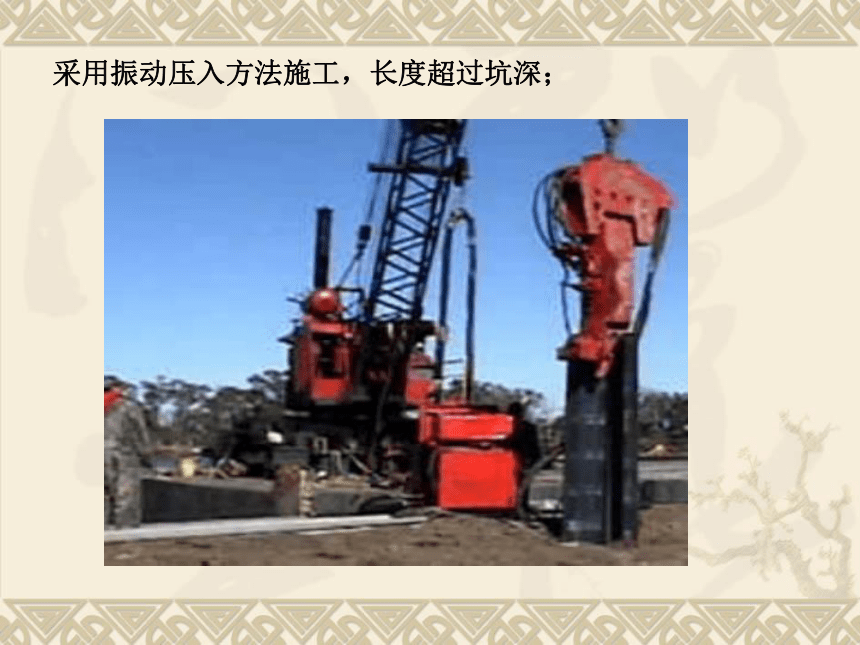

采用振动压入方法施工，长度超过坑深；

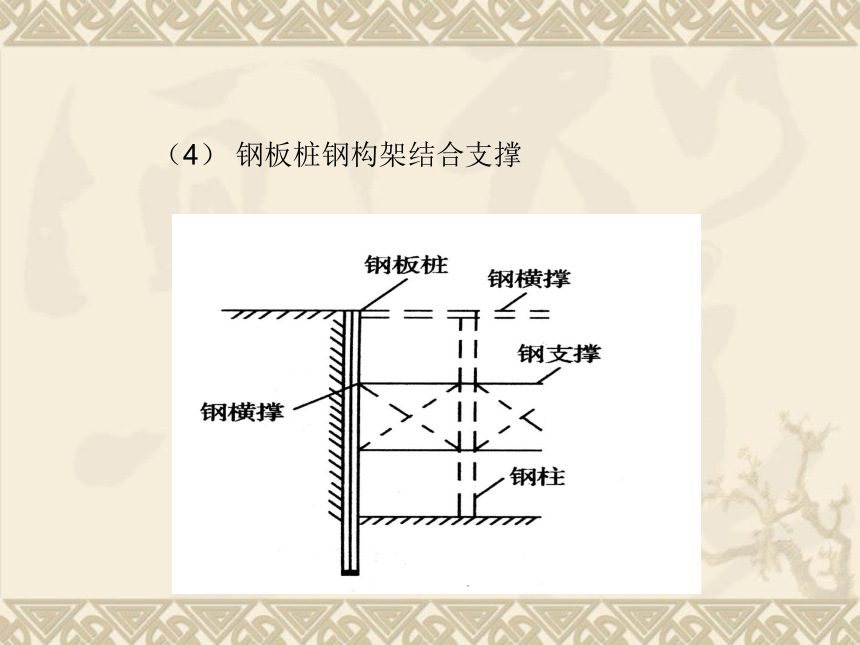

（4） 钢板桩钢构架结合支撑

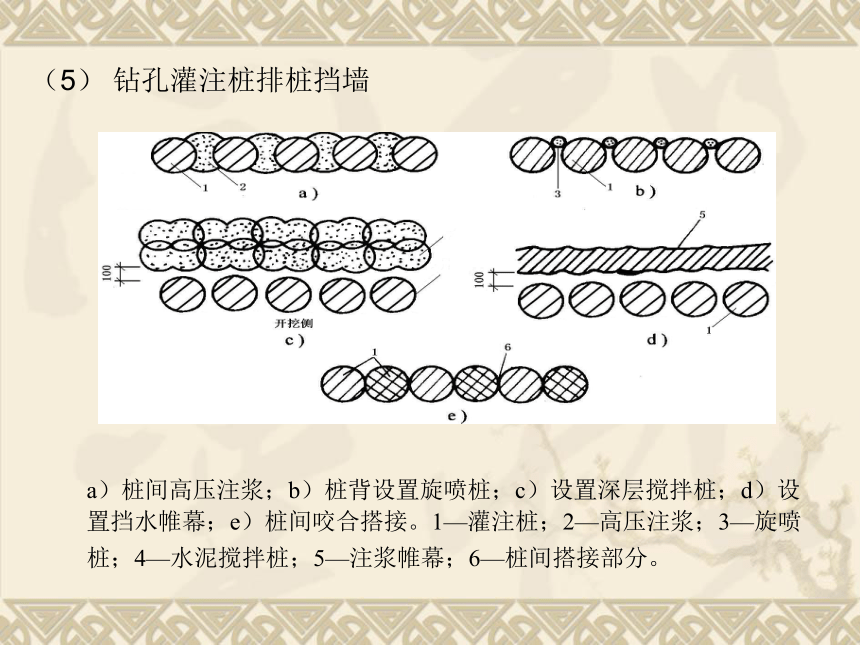

（5） 钻孔灌注桩排桩挡墙
a）桩间高压注浆；b）桩背设置旋喷桩；c）设置深层搅拌桩；d）设置挡水帷幕；e）桩间咬合搭接。1—灌注桩；2—高压注浆；3—旋喷桩；4—水泥搅拌桩；5—注浆帷幕；6—桩间搭接部分。

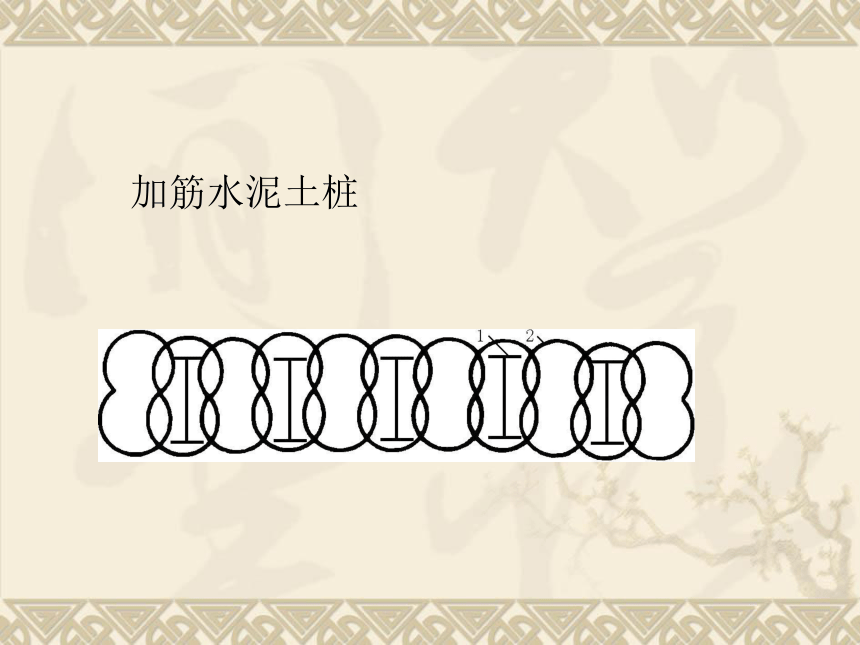

加筋水泥土桩
排桩+内支撑支护
用于面积不大、土质差、不能放坡的深基坑。
结构构造
（6） 土层锚杆支护
支架
台座
垫板
锚具
拉杆
横梁
套管
拉杆
锚固体
挡墙
锚杆的压水钻进成孔
锚杆挖孔灌注桩挡墙护壁的形式
（7） 灌注桩与土层锚杆结合支撑
适用于各种地质条件，墙体刚度大、整体性好，对环境
影响小，可进行逆筑法施工，但成本较高。
软土土层中基坑深度超过10m，周围相邻建筑物或地下
管线对沉降与位移要求较高时，或用作主体结构，或用作逆
筑法施工时，可采用地下连续墙。
（8）地下连续墙支护
地下连续墙
导墙放线
导墙开挖
钢筋绑扎
模板支设
浇筑混凝土
导墙浇筑完毕
成槽开挖
成槽开挖
泥浆配置
导管吊放
钢筋笼平台及钢筋对焊
钢筋笼起吊
钢筋笼起吊
钢筋龙入槽
导管起拔
混凝土浇筑
混凝土浇筑
混凝土浇筑
（9） 土钉墙支护
作用：土钉与土体形成复合体，提高边坡稳定性和超载能力，增强土体破坏延性；
特点：土体稳定性好，位移小，施工简便，费用低，对邻近建筑物影响小。
适用于：地下水位以上的杂填土、粘性土、非松散砂土。边坡坡度70～90 °。
工艺过程：挖土→喷射混凝土→打孔→插筋、注浆→铺放、压固钢筋网→喷射混凝土→挖下层土
土钉支护结构适用于非软土地基，基坑深度不大于12m
与排桩墙相比，工期短，成体低。
土钉墙
