资源简介

(共85张PPT)
第十章 防 水 工 程

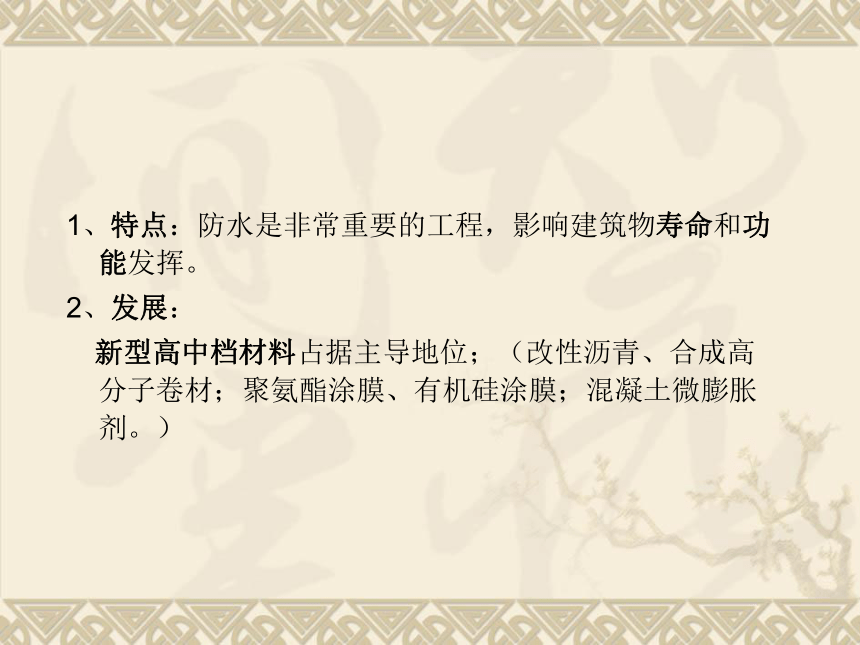

1、特点：防水是非常重要的工程，影响建筑物寿命和功能发挥。
2、发展：
新型高中档材料占据主导地位；（改性沥青、合成高分子卷材；聚氨酯涂膜、有机硅涂膜；混凝土微膨胀剂。）

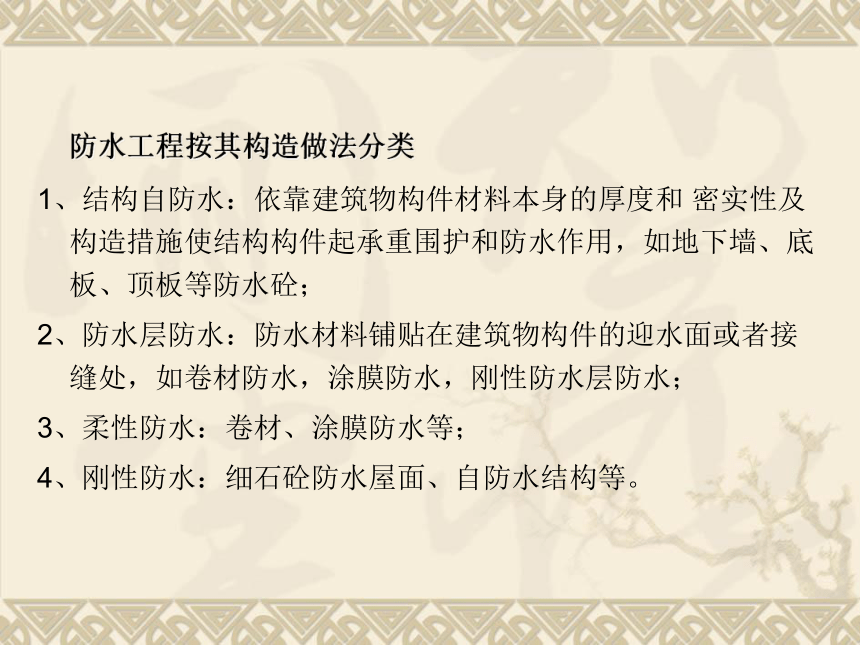

防水工程按其构造做法分类
1、结构自防水：依靠建筑物构件材料本身的厚度和 密实性及构造措施使结构构件起承重围护和防水作用，如地下墙、底板、顶板等防水砼；
2、防水层防水：防水材料铺贴在建筑物构件的迎水面或者接缝处，如卷材防水，涂膜防水，刚性防水层防水；
3、柔性防水：卷材、涂膜防水等；
4、刚性防水：细石砼防水屋面、自防水结构等。

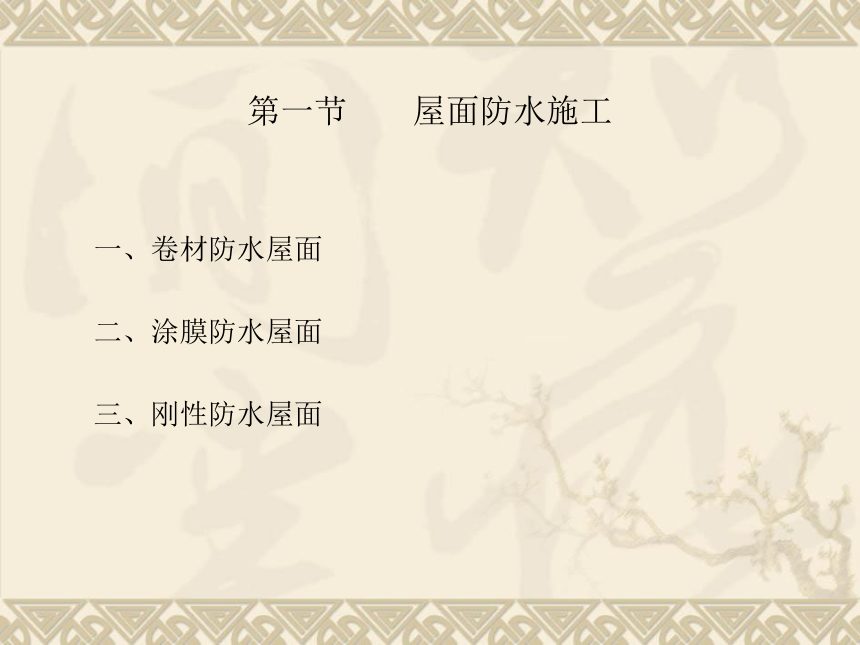

第一节 屋面防水施工
一、卷材防水屋面
二、涂膜防水屋面
三、刚性防水屋面

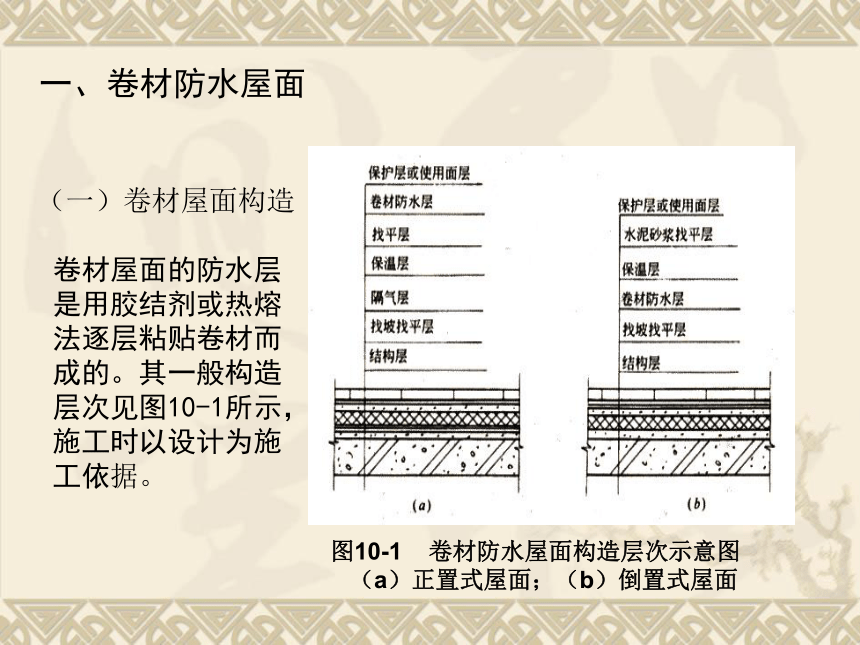

一、卷材防水屋面
（一）卷材屋面构造
卷材屋面的防水层是用胶结剂或热熔法逐层粘贴卷材而成的。其一般构造层次见图10-1所示，施工时以设计为施工依据。
图10-1 卷材防水屋面构造层次示意图 （a）正置式屋面；（b）倒置式屋面

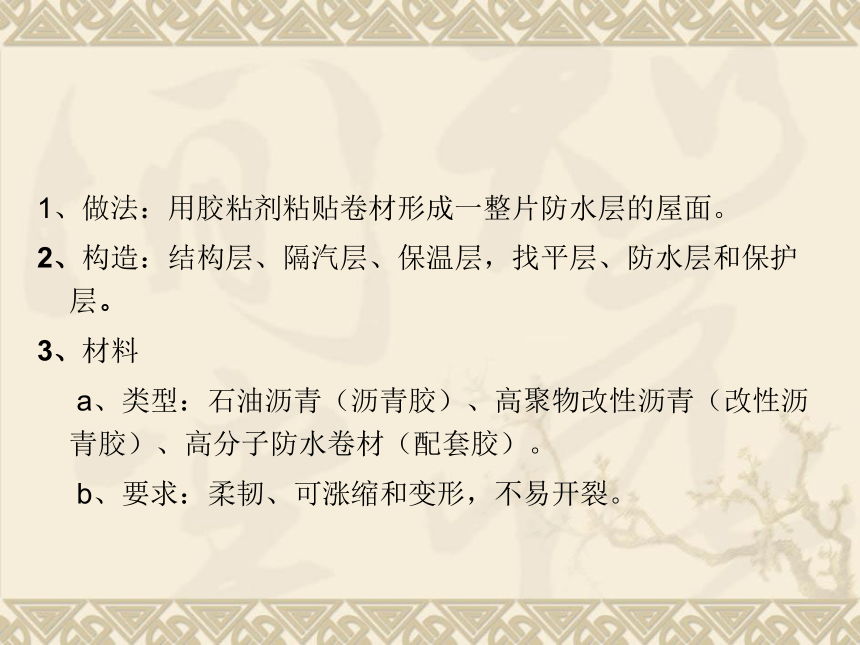

1、做法：用胶粘剂粘贴卷材形成一整片防水层的屋面。
2、构造：结构层、隔汽层、保温层，找平层、防水层和保护层。
3、材料
a、类型：石油沥青（沥青胶）、高聚物改性沥青（改性沥青胶）、高分子防水卷材（配套胶）。
b、要求：柔韧、可涨缩和变形，不易开裂。

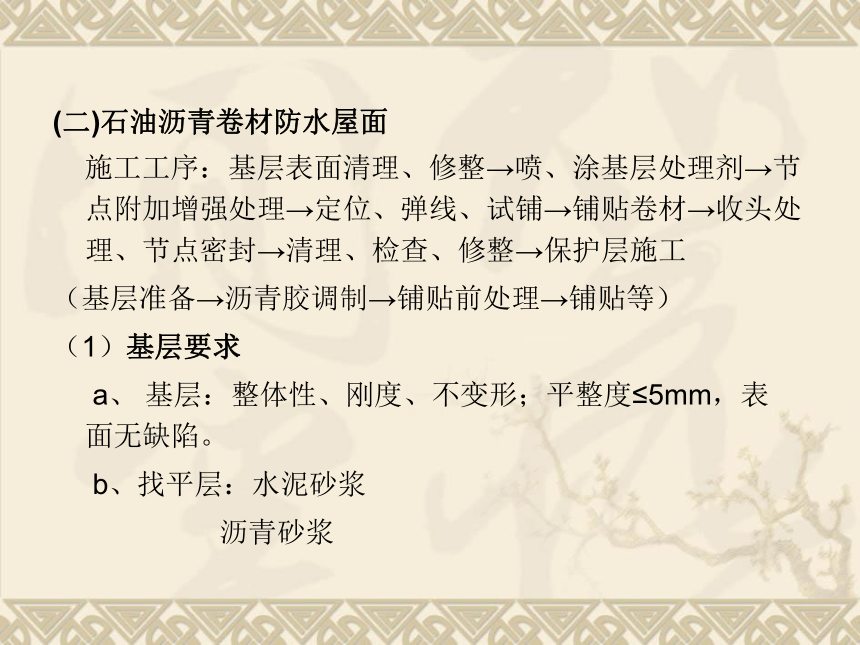

(二)石油沥青卷材防水屋面
施工工序：基层表面清理、修整→喷、涂基层处理剂→节点附加增强处理→定位、弹线、试铺→铺贴卷材→收头处理、节点密封→清理、检查、修整→保护层施工
（基层准备→沥青胶调制→铺贴前处理→铺贴等）
（1）基层要求
a、 基层：整体性、刚度、不变形；平整度≤5mm，表 面无缺陷。
b、找平层：水泥砂浆
沥青砂浆

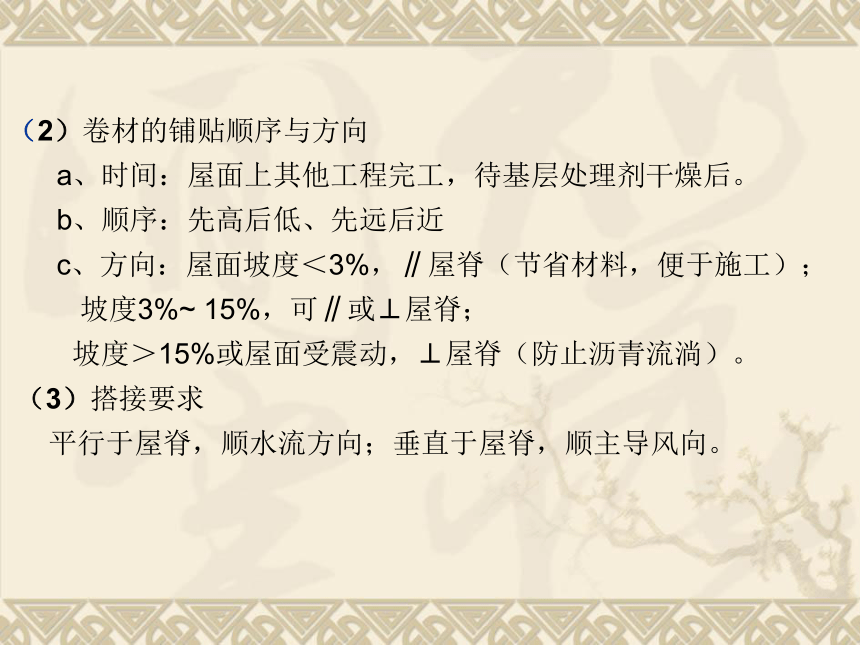

（2）卷材的铺贴顺序与方向
a、时间：屋面上其他工程完工，待基层处理剂干燥后。
b、顺序：先高后低、先远后近
c、方向：屋面坡度＜3%，∥屋脊（节省材料，便于施工）；
坡度3%~ 15%，可∥或⊥屋脊；
坡度＞15%或屋面受震动，⊥屋脊（防止沥青流淌）。
（3）搭接要求
平行于屋脊，顺水流方向；垂直于屋脊，顺主导风向。

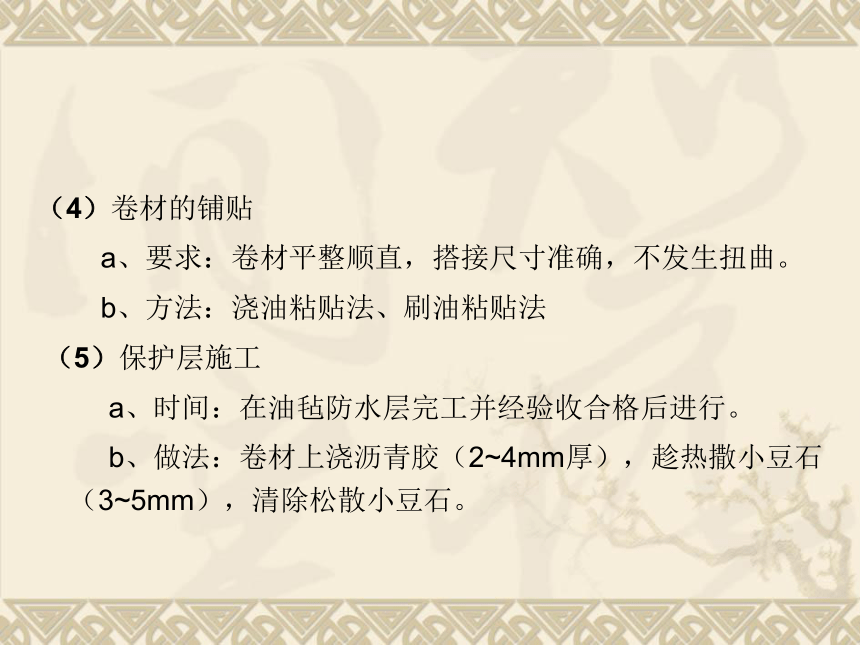

（4）卷材的铺贴
a、要求：卷材平整顺直，搭接尺寸准确，不发生扭曲。
b、方法：浇油粘贴法、刷油粘贴法
（5）保护层施工
a、时间：在油毡防水层完工并经验收合格后进行。
b、做法：卷材上浇沥青胶（2~4mm厚），趁热撒小豆石 （3~5mm），清除松散小豆石。

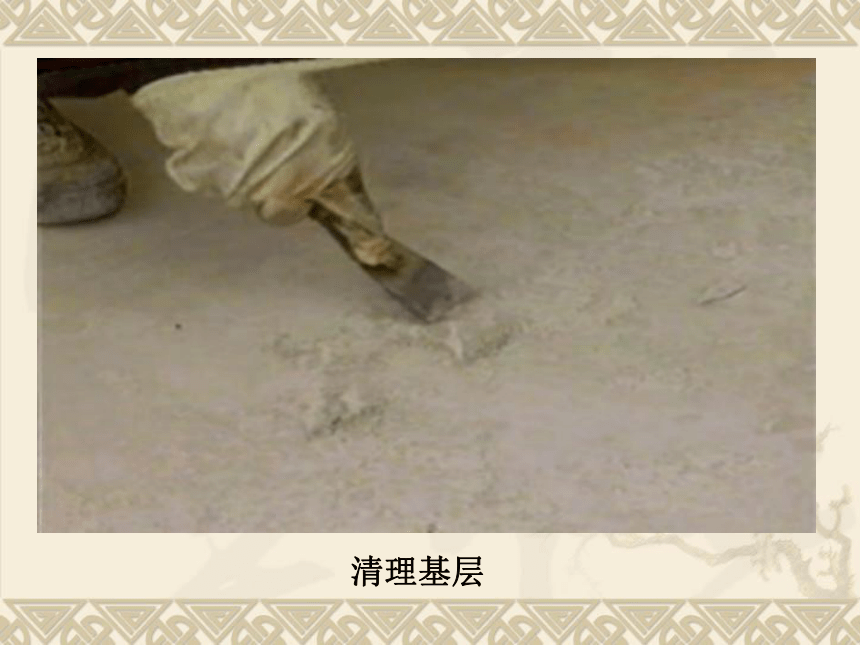

清理基层

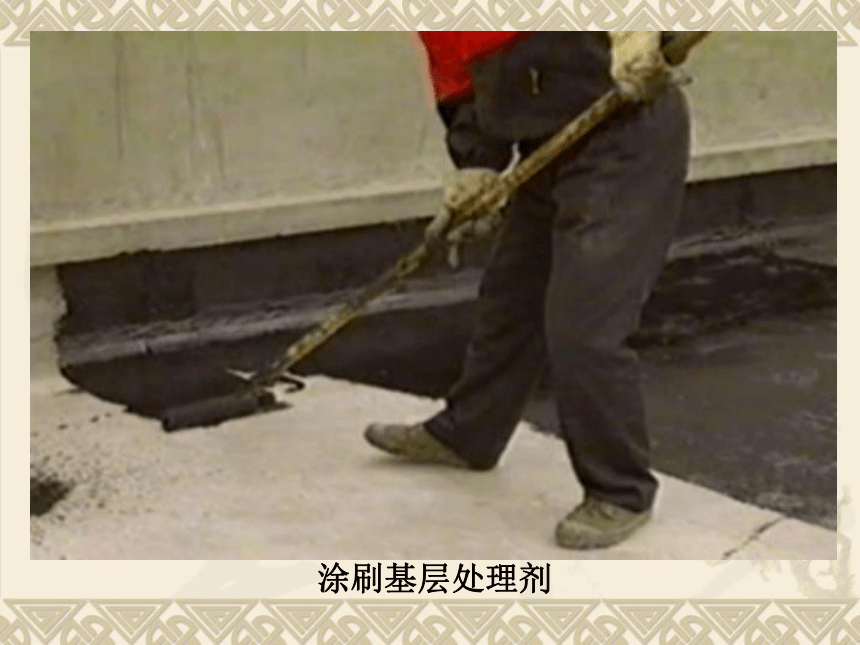

涂刷基层处理剂

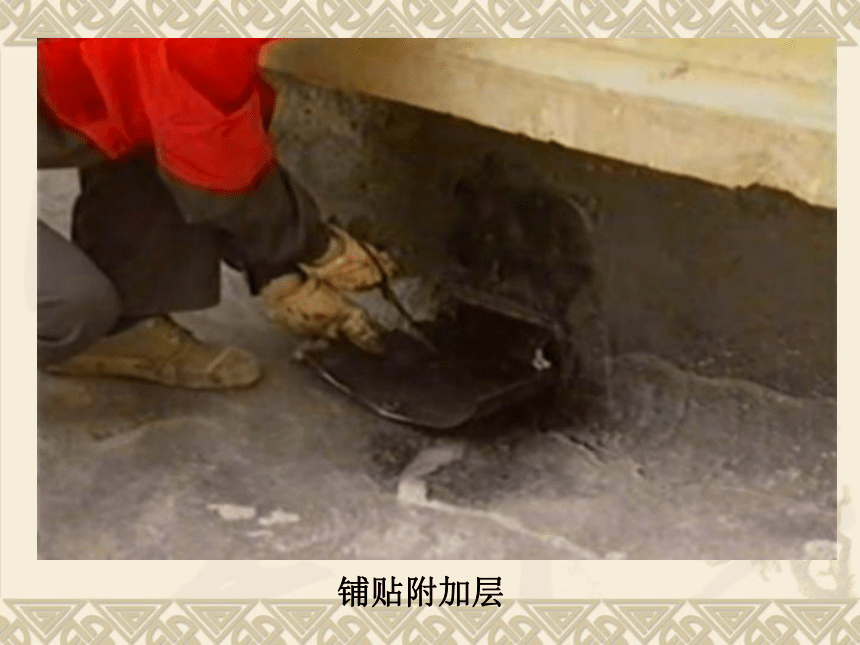

铺贴附加层
热熔铺贴大面
热熔封边
蓄水试验
（三）高聚物改性沥青卷材防水屋面
1、材料：
石油沥青掺入适量聚合物，以降低沥青的脆点，提高耐热性，延长使用期
2、品种： SBS、APP、PVC和再生胶改性沥青卷材。
3、施工方法：热熔法、冷粘贴及自粘法
1）热熔法
a、施工方法：将卷材背面喷灯或火焰喷枪加热熔化后与基层黏结 在一起形成防水层。
b、施工条件：可在-10°C进行，雨、风天不得施工，基层干燥,注意防火。
c、材料要求：有出场合格证，外观质量、规格、物理性质复验合 格；改性沥青涂料或胶结剂作为基层处理剂。
d、施工工艺：清理基层→涂刷基层处理剂→铺贴卷材附加层→热熔铺贴大面防水卷材→热熔封边→蓄水试验→保护层施工→质量验收。
施工工艺
①清理基层：干净
②涂刷基层处理剂：溶剂型橡胶改性沥青防水涂料或橡胶改性沥青胶结剂，涂刷均匀。
③铺贴卷材附加层：按设计要求在构造节点铺贴。
④热熔铺贴大面防水卷材：火焰烘烤卷材底面与基层交接处，边加热边 滚压（200~230°C、约0.5m）。
⑤热熔封边：火焰烘烤熔化，抹子抹平沥青。
⑥蓄水试验：平屋面水没过屋面蓄水24h以上、坡屋面淋浴2h以上，无渗漏为合格。
⑦保护层：上人屋面铺方砖；不上人屋面涂改性沥青胶结剂，撒石片粘牢后扫除松动的。
⑧质量验收
2）冷粘贴
a、施工方法：将胶粘剂涂刷在基层或卷材上，使卷材与基层相互黏结形成防水层。
b、施工要求：胶结剂涂刷均匀、规范，铺贴密实、牢固、平整、顺直，搭接规范、可靠，接缝口严密，宽≥10mm。
3）自粘法
a、施工方法：采用带有自粘胶的防水卷材，不加热、不涂胶结材料而进行黏结的方法。
b、施工要求：基层表面处理剂涂刷均匀，卷材背面隔离纸撕净。
（四）高分子卷材防水屋面
1、材料：有橡胶，塑料和橡塑共混三大系列。
2、品种：三元乙丙橡胶防水卷材，氯化聚乙烯一
橡胶共混防水卷材，氯化聚乙烯防水卷材和聚氯乙 烯防水卷材等。
3、特点：具有单层结构防水，冷施工，使用寿命长等
优点。
4、方法：冷粘贴、热熔法及自粘法。
涂膜防水屋面是在钢筋混凝土装配式结构的屋盖体系中，板缝采用油膏嵌缝，板面压光具有一定的防水能力，通过涂布一定厚度高聚物改性沥青、合成高分子材料，经常温交联固化形成具有一定弹性的胶状涂膜，达到防水的目的。 涂膜防水屋面构造见图
涂膜防水屋面构造图 (a)无保温层涂料屋面；(b)有保温层涂料屋面 1－细石混凝土；2－油膏嵌缝
二、涂膜防水屋面
（一）材料要求
1.涂料有厚质涂料和薄质涂料之分
2.厚质涂料有：石灰乳化沥青防水涂料、膨润土乳化沥青涂料、石 棉沥青防水涂料、粘土乳化沥青涂料等。
3.薄质涂料分三大类：沥青基橡胶防水涂料、化工副产品防水涂料、合成树脂防水涂料。
4.同时又分为溶剂型和乳液型两种类型。
5.溶剂型涂料是高分子材料溶解于溶剂中形成的溶液。
6.乳液型涂料是以水作为分散介质，是高分子材料以极微小的颗粒稳定悬浮于水中，形成的乳液，水分蒸发后成膜.
7.涂膜防水屋面常用的胎体增强材料有玻璃纤维布、合成纤维薄毡、聚酯纤维无纺布等。
（二）基层施工
涂膜防水屋面结构层、找平层与卷材防水屋面基本相同。屋面的板缝施工应满足下列要求：
1.清理板缝浮灰时，板缝必须干燥； 2. 板缝应用细石混凝土浇捣密实；
（三）涂膜防水层施工
1.强制性条文：“涂膜防水层不得有渗漏或积水现象。”
2.施工验收规范规定：涂膜防水应根据防水涂料的品种分层分遍涂布，不得一次涂成；应待先涂的涂层干燥成膜后，方可涂后一遍涂料；需铺设胎体增强材料时，屋面坡度小于15%可平行屋脊铺设，屋面坡度大于15%时应垂直屋脊铺设；胎体长边搭接宽度不应小于50mm，短边搭接宽度不应小于70mm；采用两层胎体增强材料时，上下层不得相互垂直铺设，搭接缝应错开，其间距不应小于幅宽的1/3。
三、刚性防水屋面
刚性防水屋面是用细石混凝土、块体材料或补偿收缩混凝土等材料作屋面防水层，依靠混凝土密实并采取一定的构造措施，以达到防水的目的。
（一）细石混凝土材料要求
砂采用粒径0.3～0.5mm的中粗砂，粗骨料含泥量不应大于1%；细骨料含泥量不应大于2%；水采用自来水或可饮用的天然水；混凝土强度不应低于C20，每立方米混凝土水泥用量不少于330kg，水灰比不应大于0.55；含砂率宜为35%～40%；灰砂比宜为1∶2～1∶2.5。
（二）构造要求
刚性防水屋面构造见图所示。

刚性防水屋面构造
（三）细石混凝土防水层施工
强制性条文：“细石混凝土防水层不得有渗漏或者积水现象。”
1.分格缝留置
分格缝又称分仓缝，应按设计要求设置，如设计无明确规定，留设原则为：分格缝应设在屋面板的支承端、屋面转折处、防水层与突出层面结构的交接处，其纵横间距不宜大于6m。一般为一间一分格，分格面积不超过20m2；分格缝上口宽为30mm，下口宽为20mm，应嵌填密封材料。
2.防水层细石混凝土浇捣
(1)在混凝土浇捣前，应清除隔离层表面浮渣、杂物，先在隔离层上刷水泥浆一道，使防水层与隔离层紧密结合，随即浇筑细石混凝土。
(2)混凝土的浇捣按先远后近、先高后低的原则进行。 (3)施工时，一个分格缝范围内的混凝土必须一次浇完，不得留施工缝。
3.密封材料嵌缝
(1)强制性条文：“密封材料嵌缝必须密实、连续、饱满、粘结牢固，无气泡、开裂、脱落等缺陷。” (2)密封防水部位的基层应牢固，表面应平整、密实，不得有蜂窝、麻面、起皮和起砂现象；嵌填密封材料的基层应干净、干燥。
(3)密封防水处理的基层，应涂刷与密封材料相配套的基层处理剂，处理剂应配比准确，搅拌均匀。
（四）隔离层施工
为了减小结构变形对防水层的不利影响，可将防水层和结构层完全脱离，在结构层和防水层之间增加一层厚度为10～20mm的粘土砂浆，或铺贴卷材隔离层。
第十章 防 水 工 程
第二节 地下防水施工
一、概述
（一）施工原则：
1、杜绝防水层对水的吸附和毛细渗透
2、接缝严密，形成封闭的整体；
3、消除所留孔洞造成的渗漏；
4、防止不均匀沉降而拉裂防水层；
5、防水层做至可能渗漏范围以外。
(二）施工特点：
1、质量要求高：长期水压作用下不渗、不漏
2、施工条件差：坑内、露天、地上地下水；
3、材料品种多，质量、性能不统一；
4、成品保护难：施工期长，材料薄，强度低；
5、薄弱部位多：变形缝、施工缝、后浇缝、穿墙管、螺栓、预埋件、预留洞、阴阳角…
（三）主要做法：
据防水等级而定；
1～2级常用多道防水。
1、防水混凝土结构自防水-----普通防水混凝土
------外加剂防水混凝土
2、附加防水层：
(1) 卷材防水层：
油毡（SBS、APP、……）
橡胶（三元乙丙、氯丁、……）
塑料（氯化聚乙烯、聚氯乙烯、……）
橡塑（氯化聚乙烯—橡胶共混、……）
(2) 涂膜防水层：橡胶、树脂、改性沥青、沥青、水泥
(3) 防水砂浆抹面：防水剂、膨胀剂、……
二、防水混凝土施工
（一）防水混凝土抗渗等级：
1、设计抗渗等级：按埋置深度确定，但最低不得小于P6（抗渗压力0.6N/mm2）。
工程埋置深度 ﹤10 10~20 20~30 30~40
设计抗渗等级 P6 P8 P10 P12
2、配制试验等级：比设计抗渗等级提高0.2 Mpa。
3、施工检验等级：不得低于设计抗渗等级。
（二）防水混凝土的种类：
1、普通防水混凝土：降低水灰比（毛细孔少、细），增加水泥用量和砂率（包裹粗骨料），石子粒径小（减少沉降差）及精细施工提高混凝土的密实性。
2、外加剂防水混凝土：（5种）
（1）减水剂防水混凝土：掺木质素磺酸钙、磺酸钠盐、糖蜜类（0.2～0.5%）防水机理：减少用水量，毛细孔少；水泥分散均匀，孔径、空隙率小。
（2）密实剂防水混凝土：三乙醇胺（掺量0.05%）
防水机理：水化物增多，结晶变细。
（3）引气剂防水混凝土：松香酸钠（掺量0.03%）
防水机理：密闭气泡阻塞毛细孔。
（4）防水剂防水混凝土：氯化铁防水剂（掺量3%）
防水机理：产生氢氧化铁、氢氧化亚铁、氢氧化铝凝胶体填充毛细孔。
（5）膨胀剂防水混凝土
膨胀源：水化硫铝酸钙（钙矾石)
氢氧化钙, 氢氧化镁
防水机理：补偿收缩，防止化学收缩和干缩裂缝，混凝土密实。 （限制膨胀率2～4/万，膨胀应力0.2～0.7MPa）
（三）对防水混凝土的要求：
1、构造要求：
防水混凝土壁厚≮250mm，裂缝宽≯0.2mm，标号≮C20；
垫层厚≮100mm，C10以上；
迎水面钢筋的保护层厚≮50mm；
环境温度≯80℃，不受剧烈振动或冲击
2、配制要求：
(1）材料：
水泥——32.5MPa以上普硅，用量一般≮320kg/m3（掺活性掺合料时,≮280kg/m3）
骨料——中砂，含泥量≯3％ ，砂率35～45% ；
石子：粒径5～40mm，含泥量≯1％；
(2）灰砂比：1：2～2.5
(3）水灰比：≯0.55
(4）坍落度：≯ 50mm，泵送时100～140mm
(四)防水薄弱部位处理：
1. 混凝土施工缝：
防水混凝土宜整体连续浇筑，尽量少留施工缝
（1）留设位置：
底板、顶板应连续浇筑；
墙体：①水平施工缝：
可留在
底板表面以上300～500mm
顶板底面以下≮100mm
的墙身上；
施工缝距孔洞边缘≮300mm。
②垂直施工缝：避开水多地段，宜与变形缝结合。
（a）平缝加止水板
止水板
≥300
遇水膨胀止水条
（b）平缝加止水条
≥300
先浇混凝土
外贴防水层
后浇混凝土
（c）平缝外贴防水层
（2）施工缝形式与处理
(3)留缝及接缝要点：
1）位置正确，构造合理，
2）止水板、条接缝严密；
3）原浇混凝土强度达到1.2Mpa后方可接缝；
4）接缝前凿毛、清理（粘止水条）；
5）接缝时：
①垂直缝先涂刷混凝土界面处理剂；
②水平缝先垫浆（1：1砂浆30～50厚）或涂刷界面剂；
浇混凝土要及时，层厚≯500mm，振捣密实。
2.结构变形缝（沉降、伸缩）：
(1 ) 构造形式和材料作法：
－－加止水带。
构造：据结构变形情况、水压大小、防水等级确定
橡胶止水带断面形式
中埋式止水带与外贴防水层复合使用
中埋式止水带与遇水膨胀橡胶条和嵌缝材料复合使用
中埋式止水带与可卸式止水带复合使用
中埋式金属止水带
(2)变形缝的施工要点
1)止水带安装：
位置准确、固定牢固（见图）；
接头在水压小的平面处，宜焊接连接，不得叠接；
转弯处半径≮75mm，可卸式底部座浆5mm或涂刷胶黏剂
2) 混凝土施工：
止水带两侧不得粗骨料集中，牢固结合；
平面止水带下浇筑密实，排除空气；
振捣棒不得触动止水带。
中埋式止水带的固定：底板或顶板内
墙体垂直缝止水带的固定（铅丝拉结法）
3.后浇带
是大面积混凝土结构的刚性接缝，用于不允许留柔性变形缝且后期变形趋于稳定的结构
1）留设形式与要求：
要求钢筋不断，边缘密实。
留设形式：
后浇带防水构造（一）
后浇带防水构造（二）
后浇带防水构造（三）
外贴止水带
2）补缝施工要点：
间隔时间≮6周，气温较低时施工；
接口处凿毛、湿润，除锈，清理干净；
做结合层后浇补偿收缩混凝土，振捣密实；
4～8h后养护，≮4周。
4. 穿墙管道
（1）固定管：外焊止水板或粘遇水膨胀橡胶圈
（2）预埋焊有止水板的套管：
固定式穿墙管的防水构造
（a）焊钢板止水环
钢板止水环
嵌缝材料
（b）粘遇水膨胀橡胶圈
遇水膨胀橡胶圈
嵌缝材料
5. 穿墙螺栓：
防水混凝土墙体支模时尽量不用穿墙对拉螺栓，否则采取止水措施。
1）止水方法：
焊接方形钢板止水环（连续满焊）
2）封头处理：
拆模后，工具式螺栓的坑内填塞嵌缝材料，封堵1：2膨胀砂浆，硬化后迎水面刷防水涂料。
(五)防水混凝土施工要求：
1、做好施工准备：
1）编制施工方案：
浇筑顺序：底板→底层墙体→底层顶板→墙体→…
浇筑方案：底板——分区段分层；
墙体——水平分层交圈。
每小时浇筑量，机械道路布置，
人员安排，应急措施。
2）混凝土试配：保证强度、抗渗标号及施工和易性。
3）做好薄弱部位的处理。
4）做好排降水工作：地下水位低于施工底面≮300，雨水不流入基坑。
5）人员分工与技术交底。
2、施工要点：
（1）模板：强度、刚度高，表面平整，吸水性小，支撑牢固，安装严密，清理干净。
（2）钢筋：保护层用垫块同混凝土；支架、S钩、连接点、设备管件均不得接触模板或垫层。
（3）混凝土搅拌：配料准确, 搅拌均匀，≮2min，
有外加剂时应按其要求加入、拌制。
（4）混凝土运输：
防止分层离析和坍落度损失；
气温高、运距大时可掺入缓凝型减水剂；
（5)混凝土浇筑：
1）做好浇筑前准备：检查钢筋、模板、埋件，薄弱部位处理。
2）自由下落高度≯1.5m，墙体直接浇筑高度≯3m，否则用串筒、溜管。
3）钢筋、管道密集处，用同标号细石混凝土。
4）分层浇捣，每层厚≯300～400mm，上下层间隔≯1.5h且不初凝。
5）墙体底部先垫浆，往上逐渐减少坍落度，顶面撒石子压入。
6）振捣密实，不漏振，不欠振，不过振，插入下层50～100mm。
(6)养护与拆模：
混凝土终凝（浇后4～6h）后开始养护，≮14d，避免早期脱水；
冬施混凝土入模温度≮ 5℃，不宜蒸汽加热养护；
拆模不宜过早，防止开裂和损坏。
(六)抗渗性能评定：
1、留试块：
连续浇筑量在500m3以下时留一组；且每项工程不少于两组。
2、每组六块
一组标养：抗渗标号应达到试验标号，最低不低于设计标号；
一组同条件养护：作结构抗渗性能的依据，不应低于设计标号。
三、卷材防水层施工
(一)施工准备：
1、材料准备：
按设计要求的品种、规格、性能购置；
进场应检查外观质量、合格证、质量检测报告，并取样复检。
2、机具：喷灯、压辊、搅拌器、刷子
3、基层处理：
（1）对基层的要求：平整、牢固、清洁、干燥。
(2)处理方法：
1）抹水泥砂浆：
可掺UEA等膨胀剂（10～12%）以防裂；
掺无机铝盐防水剂（5～10%）求快干；
角部抹成圆弧防折断。油毡防水R≮50mm
其它≮20mm；
2) 养护干燥
含水率≯9%（测试：干铺1m×1m卷材，3～4h，无水印）
3）喷涂基层处理剂：
与卷材及胶黏剂相容（改性沥青涂料；聚氨酯底胶…）
喷、涂均匀不漏底。
（二）施工方法：
1、施工顺序与构造要求：
（1）外贴法： （先底后立面）
墙体结构→防水→保护
特点：结构及防水层质量易检查,可靠性强；工期长。
此法常用
（2）内贴法： （先立面后平面）
垫层、保护墙→防水层→底板及结构墙
特点：槽宽小，省模板；损坏无察觉，可靠性差，内侧模板不好固定。
用于：场地小，无法采用外贴法的情况下。
内贴法卷材防水
的构造
（3）构造要求：不同材料，层数不同
合成高分子卷材——
单层，
搭接长度≮100mm，附加增强；
改性沥青油毡——
1～2层，
搭接长度≮100mm，接缝错开；
2、 防水层施工：
（1）工艺顺序：
基面处理→涂布基层处理剂→细部增强→铺第一层卷材→（铺第二层卷材）→接缝处理→保护层。
（2）粘贴方法：
1） 改性沥青卷材铺贴（施工温度≮10℃）：
热熔法——喷灯熔化、铺贴排气、滚压粘实、接头挤出刮严；
冷粘结剂法——选胶合理、涂胶均匀、排气压实、接头另粘；
冷自粘法——边揭纸边开卷，按线搭接、排气压实、低温时加热。
2）合成高分子卷材铺贴（施工温度≮5℃）
——冷粘结法：
①选胶与卷材配套；
②基层、卷材涂胶均匀（卷材搭接边不涂）
③晾胶至不粘手后粘贴、压辊排气、包胶铁辊压实；
④搭接边涂胶自粘；
⑤接缝口用相容的密封材料封严，宽度≮10mm。
3、保护层施工
平面：浇细石混凝土≮50厚；
立面：
内贴法—
粘麻丝、抹20厚1：3砂浆 （硬保护）
贴5～6厚聚氯乙烯泡沫塑料片材 （软保护）
外贴法—
砌砖墙(5～6m断开)灌砂浆 （硬保护)
贴聚氯、聚苯乙烯泡沫塑料片材 （软保护）
四、防水涂膜施工
常用：
聚氨酯防水涂料（涂膜延伸率350％，表干4h）
硅橡胶防水涂料（延伸率700％，表干0.8h）
1、施工准备：
材料准备；基层处理同前；施工温度≮5℃ 。
2、施工方法：
内涂法、外涂法的顺序同卷材内、外贴法；
工艺顺序、保护层做法同卷材。
基层（混凝土或水泥砂浆）
基层处理剂（聚氨酯底胶）
第一道聚氨酯涂膜防水层
第二道聚氨酯涂膜防水层
保护层
聚氨酯涂膜防水构造
3、施工要点：
①按说明书称量配料，搅拌均匀；
②立面滚涂4～8遍，平面刮涂2～4遍，前度干燥不粘手脚后涂后遍；
③成膜厚度符合设计要求（一般1.5mm左右，针测法或切20×20块检验）
第三节 堵漏施工技术
1、孔洞堵漏
(1)直接堵漏法
孔洞较小，水压不太大时，可用直接堵漏法。将孔洞凿成凹槽并冲洗干净，用配合比为1∶0.6的水泥胶浆塞入孔洞，迅速用力向槽壁四周挤压密实。堵塞后，检查是否漏水，确定无渗漏后，做防水层
(2)下管堵漏法 孔洞较大，水压较大时，可采用下管堵漏法。该办法分两步完成，首先凿洞、冲洗干净，插入一根胶管，用促凝剂水泥胶浆堵塞胶管外空隙，使水通过胶管排出；当胶浆开始凝固时，立即用力在孔洞四周压实，检查无渗水时，抹上防水层的第一、二层；待防水层有一定强度后将管拔出，按直接堵塞法将管孔堵塞，最后抹防水层的第三、四层。
图 木楔堵漏 1－素灰和砂浆；2－干硬性砂浆；3－木楔；4－铁管
(3)木楔子堵塞法
用于孔洞不大，水压很大的情况。用胶浆把一铁管稳牢于漏水处剔成的孔洞内，铁管顶端比基层面低20mm，管四周空隙用砂浆、素灰抹好；待砂浆有一定强度后，把一浸过沥青的木楔打入管内，管顶处再抹素灰、砂浆等，经24h后，检查无渗漏时，随同其他部位一起做好防水层。见图所示。
2.裂缝堵漏
下线法 ： 水压较大，缝隙不大时，采用下线法施工。操作时，在缝内先放一线，缝长时分段下线，线间中断20～30mm，然后用胶浆压紧，从分段处抽线，形成小孔排水；待胶浆有强度后，用胶浆包住钉子塞住抽线时留下的小孔，再抽出钉子，由钉子孔排水，最后将钉子孔堵住做防水层。
厨房和卫生间渗漏及堵漏措施
1、板面及墙面渗水
原因：a、结构层出现微孔、轻微裂缝，b、防水层有缺陷。
堵漏措施：a、拆除渗漏处饰面材料，刷防水涂料；
b、开裂处先增强处理，后刷防水涂料；
c、不严重且拆除困难，直接刮涂透明或聚氨酯防
水涂料。
2、卫生洁具及穿楼板管道，排水管口等部位渗漏。
原因：a、细部处理不当，b、基层有裂隙，
c、材料粘结不牢，d、材料被拉裂。
堵漏措施：a、清理渗漏处， b、刮填嵌缝材料，
c、涂刷防水涂料，d、黏贴纤维材料处理增强。
　　　　　　第四节 常见质量问题及处理
一、卷材防水工程常见的质量事故及处理
（材料、基层、防水层施工、成品保护等原因）
（一）卷材防水层开裂
现象 产生原因 防治措施 修补方法
出现裂缝 基层变形、
开裂、沉降；
材质低劣；
施工不当。 设置变形
缝和附加层
控制材料质量
按照程序和
规范操作。 在开裂处补贴卷材
（二）沥青胶流淌
现象 产生原因 防治措施 修补方法
沥青胶在下部堆积或流淌 耐热度低；
涂刷过厚；
保护层不够；
屋面坡度过陡 合理选择标号；
控制涂刷厚；
作好保护层；
垂直屋脊铺。 可采取局部切割重铺卷材
（三）防水层鼓泡
现象 产生原因 防治措施 修补方法
出现鼓泡、气泡，卷材与基层或下层卷材脱空。 基层潮湿、不平整，窝有水或气；
未设隔气层；
卷材潮湿、铺贴不实。 基层含水率≤6%、平整≤5mm；
基层表面设隔气层；卷材干燥、铺贴严实 将鼓泡处卷材割开，采取打补丁办法，重新加贴小块卷材护盖。

展开更多......

收起↑
