第五章 脚手架与垂直运输设备

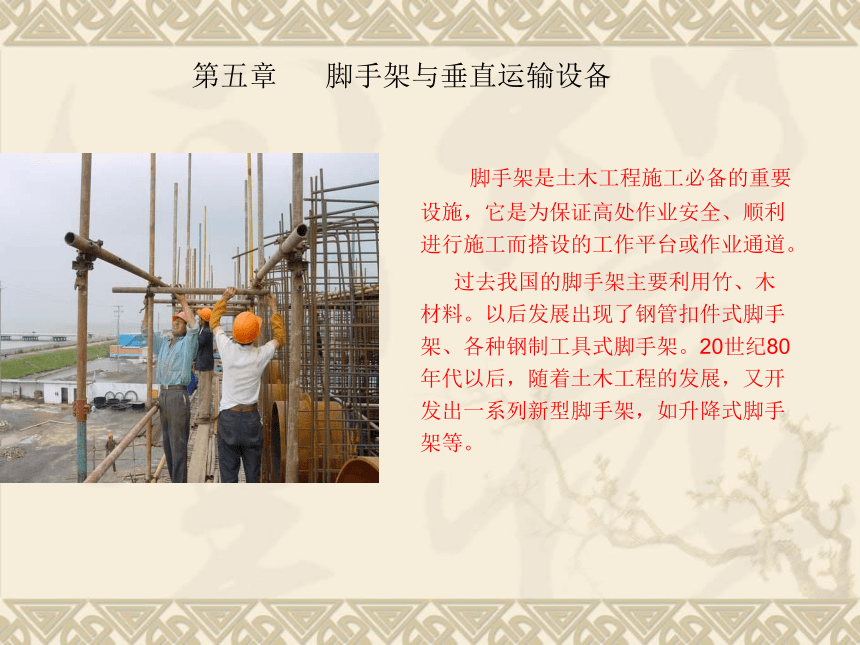

脚手架是土木工程施工必备的重要设施，它是为保证高处作业安全、顺利进行施工而搭设的工作平台或作业通道。
过去我国的脚手架主要利用竹、木材料。以后发展出现了钢管扣件式脚手架、各种钢制工具式脚手架。20世纪80年代以后，随着土木工程的发展，又开发出一系列新型脚手架，如升降式脚手架等。

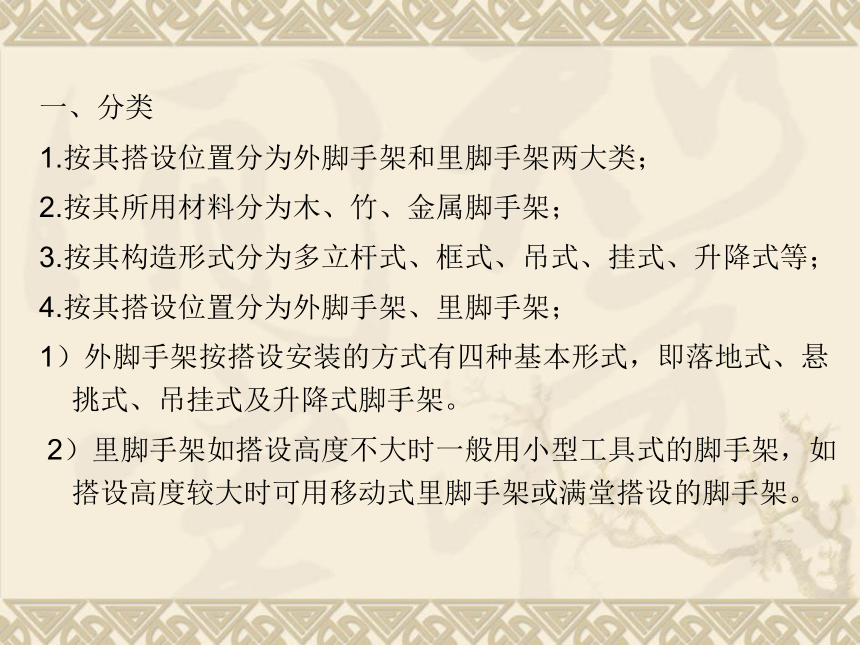

一、分类
1.按其搭设位置分为外脚手架和里脚手架两大类；
2.按其所用材料分为木、竹、金属脚手架；
3.按其构造形式分为多立杆式、框式、吊式、挂式、升降式等；
4.按其搭设位置分为外脚手架、里脚手架；
1）外脚手架按搭设安装的方式有四种基本形式，即落地式、悬挑式、吊挂式及升降式脚手架。
2）里脚手架如搭设高度不大时一般用小型工具式的脚手架，如搭设高度较大时可用移动式里脚手架或满堂搭设的脚手架。

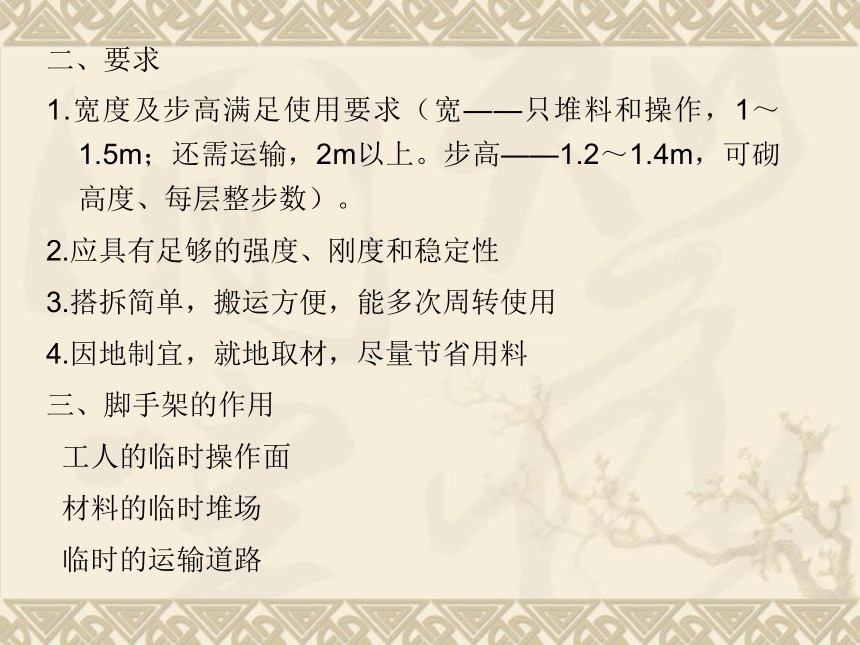

二、要求
1.宽度及步高满足使用要求（宽——只堆料和操作，1～1.5m；还需运输，2m以上。步高——1.2～1.4m，可砌高度、每层整步数）。
2.应具有足够的强度、刚度和稳定性
3.搭拆简单，搬运方便，能多次周转使用
4.因地制宜，就地取材，尽量节省用料
三、脚手架的作用
工人的临时操作面
材料的临时堆场
临时的运输道路
四、扣件式钢管脚手架
1．扣件式钢管脚手架由立杆、大横杆、小横杆、斜撑、脚手板等组成。
2．它可用于外脚手架，也可作内部的满堂脚手架，是目前常用的一种脚手架。
3．扣件式钢管脚手架的特点是：通用性强；搭设高度大；装卸方便；坚固耐用。
4．基本构造

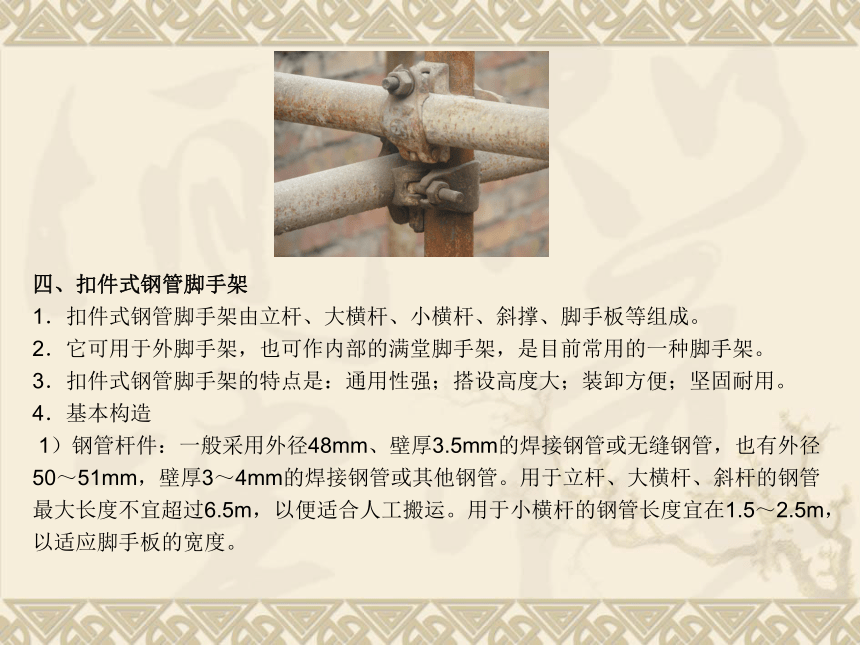

1）钢管杆件：一般采用外径48mm、壁厚3.5mm的焊接钢管或无缝钢管，也有外径50～51mm，壁厚3～4mm的焊接钢管或其他钢管。用于立杆、大横杆、斜杆的钢管最大长度不宜超过6.5m，以便适合人工搬运。用于小横杆的钢管长度宜在1.5～2.5m，以适应脚手板的宽度。
2）扣件
　　扣件用可锻铸铁铸造或用钢板压制，其基本形式有三种：
a.供两根成垂直相交钢管连接用的直角扣件
b.供两根成任意角度相交钢管连接用的回转扣件
c.供两根对接钢管连接用的对接扣件
　在使用中，虽然回转扣件可连接任意角度的相交钢管，但对直角相交的钢管应用直角扣件连接，而不应用回转扣件连接

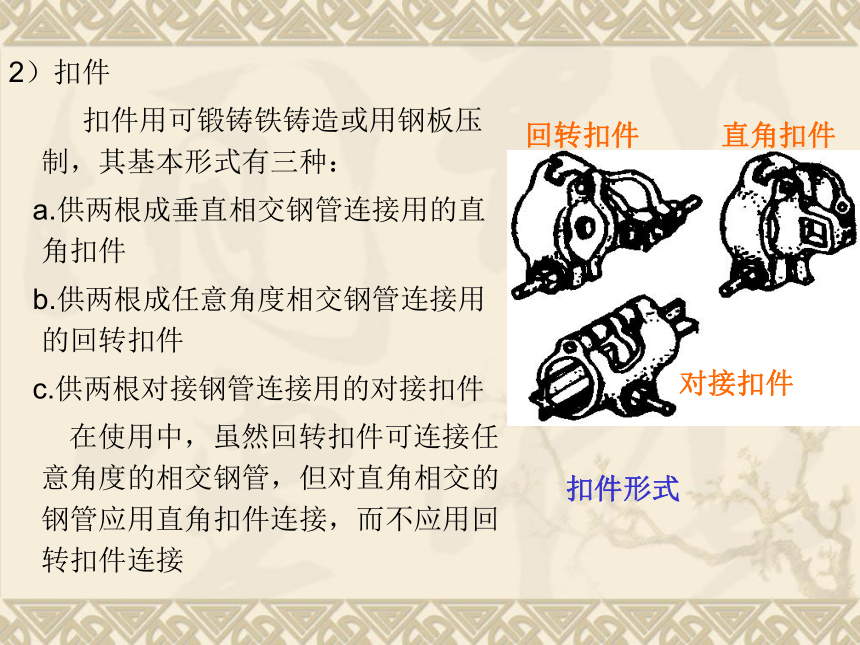

扣件形式
回转扣件
直角扣件
对接扣件
3）脚手板：一般可用厚2mm的钢板压制而成，长度2～4m，宽度250mm，表面应有防滑措施。也可采用厚度不小于50mm的杉木板或松木板，长度3～6m，宽度200～250mm，或者采用竹脚手板。
4）连墙件:当扣件式钢管脚手架用于外脚手架时，必须设置连墙件。连墙件将立杆与主体结构连接在一起，可有效地防止脚手架的失稳与倾覆，

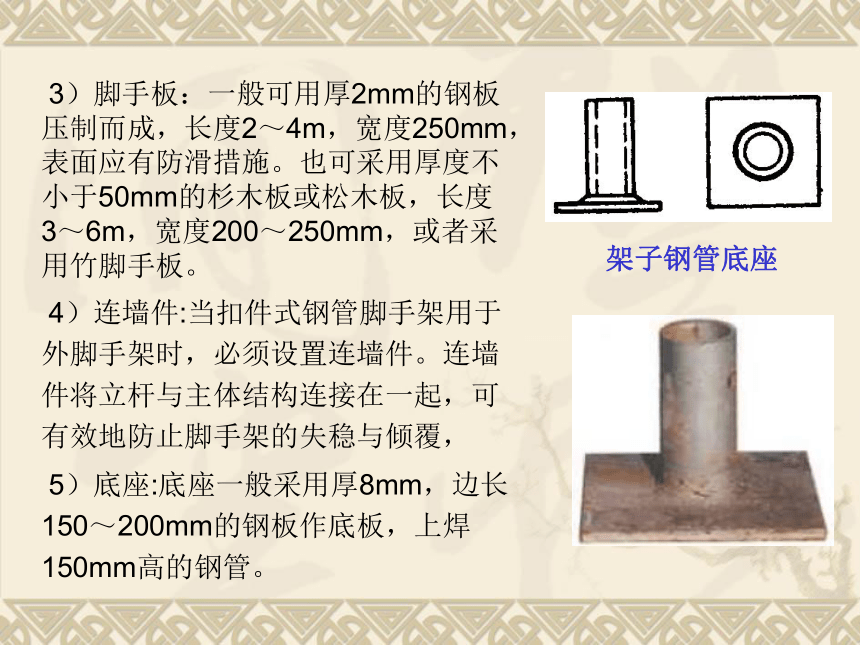

5）底座:底座一般采用厚8mm，边长150～200mm的钢板作底板，上焊150mm高的钢管。
架子钢管底座

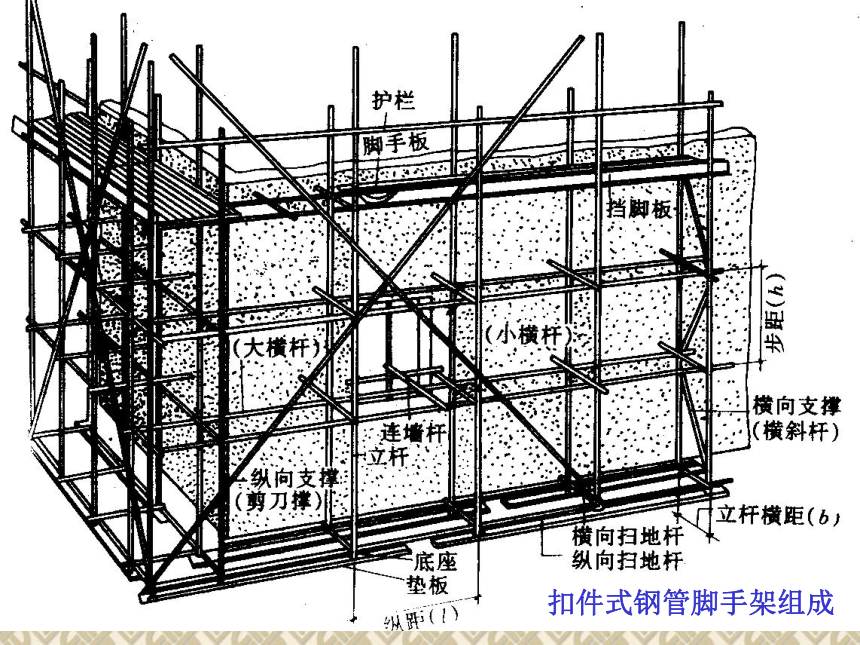

扣件式钢管脚手架组成

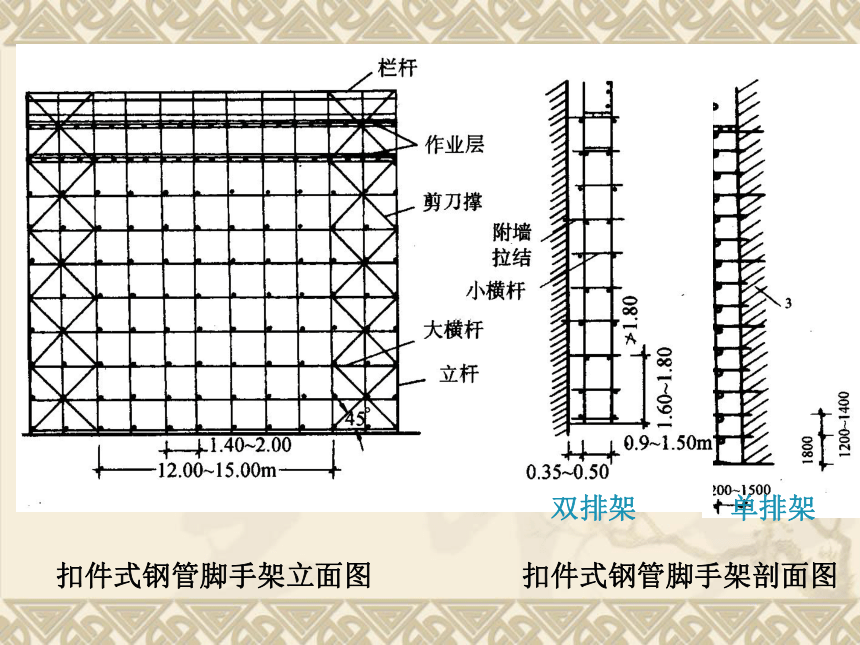

扣件式钢管脚手架立面图
单排架
扣件式钢管脚手架剖面图
双排架
五、碗扣式脚手架

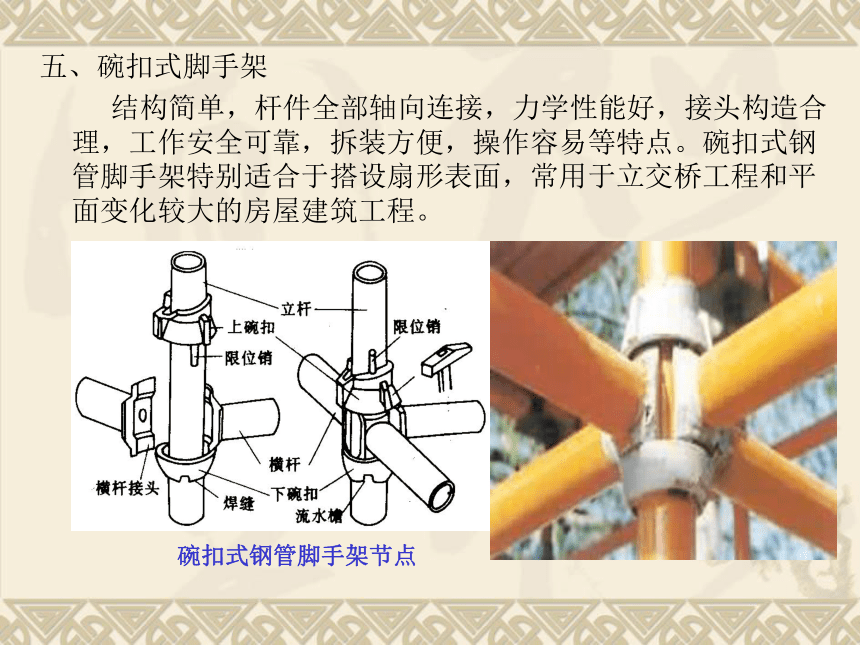

结构简单，杆件全部轴向连接，力学性能好，接头构造合理，工作安全可靠，拆装方便，操作容易等特点。碗扣式钢管脚手架特别适合于搭设扇形表面，常用于立交桥工程和平面变化较大的房屋建筑工程。
碗扣式钢管脚手架节点

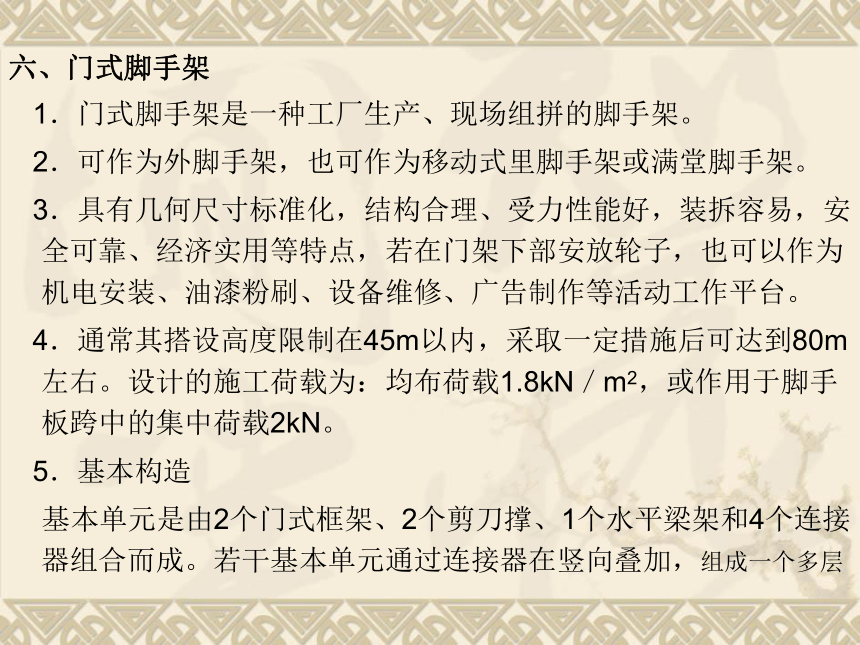

六、门式脚手架
1．门式脚手架是一种工厂生产、现场组拼的脚手架。
2．可作为外脚手架，也可作为移动式里脚手架或满堂脚手架。
3．具有几何尺寸标准化，结构合理、受力性能好，装拆容易，安全可靠、经济实用等特点，若在门架下部安放轮子，也可以作为机电安装、油漆粉刷、设备维修、广告制作等活动工作平台。
4．通常其搭设高度限制在45m以内，采取一定措施后可达到80m左右。设计的施工荷载为：均布荷载1.8kN／m2，或作用于脚手板跨中的集中荷载2kN。
5．基本构造
基本单元是由2个门式框架、2个剪刀撑、1个水平梁架和4个连接器组合而成。若干基本单元通过连接器在竖向叠加，组成一个多层

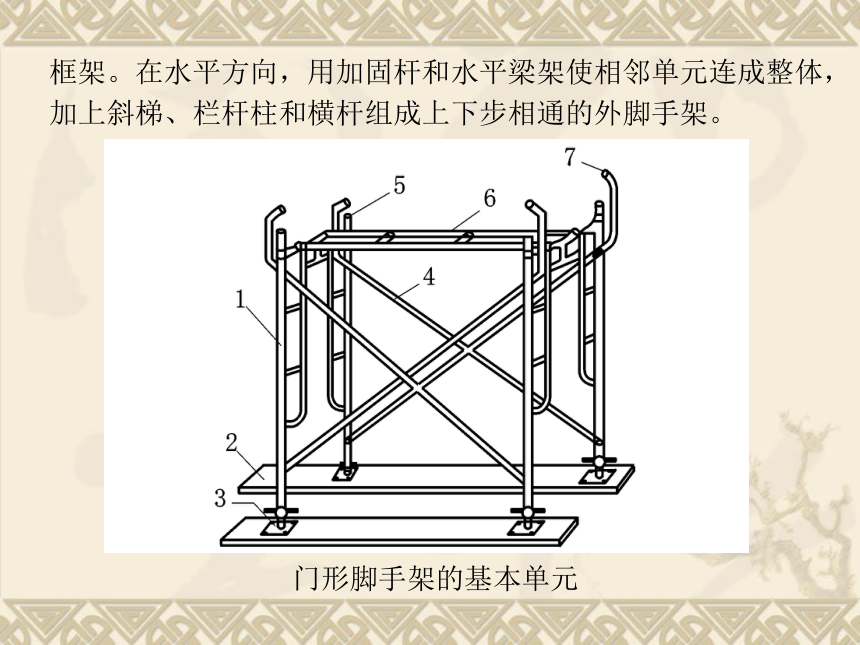

门形脚手架的基本单元
框架。在水平方向，用加固杆和水平梁架使相邻单元连成整体，加上斜梯、栏杆柱和横杆组成上下步相通的外脚手架。
整片门式脚手架
七、升降式脚手架
1． 升降式脚手架是沿结构外表面满搭的脚手架，它通过脚手架构件之间或脚手架与墙体之间互为支承、相互提升，可随结构施工逐渐提升，用于结构施工；在结构完成后，又可逐渐下降，作为装饰施工脚手架。
2．升降式脚手架主要优点有：
1）脚手架不需沿建(构)筑物全高搭设(一般搭设3～4层高)；
2）脚手架不落地，不占施工场地；
3）可用于结构与装饰施工；
4）一次性投资较大。
（一）悬吊式脚手架
　　外脚手架形式的选择受多种因素制约。有的工程施工场地狭小，无落地式脚手架搭设的基础；有的工程地下室施工后回填土不能及时回填，而主体结构必须继续施工，有的主体结构四周为裙房，主楼的脚手架不能搭在裙楼楼顶上，有的建筑物高度超过脚手架容许搭设的高度，必须将脚手架分段搭设，有的建筑物体量很大，施工时间长，落地搭设脚手架很不经济。因此，挑、挂式脚手架就成了最好的选择。
（二）悬挑式脚手架
(a)悬挂式挑梁；(b)下撑式挑梁；(c)桁架式挑梁
八、附着升降式脚手架
（一）套管式附着升降脚手架
基本结构 升降原理
1―固定框;；2―滑动框；3―纵向水平杆；
4―安全网；5―堤升机具
（二）悬挑式附着升降脚手架
悬挑式附着升降脚手架的基本构造
（三）互爬式附着升降脚手架
基本结构 升降原理
（四）导轨式附着升降脚手架
　九、里脚手架
　 1.角钢折叠式里脚手架
2.套管式支柱
3.门架式里脚手架
　 4.移动式里脚手架
　 5.塔式里脚手架
十、垂直运输机械
（一）塔吊
轨道式
固定式 内爬式
附着式
履带式
（二） 自行式起重机
汽车吊
（三）井架
（四）龙门架
（五）桅杆式起重机
（六）施工电梯
