第十一章 装 饰 工 程
任务：采用装饰装修材料或饰物，对建筑物的内外表面及空间进行各种处理（再创造）。
内容：抹灰、门窗、吊顶、隔墙、饰面、幕墙、
　　　涂饰、楼地面、裱糊与软包、细部工程
作用：保护主体，改善功能，美观空间。
特点：1、工期长（一般占总工期30～40％，高级装修占
50％以上）；同一部位多工种、多道工序顺序操作；
工程项目多，工艺复杂。
2、手工作业量大: 一般多于结构用工。
3、材料贵、造价高:一般占30％，高者50％以上。
4、质量要求高:满足功能、色彩、造型、质感等外观效果。
装饰工程施工发展的途径：
1、发展和采用新型装饰材料，以干作业代替湿作业；
2、提高工业化程度，施行专业化生产和施工；
3、实行机械化作业。
第一节 抹灰工程
一、概述

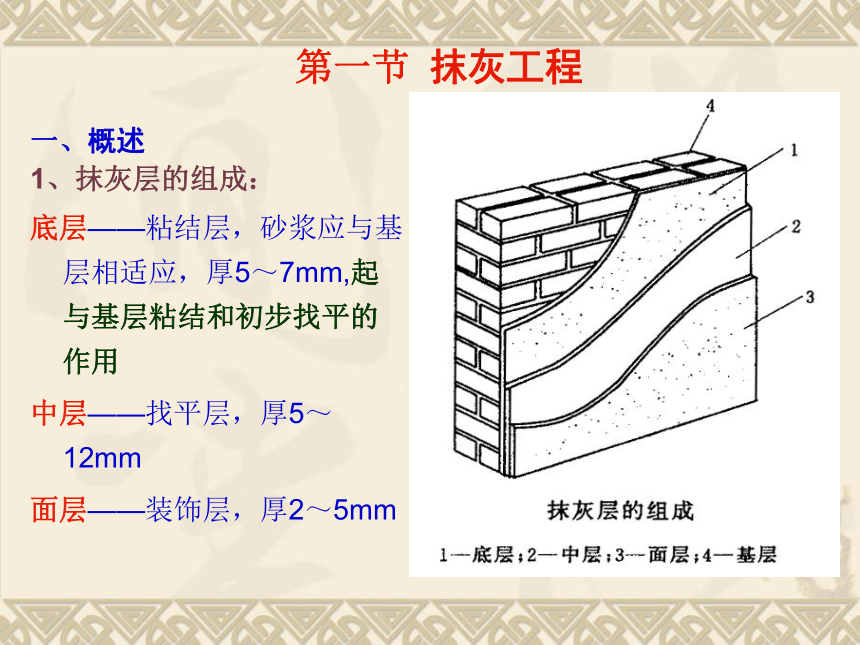

1、抹灰层的组成：
底层——粘结层，砂浆应与基层相适应，厚5～7mm,起与基层粘结和初步找平的作用
中层——找平层，厚5～12mm
面层——装饰层，厚2～5mm

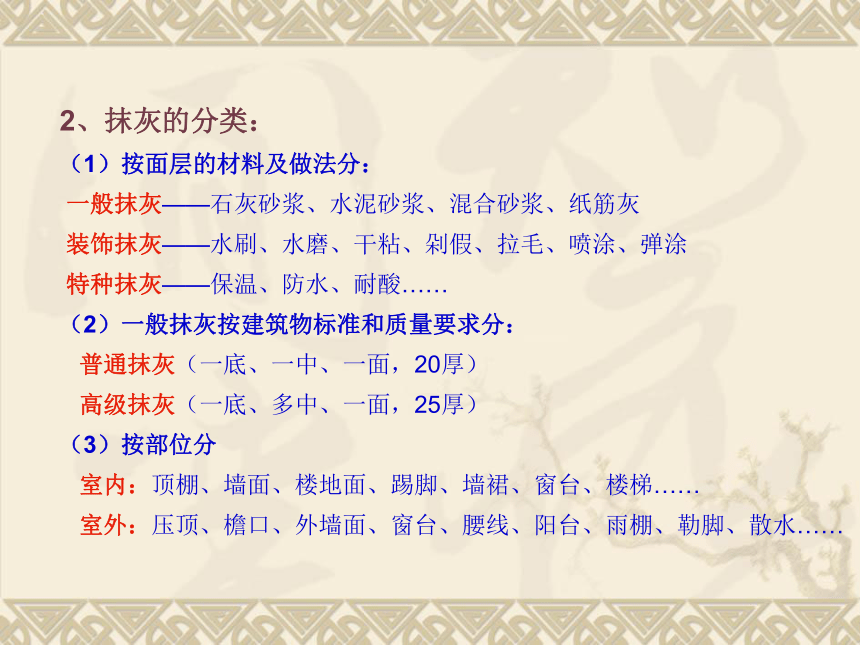

2、抹灰的分类：
（1）按面层的材料及做法分：
一般抹灰——石灰砂浆、水泥砂浆、混合砂浆、纸筋灰
装饰抹灰——水刷、水磨、干粘、剁假、拉毛、喷涂、弹涂
特种抹灰——保温、防水、耐酸……
（2）一般抹灰按建筑物标准和质量要求分：
普通抹灰（一底、一中、一面，20厚）
高级抹灰（一底、多中、一面，25厚）
（3）按部位分
室内：顶棚、墙面、楼地面、踢脚、墙裙、窗台、楼梯……
室外：压顶、檐口、外墙面、窗台、腰线、阳台、雨棚、勒脚、散水……

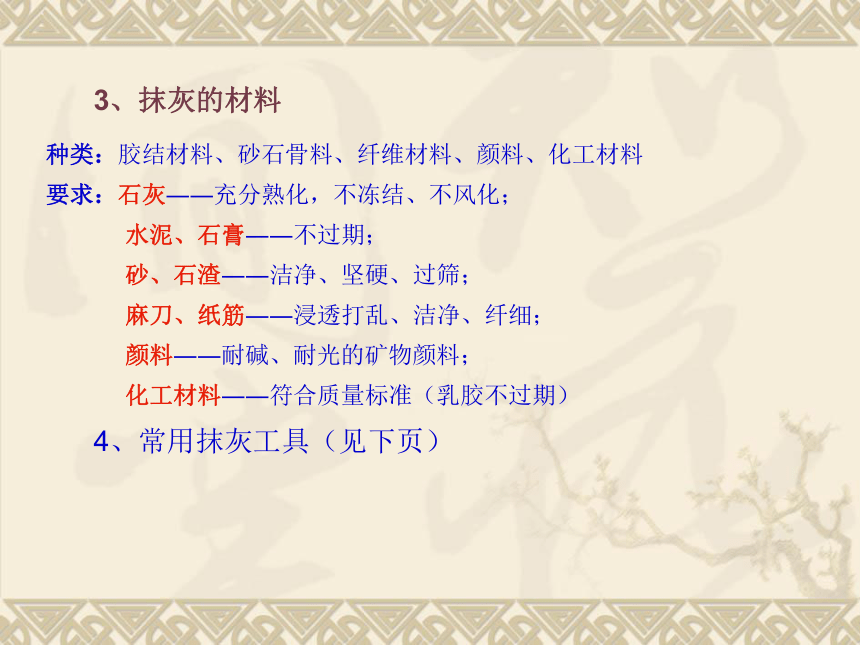

3、抹灰的材料
种类：胶结材料、砂石骨料、纤维材料、颜料、化工材料
要求：石灰――充分熟化，不冻结、不风化；
水泥、石膏――不过期；
砂、石渣――洁净、坚硬、过筛；
麻刀、纸筋――浸透打乱、洁净、纤细；
颜料――耐碱、耐光的矿物颜料；
化工材料――符合质量标准（乳胶不过期）
4、常用抹灰工具（见下页）

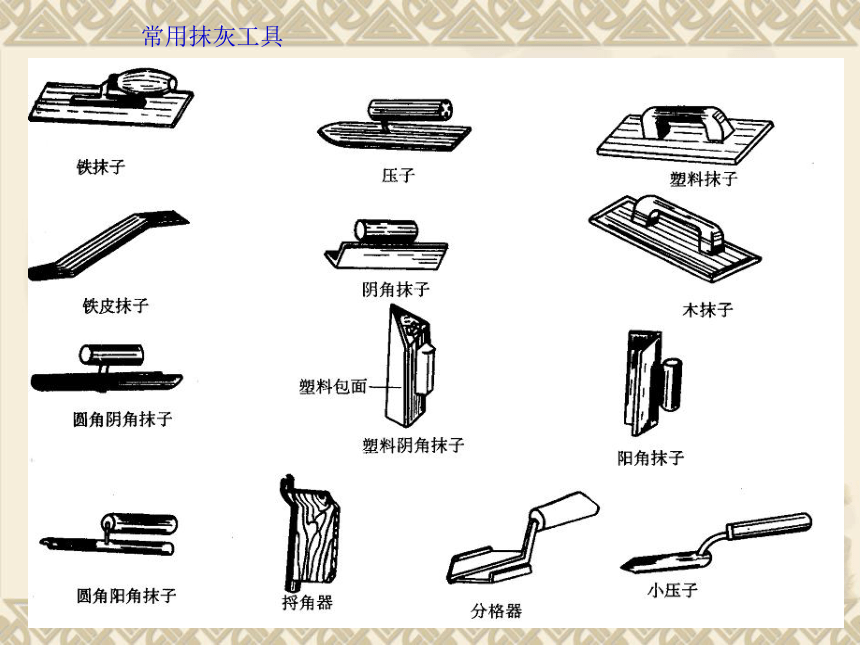

常用抹灰工具

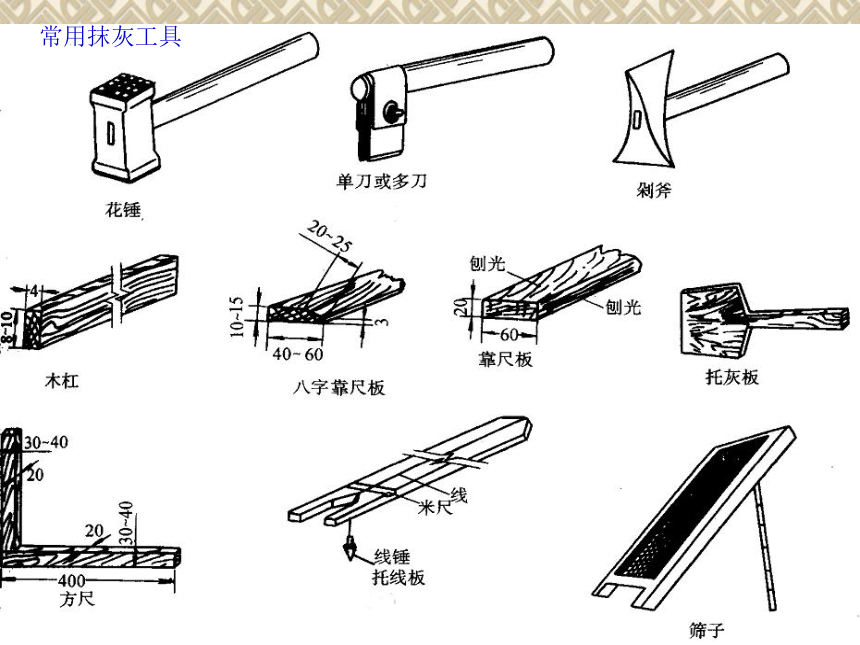

常用抹灰工具

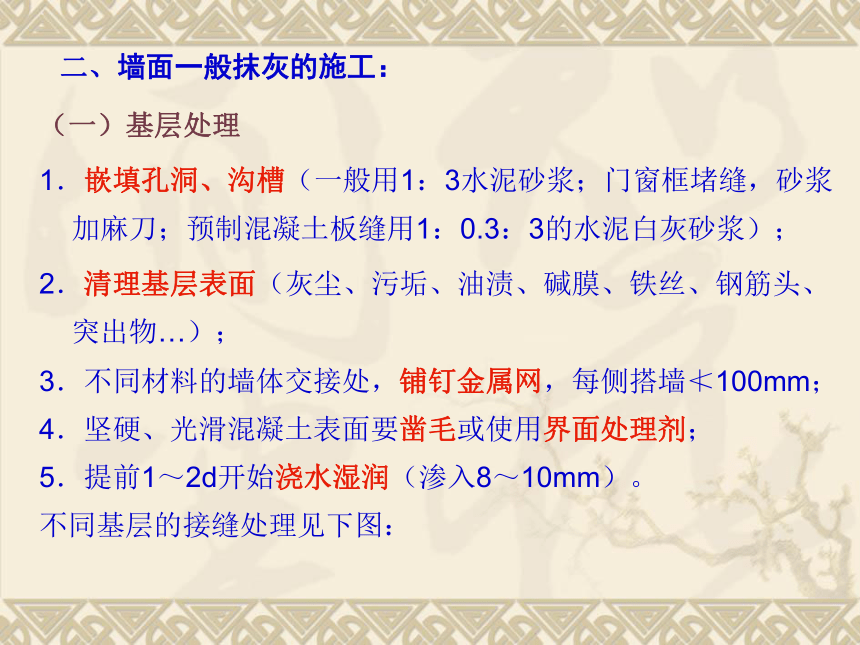

二、墙面一般抹灰的施工：
（一）基层处理
1．嵌填孔洞、沟槽（一般用1：3水泥砂浆；门窗框堵缝，砂浆加麻刀；预制混凝土板缝用1：0.3：3的水泥白灰砂浆）；
2．清理基层表面（灰尘、污垢、油渍、碱膜、铁丝、钢筋头、突出物…）；
3．不同材料的墙体交接处，铺钉金属网，每侧搭墙≮100mm；
4．坚硬、光滑混凝土表面要凿毛或使用界面处理剂；
5．提前1～2d开始浇水湿润（渗入8～10mm）。

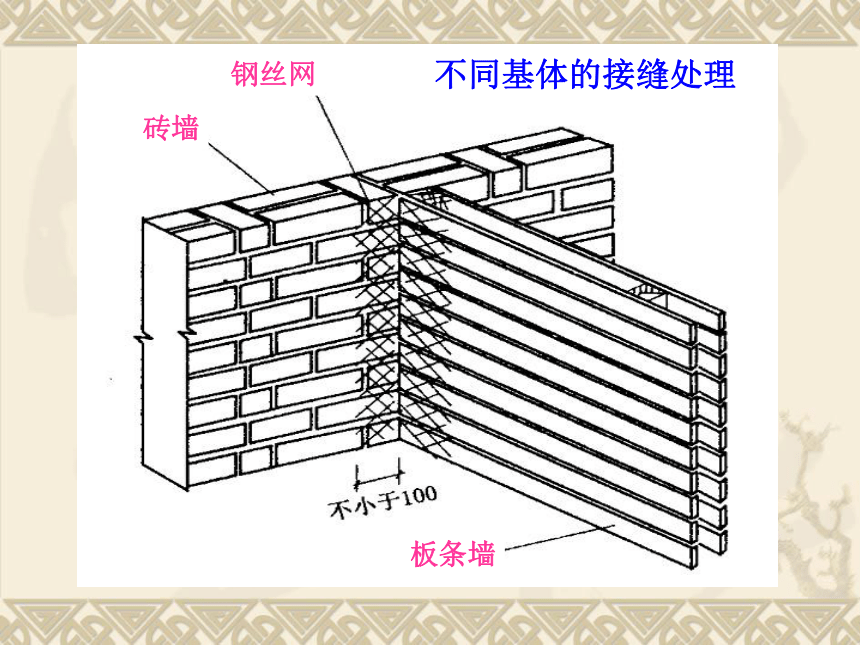

不同基层的接缝处理见下图：
砖墙
钢丝网
板条墙
不同基体的接缝处理

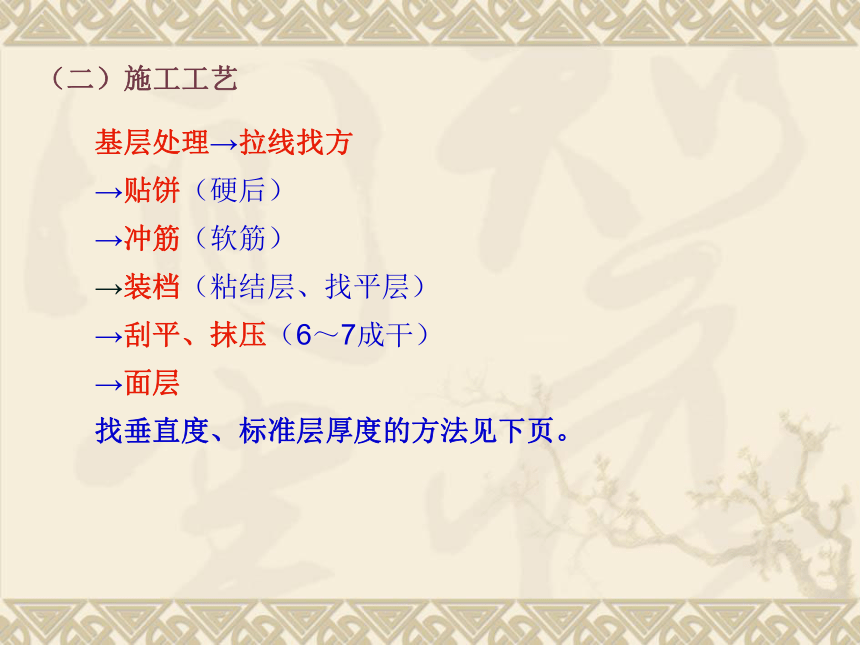

（二）施工工艺
基层处理→拉线找方
→贴饼（硬后）
→冲筋（软筋）
→装档（粘结层、找平层）
→刮平、抹压（6～7成干）
→面层

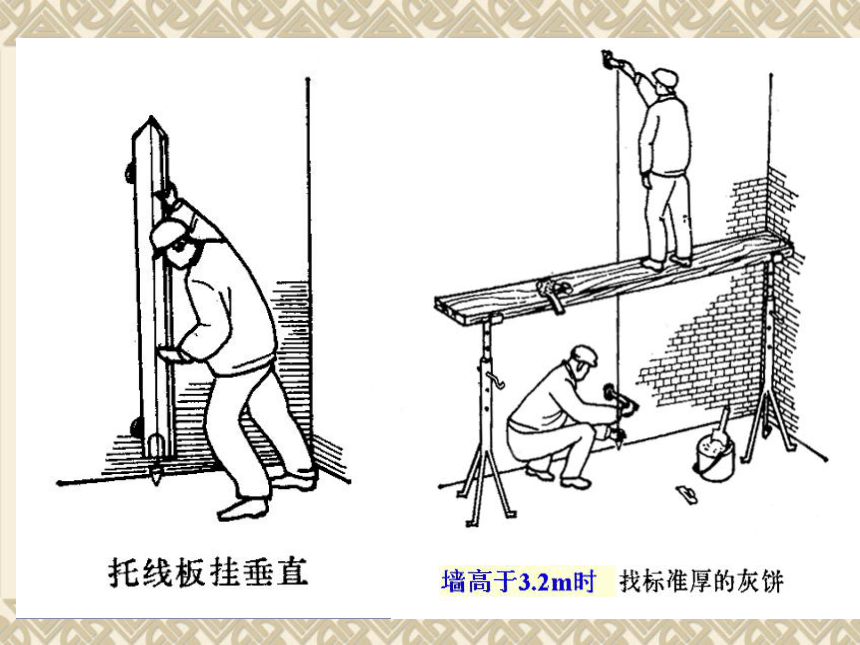

找垂直度、标准层厚度的方法见下页。
水平横向标筋示意图
灰饼、冲筋
找规矩
装档刮杠示意
做护角
流水坡
流水坡
滴水线
滴水槽
流水坡
流水坡
流水坡
滴水线
滴水线
滴水线
滴水槽
机械喷涂抹灰
工艺过程
标筋
喷灰层
踢脚板底层抹灰
地面
楼板
喷灰路线示意图
三、顶棚抹灰
工艺流程
找规矩、弹水平线→抹底灰、中层灰→抹面层灰→清理、验收。
四、外墙抹灰
四面找规矩（对于采用面砖装饰的外墙还要保证不出现非整砖）
贴分隔条
防水
五、楼、地面抹灰（水泥砂浆）
1．材料：
水泥≮32.5级的普硅；砂――洁净的中粗砂；
配比宜≮1：2（≮15MPa），稠度≯3.5cm，拌匀。
2．施工要点：
①清理基层，提前浇水湿润，刷素水泥浆结合层一道（防止空鼓）；
②冲软筋：找平、找坡，间距1.5m；
③装档：随铺砂浆随用杠尺按筋刮平压实，木抹子搓平；
④压光：用钢抹子分三遍（搓平后压头遍至出浆，初凝压二遍至平实，终凝前压三遍至平光）。出水时，撒1：1水泥砂子面；过干时，稍洒水并撒1：1水泥砂子面。
⑤12～24h后，喷薄膜剂或铺湿锯末洒水养护5～7d。
六、装饰抹灰施工
1、水刷石（面层）：
①弹线，安分格条
木分格条浸水，用水泥浆粘贴；
②抹水泥石渣浆
湿润底层，薄刮素水泥浆，抹水泥石渣浆8～12厚（高于分格条1～2mm），水泥石渣浆体积配比1：1.25(中八厘)～1.5（小八厘），稠度5～7cm；
③修整：水分稍干，刷水压实2～3遍（孔洞压实挤严，石渣大面朝外）；
④喷刷：指压无陷痕时，棕刷蘸水刷去表面水泥浆，喷雾器喷水把浆冲掉；
⑤起出分格条，局部修理、勾缝。
2、干粘石
1) 做找平层，隔日粘分格条；
2) 抹粘结层、甩石渣：
先抹6mm厚1：2.5 水泥砂浆，随即抹1mm厚水泥浆（可掺胶），并甩石渣，拍平压实，压入1/2粒径以上；
3) 初凝前起出分格条，修补、勾缝。
3、剁假石：
1) 做找平层，粘分格条；
2) 抹面层：
刮一层水泥浆，随即铺抹10厚1：2～2.5水泥石渣石屑浆（4mm掺30%石屑），并用毛刷带水顺设计剁纹方向轻刷一次，洒水养护3～5天；
3) 弹线：弹出斩剁范围线
（分格缝周围或边缘留出15～40mm不剁）
4) 剁纹：用剁斧由上往下剁成平行齐直剁纹；
5）拆出分格条，清除残渣，素水泥浆勾缝。
第十一章 装 饰 工 程
第二节 门窗工程
一、门窗的组成与分类
窗的开启方式
（a）外平开；（b）内平开；（c）上悬；（d）下悬；（e）垂直推拉；（f）水平推拉；（g）中悬；（h）立转；（i）固定；（j）百叶；（k）滑轴；（l）折叠。
门的开启方式
（a）平开门；（b）弹簧门；（c）推拉门 ；（d）折叠门；（e）转门。
二、木门窗
门、窗安装方法
（a）塞口（b）立口
（a）
（b）
夹板门
镶板门
三、钢门窗
四、彩钢门窗
五、铝合金门窗
六、塑料门窗
七、特种门窗
1、防火门
2、卷帘门窗
3、自动门
第十一章 装 饰 工 程
第三节 吊顶工程
一、 吊顶的组成及其作用
吊顶龙骨的悬挂结构形式示例
1—开孔扁铁吊杆与木龙骨；2—开孔扁铁吊杆与T形龙骨；
3—伸缩吊杆与U形龙骨；4—开孔扁铁吊杆与三角龙骨；
5—伸缩吊杆与T形龙骨；6—扁铁吊杆与H形龙骨；
7—圆钢吊杆悬挂金属龙骨
上人型吊顶吊点
不上人型吊顶吊点
二、吊顶工程施工
1．木龙骨吊顶
二、轻钢龙骨吊顶
三、金属装饰板吊顶
四、开敞式吊顶
第十一章 装 饰 工 程
第四节 隔墙工程
一、骨架隔墙
1.轻钢龙骨纸面石膏板隔墙
2．木龙骨轻质罩面板隔墙
二、板材隔墙
1．石膏空心条板隔墙
2．加气混凝土板隔墙
三、玻璃隔墙
1．木筋玻璃隔断
2．铝合金玻璃隔墙
第五节 饰面工程
一、饰面砖
关于材料采购要注意的问题：
质量等级
色差
尺寸
1．内墙釉面砖铺贴方法
内墙釉面砖（瓷砖）铺贴的工艺流程为：基层处理→浸砖→复查墙面规矩可抄平墨线→安放垫尺→搅拌水泥浆→镶贴→擦缝。
2．外墙釉面砖铺贴方法
与内墙釉面砖铺贴方法的不同点：
（1）调整抹灰厚度
（2）贴灰饼设标筋
（3）构造做法
（4）勾缝
3、锦砖和马赛克的施工
施工程序：排砖→弹线→粘贴→揭纸→擦缝
二、饰面板
施工方法主要有湿挂法和干挂法。
1、湿挂法
基层处理→弹线放样→设置钢筋网→试拼编号→板材背面开槽→绑扎板材→找平吊直并临时固定→灌浆→养护→嵌缝。
2、干挂法
1）施工程序
制作不锈钢挂件→板材处理→安装不锈钢挂件→干挂板材。
2）连接件
钢筋网片绑扎固定法示意图
第十一章 装 饰 工 程
第六节 幕墙工程
一、玻璃幕墙
1．玻璃幕墙的类型
玻璃幕墙
有框（明框）
无框（隐框）
全 隐
半 隐
竖隐横不隐
横隐竖不隐
有龙骨
无龙骨
2、构造
依靠结构密封胶的粘结提供附着力，靠窗框和附着力承受自重和倾倒的水平力。玻璃内因没有蓄积的热膨胀力而安全性得到加强。
3、材料
（1）龙骨：铝合金型材为主
（2）玻璃
普通玻璃
浮法玻璃
吸热玻璃(吸收30%太阳热量）
镀膜玻璃（热反射）
钢化玻璃（安全）
都是玻璃，只是工艺不同，可进行组合。
采用浮法热反射镀膜玻璃，厚度5～6mm
容易碰撞的地方均须使用钢化玻璃。玻璃钢化后不能切割，下料、成型、打孔、磨边均在钢化之前。
（3）硅酮结构胶与硅酮耐候密封胶
是玻璃幕墙的重要组成部分。有以下特点：粘合性、相容性、耐久性、弹性，良好的水密性和气密性。
二、金属幕墙
三、石材幕墙
第七节 楼地面工程
一、地面的组成及分类
二、楼地面工程施工流程
基层施工→垫层施工→面层施工
三、面层施工
1．整体地面
（1）水泥砂浆地面
（2）细石混凝土地面
（3）水磨石地面
弹线
用铜条或玻璃条分格或做成花纹图案。
素水泥浆一道，
按设计要求的色彩将水泥石子浆填入分格缝，抹平压实补填一些石子，使花纹色泽均匀，滚压养护2～5天。
磨石机洒水磨光，分三遍进行，粗，中，细。
清洗，退水。
酸洗，打腊。
2．块材地面
（1）陶瓷马赛克地面
基层处理→贴灰饼、冲筋→做找平层→抹结合层→粘贴陶瓷马赛克→洒水、揭纸一拨缝→擦缝一清洁→养护。
（2）地砖地面
（3）石材地面
a、准备：清理基层，浇水湿润，管线固定，块材浸水阴干；
b、找规矩：弹地面标高线，四边取中挂十字线；
c、试排块材：
检查排水坡度；
检查板块间隙（≯1mm）
d、铺设：
顺序：由中间开始十字铺设，再向各角延伸，小房间从里向外
标筋
标准十字线
标准十字线
据标筋拉出石材定位线
定位带(标筋)
标筋
标准十字线
据标筋拉出石材定位线
标准十字线
标准十字线
标筋
标筋
据标筋拉出石材定位线
据标筋拉出石材定位线
标准十字线
标筋
标准十字线
（a）连通走廊的正十字标筋
（b）房间内正十字标筋
（c）小房间丁字标筋
（d）斜十字标筋
e、养护灌缝：
24小时后洒水养护3d（不得走人、车），检查无空鼓后用1：1细砂浆灌缝至2/3高度，再用同色浆擦严，擦净，保护；3d内禁上人；
f、踢脚镶贴：先两端，再挂线安中间。
方法：粘贴法、灌浆法。
3．卷材地面
（1）地毯地面
（2）软质塑料卷材地面
4．木地面
第八节 裱糊与软包工程
PVC壁纸
金属壁纸
锦缎壁纸
软包工程
