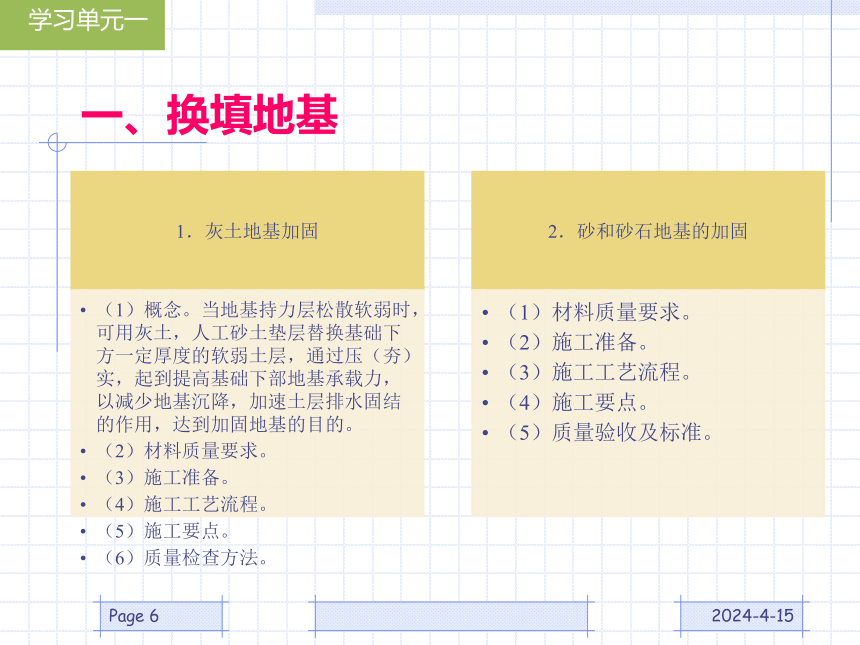

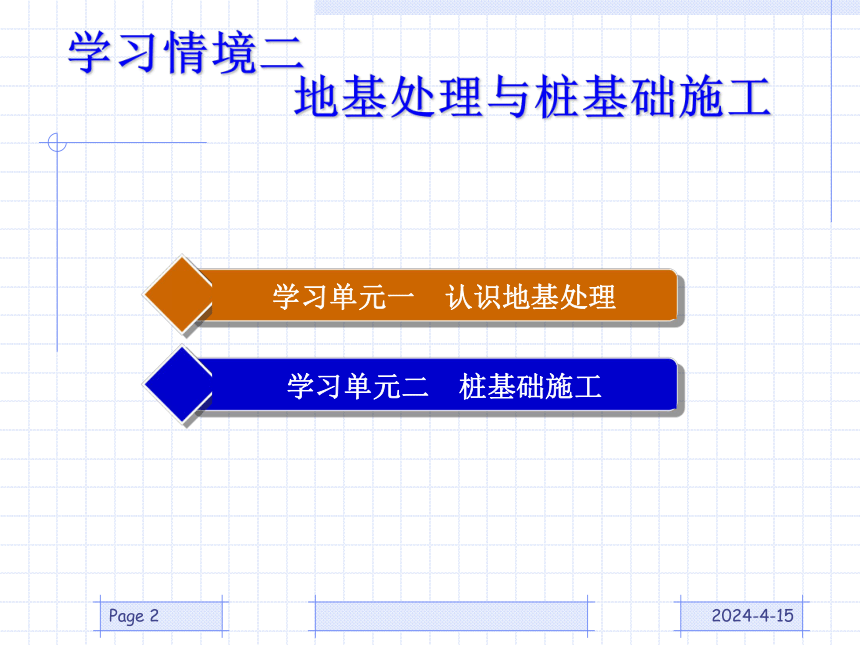

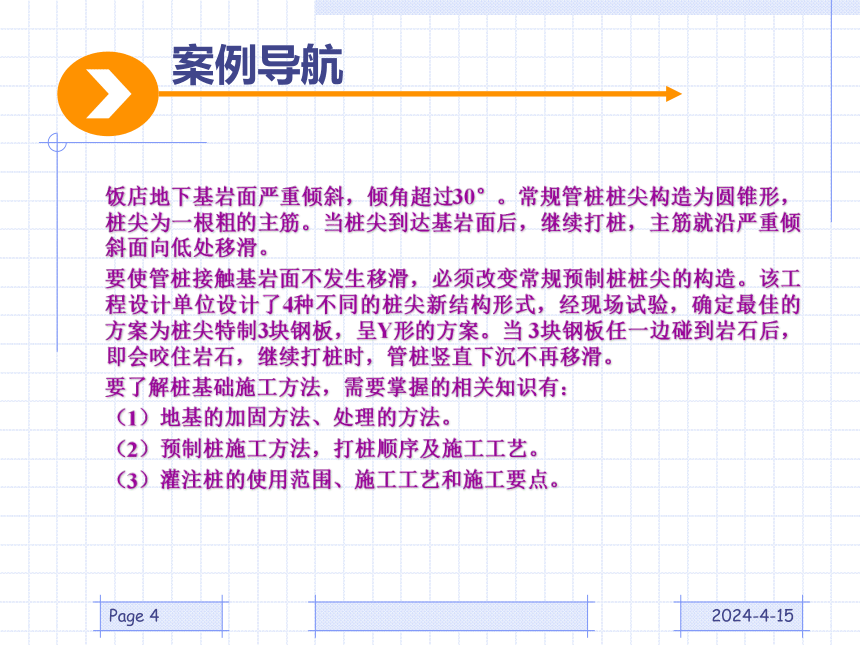

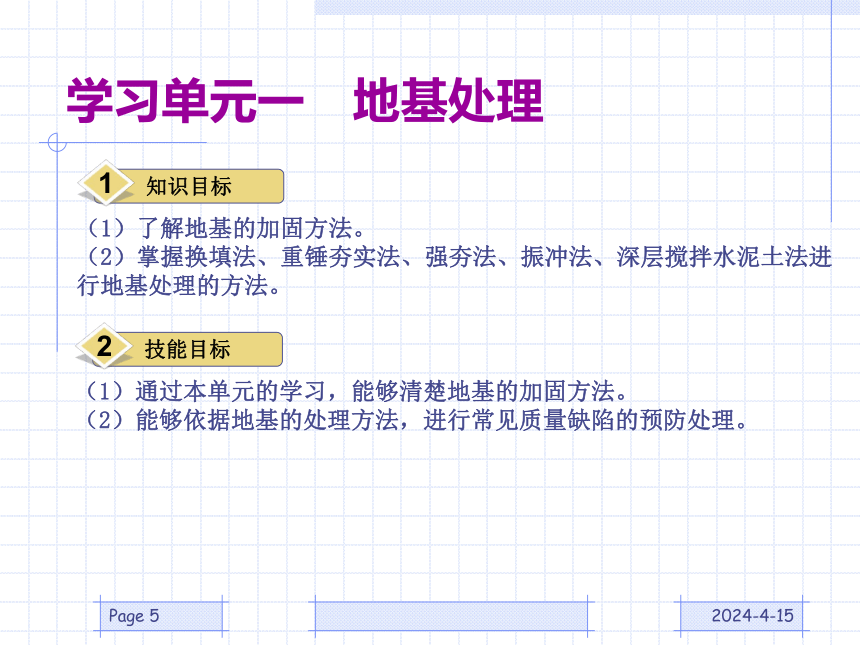

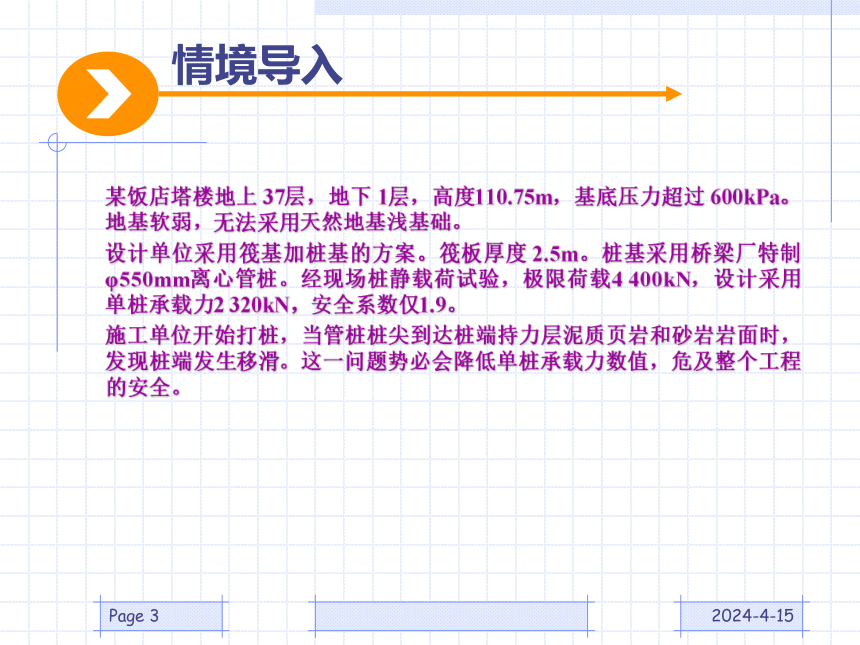

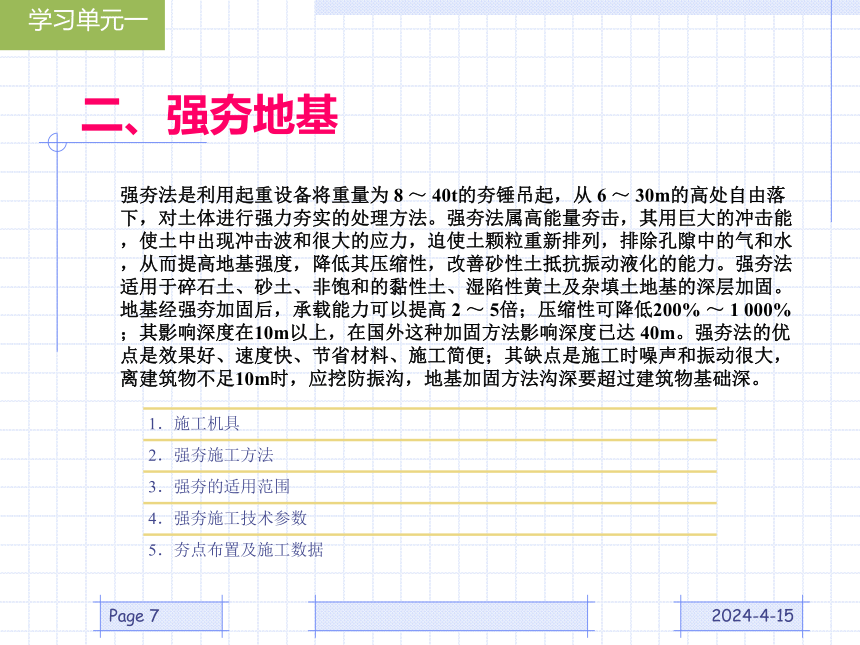

建筑施工技术Page学习情境二学习单元一　认识地基处理学习单元二　桩基础施工Page地基处理与桩基础施工某饭店塔楼地上37层，地下1层，高度110.75m，基底压力超过600kPa。地基软弱，无法采用天然地基浅基础。设计单位采用筏基加桩基的方案。筏板厚度2.5m。桩基采用桥梁厂特制φ550mm离心管桩。经现场桩静载荷试验，极限荷载4400kN，设计采用单桩承载力2320kN，安全系数仅1.9。施工单位开始打桩，当管桩桩尖到达桩端持力层泥质页岩和砂岩岩面时，发现桩端发生移滑。这一问题势必会降低单桩承载力数值，危及整个工程的安全。Page情境导入饭店地下基岩面严重倾斜，倾角超过30°。常规管桩桩尖构造为圆锥形，桩尖为一根粗的主筋。当桩尖到达基岩面后，继续打桩，主筋就沿严重倾斜面向低处移滑。要使管桩接触基岩面不发生移滑，必须改变常规预制桩桩尖的构造。该工程设计单位设计了4种不同的桩尖新结构形式，经现场试验，确定最佳的方案为桩尖特制3块钢板，呈Y形的方案。当3块钢板任一边碰到岩石后，即会咬住岩石，继续打桩时，管桩竖直下沉不再移滑。要了解桩基础施工方法，需要掌握的相关知识有：（1）地基的加固方法、处理的方法。（2）预制桩施工方法，打桩顺序及施工工艺。（3）灌注桩的使用范围、施工工艺和施工要点。Page案例导航学习单元一　地基处理Page知识目标1（1）了解地基的加固方法。（2）掌握换填法、重锤夯实法、强夯法、振冲法、深层搅拌水泥土法进行地基处理的方法。技能目标2（1）通过本单元的学习，能够清楚地基的加固方法。（2）能够依据地基的处理方法，进行常见质量缺陷的预防处理。Page一、换填地基Page二、强夯地基强夯法是利用起重设备将重量为8～40t的夯锤吊起，从6～30m的高处自由落下，对土体进行强力夯实的处理方法。强夯法属高能量夯击，其用巨大的冲击能，使土中出现冲击波和很大的应力，迫使土颗粒重新排列，排除孔隙中的气和水，从而提高地基强度，降低其压缩性，改善砂性土抵抗振动液化的能力。强夯法适用于碎石土、砂土、非饱和的黏性土、湿陷性黄土及杂填土地基的深层加固。地基经强夯加固后，承载能力可以提高2～5倍；压缩性可降低200%～1 000%；其影响深度在10m以上，在国外这种加固方法影响深度已达40m。强夯法的优点是效果好、速度快、节省材料、施工简便；其缺点是施工时噪声和振动很大，离建筑物不足10m时，应挖防振沟，地基加固方法沟深要超过建筑物基础深。Page二、强夯地基1．适用范围预压法适用于淤泥质土、淤泥和充填土等饱和黏性土地基。预压法包括堆载预压法和真空预压法。2．材料要求① 普通砂井用中粗砂，含泥量不大于3%。② 袋装砂井用的装砂袋，要有良好的透气、透水性，有足够的抗拉强度和一定的抗老化、耐腐蚀性能。常用的有玻璃丝纤维布、聚丙烯编织布、黄麻布、再生布等。③ 钢管（打砂井用，直径略大于砂井）。④ 塑料排水板。⑤ 真空预压密封膜。⑥ 堆载用散料（如土、砂、石子、石块、砖等）。3．主要机具设备① 砂井成孔钻机。② 插扳机。Page三、预压法②插扳机。③ 射流真空泵及管路连接系统。4．作业条件① 认真熟悉图纸和施工技术规范，编制施工方案并进行技术交底。② 搜集详细的工程地质、水文地质资料、邻近建筑物和地下设施的类型及分布和结构质量等情况。③ 施工前应进行工艺设计，包括管网平面布置，排水管泵及电器线路布置，真空度探头位置、沉降观测点布置以及有特殊要求的其他设施的布置等。④ 测量基准点复测及办理书面移交手续。5．施工工艺① 真空预压法施工工艺流程：平整场地→铺设水平排水垫层→打设竖向排水体→埋设排水滤管→挖封闭沟→铺设密封膜→安装抽真空设备→抽真空及真空维持→真空预压卸荷→验收。② 堆载预压法施工工艺流程：平整场地→施工定位→铺设水平排水垫层→打设竖向排水体→堆载预压→加载过程监测→卸载→质量检测→工程验收，如图2-3～图2-5所示。Page三、预压法6．施工要点（1）真空预压法施工要点。（2）堆载预压法施工要点。7．质量验收及标准① 施工前应检查施工监测措施，沉降、孔隙水压力等原始数据，排水措施，砂井（包括袋装砂井）、塑料排水带等位置。塑料排水带的质量标准应符合《建筑地基基础工程施工质量验收规范》附录B的规定。② 堆载施工应检查堆载高度、沉降速率。真空预压施工应检查密封膜的密封性能、真空表读数等。③ 施工结束后，应检查地基土的强度及要求达到的其他物理力学指标，重要建筑物地基应做承载力检验。④ 预压地基和塑料排水带质量检验标准如表2-9所示。Page三、预压法Page三、预压法Page1．适用范围2．材料要求3．主要机具设备4．作业条件5．施工工艺6．施工要点7．质量验收及标准四、振冲法1．适用范围振冲法适用于处理砂土、粉土、粉质黏土、素填土和杂填土等地基。对于处理不排水抗剪强度不小于20kPa的饱和黏性土和饱和黄土地基，应在施工前通过现场试验确定其适用性。不加填料振冲加密适用于处理黏粒含量不大于10%的中砂、粗砂地基。Page1．适用范围2．材料要求3．主要机具设备4．作业条件5．施工工艺6．施工要点7．质量验收及标准五、水泥粉煤灰碎石挤密桩法1．适用范围水泥粉煤灰碎石桩（CFG桩）施工工艺适用于处理粘性土、粉土、砂土和已自重固结的素填土等地基。对淤泥质土应按地区经验或通过现场试验确定其适用性。Page1．适用范围2．材料要求3．主要机具设备4．作业条件5．施工工艺6．施工要点7．质量验收及标准六、水泥土搅拌法1．适用范围水泥土搅拌法施工工艺分为深层搅拌法（简称湿法）和粉体喷搅法（简称干法）。水泥土搅拌法适用于处理正常固结的淤泥与淤泥质土、粉土、饱和黄土、素填土、黏性土以及无流动地下水的饱和松散砂土等地基。Page1．适用范围2．材料要求3．主要机具设备4．作业条件5．施工工艺6．施工要点7．质量验收及标准七、高压喷射注浆法1．适用范围高压喷射注浆法施工工艺适用于处理淤泥、淤泥质土、流塑、软塑或可塑黏性土、粉土、砂土、黄土、素填土和碎石土等地基。对于土中含有较多的大粒径块石、大量植物根茎、较高的有机质以及地下水流速过大和已涌水的工程情况，应根据现场试验结果确定其适用性。高压喷射注浆法可用于既有建筑和新建建筑的地基处理，深基坑侧壁挡土或挡水，基坑底部加固防止管涌与隆起，坝的加固与防水帷幕等工程。
