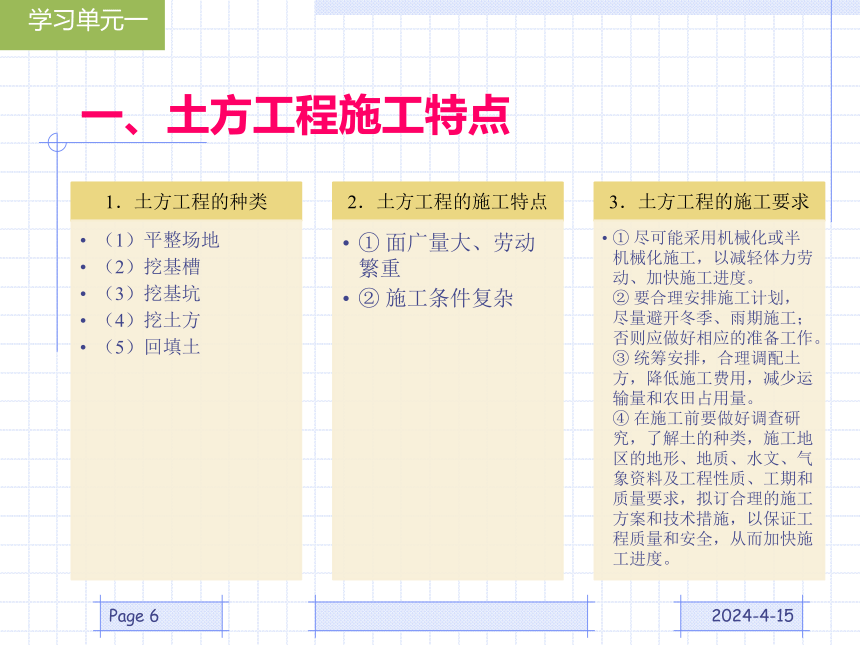

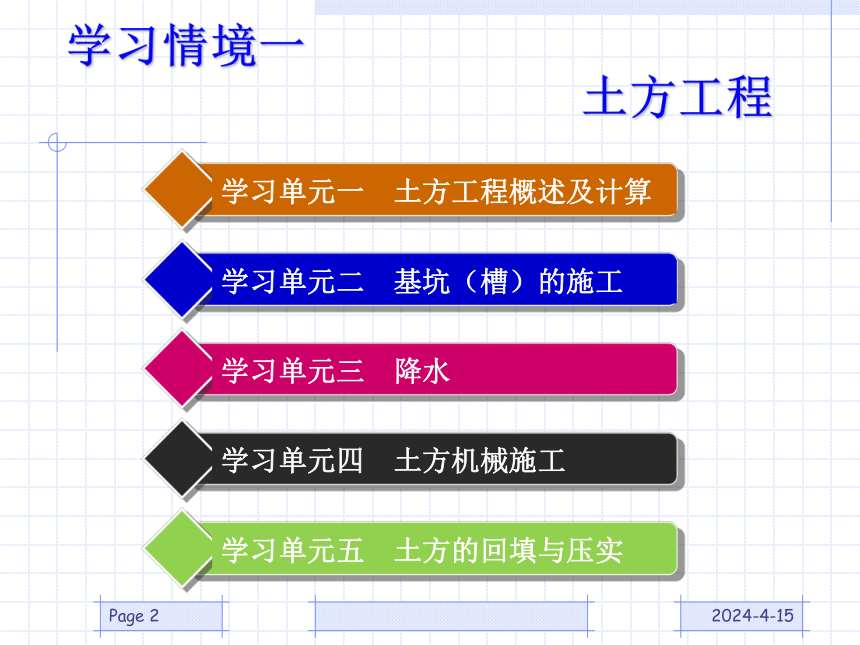

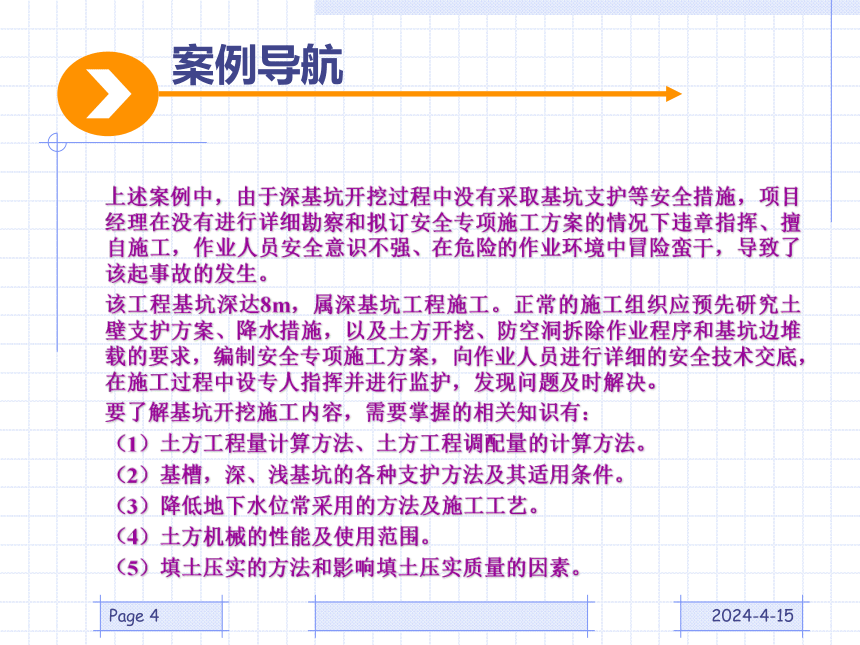

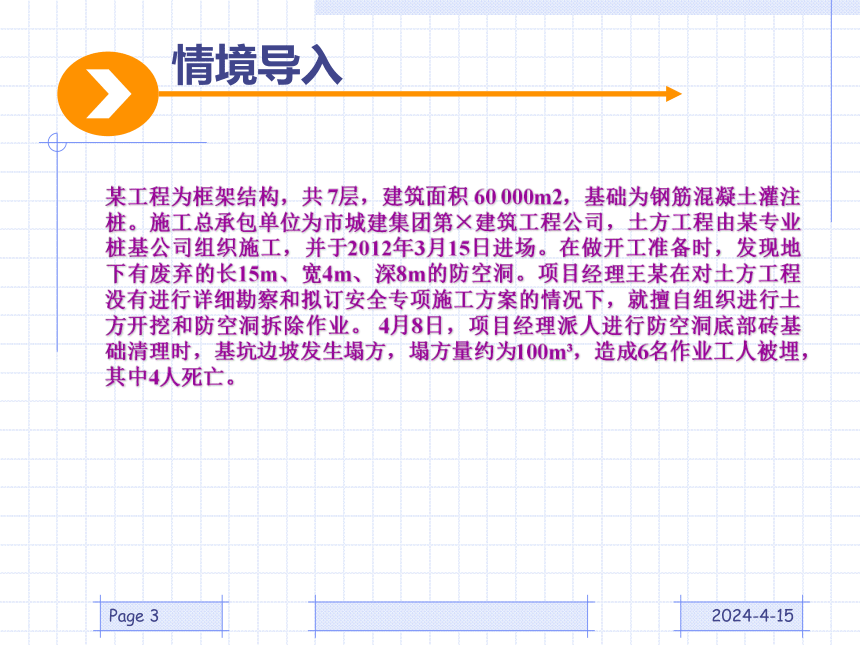

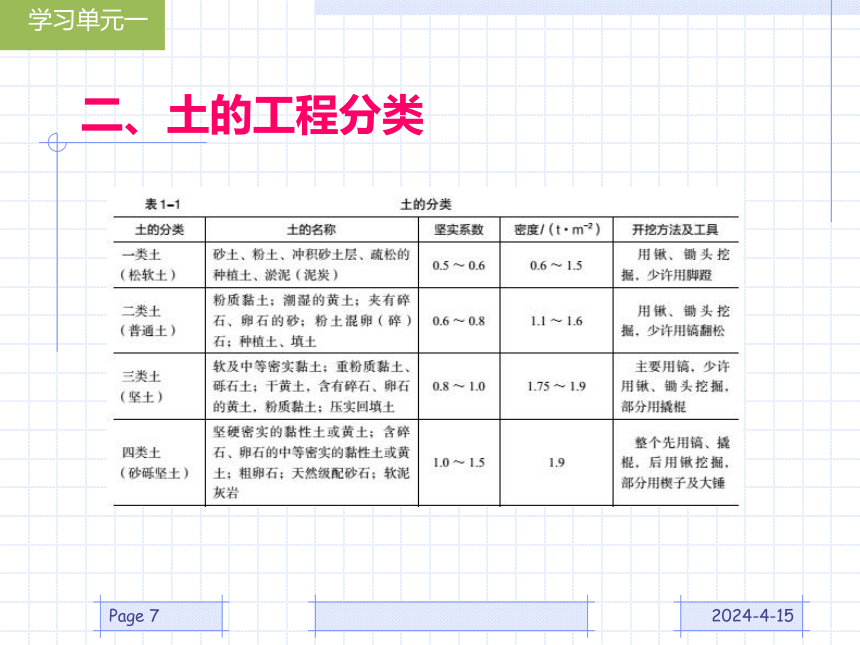

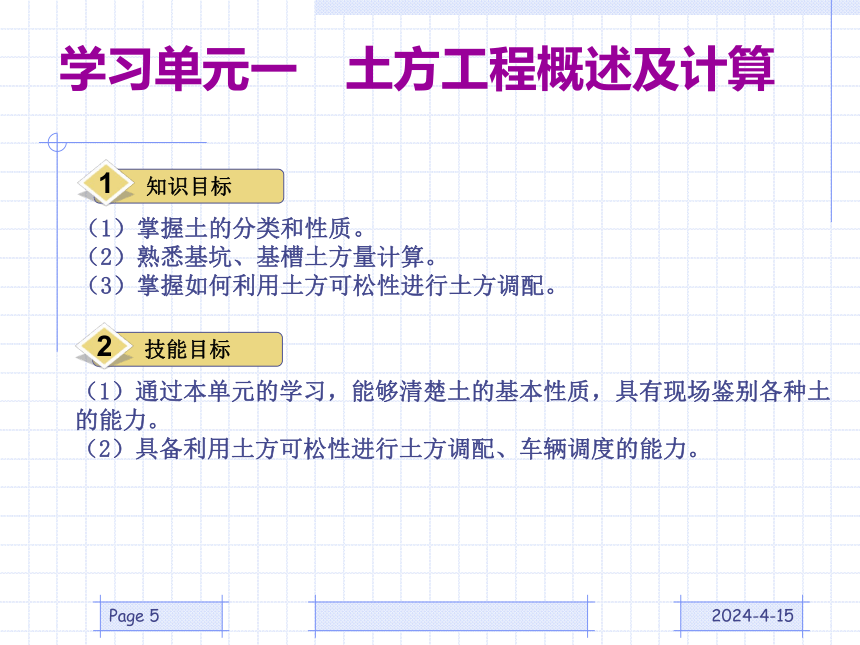

建筑施工技术Page学习情境一学习单元一　土方工程概述及计算学习单元二　基坑（槽）的施工学习单元三　降水学习单元四　土方机械施工Page土方工程学习单元五　土方的回填与压实某工程为框架结构，共7层，建筑面积60000m2，基础为钢筋混凝土灌注桩。施工总承包单位为市城建集团第×建筑工程公司，土方工程由某专业桩基公司组织施工，并于2012年3月15日进场。在做开工准备时，发现地下有废弃的长15m、宽4m、深8m的防空洞。项目经理王某在对土方工程没有进行详细勘察和拟订安全专项施工方案的情况下，就擅自组织进行土方开挖和防空洞拆除作业。4月8日，项目经理派人进行防空洞底部砖基础清理时，基坑边坡发生塌方，塌方量约为100m ，造成6名作业工人被埋，其中4人死亡。Page情境导入上述案例中，由于深基坑开挖过程中没有采取基坑支护等安全措施，项目经理在没有进行详细勘察和拟订安全专项施工方案的情况下违章指挥、擅自施工，作业人员安全意识不强、在危险的作业环境中冒险蛮干，导致了该起事故的发生。该工程基坑深达8m，属深基坑工程施工。正常的施工组织应预先研究土壁支护方案、降水措施，以及土方开挖、防空洞拆除作业程序和基坑边堆载的要求，编制安全专项施工方案，向作业人员进行详细的安全技术交底，在施工过程中设专人指挥并进行监护，发现问题及时解决。要了解基坑开挖施工内容，需要掌握的相关知识有：（1）土方工程量计算方法、土方工程调配量的计算方法。（2）基槽，深、浅基坑的各种支护方法及其适用条件。（3）降低地下水位常采用的方法及施工工艺。（4）土方机械的性能及使用范围。（5）填土压实的方法和影响填土压实质量的因素。Page案例导航学习单元一　土方工程概述及计算Page知识目标1（1）掌握土的分类和性质。（2）熟悉基坑、基槽土方量计算。（3）掌握如何利用土方可松性进行土方调配。技能目标2（1）通过本单元的学习，能够清楚土的基本性质，具有现场鉴别各种土的能力。（2）具备利用土方可松性进行土方调配、车辆调度的能力。Page一、土方工程施工特点Page二、土的工程分类Page二、土的工程分类Page二、土的工程分类土一般由土颗粒（固相）、水（液相）和空气（气相）三部分组成，这三部分之间的比例关系随着周围条件的变化而变化。三者间比例不同，反映出土的物理状态不同，如干燥、稍湿或很湿，密实、稍密或松散。这些指标是最基本的物理性质指标，对评价土的工程性质、进行土的工程分类具有重要意义。m—土的总质量（m=ms+mw）（kg）；ms—土中固体颗粒的质量（kg）；mw—土中水的质量（kg）；V—土的总体积（V=Vs+Vw+Va）（m3）；Va—土中空气体积（m3）；Vs—土中固体颗粒体积（m3）；Vw—土中水所占的体积（m3）；Vv—土中孔隙体积（Vv=Va+Vw）（m3）。Page三、土的性质开挖土方时，边坡土体的下滑力产生剪应力，此剪应力主要由土体的内摩阻力和内聚力平衡，一旦土体失去平衡，边坡就会塌方。为了防止塌方，保证施工安全，在基坑（槽）开挖深度超过一定限度时，土壁应做成有斜率的边坡（放坡） ，或者加以临时支撑以保持土壁的稳定。Page四、基坑、基槽土方量计算Page四、基坑、基槽土方量计算场地平整就是将现场平整成施工所要求的设计平面。场地平整前，首先要确定场地设计标高，计算挖、填土方工程量，确定土方平衡调配方案；并根据工程规模、施工期限、土的性质及现有机械设备条件，选择土方机械，拟定施工方案。Page五、场地平整土方工程量计算Page五、场地平整土方工程量计算Page五、场地平整土方工程量计算Page五、场地平整土方工程量计算Page六、土方调配Page六、土方调配Page六、土方调配
