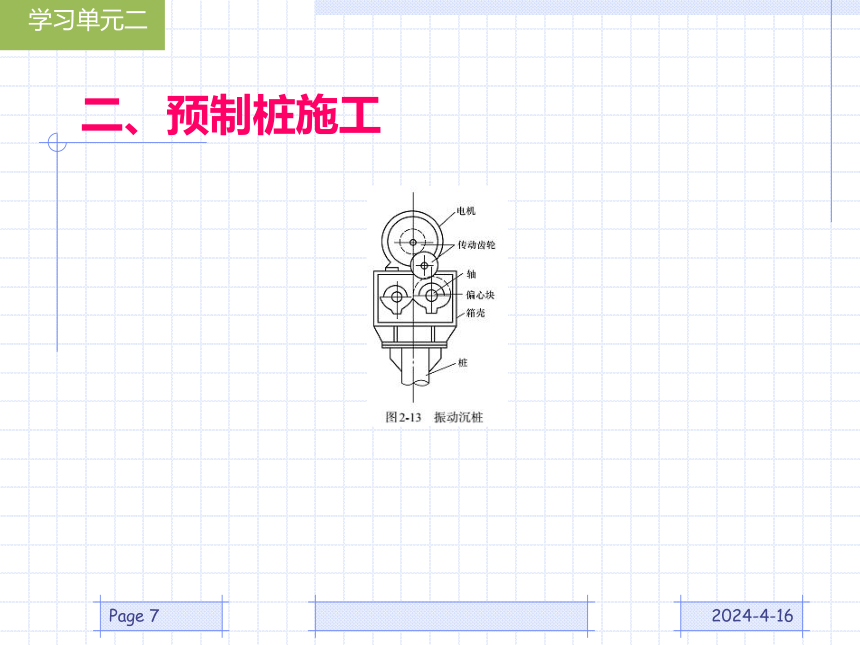

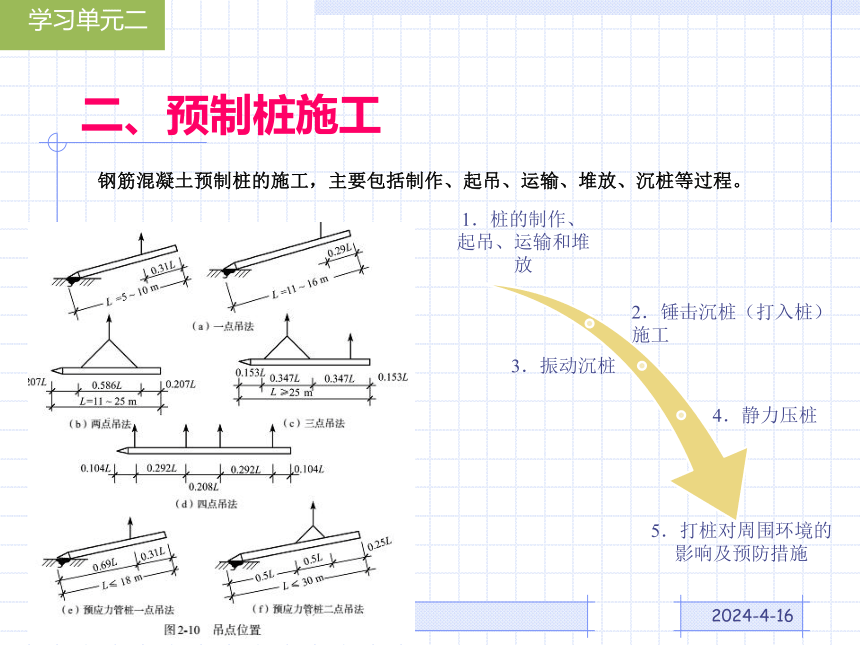

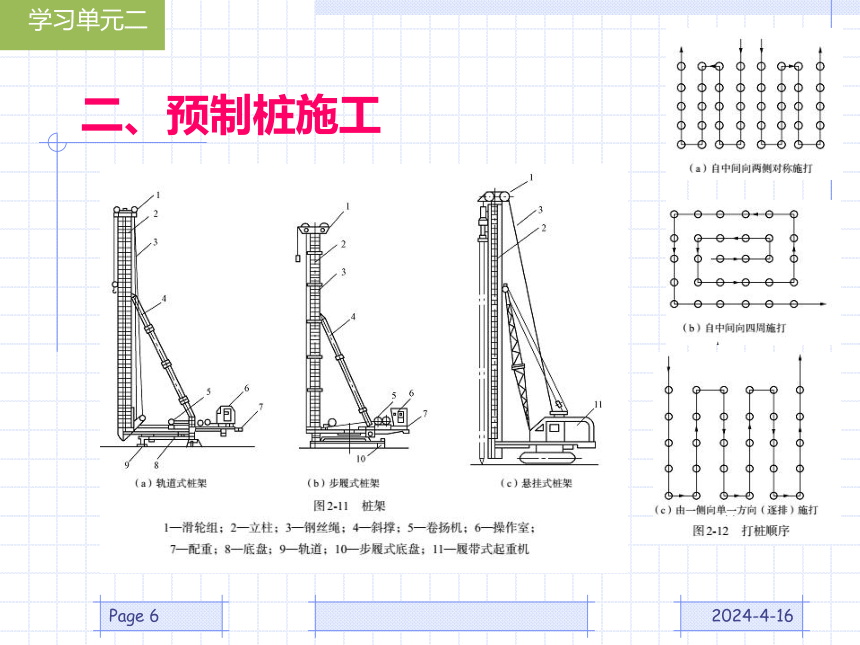

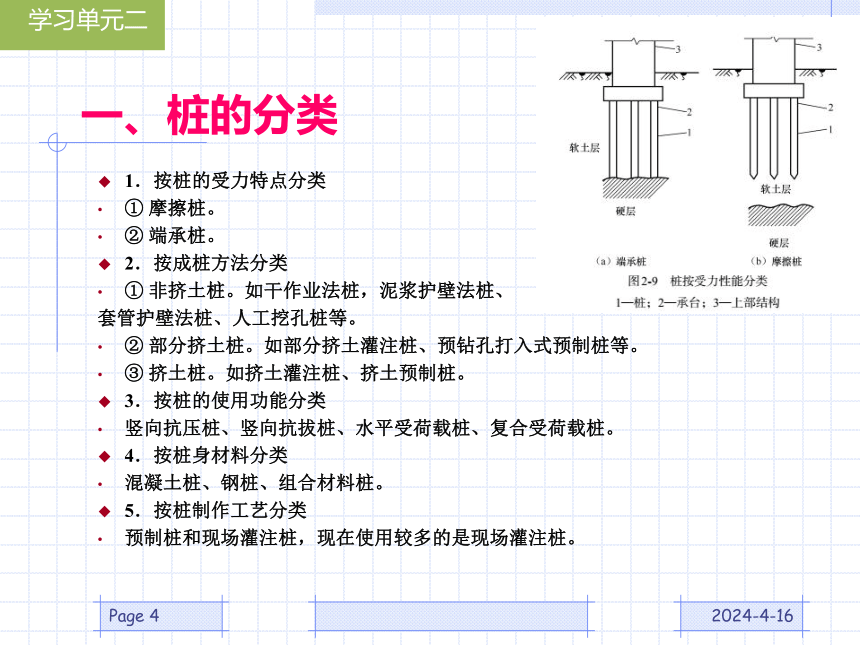

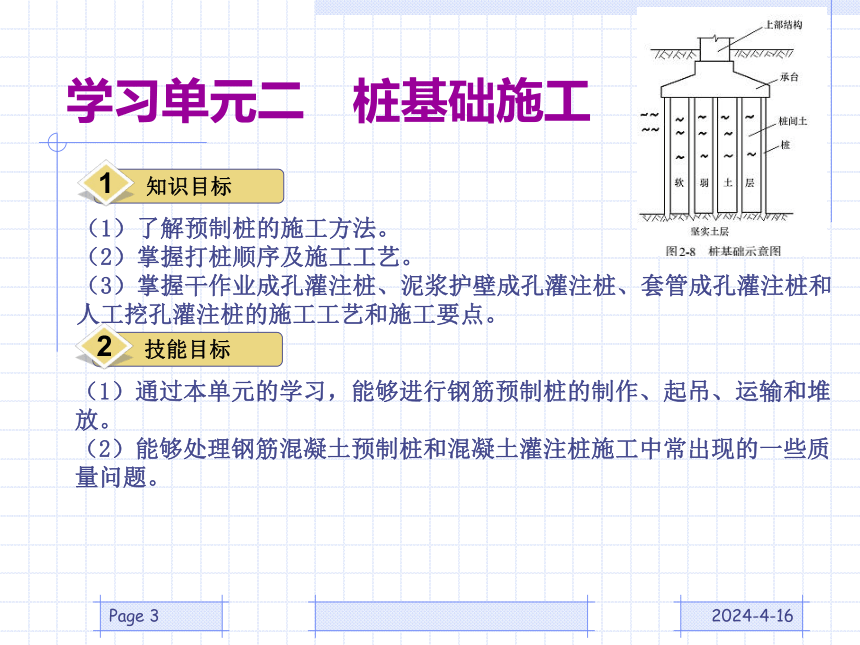

建筑施工技术Page学习情境二学习单元一　认识地基处理学习单元二　桩基础施工Page地基处理与桩基础施工学习单元二　桩基础施工Page知识目标1（1）了解预制桩的施工方法。（2）掌握打桩顺序及施工工艺。（3）掌握干作业成孔灌注桩、泥浆护壁成孔灌注桩、套管成孔灌注桩和人工挖孔灌注桩的施工工艺和施工要点。技能目标2（1）通过本单元的学习，能够进行钢筋预制桩的制作、起吊、运输和堆放。（2）能够处理钢筋混凝土预制桩和混凝土灌注桩施工中常出现的一些质量问题。Page一、桩的分类1．按桩的受力特点分类① 摩擦桩。② 端承桩。2．按成桩方法分类① 非挤土桩。如干作业法桩，泥浆护壁法桩、套管护壁法桩、人工挖孔桩等。② 部分挤土桩。如部分挤土灌注桩、预钻孔打入式预制桩等。③ 挤土桩。如挤土灌注桩、挤土预制桩。3．按桩的使用功能分类竖向抗压桩、竖向抗拔桩、水平受荷载桩、复合受荷载桩。4．按桩身材料分类混凝土桩、钢桩、组合材料桩。5．按桩制作工艺分类预制桩和现场灌注桩，现在使用较多的是现场灌注桩。Page二、预制桩施工钢筋混凝土预制桩的施工，主要包括制作、起吊、运输、堆放、沉桩等过程。Page二、预制桩施工Page二、预制桩施工Page三、混凝土灌注桩施工钢筋混凝土灌注桩是直接在施工现场桩位上采用机械或人工等方法成孔，然后在孔内安放钢筋笼，浇筑混凝土而成的桩。与预制桩相比，具有低噪声、低振动、挤土影响小、节约材料、无须接桩和截桩且桩端能可靠地进入持力层、单桩承载力大等优点。但灌注桩成桩工艺较复杂，施工速度较慢，施工操作要求严格，成桩质量与施工好坏关系密切。PagePagePage本章小结Page本学习情境内容包括地基处理和桩基础施工。地基处理的方法很多，本学习情境主要介绍了换填法的灰土地基和砂地基、强夯地基等，学习时应注意各种处理方法的工艺过程与适用范围。由于生产的发展，桩基础不仅在高层建筑和工业厂房建筑中广泛应用，而且在多层及其他建筑中应用也日益增多，因此，目前桩基础已成为建筑工程中常用的分项工程之一。桩可分为预制桩和灌注桩，这两类桩基础的施工方法在施工现场具有同样重要的地位，学习时应同等重视。对于钢筋混凝土预制桩的施工，应掌握桩的预制、起吊和运输，正确选择桩锤和打桩方法。各种灌注桩有其不同的适用范围，重点掌握干作业成孔灌注桩、泥浆护壁成孔灌注桩、套管成孔灌注桩的施工工艺和施工要点。Page一、选择题1．桩在堆放时，允许的最多堆放层数为（　　）。A．一层B．三层C．四层D．五层2．预制混凝土桩的表面应平整、密实，掉角深度及混凝土裂缝深度应小于（　　）mm。A．10，30 B．15，20 C．15，30 D．10，203．对于预制桩的起吊点，设计未作规定时，应遵循的原则是（　　）。A．吊点均分桩长B．吊点位于中心处C．跨中正弯矩最大D．吊点间跨中正弯矩与吊点处负弯矩相等4．对打桩桩锤的选择影响最大的因素是（　　） 。A．地质条件B．桩的类型C．桩的密集程度D．单桩极限承载力5．可用于打各种桩、斜桩，还可拔桩的桩锤是（　　） 。A．双动汽锤B．筒式柴油锤C．导杆式柴油锤D．单动汽锤Page一、选择题6．当预制桩顶设计标高接近地面标高时，只能采用的打桩方法是（　　） 。A．顶打法B．先顶后退法C．先退后顶法D．退打法7．桩的断面边长为30cm，群桩桩距为100cm，打桩的顺序应为（　　） 。A．从一侧向另一侧顺序进行B．从中间向两侧对称进行C．按施工方便的顺序进行D．从四周向中间环绕进行8．以下沉桩方法中，适用在城市中软土地基施工的是（　　） 。A．锤击沉桩B．振动沉桩C．射水沉桩D．静力压桩9．在地下水位以上的黏性土、填土、中密以上砂土及风化岩等土层中的桩基成孔，常用方法是（　　） 。A．干作业成孔B．沉管成孔C．人工挖孔D．泥浆护壁成孔Page一、选择题10．干作业成孔灌注桩采用的钻孔机具是（　　） 。A．螺旋钻B．潜水钻C．回转钻D．冲击钻11．若在流动性淤泥土层中的桩可能有颈缩现象时，可行又经济的施工方法是（　　） 。A．反插法B．复打法C．单打法D．A和B都行12．最适用于在狭窄的现场施工的成孔方式是（　　） 。A．沉管成孔B．泥浆护壁成孔C．人工挖孔D．螺旋钻成孔13．人工挖孔灌注桩施工时，其护壁应（　　） 。A．与地面平齐B．低于地面100mC．高于地面150～200mmD．高于地面300mmPage二、填空题1．重锤夯实法是利用起重机械，将_____提升到一定高度自由下落，重复夯打击实地基。2．强夯法的主要机具和设备有_____与_____。3．钢筋混凝土预制桩有_____和_____两种。4．预制桩应在混凝土达到设计强度的_____后方可起吊，达到设计强度的_____后，才可运输和沉桩。5．桩的表面应_____、_____，掉角的深度不应超过_____。6．预制桩吊点的位置可按_____与_____的原则来确定。7．桩的堆放场地应平整坚实，堆放层数不宜超过_____层，不同规格的应_____堆放。8．打桩设备包括_____、_____和_____。9．施工中常用的桩锤有落锤_____、_____、_____、_____和_____。10．当桩规格、埋深、长度不同时，打桩顺序由_____，_____，进行_____。11．常见的接桩方法有_____、_____和_____。12．清孔的目的是清除孔底的沉渣和淤泥，以减少桩基的沉降量，从而提高_____。Page三、简答题1．地基处理方法一般有哪些？各有什么特点？2．试述换填法的施工要点与质量检查。3．什么是重锤夯实法？什么是强夯法？4．打桩前要做哪些准备工作？打桩设备应如何选用？5．如何确定打桩顺序？6．泥浆护壁成孔灌注桩施工中常见的问题有哪些？如何处理？7．简述振动沉管灌注桩的施工工艺。8．人工挖孔灌注桩施工时应注意哪些事项？
