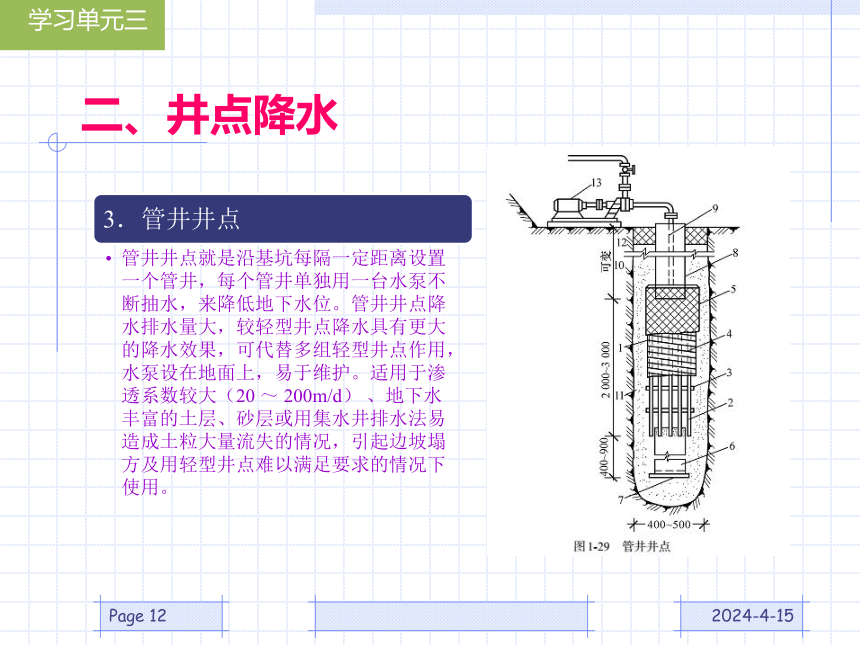

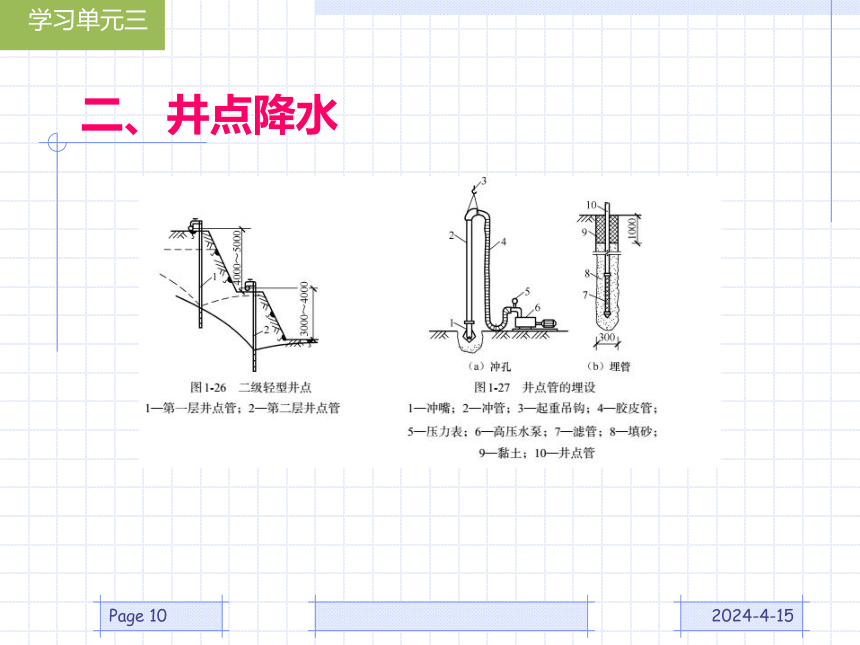

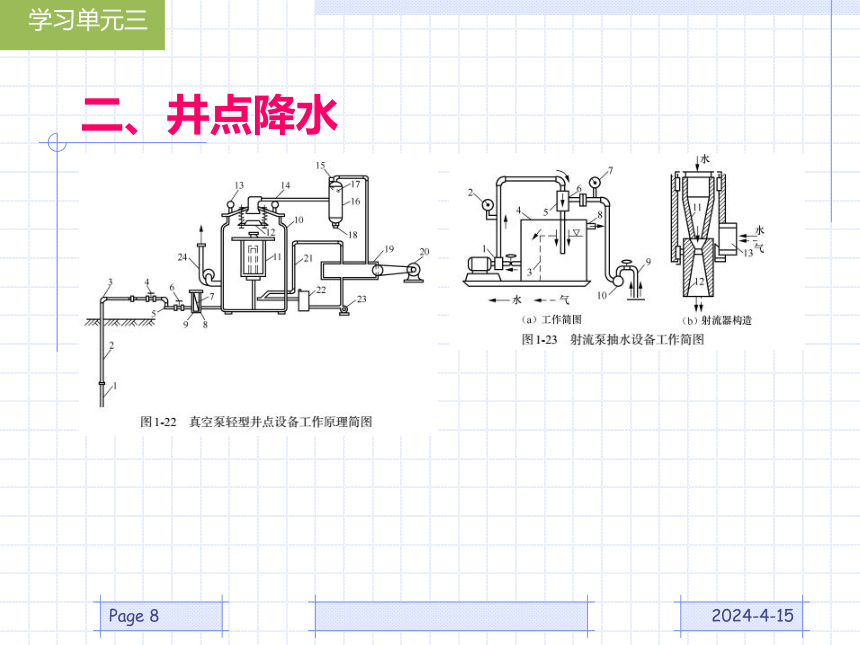

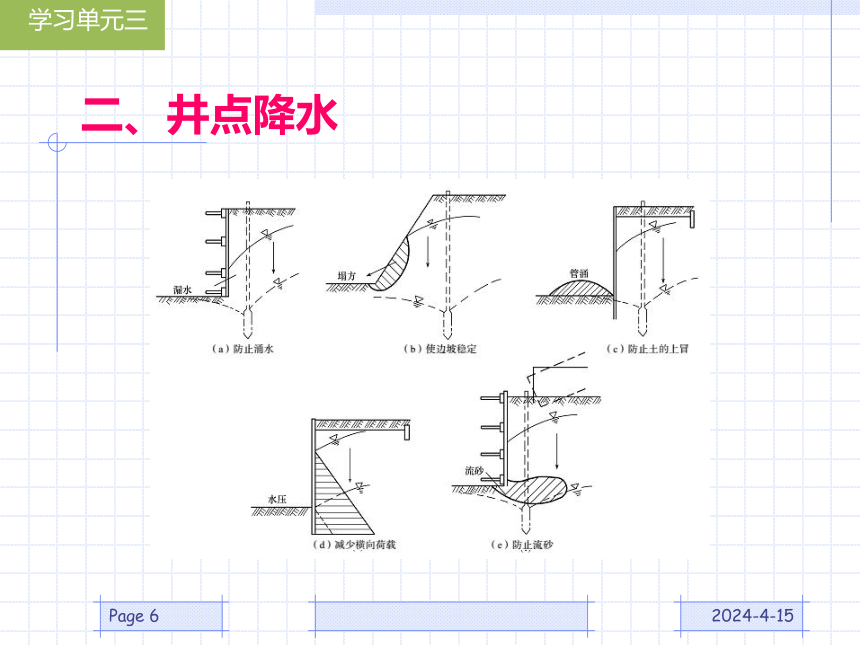

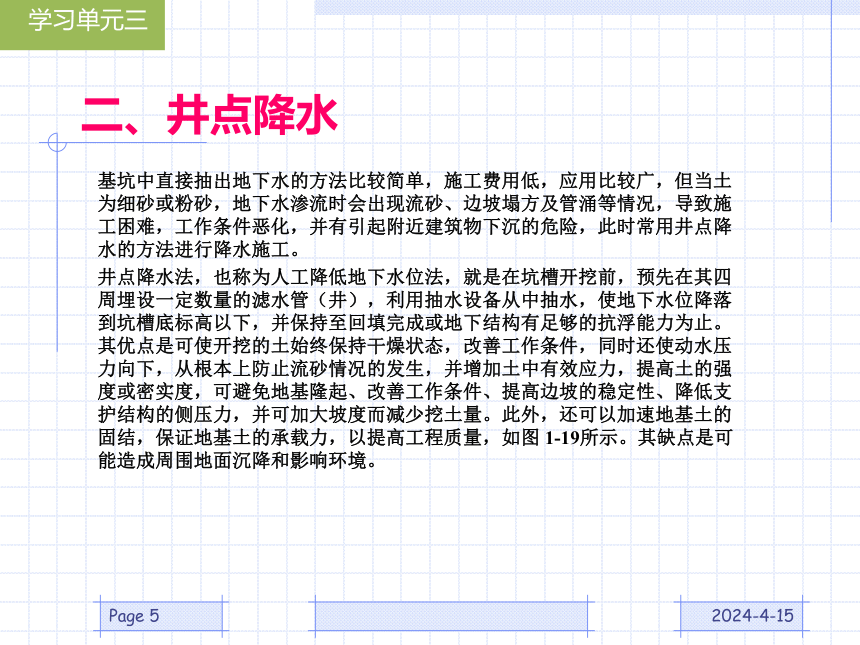

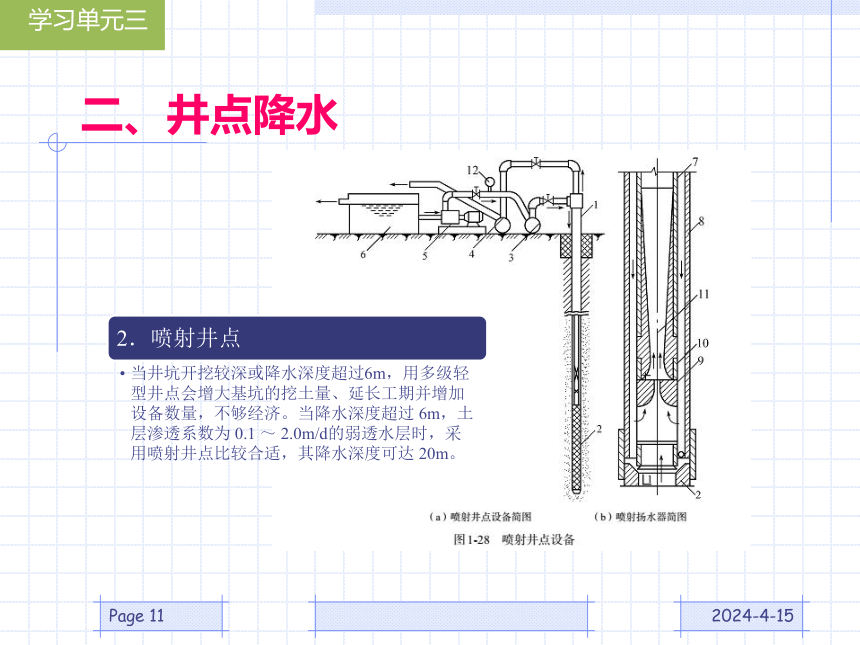

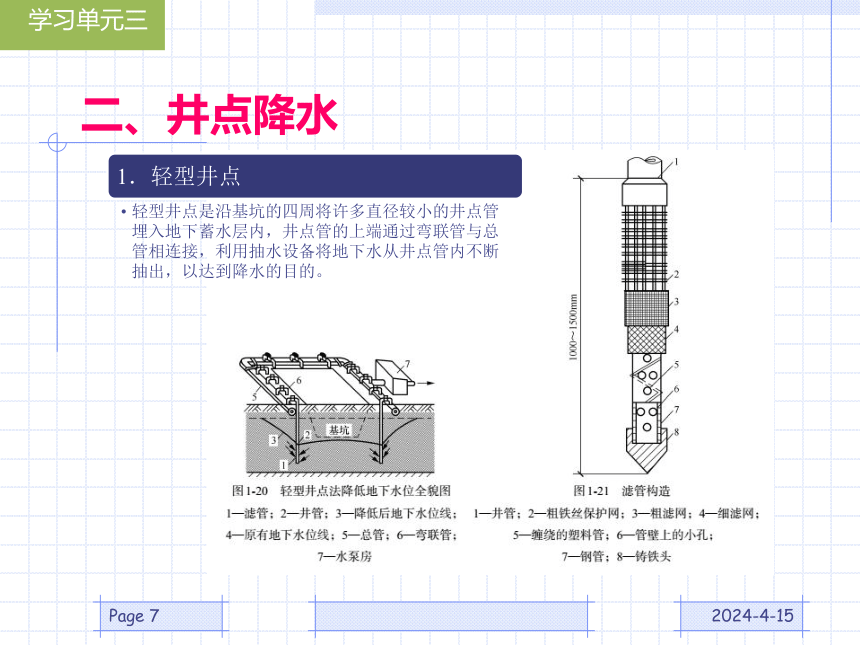

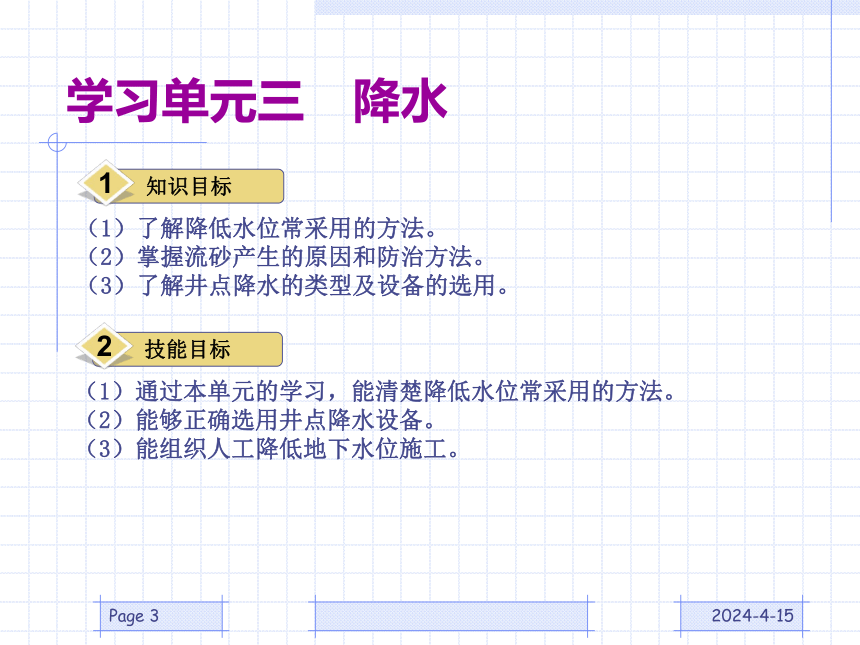

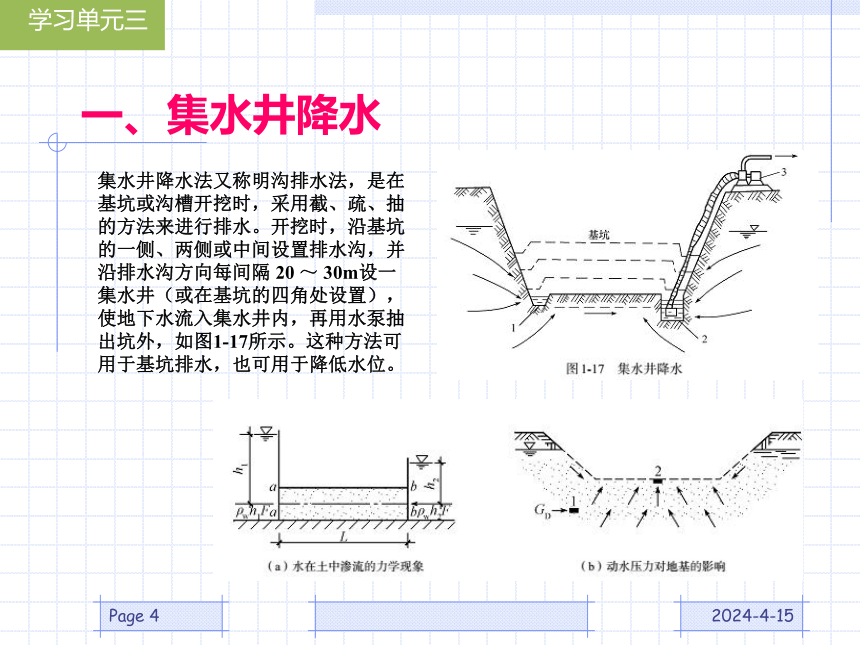

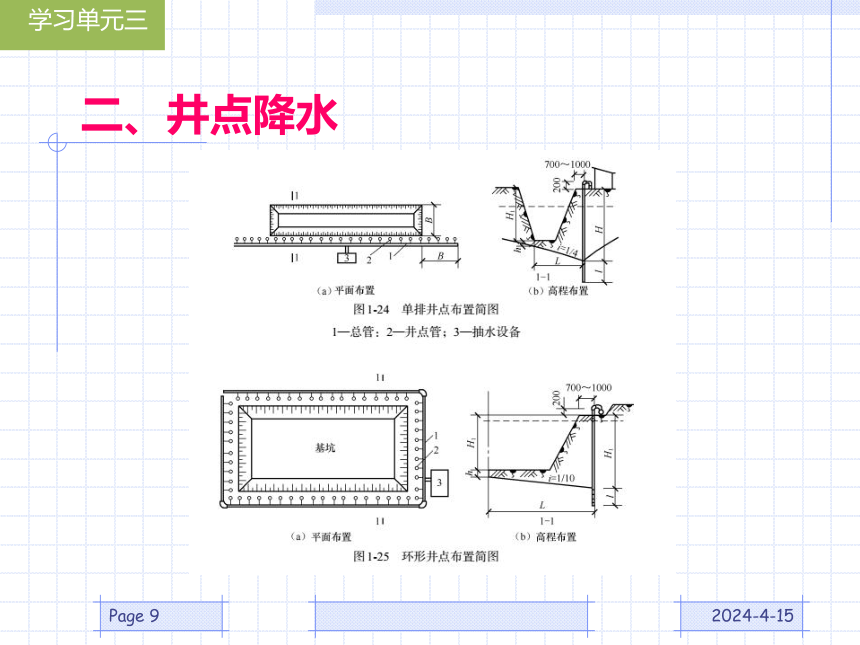

建筑施工技术Page学习情境一学习单元一　土方工程概述及计算学习单元二　基坑（槽）的施工学习单元三　降水学习单元四　土方机械施工Page土方工程学习单元五　土方的回填与压实学习单元三　降水Page知识目标1（1）了解降低水位常采用的方法。（2）掌握流砂产生的原因和防治方法。（3）了解井点降水的类型及设备的选用。技能目标2（1）通过本单元的学习，能清楚降低水位常采用的方法。（2）能够正确选用井点降水设备。（3）能组织人工降低地下水位施工。Page一、集水井降水集水井降水法又称明沟排水法，是在基坑或沟槽开挖时，采用截、疏、抽的方法来进行排水。开挖时，沿基坑的一侧、两侧或中间设置排水沟，并沿排水沟方向每间隔20～30m设一集水井（或在基坑的四角处设置），使地下水流入集水井内，再用水泵抽出坑外，如图1-17所示。这种方法可用于基坑排水，也可用于降低水位。Page二、井点降水基坑中直接抽出地下水的方法比较简单，施工费用低，应用比较广，但当土为细砂或粉砂，地下水渗流时会出现流砂、边坡塌方及管涌等情况，导致施工困难，工作条件恶化，并有引起附近建筑物下沉的危险，此时常用井点降水的方法进行降水施工。井点降水法，也称为人工降低地下水位法，就是在坑槽开挖前，预先在其四周埋设一定数量的滤水管（井），利用抽水设备从中抽水，使地下水位降落到坑槽底标高以下，并保持至回填完成或地下结构有足够的抗浮能力为止。其优点是可使开挖的土始终保持干燥状态，改善工作条件，同时还使动水压力向下，从根本上防止流砂情况的发生，并增加土中有效应力，提高土的强度或密实度，可避免地基隆起、改善工作条件、提高边坡的稳定性、降低支护结构的侧压力，并可加大坡度而减少挖土量。此外，还可以加速地基土的固结，保证地基土的承载力，以提高工程质量，如图1-19所示。其缺点是可能造成周围地面沉降和影响环境。Page二、井点降水Page二、井点降水Page二、井点降水Page二、井点降水Page二、井点降水Page二、井点降水Page二、井点降水Page二、井点降水学习单元四　土方机械施工Page知识目标1（1）熟悉推土机的推土方法。（2）熟悉铲运机的开行路线和作业方法。（3）熟悉单斗挖土机的分类及施工方法。技能目标2（1）通过本单元的学习，能清楚常用土方机械的性能及适用范围，并能正确合理地选用。（2）能组织推土机、铲运机和单斗挖土机进行土方机械化施工。Page一、推土机推土机是土方工程施工的主要机械之一，是在拖拉机上安装推土板等工作装置而成的机械。目前，我国生产的推土机型号有T3-100、T-120、上海-120A、T-180、T-220、T-240和T-320等。推土板分钢丝绳操纵和油压操纵两种。推土机是在履带式拖拉机的前方安装推土铲刀（推土板）制成的。按铲刀的操纵机构不同，推土机分为索式和液压式两种，图1-30所示为推土机的外形。油压操纵推土板的推土机除了可以升调推土板外，还可调整推土板的角度，因此具有更大的灵活性。Page二、铲运机施工铲运机是一种能综合完成挖土、运土、平土、填土等全部土方施工工序的机械，其优点是对行驶道路要求较低，操纵灵活，效率较高。铲运机按行走机构的不同可分为自行式铲运机和拖拉式铲运机两种。按铲斗操纵方式的不同，又可分为索式和油压式两种。Page二、铲运机施工Page三、单斗挖土机单斗挖土机是土方开挖的常用机械，种类很多。按行走装置的不同，分为履带式和轮胎式两类；按传动方式分为索具式和液压式两种；单斗挖土机还可根据工作的需要，更换其工作装置。根据工作装置分为正铲、反铲、拉铲和抓铲4种，如图1-34所示。使用单斗挖土机进行土方开挖作业时，一般需自卸汽车配合运土。Page三、单斗挖土机Page四、压实机械压实机械根据压实的原理不同，可分为冲击式、碾压式和振动压实三大类。1．冲击式压实机械冲击式压实机械主要有蛙式打夯机和内燃式打夯机两类，其中，蛙式打夯机一般以电为动力。这两种打夯机适用于狭小的场地和沟槽作业，也可用于室内地面的夯实以及大型机械无法到达的边角的夯实。2．碾压式压实机械碾压式压实机械按行走方式分自行式压路机和牵引式压路机两类。自行式压路机常用的有光轮压路机、轮胎压路机，自行式压路机主要用于土方、砾石、碎石的回填压实及沥青混凝土路面的施工；牵引式压路机的行走动力一般采用推土机（或拖拉机）牵引，常用的有光面碾、羊足碾，其中，光面碾用于土方的回填压实，而羊足碾适用于黏性土的回填压实，不能用在砂土和面层土的压实。3．振动压实机械振动压实机械是利用机械的高频振动，通过把能量传给被压土，降低土颗粒间的摩擦力，在压实能量的作用下，达到较大的密实度。振动压实机械按行走方式分为手扶平板式振动压实机和振动压路机两类。手扶平板式振动压实机主要用于小面积的地基夯实；振动压路机按行走方式分为自行式和牵引式两种，该压路机的生产率高，压实效果好，能压实多种性质的土，主要用在工程量大的大型土石方工程中。Page五、土方挖运机械的选择和配套计算1．土方机械的选择土方机械的选择，通常先根据工程特点和技术条件提出几种可行的方案，然后进行技术经济比较，选择效率高、费用低的机械进行施工，一般可选用土方单价最小的机械。2．挖土机与运土车辆的配套计算土方机械配套计算时，应先确定主导施工机械，其他机械应按主导机械的性能进行配套选用。当用挖土机挖土，汽车运土时，应以挖土机为主导机械。学习单元五　土方的回填与压实Page知识目标1（1）掌握填方土料的选择和填筑要求。（2）掌握填土压实方法。（3）掌握影响填土压实的因素。技能目标2（1）通过本单元的学习，能够清楚影响填土压实质量的因素。（2）能选择填土压实的方法，并组织压实作业。Page一、填方土料的选择和填筑要求土方填筑前，应清除基底上的垃圾、树根等杂物，并抽除坑穴中的水、淤泥。在建筑物和构筑物地面或厚度小于0.5m场地的填方，应清除基底上的草皮、垃圾和软弱土层；在土质较好，地面坡度不陡于1/10的较平坦场地填方时，可不清除基底上的草皮，但应割除长草；在稳定山坡上填方，山坡坡度为1/10～1/5时，应清除基底上的草皮；坡度陡于1/5时，应将基底挖成阶梯形，阶宽应不小于1m；当填方基底为耕植土或松土时，应将基底碾压密实；在水田、沟渠或池塘上填方前，应根据实际情况采用排水疏干、挖除淤泥或抛填块石、砂砾、矿渣等方法处理后再进行填土；填土区如遇有地下水或滞水，必须设置排水措施，应保证施工顺利进行。Page二、填土压实方法填土压实方法有碾压法、夯实法和振动压实法三种，如图1-36所示。此外，还可利用运土工具压实。平整大面积场地填土时，多采用碾压法；小面积的填土工程多用夯实法；而振动压实法主要用于非黏性土的密实。Page三、影响填土压实的因素影响填土压实的因素较多，主要有压实功、土的含水量及压实厚度Page三、影响填土压实的因素本章小结Page本学习情境包括土方工程概述、土方工程量的计算与调配、基坑（槽）施工、降水、土方机械施工、土方的回填与压实等内容。土方工程量计算及调配主要包括基坑（槽）土方量计算、场地平整土方量及调配等。土方工程施工时，做好排出地面水、降低地下水位、为土方开挖和基础施工提供良好的施工条件，这对加快使用进度、保证土方工程施工质量和安全，具有十分重要的作用。采用土方机械进行土方工程的挖、运、填、压施工中，重点是土方的回填与压实，要能正确选择地基填土的填土料及填筑压实方法；能分析影响填土压实的主要因素。Page一、选择题1．土的含水量是土中（　　） 。A．水的质量与固体颗粒质量之比的百分率B．水与湿土的重量之比的百分率C．水与干土的重量之比D．水与干土的体积之比的百分数2．在场地平整的方格网上，各方格角点的施工高度为该角点的（　　） 。A．自然地面标高与设计标高的差值B．挖土高度与设计标高的差值C．设计标高与自然地面标高的差值D．自然地面标高与填方高度的差值3．只有当所有的λj（　　）时，该土方调配方案才为最优方案。A． ≤0 B． ＜0 C． ＞0 D． ≥04．明沟集水井排水法最不宜用于边坡为（　　）的工程。A．黏土层B．砂卵石土层C．粉细砂土层D．粉土层5．当降水深度超过（　　）时，宜采用喷射井点。A．6mB．7mC．8mD．9mPage一、选择题6．某基坑位于河岸，土层为砂卵石，需降水深度为3m，宜采用的降水井点是（　　） 。A．轻型井点B．电渗井点C．喷射井点D．管井井点7．某沟槽宽度为10m，拟采用轻型井点降水，其平面布置宜采用（　　）形式。A．单排B．双排C．环形D．U形8．由于构造简单、耗电少、成本低而采用的轻型井点抽水设备是（　　） 。A．真空泵抽水设备B．射流泵抽水设备C．潜水泵抽水设备D．深井泵抽水设备9．某基坑深度大、土质差、地下水位高，宜采用（　　）作为土壁支护。A．横撑式支撑B．H型钢桩C．混凝土护坡桩D．地下连续墙10．以下挡土结构中，无止水作用的是（　　） 。A．地下连续墙B．H型钢桩加横挡板C．密排桩间加注浆桩D．深层搅拌水泥土桩挡墙Page一、选择题11．某场地平整工程，运距为100～400m，土质为松软土和普通土，地形起伏坡度为15°以内，适宜使用的机械为（　　） 。A．正铲挖土机配合自卸汽车B．铲运机C．推土机D．装载机12．正铲挖土机适宜开挖（　　） 。A．停机面以上的一至三类土B．独立柱基础的基坑C．停机面以下的一至三类土D．有地下水的基坑13．反铲挖土机的挖土特点是（　　） 。A．后退向下，强制切土B．前进向下，强制切土C．后退向下，自重切土D．直上直下，自重切土14．在基坑（槽）的土方开挖时，不正确的说法是（　　）A．当边坡陡、基坑深、地质条件不好时，应采取加固措施B．当土质较差时，应采用“分层开挖、先挖后撑”的开挖原则C．应采取措施，防止扰动地基土D．在地下水位以下的土，应经降水后再开挖15．在填土工程中，以下说法正确的是（　　） 。A．必须采用同类土填筑B．当天填筑，隔天压实C．应由下至上水平分层填筑D．基础墙两侧不宜同时填筑Page二、填空题1．按照土的_____可将土分为八类。2．对于同一类土，孔隙率e越大，孔隙体积就越大，从而使土的压缩性和透水性都增大，土的强度_____。3．边坡坡度为_____与_____之比。4．土方开挖应遵循“_____、_____、_____、_____”的原则。5．边坡可以做成_____边坡、_____边坡及_____边坡。6．轻型井点设备由_____、_____、_____、_____组成。7．轻型井点抽水设备一般多采用_____泵和_____泵抽水设备组成。8．管井井点的设备主要由井管、吸水管及_____组成。9．铲运机的基本作业是_____、_____和_____三个工作行程。10．按行走机构可将铲运机分为_____和_____两种。11．填土压实方法有_____、_____和_____三种。Page三、简答题1．土方工程的施工特点有哪些？2．土方调配应遵循哪些原则？调配区如何划分？3．试述流砂现象发生的原因及主要防治方法。4．地基验槽的方法有哪些？5．单斗挖土机按工作装置可分为哪几种类型？其各自特点及适用范围是什么？6．试述影响填土压实的主要因素。
