(共27张PPT)

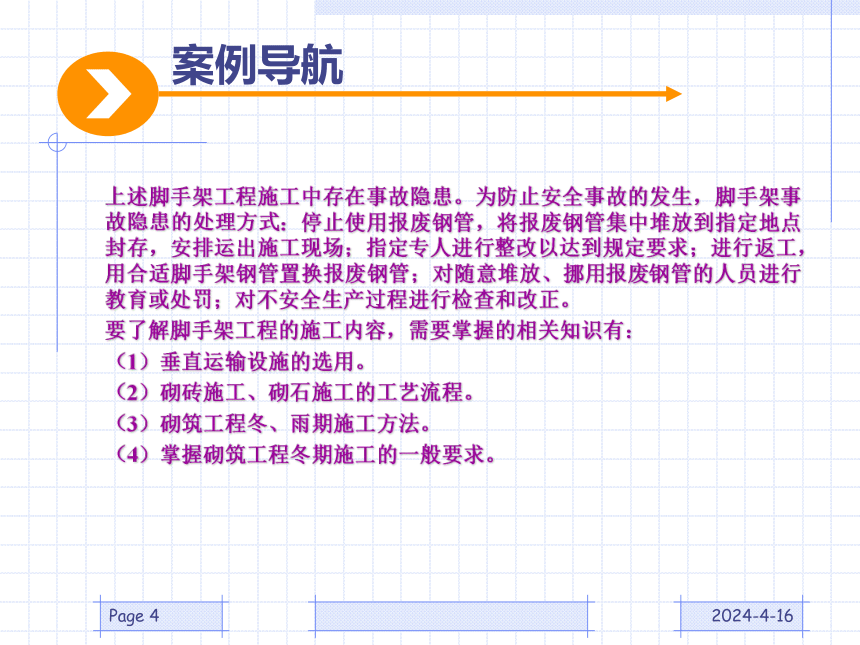

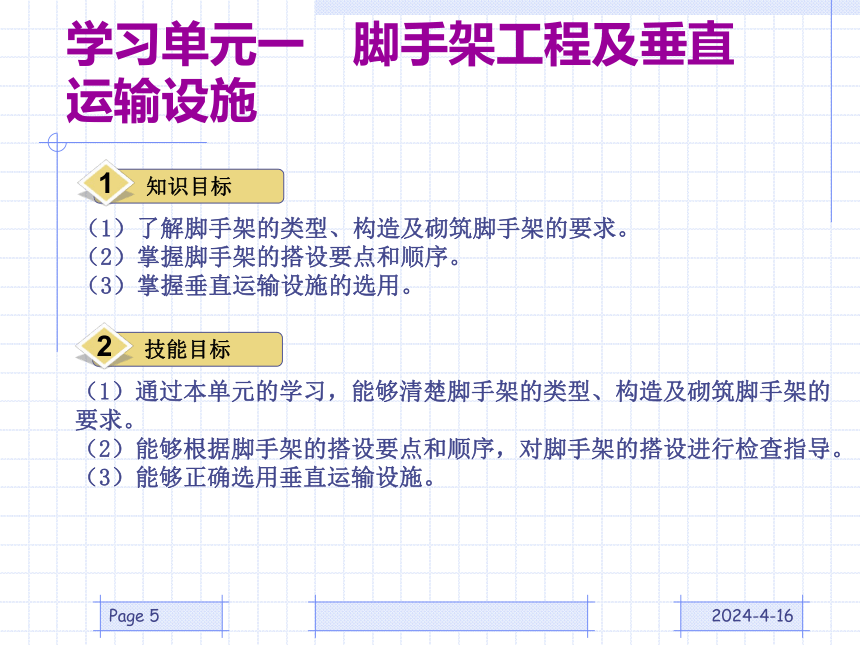

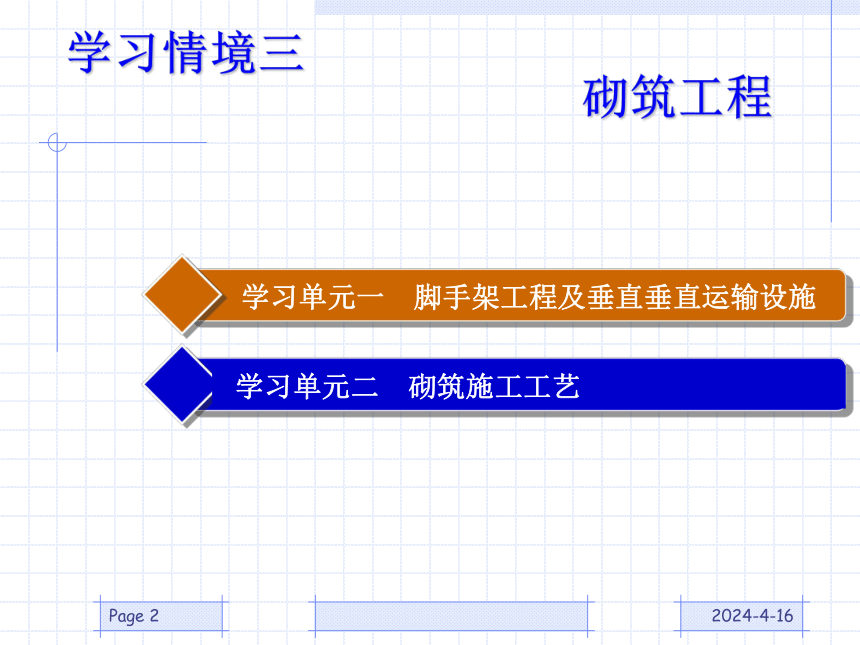

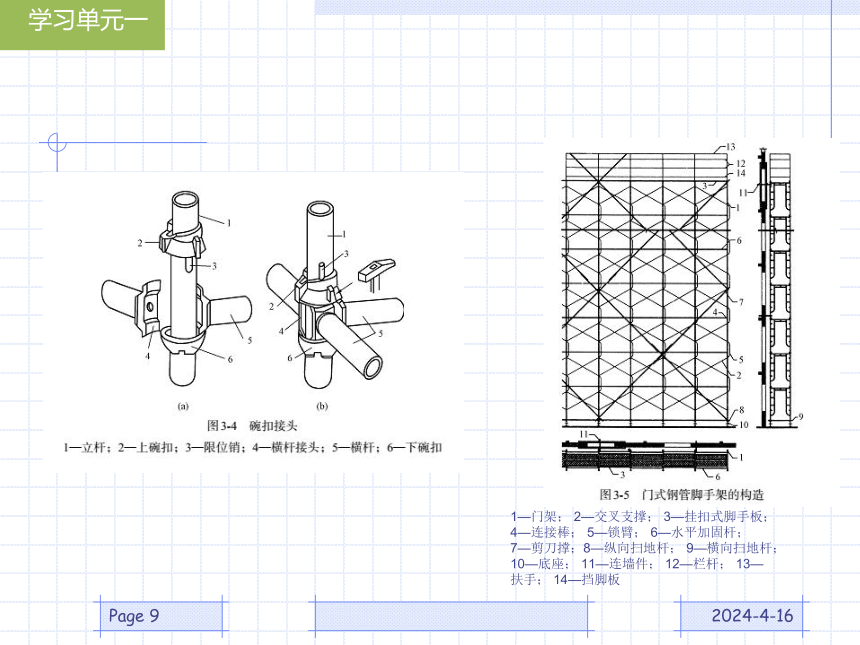

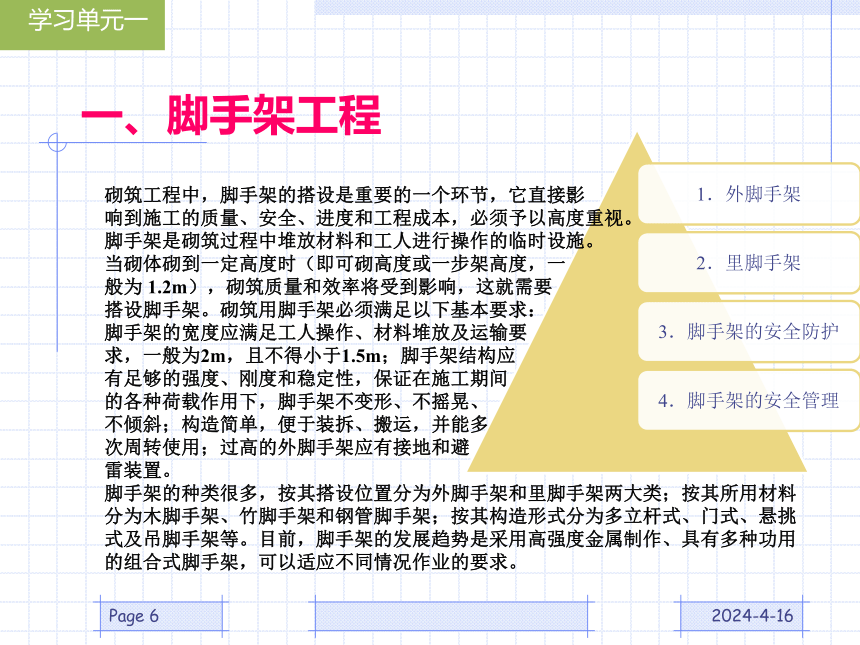

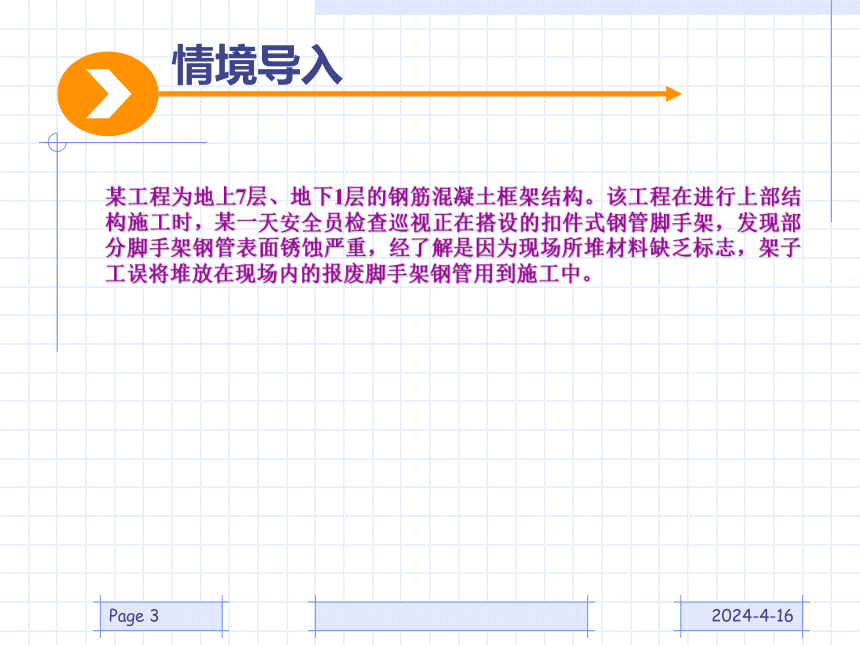

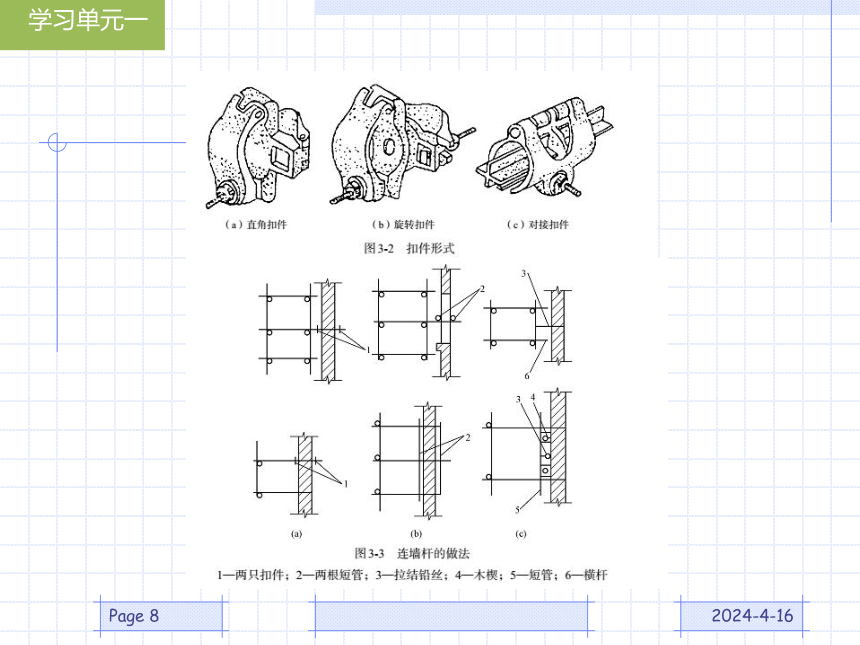

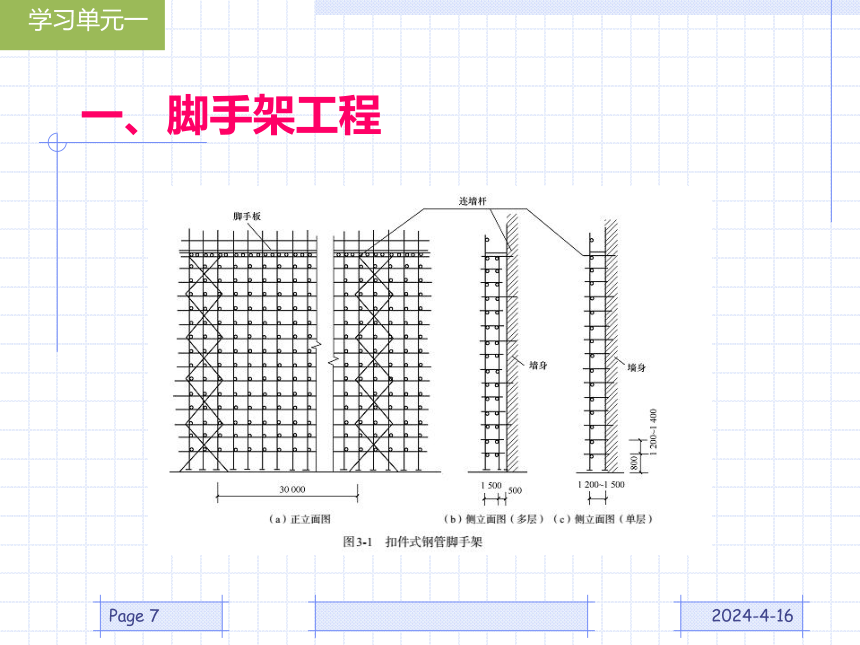

建筑施工技术Page学习情境三学习单元一　脚手架工程及垂直垂直运输设施学习单元二　砌筑施工工艺Page砌筑工程某工程为地上7层、地下1层的钢筋混凝土框架结构。该工程在进行上部结构施工时，某一天安全员检查巡视正在搭设的扣件式钢管脚手架，发现部分脚手架钢管表面锈蚀严重，经了解是因为现场所堆材料缺乏标志，架子工误将堆放在现场内的报废脚手架钢管用到施工中。Page情境导入上述脚手架工程施工中存在事故隐患。为防止安全事故的发生，脚手架事故隐患的处理方式：停止使用报废钢管，将报废钢管集中堆放到指定地点封存，安排运出施工现场；指定专人进行整改以达到规定要求；进行返工，用合适脚手架钢管置换报废钢管；对随意堆放、挪用报废钢管的人员进行教育或处罚；对不安全生产过程进行检查和改正。要了解脚手架工程的施工内容，需要掌握的相关知识有：（1）垂直运输设施的选用。（2）砌砖施工、砌石施工的工艺流程。（3）砌筑工程冬、雨期施工方法。（4）掌握砌筑工程冬期施工的一般要求。Page案例导航学习单元一　脚手架工程及垂直运输设施Page知识目标1（1）了解脚手架的类型、构造及砌筑脚手架的要求。（2）掌握脚手架的搭设要点和顺序。（3）掌握垂直运输设施的选用。技能目标2（1）通过本单元的学习，能够清楚脚手架的类型、构造及砌筑脚手架的要求。（2）能够根据脚手架的搭设要点和顺序，对脚手架的搭设进行检查指导。（3）能够正确选用垂直运输设施。Page一、脚手架工程砌筑工程中，脚手架的搭设是重要的一个环节，它直接影响到施工的质量、安全、进度和工程成本，必须予以高度重视。脚手架是砌筑过程中堆放材料和工人进行操作的临时设施。当砌体砌到一定高度时（即可砌高度或一步架高度，一般为1.2m），砌筑质量和效率将受到影响，这就需要搭设脚手架。砌筑用脚手架必须满足以下基本要求：脚手架的宽度应满足工人操作、材料堆放及运输要求，一般为2m，且不得小于1.5m；脚手架结构应有足够的强度、刚度和稳定性，保证在施工期间的各种荷载作用下，脚手架不变形、不摇晃、不倾斜；构造简单，便于装拆、搬运，并能多次周转使用；过高的外脚手架应有接地和避雷装置。脚手架的种类很多，按其搭设位置分为外脚手架和里脚手架两大类；按其所用材料分为木脚手架、竹脚手架和钢管脚手架；按其构造形式分为多立杆式、门式、悬挑式及吊脚手架等。目前，脚手架的发展趋势是采用高强度金属制作、具有多种功用的组合式脚手架，可以适应不同情况作业的要求。Page一、脚手架工程PagePage1—门架；2—交叉支撑；3—挂扣式脚手板；4—连接棒；5—锁臂；6—水平加固杆；7—剪刀撑；8—纵向扫地杆；9—横向扫地杆；10—底座；11—连墙件；12—栏杆；13—扶手；14—挡脚板PagePage二、垂直运输设施砌筑工程所需的各种材料绝大部分需要通过垂直运输机械运送到各施工楼层，因此，砌筑工程垂直运输工程量很大。目前，担负垂直运输建筑材料和供人员上、下的常用垂直运输设备有井架、龙门架、施工升降机等。Page二、垂直运输设施学习单元二　砌筑施工工艺Page知识目标1（1）掌握砌砖施工、砌石施工的工艺流程。（2）了解砌筑工程冬、雨期的施工方法。（3）掌握砌筑工程冬期施工的一般要求。技能目标2（1）通过本单元的学习，能够具有组织砌砖施工、砌石施工的能力。（2）能够清楚砌筑工程冬、雨期的施工方法。Page一、砌筑材料砌筑工程所用的主要材料是砖、石、各种砌块和砌筑砂浆。Page二、砌筑施工砌体可分为：砖砌体，主要有墙和柱；砌块砌体，多用于定型设计的民用房屋及工业厂房的墙体；石材砌体，多用于带形基础、挡土墙及某些墙体结构；配筋砌体，在砌体水平灰缝中配置钢筋网片或在砌体外部的预留槽沟内设置竖向粗钢筋的组合砌体。砌体除应采用符合质量要求的原材料外，还必须有良好的砌筑质量，以使砌体有良好的整体性、稳定性和良好的受力性能。一般要求：灰缝横平竖直，砂浆饱满，厚薄均匀，砌块应上下错缝，内外搭砌，接槎牢固，墙面垂直；要预防不均匀沉降引起开裂；要注意施工中墙、柱的稳定性；冬期施工时还要采取相应的措施。PagePagePagePagePage三、砌筑工程冬、雨期施工1．砌筑工程冬期施工的一般要求① 当室外日平均气温连续5d稳定低于5℃时，砌体工程应采取冬期施工措施。需要注意的是：气温根据当地气象资料确定；冬期施工期限以外，当日最低气温低于0℃时，也应按规定执行。②冬期施工的砌体工程质量验收除应符合本地区要求外，尚应符合现行行业标准《建筑工程冬期施工规程》（JGJ/T 104—2011）的有关规定。③砌体工程冬期施工应有完整的冬期施工方案。④ 冬期施工所用材料应符合下列规定。（a）石灰膏、电石膏等应采取防冻措施，如果遭冻结，应经融化后使用。（b）拌制砂浆用砂，不得含有冰块和大于10mm的冻结块。（c）砌体用块体不得遭水浸冻。…………Page三、砌筑工程冬、雨期施工2．砌体工程冬期施工常用方法砌体工程冬期施工常用的方法有掺盐砂浆法、冻结法和暖棚法。（1）掺盐砂浆法。掺盐砂浆法是在砂浆中掺入一定数量的氯化钠（单盐）或氯化钠加氯化钙（双盐），以降低冰点，使砂浆中的水分在低于0℃一定范围内不冻结。这种方法施工简便、经济、可靠，是砌体工程冬期施工广泛采用的方法。掺盐砂浆的掺盐量应符合规定。当设计无要求且最低气温≤-15℃时，砌筑承重砌体砂浆强度等级应按常温施工提高一级。配筋砌体不得采用掺盐砂浆法施工。（2）冻结法。冻结法是采用不掺外加剂的水泥砂浆或水泥混合砂浆砌筑砌体，允许砂浆遭受冻结。砂浆解冻时，当气温回升至0℃以上后，砂浆继续硬化，但此时的砂浆经过冻结、融化、再硬化以后，其强度及与砌体的黏结力都有不同程度的下降，且砌体在解冻时变形大，对于空斗墙、毛石墙、承受侧压力的砌体、在解冻期间可能受到振动或动力荷载的砌体、在解冻期间不允许发生沉降的砌体（如筒拱支座） ，不得采用冻结法。冻结法施工，当设计无要求且日最低气温＞-25℃时，砌筑承重砌体砂浆强度等级应按常温施工提高一级；当日最低气温≤-25℃时，应提高二级。砂浆强度等级不得小于M2.5，重要结构砂浆强度等级不得小于M5。…………Page三、砌筑工程冬、雨期施工3．砌筑工程雨期施工（1）砌体工程雨期施工要求。① 砖在雨期必须集中堆放，以便用塑料薄膜、竹席等覆盖，且不宜浇水。砌墙时，要求干湿砖块合理搭配。砖湿度过大时不可上墙，砌筑高度不宜超过1.2m。② 雨期遇大雨必须停工。砌砖收工时应在砖墙顶盖一层干砖，避免大雨冲刷灰浆。搅拌砂浆宜用中粗砂，因为中粗砂拌制的砂浆收缩变形小。另外，要减少砂浆用水量，防止砂浆使用中变稀。大雨过后受雨冲刷过的新砌墙体应翻动最上面两皮砖。③ 稳定性较差的窗间墙、独立砖柱，应加设临时支撑或及时浇筑圈梁，以增加砌体的稳定性。④ 砌体施工时，内外墙要尽量同时砌筑，并注意转角及丁字墙间的连接要跟上，同时要适当缩小砌体的水平灰缝、减小砌体的压缩变形，其水平灰缝宜控制在8mm左右。遇台风时，应在与风向相反的方向加临时支撑，以保证墙体的稳定。⑤ 雨后继续施工，必须复核已完工砌体的垂直度和标高。（2）雨期施工工艺。砌筑方法宜采用“三一”法，每天的砌筑高度应限制在1.2m以内，以减小砌体倾斜的可能性。必要时，可将墙体两面用夹板支撑加固。…………本章小结Page本学习情境所述内容包括脚手架及垂直运输设施、砌筑施工两部分内容。首先对脚手架及垂直运输设施等进行了讲解，重点讲解了脚手架的类型、构造及砌筑脚手架的要求等；随后对砌砖施工、砌石施工等进行了讲解，重点讲解了每种砌体的施工工艺。砌筑工程所需的各种材料绝大部分需要通过垂直运输机械运送到各施工楼层。目前，担负垂直运输建筑材料和供人员上、下的常用垂直运输设备有井架、龙门架、施工升降机等。石砌体包括有毛石砌块和料石砌块。关于毛石砌块，砌筑毛石基础的第一皮石块应坐浆，并将石块的大面向下；毛石基础的扩大部分应做成阶梯形；毛石基础必须设置拉结石，拉结石应均匀分布。料石砌块，料石基础砌体的第一皮应用丁砌层坐浆砌筑，料石砌体亦应上下错缝搭砌，砌体厚度不小于两块料石宽度；料石砌体灰浆的厚度，根据石料的种类确定；料石砌体转角处及交接处也应同时砌筑，必须留设临时间断。Page一、选择题1．砌筑工程用的块材不包括（　　） 。A．烧结普通砖B．炉渣砖C．陶粒混凝土砌块D．玻璃砖2．生石灰熟化成石膏时，熟化时间不得少于（　　） 。A．3dB．5dC．7dD．14d3．下列垂直运输机械中，既可以运输材料和工具，又可以运输工作人员的是（　　） 。A．塔式起重机B．井架C．龙门架D．施工电梯4．既可以进行垂直运输，又能完成一定水平运输的机械是（　　） 。A．塔式起重机B．井架C．龙门架D．施工电梯5．砖砌体水平灰缝的砂浆饱满度不得低于（　　） 。A．60% B．70% C．80% D．90%Page一、选择题6．砌筑砖墙留直槎时，需沿墙高每500mm设置一道拉结筋，对120mm厚砖墙，每道应为（　　） 。A．1φ4B．2φ4C．2φ6D．1φ67．砌筑370mm厚砖墙留直槎时，应架设（　　）拉结钢筋。A．1φ6B．2φ4C．2φ5D．3φ68．皮数杆的间距为（　　）m，间距超过时中间应增设皮数杆。A．10～15 B．10～12 C．15～20 D．10～209．小型砌块墙体临时间断处应砌成斜槎，斜槎长度不应小于高度的（　　） 。A．2/3 B．1/3 C．1/2 D．3/410．内墙砌筑用的角钢折叠式脚手架，其水平方向架设间距一般不超过（　　） 。A．1mB．1.5mC．3mD．2mPage二、填空题1．砌筑工程所用的主要材料是_____、_____和_____。2．砌筑砂浆按组成材料不同，分为_____、_____与_____三种。3．普通混凝土小型空心砌块主要规格尺寸为_____。4．砌筑用水泥砂浆采用的水泥，其强度等级不宜大于_____。5．拌制水泥混合砂浆时，生石灰熟化时间不得少于_____d，磨细生石灰粉的熟化时间不得少于_____d。6．砖墙水平灰缝的砂浆饱满度不得低于_____；砖柱水平灰缝和竖向灰缝饱满度不得低于_____。7．常用的砌体的组砌形式有_____、_____、_____、_____、_____。8．毛石基础必须设置拉结石，拉结石应均匀分布，且在毛石基础同皮内每隔_____左右设置一块。9．普通混凝土小砌块的搭接长度不应小于_____，轻集料混凝土小砌块的搭接长度不应小于_____。Page三、简答题1．砌筑施工常用的工具有哪些？2．试述扣件式钢管脚手架的构造及搭接要点。3．碗扣式钢管脚手架与扣件式钢管脚手架在构造上有什么区别？4．试述门式脚手架的构造及搭接要点。5．试述砖砌体的砌筑工艺。6．砖砌体的质量要求有哪些？
