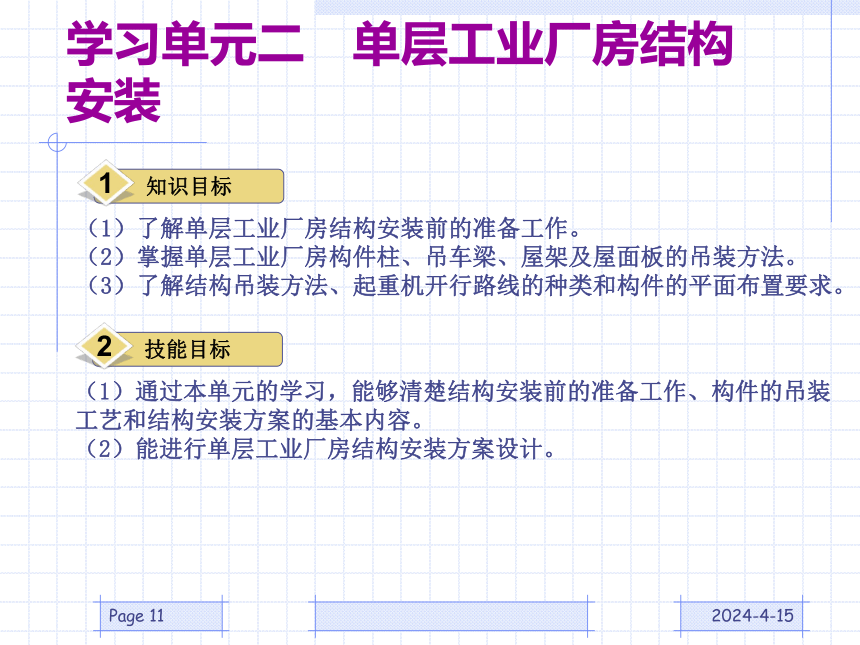

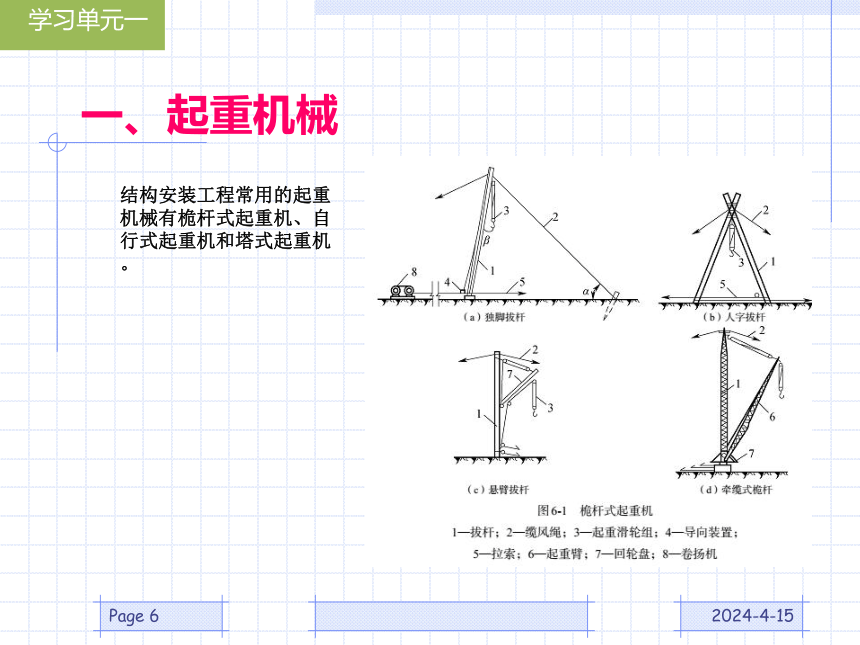

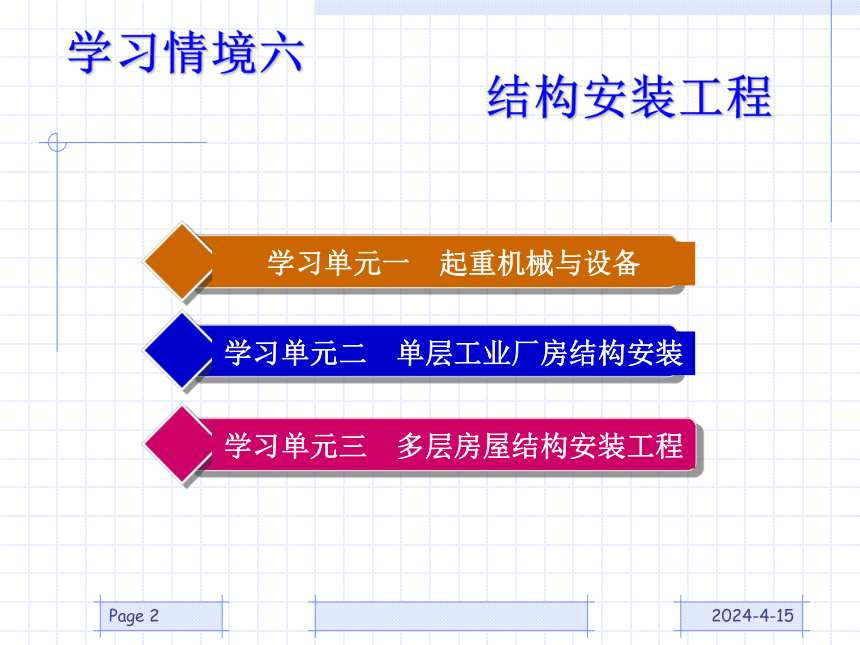

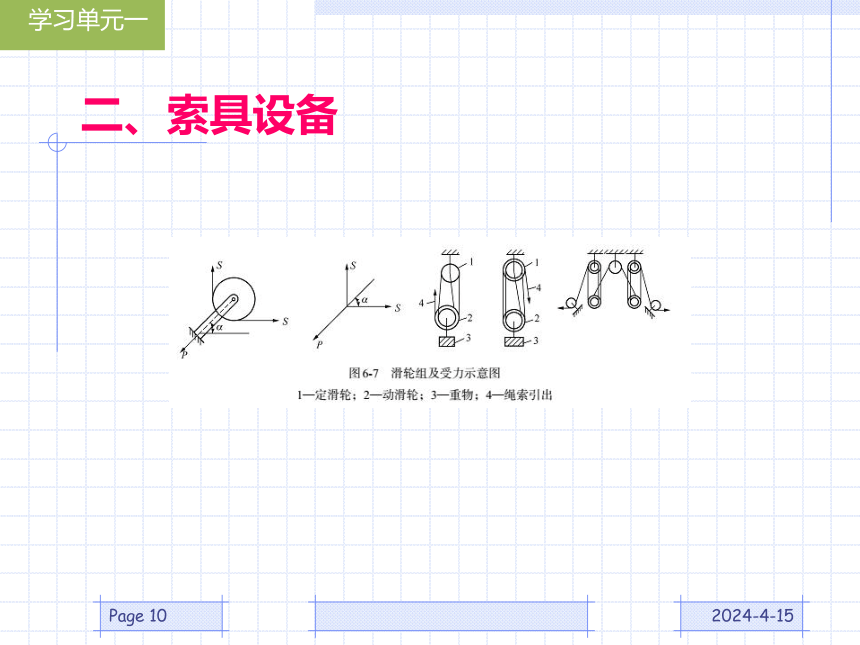

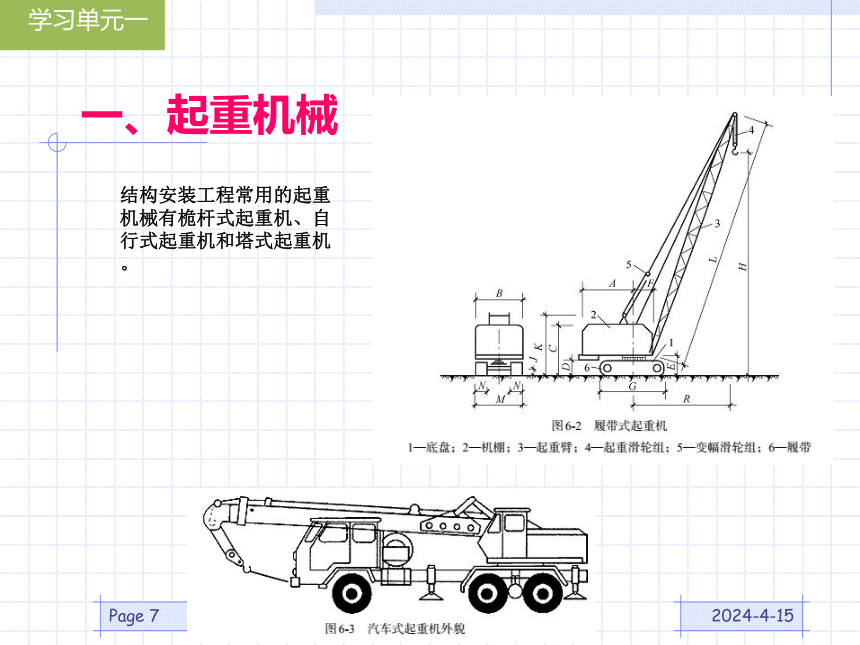

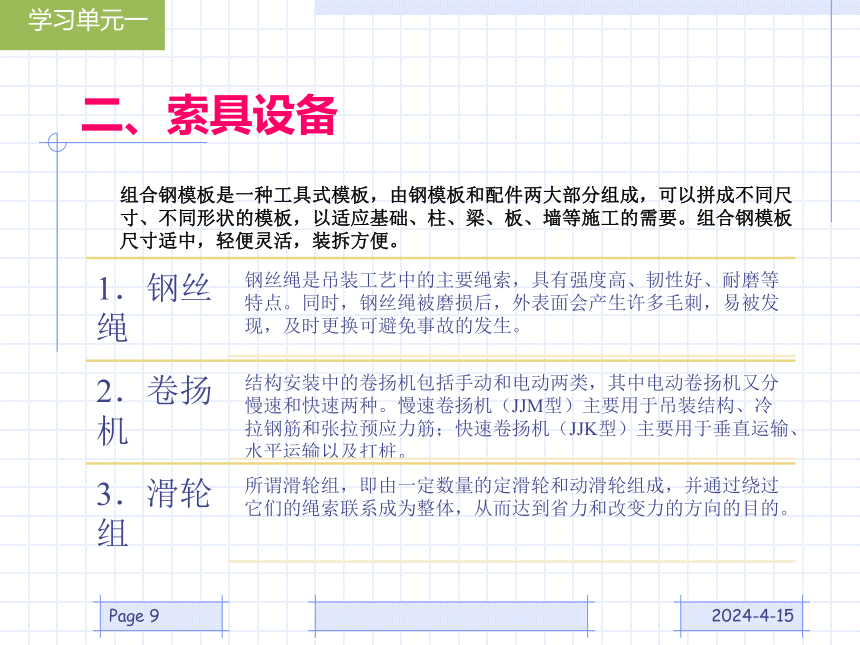

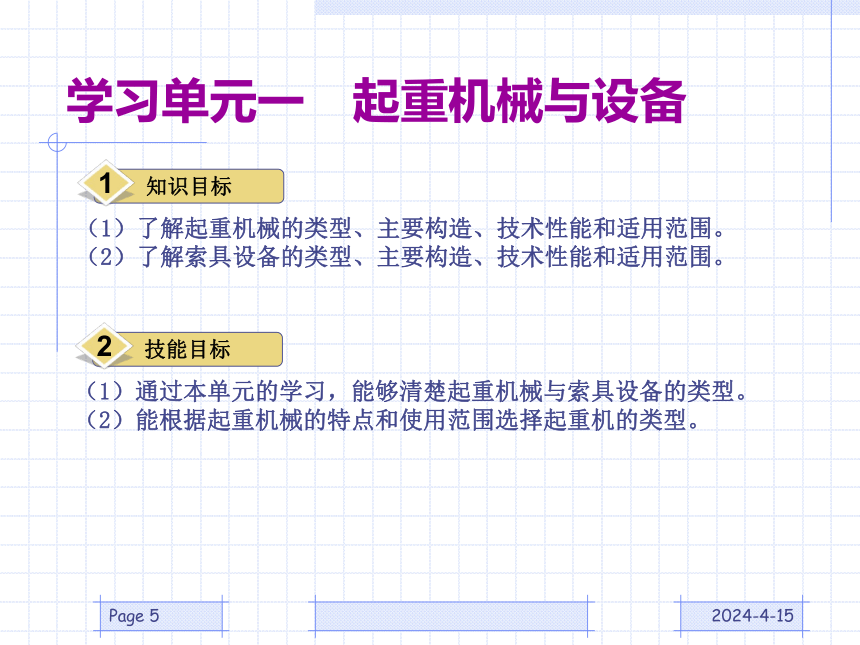

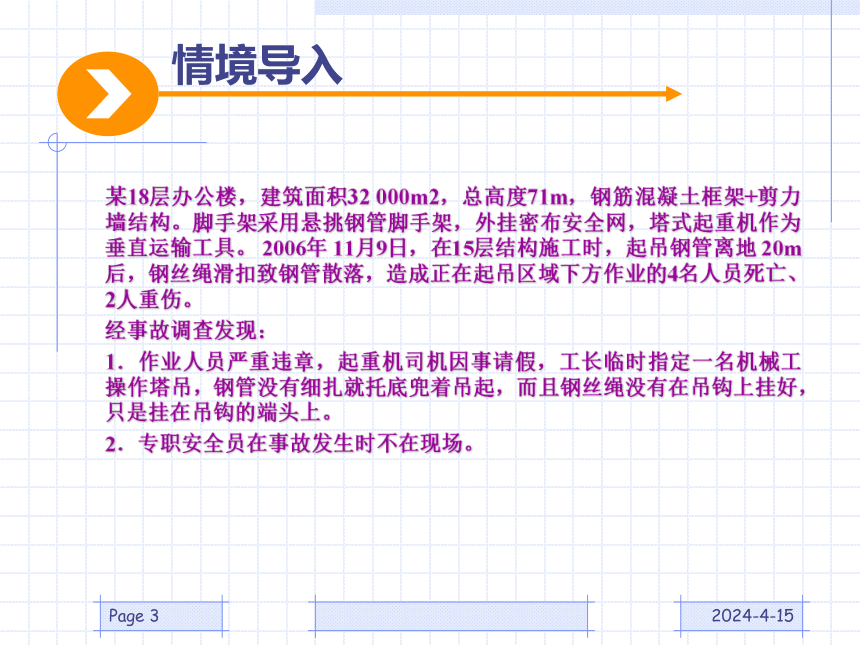

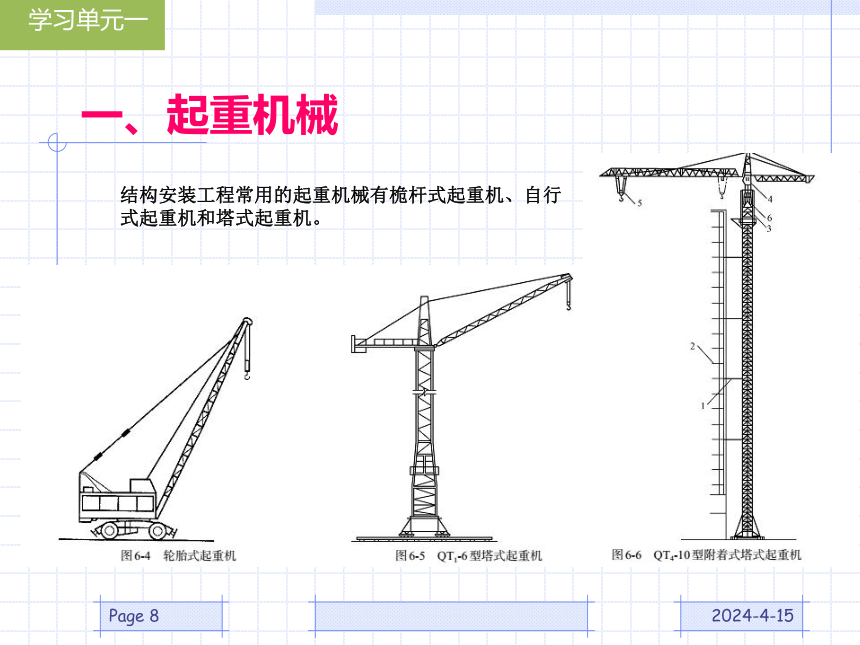

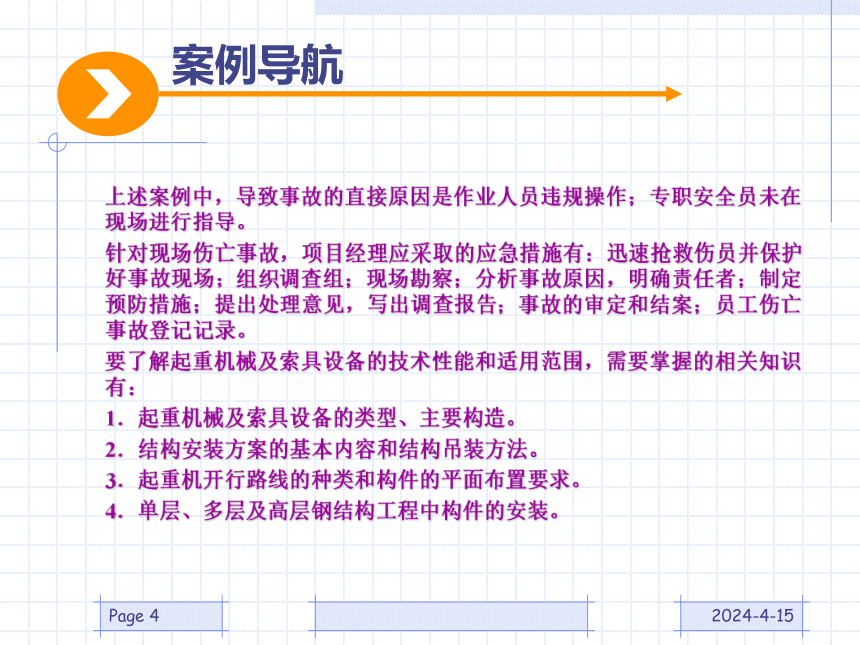

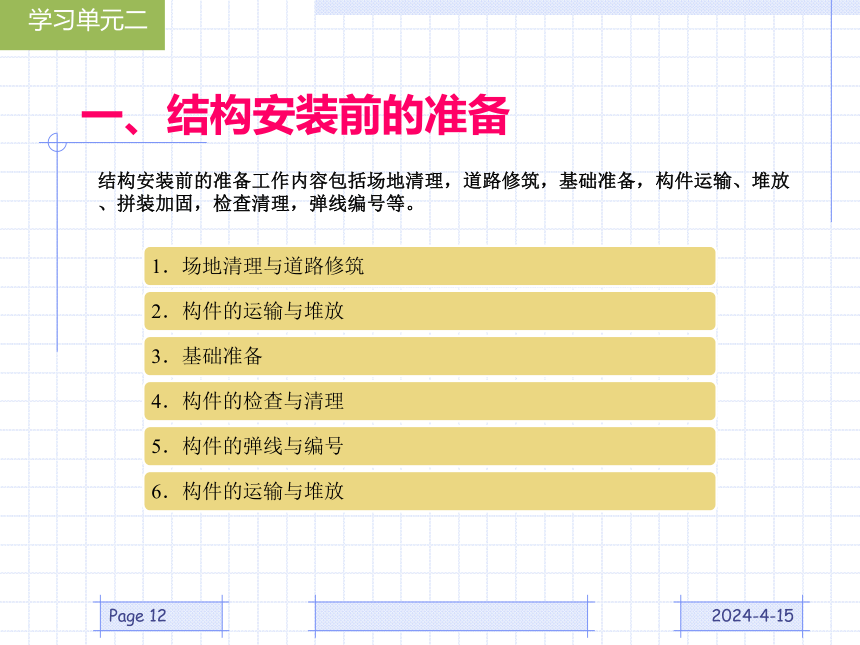

建筑施工技术Page学习情境六学习单元一　起重机械与设备学习单元二　单层工业厂房结构安装Page结构安装工程学习单元三　多层房屋结构安装工程某18层办公楼，建筑面积32000m2，总高度71m，钢筋混凝土框架+剪力墙结构。脚手架采用悬挑钢管脚手架，外挂密布安全网，塔式起重机作为垂直运输工具。2006年11月9日，在15层结构施工时，起吊钢管离地20m后，钢丝绳滑扣致钢管散落，造成正在起吊区域下方作业的4名人员死亡、2人重伤。经事故调查发现：1．作业人员严重违章，起重机司机因事请假，工长临时指定一名机械工操作塔吊，钢管没有细扎就托底兜着吊起，而且钢丝绳没有在吊钩上挂好，只是挂在吊钩的端头上。2．专职安全员在事故发生时不在现场。Page情境导入上述案例中，导致事故的直接原因是作业人员违规操作；专职安全员未在现场进行指导。针对现场伤亡事故，项目经理应采取的应急措施有：迅速抢救伤员并保护好事故现场；组织调查组；现场勘察；分析事故原因，明确责任者；制定预防措施；提出处理意见，写出调查报告；事故的审定和结案；员工伤亡事故登记记录。要了解起重机械及索具设备的技术性能和适用范围，需要掌握的相关知识有：1．起重机械及索具设备的类型、主要构造。2．结构安装方案的基本内容和结构吊装方法。3．起重机开行路线的种类和构件的平面布置要求。4．单层、多层及高层钢结构工程中构件的安装。Page案例导航学习单元一　起重机械与设备Page知识目标1（1）了解起重机械的类型、主要构造、技术性能和适用范围。（2）了解索具设备的类型、主要构造、技术性能和适用范围。技能目标2（1）通过本单元的学习，能够清楚起重机械与索具设备的类型。（2）能根据起重机械的特点和使用范围选择起重机的类型。Page一、起重机械结构安装工程常用的起重机械有桅杆式起重机、自行式起重机和塔式起重机。Page一、起重机械结构安装工程常用的起重机械有桅杆式起重机、自行式起重机和塔式起重机。Page一、起重机械结构安装工程常用的起重机械有桅杆式起重机、自行式起重机和塔式起重机。Page二、索具设备组合钢模板是一种工具式模板，由钢模板和配件两大部分组成，可以拼成不同尺寸、不同形状的模板，以适应基础、柱、梁、板、墙等施工的需要。组合钢模板尺寸适中，轻便灵活，装拆方便。Page二、索具设备学习单元二　单层工业厂房结构安装Page知识目标1（1）了解单层工业厂房结构安装前的准备工作。（2）掌握单层工业厂房构件柱、吊车梁、屋架及屋面板的吊装方法。（3）了解结构吊装方法、起重机开行路线的种类和构件的平面布置要求。技能目标2（1）通过本单元的学习，能够清楚结构安装前的准备工作、构件的吊装工艺和结构安装方案的基本内容。（2）能进行单层工业厂房结构安装方案设计。Page一、结构安装前的准备结构安装前的准备工作内容包括场地清理，道路修筑，基础准备，构件运输、堆放、拼装加固，检查清理，弹线编号等。Page二、构件的吊装工艺单层工业厂房结构需安装的构件有柱、吊车梁、屋面板、屋架、天窗架等，其吊装过程主要包括绑扎、起吊、对位、临时固定、校正和最后固定等工序。Page二、构件的吊装工艺Page二、构件的吊装工艺Page二、构件的吊装工艺Page二、构件的吊装工艺Page二、构件的吊装工艺结构安装工程施工方案应着重解决结构吊装方法，起重机的选择、开行路线、停机位置及构件的平面布置等。Page三、结构安装方案Page三、结构安装方案Page三、结构安装方案Page三、结构安装方案学习单元三　多层房屋结构安装工程Page知识目标1（1）了解多层工业厂房结构安装前的准备工作。（2）掌握多层工业厂房构件柱、吊车梁、屋架、屋面板的吊装方法。（3）了解多层房屋结构吊装方法、起重机开行路线的种类和构件的平面布置要求。技能目标2（1）通过本单元的学习，能够清楚多层房屋结构安装前的准备工作、构件的吊装工艺和结构安装方案的基本内容。（2）根据工程实际，能够正确进行多层房屋结构工程的安装。Page层房屋结构安装工程Page层房屋结构安装工程Page层房屋结构安装工程Page层房屋结构安装工程Page层房屋结构安装工程Page层房屋结构安装工程Page层房屋结构安装工程本章小结Page本学习情境包括起重机械和设备、单层工业厂房结构安装、单层钢结构安装、多层及高层钢结构安装等内容，主要讲解了结构安装前的准备工作，常见构件的吊装工艺及平面布置，结构安装方案的制定，重点讲解了起重机的选择，起重机的开行路线及构建平面布置的关系。单层钢结构工程以单层工业厂房结构安装最为典型。钢结构单层工业厂房一般由柱、柱间支撑、吊车梁、制动梁（桁架）、托架、屋架、天窗架、上下弦支撑、檩条及墙体骨架等构件组成。柱基通常采用钢筋混凝土阶梯或独立基础。钢结构用钢量大、造价高、防火要求高，用于多层及高层钢结构建筑的体系有框架体系、框架剪力墙体系、框筒体系、组合筒体系及交错钢桁架体系等。钢结构具有强度高、抗震性能好、施工速度快等优点，因此在高层建筑中得到广泛应用。Page一、选择题1．缆风绳用的钢丝绳一般宜选用（　　）。A．6×19+1 B．6×37+1C．6×61+1 D．6×91+12．若设计无要求，预制构件在运输时其混凝土强度至少应达到设计强度的（　　）。A．30% B．45% C．60% D．75%3．对平面呈板式的六层钢筋混凝土预制结构吊装时，宜使用（　　）。A．人字拔杆式起重机B．履带式起重机C．附着式塔式起重机D．轨道式起重机4．吊装中小型单层工业厂房的结构构件时，宜使用（　　）。A．履带式起重机B．附着式起重机C．人字拔杆式起重机D．轨道式起重机5．某高层钢结构梁与柱的连接方式为，梁腹板高强度螺栓连接、翼缘焊接，则合理的施工顺序是（　　）。A．初拧腹板上高强度螺栓→焊接翼缘→终拧腹板上高强度螺栓B．初拧腹板上高强度螺栓→终拧腹板上高强度螺栓→焊接翼缘C．焊接翼缘→初拧腹板上高强度螺栓→终拧腹板上高强度螺栓D．焊接翼缘→一次终拧腹板上高强度螺栓Page二、填空题1．结构安装工程常用的起重机械有_____、_____和_____。2．桅杆式起重机按其构造不同，可分为_____、_____　、_____　和牵缆式桅杆起重机等。3．自行式起重机可分为_____　、_____　和_____。4．履带式起重机的主要技术性能参数是_____、_____和_____。5．所谓滑轮组，即由一定数量的_____　和_____组成，并通过绕过它们的绳索联系成为整体。6．结构吊装方法主要有_____和_____　两种。7．结构吊装工程中起重机的选择包括_____　、_____　和_____。8．单层钢结构工程安装时，必须控制屋面、楼面、平台等的施工荷载，施工荷载和　　等严禁超过桁架、楼面板、屋面板、平台铺板等的承载能力。9．单层钢结构工程中钢吊车梁的校正包括_____、_____　和_____。Page三、简答题1．起重机械的种类有哪些？试说明其优缺点及使用范围。2．履带式起重机的技术性能参数包括哪几个？试述它们之间的关系。3．结构吊装中的常用的钢丝绳有哪几种？4．屋架的绑扎有哪些要求？5．单层钢结构工程安装时，如何进行吊车梁的校正？
