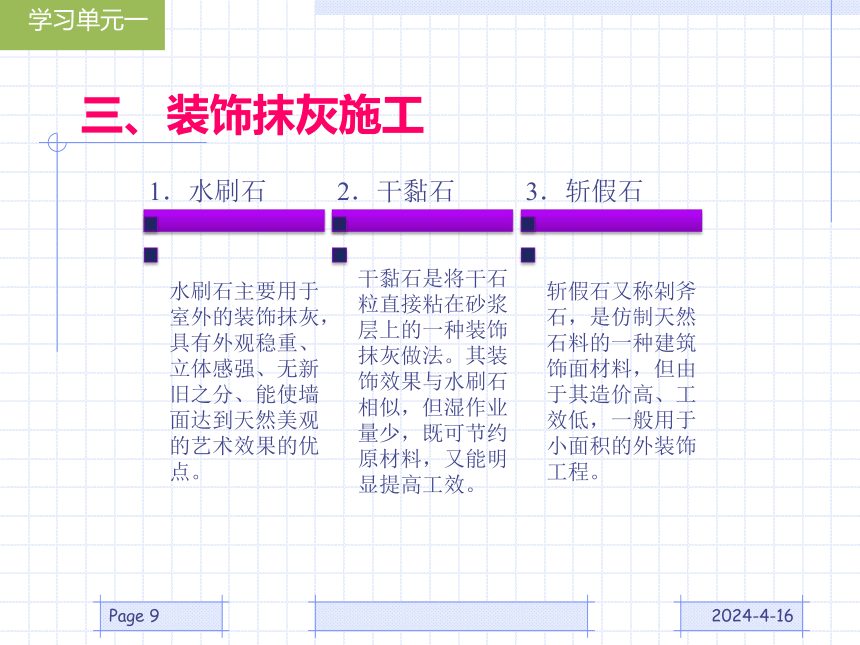

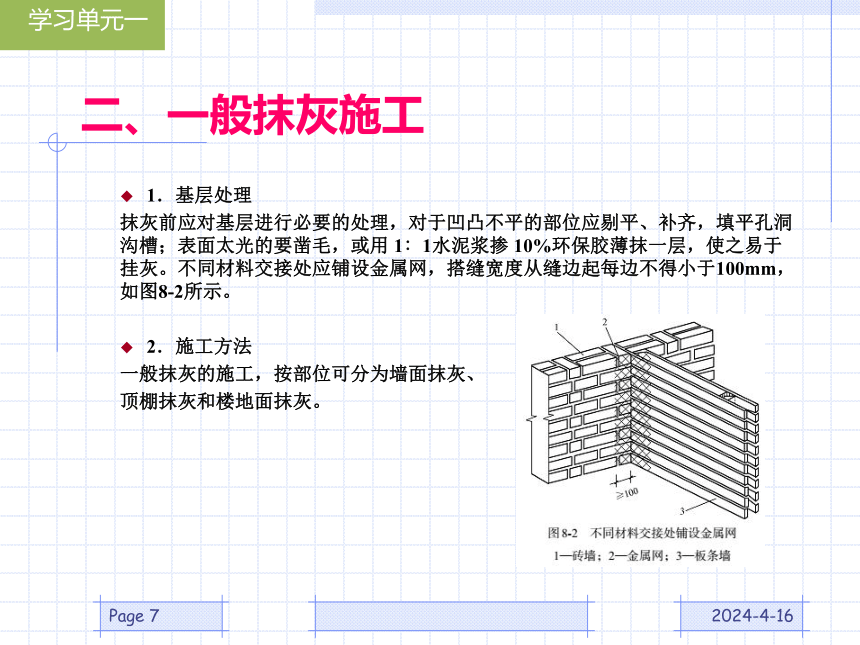

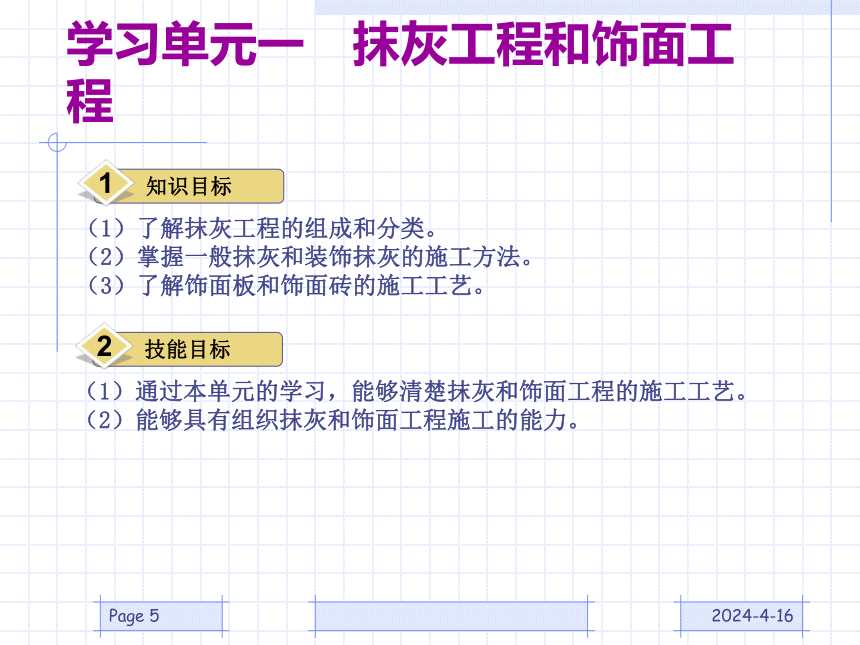

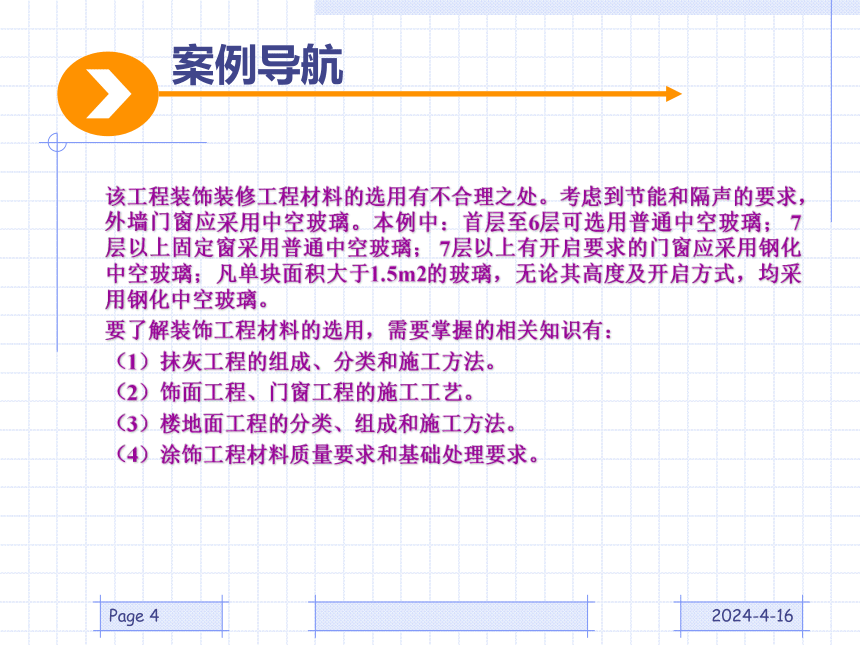

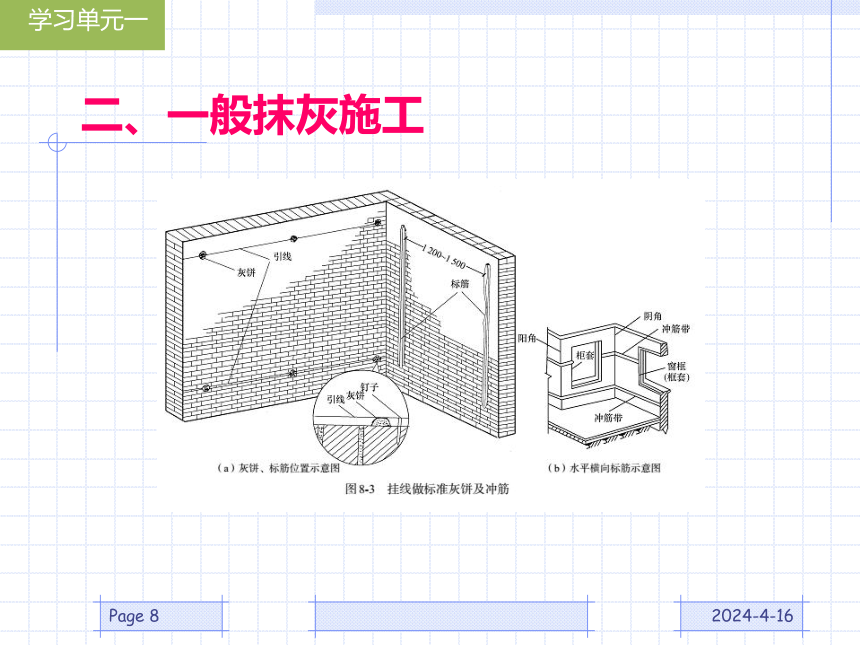

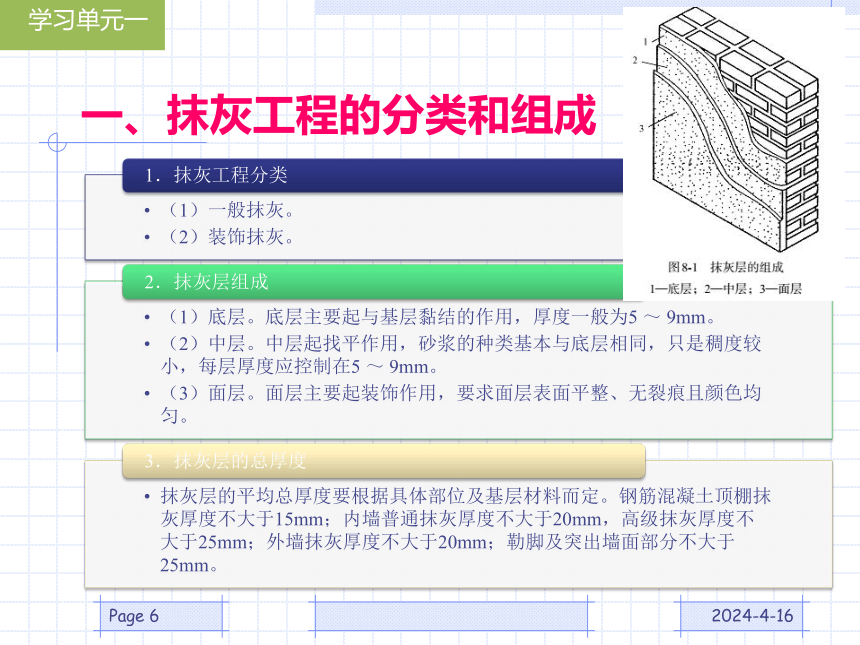

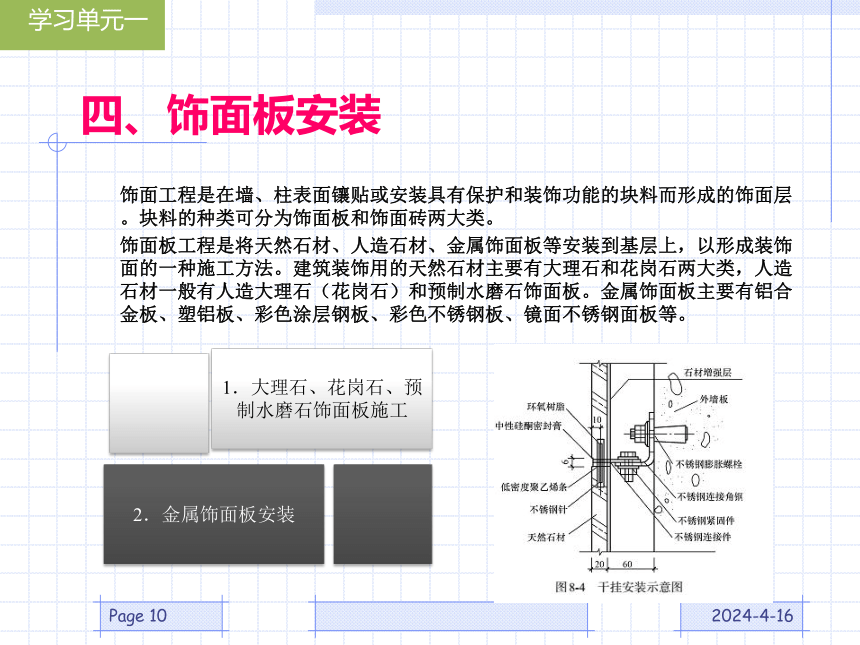

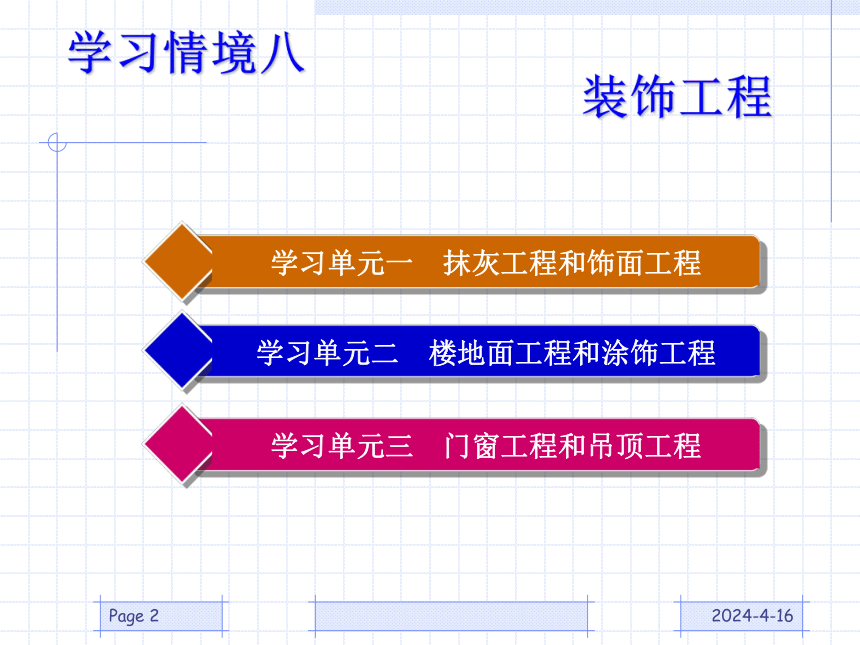

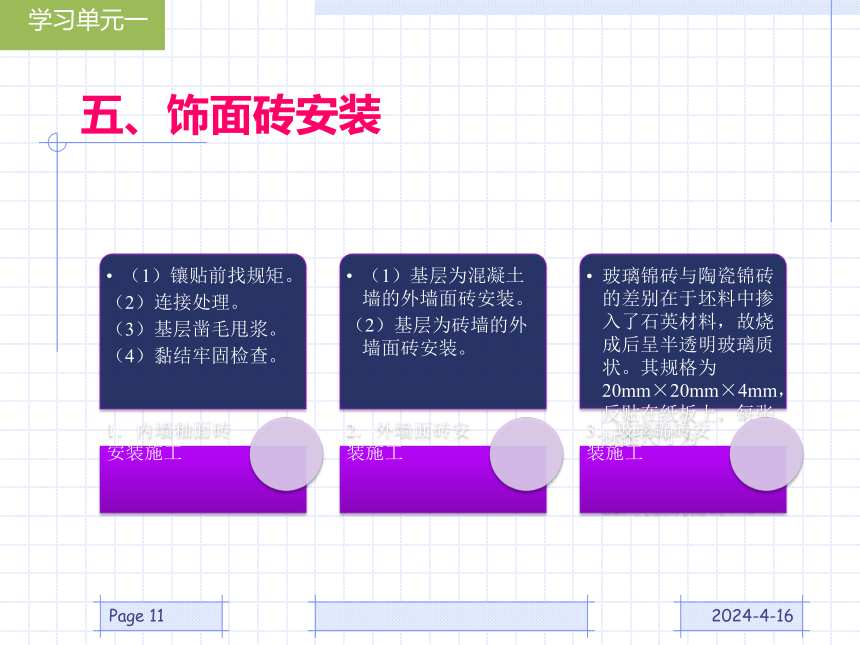

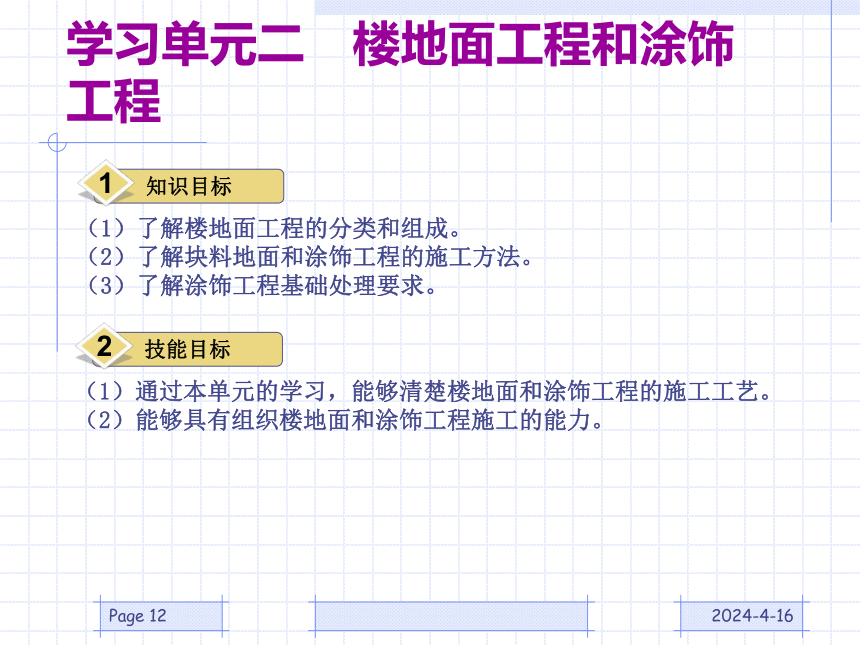

建筑施工技术Page学习情境八学习单元一　抹灰工程和饰面工程学习单元二　楼地面工程和涂饰工程Page装饰工程学习单元三　门窗工程和吊顶工程某学校教学大楼，建筑面积10000m2，共12层。首层为教职工办公用房，其余各层均为教室。现主体已验收合格，正进行装饰装修工程作业。按设计要求，本工程项目外墙采用石材和饰面砖；外墙门窗采用夹层玻璃，以满足节能和隔声的要求；首层地面采用900mm×900mm的花岗石；墙面采用木饰面；教室及走廊地面采用塑胶地板。Page情境导入该工程装饰装修工程材料的选用有不合理之处。考虑到节能和隔声的要求，外墙门窗应采用中空玻璃。本例中：首层至6层可选用普通中空玻璃；7层以上固定窗采用普通中空玻璃；7层以上有开启要求的门窗应采用钢化中空玻璃；凡单块面积大于1.5m2的玻璃，无论其高度及开启方式，均采用钢化中空玻璃。要了解装饰工程材料的选用，需要掌握的相关知识有：（1）抹灰工程的组成、分类和施工方法。（2）饰面工程、门窗工程的施工工艺。（3）楼地面工程的分类、组成和施工方法。（4）涂饰工程材料质量要求和基础处理要求。Page案例导航学习单元一　抹灰工程和饰面工程Page知识目标1（1）了解抹灰工程的组成和分类。（2）掌握一般抹灰和装饰抹灰的施工方法。（3）了解饰面板和饰面砖的施工工艺。技能目标2（1）通过本单元的学习，能够清楚抹灰和饰面工程的施工工艺。（2）能够具有组织抹灰和饰面工程施工的能力。Page一、抹灰工程的分类和组成Page二、一般抹灰施工1．基层处理抹灰前应对基层进行必要的处理，对于凹凸不平的部位应剔平、补齐，填平孔洞沟槽；表面太光的要凿毛，或用1∶1水泥浆掺10%环保胶薄抹一层，使之易于挂灰。不同材料交接处应铺设金属网，搭缝宽度从缝边起每边不得小于100mm，如图8-2所示。2．施工方法一般抹灰的施工，按部位可分为墙面抹灰、顶棚抹灰和楼地面抹灰。Page二、一般抹灰施工Page三、装饰抹灰施工Page四、饰面板安装饰面工程是在墙、柱表面镶贴或安装具有保护和装饰功能的块料而形成的饰面层。块料的种类可分为饰面板和饰面砖两大类。饰面板工程是将天然石材、人造石材、金属饰面板等安装到基层上，以形成装饰面的一种施工方法。建筑装饰用的天然石材主要有大理石和花岗石两大类，人造石材一般有人造大理石（花岗石）和预制水磨石饰面板。金属饰面板主要有铝合金板、塑铝板、彩色涂层钢板、彩色不锈钢板、镜面不锈钢面板等。Page五、饰面砖安装学习单元二　楼地面工程和涂饰工程Page知识目标1（1）了解楼地面工程的分类和组成。（2）了解块料地面和涂饰工程的施工方法。（3）了解涂饰工程基础处理要求。技能目标2（1）通过本单元的学习，能够清楚楼地面和涂饰工程的施工工艺。（2）能够具有组织楼地面和涂饰工程施工的能力。Page一、楼地面工程组成和分类Page二、整体地面现浇整体地面一般包括水泥砂浆地面和水磨石地面，现以水泥砂浆地面为例，简述整体地面的施工技术要求和方法。Page三、块料地面1．陶瓷地砖地面（1）铺找平层。（2）排砖弹线。（3）选砖。（4）铺砖。（5）拨缝修整。（6）勾缝。2．大理石及花岗石地面（1）弹线。（2）试拼和试排。（3）铺结合层。（4）铺贴板材。（5）擦缝。（6）打蜡。Page四、涂饰工程材料涂料敷于建筑物表面并与基体材料很好地黏结，干结成膜后，既对建筑物表面起到一定的保护作用，又具有建筑装饰的效果。1．涂料质量要求① 涂料工程所用的涂料和半成品（包括施涂现场配制的），均应有品名、种类、颜色、制作时间、储存有效期、使用说明和产品合格证书、性能检测报告及进场验收记录。② 内墙涂料要求耐碱性、耐水性、耐粉化性良好，以及有一定的透气性。③ 外墙涂料要求耐水性、耐污染性和耐候性良好。2．腻子质量要求涂料工程使用的腻子的塑性和易涂性应满足施工要求，干燥后应坚固，无粉化、起皮和开裂，并按基层、底涂料和面涂料的性能配套使用。另外，处于潮湿环境的腻子应具有耐水性。Page五、涂饰工程基层处理要求① 基体或基层的含水率。混凝土和抹灰表面涂刷溶剂型涂料时，含水率不得大于8%；涂刷乳液型涂料时，含水率不得大于10%；木料制品含水率不得大于12%。② 新建建筑物的混凝土或抹灰基层在涂饰涂料前应涂刷抗碱封闭底漆；旧墙面在涂刷涂料前应清除疏松的旧装修层，并涂刷界面剂。③ 涂饰工程墙面基层，表面应平整洁净，并有足够的强度，不得酥松、脱皮、起砂、粉化等。Page六、涂饰工程施工方法学习单元三　门窗工程和吊顶工程Page知识目标1（1）了解木门窗、铝合金门窗和塑料门窗安装的施工工艺。（2）了解木龙骨、轻钢龙骨和铝合金龙骨吊顶施工方法。技能目标2（1）通过本单元的学习，能够清楚门窗和吊顶工程的施工工艺。（2）能够具有组织门窗和吊顶工程施工的能力。Page一、木门窗安装1．放线找规矩以顶层门窗位置为准，从窗中心线向两侧量出边线，用垂线或经纬仪将顶层门窗控制线逐层引下，分别确定各层门窗安装位置；再根据室内墙面上已确定的“50线”，确定门窗安装标高；然后根据墙身大样图及窗台板的宽度，确定门窗安装的平面位置，在侧面墙上弹出竖向控制线。2．洞口修复门窗框安装前， 应检查洞口尺寸大小、平面位置是否准确，如有缺陷应及时进行剔凿处理。3．门窗框安装门窗框安装时，应根据门窗扇的开启方向，确定门窗框安装的裁口方向；有窗台板的窗，应根据窗台板的宽度确定窗框位置；有贴脸的门窗，立框应与抹灰面齐平；中立的外窗以遮盖住砖墙立缝为宜。门窗框安装标高以室内“50线”为准，用木楔将框临时固定于门窗洞口内，并立即使用线锤检查，达到要求后塞紧固定。Page一、木门窗安装4．嵌缝处理门窗框安装完经自检合格后，在抹灰前应进行塞缝处理，塞缝材料应符合设计要求，无特殊要求者用掺有纤维的水泥砂浆嵌实缝隙，经检验无漏嵌和空嵌现象后，方可进行抹灰作业。5．门窗扇安装安装前，按图样要求确定门窗的开启方向及装锁位置，以及门窗口尺寸是否正确。将门扇靠在框上，画出第一次修刨线，如扇小应在下口和装合叶的一面绑粘木条，然后修刨合适。第一次修刨后的门窗扇，应以能塞入口内为宜。第二次修刨门窗扇后，缝隙尺寸合适，同时在框、扇上标出合叶位置，定出合叶安装边线。Page二、铝合金门窗安装铝合金门、窗框一般是用后塞口方法安装。门窗框加工的尺寸应比洞口尺寸略小，门窗框与结构之间的间隙，应视不同的饰面材料而定。安装前，应逐个检查门、窗洞口的尺寸与铝合金门、窗框的规格是否相适应，对于尺寸偏差较大的部位，应剔凿或填补处理。然后按室内地面弹出的“50线”和垂直线，标出门、窗框安装的基准线。要求同一立面的门窗在水平与垂直方向应做到整齐一致。按在洞口弹出的门、窗位置线，将门、窗框立于墙体中心线部位或内侧，并用木楔临时固定，待检查立面垂直度、左右间隙、上下位置等符合要求后，将镀锌锚固板固定在门、窗洞口内。锚固板是铝合金门、窗框与墙体固定的连接件，其一端固定在门、窗框的外侧，另一端固定在密实的洞口墙内。锚固板形状如图8-5所示。锚固板与结构的固定方法有射钉固定法、膨胀螺丝固定法和燕尾铁脚固定法。铝合金门、窗框安装固定后，应按设计要求及时处理窗框与墙体缝隙。若设计未规定具体堵塞材料，应采用矿棉或玻璃棉毡分层填塞缝隙，外表面留5～8mm深槽口，槽内填嵌密封材料。Page三、塑料门窗安装1．工艺流程弹线找规矩→门窗洞口处理→安装连接件的检查→塑料门窗外观检查→按图示要求运到安装地点→塑料门窗安装→门窗四周嵌缝→安装五金配件→清理。2．工艺要点① 本工艺应采用后塞口施工，不得先立口后再进行结构施工。② 检查门窗洞口尺寸是否比门窗框尺寸大30mm，否则应先进行剔凿处理。③ 按图样尺寸放好门窗框的安装位置线及立口的标高控制线。④ 安装门窗框上的铁脚。⑤ 安装门窗框，并按线就位找好垂直度及标高，用木楔临时固定，检查正、侧面垂直及对角线，合格后用膨胀螺栓将铁脚与结构牢固固定好。⑥ 嵌缝。门窗框与墙体的缝隙应按设计要求的材料嵌缝，如设计无要求，可用沥青麻丝或泡沫塑料填实，表面用厚度为5～8mm的密封胶封闭。⑦ 门窗附件安装。安装时应先用电钻钻孔，再用自攻螺钉拧入。严禁用铁锤或硬物敲打，防止损坏框料。⑧ 安装后注意成品保护，防污染，防焊接火花烧伤。Page四、吊顶的构造吊顶是室内装饰工程的一个重要组成部分，具有保温、隔热、隔声、吸声等作用，也是安装照明、暖卫、通风空调、通信和防火、报警管线设备的隐蔽层。Page五、木龙骨吊顶施工Page六、轻钢龙骨吊顶施工利用薄壁镀锌钢板带经机械冲压而成的轻钢龙骨即为吊顶的骨架型材。施工前，先按龙骨的标高在房间四周的墙上弹出水平线，再根据龙骨的要求按一定间距弹出龙骨的中心线，找出吊点中心，将吊杆固定在预埋件上。吊顶结构未设预埋件时，要按确定的节点中心用射钉固定螺钉或吊杆，吊杆长度计算好后，在一端套丝，丝口的长度要考虑紧固的余量，并分别配好紧固用的螺母。Page七、铝合金龙骨吊顶铝合金龙骨吊顶按罩面板的要求不同，分为龙骨地面不外露和龙骨地面外露两种形式，如图8-7所示。Page七、铝合金龙骨吊顶铝合金龙骨吊顶的施工工艺如下。PagePage七、铝合金龙骨吊顶本章小结Page本学习情境内容繁多，但重点是装饰工程中各种工程的施工工艺。装饰工程包括抹灰、饰面、楼地面、涂饰、门窗、吊顶工程等内容。装饰工程可以保护建筑物的主体结构，完善建筑物的使用性能，美化建筑物。墙面、顶棚、楼地面一般抹灰的施工工艺是装饰工程的基础，必须熟练掌握。饰面板安装和饰面砖安装的施工工艺是装饰工程的重点和难点，学习时应结合工程实际理解领会。楼地面工程是装饰工程中的重点内容，通过整体地面和块料地面的学习掌握施工方法。门窗、吊顶和涂饰工程部分，应掌握施工工艺。Page一、选择题1．在抹灰工程中，下列各层中起找平作用的是（　　）。A．基层B．中层C．底层D．面层2．某现浇混凝土结构住宅，施工时采用大模板作为墙体模板，其内墙宜（　　） 。A．抹水泥砂浆B．抹麻刀灰C．刮腻子后做涂饰D．抹水泥混合砂浆3．以下做法中，不属于装饰抹灰的是（　　） 。A．水磨石B．干挂石C．斩假石D．水刷石4．在下列各种抹灰中，属于一般抹灰的是（　　） 。A．拉毛灰B．防水砂浆抹灰C．磨刀灰D．水磨石5．墙面抹灰用的砂最好是（　　） 。A．细砂B．粗砂C．中砂D．特细砂Page一、选择题6．一般抹灰中，内墙高级抹灰的总厚度不得大于（　　） 。A．18mmB．20mmC．25mmD．30mm7．一般抹灰中，外墙墙面抹灰的总厚度不得大于（　　） 。A．18mmB．20mmC．25mmD．30mm8．装饰抹灰与一般抹灰的区别在于（　　） 。A．面层不同B．基层不同C．底层不同D．中层不同9．在水泥砂浆楼地面施工中，不正确的做法是（　　） 。A．基层应密实、平整、不积水、不起砂B．铺抹水泥砂浆前，先涂刷水泥砂浆黏结层C．水泥砂浆初凝前完成抹平和压光D．地漏周围做出不小于5%的泛水坡度10．水泥砂浆楼地面抹完后，养护时间不得少于（　　） 。A．3dB．5dC．7dD．10dPage一、选择题11．水刷石面层施工应在中层抹灰（　　） 。A．抹完后立即进行B．初凝后进行C．终凝后进行D．达到设计强度后进行12．下列材料中，不适用于粘贴面砖的是（　　） 。A．石灰膏B．水泥砂浆C．掺胶的水泥浆D．掺石灰膏的水泥混合砂浆13．适用于室内墙面安装小规格饰面石材的方法是（　　） 。A．粘贴法B．干挂法C．挂钩法D．挂装灌浆法14．墙面石材直接干挂法所用的挂件，其制作材料宜为（　　） 。A．钢材B．塑料C．铝合金D．不锈钢Page二、填空题1．装饰工程包括_____、_____、_____、_____、_____、_____等内容。2．抹灰工程按使用的材料及其装饰效果可分为_____和_____。3．一般抹灰的施工，按部位可分为_____、_____和_____。4．墙面抹灰时为了便于做角和保证阴阳角方正，必须在阴阳角两边做　　　和　　　。5．抹灰工程应进行_____　。当抹灰总厚度大于或等于_____时，应采取加强措施。6．水刷石表面应石粒清晰、_____、_____　、_____，无掉粒和接槎痕迹。7．湿挂法铺贴工艺适用于板材厚为_____的大理石、花岗石或预制水磨石板，墙体为_____　或_____　　。8．饰面板的接缝宽度可垫木楔调整，应确保饰面板_____、_____　及板的上沿平顺。Page二、填空题9．楼地面由_____、_____　和_____　等部分构成。10．按面层结构分，楼地面有_____、_____　和涂布地面等。11．涂料工程施工法有_____　、_____　、_____　　、_____　　。12．旧墙面在涂饰涂料前应清除疏松的旧装修层，并涂刷_____　。13．常见的门窗类型有_____、_____、_____、钢门窗、彩板门窗和特种门窗等。14．木门窗框和厚度大于_____的门窗扇应用双榫连接。15．吊顶从形式上分，有_____和_____　两种。Page三、简答题1．抹灰工程分为哪几层？各有什么作用？2．试述墙面抹灰的施工工艺。3．试述大理石（花岗石、预制水磨石）石棉板施工工艺。4．试述水泥砂浆楼地面的施工工艺。5．简述塑料门窗的安装工艺要点。6．简述木龙骨吊顶施工工艺。
