(共42张PPT)

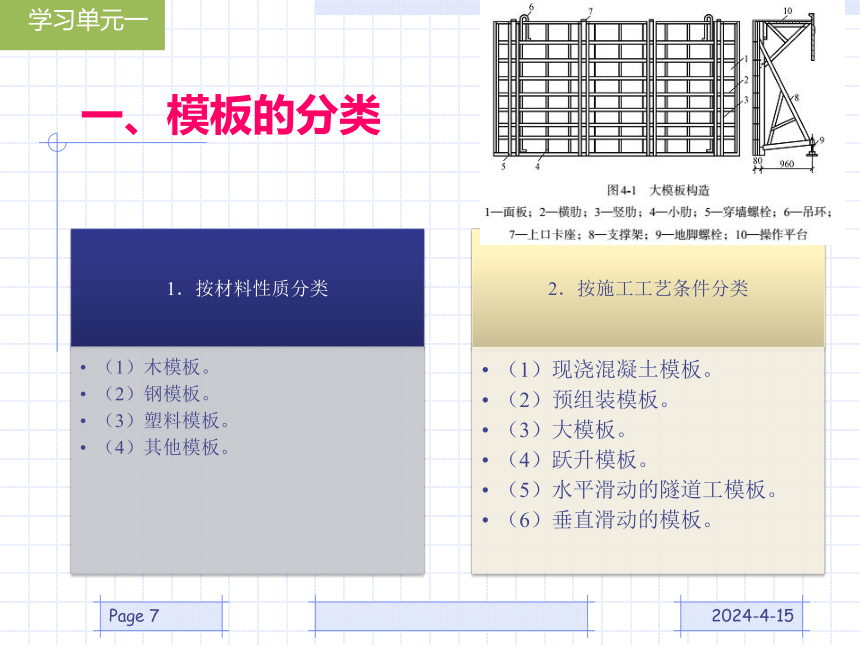

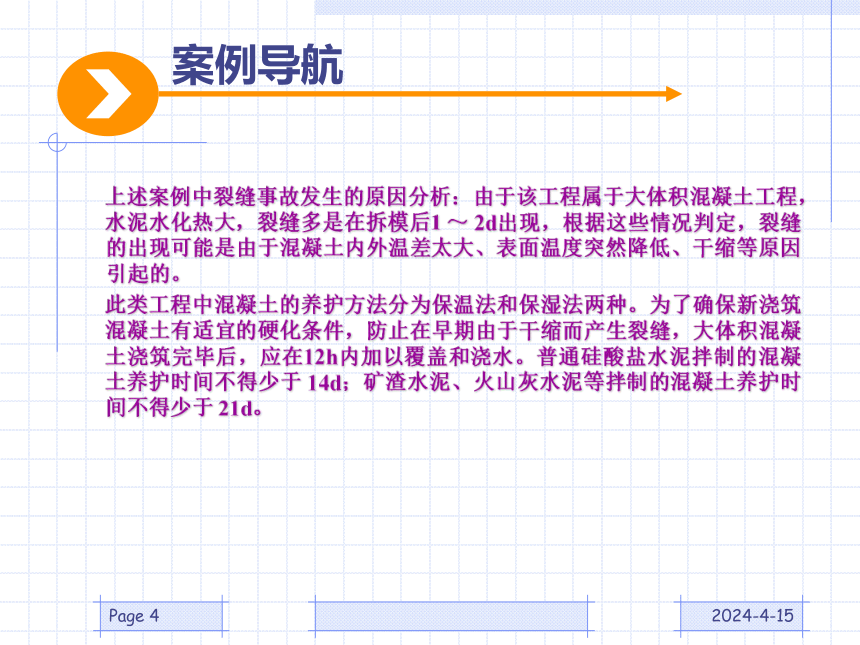

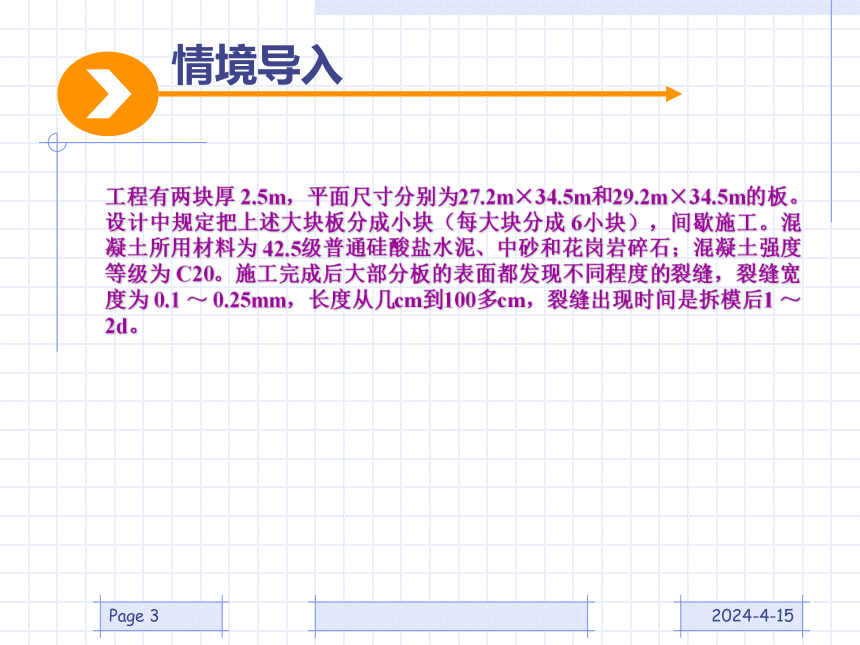

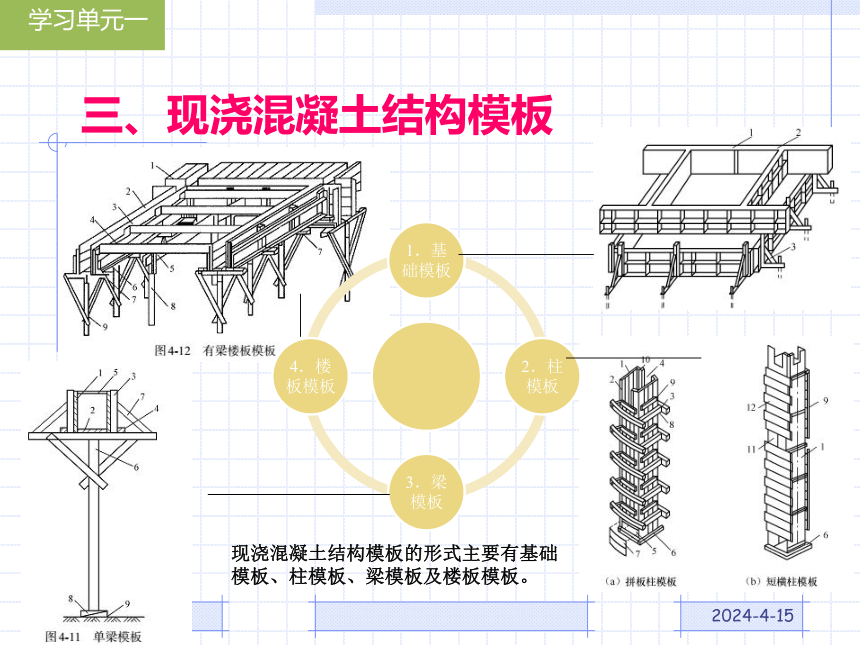

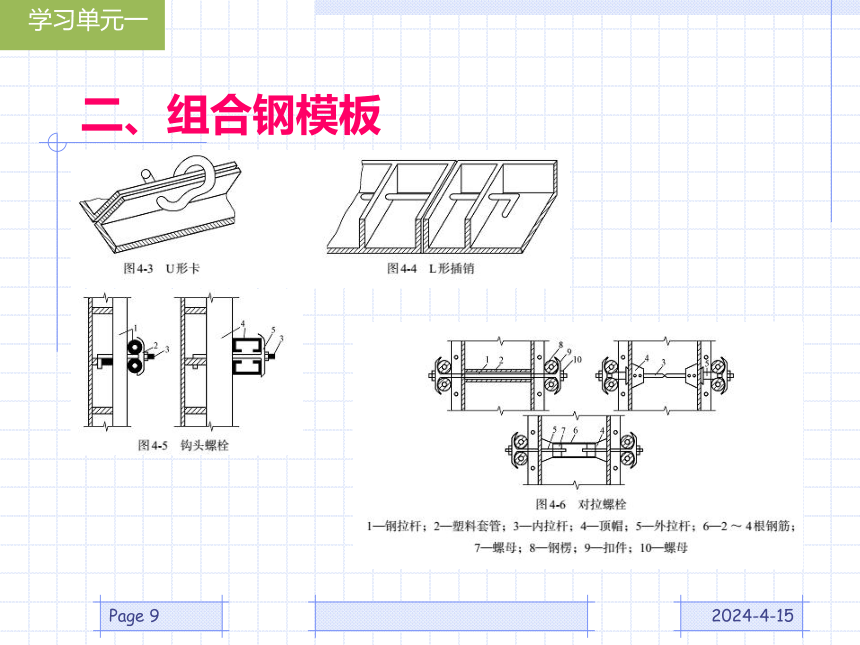

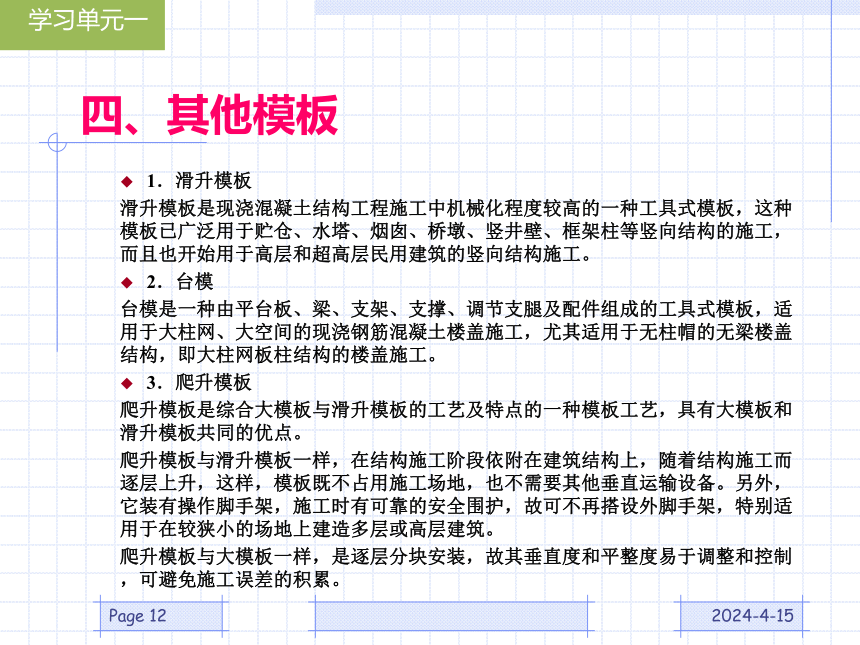

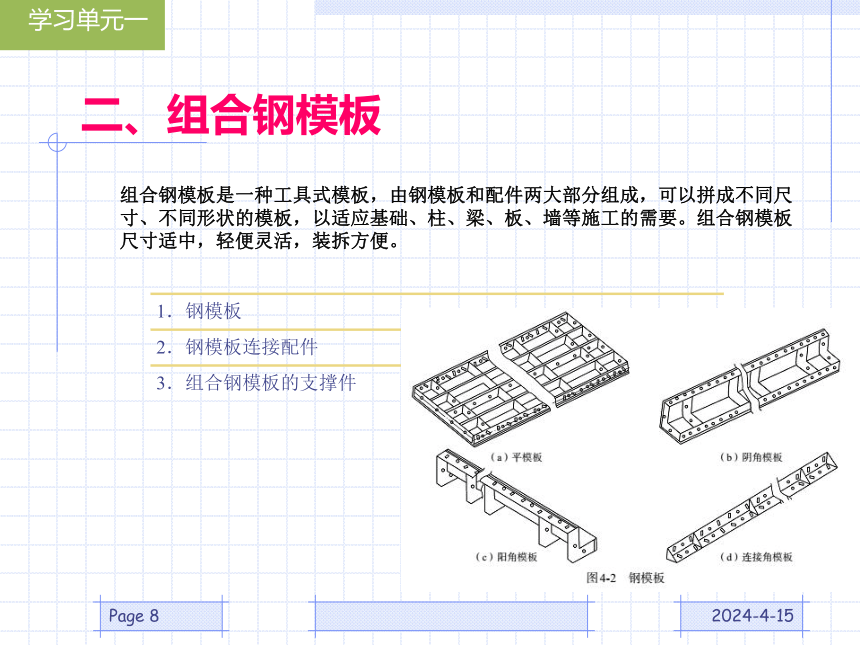

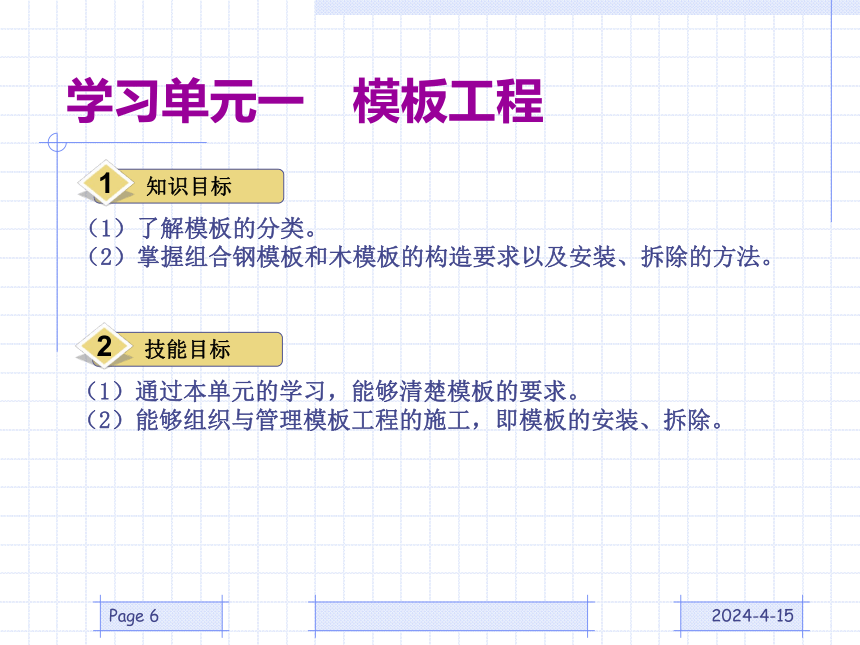

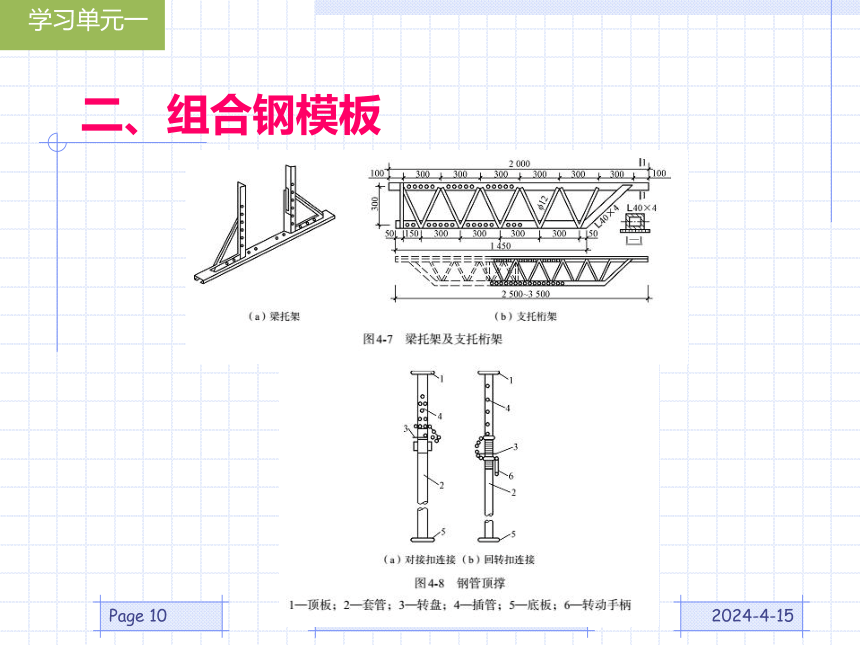

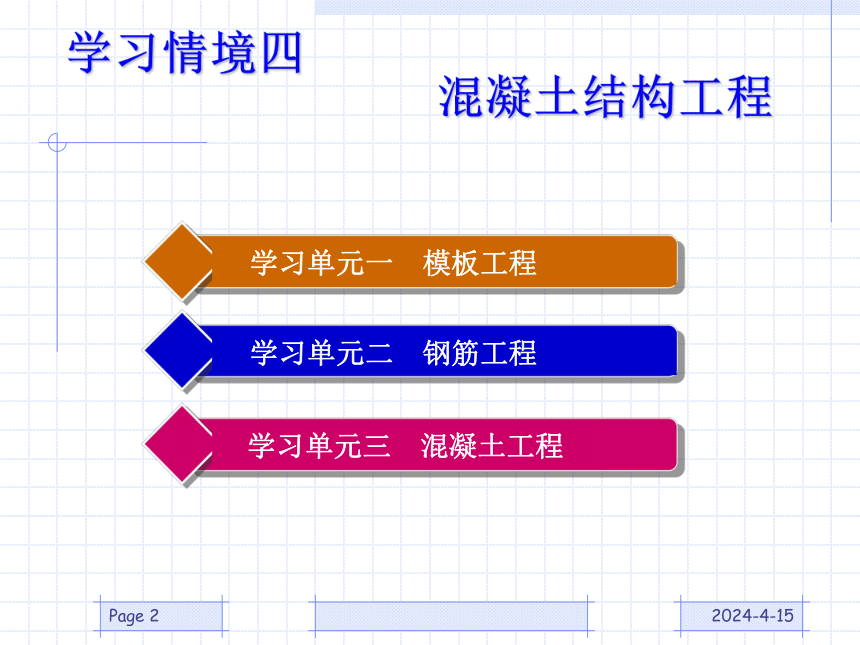

建筑施工技术Page学习情境四学习单元一 模板工程学习单元二 钢筋工程Page混凝土结构工程学习单元三 混凝土工程工程有两块厚2.5m,平面尺寸分别为27.2m×34.5m和29.2m×34.5m的板。设计中规定把上述大块板分成小块(每大块分成6小块),间歇施工。混凝土所用材料为42.5级普通硅酸盐水泥、中砂和花岗岩碎石;混凝土强度等级为C20。施工完成后大部分板的表面都发现不同程度的裂缝,裂缝宽度为0.1~0.25mm,长度从几cm到100多cm,裂缝出现时间是拆模后1~2d。Page情境导入上述案例中裂缝事故发生的原因分析:由于该工程属于大体积混凝土工程,水泥水化热大,裂缝多是在拆模后1~2d出现,根据这些情况判定,裂缝的出现可能是由于混凝土内外温差太大、表面温度突然降低、干缩等原因引起的。此类工程中混凝土的养护方法分为保温法和保湿法两种。为了确保新浇筑混凝土有适宜的硬化条件,防止在早期由于干缩而产生裂缝,大体积混凝土浇筑完毕后,应在12h内加以覆盖和浇水。普通硅酸盐水泥拌制的混凝土养护时间不得少于14d;矿渣水泥、火山灰水泥等拌制的混凝土养护时间不得少于21d。Page案例导航要了解混凝土的养护方法和养护时间,需要掌握的相关知识有:(1)模板的分类,组合钢模板和木模板的构造要求以及安装、拆除的方法。(2)钢筋的分类及堆放,钢筋冷拉、冷拔及连接方法。(3)混凝土原材料的选用。(4)混凝土冬期施工方法和相关规定。混凝土工程是房屋建筑工程中应用最广泛的结构形式。它由模板工程、钢筋工程、混凝土工程等多个分项工程组成。由于施工过程繁多,所以必须加强施工管理、统筹安排、合理组织,以保证质量、缩短工期和降低造价。Page案例导航学习单元一 模板工程Page知识目标1(1)了解模板的分类。(2)掌握组合钢模板和木模板的构造要求以及安装、拆除的方法。技能目标2(1)通过本单元的学习,能够清楚模板的要求。(2)能够组织与管理模板工程的施工,即模板的安装、拆除。Page一、模板的分类Page二、组合钢模板组合钢模板是一种工具式模板,由钢模板和配件两大部分组成,可以拼成不同尺寸、不同形状的模板,以适应基础、柱、梁、板、墙等施工的需要。组合钢模板尺寸适中,轻便灵活,装拆方便。Page二、组合钢模板Page二、组合钢模板现浇混凝土结构模板的形式主要有基础模板、柱模板、梁模板及楼板模板。Page三、现浇混凝土结构模板1.滑升模板滑升模板是现浇混凝土结构工程施工中机械化程度较高的一种工具式模板,这种模板已广泛用于贮仓、水塔、烟囱、桥墩、竖井壁、框架柱等竖向结构的施工,而且也开始用于高层和超高层民用建筑的竖向结构施工。2.台模台模是一种由平台板、梁、支架、支撑、调节支腿及配件组成的工具式模板,适用于大柱网、大空间的现浇钢筋混凝土楼盖施工,尤其适用于无柱帽的无梁楼盖结构,即大柱网板柱结构的楼盖施工。3.爬升模板爬升模板是综合大模板与滑升模板的工艺及特点的一种模板工艺,具有大模板和滑升模板共同的优点。爬升模板与滑升模板一样,在结构施工阶段依附在建筑结构上,随着结构施工而逐层上升,这样,模板既不占用施工场地,也不需要其他垂直运输设备。另外,它装有操作脚手架,施工时有可靠的安全围护,故可不再搭设外脚手架,特别适用于在较狭小的场地上建造多层或高层建筑。爬升模板与大模板一样,是逐层分块安装,故其垂直度和平整度易于调整和控制,可避免施工误差的积累。Page四、其他模板1.拆除模板时的混凝土强度2.拆除模板顺序及注意事项① 拆模时不要用力过猛,拆下来的模板要及时运走、整理、堆放以利再用。② 拆模程序一般应是后支的先拆,先支的后拆,先拆除非承重部分后拆除承重部分,一般是谁安谁拆。重大复杂的模板拆除,事先应制订拆除方案。③ 拆除框架结构模板的顺序,首先是柱模,然后是楼板底板,最后梁底板模板。拆除跨度较大的梁下支柱时,应先从跨中开始,分别拆向两端。Page五、模板的拆除④ 拆除悬臂梁支撑时,应先从悬臂梁端部开始到悬臂梁根部;有边梁时,应先拆除边梁,再拆悬臂梁。⑤ 多层楼板模板支柱的拆除,应按下列要求进行:上层楼板正在浇筑混凝土时,下一层楼板的模板的模支柱不得拆除,再一层楼板的支柱,仅可拆除一部分;跨度4m及4m以上的梁下均应保留支柱,其间距不得大于3m。⑥ 拆模时,应尽量避免混凝土表面或模板受到损坏,注意模板整块下落时伤人。⑦ 拆模前,必须对工人进行安全技术交底,并要有拆模的专用平台或经架子工安装的临时脚手架,且经检查满足拆模要求,方可操作。严禁随意搭设支架,以防出现垮塌伤人事故。⑧ 已拆除模板及其支架的结构,应在混凝土强度达到设计强度等级后,才允许承受全荷载。当承受的施工荷载大于计算荷载时,必须经过核算,加设临时支撑。⑨ 拆模中如发现砼结构有严重的缺陷,应立即停止拆除工作,恢复原支撑,并向工地相关负责人报告,以便进行技术处理,处理后方可继续拆除。Page五、模板的拆除模板设计的内容主要包括选型、选材、配卡、荷载计算、结构设计和绘制模板施工图等。各项设计的内容和详尽程度,可根据工程的具体情况和施工条件确定。模板设计要求包括以下内容。① 模板及其支架应根据工程结构形式、荷载大小、地基土类、施工设备、材料供应等条件进行设计,模板及其支撑系统必须具有足够的强度、刚度和稳定性,其支撑系统的支撑部分必须有足够的支撑面积,能可靠地承受浇筑混凝土的重量侧压力以及施工荷载。② 模板工程应依据设计图纸编制施工方案,进行模板设计,并根据施工条件确定的荷载对模板及支撑体系进行验算,必要时应进行有关试验。在浇筑混凝土之前,应对模板工程进行验收。③ 模板安装和浇筑混凝土时,应对模板及其支架进行观察和维护。发生异常情况时,应按施工技术方案及时进行处理。④ 对模板工程所用的材料必须认真检查、选取,不得使用不符合质量要求的材料。模板工程施工应具备制作简单、操作方便、牢固耐用、运输及整修容易等特点 。Page六、模板设计现浇结构模板安装必须符合《混凝土结构工程工质量验收规范》(GB 50204—2002)及其他相关规范要求。“模板及其支架应具有足够的承载能力、刚度和稳定性,能可靠地承受浇筑混凝土的重量、侧压力以及施工荷载”。Page七、现浇结构模板安装质量验收学习单元二 钢筋工程Page知识目标1(1)掌握钢筋冷拉、冷拔及连接方法。(2)了解钢筋安装的基本工作内容。技能目标2(1)通过本单元的学习,能够组织与管理钢筋工程的施工。(2)能够进行钢筋的冷加工、钢筋的焊接。Page一、钢筋加工Page二、钢筋连接钢筋连接方式有绑扎、焊接和机械连接三种。1.钢筋绑扎连接钢筋绑扎连接是利用混凝土的黏结锚固作用,实现两根锚固钢筋的应力传递。为保证钢筋的应力能充分传递,必须满足施工规范规定的最小搭接长度的要求,且应将接头位置设在受力较小处。2.钢筋焊接连接钢筋焊接方法有闪光对焊、电弧焊、电渣压力焊和电阻点焊。此外,还有预埋件钢筋和钢板的埋弧压力焊及钢筋气压焊。3.钢筋机械连接钢筋机械连接是通过连接件的机械咬合作用或钢筋端面的承压作用,将一根钢筋中的力传递至另一根钢筋的连接方法。其具有施工简便、工艺性能良好、接头质量可靠、不受钢筋焊接性的制约、可全天候施工、节约钢材和能源等优点。常用的机械连接有套筒挤压连接、锥螺纹套筒连接等。Page二、钢筋连接Page二、钢筋连接Page二、钢筋连接Page三、钢筋安装Page四、钢筋工程施工质量检查验收方法钢筋工程属于隐蔽工程,在浇筑混凝土前应对钢筋及预埋件进行隐蔽工程验收,并按规定做好隐蔽工程记录,以便查验。其内容包括:纵向受力钢筋的品种、规格、数量及位置是否正确,特别是要注意检查负筋的位置;钢筋的连接方式、接头位置、接头数量及接头面积百分率是否符合规定;箍筋、横向钢筋的品种、规格、数量、间距等;预埋件的规格、数量、位置等。检查钢筋绑扎是否牢固,有无变形、松脱和开焊。钢筋工程的施工质量检验应按主控项目、一般项目按规定的检验方法进行检验。检验批合格质量应符合下列规定:主控项目的质量经抽样检验合格;一般项目的质量经抽样检验合格;当采用计数检验时,除有专门要求外,一般项目的合格点率应达到80%及以上,且不得有严重缺陷;具有完整的施工操作依据和质量验收记录。学习单元三 混凝土工程Page知识目标1(1)了解混凝土工程原材料的选用。(2)掌握混凝土配置强度的确定、混凝土施工配合比及施工配料。(3)掌握混凝土浇捣、养护方法。(4)了解混凝土工程冬期施工方法。技能目标2(1)通过本单元的学习,能够组织与管理混凝土工程的施工。(2)能够进行混凝土的配料、浇筑、振捣和养护。Page一、混凝土配料结构工程中所用的混凝土是以胶凝材料、粗细集料和水,按照一定配合比拌合而成的混合材料。另外,根据需要,还要向混凝土中掺加外加剂和外掺合料以改善混凝土的某些性能。因此,混凝土的原材料除了胶凝材料、粗细集料和水外,还有外加剂、外掺合料(常用的有粉煤灰、硅粉、磨细矿渣等)。Page二、混凝土搅拌混凝土搅拌过程就是将水、胶凝材料和粗细集料进行均匀拌合及混合的过程。通过搅拌,使材料达到塑化、强化的目的。Page三、混凝土运输混凝土运输过程中应保持其均匀性,避免产生分层离析现象;混凝土运至浇筑地点,应符合浇筑时所规定的坍落度(见表4-10);运输工作应保证混凝土浇筑工作连续进行;运送混凝土的容器应严密,其内壁应平整、光洁,不吸水,不漏浆,黏附的混凝土残渣应经常清除。Page四、混凝土浇筑与振捣浇筑混凝土前,对模板及其支架、钢筋和预埋件必须进行检查,并做好记录。符合设计要求后,清理模板内的杂物及钢筋上的油污,堵严缝隙和孔洞,方能浇筑混凝土。Page四、混凝土浇筑与振捣Page五、混凝土养护混凝土浇筑捣实后,逐渐凝固硬化,这个过程主要由水泥的水化作用来实现,而水化作用必须在适当的温度和湿度条件下才能完成。因此,为了保证混凝土有适宜的硬化条件,使其强度不断增长,必须对混凝土进行养护。混凝土浇筑后,如气候炎热、空气干燥,不及时进行养护将使混凝土中的水分蒸发过快,易出现脱水现象,使已形成凝胶体的水泥颗粒不能充分水化,不能转化为稳定的结晶,缺乏足够的黏结力,从而会使混凝土表面出现片状或粉状剥落,影响混凝土的强度。此外,在混凝土尚未具备足够的强度时,水分过早地蒸发,还会产生较大的变形,出现干缩裂缝,影响混凝土的整体性和耐久性。因此,混凝土养护绝不是一件可有可无的事,而是一个重要的环节,应严格按照规定要求进行。混凝土养护方法分自然养护和蒸汽养护两种。Page六、混凝土质量缺陷的修补混凝土质量问题主要有蜂窝、麻面、露筋、孔洞等。蜂窝是指混凝土表面无水泥浆,露出石深度大于5mm,但小于保护层厚度的缺陷。露筋是指主筋没有被混凝土包裹而外露的缺陷,但梁端主筋锚固区内不允许有露筋。孔洞是深度超过保护层厚度。但不超过截面面积的1/3的缺陷。混凝土质量缺陷的修补方法主要有以下几种。Page七、混凝土结构工程冬期施工根据当地多年气温资料,室外日平均气温连续5d稳定低于5℃时,混凝土结构工程应按冬期施工要求组织施工。冬期施工时,气温低,水泥水化作用减弱,新浇混凝土强度增长明显延缓;当温度降至0℃以下时,水泥水化作用基本停止,混凝土强度亦停止增长;特别是温度降至混凝土冰点温度以下时,混凝土中的游离水开始结冰,结冰后的水体积膨胀约9%,在混凝土内部产生冰胀应力,致使结构强度降低。受冻的混凝土在解冻后,其强度虽能继续增长,但已不能达到原设计的强度等级。试验证明,混凝土的早期冻害是由于内部析水结冰所致。混凝土在浇筑后立即受冻,抗压强度约损失50%,抗拉强度约损失40%。试验证明,混凝土遭受冻结带来的危害与遭冻的时间早晚、水胶比、水泥强度等级、养护温度等有关。冬期浇筑的混凝土在受冻以前必须达到的最低强度,称为混凝土受冻临界强度。Page八、混凝土工程施工质量内容和要求混凝土工程的施工质量检验应分主控项目、一般项目,按规定的检验方法进行检验检验批合格质量应符合下列规定:主控项目的质量经抽样检验合格;一般项目的质量经抽样检验合格;当采用计数检验时,除有专门要求外,一般项目的合格点率应达到80%及以上,且不得有严重缺陷;具有完整的施工操作依据和质量验收记录。本章小结Page本学习情境主要介绍混凝土工程中的模板工程、钢筋工程和混凝土工程等内容。在模板工程中以木模板和组合钢模板为学习模板的基础,掌握模板的构造组成及安装,模板的设计与拆除,模板施工质量检查与验收。在钢筋工程中主要包括钢筋的分类及验收堆放,钢筋的加工、连接、配料、代换和安装方法等。其中,钢筋的冷拉控制方法及冷拔应重点掌握;钢筋的连接中对焊和电弧焊在工程中应用较广,也应作为学习的主要内容。在混凝土工程中,包括混凝土的配料、搅拌、运输、浇筑、振捣与养护,应根据各工地实际的粗、细集料含水率进行现场混凝土施工配料,了解自落式和强制式搅拌机的正确选择和搅拌机的使用。另外,控制好搅拌时间是搅拌好混凝土的关键,对提高混凝土质量和节约水泥很有意义。Page一、选择题1.某梁的跨度为6m,采用钢模板、钢支柱支模时,其跨中起拱高度应为(  ) 。A.1mmB.2mmC.4mmD.8mm2.在混凝土结构施工中,拆装方便、通用性较强、周转率高的模板是(  ) 。A.大模板B.组合钢模板C.滑升模板D.爬升模板3.某跨度为2m、设计强度为C30的现浇混凝土平板,当混凝土强度至少达到(  )时方可拆除底模。A.15N/mm2B.21N/mm2C.22.5N/mm2D.04.某悬挑长度为1.5m、强度为C30的现浇阳台板,当混凝土强度达到(  )时方可拆除底模。A.15N/mm2B.22.5N/mm2C.21N/mm2D.30N/mm25.某跨度为8m、强度为C30的现浇混凝土梁,当混凝土强度至少达到(  )时方可拆除底模。A.15N/mm2B.21N/mm2C.22.5N/mm2D.30N/mm2Page一、选择题6.当混凝土为C20,钢筋为HPB300级,且直径为20mm,采用绑扎连接时,其搭接长度为(  ) 。A.700mmB.800mmC.900mmD.1000mm7.对4根A20钢筋对焊接头的外观检查结果如下,其中合格的是(  ) 。A.接头表面有横向裂缝B.钢筋表面有烧伤C.接头弯折D.钢筋轴线偏移1mm8.应在模板安装后再进行的工序是(  ) 。A.楼板钢筋安装绑扎B.柱钢筋现场绑扎安装C.柱钢筋预制安装D.梁钢筋预制9.钢筋经冷拉后不得用作(  ) 。A.梁的箍筋B.预应力钢筋C.构件吊环D.柱的主筋10.在使用(  )连接时,钢筋下料长度计算应考虑搭接长度。A.套筒挤压B.绑扎接头C.锥螺纹D.直螺纹Page一、选择题11.当受拉钢筋采用焊接连接或机械连接时,在任一接头中心至长度为钢筋直径35倍且不小于500mm的区段范围内,有接头钢筋截面积占全部钢筋截面积的比值不宜大于(  ) 。A.25% B.50% C.60% D.70%12.已知某钢筋外包尺寸为4500mm,钢筋两端弯钩增长值共为200mm,钢筋中间部位弯折的量度差值为50mm,其下料长度为(  )mm。A.4 750 B.4 650 C.4 350 D.4 25013.在室内正常环境中使用的梁,其混凝土强度等级为C25,其保护层厚度为(  ) 。A.15mmB.25mmC.35mmD.45mm14.预制钢筋混凝土受弯构件钢筋端头的保护层厚度一般为(  ) 。A.35mmB.10mmC.25mmD.70mm15.确定混凝土的施工配制强度,是以保证率达到(  )为目标的。A.85% B.90% C.95% D.97.3%Page一、选择题16.浇筑墙体混凝土前,其底部应先浇(  ) 。A.5~10mm厚水泥浆B.5~10mm厚与混凝土内砂浆成分相同的水泥砂浆C.5~100mm厚与混凝土内砂浆成分相同的水泥砂浆D.100mm厚石子增加一倍的混凝土17.浇筑混凝土前,自由倾落高度不应超过(  ) 。A.1.5mB.2.0mC.2.5mD.3.0m18.混凝土施工缝宜留置在(  ) 。A.结构受剪力较小且便于施工的位置B.遇雨停工处C.结构受弯矩较小且便于施工的位置D.结构受力复杂处Page二、填空题1.混凝土结构工程按施工方法可分为_____和_____两类。2.混凝土结构工程由_____、_____、_____三部分组成,三者应协调配合进行施工。3.模板按材料的性质可分为_____、_____、_____和其他模板。4.模板按施工工艺条件可分为_____、_____ 、_____ 、跃升模板、水平滑动的模板和垂直滑动的模板等。5.组合钢模板连接配件包括U形卡、L形插销、__________、_____  、_____  、_____  和_____ 等。6.组合钢模板支承件包括_____ 、_____ 、_____ 、_____ 及_____ 。7.钢筋运进施工现场后,必须严格按_____ 、_____ 、_____ 、_____ 存放,并注明数量,不得混淆。8.钢筋加工的方法有_____、_____、_____、_____ 、_____、_____ 。9.冷拉钢筋的控制方法有_____ 和_____ 两种。Page二、填空题10.钢筋调直分_____  和__________两种。11.钢筋连接方式有_____ 、_____  和_____三种。12.混凝土浇筑完毕后需在一定的_____ 、_____条件下进行_____,以保证其强度达到设计值。13.自然养护通常在混凝土浇筑完毕后_____以内开始,洒水养护时气温应不低于_____。14.普通硅酸盐水泥拌制的混凝土养护时间不得少于_____,有抗渗要求的混凝土养护时间不得少于_____。Page三、简答题1.简述梁模板支设安装的程序。2.简述柱模板支设安装的程序。3.简述模板拆模顺序。4.钢筋进场检验的内容有哪些?5.简述钢筋冷拉调直时的冷拉率的要求。6.钢筋机械连接方法有哪些?7.什么是混凝土的施工配合比?
