(共21张PPT)

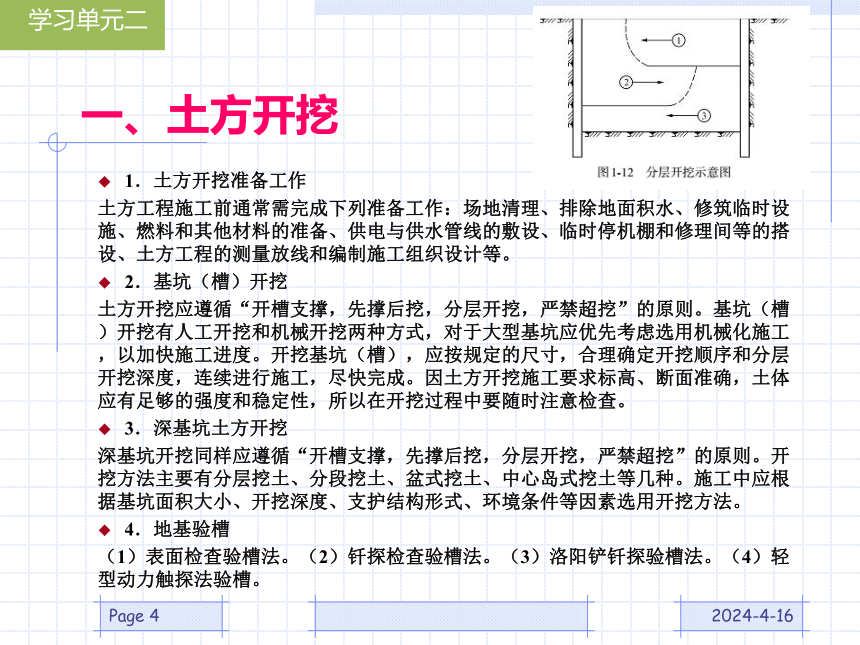

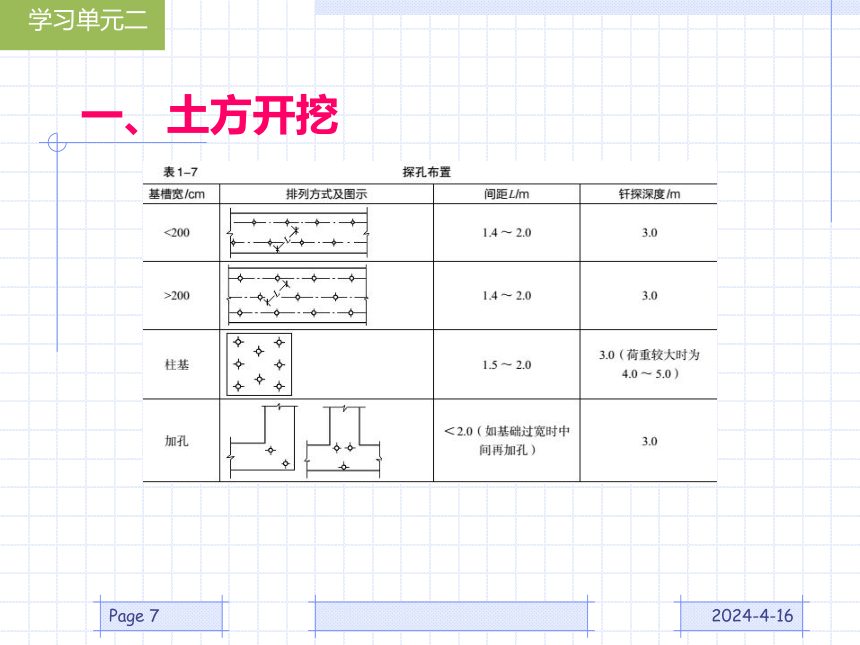

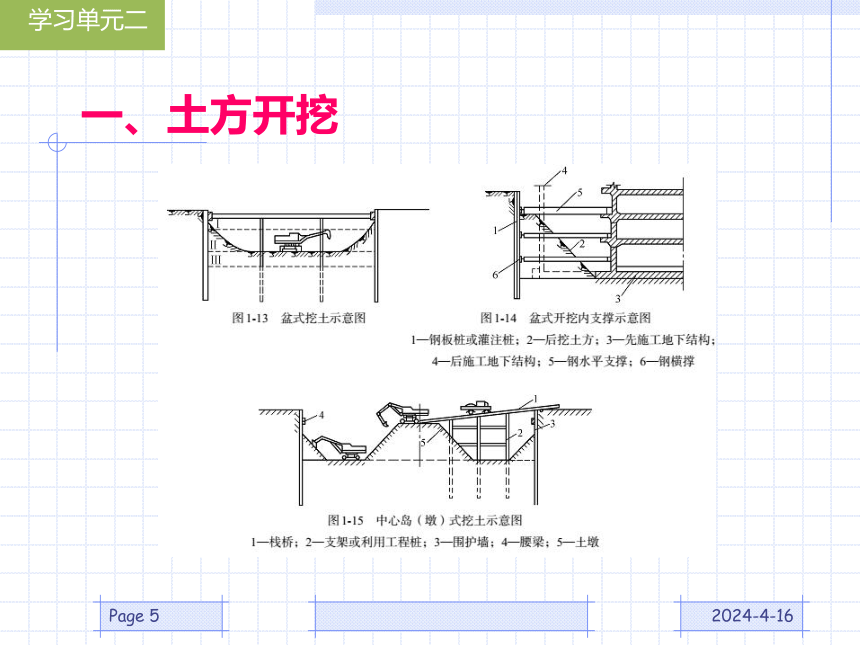

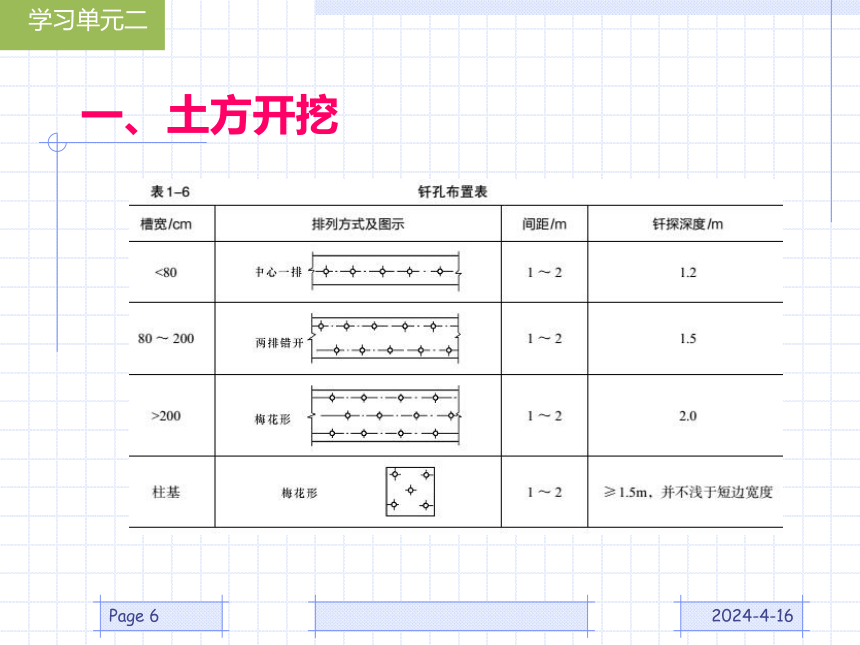

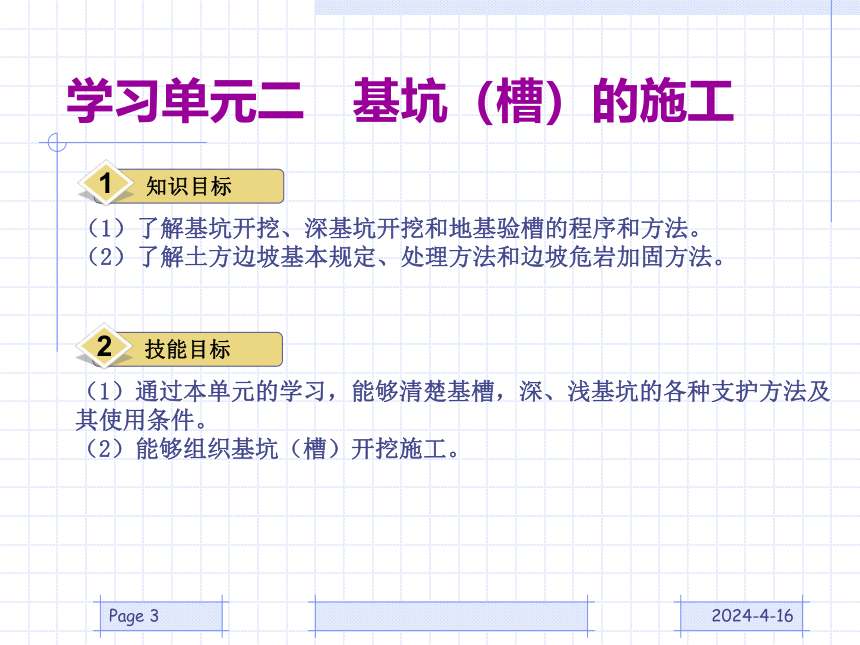

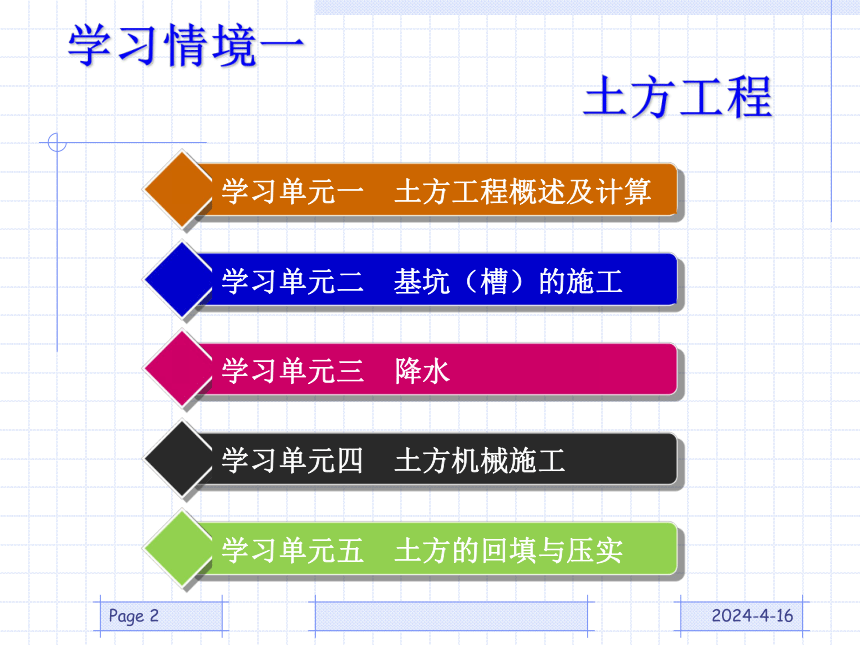

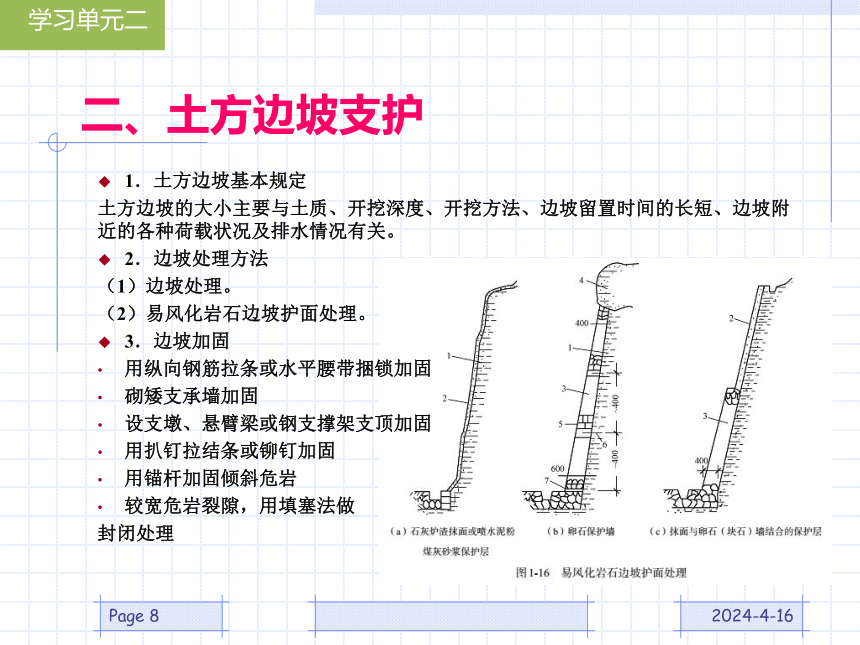

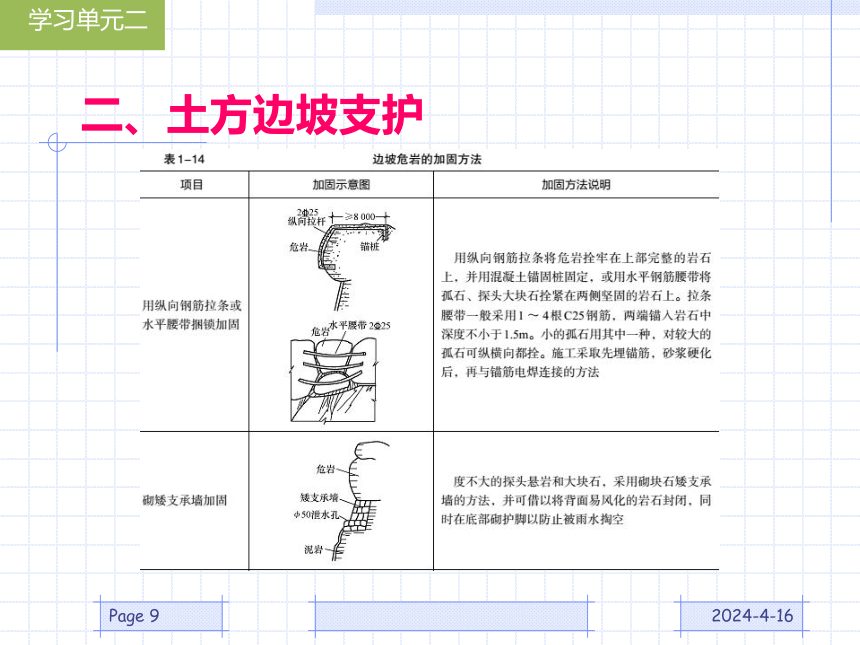

建筑施工技术Page学习情境一学习单元一　土方工程概述及计算学习单元二　基坑（槽）的施工学习单元三　降水学习单元四　土方机械施工Page土方工程学习单元五　土方的回填与压实学习单元二　基坑（槽）的施工Page知识目标1（1）了解基坑开挖、深基坑开挖和地基验槽的程序和方法。（2）了解土方边坡基本规定、处理方法和边坡危岩加固方法。技能目标2（1）通过本单元的学习，能够清楚基槽，深、浅基坑的各种支护方法及其使用条件。（2）能够组织基坑（槽）开挖施工。Page一、土方开挖1．土方开挖准备工作土方工程施工前通常需完成下列准备工作：场地清理、排除地面积水、修筑临时设施、燃料和其他材料的准备、供电与供水管线的敷设、临时停机棚和修理间等的搭设、土方工程的测量放线和编制施工组织设计等。2．基坑（槽）开挖土方开挖应遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。基坑（槽）开挖有人工开挖和机械开挖两种方式，对于大型基坑应优先考虑选用机械化施工，以加快施工进度。开挖基坑（槽），应按规定的尺寸，合理确定开挖顺序和分层开挖深度，连续进行施工，尽快完成。因土方开挖施工要求标高、断面准确，土体应有足够的强度和稳定性，所以在开挖过程中要随时注意检查。3．深基坑土方开挖深基坑开挖同样应遵循“开槽支撑，先撑后挖，分层开挖，严禁超挖”的原则。开挖方法主要有分层挖土、分段挖土、盆式挖土、中心岛式挖土等几种。施工中应根据基坑面积大小、开挖深度、支护结构形式、环境条件等因素选用开挖方法。4．地基验槽（1）表面检查验槽法。（2）钎探检查验槽法。（3）洛阳铲钎探验槽法。（4）轻型动力触探法验槽。Page一、土方开挖Page一、土方开挖Page一、土方开挖Page二、土方边坡支护1．土方边坡基本规定土方边坡的大小主要与土质、开挖深度、开挖方法、边坡留置时间的长短、边坡附近的各种荷载状况及排水情况有关。2．边坡处理方法（1）边坡处理。（2）易风化岩石边坡护面处理。3．边坡加固用纵向钢筋拉条或水平腰带捆锁加固砌矮支承墙加固设支墩、悬臂梁或钢支撑架支顶加固用扒钉拉结条或铆钉加固用锚杆加固倾斜危岩较宽危岩裂隙，用填塞法做封闭处理Page二、土方边坡支护Page二、土方边坡支护Page二、土方边坡支护Page三、基坑（槽）支撑开挖基坑（槽）时，如果地质条件及周围环境许可，采用放坡开挖是较经济的。但在建筑稠密地区施工，或有地下水渗入基坑（槽）时，往往不可能按要求的坡度放坡开挖，就需要进行基坑（槽）支撑，以保证施工的顺利和安全，并减少对相邻建筑、管线等的不利影响。表1-15所示为一般沟槽的支撑方法，主要采用横撑式支撑；表1-16所示为一般浅基坑的支撑方法，主要采用结合上端放坡并加以拉锚等的单支点板桩或悬臂式板桩支撑，或采用重力支护结构如水泥搅拌桩等；表1-17所示为一般深基坑的支撑方法。Page三、基坑（槽）支撑Page三、基坑（槽）支撑Page三、基坑（槽）支撑Page三、基坑（槽）支撑Page三、基坑（槽）支撑Page三、基坑（槽）支撑Page三、基坑（槽）支撑Page三、基坑（槽）支撑Page三、基坑（槽）支撑
