第11章 外墙保温工程

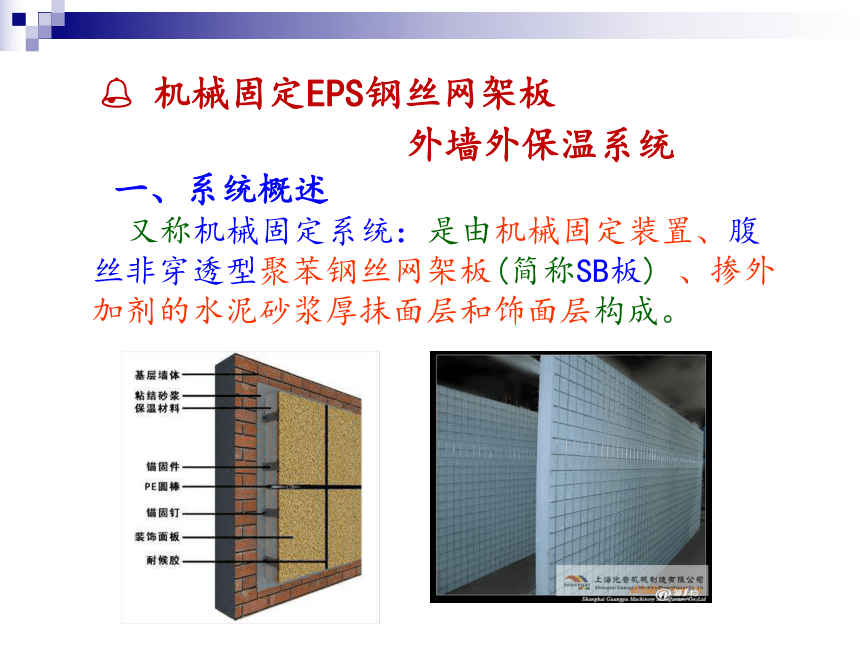

机械固定EPS钢丝网架板
外墙外保温系统
一、系统概述
又称机械固定系统：是由机械固定装置、腹丝非穿透型聚苯钢丝网架板(简称SB板) 、掺外加剂的水泥砂浆厚抹面层和饰面层构成。

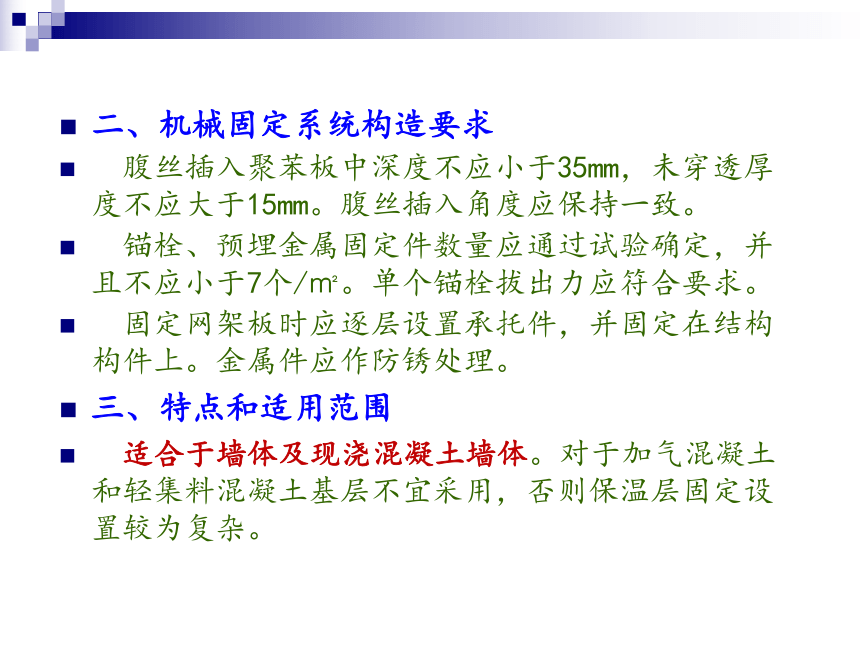

二、机械固定系统构造要求
腹丝插入聚苯板中深度不应小于35mm，未穿透厚度不应大于15mm。腹丝插入角度应保持一致。
锚栓、预埋金属固定件数量应通过试验确定，并且不应小于7个/㎡。单个锚栓拔出力应符合要求。
固定网架板时应逐层设置承托件，并固定在结构构件上。金属件应作防锈处理。
三、特点和适用范围
适合于墙体及现浇混凝土墙体。对于加气混凝土和轻集料混凝土基层不宜采用，否则保温层固定设置较为复杂。
外墙外保温系统简介

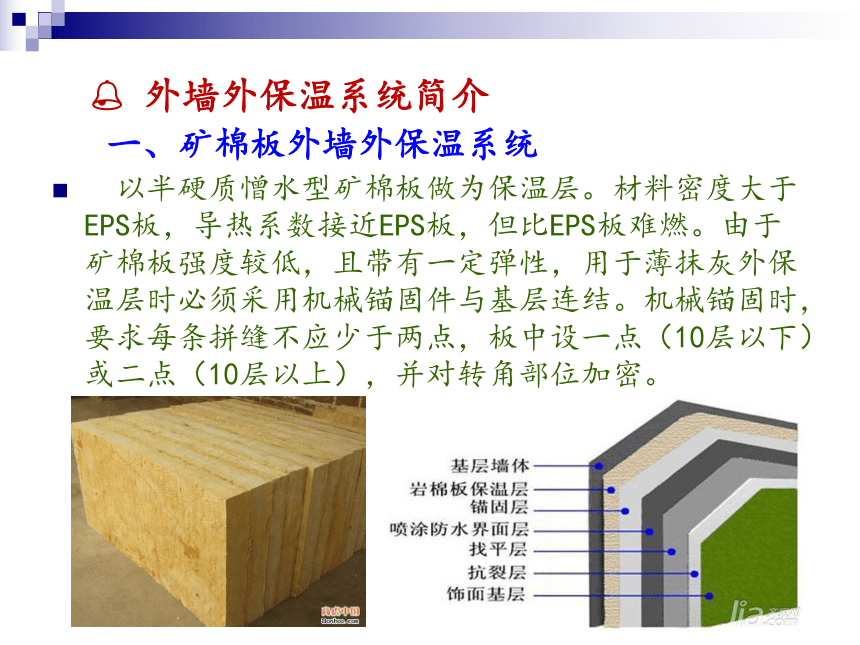

一、矿棉板外墙外保温系统
以半硬质憎水型矿棉板做为保温层。材料密度大于EPS板，导热系数接近EPS板，但比EPS板难燃。由于矿棉板强度较低，且带有一定弹性，用于薄抹灰外保温层时必须采用机械锚固件与基层连结。机械锚固时，要求每条拼缝不应少于两点，板中设一点（10层以下）或二点（10层以上），并对转角部位加密。

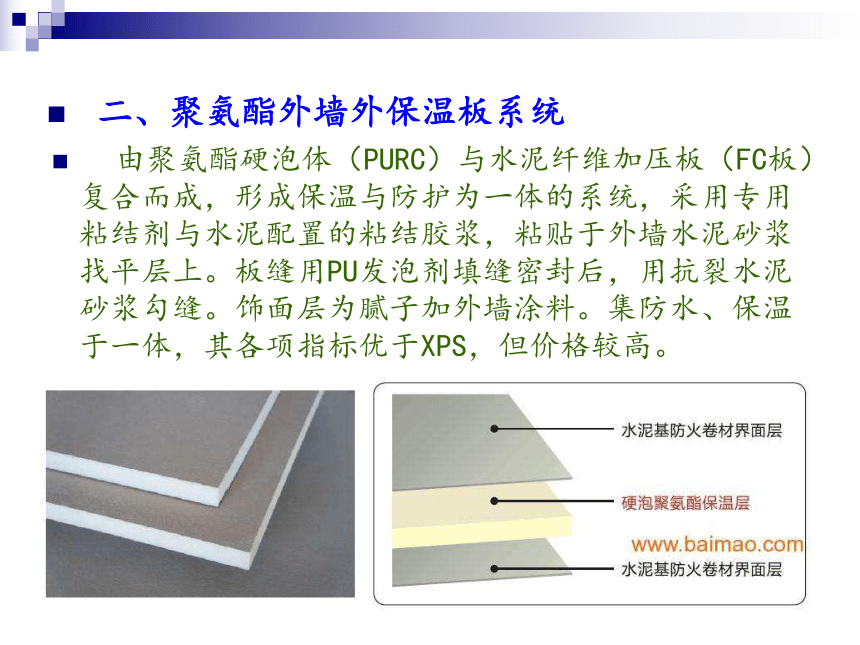

二、聚氨酯外墙外保温板系统
由聚氨酯硬泡体（PURC）与水泥纤维加压板（FC板）复合而成，形成保温与防护为一体的系统，采用专用粘结剂与水泥配置的粘结胶浆，粘贴于外墙水泥砂浆找平层上。板缝用PU发泡剂填缝密封后，用抗裂水泥砂浆勾缝。饰面层为腻子加外墙涂料。集防水、保温于一体，其各项指标优于XPS，但价格较高。

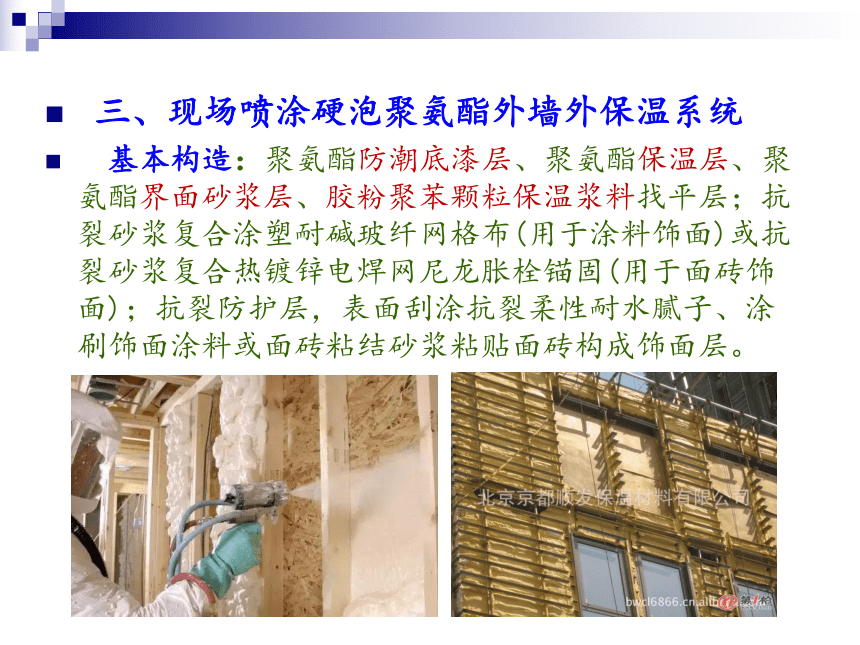

三、现场喷涂硬泡聚氨酯外墙外保温系统
基本构造：聚氨酯防潮底漆层、聚氨酯保温层、聚氨酯界面砂浆层、胶粉聚苯颗粒保温浆料找平层；抗裂砂浆复合涂塑耐碱玻纤网格布(用于涂料饰面)或抗裂砂浆复合热镀锌电焊网尼龙胀栓锚固(用于面砖饰面)；抗裂防护层，表面刮涂抗裂柔性耐水腻子、涂刷饰面涂料或面砖粘结砂浆粘贴面砖构成饰面层。
目前最理想的保温防水一体化材料，导热系数仅为EPS聚苯板的1/2；超强的自粘性能(无需任何中间粘结材料),与屋面及外墙粘结牢固，抗风和抗负风压性能良好；离明火自熄,燃烧时只炭化不滴淌；均匀喷涂在外墙或屋面表面，硬质泡沫形成无缝屋盖和整体外墙保温壳体，防水抗渗性能优异。

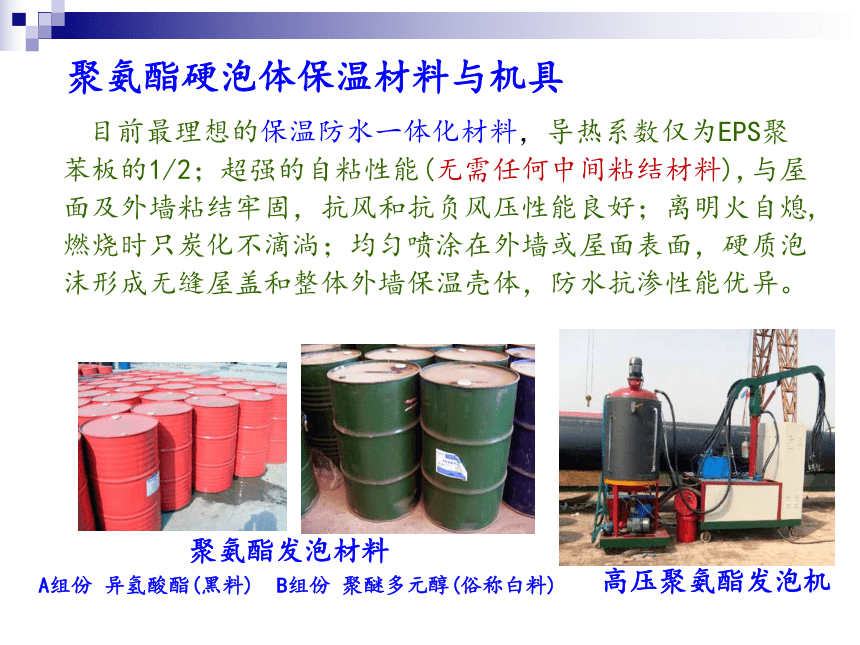

聚氨酯硬泡体保温材料与机具
A组份 异氢酸酯(黑料) B组份 聚醚多元醇(俗称白料)
聚氨酯发泡材料
高压聚氨酯发泡机
聚氨酯硬泡喷涂是用聚氨酯黑、白两种料胶体采用高压(大于10Mpa)无气喷涂机，混合式高速旋转及剧烈撞击在枪口上形成均匀细小雾状点滴喷涂在物体表面，几秒内产生无数微小的相连但独立的封闭泡孔结构，整个屋面形成无缝的渗透深的粘接牢固的保温防水层。
屋面防水保温 屋面隔热 贮罐保温 PU浇注管道
高压无气喷涂机
施工现场温度不宜低于150C，空气相对湿度宜小于85%，风力应小于3级，否则聚氨酯硬泡体泡沫在风力作用下会四处飞扬，无法保证聚氨酯硬泡体喷涂层表面呈现连续的、均匀的喷涂波纹，当风力大于3级时，应采取挡风措施。
聚氨酯硬泡保温防水屋面喷涂施工
聚氨酯硬泡保温防水屋面喷涂施工
⑴ 基层处理、弹线
对基层墙面应满涂聚氨酯防潮底漆，防潮底漆涂刷均匀，无漏刷、透底现象。阴阳角处吊垂直厚度控制线，对于墙面宽度≥2m处，需再加水平控制线。
聚氨酯外墙保温喷涂施工要点
⑵ 聚氨酯喷涂
开启喷涂机将硬泡聚氨酯均匀喷涂于墙面，当厚度达到约1.0cm厚时，按50cm间距、梅花状分布插定厚度标杆，密度宜控制在4～5枝/ m2 。继续喷涂硬泡聚氨酯至标杆头被发泡材料覆盖为止。施工喷涂可多遍完成，每次喷涂厚度宜控制在1cm之内。
聚氨酯外墙保温构造
选择内容start
⑶ 修整保温层及喷刷界面砂浆
喷涂20min后清理、修整遮挡部位及超过保温层总厚度的突出部分。修整完毕且在喷涂4h后，将聚氨酯界面砂浆喷刷于硬泡聚氨酯保温层表面。
⑷ 抹胶粉聚苯颗粒浆料
用胶粉聚苯颗粒找平浆料做标准厚度冲筋，分两遍抹胶粉聚苯颗粒浆料进行找平，每遍间隔在24h以上。
⑸ 抗裂砂浆层及饰面层施工
找平层施工完3～7d后，即可进行抗裂砂浆层施工。
聚氨酯硬泡喷涂
干挂石材饰面的
聚氨酯硬泡喷涂保温层
选择内容end
四、砂加气块外墙外保温系统
1.组成材料
以蒸压砂加气混凝土砌块为保温材料。
（1）粘结层采用专用粘结剂。
（2）保温层以石英砂为主料，以水泥和石灰为胶凝材料，以石膏为硬化剂，采用铝粉发泡，经高温（180℃）高压（10atm）养护8～12h而成的多孔状轻质砌块。
（3）保护层由抗渗剂、聚合物抹面胶浆、耐碱玻纤网布构成。
（4）饰面层一般以涂料为主，是因为砂加气块本身自重较大，不宜承担过大荷载。
选择内容start
2.主要构造与施工要求
（1）与基层粘贴缝，及砌块间砌筑缝不应大于3mm
（2）长度10m以上时，保温层宜留设温度控制缝。缝宽15mm，内填PU发泡剂，用建筑密封胶封闭，表面粘贴300mm宽耐碱网格布加强。
（3）高度不超过24m时，每两层宜对保温层采取支承措施。主要方法有采用基层墙体挑出构造，或安装防腐处理金属水平角条作为辅助支撑。
（4）高度超过24m时，应对每层均采用支承措施，并对保温块增设机械固定装置。每两皮（每皮高250mm）水平间距600mm设置一个拉结件或设置锚固件（不小于2个/m2），转角、风力较大处适当加密。
选择内容end
本章结束！
