浙教版七年级下册科学期中重难点复习-透镜成像规律及其应用
透镜的区分与特点
1．在图甲、乙所示的虚线方框内各放置一个透镜，发光点S发出的两束光通过透镜前后 的方向如图所示，则（　　）
A．甲为凹透镜，乙为凸透镜 B．甲为凸透镜，乙为凹透镜
C．甲、乙都为凸透镜 D．甲、乙都为凹透镜
2．图中是一个截面为正方形、中空部分为椭圆形的玻璃体，则这个玻璃体（　　）
①可以看作两块凹透镜
②可以看作一块凸透镜
③对图示光束具有发散作用
④对图示光束具有会聚作用
A．①②③ B．①③ C．②④ D．①②③④
（2题图） （3题图）
3．如果把一个玻璃球分割成五块，其截面如图所示，再将这五块玻璃a、b、c、d、e分别放在太阳光下，能使光发散的是 （　　）
A．a B．b C．c D．都不行
4．如图是四个透镜实物图，属于凹透镜的是（　　）
A． B． C． D．
5．如图所示，有一块透明石英正方体，内有一空气层，当一束平行光垂直通过石英正方体时，光在空气层中发生的现象是（　　）
A．光束在空气层中将变的会聚
B．光束在空气层中将变的发散
C．光束在空气层中传播方向不会发生变化
D．光束在空气层中将发生反射
6．关于如图所示的a、b、c、d四个透镜的说法正确的是（　　）
A．a、c为凸透镜 B．a为凸透镜，d为凹透镜
C．a、d为凸透镜 D．b为凹透镜，c为凸透镜

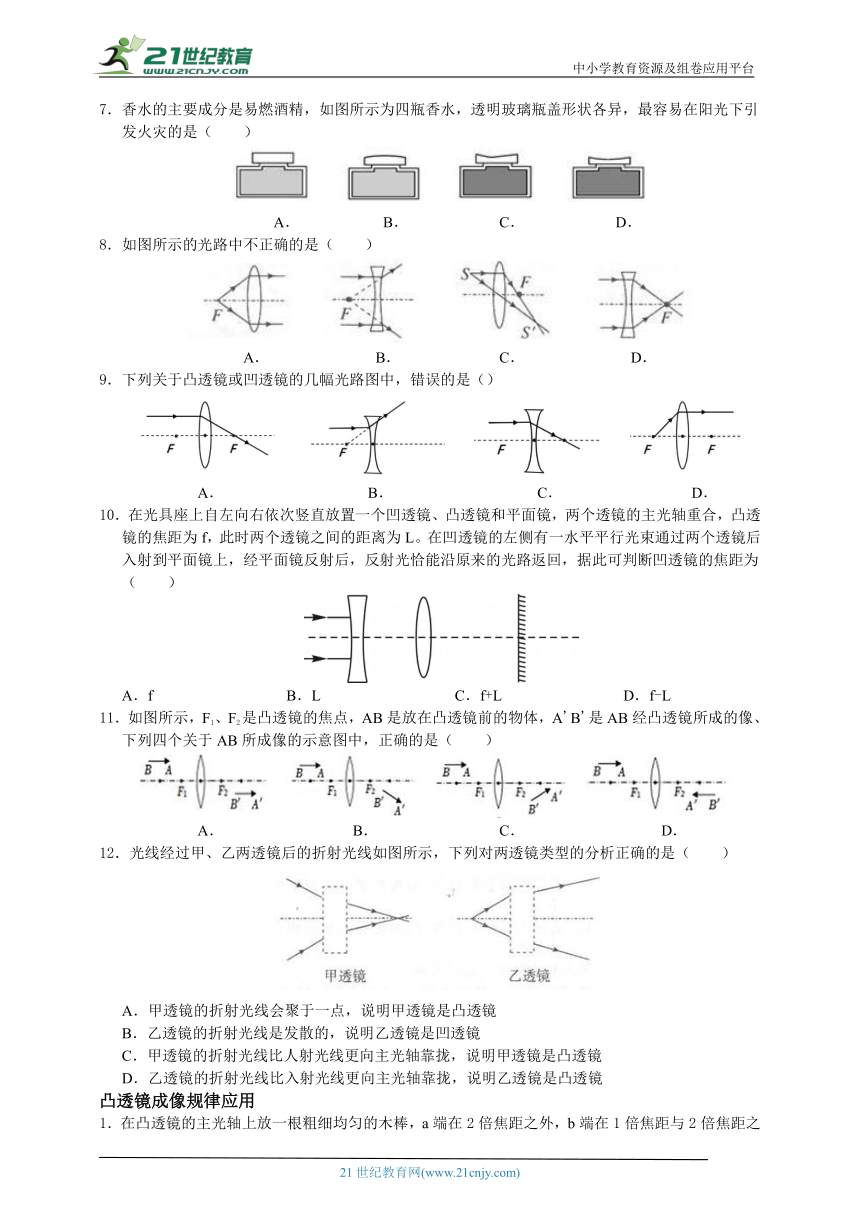

7．香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是（　　）
A． B． C． D．
8．如图所示的光路中不正确的是（　　）
A． B． C． D．
9．下列关于凸透镜或凹透镜的几幅光路图中，错误的是（）
A． B． C． D．
10．在光具座上自左向右依次竖直放置一个凹透镜、凸透镜和平面镜，两个透镜的主光轴重合，凸透镜的焦距为f，此时两个透镜之间的距离为L。在凹透镜的左侧有一水平平行光束通过两个透镜后入射到平面镜上，经平面镜反射后，反射光恰能沿原来的光路返回，据此可判断凹透镜的焦距为 （　　）
A．f B．L C．f+L D．f-L
11．如图所示，F1、F2是凸透镜的焦点，AB是放在凸透镜前的物体，A'B'是AB经凸透镜所成的像、下列四个关于AB所成像的示意图中，正确的是（　　）
A． B． C． D．
12．光线经过甲、乙两透镜后的折射光线如图所示，下列对两透镜类型的分析正确的是（　　）
A．甲透镜的折射光线会聚于一点，说明甲透镜是凸透镜
B．乙透镜的折射光线是发散的，说明乙透镜是凹透镜
C．甲透镜的折射光线比人射光线更向主光轴靠拢，说明甲透镜是凸透镜
D．乙透镜的折射光线比入射光线更向主光轴靠拢，说明乙透镜是凸透镜
凸透镜成像规律应用

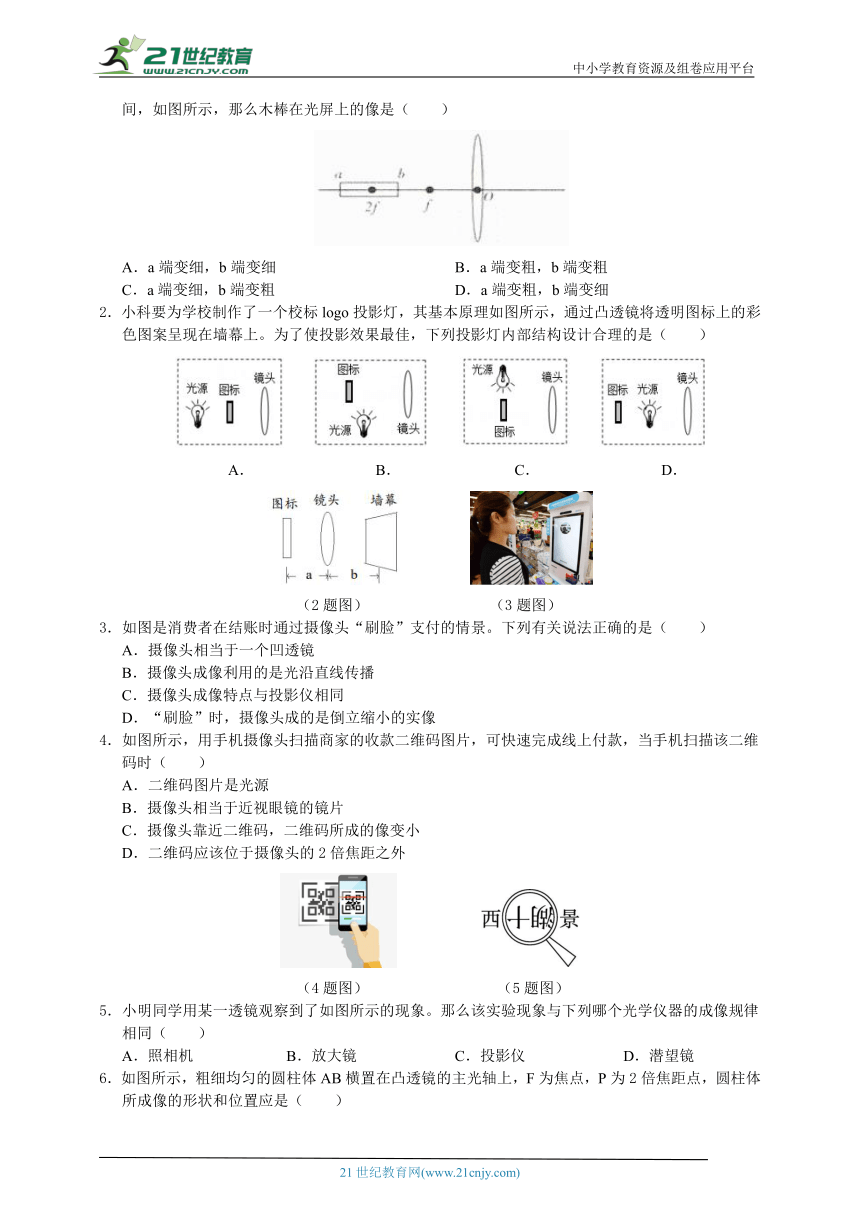

1．在凸透镜的主光轴上放一根粗细均匀的木棒，a端在2倍焦距之外，b端在1倍焦距与2倍焦距之间，如图所示，那么木棒在光屏上的像是（　　）
A．a端变细，b端变细 B．a端变粗，b端变粗
C．a端变细，b端变粗 D．a端变粗，b端变细
2．小科要为学校制作了一个校标logo投影灯，其基本原理如图所示，通过凸透镜将透明图标上的彩色图案呈现在墙幕上。为了使投影效果最佳，下列投影灯内部结构设计合理的是（　　）
A． B． C． D．
（2题图） （3题图）
3．如图是消费者在结账时通过摄像头“刷脸”支付的情景。下列有关说法正确的是（　　）
A．摄像头相当于一个凹透镜
B．摄像头成像利用的是光沿直线传播
C．摄像头成像特点与投影仪相同
D．“刷脸”时，摄像头成的是倒立缩小的实像
4．如图所示，用手机摄像头扫描商家的收款二维码图片，可快速完成线上付款，当手机扫描该二维码时（　　）
A．二维码图片是光源
B．摄像头相当于近视眼镜的镜片
C．摄像头靠近二维码，二维码所成的像变小
D．二维码应该位于摄像头的2倍焦距之外
（4题图） （5题图）
5．小明同学用某一透镜观察到了如图所示的现象。那么该实验现象与下列哪个光学仪器的成像规律相同（　　）
A．照相机 B．放大镜 C．投影仪 D．潜望镜

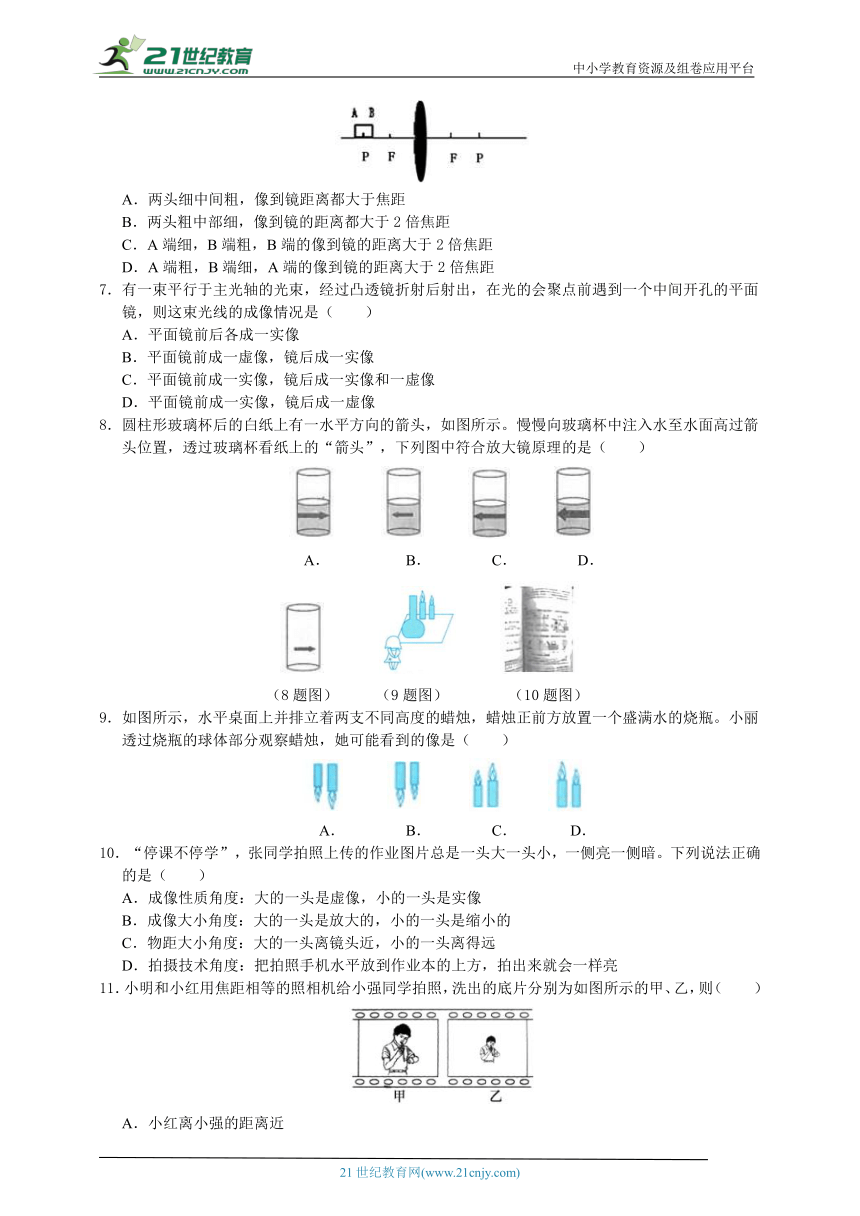

6．如图所示，粗细均匀的圆柱体AB横置在凸透镜的主光轴上，F为焦点，P为2倍焦距点，圆柱体所成像的形状和位置应是（　　）
A．两头细中间粗，像到镜距离都大于焦距
B．两头粗中部细，像到镜的距离都大于2倍焦距
C．A端细，B端粗，B端的像到镜的距离大于2倍焦距
D．A端粗，B端细，A端的像到镜的距离大于2倍焦距
7．有一束平行于主光轴的光束，经过凸透镜折射后射出，在光的会聚点前遇到一个中间开孔的平面镜，则这束光线的成像情况是（　　）
A．平面镜前后各成一实像
B．平面镜前成一虚像，镜后成一实像
C．平面镜前成一实像，镜后成一实像和一虚像
D．平面镜前成一实像，镜后成一虚像
8．圆柱形玻璃杯后的白纸上有一水平方向的箭头，如图所示。慢慢向玻璃杯中注入水至水面高过箭头位置，透过玻璃杯看纸上的“箭头”，下列图中符合放大镜原理的是（　　）
A． B． C． D．
（8题图） （9题图） （10题图）
9．如图所示，水平桌面上并排立着两支不同高度的蜡烛，蜡烛正前方放置一个盛满水的烧瓶。小丽透过烧瓶的球体部分观察蜡烛，她可能看到的像是（　　）
A． B． C． D．
10．“停课不停学”，张同学拍照上传的作业图片总是一头大一头小，一侧亮一侧暗。下列说法正确的是（　　）
A．成像性质角度：大的一头是虚像，小的一头是实像
B．成像大小角度：大的一头是放大的，小的一头是缩小的
C．物距大小角度：大的一头离镜头近，小的一头离得远
D．拍摄技术角度：把拍照手机水平放到作业本的上方，拍出来就会一样亮
11．小明和小红用焦距相等的照相机给小强同学拍照，洗出的底片分别为如图所示的甲、乙，则（　　）
A．小红离小强的距离近
B．小明和小红离小强的距离相同
C．小红要使底片上的像与小明的一样大，小红移动位置后，再减小镜头到底片的距离
D．小红要使底片上的像与小明的一样大，小红移动位置后，再增大镜头到底片的距离
12．若空中有一竖直放置的大凸透镜，在主光轴位置上拉一根钢丝，一个小杂技演员从很远的地方沿着钢丝向焦点处匀速走来(始终保持u>f)。下列叙述：①小演员每走一步，像也走一步；②像的脚步始终比小演员大；③像大时脚步大，像小时脚步小，即“大像”走大步，“小像”走小步；④像总朝远离小演员的方向运动，好像在逃离。其中正确的是（　　）
A．只有①②正确 B．只有①②④正确
C．只有①③④正确 D．只有③④正确
13．将一蜡烛放在装有水的烧瓶前，调整蜡烛和烧瓶至如图所示位置，在墙壁上得到清晰的像。该像的性质是（　　）
A．缩小的虛像 B．放大的虚像
C．缩小的实像 D．放大的实像
14．如图a，蜡烛在光屏上能成一清晰的像。如果沿直径对称地切除透镜很小的一部分，如图所示，再把上半截透镜A和下半截透镜B向原主光轴位置合拢，则下列说法中正确的是（　　）
A．在a图中，如果一只小飞虫恰好落在透镜上的P点，不会在光屏上留下小飞虫的影子
B．在a图中，如果蜡烛向透镜不断靠近，则所成的像一直变大
C．在b图中，A、B合拢后，所成像情况与a图相同，只是亮度变低
D．在b图中，A、B合拢后，无论怎样移动光屏，在光屏上都不能成像
15．小明在探究“平面镜成像”和“凸透镜成像”的两个实验中，分别把一个不透明的木板放在如图甲、乙所示的位置，以下说法正确的是（　　）
A．甲、乙均不能成像 B．甲，乙均不能看到像
C．甲、乙都能成像且均能看到像 D．只有甲既能成像也能看到像
16．在“探究凸透镜的成像特点”实验中，所用凸透镜的焦距为f，光屏是用表面涂有白漆的铁板制成。小明把夜光显示的手表置于光具座上，移动光屏，当手表与光屏分别处于如图甲所示的位置时，小明看到光屏上呈现清晰的像。若此时手表表盘指针位置如图乙所示，则小明看到光屏上呈现的像为图中的（　　）
A． B． C． D．
17．如图是放置在水平桌面上的一本科学教科书，甲、乙、丙、丁是通过凸透镜在不同位置所看到教科书的像。若凸透镜从较远处逐渐靠近教科书，则看到教科书像出现的顺序是（　　）
A．甲→丁→乙→丙 B．甲→丁→丙→乙
C．丙→乙→丁→甲 D．丙→乙→甲→丁
18．如图甲所示是现代城市很多路口安装的监控摄像头，它可以拍下违章行驶或发生交通事故时的现场照片。摄像头的镜头相当于一个　 　透镜，它的工作原理与　 　（填“照相机”“投影仪”或“放大镜”）相似。图乙和丙是一辆汽车经过路口时与一辆自行车相撞后被先后拍下的两张照片，由图可以看出汽车是逐渐　 　填“靠近”或“远离”）摄像头的。
19．图甲为眼球的结构模式图。长时间的近距离工作或过度使用眼睛使睫状肌持续收缩，处于痉挛状态，造成晶状体过厚，焦距过　 　（选填“大”或“小”），使来自远处物体的光聚焦在视网膜　 　(选填“前”或“后”)，称为假性近视。长此以往，眼球前后径变大，即使睫状肌完全放松，远处物体的所成像的像距仍然　 　（选填“大于”或“小于”)眼球前后径，此时就发展为真性近视。矫正近视需配戴的镜片是　 　（选填“乙”或“丙”）。
20．芯片，因其科技含量高，也被称为现代科技”皇冠上的明珠”，其生产工艺复杂。其中一道工艺要用到光刻机，工作原理如图所示，缩图透镜(凸透镜)把掩膜上的电路图按比例缩小4~10倍，再被激光映射到硅片上(相当于光屏)，成倒立缩小的实像。若要硅片上的像更大更清晰，需将掩膜和硅片向　 　移动。若掩膜向上移动1厘米，硅片向上移动　 　(选填”大于”、“小于”或”等于”)1厘米，仍能呈清晰的像。
（20题图） （21题图）
21．如图，在注有清水的试管内留有一稍大的空气泡，使太阳光从试管的正上方向下照，观察试管下方的白纸，可以发现白纸上与空气泡相对应的位置上，有一椭圆黑影，而其它部分竟是一条与试管平行的亮线。这是因为试管充满水的地方相当于　 　透镜，而气泡与周边的水组成　 　透镜。如果把白纸从靠近试管向下移动到较远处，亮线的粗细将如何变化 　 　。
22．观看电影后，小明利用如图所示的模型来研究电影放映时银幕上的影像情况，如图所示：
（1）为了使观众在不同位置都可以看到银幕上的影像，银幕表面应　 　(选填“光滑”或“粗糙")一些。
（2）请在银幕上大致画出胶片AB的像，并写出像的性质　 　。
（3）放映过程中影像大小超出了银幕边界，要使影像缩小到银幕范围且仍然清晰，则该如何操作？
23．取两个焦距不同的放大镜，一只手握住一个，通过两个透镜看前面的物体，如图所示，调整两个放大镜间的距离，直到看得最清楚为止。物体变大了还是变小了？把两个放大镜的位置前后对调，你有什么新的发现？为什么要用两个焦距不同的放大镜？
24．投影仪是教学常用仪器，如图是投影仪的结构图。在水平放置的凸透镜正上方有一个与水平面成45°角的平面镜，右边竖直放一屏幕。物体发出的光线经过凸透镜和平面镜后，可在屏上成一清晰的像。老师在使用投影仪时，发现屏幕上的画面太大，请你帮助老师调节一下。
答案解析部分
透镜的区分与特点
1．C 2．B 3．B 4．C 5．A
6．C 7．B 8．D 9．C 10．D
11．B 12．D
凸透镜成像规律应用
1．C 2．A 3．D 4．D 5．C
6．C 7．A 8．A 9．A 10．C
11．D 12．C 13．D 14．A 15．C
16．D 17．A
18．凸；照相机；远离
19．小；前；小于；丙
20．下；小于
21．凸；凹；先变细再变粗
22．（1）粗糙
（2）倒立、放大的实像
（3）增大胶片与镜头的距离，缩短银幕与镜头的距离
23．解：若焦距大的靠近物体，物体变大了，前后对调，物体就变小了，因此只有物镜焦距长、目镜焦距短时我们才能看到远处物体变大了。若两透镜焦距相等，则看到的物体大小几乎不变，起不到望远镜望远的作用。
24．减小投影仪与屏幕间的距离；上调凸透镜，增大凸透镜到物体间的距离
