第4章　电路探秘
第4节　变阻器
　　　　　　　　　　　　　　　　

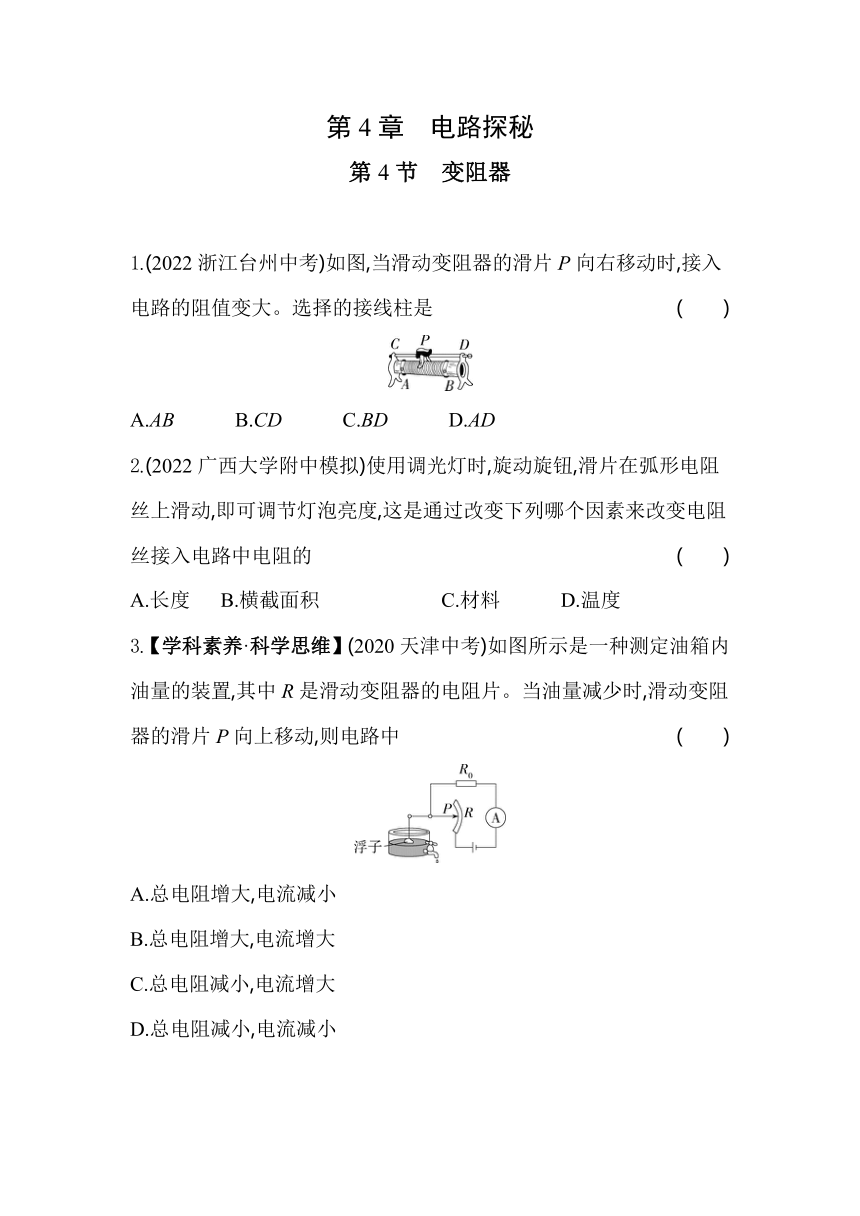

1.(2022浙江台州中考)如图,当滑动变阻器的滑片P向右移动时,接入电路的阻值变大。选择的接线柱是 (　　)
A.AB　　　B.CD　　　C.BD　　　D.AD
2.(2022广西大学附中模拟)使用调光灯时,旋动旋钮,滑片在弧形电阻丝上滑动,即可调节灯泡亮度,这是通过改变下列哪个因素来改变电阻丝接入电路中电阻的 (　　)
A.长度　 B.横截面积　　　　　　C.材料　　　D.温度
3.【学科素养·科学思维】(2020天津中考)如图所示是一种测定油箱内油量的装置,其中R是滑动变阻器的电阻片。当油量减少时,滑动变阻器的滑片P向上移动,则电路中 (　　)
A.总电阻增大,电流减小
B.总电阻增大,电流增大
C.总电阻减小,电流增大
D.总电阻减小,电流减小
4.滑动变阻器是通过改变接入电路的电阻丝的　　　来改变电阻的。某滑动变阻器上标有“100 Ω　0.5 A”字样,其中100 Ω指的是　　　　　　　　　,0.5 A指的是　　　　　　　　。
5.(2023浙江杭州上城月考,13,★★☆)在如图所示的四个电路中,合上开关,当滑动变阻器的滑片向右移动时,通过灯泡的电流变小,那么下列叙述中正确的是(　　)
甲　乙 丙　丁
A.只可用甲图电路
B.用甲图或丁图电路都可以
C.只可用乙图电路
D.用乙图或丙图电路都可以
6.【学科素养·探究实践】(2023浙江杭州采荷中学月考,4,★☆☆)将如图乙所示的旋钮式变阻器接入到如图甲所示电路的M、N之间,能起到调节灯泡亮度的作用。若要使灯泡逐渐变亮,下列连接及操作方式可行的是 (　　)
甲　乙
A.M、N分别连接X、Y,顺时针滑动触片
B.M、N分别连接X、Y,逆时针滑动触片
C.M、N分别连接X、Z,顺时针滑动触片
D.M、N分别连接Y、Z,逆时针滑动触片

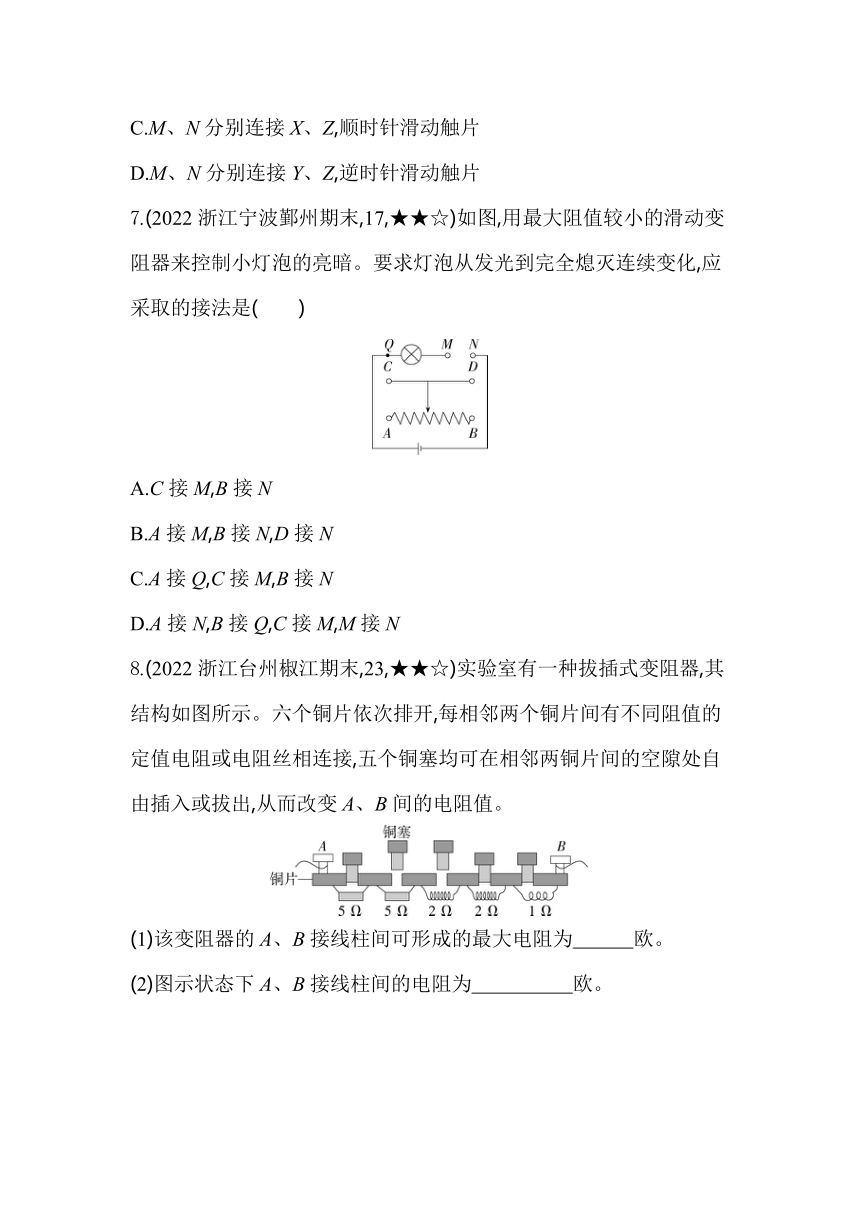

7.(2022浙江宁波鄞州期末,17,★★☆)如图,用最大阻值较小的滑动变阻器来控制小灯泡的亮暗。要求灯泡从发光到完全熄灭连续变化,应采取的接法是(　　)
A.C接M,B接N
B.A接M,B接N,D接N
C.A接Q,C接M,B接N
D.A接N,B接Q,C接M,M接N
8.(2022浙江台州椒江期末,23,★★☆)实验室有一种拔插式变阻器,其结构如图所示。六个铜片依次排开,每相邻两个铜片间有不同阻值的定值电阻或电阻丝相连接,五个铜塞均可在相邻两铜片间的空隙处自由插入或拔出,从而改变A、B间的电阻值。
(1)该变阻器的A、B接线柱间可形成的最大电阻为　　　欧。
(2)图示状态下A、B接线柱间的电阻为　　　　　欧。

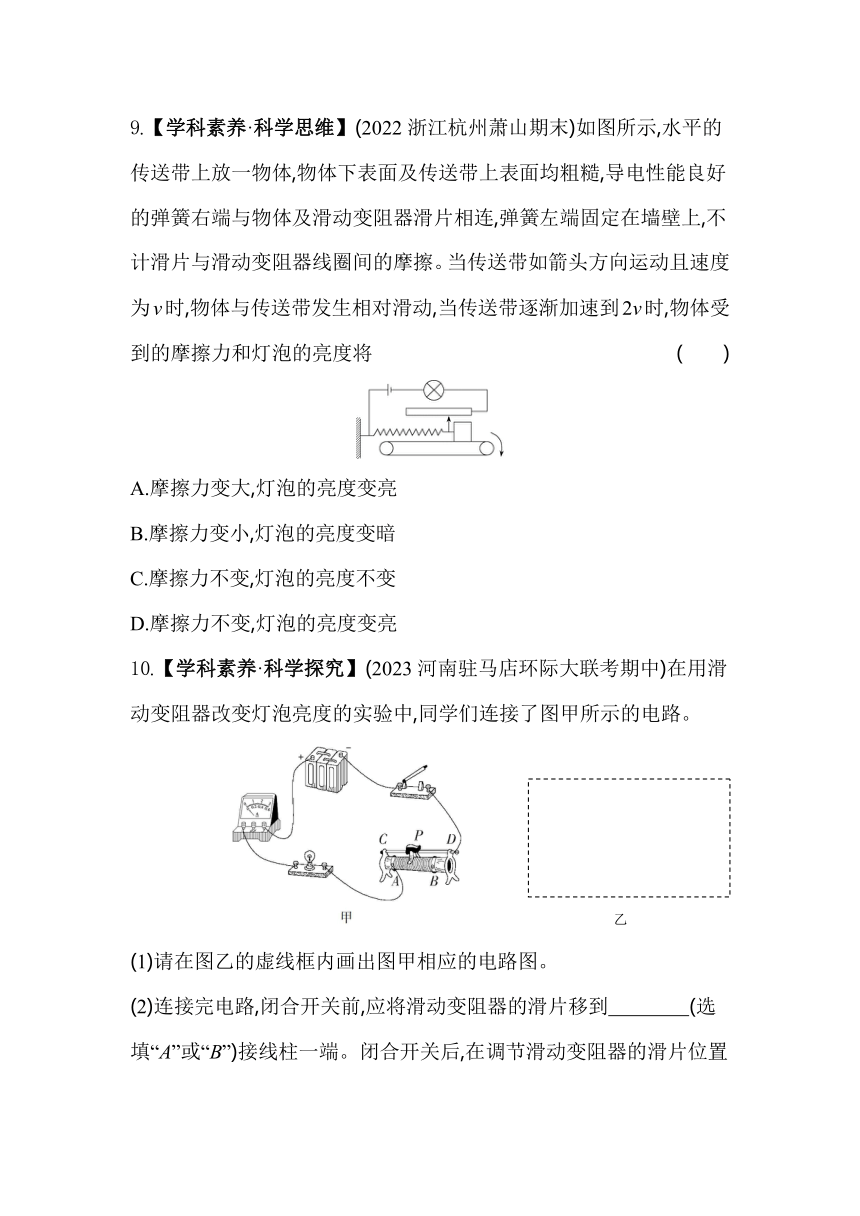

9.【学科素养·科学思维】(2022浙江杭州萧山期末)如图所示,水平的传送带上放一物体,物体下表面及传送带上表面均粗糙,导电性能良好的弹簧右端与物体及滑动变阻器滑片相连,弹簧左端固定在墙壁上,不计滑片与滑动变阻器线圈间的摩擦。当传送带如箭头方向运动且速度为v时,物体与传送带发生相对滑动,当传送带逐渐加速到2v时,物体受到的摩擦力和灯泡的亮度将 (　　)
A.摩擦力变大,灯泡的亮度变亮
B.摩擦力变小,灯泡的亮度变暗
C.摩擦力不变,灯泡的亮度不变
D.摩擦力不变,灯泡的亮度变亮
10.【学科素养·科学探究】(2023河南驻马店环际大联考期中)在用滑动变阻器改变灯泡亮度的实验中,同学们连接了图甲所示的电路。
乙
(1)请在图乙的虚线框内画出图甲相应的电路图。
(2)连接完电路,闭合开关前,应将滑动变阻器的滑片移到　　　　(选填“A”或“B”)接线柱一端。闭合开关后,在调节滑动变阻器的滑片位置时,手调节滑片,眼睛应该观察　　　　　　　(选填“滑动变阻器”或“电流表示数”)。
(3)小明同学连接好电路,闭合开关后,发现无论怎样移动滑片P,电流表示数较小且不变,灯的亮度也不发生变化,而且一直很暗,这可能是滑动变阻器同时连接了　　　　两个接线柱(填字母符号)。
(4)小刚同学连接电路时,当接完最后一根导线,灯泡立刻发出耀眼的光并很快熄灭。请找出实验操作中的两个不当之处(滑动变阻器选择了“一上一下”两个接线柱):
①　　　　　　　　　　　　　　　　　　　　　　　　　　　;
②　　　　　　　　　　　　　　　　　　　　　　　　　　　。
答案解析
1.D　滑动变阻器应该一上一下进行连接,连接AB或CD接线柱,移动变阻器的滑片,不能改变变阻器的阻值,故A、B不符合题意;连接BD接线柱,当滑动变阻器的滑片P向右移动时,接入电路的电阻变小,故C不符合题意;连接AD接线柱,当滑动变阻器的滑片P向右移动时,接入电路的电阻变大,故D符合题意。
2.A　滑动变阻器是通过改变接入电路中电阻丝的长度来改变电阻大小的,故选A。
3.A　由电路图可知,滑动变阻器与定值电阻R0串联,电流表测电路中的电流。当油箱中的油量减少时,滑片向上移动,则变阻器连入电路的电阻变大,电路中的总电阻增大,电路中的电流减小,A正确,B、C、D错误。
4.长度　最大电阻为100Ω　允许通过的最大电流为0.5A
解析　滑动变阻器上标有“100 Ω　0.5 A”指滑动变阻器的最大电阻是100 Ω,允许通过的最大电流是0.5 A。
5.B　据题意可知,滑片P向右移动时,电流变小,则电阻变大,即滑片向右移动时电阻丝长度增加,再根据变阻器的接法,可以确定甲图和丁图是正确的,故选B。
6.B　若要使灯泡逐渐变亮,通过灯泡的电流要变大,则电路中的总电阻变小,即变阻器接入电路的电阻变小。M、N分别连接X、Y,顺时针滑动触片,变阻器接入电路的电阻变大,故A错误;M、N分别连接X、Y,逆时针滑动触片,变阻器接入电路的电阻变小,故B正确;M、N分别连接X、Z,顺时针滑动触片,变阻器接入电路的电阻不变,故C错误;M、N分别连接Y、Z,逆时针滑动触片,变阻器接入电路的电阻变大,故D错误。
7.C　选项的连接如图所示:
A　B
C　D
C接M,B接N,当滑片移到最右端时变阻器接入电路的电阻为0,此时灯泡能发光;当滑片向左移动时电阻变大,灯泡变暗,但不能使灯泡完全熄灭,故A不符合题意。A接M,B接N,D接N,当滑片移到最左端时接入电路的电阻为0,此时灯泡能发光,当滑片向右移动时灯泡变暗,但不能使灯泡完全熄灭,故B不符合题意。A接Q,C接M,B接N,灯泡与滑动变阻器滑片左侧部分并联后再与滑动变阻器滑片右侧部分串联,当滑片移至A端时灯泡被短路熄灭,当滑片从A端向B端移动时,灯泡由熄灭变亮,当移至B端时,灯泡与滑动变阻器(最大阻值)并联,灯泡能发光,故C符合题意。A接N,B接Q,C接M,M接N,滑动变阻器与灯泡并联,灯泡的亮暗不变;当变阻器接入电路的阻值为0时,会造成电源短路,故D不符合题意。
8.(1)15　(2)7
解析　(1)当铜塞全部拔出时,变阻器接入电路的电阻最大,则最大电阻R=5 Ω+5 Ω+2 Ω+2 Ω+1 Ω=15 Ω;(2)图示状态下,有5 Ω、2 Ω的两个铜塞拔出,下面的电阻和电阻丝连入电路,A、B接线柱间的电阻R'=5 Ω+2 Ω=7 Ω。
9.C　摩擦力的大小只与压力的大小及接触面的粗糙程度有关,与物体的相对运动速度无关,故物体所受摩擦力不变;物体在弹簧拉力和摩擦力的作用下处于平衡状态,摩擦力大小不变,故物体的位置不发生变化,滑动变阻器接入的电阻不变,则电路中电流不变,灯泡的亮度不变,故选C。
10.(1)如图所示　(2)B　电流表示数　(3)A、B
(4)①连接电路时开关没有断开　②没有将滑动变阻器的阻值调至最大
解析　(1)根据实物图可知,该电路为串联电路,电流表测量电路中的电流,电路图如答案图所示;
(2)为了保护电路,闭合开关前,滑动变阻器阻值要调至最大,即应将滑动变阻器的滑片移到B接线柱一端;闭合开关后,在调节滑动变阻器的滑片位置时,手调节滑片,眼睛应该观察电流表示数,以判断滑动变阻器对电路中电流的调节作用;(3)如果滑动变阻器同时接下面两个接线柱A、B,滑动变阻器在电路中相当于定值电阻,无论怎样移动滑片,电流表示数都不变,而且灯泡的亮度比较暗;(4)连接好最后一根导线,灯泡立即发出明亮耀眼的光并很快熄灭,立即发出光说明连接电路时开关没有断开;灯泡很快熄灭说明没有将变阻器的滑片调到阻值最大位置。
