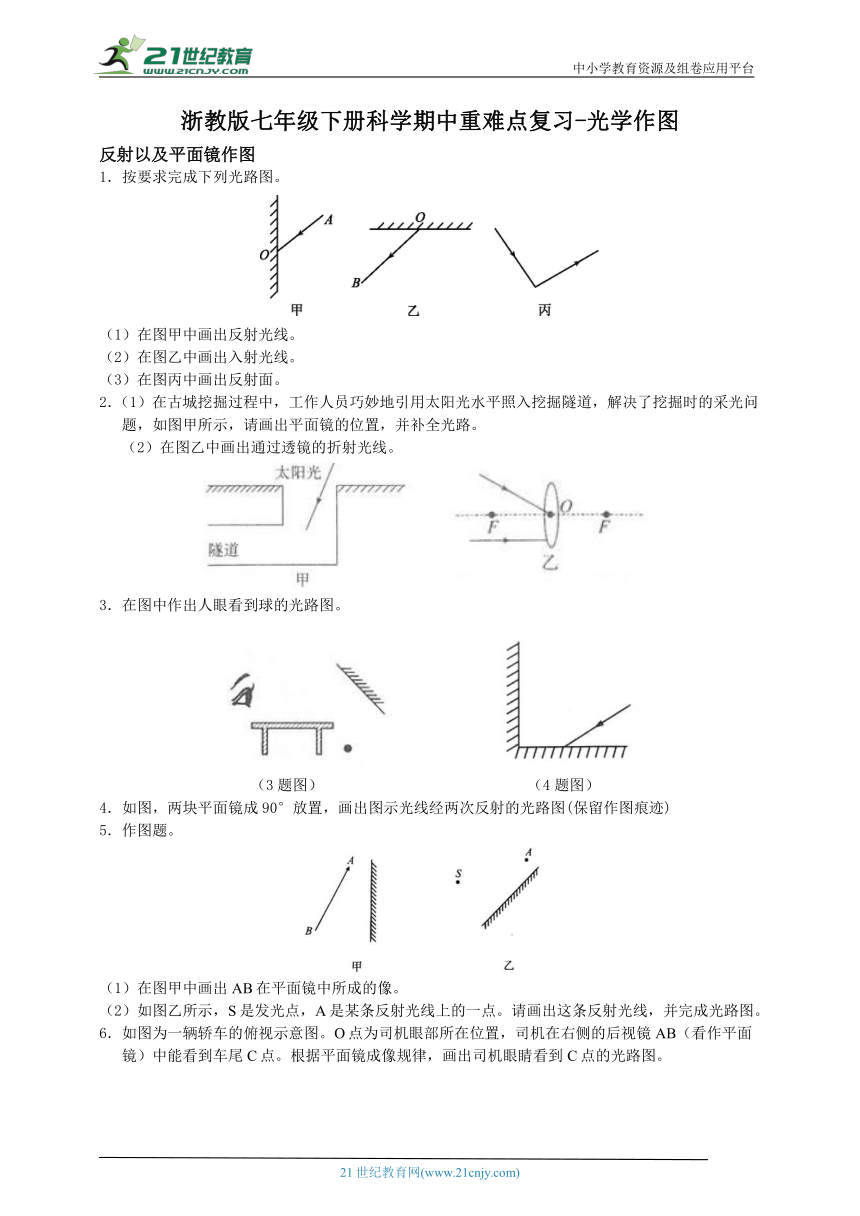

浙教版七年级下册科学期中重难点复习-光学作图
反射以及平面镜作图
1．按要求完成下列光路图。
（1）在图甲中画出反射光线。
（2）在图乙中画出入射光线。
（3）在图丙中画出反射面。
2．（1）在古城挖掘过程中，工作人员巧妙地引用太阳光水平照入挖掘隧道，解决了挖掘时的采光问题，如图甲所示，请画出平面镜的位置，并补全光路。
（2）在图乙中画出通过透镜的折射光线。
3．在图中作出人眼看到球的光路图。
（3题图） （4题图）
4．如图，两块平面镜成90°放置，画出图示光线经两次反射的光路图(保留作图痕迹)
5．作图题。
（1）在图甲中画出AB在平面镜中所成的像。
（2）如图乙所示，S是发光点，A是某条反射光线上的一点。请画出这条反射光线，并完成光路图。

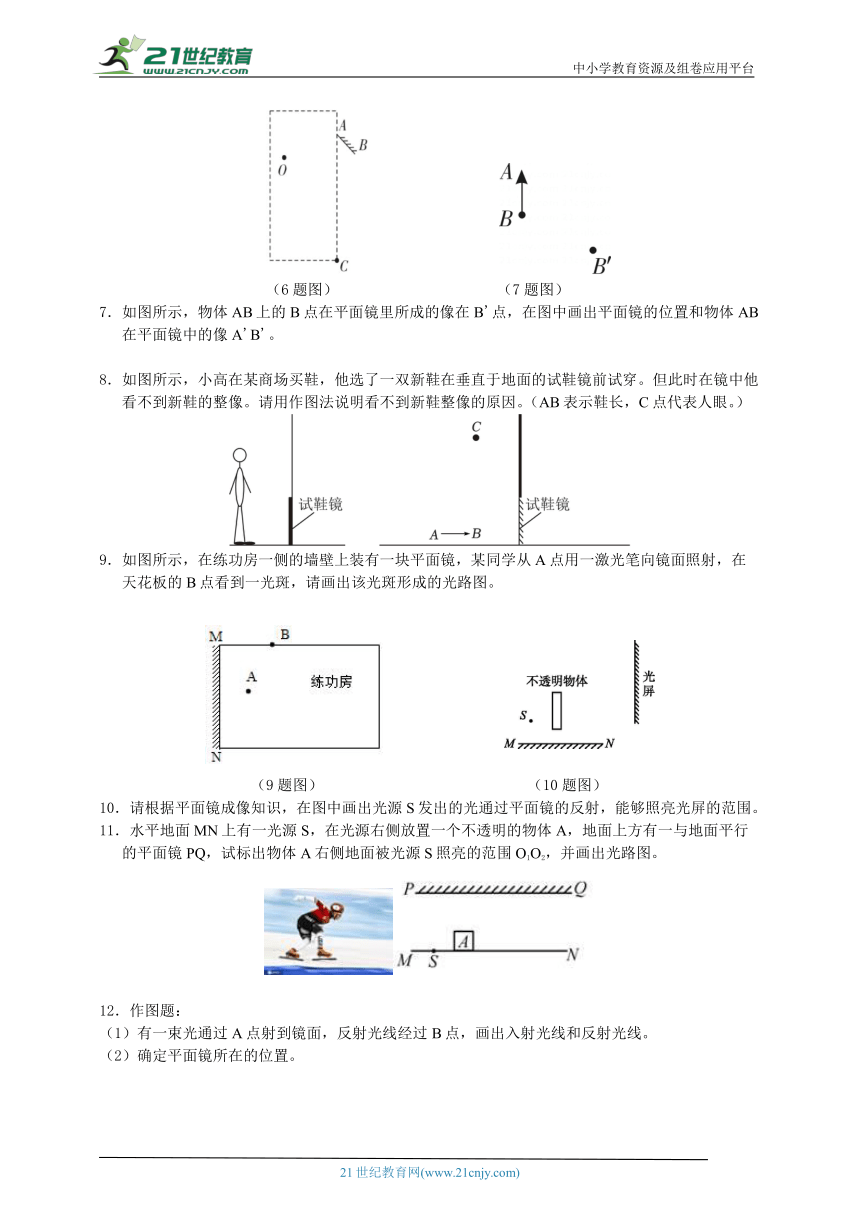

6．如图为一辆轿车的俯视示意图。O点为司机眼部所在位置，司机在右侧的后视镜AB（看作平面镜）中能看到车尾C点。根据平面镜成像规律，画出司机眼睛看到C点的光路图。
（6题图） （7题图）
7．如图所示，物体AB上的B点在平面镜里所成的像在B'点，在图中画出平面镜的位置和物体AB在平面镜中的像A'B'。
8．如图所示，小高在某商场买鞋，他选了一双新鞋在垂直于地面的试鞋镜前试穿。但此时在镜中他看不到新鞋的整像。请用作图法说明看不到新鞋整像的原因。（AB表示鞋长，C点代表人眼。）
9．如图所示，在练功房一侧的墙壁上装有一块平面镜，某同学从A点用一激光笔向镜面照射，在天花板的B点看到一光斑，请画出该光斑形成的光路图。
（9题图） （10题图）
10．请根据平面镜成像知识，在图中画出光源S发出的光通过平面镜的反射，能够照亮光屏的范围。
11．水平地面MN上有一光源S，在光源右侧放置一个不透明的物体A，地面上方有一与地面平行的平面镜PQ，试标出物体A右侧地面被光源S照亮的范围O1O2，并画出光路图。
12．作图题：

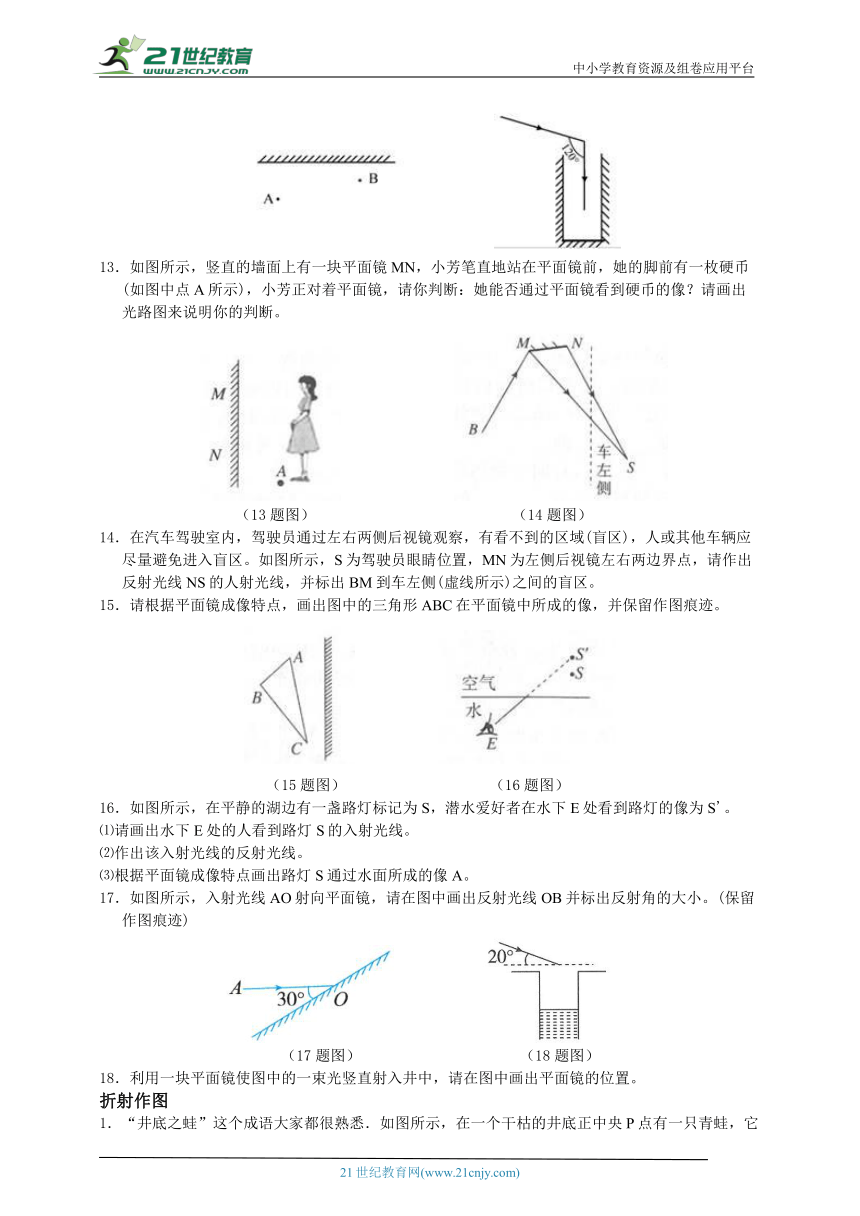

（1）有一束光通过A点射到镜面，反射光线经过B点，画出入射光线和反射光线。
（2）确定平面镜所在的位置。
13．如图所示，竖直的墙面上有一块平面镜MN，小芳笔直地站在平面镜前，她的脚前有一枚硬币(如图中点A所示)，小芳正对着平面镜，请你判断：她能否通过平面镜看到硬币的像？请画出光路图来说明你的判断。
（13题图） （14题图）
14．在汽车驾驶室内，驾驶员通过左右两侧后视镜观察，有看不到的区域(盲区)，人或其他车辆应尽量避免进入盲区。如图所示，S为驾驶员眼睛位置，MN为左侧后视镜左右两边界点，请作出反射光线NS的人射光线，并标出BM到车左侧(虛线所示)之间的盲区。
15．请根据平面镜成像特点，画出图中的三角形ABC在平面镜中所成的像，并保留作图痕迹。
（15题图） （16题图）
16．如图所示，在平静的湖边有一盏路灯标记为S，潜水爱好者在水下E处看到路灯的像为S'。
⑴请画出水下E处的人看到路灯S的入射光线。
⑵作出该入射光线的反射光线。
⑶根据平面镜成像特点画出路灯S通过水面所成的像A。
17．如图所示，入射光线AO射向平面镜，请在图中画出反射光线OB并标出反射角的大小。(保留作图痕迹)
（17题图） （18题图）
18．利用一块平面镜使图中的一束光竖直射入井中，请在图中画出平面镜的位置。
折射作图

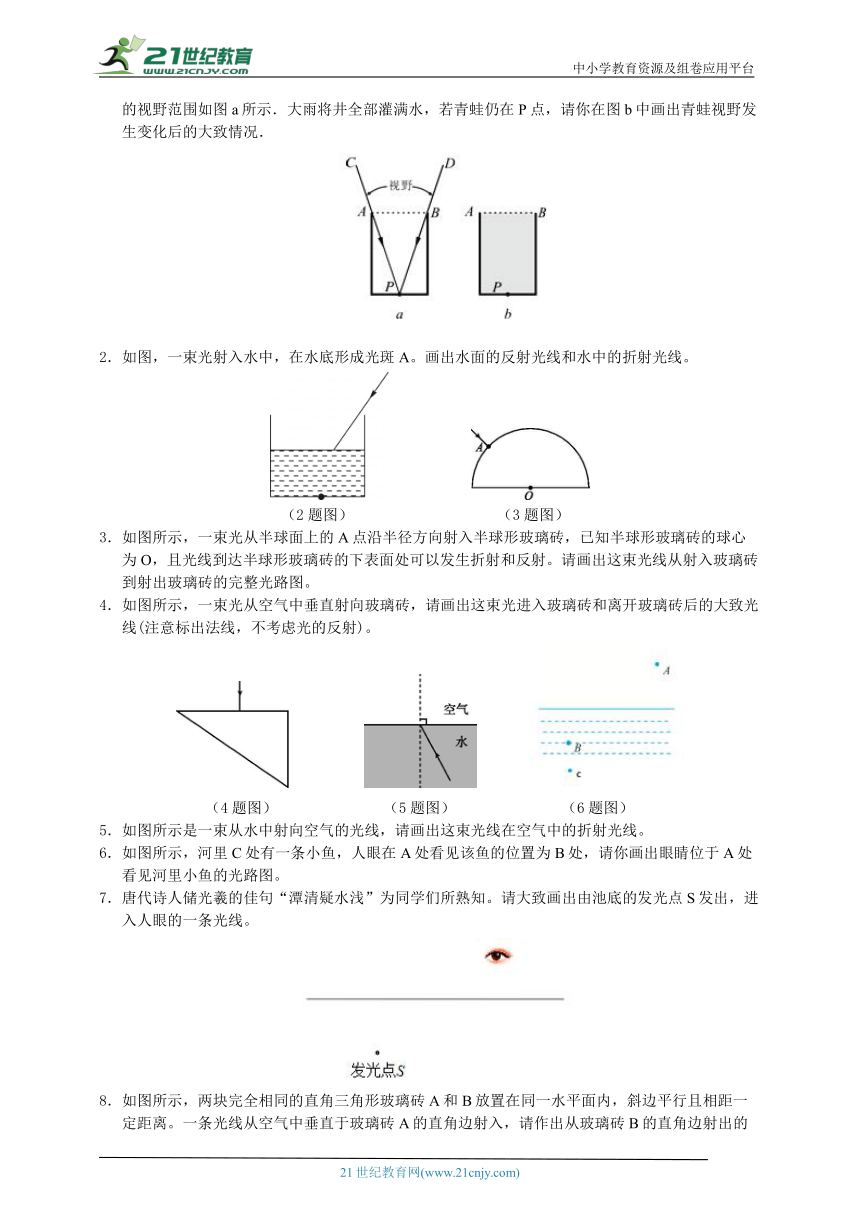

1．“井底之蛙”这个成语大家都很熟悉．如图所示，在一个干枯的井底正中央P点有一只青蛙，它的视野范围如图a所示．大雨将井全部灌满水，若青蛙仍在P点，请你在图b中画出青蛙视野发生变化后的大致情况．
2．如图，一束光射入水中，在水底形成光斑A。画出水面的反射光线和水中的折射光线。
（2题图） （3题图）
3．如图所示，一束光从半球面上的A点沿半径方向射入半球形玻璃砖，已知半球形玻璃砖的球心为O，且光线到达半球形玻璃砖的下表面处可以发生折射和反射。请画出这束光线从射入玻璃砖到射出玻璃砖的完整光路图。
4．如图所示，一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线(注意标出法线，不考虑光的反射)。
（4题图） （5题图） （6题图）
5．如图所示是一束从水中射向空气的光线，请画出这束光线在空气中的折射光线。
6．如图所示，河里C处有一条小鱼，人眼在A处看见该鱼的位置为B处，请你画出眼睛位于A处看见河里小鱼的光路图。
7．唐代诗人储光羲的佳句“潭清疑水浅”为同学们所熟知。请大致画出由池底的发光点S发出，进入人眼的一条光线。

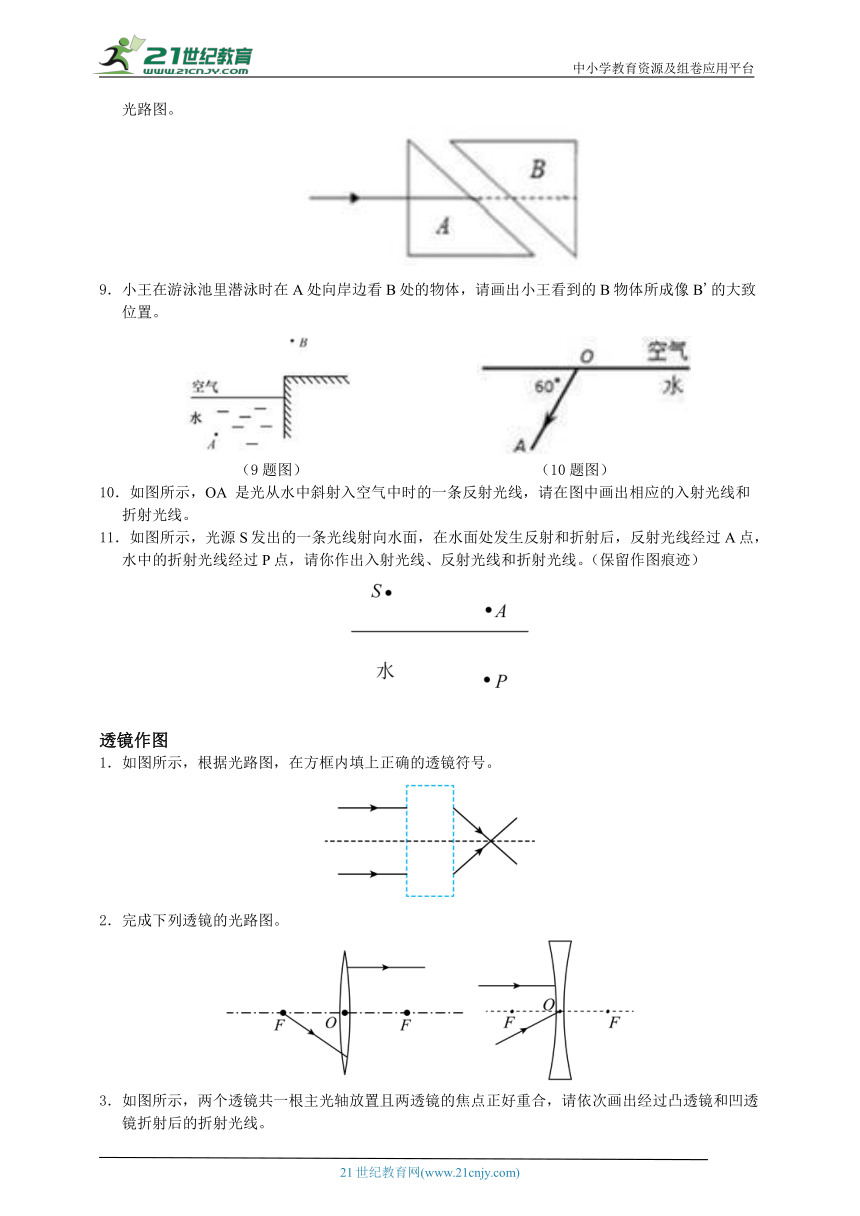

8．如图所示，两块完全相同的直角三角形玻璃砖A和B放置在同一水平面内，斜边平行且相距一定距离。一条光线从空气中垂直于玻璃砖A的直角边射入，请作出从玻璃砖B的直角边射出的光路图。
9．小王在游泳池里潜泳时在A处向岸边看B处的物体，请画出小王看到的B物体所成像B'的大致位置。
（9题图） （10题图）
10．如图所示，OA 是光从水中斜射入空气中时的一条反射光线，请在图中画出相应的入射光线和折射光线。
11．如图所示，光源S发出的一条光线射向水面，在水面处发生反射和折射后，反射光线经过A点，水中的折射光线经过P点，请你作出入射光线、反射光线和折射光线。（保留作图痕迹）
透镜作图
1．如图所示，根据光路图，在方框内填上正确的透镜符号。
2．完成下列透镜的光路图。
3．如图所示，两个透镜共一根主光轴放置且两透镜的焦点正好重合，请依次画出经过凸透镜和凹透镜折射后的折射光线。
4．根据凸透镜的折光性质，补充完相应的折射光线。
5．（1）白光经过三棱镜后，光屏上自上而下出现了如图所示的色带。据此，选取了一凸透镜，用红光和蓝光进行实验，请画出蓝光经过凸透镜折射后的大致图像。
（2）在光具座上自左向右依次竖直放置一个凹透镜、凸透镜和平面镜，两个透镜的主光轴重合，凸透镜的焦距为，此时两个透镜之间的距离为。在凹透镜的左侧有一水平平行光束通过两个透镜后入射到平面镜上，经平面镜反射后，反射光恰能沿原来的光路返回，按要求画出光路图，并标出焦点。
6．画出图中平行于凸透镜主光轴的光线经透镜折射后的所有光路图。（已知水面与凸透镜主光轴重合）
（6题图） （7题图）
7．一束光线经凸透镜折射后，折射光线射到一个平面镜上，如图所示，请在图中画出凸透镜的这束入射光线以及其折射光线经平面镜反射后的反射光线，并标出反射角的角度。
8．在下列虚线框内画出合适的透镜。
9．如图，请画出从光源S发出的三条光线，经透镜折射后的传播方向。
10．在甲、乙图中，虚线框内都只有一个光学器件。已知单、双箭头的出射光线分别与单、双箭头的入射光线相对应，试在虚线框内填入适当的光学器件。
答案解析部分
反射以及平面镜作图
1．（1）
（2）
（3）
2．（1）解：如图所示：
（2）解：如图所示：
3．解：如答图所示：
4．
5．（1）
（2）
6．
7．解：连接BB′，做出BB′的垂直平分线，确定平面镜的位置；再做A点的对称点A′，连接A′B′得AB的像（用虚线），如下图所示：
8．解：如下图，根据平面镜成像物像关于平面镜对称的特点做出鞋子在平面镜中的像A'B'，然后连接像点B'与平面镜上边缘并延长，要想看到镜中的新鞋，就要使眼睛看到新鞋成的像；鞋子反射的光线经过平面镜反射后必须能进入人的眼中，由图可以看出：鞋子B点发出的光线BO经过平面镜的反射光线OD没有进入人的眼中（C点），所以看不到新鞋的像。
9．解：根据像与物体关于平面镜对称画出A的像点A'，连接A'B，与平面镜的交点即为入射点，再连接A与入射点连线为入射光线，B与入射点连线为反射光线，如图所示：
10．
11．解：如图所示
12．（1）解：如图所示
（2）解：如图所示
13．解：如图所示：
14．解：如图所示：
15．解：如图所示：
16．解：如图所示：
17．如图：
18．
折射作图
1．解：当井里灌满水后，光线照到水面会发生折射现象，由于光是从空气射向水，所以入射角大于折射角，因此井底之蛙看到的视野范围比没水时会看到更大；
变化的大致范围如图中两条入射光线之间的阴影区域所示：
2．
3．
4．
5．
6．解：如图所示：
7．解：如图所示：
8．解：如图所示：
9．
10．解：如图所示：
11．
透镜作图
1．
2． ；
3．
4．
5．（1）；（2）；
6．
7．
8．
9．
10．见解析
【详解】甲图中光学元件不能使光线透过，但能改变方向，且向外发散，发生了反射，所以该图中是凸面镜，如图所示：
乙图中折射光线比起入射光线更加远离主光轴，该透镜对光线有发散作用，因此填凹透镜，如图所示：
