期中复习八下科学：电生磁（基础巩固）
一、选择题
1．（2023八下·鹿城期中）连接如图电路，提供足够数量的大头针，只通过控制开关和调节滑动变阻器滑片的位置，无法探究 （　　）
A．电流的有无对电磁铁磁性有无的影响
B．电流方向对电磁铁磁场方向的影响
C．电流大小对电磁铁磁场强弱的影响
D．线圈匝数对电磁铁磁场强弱的影响
2． 如图所示是“探究电磁铁磁性强弱与哪些因素有关”的实验，想让电磁铁吸引更多的大头针，可行的做法是（　　）
A．将滑片P向a端移动 B．将滑片P向b端移动
C．用铜芯替代铁芯 D．减少线圈匝数
3．（2018八下·嘉兴月考）如图所示，通电螺线管左端小磁针 N 极指向正确的是（　　）
A． BC． D．
4．下列设备或电器中，其主要工作原理与电磁铁无关的是（　　）
A． B．C． D．
5．在通电螺线管中插入下列物体后使其磁性一定增强的是（　　）
A．铜棒 B．铅棒 C．铝棒 D． 铁棒
6．（2021八下·拱墅期中）下列产品中，是利用电磁铁制成的是（　　）
A．指南针 B．电铃 C．白炽灯 D．光盘
7．雯晴走到电动扶梯（电梯）前，发现电梯上没有站人时运行较慢，当她站到电梯上时又快了很多．她了解到电梯是由电动机带动运转的，电梯的控制电路中安装了力敏电阻（力敏电阻受到压力时，阻值会发生变化），控制电梯运动快慢的模拟电路如图所示．以下分析合理的是（　　）
A．触点3与触点1接触时，电梯运行较快
B．力敏电阻由半导体材料制成，受压时阻值变小
C．电梯没有站人时，继电器的电磁铁磁性较强
D．电梯没有站人时，电动机的额定功率较小
8．（2022八下·诸暨期中）一次科学探究活动中，小明把一个正在发光的灯泡放到 U 形磁体中间，惊讶地发现灯丝在晃动。关于这种现象，下列说法正确的是（　　）
A．灯丝晃动是一种电磁感应现象
B．灯丝晃动是内能转化成了机械能
C．灯丝晃动是受到磁体的吸引作用
D．灯丝晃动是磁场对通电线圈的作用
9．（2021八下·长兴月考）超市的服装贴有磁性标签，未消磁的标签通过超市安检门时，安检门上的线圈会产生电流，触发报警器达到防盗目的，下列设备与这种安检门的工作原理相同的是（　　）
A．发电机 B．电动机 C．汽油机 D．柴油机
10．如图是“混合动力汽车”原理结构的示意图，该车行驶过程中把电能转化为机械能的部件是（　　）
A．汽油发动机 B．电池 C．发电机 D．电动机
11．如图15-4所示，在水平放置的光滑绝缘杆 ab上，挂有两个相同的金属环M 和 N。 当两环均通以图示的相同方向的电流时，下列说法中正确的是（　　）
A．两环静止不动 B．两环互相靠近
C．两环互相远离 D．两环同时向左运动
12．（2023九下·西湖模拟）如图为磁悬浮地球仪，其环形底座内装有金属线圈，通电后相当于电磁铁。利用通电的金属线圈产生磁场与球体中的磁体相互排斥，从而使地球仪悬浮在空中，其中环形底座的工作原理是（　　）
A．电磁感应现象 B．电流的磁效应
C．电流的热效应 D．磁场对电流的作用
二、填空题

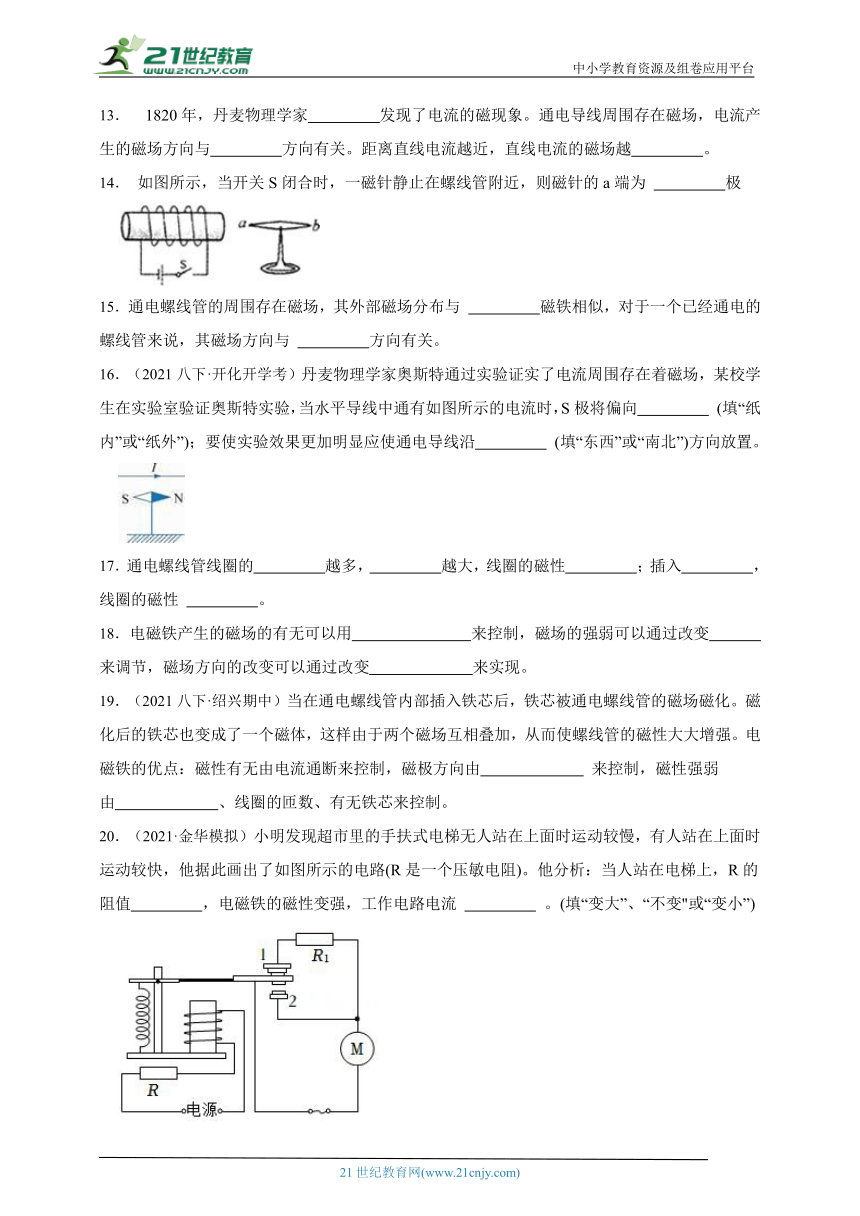

13． 1820年，丹麦物理学家　 　发现了电流的磁现象。通电导线周围存在磁场，电流产生的磁场方向与　 　方向有关。距离直线电流越近，直线电流的磁场越　 　。
14． 如图所示，当开关S闭合时，一磁针静止在螺线管附近，则磁针的a端为 　 　极

15．通电螺线管的周围存在磁场，其外部磁场分布与 　 　磁铁相似，对于一个已经通电的螺线管来说，其磁场方向与 　 　方向有关。
16．（2021八下·开化开学考）丹麦物理学家奥斯特通过实验证实了电流周围存在着磁场，某校学生在实验室验证奥斯特实验，当水平导线中通有如图所示的电流时，S极将偏向　 　 (填“纸内”或“纸外”)；要使实验效果更加明显应使通电导线沿　 　 (填“东西”或“南北”)方向放置。
17．通电螺线管线圈的　 　越多，　 　越大，线圈的磁性　 　；插入　 　，线圈的磁性 　 　。
18．电磁铁产生的磁场的有无可以用　 　来控制，磁场的强弱可以通过改变　 　来调节，磁场方向的改变可以通过改变　 　来实现。
19．（2021八下·绍兴期中）当在通电螺线管内部插入铁芯后，铁芯被通电螺线管的磁场磁化。磁化后的铁芯也变成了一个磁体，这样由于两个磁场互相叠加，从而使螺线管的磁性大大增强。电磁铁的优点：磁性有无由电流通断来控制，磁极方向由　 　 来控制，磁性强弱由　 　、线圈的匝数、有无铁芯来控制。
20．（2021·金华模拟）小明发现超市里的手扶式电梯无人站在上面时运动较慢，有人站在上面时运动较快，他据此画出了如图所示的电路(R是一个压敏电阻)。他分析：当人站在电梯上，R的阻值　 　，电磁铁的磁性变强，工作电路电流 　 　 。(填“变大”、“不变"或“变小”)
21．电磁继电器：是一个由电磁铁控制的自动开关；用 　 　 电压和 　 　 电流电路的通断，来控制 　 　 电压和　 　 电流电路的通断。
22．（2022八下·乐清月考）华华同学去现代广场购物时发现“聪明的电梯”（如图甲），她根据网络搜索的如乙图所示的简易控制电路，R是一个压敏电阻，其电阻阻值随压力的增大而减小。请你分析：
（1）当人走下电梯后，电磁铁的磁性变　 　（选填：“强”或“弱”），
（2）电动机的转速变　 　（选填：“大”或“小”）
23．要改变直流电动机中线圈的转动方向，可以采取的措施有　 　（填写一种方法）；要使直流电动机中线圈转动的更快些，可以采取的办法有　 　。
24．通电导体在磁场中的受力方向与　 　和　 　有关。如果改变其中一个量的方向，则受力方向将　 　；如果两个量的方向同时发生改变，则受力的方向将　 　(填“改变”“不变”或“不一定”，上同)。
三、解答题
25．根据图中通电螺旋管的N极，请在图中标出小磁针的N极和电源的+极．
26．如图所示为一个通电螺线管，请根据其两端的极性，用箭头在A点标出电流的方向，在B点标出磁感线的方向．
27．（2022八下·乐清月考）如图所示是火警自动报警原理图，请你根据提示补充后续变化内容。发生火警时，将会发生下列变化：
⑴温度升高使双层金属片（铜）向下弯曲；
⑵　 　；
⑶　 　；
⑷　 　.
答案解析部分
1．【答案】B
【知识点】影响电磁铁磁性强弱的因素
【解析】【分析】（1）磁性的有无可通过控制电路中的电流有无来实现；
（2）磁性的强弱由电流大小和线圈匝数控制；
（3）由安培定则可知，电磁铁的磁场方向由电流方向控制。
【解答】A、闭合开关，电路中有电流通过，大头针被吸引；电路中无电流，大头针没有被吸引，所以本装置可探究电流有无对电磁铁的影响，A不合题意；
B、无论电流方向是否改变，电磁铁周围总存在关磁场，大头针都能被吸引，无法探究电流方向对电磁铁磁场方向的影响，B符合题意；
C、闭合开关，调节滑动变阻器滑片，电路电流改变，大头针被吸起的数目发生改变，说明电磁铁磁场强弱与电流大小有关，C不合题意；
D、两个线圈串联，通过的电流相等，线圈的匝数不同，吸起大头针的数目不同，说明电磁铁磁场与线圈匝数有关，D不合题意。
故答案为：B。
2．【答案】A
【知识点】影响电磁铁磁性强弱的因素
【解析】【解答】A、将滑片P向a端移动，电阻减小，由欧姆定律可知，电路中电流增大，则电磁铁吸引更多的大头针，故A正确；
B、将滑片P向b端移动，电阻增大，由欧姆定律可知，电路中电流减小，则电磁铁吸引的大头针较少，故B错误；
C、电磁铁的铁芯需用软磁性材料制成，铜不是磁性材料，故不可以用铜棒代替，故C错误
D、电磁铁磁性的强弱与线圈的匝数和电流的大小有关，线圈匝数越少，磁性越弱，因此减少线圈匝数，电磁铁吸引的大头针较少，故D错误．
故选A
【分析】电磁铁磁性的强弱与线圈的匝数和电流的大小有关，电磁铁吸引的大头针数码越多，电磁铁的磁性越强．
3．【答案】A
【知识点】通电螺线管的极性和电流方向的判断
【解析】【分析】安培定则，也叫右手螺旋定则，是表示电流和电流激发磁场的磁感线方向间关系的定则。通电直导线中的安培定则：用右手握住通电直导线，让大拇指指向电流的方向，那么四指指向就是磁感线的环绕方向；
【解答】A C、由安培定则可知，通电螺线管左端为N极，异名磁极相互吸引，所以小磁针S极指向左端；故A正确，C错误；
B D、通电螺线管周围存在着磁场，由于同名磁极相排斥，异名磁极相吸引，所以小磁针一定会发生偏转；故B D错误；
故答案为：A。
4．【答案】B
【知识点】电磁铁的构造和原理
【解析】【分析】本题中的四种仪器设备都是与电磁学相关的。通过分析它们的原理，不难看出，其中有三个都是利用电磁铁进行工作的，而唯一没有这一特点的电熨斗就是我们要找的明显不同的设备。
【解答】分析各装置的工作原理可知，电铃、电磁选矿机、电磁起重机都是利用电磁铁的原理来进行工作的。而电熨斗则是利用电流的热效应的原理工作的，因此，B与其他设备明显不同。
故答案为：B
5．【答案】D
【知识点】电磁铁的构造和原理
【解析】【解答】铜.铅和铝都不是磁化材料，不能被磁化．铁.钴.镍等软磁体可以被磁化．所以铁棒插入通电的螺线管后被磁化与螺线管共同作用，才能使通电螺线管磁性增强．所以ABC错误，D正确．
所以选D．
【分析】能够被磁化的物质只有铁.钴.镍等软磁体．
6．【答案】B
【知识点】电磁铁的其他应用
【解析】【分析】根据各种设备的工作过程和结构判断。
【解答】A.指南针就是一个小磁铁，故A不合题意；
B.电铃的主要结构为电磁铁，通电后，电磁铁吸引小锤敲打铃铛盖，此时电路断开，磁性消失，小锤在弹簧的拉力下离开铃铛盖回到原来位置，此时又接通电路，开始敲击第二次，故B符合题意；
C.白炽灯的灯丝为金属钨，故C不合题意；
D.光盘的主要材料为聚碳酸酯，故D不合题意。
故选B。
7．【答案】B
【知识点】电磁铁的其他应用
【解析】【解答】ACD、当电梯上没有站人时，对力敏电阻的压力变小，力敏电阻的阻值变大，电路中的电流变小，电磁铁的磁性变弱，达到一定程度，衔铁在左边弹簧的拉力作用下提起，使3与1接触，电动机和电阻R串联，使工作电路的电流变小，电动机两端的电压减小，转速变慢，电动机的实际功率变小，但额定功率不变，故A、C、D错误；B、力敏电阻受到压力时，阻值会发生变化，是由半导体材料制成，受到压力时其阻值变小，故B正确；故选B
【分析】本题中有两个电路，左侧为压敏电阻与电磁铁串联为控制电路，右侧为电动机的工作电路，当衔铁与触点1接触时，R与电机串联，当衔铁与触点2接触时，电阻R开路，电动机的电压增大。
8．【答案】D
【知识点】磁场对通电导线的作用
【解析】【分析】根据磁体对通电导线的作用分析。
【解答】发光的灯泡的灯丝中有电流经过，它在U形磁体的磁场中会受到力的作用而晃动，故D正确，而A、B、C错误。
故选D。
9．【答案】A
【知识点】磁场对通电导线的作用
【解析】【分析】根据“未消磁的标签通过超市安检门时，安检门上的线圈会产生电流”可知，这个设备的工作原理就是电磁感应，据此分析判断。
【解答】发电机的工作原理为电磁感应，故A符合题意；
电动机的工作原理为通电导体在磁场中受力运动，故B不合题意；
汽油机和柴油机的工作原理：燃料在气缸内燃烧，生成高温高压燃气推动活塞做功，故C、D不合题意。
故选A。
10．【答案】D
【知识点】直流电动机的构造原理与工作过程
【解析】【分析】电动机是依靠通电导体在磁场中所受的力来运转将电能转化为机械能的。
【解答】在“混合动力汽车”原理结构的示意图中，电池提供电能，汽油发动机将化学能转化为机械能，发电机将机械能转化为电能，发动机能将电能转化为机械能。
故答案为D.
11．【答案】B
【知识点】通电导体在磁场中的受力方向的判断
【解析】【分析】利用安培定则确定两个圆环侧面的磁极极性，再由同名磁极相互排斥、异名磁极相互吸引判断其相互作用。
【解答】根据图示中M环的电流方向和安培定则可知，M环的左侧是N极，右侧是S极。
同理可知，N环的左侧是N极，右侧是S极。
可见，M、N间是异名磁极相互吸引，所以两环相互靠近，故B正确，ACD错误。
故答案为：B。
12．【答案】B
【知识点】通电直导线周围的磁场
【解析】【分析】根据通电导线周围存在磁场的知识分析判断。
【解答】底座内的金属线圈通电后会产生磁场，这就是电流的磁效应，故B正确，而A、C、D错误。
故选B。
13．【答案】奥斯特；电流；强
【知识点】通电直导线周围的磁场
【解析】【分析】根据有关电流产生磁场的科学事实和影响电流周围磁场方向的因素分析解答。
【解答】1820年，丹麦物理学家奥斯特发现了电流的磁现象。通电导线周围存在磁场，电流产生的磁场方向与电流方向有关。距离直线电流越近，直线电流的磁场越强。
14．【答案】N
【知识点】通电螺线管的磁场
【解析】【解答】解：根据螺线管中电流的方向和线圈的绕向，利用安培定则可以确定螺线管的左端为N极，右端为S极．
当小磁针静止时，根据磁极间的作用规律可知，相互靠近的一定是异名磁极．因此可以确定小磁针的a端为N极，b端为S极；
故答案为：N．
【分析】利用螺线管中电流的方向和线圈的绕向，根据安培定则确定螺线管的NS极；然后利用磁极间的作用规律确定小磁针的N、S极
15．【答案】条形；电流
【知识点】通电螺线管的磁场
【解析】【分析】（1）根据课本的实验，利用通电螺线管的周围小磁针的排布情况可以确定通电螺线管的磁场情况；
（2）根据课本关于通电螺线管的磁极的基础知识的描述可以确定其磁极是由什么来方向决定的。
【解答】
（1）由课本实验知，通电螺线管的周围小磁针的排布情况与条形磁铁的排布情况一致，所以可以确定其周围的磁场与条形磁铁的磁场一致。
（2）由课本基础知识可知，通电螺线管的磁极是由通过它的电流方向和线圈绕向来确定的，对于绕向固定的螺线管，其磁极是由电流方向来决定的。当电流方向改变时，其磁场方向也随之改变。
故答案为：条形 电流
16．【答案】纸外；南北
【知识点】通电直导线周围的磁场；右手螺旋定则
【解析】【分析】右手螺旋定则也可以用来判断直线电流的磁场方向，只是需让大拇指指向电流方向，四指弯曲的方向就是直线电流产生的磁场方向。
【解答】当水平导线中通有如图所示的电流时，直线电流产生的磁场方向为N极指向纸外，故小磁针的S极将偏向纸外；要使实验效果更加明显应使通电导线沿南北方向放置。
故答案为：纸外；南北
17．【答案】匝数；电流；越强；铁芯；增强
【知识点】影响电磁铁磁性强弱的因素
【解析】【分析】根据影响通电螺线管磁场强弱的因素解答。
【解答】通电螺线管线圈的匝数越多，电流越大，线圈的磁性越强；插入铁芯，线圈的磁性增强。
18．【答案】电流的通断；电流大小；电流方向
【知识点】电磁铁的构造和原理
【解析】【分析】根据电磁铁的特点解答。
【解答】电磁铁产生的磁场的有无可以用电流的通断来控制，磁场的强弱可以通过改变电流大小来调节，磁场方向的改变可以通过改变电流方向来实现。
19．【答案】电流方向；电流大小
【知识点】电磁铁的构造和原理
【解析】【分析】根据电磁铁的优点解答。
【解答】电磁铁的优点：磁性有无由电流通断来控制，磁极方向由电流方向来控制，磁性强弱由电流大小、线圈的匝数、有无铁芯来控制。
20．【答案】变小；变大
【知识点】欧姆定律及其应用；电磁继电器的组成、原理和特点
【解析】【分析】电磁继电器是一种电子控制器件，它具有控制系统（又称输入回路）和被控制系统（又称输出回路），通常应用于自动控制电路中，它实际上是用较小的电流、较低的电压去控制较大电流、较高的电压的一种“自动开关”。
【解答】由电路图可知，电梯运动较慢时，说明电动机和电阻R1串联接入，当有人站立时，电梯运动变快，说明工作电路只有电动机工作，即电阻R1断路，衔铁被吸下与2连接，电磁铁的磁性在增强，则压敏电阻R的阻值减小，通过电磁铁的电流增大；工作电路由于总电阻减小，则通过电动机的电流增大；
故答案为：变小；变大。
21．【答案】低；弱；高；强
【知识点】电磁继电器的组成、原理和特点
【解析】【分析】电磁继电器的实质是一个间接开关，它可以用低电压、弱电流的控制电路来控制高电压、强电流的工作电路，它还可以实现自动控制。
【解答】电磁继电器是利用低电压、弱电流电路的通断，来间接地控制高电压、强电流电路的装置．因此电磁继电器就是利用电磁铁来控制工作电路的一种开关。
故答案为：低 弱 高 强
22．【答案】（1）弱
（2）小
【知识点】影响电磁铁磁性强弱的因素；磁场对通电导线的作用
【解析】【分析】（1）电梯的运行速度与通过它的电流大小有关，根据压敏电阻的阻值变化分析电流的大小变化即可；
（2）电动机的转速与电流大小有关，据此分析解答。
【解答】（1）当人走下电梯时，压敏电阻受到的压力减小，则它的阻值减小，那么电路的总电阻减小，而总电流增大，因此电磁铁的磁性变弱；
（2）通过电动机的电流变小，则它的转速变小。
23．【答案】改变电流的方向（或改变磁场方向）；增大电流（或增强磁场或增大电流的同时增强磁场）
【知识点】直流电动机的构造原理与工作过程
【解析】【解答】直流电动机中线圈转动的方向与电流的方向和磁场的方向有关．两者中任何一个因素发生改变，线圈运动方向就会发生改变；二者同时改变时，电动机转动方向不变。影响电动机转动速度的因素有磁场的强弱、线圈的匝数、线圈电阻和通过线圈的电流等。故答案为：改变电流的方向（或改变磁场方向）；增大电流（或增强磁场或增大电流的同时增强磁场）
【分析】直流电动机是利用通电线圈在磁场中受力转动的原理制成的，线圈受力的方向与线圈中电流的方向和磁场的方向有关，改变其中任意一个方向，线圈受力的方向随之改变，但同时改变电流和磁场的方向，线圈受力的方向不改变。电动机的转速由电动机线圈受到的磁场力决定，据此分析。
24．【答案】磁场方向；电流方向；改变；不变
【知识点】通电导体在磁场中的受力方向的判断
【解析】【分析】根据通电导体在磁场中受力方向的影响因素的知识分析解答。
【解答】通电导体在磁场中的受力方向与磁场方向和电流方向有关。如果改变其中一个量的方向，则受力方向将改变；如果两个量的方向同时发生改变，则受力的方向将不变。
25．【答案】解：已知螺线管的上端为N极，根据磁极间的相互作用可知，小磁针的上端为S极，下端为N极，
根据线圈的绕向利用安培定则可以确定螺线管中电流是从螺线管的下端流入上端流出．则电源的上端为负极，下端为正极．
如下图所示：
【知识点】通电螺线管的极性和电流方向的判断
【解析】【解答】已知螺线管的上端为N极，根据磁极间的相互作用可确定小磁针的NS极；
利用线圈的绕向和螺线管的N、S极，结合安培定则可以确定螺线管中电流的方向，进一步可以得到电源的正负极．
【分析】解决此题关键要抓住此题的突破口：螺线管的上端为N极．然后利用相关知识解决磁感线的方向、小磁针的N极、电源的正负极．
26．【答案】
【知识点】通电螺线管的极性和电流方向的判断
【解析】【解答】已知螺线管的左端为N极，右端为S极，则由右手螺旋定则可知螺线管中电流由右侧流入，左侧流出；
磁感线在磁体的周围从N极出发回到S极，所以磁感线的方向向右，如图所示：
【分析】已知螺线管的磁极，由右手螺旋定则可知通电螺线管的电流方向．根据磁感线的特点可以确定磁感线的方向．
27．【答案】接通触点使控制电路中有电流通过，电磁铁有磁性；衔铁被吸下，接通触点使工作电路中有电流通过；电灯亮、电铃响，发出警报
【知识点】电磁铁的其他应用
【解析】【分析】根据图片，结合电磁铁的工作原理，对火警自动报警器的工作过程进行分析解答。
【解答】当发生火警时，
（1）温度升高使双层金属片（铜）向下弯曲；
（2）接通触点使控制电路中有电流通过，电磁铁有磁性；
（3）衔铁被吸下，接通触点使工作电路中有电流通过；
（4）电灯亮、电铃响，发出警报。
试题分析部分
1、试卷总体分布分析
总分：102分
分值分布 客观题（占比） 52.0(51.0%)
主观题（占比） 50.0(49.0%)
题量分布 客观题（占比） 18(66.7%)
主观题（占比） 9(33.3%)
2、试卷题量分布分析
大题题型 题目量（占比） 分值（占比）
选择题 12(44.4%) 24.0(23.5%)
填空题 12(44.4%) 62.0(60.8%)
解答题 3(11.1%) 16.0(15.7%)
3、试卷难度结构分析
序号 难易度 占比
1 普通 (7.4%)
2 容易 (92.6%)
4、试卷知识点分析
序号 知识点（认知水平） 分值（占比） 对应题号
1 电磁铁的其他应用 10.0(9.8%) 6,7,27
2 通电螺线管的磁场 6.0(5.9%) 14,15
3 电磁继电器的组成、原理和特点 12.0(11.8%) 20,21
4 通电导体在磁场中的受力方向的判断 10.0(9.8%) 11,24
5 影响电磁铁磁性强弱的因素 16.0(15.7%) 1,2,17,22
6 通电螺线管的极性和电流方向的判断 12.0(11.8%) 3,25,26
7 右手螺旋定则 4.0(3.9%) 16
8 欧姆定律及其应用 4.0(3.9%) 20
9 电磁铁的构造和原理 14.0(13.7%) 4,5,18,19
10 直流电动机的构造原理与工作过程 6.0(5.9%) 10,23
11 通电直导线周围的磁场 12.0(11.8%) 12,13,16
12 磁场对通电导线的作用 6.0(5.9%) 8,9,22
