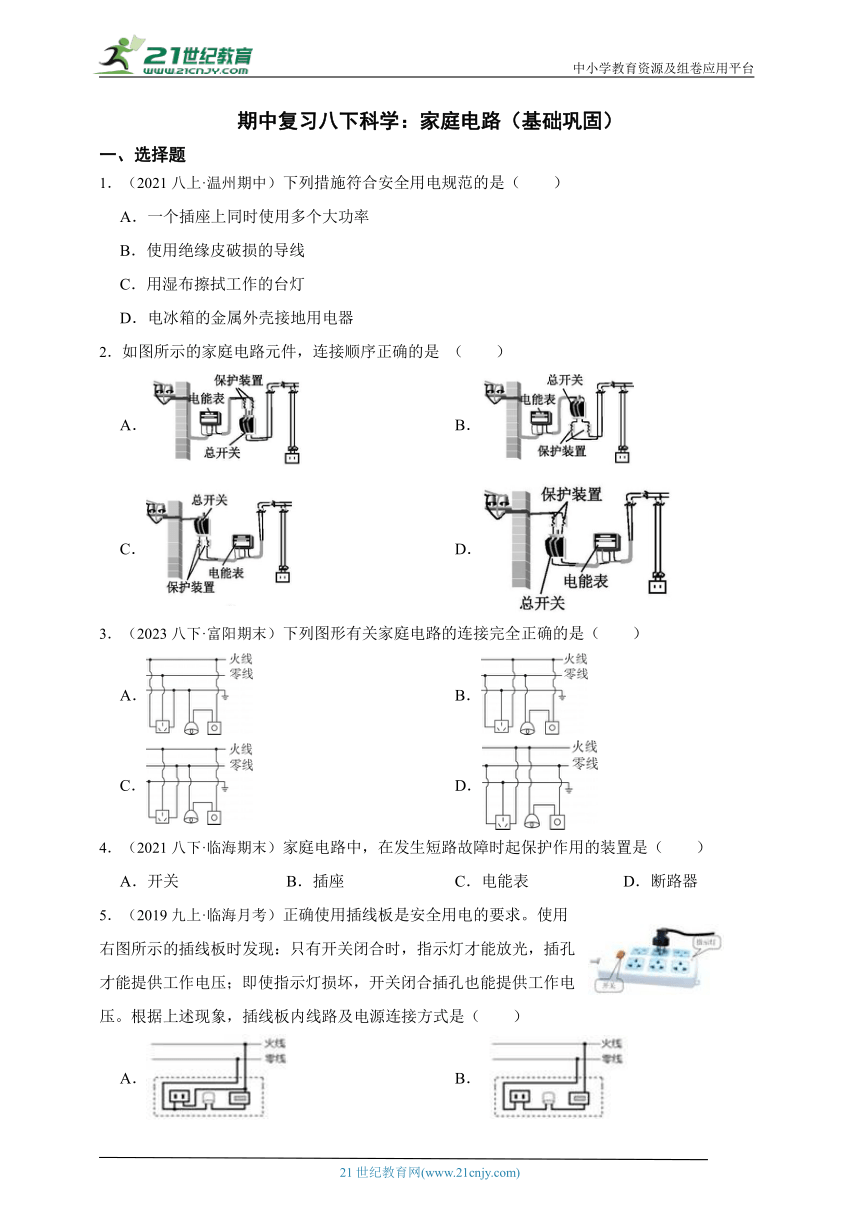

期中复习八下科学：家庭电路（基础巩固）
一、选择题
1．（2021八上·温州期中）下列措施符合安全用电规范的是（　　）
A．一个插座上同时使用多个大功率
B．使用绝缘皮破损的导线
C．用湿布擦拭工作的台灯
D．电冰箱的金属外壳接地用电器
2．如图所示的家庭电路元件，连接顺序正确的是 （　　）
A． B．
C． D．
3．（2023八下·富阳期末）下列图形有关家庭电路的连接完全正确的是（　　）
A． B．
C． D．
4．（2021八下·临海期末）家庭电路中，在发生短路故障时起保护作用的装置是（　　）
A．开关 B．插座 C．电能表 D．断路器
5．（2019九上·临海月考）正确使用插线板是安全用电的要求。使用右图所示的插线板时发现：只有开关闭合时，指示灯才能放光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压。根据上述现象，插线板内线路及电源连接方式是（　　）
A． B．
C． D．

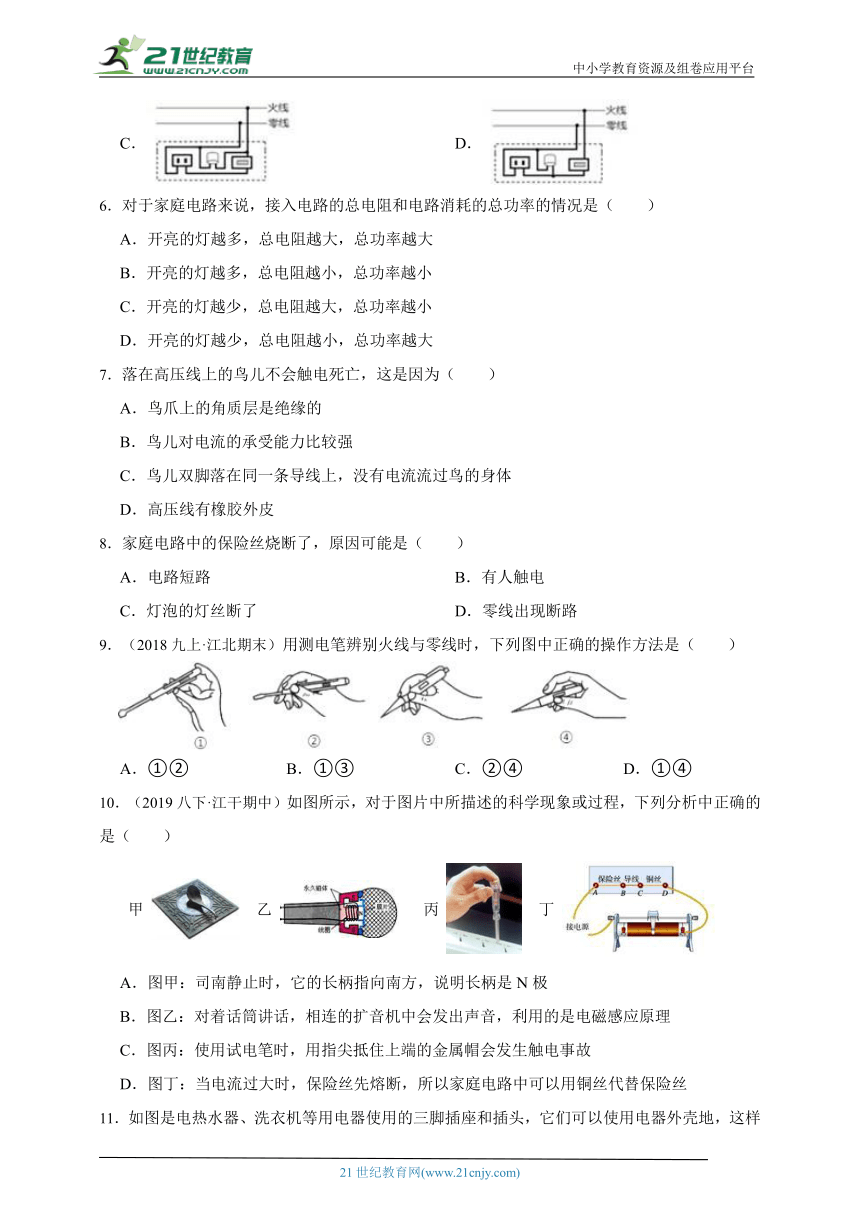

6．对于家庭电路来说，接入电路的总电阻和电路消耗的总功率的情况是（　　）
A．开亮的灯越多，总电阻越大，总功率越大
B．开亮的灯越多，总电阻越小，总功率越小
C．开亮的灯越少，总电阻越大，总功率越小
D．开亮的灯越少，总电阻越小，总功率越大
7．落在高压线上的鸟儿不会触电死亡，这是因为（　　）
A．鸟爪上的角质层是绝缘的
B．鸟儿对电流的承受能力比较强
C．鸟儿双脚落在同一条导线上，没有电流流过鸟的身体
D．高压线有橡胶外皮
8．家庭电路中的保险丝烧断了，原因可能是（　　）
A．电路短路 B．有人触电
C．灯泡的灯丝断了 D．零线出现断路
9．（2018九上·江北期末）用测电笔辨别火线与零线时，下列图中正确的操作方法是（　　）
A．①② B．①③ C．②④ D．①④
10．（2019八下·江干期中）如图所示，对于图片中所描述的科学现象或过程，下列分析中正确的是（　　）
甲 乙 丙 丁
A．图甲：司南静止时，它的长柄指向南方，说明长柄是N极
B．图乙：对着话筒讲话，相连的扩音机中会发出声音，利用的是电磁感应原理
C．图丙：使用试电笔时，用指尖抵住上端的金属帽会发生触电事故
D．图丁：当电流过大时，保险丝先熔断，所以家庭电路中可以用铜丝代替保险丝

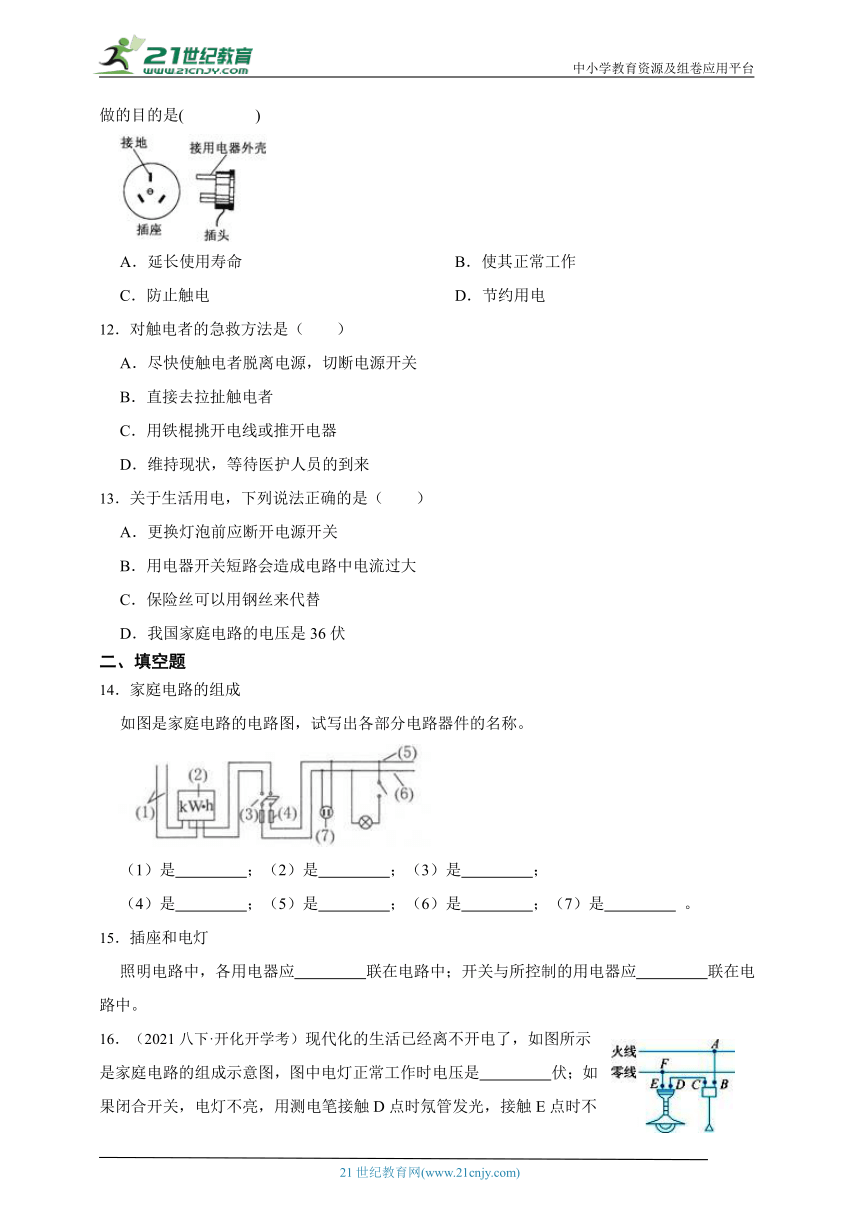

11．如图是电热水器、洗衣机等用电器使用的三脚插座和插头，它们可以使用电器外壳地，这样做的目的是( )
A．延长使用寿命 B．使其正常工作
C．防止触电 D．节约用电
12．对触电者的急救方法是（　　）
A．尽快使触电者脱离电源，切断电源开关
B．直接去拉扯触电者
C．用铁棍挑开电线或推开电器
D．维持现状，等待医护人员的到来
13．关于生活用电，下列说法正确的是（　　）
A．更换灯泡前应断开电源开关
B．用电器开关短路会造成电路中电流过大
C．保险丝可以用钢丝来代替
D．我国家庭电路的电压是36伏
二、填空题
14．家庭电路的组成
如图是家庭电路的电路图，试写出各部分电路器件的名称。
（1）是　 　；（2）是　 　；（3）是　 　；
（4）是　 　；（5）是　 　；（6）是　 　；（7）是　 　 。
15．插座和电灯
照明电路中，各用电器应　 　联在电路中；开关与所控制的用电器应　 　联在电路中。

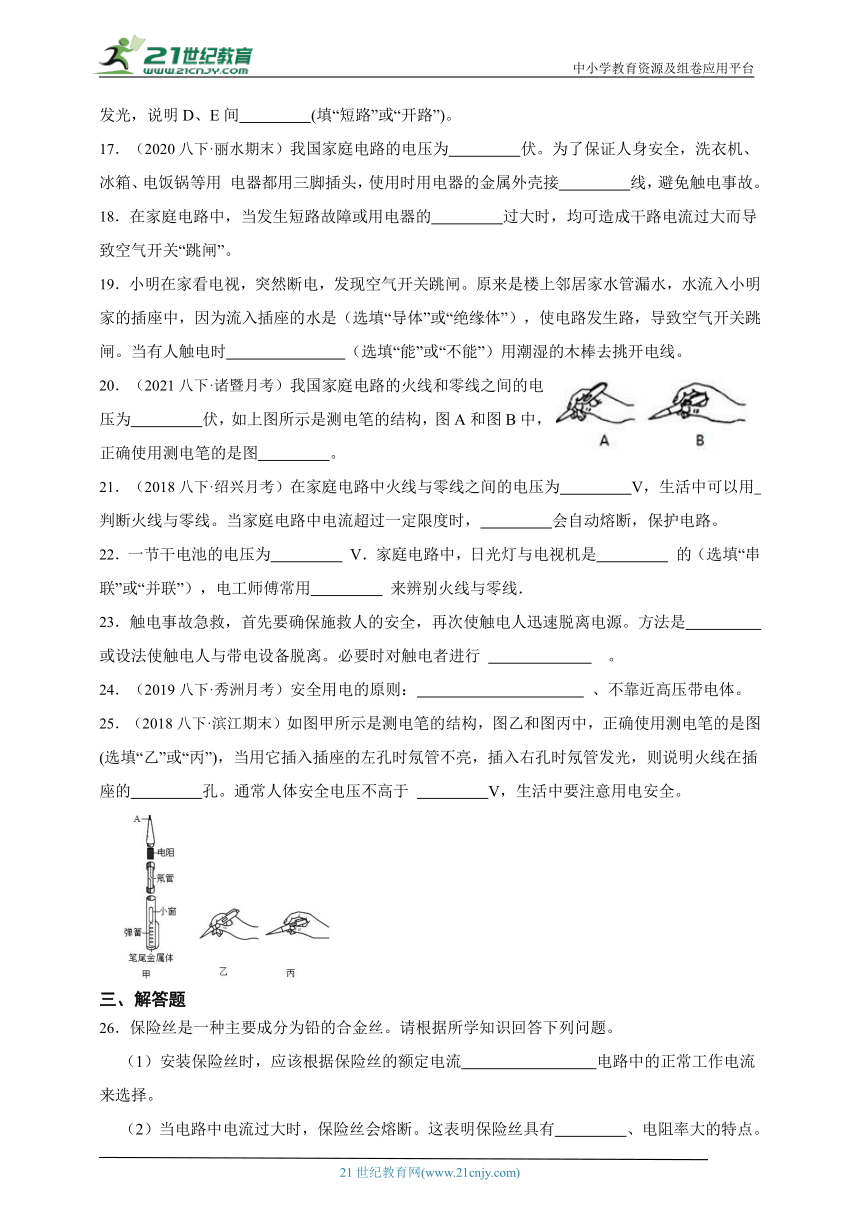

16．（2021八下·开化开学考）现代化的生活已经离不开电了，如图所示是家庭电路的组成示意图，图中电灯正常工作时电压是　 　伏；如果闭合开关，电灯不亮，用测电笔接触D点时氖管发光，接触E点时不发光，说明D、E间　 　(填“短路”或“开路”)。
17．（2020八下·丽水期末）我国家庭电路的电压为　 　伏。为了保证人身安全，洗衣机、冰箱、电饭锅等用 电器都用三脚插头，使用时用电器的金属外壳接　 　线，避免触电事故。
18．在家庭电路中，当发生短路故障或用电器的　 　过大时，均可造成干路电流过大而导致空气开关“跳闸”。
19．小明在家看电视，突然断电，发现空气开关跳闸。原来是楼上邻居家水管漏水，水流入小明家的插座中，因为流入插座的水是（选填“导体”或“绝缘体”），使电路发生路，导致空气开关跳闸。当有人触电时　 　（选填“能”或“不能”）用潮湿的木棒去挑开电线。
20．（2021八下·诸暨月考）我国家庭电路的火线和零线之间的电压为　 　伏，如上图所示是测电笔的结构，图A和图B中，正确使用测电笔的是图　 　。
21．（2018八下·绍兴月考）在家庭电路中火线与零线之间的电压为　 　V，生活中可以用　 　判断火线与零线。当家庭电路中电流超过一定限度时，　 　会自动熔断，保护电路。
22．一节干电池的电压为　 　 V．家庭电路中，日光灯与电视机是　 　 的（选填“串联”或“并联”），电工师傅常用　 　 来辨别火线与零线．
23．触电事故急救，首先要确保施救人的安全，再次使触电人迅速脱离电源。方法是　 　或设法使触电人与带电设备脱离。必要时对触电者进行 　 　 。
24．（2019八下·秀洲月考）安全用电的原则：　 　 、不靠近高压带电体。
25．（2018八下·滨江期末）如图甲所示是测电笔的结构，图乙和图丙中，正确使用测电笔的是图 　 　(选填“乙”或“丙”)，当用它插入插座的左孔时氖管不亮，插入右孔时氖管发光，则说明火线在插座的　 　孔。通常人体安全电压不高于 　 　V，生活中要注意用电安全。
三、解答题
26．保险丝是一种主要成分为铅的合金丝。请根据所学知识回答下列问题。
（1）安装保险丝时，应该根据保险丝的额定电流　 　电路中的正常工作电流来选择。
（2）当电路中电流过大时，保险丝会熔断。这表明保险丝具有　 　、电阻率大的特点。

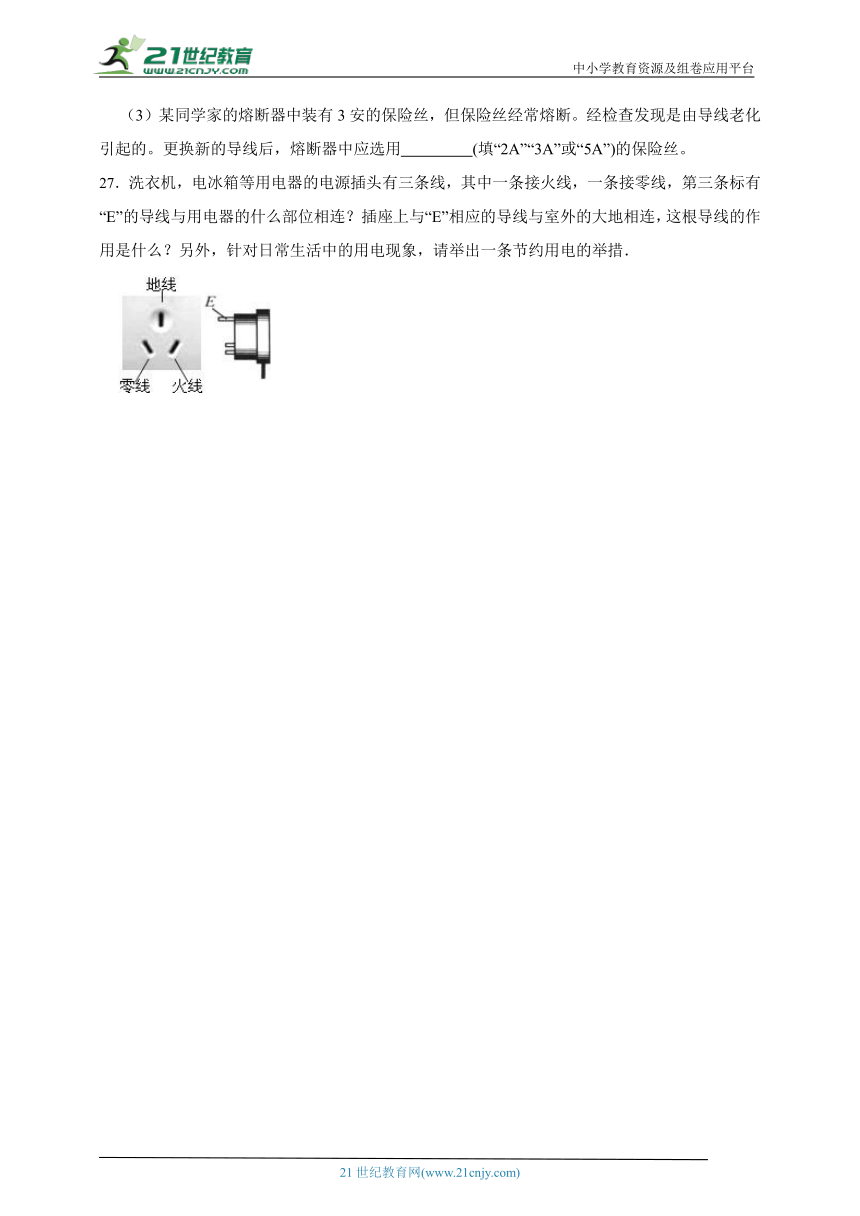

（3）某同学家的熔断器中装有3安的保险丝，但保险丝经常熔断。经检查发现是由导线老化引起的。更换新的导线后，熔断器中应选用　 　(填“2A”“3A”或“5A”)的保险丝。
27．洗衣机，电冰箱等用电器的电源插头有三条线，其中一条接火线，一条接零线，第三条标有“E”的导线与用电器的什么部位相连？插座上与“E”相应的导线与室外的大地相连，这根导线的作用是什么？另外，针对日常生活中的用电现象，请举出一条节约用电的举措．
答案解析部分
1．【答案】D
【知识点】安全用电原则
【解析】【分析】安全用电的原则： 不接触低压带电体， 不靠近高压带电体。根据用电的安全规范进行分析解答。
【解答】A.一个插座上同时使用多个大功率，会使总电流过大，错误。
B.使用绝缘皮破损的导线，不符合安全用电，错误。
C.用湿布擦拭工作的台灯，容易触电，不符合安全用电，错误。
D.电冰箱的金属外壳接地用电器，符合安全用电，正确。
故选D。
2．【答案】B
【知识点】家庭电路的组成与连接
【解析】【分析】根据家庭电路的组成知识判断。
【解答】在家庭电路中，从外到内依次为：进户线→电能表→总开关→保险丝→用电器，故B正确，而A、C、D错误。
故选B。
3．【答案】B
【知识点】家庭电路的组成与连接
【解析】【分析】家庭电路中电器的开关应与火线相连，插座应遵循左边孔连零线，右边孔连火线，上边孔连地线
【解答】A. 灯泡连接错误，灯泡一端连了地线，应连零线，A错误
B. 连接完全正确，B正确
C. 插座连接方式错误，左孔应连接零线，上孔连地线，右孔连火线，C错误
D. 开关连接错误，开关应与火线连接，D错误
故答案为：B
4．【答案】D
【知识点】家庭电路的组成与连接
【解析】【分析】根据各个电器元件的用途判断。
【解答】开关用于控制电路通断，插座用于连接各种家用电器，电能表用于测量消耗的电能，而断路器用于在发生短路故障时起保护作用，故D正确，而A、B、C错误。
故选D。
5．【答案】D
【知识点】家庭电路的组成与连接
【解析】【分析】题目信息为：只有开关闭合时，指示灯才能放光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压。由信息得出：开关为总控制，指示灯和插孔并联。
【解答】电路要求为：开关为总控制，指示灯和插孔并联，则D选项正确。
故答案为：D
6．【答案】C
【知识点】家庭电路的故障分析
【解析】【解答】家庭电路中各盏照明灯是并联的，开亮的灯越多，并联的支路越多，总电阻越小；反之，开亮的灯越少，并联的支路越少，总电阻越大；因为家庭电路的电压等于各用电器的额定电压，所以各用电器的实际功率等于额定功率，又因为电路中的总功率等于各用电器的实际功率之和，开亮的灯越多，电路消耗的总功率越大；反之开亮的灯越少，电路消耗的总功率越小。
【分析】本题考查家庭电路中的电路连接情况。
7．【答案】C
【知识点】家庭电路的故障分析
【解析】【解答】动物触电死亡，是由于有电流通过动物体内之故．高压线的“高压”，是指该导线与地之间(或者是与另外一条输电导线之间)有很高的电压．因此若用另一导体将这条高压线与地相接通(或者是与另外的一条输电线接通)时，则此导体中将出现很大的电流．但若此导体仅仅与一条高压线相接通而不与地或其他导线相通，则此导体中还是不会有电流．鸟站在高压线上正是这种情况，鸟身体中不会因此而有电流通过，故此时不会发生鸟触电死亡的现象．
【分析】并联电路的电压特点：在并联电路中，各支路两端的电压相等。
8．【答案】A
【知识点】家庭电路的故障分析
【解析】【分析】家庭电流中电流过大的原因有：短路、过载等
【解答】保险丝烧断了，说明电路中有很大的电流，C、D都属于断路，电路中没有电流，故C、D错，有人触电，是人接触了带电体，不会造成电路中电流很大，故B错，选A。
9．【答案】D
【知识点】测电笔的使用
【解析】【分析】测电笔的正确操作方法：手握测电笔的绝缘体部分，手掌或手指接触笔尾金属体。手不能接触笔尖金属部分。
【解答】测电笔在使用时，手握测电笔的绝缘体部分，手掌或手指接触笔尾金属体。所以操作1和4正确，D选项正确。
故选D
10．【答案】B
【知识点】磁场和磁感线；电磁感应；测电笔的使用；熔断器的作用及保险丝的选择方法
【解析】【分析】（1）司南静止时，指向北方的那端是N极，指向南方的一端是S极；
（2）扩音机的原理与发电机相同，都是利用了电磁感应原理；
（3）使用试电笔时，必须用指尖抵住上端的金属帽，这样火线才能通过测电笔中的极大的电阻和人体与大地相接，使氖管发光；
（4）保险丝必须用电阻率高、熔点低的物质制成。
【解答】A、司南静止时，它的长柄指向南方，说明长柄是S极，A不合题意；
B、对着话筒讲话，相连的扩音机中会发出声音，利用的是电磁感应原理，B符合题意；
C、使用试电笔时，必须用指尖抵住上端的金属帽，这样火线才能通过人体与大地相接，使氖管发光，由于测电笔中的电阻极大，通过的电流很微弱，人体不会触电，C不合题意；
D、当电流过大时，保险丝先熔断，保险丝必须用电阻率高、熔点低的物质制成，不能用熔点高，电阻率低的铜丝代替，D不合题意。
故答案为：B。
11．【答案】C
【知识点】插座的构造与工作方式
【解析】【分析】三孔插座中多出的一个孔是用来接地线的；目的就是为了防止触电。
【解答】三孔插座的接法是左零右火上接地，三脚插头的接法是中上的要与用电器外壳相连。当三脚插头插入三孔插座时，使金属外壳通过接地线与大地相连通，这样若用电器的金属外壳万一带电，电流会通过地线导入大地，防止造成触电事故的发生。
故答案为：C
12．【答案】A
【知识点】触电危害及常见的触电类型与预防
【解析】【分析】发现有人触电后，采取的措施不能让自己直接或间接再接触火线，以防止自己再触电．
【解答】解：当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，否则自己也会触电；不能用铁棍挑开电线或推开电器 ，因为铁棍是导体，会导致自己触电；也不可以喊人来处理，因为触电现象是较短时间内发生的事；故BCD不正确．
故选：A．
13．【答案】A
【知识点】触电危害及常见的触电类型与预防
【解析】【分析】本题考查生活用电知识，为了防止触电事故的发生，我们必须懂得并遵守安全用电的原则：不接触低压带电体（安全电压的带电体除外），不靠近高压带电体。
【解答】A.更换灯泡前应断开电源开关，以免发生触电事故。A符合题意。
B.用电器的开关短路仍然有电流经过用电器，不会造成短路而使电路的电流过大。B不符合题意。
C.钢丝的熔点高，当电流过大时不会熔断，因此不能做保险丝。C不符合题意。
D.我国家庭电路的电压是220V。D不符合题意。
故答案为A.
14．【答案】（1）进户线
（2）电能表
（3）总开关
（4）熔断器
（5）火线
（6）零线
（7）插座
【知识点】家庭电路的组成与连接
【解析】【分析】根据家庭电路的组成分析解答。
【解答】（1）是进户线；
（2）是电能表；
（3）是总开关；
（4）是熔断器；
（5）是火线；
（6）是零线；
（7）是插座。
15．【答案】并；串
【知识点】家庭电路的组成与连接
【解析】【分析】根据家庭电路的连接方法解答。
【解答】照明电路中，各用电器应并联在电路中；开关与所控制的用电器应串联在电路中。
16．【答案】220；开路
【知识点】家庭电路的组成与连接
【解析】【分析】（1）根据家庭电路电压的知识解答；
（2）根据家庭电路故障的判断方法解答。
【解答】（1）如图所示是家庭电路的组成示意图，图中电灯正常工作时电压是220伏.
（2）闭合开关后，灯泡不亮，D点与火线直接相连，那么测电笔接触D点发光是正常的。如果D和E是连通的，那么E点也与火线相连，测电笔接触时也应该发光。实际上E点不发光，那么D、E之间断路。
17．【答案】220；地
【知识点】家庭电路的组成与连接
【解析】【分析】根据电压的知识解答；根据家庭电路安全用电的知识解答。
【解答】我国家庭电路的电压为220伏。为了保证人身安全，洗衣机、冰箱、电饭锅等用 电器都用三脚插头，使用时用电器的金属外壳接地线，避免触电事故。
18．【答案】总功率
【知识点】家庭电路的故障分析
【解析】【解答】引起电路中电流过大的原因有两个：一是电路发生短路；二是用电器总功率过大，当电流过大时，空气开关会自动“跳闸”断开电路保护电路的用电器。
【分析】家庭电路电流过大的原因
19．【答案】导体短不能
【知识点】家庭电路的故障分析
【解析】【解答】纯水是绝缘体，如果水中含有杂质，会使水容易导电，所以流入插座的水容易导电，插座中的火线与零线接触，造成短路。有人触电时，可以利用干燥的木棒把电线挑开，因为干燥的木棒是绝缘体，但如果木棒上有水，会使木棒容易导电。
【分析】纯水是绝缘体，有杂质的水是导体；干燥的木棒是绝缘体，但有水的木棒会导电。
20．【答案】220；B
【知识点】电压；测电笔的使用
【解析】【分析】（1）根据对家庭电路电压的认识解答；
（2）根据测电笔的使用方法判断。
【解答】（1）我国家庭电路的火线和零线之间的电压为220V；
（2）在使用测电笔时，尾部的金属体必须与人体接触，则正确的图是B。
21．【答案】220V；测电笔；保险丝
【知识点】家庭电路的组成与连接；测电笔的使用
【解析】【分析】根据家庭电路的特点、测电笔的使用和保险丝的工作原理解答。
【解答】家庭电路中的进户线一般有两根，一根是火线，一根是零线。火线和零线之间的电压正常值为 220 伏。辨别火线和零线可用测电笔。当电流超过保险丝的额定电流时，保险丝会因过热而熔断，从而切断电路。
故答案为：220V；测电笔；保险丝
22．【答案】1.5；并联；测电笔
【知识点】家庭电路的组成与连接；测电笔的使用
【解析】【解答】一节干电池的电压为1.5V；电视机的工作电压为家庭电路中的电压为220V；
家庭电路中白炽灯与电视机是并联的，这样既可以保证它们都在额定电压下工作，同时又不会互相影响；
电工师傅常用测电笔（或试电笔）来鉴别火线与零线．
故答案为：1.5；并联；测电笔（或试电笔）．
【分析】①在家庭电路中，用电器之间是并联的，这样才会在工作时互不影响．同时了解家庭电路中的电压和干电池的电压可顺利解答．②电工师傅常用测电笔（或试电笔）来鉴别火线与零线．人在使用测电笔检查火线时，人体和测电笔中都有微弱的电流通过，微弱的电流能使氖管发光，但这个微弱的电流不会对人体造成危害．
23．【答案】切断电源；人工呼吸
【知识点】触电危害及常见的触电类型与预防
【解析】【分析】（1）触电分为两大类：家庭电路中的触电和高压触电．
（2）当有人触电时，必须先切断电源，再实施救治。
【解答】家庭电路中的触电，都是人体直接或间接与火线接触造成的；在家庭电路发生触电时，应当立即切断电源，或者用木棍、竹竿将电线挑开，迅速使触电人脱离电源。必要时对触电者进行人工呼吸。
故答案为：切断电源 人工呼吸
24．【答案】不接触低压带电体
【知识点】安全用电原则
【解析】【分析】低压带电体不接触就没有危险，高压带电体距离近了都会发生触电，据此解答即可。
【解答】安全用电的原则：不接触低压带电体、不靠近高压带电体。
故答案为：不接触低压带电体
25．【答案】丙；右；36
【知识点】家庭电路的组成与连接；测电笔的使用；安全用电原则
【解析】【分析】测电笔的用途：辨别火线和零线。容易导电的物体是导体，不容易导电的物体是绝缘体，笔尖属于导体，当笔尖接触火线时，人体电阻与试电笔电阻串联接在220V的电源上，测电笔内部有一个大电阻，是为了减小电流，起保护作用。
【解答】测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体，笔尖接触电线，氖管发光表明接触的是火线，不发光是零线，故图乙和图丙中正确使用测电笔的是图丙；插入右孔时氖管发光，则说明火线在插座的右孔；通常人体安全电压不高于36V。
故答案为：丙；右；36
26．【答案】（1）等于或稍大于
（2）熔点低
（3）3A
【知识点】熔断器的作用及保险丝的选择方法
【解析】【分析】 （1）选择保险丝的原则：保险丝的额定电流等于或稍大于电路中正常工作时的最大电流。
（2）保险丝是用熔点较低、电阻率较大的铅锑合金制成的，保险丝在电路中起保护电路的作用，防止电路电流过大而发生危险。
（3）据题可知，此时保险丝熔断是由于导线老化引起的，即可能是由于短路导致的，所以排除故障后，仍然选择相同规格的保险丝。
【解答】（1）据实际可知，保险丝的额定电流等于或稍大于电路中正常工作时的最大电流。
（2）保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，从而起到保护电路安全运行的作用，因此保险丝需要用电阻率大、熔点低的材料制作。
（3）据题可知，此时保险丝熔断是由于导线老化引起的，即可能是由于短路导致的，所以排除故障后，仍然选择相同规格的保险丝，即仍选择3A的保险丝。
27．【答案】解：三线插头的最上面那个应该与家用电器的金属外壳相连．这样插入三孔插座后，金属外壳就能够和大地连接起来了，一旦用电器漏电使金属外壳带电，能及时把电导走，防止发生触电事故．生活中节约用电的举措有：夏天把空调致冷的温度调高一些；用电器长时间不用时切断电源；养成随手关灯的习惯等．
【知识点】插座的构造与工作方式
【解析】【解答】（1）洗衣机、电冰箱等家用电器的电源插头有三条线，其中一条接火线（L），一条接零（N），第三条线接用电器的金属外壳（E），插座上对应插孔的导线应该与室外的大地相连．可防止因用电器外壳漏电而触电．
（2）结合生活实际可举出节约用电的举措．
【分析】理解用电器为什么使用三脚插头和三孔插座，掌握三孔插座的接法．同时养成节约用电的好习惯，掌握一些生活中的节电技巧．
试题分析部分
1、试卷总体分布分析
总分：85分
分值分布 客观题（占比） 56.0(65.9%)
主观题（占比） 29.0(34.1%)
题量分布 客观题（占比） 21(77.8%)
主观题（占比） 6(22.2%)
2、试卷知识点分析
序号 知识点（认知水平） 分值（占比） 对应题号
1 安全用电原则 10.0(11.8%) 1,24,25
2 触电危害及常见的触电类型与预防 8.0(9.4%) 12,13,23
3 插座的构造与工作方式 7.0(8.2%) 11,27
4 家庭电路的组成与连接 45.0(52.9%) 2,3,4,5,14,15,16,17,21,22,25
5 熔断器的作用及保险丝的选择方法 5.0(5.9%) 10,26
6 电压 4.0(4.7%) 20
7 电磁感应 2.0(2.4%) 10
8 测电笔的使用 26.0(30.6%) 9,10,20,21,22,25
9 家庭电路的故障分析 10.0(11.8%) 6,7,8,18,19
10 磁场和磁感线 2.0(2.4%) 10
