浙教版科学八下期中复习:家庭电路(能力提升)

资源简介

中小学教育资源及组卷应用平台

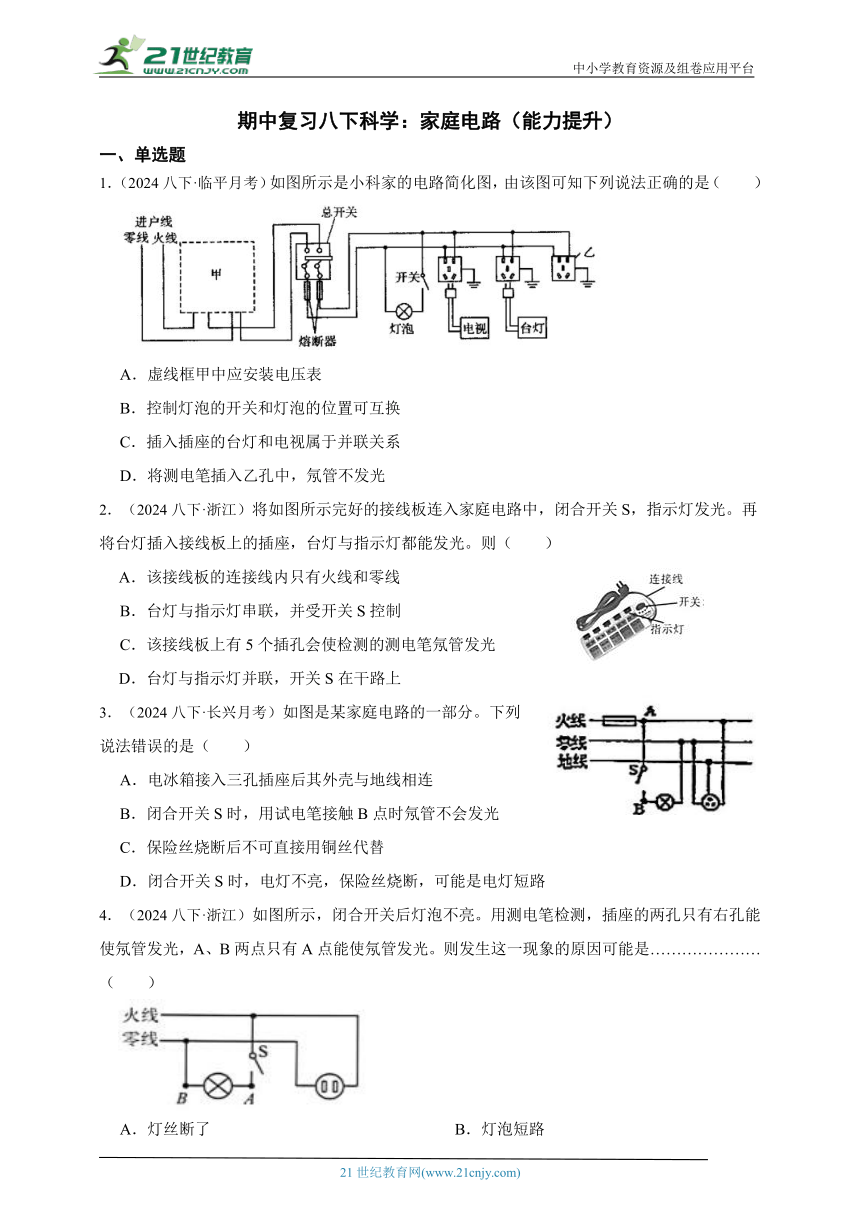

期中复习八下科学:家庭电路(能力提升)
一、单选题
1.(2024八下·临平月考)如图所示是小科家的电路简化图,由该图可知下列说法正确的是(  )
A.虚线框甲中应安装电压表
B.控制灯泡的开关和灯泡的位置可互换
C.插入插座的台灯和电视属于并联关系
D.将测电笔插入乙孔中,氖管不发光
2.(2024八下·浙江)将如图所示完好的接线板连入家庭电路中,闭合开关S,指示灯发光。再将台灯插入接线板上的插座,台灯与指示灯都能发光。则(  )
A.该接线板的连接线内只有火线和零线
B.台灯与指示灯串联,并受开关S控制
C.该接线板上有5个插孔会使检测的测电笔氖管发光
D.台灯与指示灯并联,开关S在干路上
3.(2024八下·长兴月考)如图是某家庭电路的一部分。下列说法错误的是(  )
A.电冰箱接入三孔插座后其外壳与地线相连
B.闭合开关S时,用试电笔接触B点时氖管不会发光
C.保险丝烧断后不可直接用铜丝代替
D.闭合开关S时,电灯不亮,保险丝烧断,可能是电灯短路
4.(2024八下·浙江)如图所示,闭合开关后灯泡不亮。用测电笔检测,插座的两孔只有右孔能使氖管发光,A、B两点只有A点能使氖管发光。则发生这一现象的原因可能是…………………(  )
A.灯丝断了 B.灯泡短路
C.开关接触不良 D.插座短路

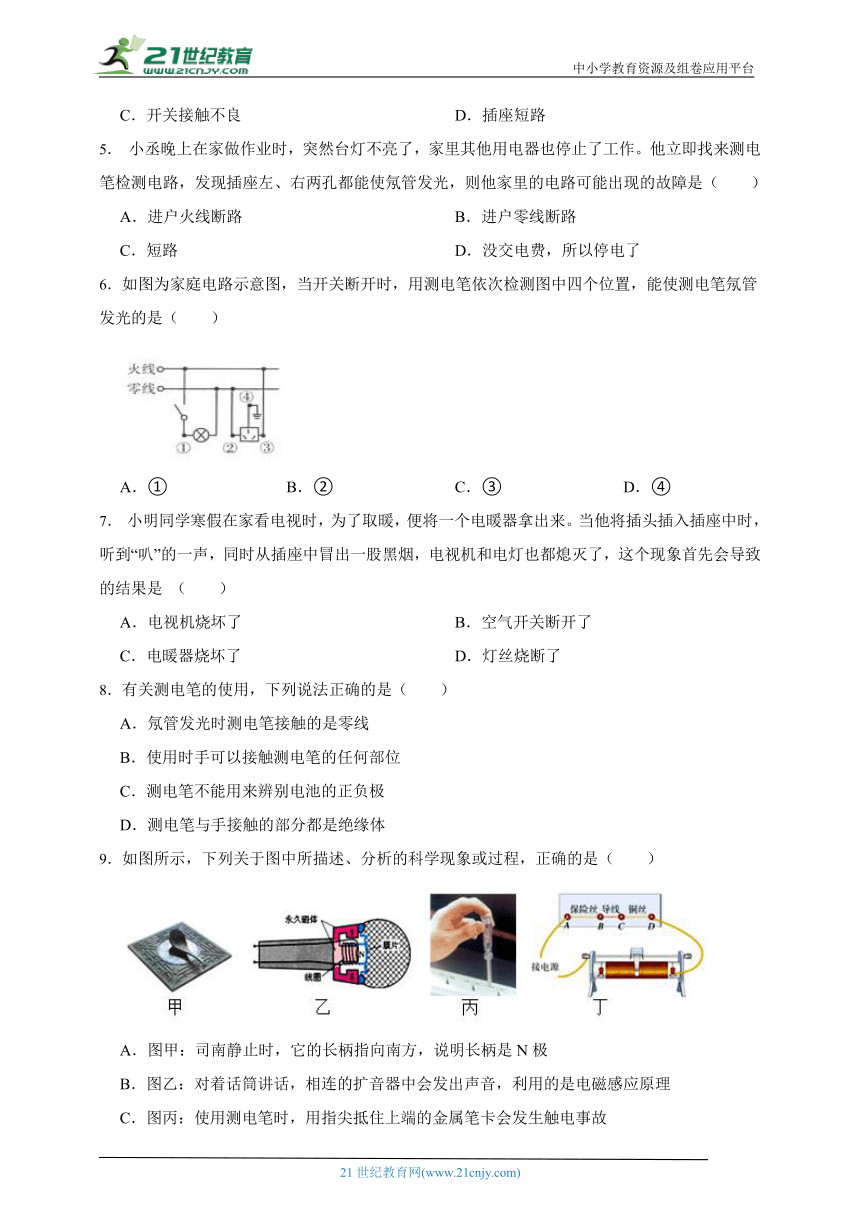

5. 小丞晚上在家做作业时,突然台灯不亮了,家里其他用电器也停止了工作。他立即找来测电笔检测电路,发现插座左、右两孔都能使氖管发光,则他家里的电路可能出现的故障是(  )
A.进户火线断路 B.进户零线断路
C.短路 D.没交电费,所以停电了
6.如图为家庭电路示意图,当开关断开时,用测电笔依次检测图中四个位置,能使测电笔氖管发光的是(  )
A.① B.② C.③ D.④
7. 小明同学寒假在家看电视时,为了取暖,便将一个电暖器拿出来。当他将插头插入插座中时,听到“叭”的一声,同时从插座中冒出一股黑烟,电视机和电灯也都熄灭了,这个现象首先会导致的结果是 (  )
A.电视机烧坏了 B.空气开关断开了
C.电暖器烧坏了 D.灯丝烧断了
8.有关测电笔的使用,下列说法正确的是(  )
A.氖管发光时测电笔接触的是零线
B.使用时手可以接触测电笔的任何部位
C.测电笔不能用来辨别电池的正负极
D.测电笔与手接触的部分都是绝缘体
9.如图所示,下列关于图中所描述、分析的科学现象或过程,正确的是(  )
A.图甲:司南静止时,它的长柄指向南方,说明长柄是N极
B.图乙:对着话筒讲话,相连的扩音器中会发出声音,利用的是电磁感应原理
C.图丙:使用测电笔时,用指尖抵住上端的金属笔卡会发生触电事故
D.图丁:当电流过大时,保险丝先熔断,所以家庭电路中可以用铜丝代替保险丝

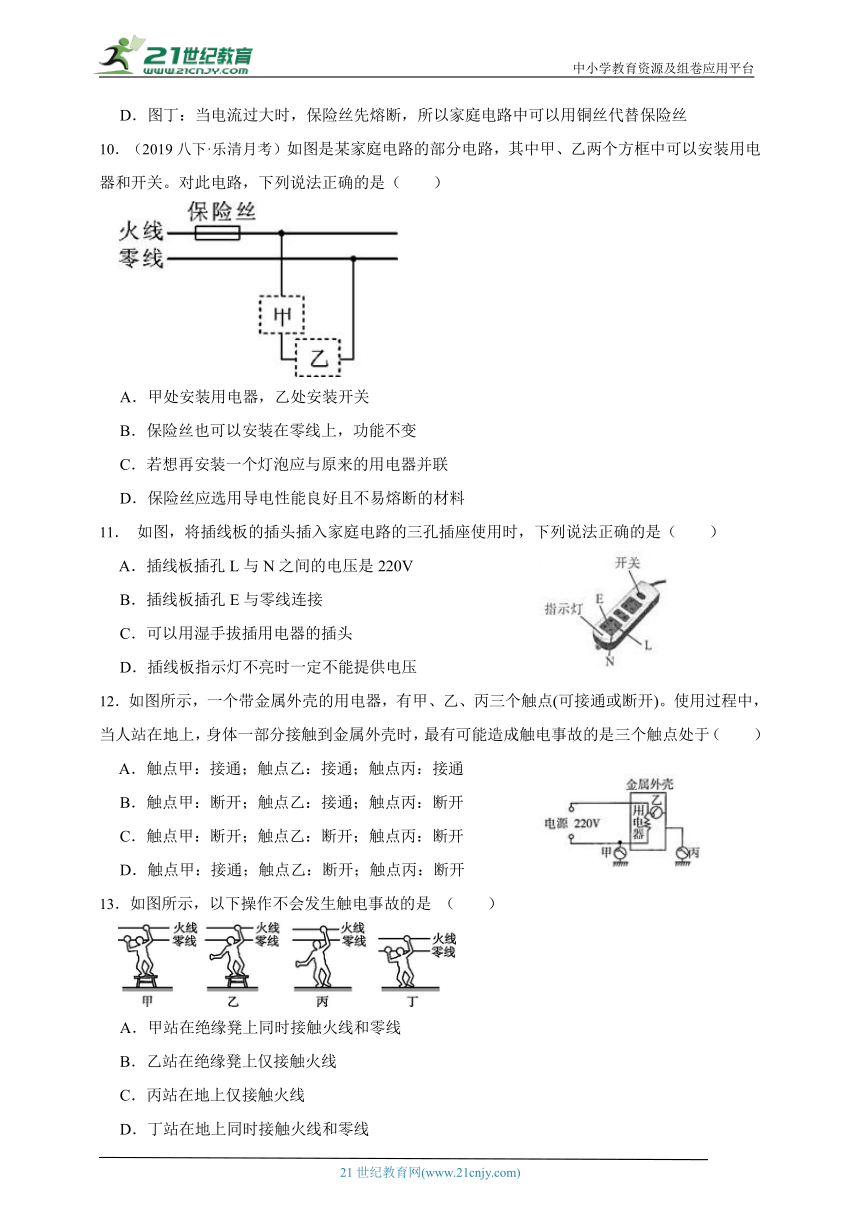

10.(2019八下·乐清月考)如图是某家庭电路的部分电路,其中甲、乙两个方框中可以安装用电器和开关。对此电路,下列说法正确的是(  )
A.甲处安装用电器,乙处安装开关
B.保险丝也可以安装在零线上,功能不变
C.若想再安装一个灯泡应与原来的用电器并联
D.保险丝应选用导电性能良好且不易熔断的材料
11. 如图,将插线板的插头插入家庭电路的三孔插座使用时,下列说法正确的是(  )
A.插线板插孔L与N之间的电压是220V
B.插线板插孔E与零线连接
C.可以用湿手拔插用电器的插头
D.插线板指示灯不亮时一定不能提供电压
12.如图所示,一个带金属外壳的用电器,有甲、乙、丙三个触点(可接通或断开)。使用过程中,当人站在地上,身体一部分接触到金属外壳时,最有可能造成触电事故的是三个触点处于(  )
A.触点甲:接通;触点乙:接通;触点丙:接通
B.触点甲:断开;触点乙:接通;触点丙:断开
C.触点甲:断开;触点乙:断开;触点丙:断开
D.触点甲:接通;触点乙:断开;触点丙:断开
13.如图所示,以下操作不会发生触电事故的是 (  )
A.甲站在绝缘凳上同时接触火线和零线
B.乙站在绝缘凳上仅接触火线
C.丙站在地上仅接触火线
D.丁站在地上同时接触火线和零线

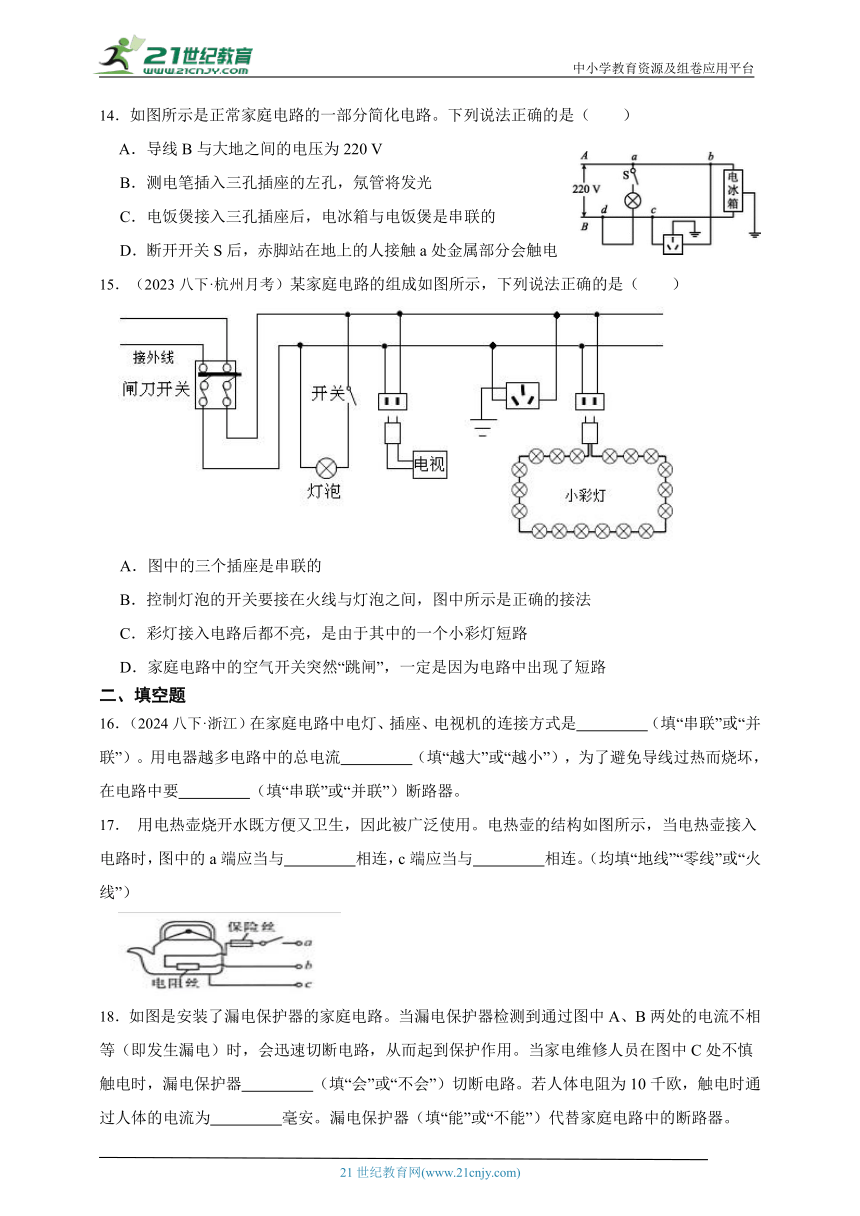

14.如图所示是正常家庭电路的一部分简化电路。下列说法正确的是(  )
A.导线B与大地之间的电压为220 V
B.测电笔插入三孔插座的左孔,氖管将发光
C.电饭煲接入三孔插座后,电冰箱与电饭煲是串联的
D.断开开关S后,赤脚站在地上的人接触a处金属部分会触电
15.(2023八下·杭州月考)某家庭电路的组成如图所示,下列说法正确的是(  )
A.图中的三个插座是串联的
B.控制灯泡的开关要接在火线与灯泡之间,图中所示是正确的接法
C.彩灯接入电路后都不亮,是由于其中的一个小彩灯短路
D.家庭电路中的空气开关突然“跳闸”,一定是因为电路中出现了短路
二、填空题
16.(2024八下·浙江)在家庭电路中电灯、插座、电视机的连接方式是   (填“串联”或“并联”)。用电器越多电路中的总电流   (填“越大”或“越小”),为了避免导线过热而烧坏,在电路中要   (填“串联”或“并联”)断路器。
17. 用电热壶烧开水既方便又卫生,因此被广泛使用。电热壶的结构如图所示,当电热壶接入电路时,图中的a端应当与   相连,c端应当与   相连。(均填“地线”“零线”或“火线”)
18.如图是安装了漏电保护器的家庭电路。当漏电保护器检测到通过图中A、B两处的电流不相等(即发生漏电)时,会迅速切断电路,从而起到保护作用。当家电维修人员在图中C处不慎触电时,漏电保护器   (填“会”或“不会”)切断电路。若人体电阻为10千欧,触电时通过人体的电流为   毫安。漏电保护器(填“能”或“不能”)代替家庭电路中的断路器。

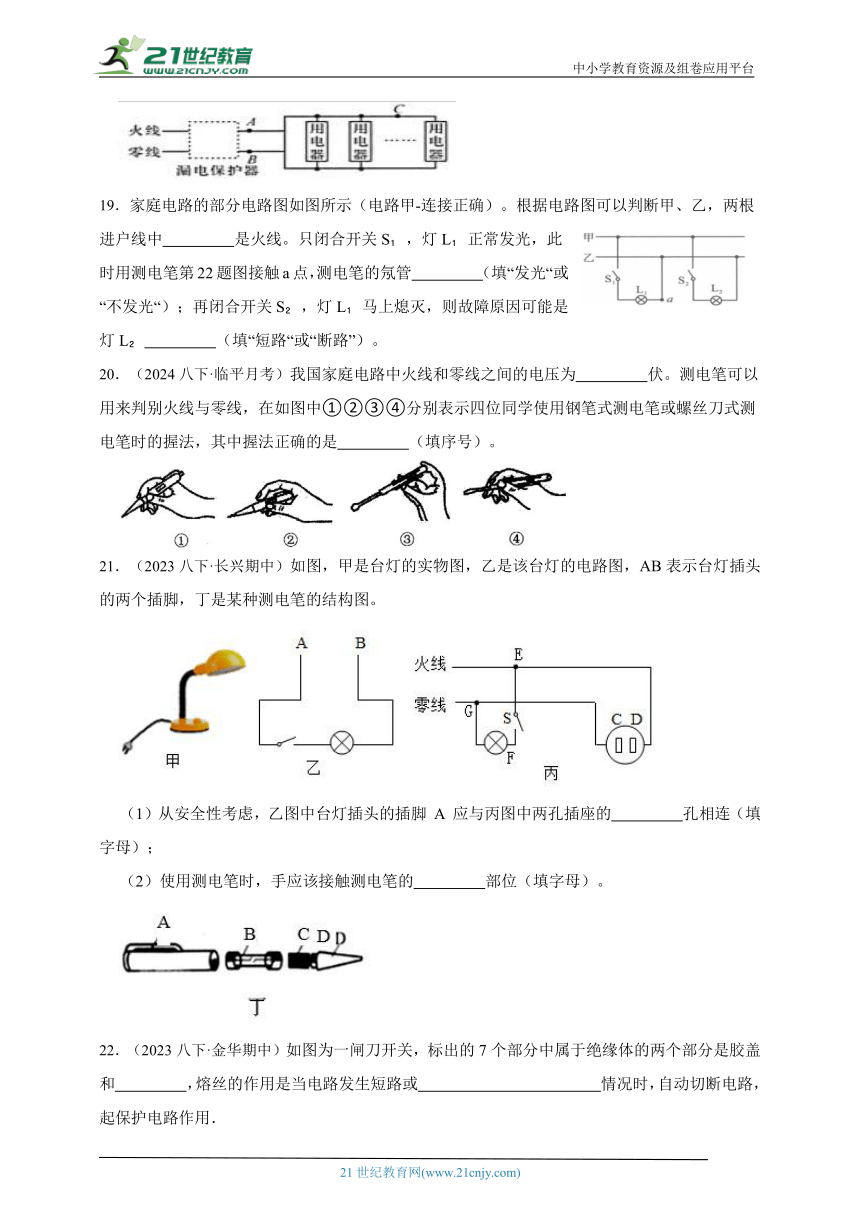

19.家庭电路的部分电路图如图所示(电路甲-连接正确)。根据电路图可以判断甲、乙,两根进户线中   是火线。只闭合开关S ,灯L 正常发光,此时用测电笔第22题图接触a点,测电笔的氖管   (填“发光“或“不发光“);再闭合开关S ,灯L 马上熄灭,则故障原因可能是灯L    (填“短路“或“断路”)。
20.(2024八下·临平月考)我国家庭电路中火线和零线之间的电压为   伏。测电笔可以用来判别火线与零线,在如图中①②③④分别表示四位同学使用钢笔式测电笔或螺丝刀式测电笔时的握法,其中握法正确的是   (填序号)。
21.(2023八下·长兴期中)如图,甲是台灯的实物图,乙是该台灯的电路图,AB表示台灯插头的两个插脚,丁是某种测电笔的结构图。
(1)从安全性考虑,乙图中台灯插头的插脚 A 应与丙图中两孔插座的   孔相连(填字母);
(2)使用测电笔时,手应该接触测电笔的   部位(填字母)。
22.(2023八下·金华期中)如图为一闸刀开关,标出的7个部分中属于绝缘体的两个部分是胶盖和   ,熔丝的作用是当电路发生短路或   情况时,自动切断电路,起保护电路作用.
23.(2021八下·绍兴期中)断路器具有方便、安全的特点,家庭中常用它来代替闸刀开关和熔断器。
(1)断路器   联在火线上,其主要作用是当电路中电流   (填“过大”或“过小”)时,切断电路,从而起到保护电路的作用;
(2)如图是某种断路器的工作原理图,它的工作顺序是   。
①弹簧装置脱开 ②电流过大,双层金属片发热过多
③接触断开 ④双层金属片弯曲,触动弹簧装置
24.(2023八下·舟山期中)仔细观察家里电饭锅、洗农机等所用的插头,我们会发现有一根插头要长一些,如图所示。那么,较长的那根插头接的是     (填“火线”“零线”或“地线”),你认为这根插头做长点的主要目的是   。
25.(2024八下·长兴月考)下表提供了一组部分人的人体电阻平均数据:
测量项目 完全干燥时 出汗或潮湿时
编号 电阻/千欧 编号 电阻/千欧
手与手之间 ① 200 ④ 5
手与脚之间 ② 300 ⑤ 8
手与塑料鞋底之间 ③ 8000 ⑥ 10
根据表中数据回答以下问题:
(1)人的安全电压一般是   。
(2)若对人安全的电流是20毫安以下,当人在家庭电路中触电时,表中哪几项是十分危险的    (填编号)
三、解答题
26.随着家庭的各种电子设备的增加,很多插排增加了为电子设备充电的 USB接口,减少了日常给电子设备找“充电器”的现象。通过拆解发现,插排内部除了提供普通三孔插座外,还内置了一个 USB供电模块,通过两根线和家庭电路相连,三孔插座和供电模块由总开关控制,并且可以独立工作,请在图中用笔画线代替导线将图补充完整。
27. 家庭照明灯的一种按键开关上常有一个指示灯。当开关闭合时,照明灯发光;开关断开时,照明灯熄灭,指示灯会发出微弱光,以便夜间显示开关的位置,如图所示。则图中灯    (填“甲”或“乙”)是指示灯。下图是漏电保护器的试验电路,由一只试验开关S与电阻R 组成,闭合试验开关S就能模拟漏电情形,试验电路的连接符合要求的是    。
A.B.C.D.
28. 下表提供了一组部分人的人体电阻平均数据:
测量项目 完全干燥时 出汗或潮湿时
编号 电阻/千欧 编号 电阻/千欧
手与手之间 ① 200 ④ 5
手与脚之间 ② 300 ⑤ 8
手与塑料鞋 底之间 ③ 8000 ⑥ 10
根据表中数据回答以下问题:
(1)从表中可看出干燥时手与手之间的电阻大约是潮湿时的   倍。
(2)若对人安全的电流是25 毫安以下,当人在家庭电路中触电时,表中哪几项是十分危险的 说明   。
29.(2023八下·杭州月考)同学们,我们学了安全用电常识:知道一般情况下,   伏以下的电压是安全的。家庭电路中辨别火线和零线用测电笔,图I中使用正确的是图   。如图2所示的照明电路中,闭合开关S,电灯发光,此时某人拿测电笔测试B点,测试笔使用方法正确,该人体电阻约为3600欧,测电笔的氖管    (填“会"或“不会 ")发光,此时通过人体的电流是   安;为了保证该人在使用测电笔测家庭电路的火线时能安全使用,请算出测电笔的内部电阻至少应大于多少欧姆    ?(有计算过程)
30.(2024八下·余杭月考)电冰箱使用三脚插头与电源连接,如图甲所示,细心观察可以发现,三脚插头中接用电器金属外壳的那个插脚比另外两个插脚要稍长。
(1)冰箱的压缩机是一台电动机,它工作时是把   能转化为   能。
(2)这样的设计主要考虑下列哪一因素____(填字母)。
A.使插头的造型更美观
B.插入插座中可更稳固插头
C.有利于识别火线和零线插脚
D.插入插座时,可确保用电器外壳先接地
(3)如图乙所示,电冰箱的金属外壳接地后,即使出现漏电现象人也没有触电的感觉,这是因为接地的导线与站在地面上的人是   的(填“串联”或“并联”),由于人体电阻远远大于导线电阻,所以通过人体的电流非常   (填“小”或“大”)。
31.(2023八下·义乌期中)现代家庭电器化程度越来越高,用电安全是一个十分突出的问题。下表提供了一组人体电阻数据。
测量项目 完全干燥时 出汗或潮湿时
手与手之间电阻 200kΩ 5kΩ
手与脚之间电阻 300kΩ 8.8kΩ
手与塑料鞋底之间电阻 8000kΩ 10kΩ
如图所示,用电器R接在电压为220V的电源上时,正常工作时的电流为9A,电路中还有额定电流为10A的保险丝。则:
(1)保险丝是由电阻率大、熔点较   (选填“低”或“高”)的铅锑合金组成。
(2)一个出汗的人,穿塑料鞋站在地上,由于不小心手接触火线,发生触电事故,请通过计算说明保险丝会不会自动切断。
(3)某同学用测电笔检测a点,发现氖管正常发光。已知氖管正常发光时的电压为70伏,内部大电阻为1.5×106欧,在忽略人体电阻的情况下,从流过人体的电流角度看,是否存在危险?请通过计算说明。(人体的安全电流为30毫安以下)
答案解析部分
1.【答案】C
【知识点】家庭电路的组成与连接
【解析】【分析】A.根据家庭电路的连接顺序解答;
B.根据家庭电路安全用电的知识判断;
C.相互影响为串联,不相互影响为并联;
D.根据插孔的接线方法判断。
【解答】A.根据图片可知,甲在家庭电路的最前面,应该电能表,故A错误;
B.为了安全,开关要接在火线和灯泡之间,不能互换,故B错误;
C.台灯和电视单独工作,不相互影响,应该为并联,故C正确;
D.乙孔接火线,测电笔接触时应该发光,故D错误。
故选C。
2.【答案】D
【知识点】家庭电路的组成与连接
【解析】【分析】A.根据三角插头的接线情况判断;
BD.用电器相互影响为串联,不相互影响为并联;
C.根据插座上接口的接线方法分析。
【解答】 A.根据图示可知,该插头为三脚插头,因此相连的线有火线、零线和地线,故A错误;
BD.开关控制台灯和指示灯,而台灯和指示灯互不影响,因此台灯与指示灯并联,开关S在干路上,故B错误,D正确;
C.从接线板上可以看出,两个三孔插座,两个两孔插座,因此一共有四个插孔与火线相连,即四个插孔能使测电笔氖管发光,故C错误。
故选D。
3.【答案】B
【知识点】家庭电路的故障分析
【解析】【分析】 (1)电冰箱接入三孔插座能使电冰箱金属外壳接地,防止由于冰箱的外壳漏电而使人发生触电事故。
(2)灯不发光的原因,一是电路开路,二是灯被短路,三是灯的实际功率太小。
(3)保险丝在电流过大时发热自动熔断,切断电路,从而起到保护电路的作用,采用电阻率大,熔点较低的材料制作。
(4)试电笔是辨别火线和零线的仪器,当试电笔的笔尖接触零线和地线时,氖管不会发光。
【解答】A、电冰箱接入三孔插座能使电冰箱金属外壳接地,防止由于冰箱的外壳漏电而使人发生触电事故,即其外壳与地线相连,故A正确。
B、闭合开关S时,B点与火线连接,用试电笔接触时,氖管会发光,故B错误。
C、当电路电流过大时,保险丝容易熔断而保护电路,如果用铜丝代替保险丝后,由于铜丝的熔点较高。铜丝不会熔化,就起不到保护作用了,故C正确。
D、若闭合开关S时,电灯不亮,若电灯短路,会造成干路中的电流过大,保险丝会熔断,故D正确。
故答案为:B。
4.【答案】A
【知识点】家庭电路的故障分析
【解析】【分析】测电笔接触火线时发光,接触零线时不发光,据此分析判断。
【解答】A.灯丝断了时,灯泡不能发光,插座的左孔与零线相连,右孔与火线相连,因此测电笔接触右孔时发光,故A符合题意;
B.灯泡短路时,则整个电路发生短路,会导致空气开关跳闸,因此测电笔接触插座时不会发光,故B不合题意;
C.开关接触不良时,A点与火线断开,则测电笔接触A点时不会发光,故C不合题意;
D.插座短路时,会导致空气开关断开,此时插座不带电,因此测电笔不会发光,故D不合题意。
故选A。
5.【答案】B
【知识点】家庭电路的故障分析
【解析】【分析】对各个选项中的故障进行分析,推测可能出现的现象,哪个与题目描述相同,哪个就是正确选项。
【解答】A.进户火线断路时,整个电路没电,则测电笔接触插座的插孔时不会发光,故A不合题意;
B.进户零线断路时,插座的左孔通过台灯与火线相连,因此测电笔接触左孔时发光。而右孔直接与火线相连,因此测电笔也发光,故B符合题意;
C.短路时,漏电保护器跳闸,此时整个电路断开,测电笔接触插座时不会发光,故C不合题意;
D.没交电费,所以停电,测电笔接触插座时不会发光,故D不合题意。
故选B。
6.【答案】C
【知识点】家庭电路的故障分析
【解析】【分析】根据图片可知,①与火线断开,此时氖管不发光。②与零线相连,则氖管不发光。③与火线相连,则氖管发光。④与地线相连,氖管不会发光,故C正确,而A、B、D错误。
故选C。
【解答】正常情况下,测电笔接触火线时发光,接触零线时不发光,据此分析判断。
7.【答案】B
【知识点】家庭电路的故障分析
【解析】【分析】1、开路:开路是 指电路中两点间无电 流通过或 阻抗值(或电阻值)非常大的导体连接时的电路状态。2、短 路:短路是指电路或电路中的一部分被短接。3、通路:在闭合电路中,从电源正极流出,经过用电器,返回负极,形成完整的回路,称之为通路,也叫做闭合电路。
【解答】小明同学寒假在家看电视时,为了取暖,便将一个电暖器拿出来。当他将插头插入插座中时,听到“叭”的一声,同时从插座中冒出一股黑烟,电视机和电灯也都熄灭了,说明问题出在干路上,所以这个现象首先会导致空气开关断开了;ACD都只是支路上的问题;
故答案为:B
8.【答案】C
【知识点】测电笔的使用
【解析】【分析】根据测电笔的用法和用途分析判断。
【解答】A.氖管发光时测电笔接触的是火线,故A错误;
B.使用时手不可以接触测电笔的笔尖位置,这样会造成触电事故,故B错误;
C.测电笔不能用来辨别电池的正负极,只能判断导线是否带电,故C正确;
D.测电笔的尾部与手接触的部分都是导体,故D错误。
故选C。
9.【答案】B
【知识点】磁体、磁极、磁化;电磁感应;测电笔的使用;熔断器的作用及保险丝的选择方法
【解析】【分析】分析各个选项中的现象与原理是否一致即可。
【解答】A.图甲:司南静止时,它的长柄指向南方,说明长柄是S极,故A错误;
B.图乙:对着话筒讲话时,声音引起线圈振动,线圈做切割磁感线运动时产生大小变化的感应电流,它利用的是电磁感应原理,故B正确;
C.图丙:使用测电笔时,用指尖抵住上端的金属笔卡,电流通过测电笔中的巨大电阻,人体流入大地,此时通过人体的电流很小,不会发生触电事故,故C错误;
D.图丁:保险丝的电阻率大,熔点低,很容易熔断,而铜丝的电阻小,熔点高,因此二者不能替换,故D错误。
故选B。
10.【答案】C
【知识点】家庭电路的组成与连接;熔断器的作用及保险丝的选择方法
【解析】【分析】(1)在家庭电路中,控制用电器的开关要接在火线和用电器之间;
(2)保险丝要接在火线上,一旦有故障切断火线,保证电路安全;
(3)家庭电路中所有用电器都是并联;
(4)保险丝用的是电阻率大,熔点低的材料。
【解答】A.在家庭电路中,控制用电器的开关要接在火线和用电器之间,因此甲处是开关,乙处是用电器,故A错误;
B.保险丝不能接在零线上,一旦保险丝熔断,虽然电路不能工作,但用电器还带电,故B错误;
C.如果要再安装一个灯泡,应该与原来的用电器并联,故C正确;
D.保险丝应选用导电性能稍弱且容易熔断的材料,故D错误。
故选C。
11.【答案】A
【知识点】插座的构造与工作方式
【解析】【分析】根据家庭电路连接和插座的接线方法判断。
【解答】A.插线板插孔L接火线,N接零线,则二者之间的电压是220V,故A正确;
B.插线板插孔E与地线相接,故B错误;
C.不能用湿手拔插用电器的插头,可能造成触电,故C错误;
D.插线板指示灯和插孔并联,二者不相互影响,即指示灯不亮时能够对外提供电压,故D错误。
故选A。
12.【答案】B
【知识点】家庭电路的组成与连接;测电笔的使用;插座的构造与工作方式
【解析】【分析】接地线的作用:保护人身安全:当电气设备发生漏电或其他故障时,接地线可以将电流传输到大地上,从而避免电流对人体造成伤害;保护设备安全:通过接地线的连接,可以减小电气设备的电压,延长设备的寿命,并且减少由于雷击、静电等天然灾害造成的损害;平衡电压:接地线可以平衡 三相电源 输出的电压,保证电气设备的稳定性,并且提高电气设备的效率。
【解答】 如图所示,一个带金属外壳的用电器,有甲、乙、丙三个触点(可接通或断开)。使用过程中,当人站在地上,身体一部分接触到金属外壳时,最有可能造成触电事故的是三个触点处于触点甲:断开;触点乙:接通;触点丙:断开;
故答案为:B
13.【答案】B
【知识点】触电危害及常见的触电类型与预防
【解析】【分析】触电的两个条件:① 接触火线或与火线连通的位置;②形成通路。
【解答】A.甲站在绝缘凳上同时接触火线和零线时,此时火线通过人体与零线构成通路,会发生触电,故A不合题意;
B.乙站在绝缘凳上仅接触火线,但是不能与大地构成通路,不会发生触电,故B符合题意;
C.丙站在地上仅接触火线,火线通过人体和大地构成通路,会发生触电事故,故C不合题意;
D.丁站在地上同时接触火线和零线,此时火线通过人体与零线构成通路,会发生触电,故不合题意。
故选B。
14.【答案】D
【知识点】家庭电路的组成与连接;插座的构造与工作方式;触电危害及常见的触电类型与预防
【解析】【分析】(1)根据家庭电路电压的知识判断;
(2)根据三孔插座的接线方法判断;
(3)用电器首尾相连为串联,并排连接在两点之间为并联;
(4)触电的条件:①与火线接触;②形成通路,据此分析判断。
【解答】A.在家庭电路中,a点与开关S相连,则a所在的导线为火线。B为零线,则A、B之间电压为220V。B(零线)与大地之间的电压为0V,故A错误;
B.三孔插座的左孔接零线,右孔接火线,则测电笔接触左孔不会发光,故B错误;
C.电饭煲接入三孔插座后,电冰箱和电饭煲并排连接在火线和零线之间,为并联,故C错误;
D.a处为火线,赤脚站在地上接触a处时,该人与火线接通,且通过人体与大陆构成通路,那么会造成触电,故D正确。
故选D。
15.【答案】B
【知识点】家庭电路的组成与连接;家庭电路电流过大的原因
【解析】【分析】(1)用电器首尾相连为串联,并排连接在电路两点之间为并联;
(2)根据家庭电路安全用电的知识判断;
(3)根据彩灯的连接方式判断;
(4)根据家庭电路电流过大的知识判断。
【解答】A.根据图片可知,三个插座都并排连接在火线和零线之间,应该为并联,故A错误;
B.控制灯泡的开关要接在火线与灯泡之间,这样可以保证断开开关后,灯泡上不再带电,故B正确;
C.根据图片可知,小彩灯为串联,如果彩灯不亮,那么说明其中灯泡发生断路,故C错误;
D.家庭电路中的空气开关突然“跳闸”,可能是因为电路中出现了短路,也可能是用电器总功率过大,故D错误。
故选B。
16.【答案】并联;越大;串联
【知识点】家庭电路的组成与连接
【解析】【分析】(1)用电器相互影响为串联,不相互影响为并联;
(2)根据分析总电流的大小变化;
(3)根据空气开关的作用和连接方法解答。
【解答】(1)在家庭电路中,为了防止用电器相互影响,因此用电器应该为并联;
(2)用电器越多,则总功率越大,根据可知,此时总电流越大;
(3)为了避免导线过热而烧坏,在电路中要串联断路器。
17.【答案】火线;地线
【知识点】家庭电路的组成与连接
【解析】【分析】根据家庭电路的接线方法分析解答。
【解答】在家庭电路中,开关应该接在火线上,因此a为火线;b与电阻相连,则b为零线;c与电水壶的外壳直接相连,应该为地线。
18.【答案】会;22
【知识点】欧姆定律及其应用;家庭电路的组成与连接
【解析】【分析】(1)注意分析维修人员触电时通过火线和零线的电流大小是否相同即可;
(2)根据公式计算通过人体的电流。
(3)根据漏电保护器和断路器的用途判断。
【解答】(1)根据图片可知,当家电维修人员在图中C处不慎触电时,通过火线的电流等于通过用电器的电流和通过人体的电流之和,而通过零线的电流只有通过用电器的电流,即通过火线和零线的电流大小不同,那么此时漏电保护器会切断电路。
(2)若人体电阻为10千欧,触电时通过人体的电流为:。
(3)漏电保护器在漏电时断开,断路器在电流过大时断开,二者功能不同,不能相互替换。
19.【答案】导体;开关;短路
【知识点】家庭电路的故障分析
【解析】【分析】(1)在家庭电路中,为了用电器安全,开关必须接在火线上;
(2)测电笔接触火线时氖管发光,接触零线时不发光;
(3) 再闭合开关S ,灯L 马上熄灭, 说明此时保险丝熔断,那么应该是电流太大所致。由于接入的灯泡电功率不大,那么只能是L2本身发生短路所致,据此分析解答。
【解答】(1)根据图片可知,开关S1与导线甲直接相连,因此甲是火线;
(2) 只闭合开关S ,灯L 正常发光,a点与零线相连,则此时用测电笔接触a点时氖管不发光;
(3)再闭合开关S ,灯L 马上熄灭,则故障原因可能是灯L 短路。
20.【答案】220;②③
【知识点】测电笔的使用
【解析】【分析】(1)根据家庭电路电压的知识分析解答;
(2)根据测电笔的使用方法分析解答。
【解答】(1)我国家庭电路中火线和零线之间的电压为220伏。
(2)测电笔可以用来判别火线与零线,使用时,人体必须接触尾部的金属体,则正确的是②③。
21.【答案】(1)D
(2)A
【知识点】家庭电路的组成与连接;测电笔的使用
【解析】【分析】(1)根据家庭电路连接的知识分析;
(2)根据测电笔的使用方法解答。
【解答】(1)在家庭电路中,开关应该接在火线和灯泡之间,根据图乙可知,A应该接火线,B接零线。两孔插座的左孔接零线,右孔接火线,因此插脚A应该与D相连。
(2)使用测电笔时,手应该与笔尾的金属体接触,故选A。
22.【答案】瓷柄;用电器的总功率过大
【知识点】导体和绝缘体;熔断器的作用及保险丝的选择方法
【解析】【分析】(1)根据导电性的不同,材料可分为导体,半导体,绝缘体三大类,容易导电的物体叫导体,不容易导电的物体叫绝缘体,导电性能介于导体与绝缘体之间的叫半导体;(2)熔丝的作用是当电路发生短路或用电器的总功率过大情况时,自动切断电路,起保护电路作用.
【解答】解:(1)常见的导体包括:人体、大地、各种金属、酸碱盐的溶液等;常见的绝缘体有:陶瓷、橡胶、塑料等.闸刀开关标出的7个部分中属于绝缘体的两个部分是胶盖和瓷柄,其他五个部分是导体;(2)根据焦耳定律可知,电阻一定时,电流越大在相同时间里产生的热量越多,当电路发生短路时电流很大,根据I= 可知当用电器的总功率过大时,电流也很大,所以当电路发生短路或用电器的总功率过大情况时,电路中的电流很大,由于熔丝电阻率大,产生的热量多,熔点又低,所以熔丝熔断保护电路.
故答案为:瓷柄;用电器的总功率过大.
23.【答案】(1)串;过大
(2)②④①③
【知识点】熔断器的作用及保险丝的选择方法
【解析】【分析】(1)根据断路器的作用解答;
(2)根据图片分析断路器的工作过程,然后对各个步骤进行排序即可。
【解答】(1)断路器串联在火线上,其主要作用是当电路中电流过大时,切断电路,从而起到保护电路的作用;
(2)如图是某种断路器的工作原理图,它的工作顺序是:
②电流过大,双层金属片发热过多;
④双层金属片弯曲,触动弹簧装置;
③接触断开;
①弹簧装置脱开。
正确顺序为②④③①。
24.【答案】地线;先接通地线(或后断开地线,或确保用电安全)
【知识点】插座的构造与工作方式
【解析】【分析】根据三角插头的接线方法和功能分析解答。
【解答】家里电饭锅、洗农机等所用的插头,我们会发现有一根插头要长一些,如图所示。那么,较长的那根插头接的是地线,我认为这根插头做长点的主要目的是:先接通地线(或后断开地线,或确保用电安全)。
25.【答案】(1)不高于36V
(2)④⑤⑥
【知识点】安全用电原则
【解析】【分析】(1)人体安全电压是不高于36V。
(2)由表中数据得出不同情况下的人体电阻,又知道电源电压,根据欧姆定律求通过人体的电流,与对人的安全电流比较可知。
【解答】(1)人体安全电压是不高于36V。
(2)由可得:①人体加220伏电压后,手与手之间干燥时电流为;
②人体加220伏电压后,手与脚之间干燥时电流为;
③人体加220伏电压后,手与塑料鞋底之间干燥时电流为;
④人体加220伏电压后,手与手之间潮湿时电流为;
⑤人体加220伏电压后,手与脚之间潮湿时电流为;
⑥人体加220伏电压后,手与塑料鞋底之间潮湿时电流为;
由以上电流数值可知,若对人的安全电流是25mA以下,④⑤⑥是十分危险的。
故答案为:不高于36V;④⑤⑥。
26.【答案】如图
【知识点】家庭电路的组成与连接
【解析】【分析】答案如图:
【解答】 并联电路各支路用电器互不影响,由此可知,三孔插座和供电模块的连接方式;根据开关作用确定其在电路中的位置;
三孔插座的接法:上孔接地线,左孔接零线,右孔接火线。
27.【答案】乙;C
【知识点】家庭电路的组成与连接;家庭电路的故障分析;熔断器的作用及保险丝的选择方法
【解析】【分析】1、开路:开路是 指电路中两点间无电 流通过或 阻抗值(或电阻值)非常大的导体连接时的电路状态。2、短 路:短路是指电路或电路中的一部分被短接。3、通路:在闭合电路中,从电源正极流出,经过用电器,返回负极,形成完整的回路,称之为通路,也叫做闭合电路。串联电路中,电流处处相等;并联电路中,干路电流等于各支路电流之和;
【解答】 当开关闭合时,照明灯发光;开关断开时,照明灯熄灭,指示灯会发出微弱光,以便夜间显示开关的位置,如图所示。 所以甲是照明灯,乙是指示灯;A是失效的,开关闭不闭合,不会影响电流的流向;B中开关闭合和断开,两条支路上的电流大小相同,无效;C开关断开时,可以模拟漏电;D两条干路上的电流是相同的,所以C正确;
故答案为:乙;C
28.【答案】(1)40
(2)④⑤
【知识点】家庭电路的故障分析;测电笔的使用
【解析】【分析】1、开路:开路是 指电路中两点间无电 流通过或 阻抗值(或电阻值)非常大的导体连接时的电路状态。2、短 路:短路是指电路或电路中的一部分被短接。3、通路:在闭合电路中,从电源正极流出,经过用电器,返回负极,形成完整的回路,称之为通路,也叫做闭合电路。人体电阻的大小是影响触电后人体受到伤害程度的重要物理因素。 人体电阻由(体内电阻 )和(皮肤)组成,体内电阻基本稳定,约为500Ω。 接触电压为220V时,人体电阻的 平均值 为1900Ω;接触电压为380V时,人体电阻降为1200Ω。 经过对大量 实验数据 的分析研究确定,人体电阻的平均值一般为2000Ω左右,而在计算和分析时,通常取下限值1700Ω。
【解答】(1) 从表中可看出干燥时手与手之间的电阻大约是潮湿时的40倍。
(2)家庭电压是220V,安全电流是25毫安以下,所以安全的电阻是8800欧以上=8.8千欧以上,所以④⑤是比较危险的;
故答案为:(1)40(2) ④⑤
29.【答案】36;乙;不会;0;U人=IR人= ×R人≤36V 即: ×3600Ω≤36V 解得:R内≥18400Ω
【知识点】欧姆定律及其应用;测电笔的使用
【解析】【分析】(1)根据安全用电的常识解答;
(2)根据测电笔的使用方法解答;
(3)测电笔接触火线时会发光,接触零线时不发光。根据短路的知识确定此时通过人体的电流。
(4)人体和测电笔串联,首先根据表示出通过人体的电流,再根据U人=I总R人表示人体两端的电压,且这个电压小于等于36V,据此列出方程计算即可。
【解答】(1)一般情况下,36V以下的电压是安全的;
(2)使用测电笔时,人体必须与笔尾的金属体接触,故选乙。
(3)根据图2可知,B点与零线相连,因此测电笔接触B点时不会发光。由于人体和测电笔都被零线短路,因此通过人体的电流为0A。
30.【答案】(1)电;机械
(2)D
(3)并联;小
【知识点】串联电路和并联电路的辨别;插座的构造与工作方式
【解析】【分析】(1)根据电动机的能量转化过程解答;
(2)中间的插脚长,可以保证插入插座时先接通地线,拔掉插头时后断开地线,进而保证外壳漏电时不会发生触电事故,据此分析解答;
(3)在并联电路中,电流与电阻成反比,则导线的电阻非常小,则通过导线的电流非常大,据此分析解答。
【解答】(1)冰箱的压缩机是一台电动机,它工作时是把电能转化为机械能。
(2)这样的设计主要考虑:插入插座时,可确保用电器外壳先接地,故选D;
(3)如图乙所示,电冰箱的金属外壳接地后,即使出现漏电现象人也没有触电的感觉,这是因为接地的导线与站在地面上的人是并联,由于人体电阻远远大于导线电阻,所以通过人体的电流非常小。
31.【答案】(1)低
(2)由表格数据可知,一个出汗的人,穿塑料鞋站在地上的电阻R人=10KΩ=1×104,则手接触火线时通过人体的电流:
=0.022A,
根据并联电流特点知,通过保险丝的电流
I总=9A+0.022A=9.022A,小于保险丝的额定电流10A,所以保险丝不会熔断;
(3)测电笔中氖管与大电阻串联,根据串联电压特点,大电阻的电压
U大=U-U氖=220V-70V=150V;
根据欧姆定律,通过大电阻的电流
I=
<30mA﹔不存在危险。
【知识点】熔断器的作用及保险丝的选择方法;家庭电路电流过大的原因
【解析】【分析】(1)根据保险丝材料的特点解答;
(2)根据表格数据确定一个出汗的人,穿塑料鞋站在地上的电阻,根据欧姆定律求出通过人体的电流,再根据并联电路电流特点计算出计算电路的总电流,最后与熔断丝的额定电流进行比较即可;
(3)测电笔使用时与人体串联,根据串联电路的电压规律 U大=U-U氖 计算出大电阻的电压,再根据根据欧姆定律计算测电笔的电流,即通过人体的电流,最后判断是否安全即可。
【解答】(1)保险丝是由电阻率大、熔点低的铅锑合金组成。
试题分析部分
1、试卷知识点分析
序号 知识点(认知水平) 分值(占比) 对应题号
1 触电危害及常见的触电类型与预防 4.0(3.7%) 13,14
2 家庭电路电流过大的原因 13.0(12.1%) 15,31
3 磁体、磁极、磁化 2.0(1.9%) 9
4 欧姆定律及其应用 14.0(13.1%) 18,29
5 串联电路和并联电路的辨别 6.0(5.6%) 30
6 导体和绝缘体 4.0(3.7%) 22
7 安全用电原则 2.0(1.9%) 25
8 插座的构造与工作方式 16.0(15.0%) 11,12,14,24,30
9 家庭电路的组成与连接 37.0(34.6%) 1,2,10,12,14,15,16,17,18,21,26,27
10 熔断器的作用及保险丝的选择方法 26.0(24.3%) 9,10,22,23,27,31
11 电磁感应 2.0(1.9%) 9
12 测电笔的使用 24.0(22.4%) 8,9,12,20,21,28,29
13 家庭电路的故障分析 22.0(20.6%) 3,4,5,6,7,19,27,28
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 (共 2 页)
21世纪教育网(www.21cnjy.com)

展开更多......

收起↑

资源预览
