期中复习七下科学：光的折射
一、填空题
1．光的折射定律
经过入射点O并垂直于水面的直线ON叫做法线，入射光线与法线的夹角i叫做入射角。折射光线与法线的夹角γ叫做　 　。光从空气斜射入水中，传播方向发生了偏折。
1)折射光线与入射光线、法线在　 　平面内。
2)折射光线与入射光线分居　 　两侧。
3)当光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折、折射角　 　入射角，当入射角增大时，折射角　 　，当光从空气垂直射入水中或其他介质时，传播方向　 　。
4)在折射现象中，光路　 　。
2．（2023七下·义乌期中）小金在演示光的折射实验时，在一圆柱形敞口容器左侧某一高度斜射入一束激光后，发现容器底部产生一个光斑O，如图所示。若他保持激光笔位置和激光入射角不变，使水面上升，会观察到容器底的光斑向　 　(选填“左”或者“右”)移动。若他将容器的左端略作抬升，折射角会　 　(选填“增大”、“减小”或“不变”)。
3．小红的爷爷在岸上看到水中有一条鱼在云朵里游泳，看到的鱼是光的　 　(填“折射”或“反射”)所成的像，看到的白云是　 　(填“虚像”或“实像”)。若小红的爷爷拿着鱼叉准备叉鱼，则他应该对准　 　(填“鱼”“鱼的上方”或“鱼的下方”)投出鱼叉。
4．如图所示，一密闭激光发射器从水槽侧壁射出一束激光，激光沿直线射到空水槽底部O点，形成一个光斑。向水槽中缓慢注入水，当水面与M点相平时，水槽底部的光斑　 　(填“在O点左侧”“在O点右侧”或“仍在O点”，下同)。继续沿水槽壁缓慢注水，当水面与N点相平时，水槽底部的光斑　 　。
5．定义：光从一种介质斜射入另一种介质时，光的传播方向会发生偏折。
（1）光的折射定律：折射光线、入射光线以及法线在　 　上；折射光线、入射光线分居在　 　两侧；当光从空气斜射入其他透明介质中时，折射角　 　入射角；当光从其他透明介质斜射人空气中时，折射角　 　入射角，总结一下，两种不同密度的介质分界面上发生折射时，就是在密度大的介质中，角度小一点。（记忆口诀：三线共面、两线两侧、两角不等、密小角大）。在光的折射现象中，光路也是　 　的。

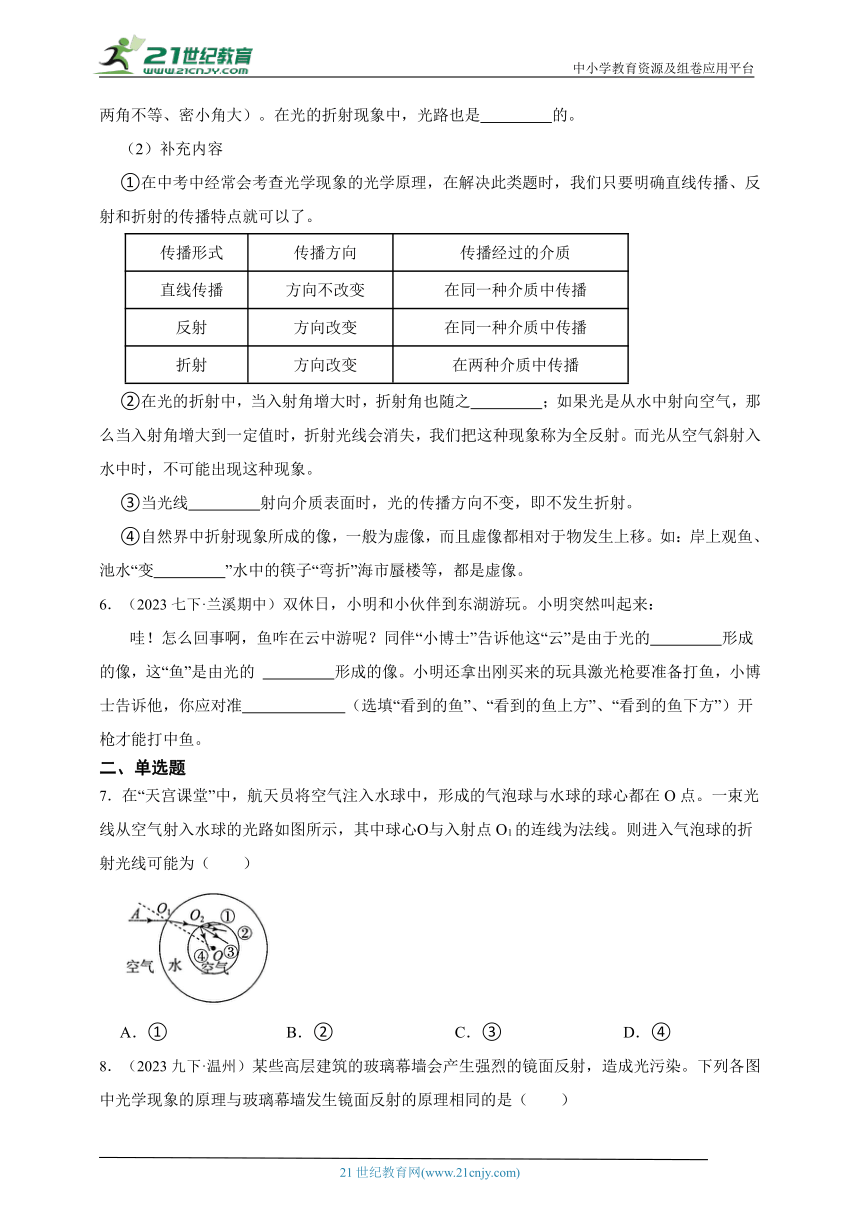

（2）补充内容
①在中考中经常会考查光学现象的光学原理，在解决此类题时，我们只要明确直线传播、反射和折射的传播特点就可以了。
传播形式 传播方向 传播经过的介质
直线传播 方向不改变 在同一种介质中传播
反射 方向改变 在同一种介质中传播
折射 方向改变 在两种介质中传播
②在光的折射中，当入射角增大时，折射角也随之　 　；如果光是从水中射向空气，那么当入射角增大到一定值时，折射光线会消失，我们把这种现象称为全反射。而光从空气斜射入水中时，不可能出现这种现象。
③当光线　 　射向介质表面时，光的传播方向不变，即不发生折射。
④自然界中折射现象所成的像，一般为虚像，而且虚像都相对于物发生上移。如：岸上观鱼、池水“变　 　”水中的筷子“弯折”海市蜃楼等，都是虚像。
6．（2023七下·兰溪期中）双休日，小明和小伙伴到东湖游玩。小明突然叫起来：
哇！怎么回事啊，鱼咋在云中游呢？同伴“小博士”告诉他这“云”是由于光的　 　形成的像，这“鱼”是由光的 　 　形成的像。小明还拿出刚买来的玩具激光枪要准备打鱼，小博士告诉他，你应对准　 　（选填“看到的鱼”、“看到的鱼上方”、“看到的鱼下方”）开枪才能打中鱼。
二、单选题
7．在“天宫课堂”中，航天员将空气注入水球中，形成的气泡球与水球的球心都在O点。一束光线从空气射入水球的光路如图所示，其中球心О与入射点O1的连线为法线。则进入气泡球的折射光线可能为（　　）
A．① B．② C．③ D．④
8．（2023九下·温州）某些高层建筑的玻璃幕墙会产生强烈的镜面反射，造成光污染。下列各图中光学现象的原理与玻璃幕墙发生镜面反射的原理相同的是（　　）
A．林中光束 B．拱桥倒影
C．水中铅笔 D．人手影子
9．当光从玻璃斜射入空气中时，下列结论中，正确的是（　　）
A．反射角=入射角>折射角 B．入射角=反射角=折射角
C．入射角=折射角>反射角 D．反射角=入射角<折射角
10．关于光的折射，下列说法中错误的是（　　）
A．折射光线、入射光线和法线均在同一平面内
B．入射角增大，折射角随之减小
C．在光的折射现象中，光路是可逆的
D．折射光线与入射光线分别位于法线两侧
11．有一不透明的圆筒，如图所示，人眼在P点向筒中望去，可看到左壁M点以上部分，若向筒中注水后，人眼仍从P点望去，则（　　）
A．可能看到Q点以上部分 B．只能看到N点以上部分
C．只能看到M点以上部分 D．以上情况都有可能
12．当光从空气垂直射入水中时，下列说法中，不正确的是（　　）
A．折射角为0° B．光发生了折射
C．光的传播方向不变 D．光的速度发生了改变
13．如图所示，把一个反射面向上的凹面镜放在容器内，在凹面镜的焦点F 处，放一点光源 S，然后在容器内注入水，使水面处于焦点 F 和凹面镜之间，要使点光源 S射到凹面镜的光线仍平行射到空气中，则光源S的位置应 （　　）
A．保持不变 B．适当提高 C．适当降低 D．无法确定
14．（2024九下·鄞州月考）随着科技的发展，自然界的许多神奇现象不断被揭开神秘的面纱。下列光现象主要由光的折射形成的是（　　）
A．海市蜃楼 B．水中倒影
C．树影斑驳 D．日食景观

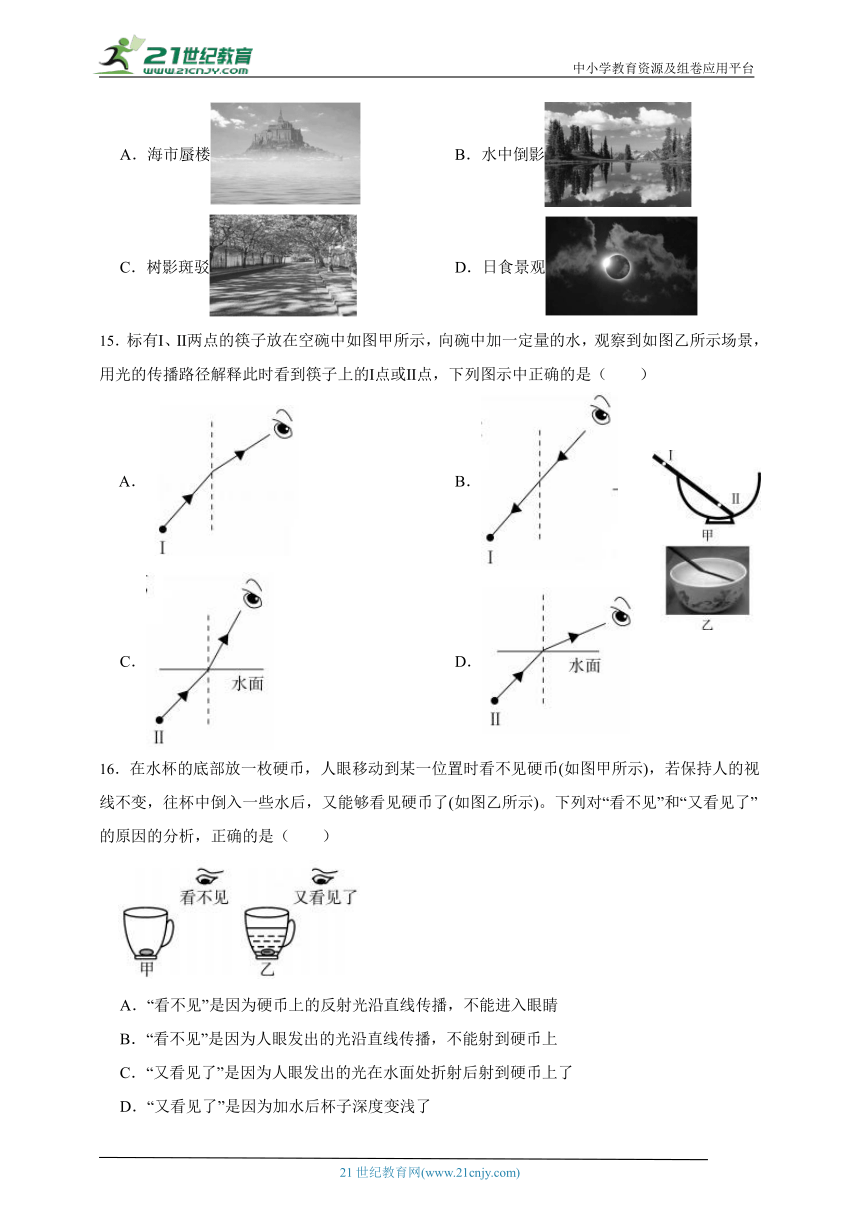

15．标有Ⅰ、Ⅱ两点的筷子放在空碗中如图甲所示，向碗中加一定量的水，观察到如图乙所示场景，用光的传播路径解释此时看到筷子上的Ⅰ点或Ⅱ点，下列图示中正确的是（　　）
A． B．
C． D．
16．在水杯的底部放一枚硬币，人眼移动到某一位置时看不见硬币(如图甲所示)，若保持人的视线不变，往杯中倒入一些水后，又能够看见硬币了(如图乙所示)。下列对“看不见”和“又看见了”的原因的分析，正确的是（　　）
A．“看不见”是因为硬币上的反射光沿直线传播，不能进入眼睛
B．“看不见”是因为人眼发出的光沿直线传播，不能射到硬币上
C．“又看见了”是因为人眼发出的光在水面处折射后射到硬币上了
D．“又看见了”是因为加水后杯子深度变浅了

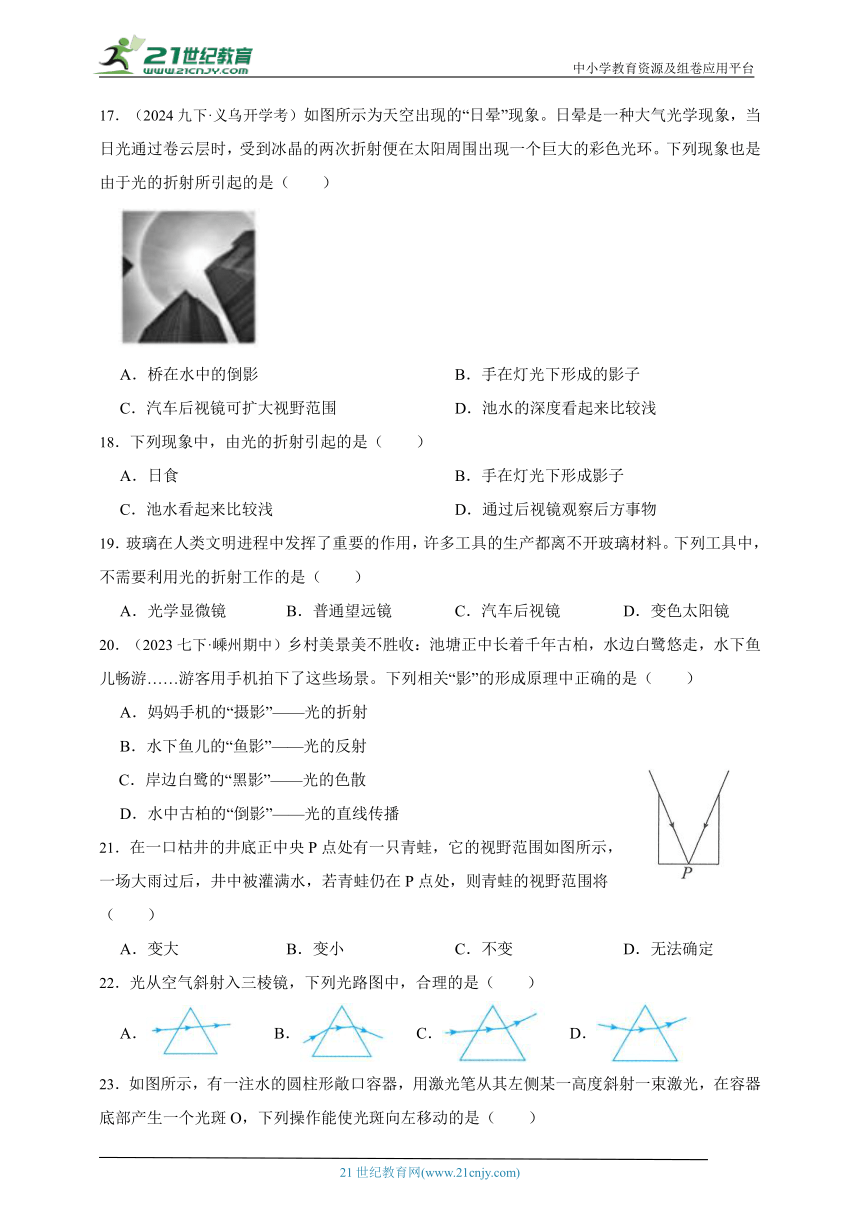

17．（2024九下·义乌开学考）如图所示为天空出现的“日晕”现象。日晕是一种大气光学现象，当日光通过卷云层时，受到冰晶的两次折射便在太阳周围出现一个巨大的彩色光环。下列现象也是由于光的折射所引起的是（　　）
A．桥在水中的倒影 B．手在灯光下形成的影子
C．汽车后视镜可扩大视野范围 D．池水的深度看起来比较浅
18．下列现象中，由光的折射引起的是（　　）
A．日食 B．手在灯光下形成影子
C．池水看起来比较浅 D．通过后视镜观察后方事物
19．玻璃在人类文明进程中发挥了重要的作用，许多工具的生产都离不开玻璃材料。下列工具中，不需要利用光的折射工作的是（　　）
A．光学显微镜 B．普通望远镜 C．汽车后视镜 D．变色太阳镜
20．（2023七下·嵊州期中）乡村美景美不胜收：池塘正中长着千年古柏，水边白鹭悠走，水下鱼儿畅游……游客用手机拍下了这些场景。下列相关“影”的形成原理中正确的是（　　）
A．妈妈手机的“摄影”——光的折射
B．水下鱼儿的“鱼影”——光的反射
C．岸边白鹭的“黑影”——光的色散
D．水中古柏的“倒影”——光的直线传播
21．在一口枯井的井底正中央P点处有一只青蛙，它的视野范围如图所示，一场大雨过后，井中被灌满水，若青蛙仍在P点处，则青蛙的视野范围将（　　）
A．变大 B．变小 C．不变 D．无法确定
22．光从空气斜射入三棱镜，下列光路图中，合理的是（　　）
A． B． C． D．
23．如图所示，有一注水的圆柱形敞口容器，用激光笔从其左侧某一高度斜射一束激光，在容器底部产生一个光斑O，下列操作能使光斑向左移动的是（　　）
A．保持水面高度不变，使激光笔向右平移
B．保持激光入射角度不变，使水面上升
C．保持激光入射角度不变，使水面下降
D．保持水面高度和入射点不变，使激光入射角增大
24．从岸边看水中的鱼，看到的“鱼”的位置与鱼的实际位置不同。图所示的光路图中能解释此现象的是（　　）
A． B． C． D．
25．图是光在空气和玻璃两种介质中传播的情景。下列说法中正确的是（　　）
A．入射角等于30° B．折射角等于70°
C．NN'是界面 D．MM'的右侧是玻璃
三、实验探究题
26．某同学在做“探究光的折射规律”的实验，如图所示为光空气从空气射入水中时的光路，实验中发现，入射光线、折射光线和法线在同一平面内，折射光线和入射光线分别位于法线的两侧，通过实验还得到如表所示的数据：
入射角α/° 0 15 30 45 60
反射角β/° 0 15 30 45 60
折射角γ/° 0 11 22.1 35.4 40.9
（1）当光从空气斜射到水面时，折射角随入射角的变化关系是　 　。
（2）当光从空气垂直射到水面时，折射角的大小为度　 　。
（3）若将激光从水射入空气中，则小金作出推测：入射角增大到一定角度时，折射光线会消失。小金的推测是(填“正确”或“错误”)的　 　。
27．如图1所示，将透明的薄壁(厚度可忽略不计)方形水槽水平放置，固定在水槽底部的激光笔沿图示方向发出一细光束，小彬通过缓慢改变水槽中的水量来探究光的传播现象。
（1）图1水槽中未注水时可在侧壁上A处得到一个光点，注入一定量的水后，光点移至B处，这是由于光在水面处发生了光的　 　现象，此时入射角　 　角θ(填“大于”、“等于”或“小于”)。
（2）为使B处的光点移至C处，则应使水槽中的水量　 　，若BC间距离为2cm，则水面高度的变化量△h　 　2cm(填“>”、“=”或“<”)。
（3）如图2所示，小彬将激光笔移至虚线框内向水槽底部照射，为使光束第一次从水面射出后沿DE方向传播，则激光笔照射的方向应满足的条件是　 　，且激光笔照射在水槽底部的位置必须在区域　 　(填“①”、“②”或“③")内。
28．（2023·宁波模拟）三棱镜是一种重要的光学元件，光通过三棱镜的传播路线是怎样的呢 小宁用红光以一定角度射到三棱镜上，光路图如图1所示。改变入射角度，光路图如图2、图3所示。
（1）经过两次折射后，红光均向三梭镜的　 　(填“顶角 A"或“底面BC")偏折。
（2）这个规律对于其他的单色光成立吗 小宁选用其他不同的单色光重复上述实验，发现了同样的规律。
了解了小宁的探究后，老师建议小宁把凸透镜分割成两部分进行思考，如图4所示。小宁经过分析和综合，理解了凸透镜对光具有　 　作用的原因。
四、解答题
29．（2023八下·宁波期末）
（1）如图甲所示，小安同学用激光笔照射水面，在水槽壁上出现两个红点A和B。若保持入射方向不变，当水面发生变化时，A点下移至A1，则此时水面是　 　（选填“上升”或“下降”）的；水槽上的B点是由于光的　 　形成的；
（2）如图乙所示，一束光射向凸透镜经折射后射到一个平面镜上。请在答题卷的图中画出射向凸透镜的入射光线和经平面镜反射后的反射光线，并标出反射角的度数。
30．如图所示，一束光从空气中垂直射向玻璃砖，请画出这束光进入玻璃砖和离开玻璃砖后的大致光线(注意标出法线，不考虑光的反射)。
31．（2022七下·龙湾期中）根据要求作图。
（1）如图甲所示，请根据平面镜成像特点，画出物体AB在平面镜MN中所成的像。
（2）如图乙一束光线以与水面成30°角斜射到水面上，试在图中画出光线AO经过水面后的光路图。
五、作图题
32．小文将一块厚玻璃砖竖立在桌面上，让小明站在玻璃砖右侧进行观察。当小文将一枚硬币缓慢移至玻璃砖左侧某一位置时，小明惊奇地发现，硬币“进入”了玻璃砖内。如图所示，A'点是A点的像。请在图中画出从A点发出的一条光线，经过玻璃砖进入眼睛的完整光路。
33．如图所示，A是水池底某点，请作出光线AO的折射光线以及人从岸上看到的A的像A'。
答案解析部分
1．【答案】折射角；同一；法线；小于；增大；不变；可逆
【知识点】光的折射规律
【解析】【分析】根据折射角的定义解答。
①②③④根据光的折射规律解答。
【解答】经过入射点O并垂直于水面的直线ON叫做法线，入射光线与法线的夹角i叫做入射角。折射光线与法线的夹角γ叫做折射角。
1)折射光线与入射光线、法线在同一平面内。
2)折射光线与入射光线分居法线两侧。
3)当光从空气斜射入水中或其他介质中时，折射光线向法线方向偏折、折射角小于入射角，当入射角增大时，折射角增大，当光从空气垂直射入水中或其他介质时，传播方向不变。
4)在折射现象中，光路可逆。
2．【答案】左；不变
【知识点】光的折射规律
【解析】【分析】根据光的折射规律分析解答。
【解答】（1）若他保持激光笔位置和激光入射角不变，使水面上升，此时入射点将向左移动，那么折射光线也会向左移动，因此会观察到容器底的光斑向左移动。
（2）若他将容器的左端略作抬升，那么水面仍然是水平的，由于入射角不变，因此折射角会不变。
3．【答案】折射；虚像；鱼的下方
【知识点】光的折射现象及应用
【解析】【分析】（1）光从一种介质斜射入另一种介质时，传播方向发生改变，这就是光的折射现象。实像由实际光线形成，虚像不是实现光线会聚而成；
（2）根据光的折射规律确定水中鱼的像的位置变化即可。
【解答】（1）从岸边看到水中的鱼，即水中的鱼发出的光，从水中射入空气中发生光的折射现象形成。由于这个像是所有反射光线反向延长线的交点，因此成的是虚像。
（2）光从水中斜射入水中时，折射角大于入射角。当我们沿着折射光线反向延长线的方向看回去时，会看到成在实际位置上方的虚像，即鱼在看到虚像的下方，因此他应该对准鱼的下方。
4．【答案】在O点左侧；仍在O点
【知识点】作光的折射光路图
【解析】【分析】（1）根据光从空气中斜射入水中时的折射规律分析解答；
（2）根据光沿直线传播的知识分析解答。
【解答】（1） 当向水槽内注入适量的水后，光从空气斜射入水中发生折射，折射角小于入射角，因此光线移动到O点左侧；
（2）继续沿 水槽壁缓慢注水，即水满时，由于光在同一种均匀介质中是沿直线传播的，所以水槽底部光斑移动到O点的原位置上。
5．【答案】（1）同一平面；法线；小于；大于；可逆
（2）增大；垂直；浅
【知识点】光的折射规律
【解析】【分析】（1）根据光的折射规律解答；
（2）根据光的折射规律分析解答。
【解答】（1）光的折射定律：折射光线、入射光线以及法线在同一平面上；折射光线、入射光线分居在法线两侧；当光从空气斜射入其他透明介质中时，折射角小于入射角；当光从其他透明介质斜射人空气中时，折射角大于入射角，总结一下，两种不同密度的介质分界面上发生折射时，就是在密度大的介质中，角度小一点。在光的折射现象中，光路也是可逆的。
（2）②在光的折射中，当入射角增大时，折射角也随之 增大 ；如果光是从水中射向空气，那么当入射角增大到一定值时，折射光线会消失，我们把这种现象称为全反射。而光从空气斜射入水中时，不可能出现这种现象。
③当光线 垂直射向介质表面时，光的传播方向不变，即不发生折射。
④自然界中折射现象所成的像，一般为虚像，而且虚像都相对于物发生上移。如：岸上观鱼、池水变浅，水中的筷子“弯折”海市蜃楼等，都是虚像。
6．【答案】反射；折射；看到的鱼
【知识点】光的反射；光的折射规律
【解析】【分析】光的反射指光在传播到不同物质时，在分界面上改变传播方向又返回原来物质中的现象；是指光从一种介质斜射入另一种介质时，传播方向发生改变，从而使光线在不同介质的交界处发生偏折的现象。
【解答】云在水外面，故为光的反射；鱼在水里，故为光的折射，光的折射所成虚像的位置偏高，故对准看到用激光笔才能打到鱼。
7．【答案】A
【知识点】光的折射规律
【解析】【分析】根据光的折射规律分析判断。
【解答】根据图片可知，当光从水斜射入空气中时，折射角大于入射角，即进入气泡内的光线沿①的方向，故A正确，而B、C、D错误。
故选A，
8．【答案】B
【知识点】光的直线传播及应用；光的反射；光的折射规律
【解析】【分析】根据光的特性分析各个选项中包含的光学原理即可。
【解答】A.林中光束，原理为光的直线传播，故A不合题意；
B.拱桥倒影，是光的反射形成的平面镜成像，故B符合题意；
C.水中铅笔，是光的折射现象，故C不合题意；
D.人手影子，是光的直线传播现象，故D不合题意。
故选B。
9．【答案】D
【知识点】光的反射定律；光的折射规律
【解析】【分析】根据光的反射定律和折射规律分析判断。
【解答】 当光从玻璃斜射入空气中时， 部分光线在玻璃表面发生反射，此时反射角等于入射角。部分光线射入玻璃发生折射，此时折射角小于入射角，故D正确，而A、B、C错误。
故选D。
10．【答案】B
【知识点】光的折射规律
【解析】【分析】根据对光的折射规律的认识和理解分析。
【解答】A.折射光线、入射光线和法线均在同一平面内，故A正确不合题意；
B.入射角增大，折射角随之增大，故B错误符合题意；
C.在光的折射现象中，光路是可逆的，故C正确不合题意；
D.折射光线与入射光线分别位于法线两侧，故D正确不合题意。
故选B。
11．【答案】A
【知识点】光的折射规律
【解析】【分析】根据光的折射规律分析解答。
【解答】根据题意可知，当向筒中注水后，光在水面会发生折射。从P点射入的光线在水面发生折射时，折射角小于入射角，则此时折射光线会向下偏折，即M下面，即在Q点上方。根据光路的可逆性可知，Q点上方的点发出的光线会射入P点，故A正确，而B、C、D错误。
故选A。
12．【答案】B
【知识点】光的折射规律
【解析】【分析】根据光的折射规律分析判断。
【解答】 当光从空气垂直射入水中时， 入射光线与法线重合，即此时入射角为0°。此时光的传播方向不变，继续沿原来方向传播。由于传播方向没有改变，因此没有发生折射，故A、C正确不合题意，B错误符合题意；
光在水中的速度小于在空气中的速度，故D正确不合题意。
故选B。
13．【答案】C
【知识点】光的折射规律
【解析】【分析】当光从一种介质斜射入另一种介质时，传播方向会偏折，发生折射现象。光从空气斜射入水中时，折射角小于入射角，折 射光线向法线靠拢，据此分析判断。
【解答】 现在注入水，使水面处于光源S和凹面镜之间，为使经凹面镜反射以后射入空气的光线仍是平行光，则水中折射光线 的方向应不变才行（即此时的折射光线与没有水时的入射光线重合）。又因为光从空气斜射入水中，折射光线会偏向法线，为了达到题中的要求，应将光源的位置适当降低，如图所示：
故选C。
14．【答案】A
【知识点】光的直线传播及应用；平面镜成像特点、原理和现象；光的折射现象及应用
【解析】【分析】根据图片分析各个选项中包含的光学原理即可。
【解答】A.海市蜃楼是光的折射现象形成，故A符合题意；
B.水中倒影是光的反射现象形成，故B不合题意；
C.树影斑驳是光的直线传播形成，故C不合题意；
D.日食景观是光的直线传播形成，故D不合题意。
故选A。
15．【答案】D
【知识点】光的折射现象及应用
【解析】【分析】光从一种介质斜射入另一种介质时，光的传播方向会发生偏折，这种现象叫光的折射；光从水中斜射入空气时，传播方向将远离法线，折射角大于入射角。
【解答】AB、看甲点时，甲点反射的光线进入人的眼睛，属于光的直线传播，故AB错误。
CD、筷子反射的光从水中斜射入空气时，在水与空气的交界面上发生折射，进入空气中的折射光线远离法线，而我们认为光是沿直线传播的，我们看到的筷子位置在折射光线的反向延长线上，像的位置比实际位置偏高，看起来筷子向上弯折，故C错误，D正确。
故答案为：D。
16．【答案】A
【知识点】光的反射；光的折射现象及应用
【解析】【分析】硬币反射的光沿直线传播，往茶杯中倒入一些水后，硬币反射的光从水通过水面时发生折射，人逆着折射光线看去，看到的是硬币的虚像，人眼不会发光，人眼看见物体是由于物体反射的光线进入人眼。
【解答】A、“看不见”是因为硬币上的反射光线沿直线传播，没有进入人眼，故A正确。
BC、人眼看见物体是由于物体反射的光线进入人眼，人眼不会发光，故BC错误。
D、“又看见了”是因为加水后，硬币反射的光从水通过水面时发生折射，光线进入人眼，杯子的深度变深，故D错误。
故答案为：A。
17．【答案】D
【知识点】光的折射现象及应用
【解析】【分析】根据描述分析各个选项中包含的光学规律，然后再与光的折射进行对照即可。
【解答】A.桥在水中的倒影，属于光的反射现象，故A不合题意；
B.手在灯光下形成的影子，属于光的直线传播现象，故B不合题意；
C.汽车后视镜可扩大视野范围，属于光的反射现象，故C不合题意；
D.池水的深度看起来比较浅，属于光的折射现象，故D符合题意。
故选D。
18．【答案】C
【知识点】光的折射现象及应用
【解析】【分析】光从一种介质斜射入另一种介质时，传播方向发生改变，这就是光的折射现象。
【解答】AB.手在灯光下形成影子和日食，都是光沿直线传播形成的，故A、B不合题意：
C.池水看起来比较浅，是因为光从水中斜射入空气中发生折射所致，故C符合题意；
D.通过后视镜观察后方事物，利用光的反射，故D不合题意。
故选C。
19．【答案】C
【知识点】光的折射现象及应用
【解析】【分析】根据描述分析各个选项中使用的光学原理即可。
【解答】A.光学显微镜的主要结构为凸透镜，利用光的折射现象工作，故A不合题意；
B.普通望远镜，主要结构为凸透镜，利用光的折射现象工作，故B不合题意；
C.汽车后视镜，注意结构为凸面镜，利用光的反射现象工作，故C符合题意；
D.变色太阳镜，利用光的折射现象，故D不合题意。
故选C。
20．【答案】A
【知识点】光的直线传播及应用；光的反射；光的折射现象及应用
【解析】【分析】根据光的折射、广的反射和直线传播的知识判断。
【解答】A.摄影的主要设备为照相机，照相机的主要结构为凸透镜，光从空气射入玻璃，再从玻璃射入空气发生折射现象，故A正确；
B.水里的鱼发出的光从水射入空气，从而发生光的折射现象，我们看到的是它的虚像，故B错误；
C.岸边白鹭的黑影，其实是光沿直线传播形成的照不到的黑色区域，故C错误；
D.古柏发出的光在水面发生反射，因此“倒影”是反射形成的虚像，故D错误。
故选A。
21．【答案】A
【知识点】作光的折射光路图
【解析】【分析】 青蛙之所以坐在井里，只能看到很小的一片天，就是因为光是沿直线传播的缘故。 当井中灌满水时，光由空气进入水中，在水面上要发生折射，根据折射定律画出大致的光线传播路径，确定青蛙的视野范围。
【解答】 当井里灌满水后，光线射向水面会发生折射现象。由于光是从空气射向水，所以折射角小于入射角，因此井底之蛙看到的视野范围比没水时会看到更大，则增加的视野大致范围如图乙中的阴影区域，如下图所示：
故选A。
22．【答案】B
【知识点】作光的折射光路图
【解析】【分析】根据光的折射规律分析判断。
【解答】当光从空气斜射入玻璃中时，折射角小于入射角。当光从三棱镜中斜射入空气中时，折射角大于入射角，如下图所示：
故选B。
23．【答案】B
【知识点】作光的折射光路图
【解析】【分析】根据光的折射规律分析判断。
【解答】A.保持水面高度不变，使激光笔向右平移，则入射点向右移动，那么折射光线也向右移动，最终光斑也向右移动，故A不合题意；
B.保持激光入射角度不变，使水面上升，则入射点向左移动，因此反射光线向左移动，最终光斑向左移动，故B符合题意；
C.保持激光入射角度不变，使水面下降，则入射点向右移动，因此反射光线向右移动，最终光斑向右移动，故C不合题意；
D.保持水面高度和入射点不变，使激光入射角增大，则折射角也会增大，即光斑向右移动，故D不合题意。
故选B。
24．【答案】D
【知识点】作光的折射光路图
【解析】【分析】根据光的折射规律分析判断。
【解答】根据图片可知，水中鱼发出的光线从水中斜射入空气中时发生折射，此时折射角大于入射角。当折射光线射入眼睛后，我们沿相反方向望过去，看到成在实际位置上方鱼的虚像，故D正确，而A、B、C错误。
故选D。
25．【答案】D
【知识点】作光的反射光路图；作光的折射光路图
【解析】【分析】根据光的反射和折射的知识分析判断。
【解答】根据图片可知，
∠NOM=90°-30°=60°，则∠AON=∠DON，那么二者为入射角和反射角，因此MM'为分界面，NN'为法线。由此可知，OB为折射光线，则折射角∠BON'=90°-70°=20°。根据“折射光线和入射光线分居法线两侧”可知，AO为入射光线，即∠AON=60°。根据“反射光线和入射光线分居法线两侧”可知，OD为反射光线，∠NOD=60°，故A、B、C错误；
由于折射角小于入射角，因此光线从空气射入玻璃，即MM'的左侧为空气，右侧为玻璃，故D正确。
故选D。
26．【答案】（1）入射角越大，折射角越大
（2）0
（3）正确
【知识点】光的折射规律
【解析】【分析】（1）根据表格数据分析折射角随入射角的变化规律；
（2）根据垂直入射时的传播方向不变的情形确定折射角；
（3）根据折射角和入射角的大小关系分析。
【解答】（1）根据表格数据可知，当光从空气斜射到水面时，折射角随入射角的变化关系是：入射角越大，折射角越大；
（2） 当光从空气垂直射到水面，光的传播方向不变，即折射光线与法线垂直，此时折射角为0°；
（3）若将激光从水射入空气中， 折射角大于入射角。当入射角增大时，入射角也会增大。因此，当入射角增大到一定程度时，折射角会等于90°，从而消失，因此小金的推测是正确的。
27．【答案】（1）折射；小于
（2）增加；＞
（3）平行于DE；②
【知识点】光的折射现象及应用
【解析】【分析】（1）根据光的折射现象可知，光从一种介质斜射入另一种介质时，其传播方向一定发生改变；光从水中射入空气中时，折射角大于入射角。折射角随入射角的改变而改变；
（2）要使B点的光移到C处，则应使水槽内的水量增加，若BC间距离为2cm，由几何关系可知水面高度的变化量应大于2cm；
（3）因为光在水中和空气中发生折射时在空气中的角度较大则为了使光束第一次从水面射出后沿DE方向传播，激光笔应该与DE平行入射到区域2的位置，才能实现。
【解答】（1）水槽中未加水时，由于光的直线传播，激光射到侧壁上的A点，当水槽中加水时，光点下移到B点位置，这是由于光的折射现象引起的，当光从水中射入空气中时，折射角大于入射角，此时入射角小于角θ；
（2）因入射角和折射角都不变，要使B处的光点向上移到C处，则应使水槽中的水量增加；若BC间距离为2cm，因两次折射光线是平行的，如下面图1所示，则水面高度的变化量大于2cm；
（3）将激光笔移至虚线框内向水槽底部（厚度可忽略不计）照射，因光从空气斜射进入水中和从水斜射进入空气中时，两次发生折射，一次折射角减小，另一次折射角增大，则最终的折射光线与最初的入射光线是平行的，所以激光笔应该与DE平行入射到区域②的位置，才能实现，如下面图2所示；
28．【答案】（1）底面BC
（2）会聚
【知识点】光的折射规律；光的折射现象及应用
【解析】【分析】（1）太阳光遇到三棱镜会发生色散现象；
（2）折射光线与入射光线相比，若其更靠近主光轴则为会聚作用；
【解答】（1）由图可知，红光向地面BC偏折；
（2）将其当做两个三棱镜，故都偏向中间部分，即为会聚作用。
29．【答案】（1）下降；折射
（2）
【知识点】作光的反射光路图；作光的折射光路图
【解析】【分析】（1）①根据光的反射定律作图分析；
②光从一种介质斜射入另一种介质时传播方向发生改变，这就是光的折射。
（2）根据凸透镜的特殊光线和光的反射定律完成作图。
【解答】（1）①将AO相连得到原来的反射光线，由于入射角不变，因此反射角不变，那么水面变化后的反射光线与原来的反射光线是平行的，则反射光线和入射光线的交点就是入射点，也就是后来水面的位置，如下图所示：
观察发现，此时水面下降了。
②水槽上的B点是由于光从空气射入水中发生折射形成的。
（2）①与主轴平行的光经过凸透镜后，折射光线经过凸透镜的焦点；
②根据图片可知，此时入射光线和镜面的夹角为30°，那么入射角为：90°-30°=60°。而反射角等于入射角，则反射角为60°，如下图所示：
30．【答案】
【知识点】作光的折射光路图
【解析】【分析】根据光的折射规律分析解答。
【解答】（1）当光从空气垂直分界面射入玻璃砖中时，光的传播方向保持不变；
（2）当光从玻璃砖中斜射入空气中时，折射角大于入射角，如下图所示：
31．【答案】（1）
（2）
【知识点】作光的反射光路图；平面镜成像的相关作图；作光的折射光路图
【解析】【分析】（1）根据平面镜成像的对称性完成作图；
（2）根据光的反射定律和折射规律完成作图。
【解答】（1）①通过A点作镜面的垂线，然后根据“物像等距”在镜面左侧这条直线上找到像点A'；
②同理，找到B点的像点B'；
③连接像点A'B'即可，如下图所示：

（2）①通过入射点O作垂直于分界面的法线，然后根据“反射角等于入射角”在法线右侧空气内画出反射光线；
②当光从空气斜射入水中时，折射角小于入射角，如下图所示：
32．【答案】
【知识点】作光的折射光路图
【解析】【分析】A'是眼睛看到的虚像，则二者肯定在同一直线上，将二者连接与玻璃砖的交点就是入射点，根据光的折射规律补充剩余的光路图即可。
【解答】根据图片可知，连接眼睛和A'，与玻璃砖的交点为入射点，再连接眼睛和入射角，这就是最后的折射光线。通过这个入射点作垂直分界面的法线，然后根据“光从玻璃斜射入空气中时折射角大于入射角”画出对应的入射光线。
上面的光线与左侧玻璃砖的分界面的交点就是入射点，最后将硬币与这个交点相连得到最初的入射光线，如下图所示：
33．【答案】如图：
【知识点】作光的折射光路图
【解析】【分析】水中的像是所有折射光线反向延长线的交点，利用光的折射规律分别画出对应的折射光线，再确定水中像的位置即可。
【解答】光从水中斜射入水中时，折射角大于入射角，据此找到AO对应的折射光线。然后将两条反射光线反向延长，二者的交点就是像点A'，如下图所示：
试题分析部分
1、试卷总体分布分析
总分：123分
分值分布 客观题（占比） 48.0(39.0%)
主观题（占比） 75.0(61.0%)
题量分布 客观题（占比） 21(63.6%)
主观题（占比） 12(36.4%)
2、试卷题量分布分析
大题题型 题目量（占比） 分值（占比）
填空题 6(18.2%) 42.0(34.1%)
解答题 3(9.1%) 22.0(17.9%)
作图题 2(6.1%) 10.0(8.1%)
实验探究题 3(9.1%) 11.0(8.9%)
单选题 19(57.6%) 38.0(30.9%)
3、试卷难度结构分析
序号 难易度 占比
1 普通 (100.0%)
4、试卷知识点分析
序号 知识点（认知水平） 分值（占比） 对应题号
1 光的反射定律 2.0(1.6%) 9
2 平面镜成像特点、原理和现象 2.0(1.6%) 14
3 平面镜成像的相关作图 10.0(8.1%) 31
4 光的折射现象及应用 28.0(22.8%) 3,14,15,16,17,18,19,20,27,28
5 光的反射 12.0(9.8%) 6,8,16,20
6 作光的反射光路图 19.0(15.4%) 25,29,31
7 光的直线传播及应用 6.0(4.9%) 8,14,20
8 作光的折射光路图 46.0(37.4%) 4,21,22,23,24,25,29,30,31,32,33
9 光的折射规律 51.0(41.5%) 1,2,5,6,7,8,9,10,11,12,13,26,28
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
21世纪教育网(www.21cnjy.com)

展开更多......

收起↑
