中小学教育资源及组卷应用平台

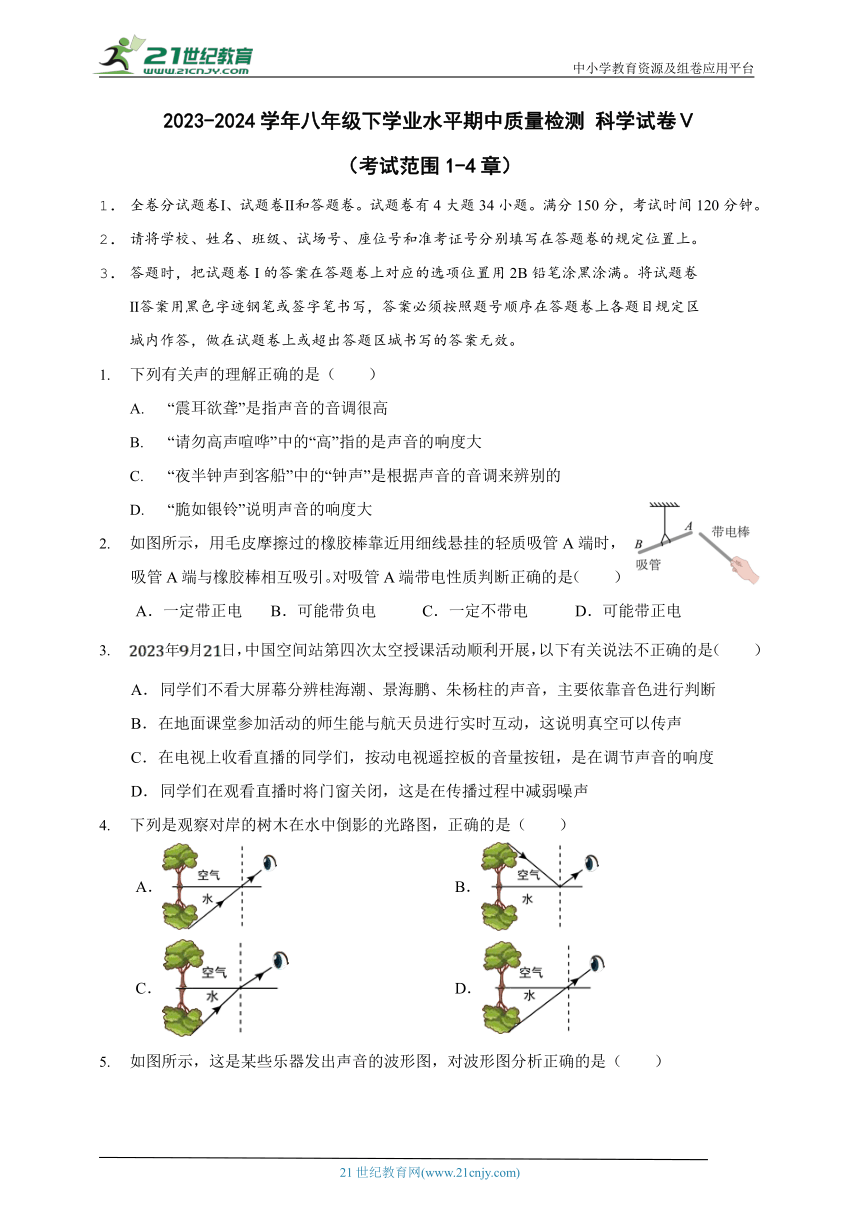

2023-2024学年八年级下学业水平期中质量检测 科学试卷Ⅴ
（考试范围1-4章）
1. 全卷分试题卷Ⅰ、试题卷Ⅱ和答题卷。试题卷有4大题34小题。满分150分，考试时间120分钟。
2. 请将学校、姓名、班级、试场号、座位号和准考证号分别填写在答题卷的规定位置上。
3. 答题时，把试题卷I的答案在答题卷上对应的选项位置用2B铅笔涂黑涂满。将试题卷
Ⅱ答案用黑色字迹钢笔或签字笔书写，答案必须按照题号顺序在答题卷上各题目规定区
城内作答，做在试题卷上或超出答题区城书写的答案无效。
1. 下列有关声的理解正确的是（　　）
A. “震耳欲聋”是指声音的音调很高
B. “请勿高声喧哗”中的“高”指的是声音的响度大
C. “夜半钟声到客船”中的“钟声”是根据声音的音调来辨别的
D. “脆如银铃”说明声音的响度大
2. 如图所示，用毛皮摩擦过的橡胶棒靠近用细线悬挂的轻质吸管A端时，吸管A端与橡胶棒相互吸引。对吸管A端带电性质判断正确的是（　　）
A．一定带正电 B．可能带负电 C．一定不带电 D．可能带正电
3. 年月日，中国空间站第四次太空授课活动顺利开展，以下有关说法不正确的是（　　）
A． 同学们不看大屏幕分辨桂海潮、景海鹏、朱杨柱的声音，主要依靠音色进行判断
B． 在地面课堂参加活动的师生能与航天员进行实时互动，这说明真空可以传声
C． 在电视上收看直播的同学们，按动电视遥控板的音量按钮，是在调节声音的响度
D． 同学们在观看直播时将门窗关闭，这是在传播过程中减弱噪声
4. 下列是观察对岸的树木在水中倒影的光路图，正确的是（　　）
A． B．
C． D．
5. 如图所示，这是某些乐器发出声音的波形图，对波形图分析正确的是（　　）
A．甲、乙的音调和音色均不同 B．乙、丙的响度和音调均不同
C．甲、丁的音调和音色均相同 D．丙、丁的音调和音色均相同
6. 如图，一束单色光从空气斜射入水中。下列说法正确的是（　　）
A． CO是入射光，OB 是折射光
B． AO是入射光，OC是折射光
C．∠BON是入射角，∠AOM是反射角
D．光若沿CO入射，将沿OA和OB射出
7. 2023年深圳市开展“无噪新舞潮”静音广场舞推广活动。如图所示，舞者一人一副耳机，所有耳机都能同步接收到同一首歌。广场没有大分贝的音乐声，减弱噪声的主要方式是（　　）
A．防止噪声产生 B．阻断噪声传播
C．防止噪声进入人耳 D．不能确定
8. 如图，一塑料薄膜顶棚下堆放着一堆干草，夏天雨后，阳光穿过薄膜上的积水，照射到干草上，容易引发火灾。水和塑料薄膜对光的作用相当于（　　）
A．凹透镜 B．凸透镜 C．平面镜 D．凹面镜
9. 如图所示，描述了成语“杯弓蛇影”的故事情景：挂在墙上的弓映在酒杯里，酒客以为杯里有蛇。从物理学的角度看（　　）
A. “蛇影”是光反射形成的
B. “蛇影”是光沿直线传播形成的
C. “蛇影”是光折射形成的
D. “蛇影”是实像
第9题 第10题
10. 如图是一款黑科技阅读设备—“博看AI光影阅读”．它利用了激光投影和成像技术，开机后该设备将资源投影到白色粗糙的桌面上，直接在桌面上用手进行触控操作，犹如在手机上操作一样简单。下列关于此设备的说法不正确的是（　　）
A． 桌面上所成的像是正立放大的虚像
B． 投影仪的镜头是凸透镜
C． 白色桌面便于反射各种色光
D． 选用粗糙的桌面是为了使光发生漫反射
11. 兴趣实验小组探究“光的反射定律”和“凸透镜成像规律（图中光屏成清晰的像未画出）”的实验如图所示，下列说法正确的是（　　）
A． 将图甲中右侧纸板沿ON向后折仍能看到反射光线
B． 图甲中光线沿BO入射，光线不能沿OA反射
C． 图乙中蜡烛燃烧变短，光屏上的像会向上移动
D． 保持图乙中凸透镜不动，将蜡烛和光屏互换后所成的像比互换前的像小
12. 小明同学在“探究串联电路电压规律”的实验中，按如图所示的电路图连接实物。闭合开关，发现灯和都不亮，小明用电压表逐一与元件并联，以查找故障，测量得出；；；；若电路只有一处故障，则故障可能为（　　）
A．断路 B．开关接触不良
C．断路 D．电池接触不良
第12题 第13题
13. 有些轿车的可视倒车影像系统是在车尾牌照的上方装一个摄像头（图中圈内），当汽车挂上倒挡时，倒车影像系统自动启动，摄下的图像显示在屏上。若摄像头焦距为0.5m，某次倒车，车后2m处的物体要能清晰成像，则下列说法正确的是（　　）
A． 车后的物体成放大的像
B． 与小孔成像原理一致
C． 镜头相当于凸透镜，像距可以为0.4m
D． 倒车过程中，显示在屏中的像越来越大
14. 如图所示电路，L1的电阻比L2的大．开关闭合，灯均发光，则（　　）
A．V示数大于V1示数 B．V1示数小于V2示数
C．A示数等于A1示数 D．A2示数大于A1示数
15. 项目学习小组在“自制望远镜”活动中选择了两块透镜，将其中一块透镜正对太阳光，观察到地面上出现了明亮的光斑，如图所示。下列说法中正确的是（　　）
A． 该透镜是凹透镜
B． 该透镜对光具有发散作用
C． 该透镜可用来制作望远镜的物镜
D． 可以使用这种透镜来矫正近视眼
16. 如图所示，甲、乙两人分别站立于一面矮墙的两边，若要在天花板上固定一平面镜使两人在图示位置彼此都能看到对方的全身，则所需的最小平面镜的位置应为（　　）
A．ae B．bc C．bd D．cd
17. 在如图所示的四个电路中，电源电压为已知且恒定，为已知阻值的定值电阻，不能测出未知电阻的阻值的电路是（　　）
A． B． C． D．
18. 如图所示为“探究凸透镜成像规律”的实验，下列说法中，正确的是（　　）
A． 蜡烛逐渐靠近凸透镜时，移动光屏，在光屏上成的像逐渐变小
B． 蜡烛逐渐远离凸透镜时，光屏要靠近凸透镜才能承接到清晰的像
C． 蜡烛在a点时，所成的像是倒立、缩小的虛像
D． 运用蜡烛在b点时的成像原理，可制成近视眼镜
19. 如图甲，“平视显示系统”可以将一些行车信息直接通过前挡风玻璃成像在视野前方，司机不必低头看仪表，提升了行车的安全性。图乙是其成像原理简图。据图分析（　　）
A． 图乙中之1是折射角
B． 行车信息通过挡风玻璃成像的原理是光的反射
C． 司机看到视野前方行车信息的像是实像
D． 行车信息的像与人分别到挡风玻璃的距离一定相等
20. 在如图所示的电路中，A、B两点之间电压U保持不变，电路连接完好且使用的电表均为理想电表。当滑动变阻器的滑片P向右滑动时（　　）
A． 电压表V1和电流表A的示数之比增大
B． 电压表V2和电流表A的示数之比不变
C． 电压表V1示数的变化量和电流表A示数变化量比值的绝对值||增大
D． 电压表V2示数的变化量和电流表A示数变化量比值的绝对值||不变
二、填空题（本题共7小题，每空2分，共34分）
21. 巴西设计师将3D打印技术与医用B超相结合，给准妈妈腹中胎儿打印了1：1 的3D模型(如图)，作为孩子成长的记录，请问B超利用的是　 　。(填“超声波”或“电磁波”)
22. 我们每天都在感受声音，请你思考一下下面几种声音现象：
(1) 如图甲，手拨动压在桌子边的尺子，听见有声音发出。保持塑料尺振幅不变，改变塑料尺伸出桌面的长度，会使声音的　 　(选填“音色”或“音调”)发生改变。
(2) 如图乙，将正在发声的手机放入密闭的瓶子中，不断抽气，可以听到声音越来越轻，甚至将要消失，说明声音的传播需要介质。这个结论是在实验基础上加以　 　得出的。
(3) 如图丙，眼镜店中使用超声波清洗机对眼镜进行清洗，说明声音具有　 　。
23. “西塞山前白鹭飞，桃花流水鳜鱼肥”（[唐]张志和《渔歌子》）。图是白鹭在如镜的水面上飞行的情形。水中的“白鹭”是由光的　 　形成的　 　（选填“实”或“虚”）像。若水深3m，当白鹭距离水面5m时，它的像距离水面　 　m。
24. 取一只不透明的杯子，在杯底中部放一枚硬币。你从杯子上方看下去能看到杯底的硬币（如图甲），然后向后退，直到刚好看不见杯底的硬币时即站住。请一位同学向杯子里倒水，当水达到一定深度时，刚刚看不到的硬币又看见了（如图乙）。又看见的硬币是光的　 　现象，所形成的是　 　（选填“虚”或“实”）像。人眼看到的硬币比真实的硬币位置要　 （选填“高”或“低”）一些。
25. 如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，则通过灯泡L1的电流为　 　A。若灯泡L1断路，则电流表A1的示数将　 （选填“变大”、“变小”或“不变”）
26. 小明为判别直径相同的两透镜的类型，分别将它们正对太阳光，把一张纸放在它的下方，在纸上得到相应的光斑甲和乙，透镜与光斑的大小如图所示（d127. 小明用如图所示的电路探究通过电阻的电流随阻值变化的规律，根据实验的数据绘出了图。由图可知，当电流为时，电阻为　 　；在本实验中，小明控制电压表的示数为　 　。
三、实验探究题（本题共3小题，每空3分，共48分）
28. 如图1所示，在探究“光的反射定律”实验中，把一块平面镜放在水平桌面上，可绕接缝ON转动。
(1) 选用的白色硬纸板的表面应尽可能 　 　（选填“光滑”或“粗糙”）；
(2) 让一束光贴着纸板射到平面镜O点，此时在F板上可以看到反射光线。接着将F板绕接缝ON向后折。如图2，此时在F板上 　 　（选填“能”或“不能”）看到反射光线。此时反射光 　 　（选填“存在”或“不存在”）；
(3) 为进一步确定反射光线的位置，小闽将纸板F沿PQ剪开，只将F板的上半部向后折
　 　（选填“上部”或“下部”）能看到反射光线。此现象说明：光反射时，反射光线、入射光线和法线在 　 　；
(4) 小闽和小军都想从镜子中看到对方的眼睛，但又不想让对方看到自己的眼睛，但他们做不到这一点的。这是因为：在光的反射中　 　的。
29. 小付同学设计了图甲所示电路，探究“电流与电阻的关系”。
(1) 小付根据电流表示数和定值电阻的实验数据在乙图中描出了两个点，并由这两点构成两个阴影部分(两个阴影有重叠)，则这两个阴影部分的面积所表示的物理意义是　 。 　
(2) 用的电阻做实验时，滑动变阻器的滑片在处，再将电阻换成电阻进行实验时，滑动变阻器的滑片应该在处的　 　(填“左”或“右”)边，使电压表示数不变。
(3) 在接下来继续实验时，电压表调到设置电压后，电流表的示数如图丙所示，此时的阻值为 。
30. 小桂利用如图甲所示的电路“测量小灯泡电阻”，其电源为3节干电池串联提供，小灯泡L的规格是“？V，0.25A”，滑动变阻器铭牌为“30Ω，2A”。
(1) 请你用笔画线代替导线将图甲中的实物电路连接完整　 　（要求：向左移动滑动变阻器滑片P时，电路中电流变大，且导线不能交叉）。
(2) 闭合开关S，灯泡发光微弱，缓慢移动滑片P，当电流表示数为0.25A时，电压表示数如图乙所示为 　 　V，由此可求得该小灯泡正常发光时的电阻是 　 　Ω。
(3) 多次改变小灯泡两端的电压，测出其对应的电流后，小桂描绘了如图丙所示的I﹣U图像，分析图像可知小灯泡的电阻非定值，这是因为灯丝的电阻受 　 　的影响；为了测量小灯泡在0.5V的电压下的电阻，在不增加器材的情况下，你认为他可以采取的措施是 　 　。
(4) 完成上述实验后，小桂找来一个最大阻值未知的滑动变阻器R0，设计了如图丁的电路，设想不用电流表也能测量出上述小灯泡L正常发光时的电阻。已知电源电压为U，滑动变阻器R1的最大阻值为R，请你将操作步骤补充完整并写出小灯泡正常发光时电阻的表达式：
1 只闭合S和S1，调节R1的滑片，使小灯泡L正常发光；
2 只闭合S和S2，保持R1的滑片位置不动，调节R0的滑片，使电压表的示数与第①步时
　 　（选填“相同”或“不同”）；
3 只闭合S和S2，保持R0的滑片位置不动，将R1的滑片调至最右端，记录电压表的示数U'；
4 小灯泡正常发光时的电阻RL＝　 　。（用符号U、R、U'表示）
四、解答题（本题共4小题，31题4分、32题10分，33题6分，34题8分，共28分）
31. 如图所示，小高在某商场买鞋，他选了一双新鞋在垂直于地面的试鞋镜前试穿。但此时在镜中他看不到新鞋的整像。请用作图法说明看不到新鞋整像的原因。（AB表示鞋长，C点代表人眼。）
32. 小明同学利用光具座、凸透镜、蜡烛、光屏等实验器材探究凸透镜成像的规律：
(1) 如图所示，烛焰、凸透镜、光屏的中心大致在同一高度的目的是　 　。烛焰在光屏上成清晰的像，则所成的像是倒立　 　(选填 “放大”或“等大”或“缩小”)的实像。
(2) 将蜡烛向左移动，为了在光屏上呈现清晰的像，应将光屏向　 　(选填“左”或“右”)移动，但是不管蜡烛怎么向左移动，像始终在一倍到两倍焦距之间。
(3) 相机和手机的镜头也是凸透镜。
1 通过伸缩镜头，使像清晰地成在芯片上，这个操作过程便是“调焦”。小敏同学发现手机不能“调焦”但成像也基本清晰，她将手机拿到实验室去探究，实验数据如表所示，请判断手机镜头的焦距大约为　 　cm。
次数物理量 1 2 3 4 5 6 7
物距/m 10.00 5.00 2.00 1.00 0.50 0.10 0.05
像距/cm 0.500 0.501 0.502 0.503 0.505 0.526 0.556
2 请分析，手机拍摄远近不同的物体不需要“调焦”的原因是　 　。
33. 如图所示的电路，电源电压大小保持不变，电阻，滑动变阻器的规格为“40Ω 0.5A”。电压表和电流表接入电路的量程分别为0~3V和0~0.6A。
(1) 只闭合，电流表的示数为0.1A，求电源电压：
(2) 同时闭合、、，当P置于中点时，并暂时断开电压表，求通过电流表的电流；
(3) 只闭合，在保证电路各元件安全的前提下，求滑动变阻器可调节的阻值范围。
34. 如图所示，黑匣子上有 A、B、C三个接线柱，内部只有一个电压恒为6 V的电源和两个定值电阻R1、R2(R1>R2)。 当电流表分别连接到接线柱A、B，A、C，B、C时，电流表的示数如下表所示：
实验序号 1 2 3
电流表的位置 接A、B之间 接A、C之间 接B、C之间
电流表的示数/A 0.2 0 0.3
电路的总电阻/Ω ____ 无法计算 20
(1) 请将上表填写完整。
(2) 如图13-62所示的四个电路图，符合上述黑匣子内电路连接情况的有　 　(填序号)。
(3) R1 和R2 的阻值各为多少
答案解析部分
1．【答案】B
【解析】【解答】A.震耳欲聋是描述声音大，指声音的响度大，A不符合题意；
B.请勿高声喧哗中的“高”，指的是声音的响度大，B符合题意；
C.夜半钟声到客船，“钟声”是根据声音的音色来辨别的，C不符合题意；
D.“脆如银铃”说明声音的音调高，D不符合题意。
故答案为：B.
【分析】声音的大小指响度；声音的高低指音调；声音的特色是音色。
2．【答案】D
【解析】【解答】带电体能够吸引轻小物体，异种电荷相互吸引；用毛皮摩擦过的橡胶棒带负电，橡胶棒靠近用细线挂住的轻质吸管A端，若相互吸引， A端有可能不带电或带正电。故ABC错误，D正确；
故答案为：D。
【分析】带电体能够吸引轻小物体；同种电荷相互排斥，异种电荷相互吸引。
3．【答案】B
【解析】【解答】A.不同人发出声音的音色不同，同学们不看大屏幕能根据音色辨别出不同宇航员的声音，故A正确；
B.声波无法在真空中传播， 在地面课堂参加活动的师生是利用电磁波与航天员进行实时互动的，故B不正确；
C. 在电视上收看直播的同学们，按动电视遥控板的音量按钮，是在调节声音的响度，故C正确；
D. 同学们在观看直播时将门窗关闭，这是在传播过程中减弱噪声 ，故D正确。故选B。
【分析】本题是一道综合了涉及声现象多个知识点的题目，做题时要对照相关的物理知识，仔细分析每一种情况的对错。
4．【答案】B
【解析】【解答】树木在水中形成倒影，是因为来自岸上树木的光线斜射到水面上发生反射，反射光线进入眼睛，所以才能观察到对岸的树木在水中的倒影，ACD不符合题意，B符合题意。
故答案为：B。
【分析】水中的倒影，是光的反射形成的。
5．【答案】C
【解析】【解答】A.根据图像，甲、乙的频率相同，音调相同，声波图形不同，音色不同，A不符合题意；
B.乙、丙的振幅相同，响度相同，频率不同，音调不同，B不符合题意；
C.甲、丁的频率相同，音调相同，波形图相同，音色相同，C符合题意；
D.丙、丁的频率不同，音调不同，波形图相同，音色相同，D不符合题意。
故答案为：C.
【分析】音调和振动的频率有关，响度和振幅有关；不同发声体，音色不同，声波图不同。
6．【答案】B
【解析】【解答】在光的反射现象中，燃烧光线和入射光线在同一种介质中，折射光线和入射光线在不同的介质中。根据图片可知，只有OC单独在水里，因此OC为折射光线。根据“入射光线和折射光线分居法线两侧”可知，AO为入射光线，OB为反射光线，故A错误，B正确；
入射角是入射光线和法线的夹角，反射角是反射光线和法线的夹角，故C错误；
根据光路的可逆性可知，当光沿CO入射时，折射光线沿OA方向射出，故D错误。
故选B。
【分析】根据光的反射定律和折射规律分析判断即可。
7．【答案】A
【解析】【解答】 广场舞爱好者们自发的戴起无线电耳机，伴随音乐节拍舞蹈，广场没有大分贝的音乐声，对广场上不跳舞的行人来说，属于在声源处防止噪声产生。故A正确，BCD错误。
故选：A。
【分析】 防治噪声的途径：一是从声源处减弱噪声，二是从传播过程中减弱噪声，三是从人耳处减弱噪声。
8．【答案】B
【解析】【解答】塑料薄膜积水后，形成一个中间厚边缘薄的水凸透镜，对光有会聚作用，当太阳光被会聚到干草上时，容易引发火灾，故ACD不符合题意，B符合题意；
故答案为B.
【分析】中间厚边缘薄为凸透镜，凸透镜对光线具有会聚作用。
9．【答案】A
【解析】【解答】 蛇在酒中的倒影属于平面镜成像，根据平面镜成像特点可知，蛇的倒影是由于光的反射形成的虚像，故A正确。
故选：A
【分析】平面镜成像的原理是光的反射形成的，平面镜所成的像是虚像
10．【答案】A
【解析】【解答】A、投影仪在桌面上所成的像是倒立放大的实像，A错误，符合题意；
B、物体在一倍焦距和二倍焦距之间时，凸透镜成倒立、放大的实像，应用是投影仪，B正确，不符合题意；
C、白色不透明物体对光的作用是反射各种色光，黑色不透明物体对光的作用是吸收各种色光，C正确，不符合题意；
D、桌面粗糙是为了让光发生漫反射，使人从各个角度都能看到图像，D正确，不符合题意；
故答案为：A.
【分析】A、投影仪在桌面上所成的像是倒立放大的实像；
B、物体在一倍焦距和二倍焦距之间时，凸透镜成倒立、放大的实像，应用是投影仪；
C、白色不透明物体对光的作用是反射各种色光，黑色不透明物体对光的作用是吸收各种色光；
D、桌面粗糙是为了让光发生漫反射，使人从各个角度都能看到图像。
11．【答案】C
【解析】【解答】A.根据“三线共面”的规律可知，将图甲中右侧纸板沿ON向后折，不能看到反射光线，故A错误；
B.根据光路的可逆性可知，图甲中光线沿BO入射，光线肯定沿OA反射，故B错误；
C.图乙中蜡烛燃烧变短，相当于火焰向下移动，根据“倒立性”可知，光屏上的像会向上移动，故C正确；
D.保持图乙中凸透镜不动，将蜡烛和光屏互换后，蜡烛在一倍和二倍焦距之间，成倒立放大的实像，故D错误。
故选C。
【分析】A.根据“反射光线、法线和入射光线在同一平面内”判断；
B.根据光路的可逆性判断；
C.根据凸透镜成像的倒立性判断；
D.将物距和焦距进行比较，从而确定成像特点。
12．【答案】B
【解析】【解答】 闭合开关，发现灯L1和L2都不亮，说明电路断路。用电压表逐一与元件并联，以查找故障，测量得出Uab=6V，说明a 电源正极、b到电源负极是完好的电路；Ubc =0V，Ucd=0V，说明电路中b到正极断路，Uad=6V。若电路只有一处故障，则故障可能为ab间断路，即开关断路。
故选B。
【分析】 电路故障分为短路和断路。短路时电路中还有电流，有灯泡会亮。断路时，电路中没有电流，灯泡不亮。电压表检查时， 有示数说明到电源正负极完好，所接部分断路。
13．【答案】D
【解析】【解答】ABC.根据题意可知，此时物体在凸透镜的二倍焦距以外，则成倒立缩小的实像，即摄像头相当于凸透镜，故A、B、C错误；
D.倒车过程中，物距减小，根据“物近像远大”可知，像越来越大，故D正确。
故选D。
【分析】ABC.根据凸透镜成像的特点分析判断；
D.根据凸透镜成像“物近像远大，物远像近小”的规律判断。
14．【答案】C
【解析】【解答】由左图可知，L1、L2并联，电表V1测L1两端电压，电表V2测L2两端电压，电压表V测电源电压，并联电路中各支路电压相等，都等于电源电压；故V示数等于V1示数，等于V2示数，故A错误、B错误；
由右图可知L1、L2串联，在串联电路中，电流处处相等，因此A示数等于A1示数，等于A2示数，故C正确，D错误；
故本题选C。
【分析】根据并联电路电压处处相等判断A、B选项，根据串联电路电流处处相等判断C、D选项。
15．【答案】C
【解析】【解答】A.根据图像，光线有会聚趋势，该透镜是凸透镜，A不符合题意；
B.根据图像，光点变小，该透镜对光具有会聚作用，B不符合题意；
C.望远镜的物镜是凸透镜，该透镜可用来制作望远镜的物镜，C符合题意；
D.可以使用这种透镜来矫正远视眼，D不符合题意。
故答案为：C.
【分析】凸透镜对光有会聚作用，可以矫正远视眼，望远镜的物镜是凸透镜。
16．【答案】C
【解析】【解答】如图所示，甲、乙两人在平面镜里成的像的位置，分别过乙的像的头顶和脚底分别作两条直线到甲的眼睛，过甲的像的头顶和脚底分别作两条直线到乙的眼睛（这两条直线就可以确定出所需最小平面镜的位置），由这四条直线与墙的交点即可确定出所需最小平面镜的位置应为bd。
故答案为：C。
【分析】平面镜所成的像是正立等大的虚像，像与物到平面镜的距离相等，像与物的连线与平面镜垂直。
17．【答案】C
【解析】【解答】根据电路图，测量电阻，电源电压为已知且恒定，定值电阻R已知阻值；
A.根据串联电路电压规律，电压表RX的分压，可以计算定值电阻的分压，利用，计算电流，再利用，计算电阻，A不符合题意；
B.根据电压表测量定值电阻分压，可知未知电阻分压，利用定值电阻计算电流，根据，计算电阻，B不符合题意；
C.电阻并联，电流表可以测量定值电阻的电流，不确定未知电阻的电流，不能计算电阻，C符合题意；
D.电阻并联，电流表测量了未知电阻的电流，根据，可以计算电阻，D不符合题意。
故答案为：C.
【分析】根据串联电路电压规律，可以计算部分分压；根据串联电路电流相等，可以计算电流，结合，计算电阻。
18．【答案】B
【解析】【分析】根据凸透镜成像的特点分析判断。
【解答】A.蜡烛逐渐靠近凸透镜时，物距减小，根据“物近像远大”的规律可知，此时像距增大，在光屏上成的像逐渐变大，故A错误；
B.蜡烛逐渐远离凸透镜时，根据“物远像近小”的规律可知，此时像距减小，即光屏要靠近凸透镜才能承接到清晰的像，故B正确；
C.蜡烛在a点时，此时在二倍焦距以外，则所成的像是倒立、缩小的实像，故C错误；
D.蜡烛在b点时，在一倍焦距以内，那么成正立、放大的虚像，可以制成远视眼，故D错误。
故选B。
19．【答案】B
【解析】【分析】（1）折射角是折射光线与法线的夹角。
（2）（3）平面镜成正立等大的虚像，是光的反射现象。
（4）根据平面镜成像特点，像和物关于镜面对称。
【解答】A、图乙中∠1是反射光线与平面镜的夹角，不是折射角，故A错误。
BC、挡风玻璃相当于平面镜，平面镜成像是由光的反射形成的虚像，故B正确，C错误。
D、据平面镜成像时像和物关于镜面对称，行车信息的像与行车信息分别到挡风玻璃的距离一定相等，故D错误。
故答案为：B。
20．【答案】D
【解析】【分析】由电路图可知，R1、R2、R3串联，V1测R1两端的电压，V2测R2两端的电压，电流表串联在电路中；当滑片向右滑动时，分析滑动变阻器接入电路中的阻值的变化，结合欧姆定律和串联电路的特点对选项逐一分析得出答案。
【解答】由电路图可知，R1、R2、R3串联，V1测R1两端的电压，V2测R2两端的电压，电流表串联在电路中。当滑片向右滑动时，变阻器的阻值变大。
A.电压表V1测R1的电压，电流表测通过R1的电流。根据可知，R1为定值，则V1和A的示数之比不变，故A错误；
B.电压表V2测R2的电压，电流表测通过R2的电流。根据可知，R2阻值变大，则V2和A的示数之比变大，故B错误；
C.因为，所以V1和A示数变化量的比值绝对值不变，故C错误；
D.又UV 1+UV 2+UR3=U，故|ΔU2|=|ΔUV 1|+|ΔUR3|，即，所以电压表V2示数的变化量和电流表A示数变化量比值的绝对值不变，故D正确。
故选D。
21．【答案】超声波
【解析】【分析】根据声音的分类的知识判断。
【解答】B超中的“超”，指的是超声波。
22．【答案】（1）音调
（2）推理
（3）能量
【解析】【分析】（1）图甲中，保持塑料尺振幅不变，改变塑料尺伸出桌面的长度，尺的振动快慢发生变化，即发出声音的频率发生改变，即声音的音调会发生改变。
（2）图乙中，不断抽气，可以听到声音越来越轻，甚至将要消失，说明随着介质的减少，传播的声音越来越轻，由此可推理得出，声音的传播需要介质。
（3）眼镜店中使用超声波清洗机对眼镜进行清洗，利用了声音具有能量。
【解答】（1）尺伸出桌面的长度，尺的振动快慢发生变化，即发出声音的频率发生改变，声音的频率影响音调；故答案为：音调。
（2）图乙中不能抽成真空，所以根据不断抽气，可以听到声音越来越轻，甚至将要消失，推测假如抽成真空，声音会消失；故答案为：推理。
（3）超声波清洗机对眼镜进行清洗，消耗能量，说明声音具有能量。故答案为：能量。
23．【答案】反射；虚；5
【解析】【解答】（1）水面相当于平面镜，水中的白鹭为空气中白鹭的像，即由光的反射形成的虚像；
（2） 当白鹭距离水面5m时， 根据“物像等距”的规律可知，它的像到水面的距离等于白鹭到水面的距离，也就是5m。
【分析】（1）根据平面镜成像的原理解答；
（2）根据平面镜成像的对称性分析解答。
24．【答案】折射；虚；高
【解析】【解答】甲图中，由于光在同种均匀介质中沿直线传播，硬币反射的光不能沿直线传播到人眼当中去，所以人眼看不到硬币；乙图中，在杯子中倒水后，硬币反射的光由水中进入到空气中时发生折射，所以光能进入眼中，从而人能看到硬币；经折射后，人眼看到的硬币是真是硬币的虚像，在真实的硬币的上方，所以人眼看到的硬币比真实的硬币位置要高一些。
【分析】光经一种介质斜射入另一种介质时，光的传播方向发生偏折；人眼之所以能看到物体，是由于物体上的光照射到人眼中。
25．【答案】1.2；变小
【解析】【解答】由图可知，灯泡L1、L2并联，电流表A2测支路灯泡L2的电流，选0到0.6A，分度值0.02A，读数为0.3A；电流表A1测干路电流，选0到3A，分度值0.1A，读数为1.5A；通过灯泡L1的电流为I1=I总- IA1=1.5A-0.3A=1.2A；若灯泡L1断路，则只有L2接入电路，电流表A1和电流表A2示数相同测电路电流，相比于之前示数变小。
【分析】由图可知，灯泡L1、L2并联，电流表A2测支路灯泡L2的电流；并联电路电流之和为干路电流；若灯泡L1断路，则只有L2接入电路；电流表的大量程和小量程是5倍关系。
26．【答案】凸；具体判断方法是，将纸片靠近和远离透镜，观察光斑大小如何变化；如果靠近或远离时能找到一个最小最亮的光斑，则说明是凸透镜；如果光斑始终大于d，且越远离光斑越大，则说明是凹透镜。
【解析】【解答】因为凸透镜对光线有会聚作用，凹透镜对光线起发散作用，所以根据图示可知，甲一定是对光线起了会聚作用，而乙可能是对光线起了发散作用，也可能是光线经凸透镜还未完全会聚到焦点，或会聚后继续向前传播，形成放大的光斑，因此形成甲光斑的一定是凸透镜，形成乙光斑的可能是凹透镜。
具体判断方法是，将纸片靠近和远离透镜，观察光斑大小如何变化。如果靠近或远离时能找到一个最小最亮的光斑，则说明是凸透镜；如果光斑始终大于d，且越远离光斑越大，则说明是凹透镜。
【分析】凸透镜对光有会聚作用，使光斑减小；通过改变光屏到透镜的距离观察光斑，能判断是凸透镜或凹透镜。
27．【答案】10；2
【解析】【解答】 由图象可知，当电流为0.2A时，对应的 ，则电阻为R=10Ω；
探究通过电阻的电流随阻值变化的规律时，需控制电阻两端的电压（电压表的示数）不变，
因I=0.2A时，R=10Ω，则根据欧姆定律可得小明控制电压表的示数为UV=IR=0.2A×10Ω=2V。
故答案为：10；2。
【分析】 根据图象可知，当电流为0.2A时的值，可求出对应的电阻值；探究通过电阻的电流随阻值变化的规律时，需控制电阻两端的电压（电压表的示数）不变，根据欧姆定律求出控制不变的电压值。
28．【答案】（1）粗糙
（2）不能；存在
（3）下部；同一平面内
（4）可逆
【解析】【解答】 1）硬纸板反射漫反射，选用的白色硬纸板的表面应尽可能 粗糙。
2） 根据反射定律，入射光线、反射光线和法线在同一平面内， 接着将F板绕接缝ON向后折。反射光线还在之前的平面内，硬纸板在另一个平面，所以在如图2中，此时在F板上 不能 看到反射光线。根据反射定律，此时反射光 存在。
3） 只将F板的上半部向后折，F板的上半部在另一个平面内，F板的下半部在之前的平面内，所以 下部 能看到反射光线。此现象说明：光反射时，反射光线、入射光线和法线在 同一平面内。
4） 根据光路的可逆性，两人都能看到对方的眼睛，所以在光的反射中 光路是可逆的。
故答案为：粗糙；不能、存在；下部、同一平面内；可逆。
【分析】1）根据硬纸板反射漫反射分析得出；
2）根据反射定律，入射光线、反射光线和法线在同一平面内分析得出；
3）根据F板的下半部在之前的平面内分析得出；
4）根据光路的可逆性分析得出；
29．【答案】（1）定值电阻两端电压
（2）右
（3）20
【解析】【解答】1）长方形面积为长*宽，带入图中可知IR=U，即 阴影部分的面积所表示的物理意义是定值电阻的电压
2）探究电流与电阻的关系，应该保证电压相同，根据串联分压可知，电阻越大，电压越大，所以当定值电阻越大时，要想保持电压不变，需要增加变阻器电压，需要右调节电阻
3）电流表示数为0.1A，电压有面积可知U=2V，所以电阻为2V/0.1A=20Ω
【分析】根据欧姆定律U=IR分析，电压一定时，电流和电阻成反比
30．【答案】（1）
（2）2.5；10
（3）温度；取下一节或两节干电池
（4）相同；
【解析】【解答】(1)向左移动滑动变阻器滑片P时，电路中电流变大，说明滑动变阻器连入电路的电阻变小，故滑动变阻器左下接线柱连入电路中，如图所示；
(2)由图甲可知电压表选用小量程，由图乙可知电压表的分度值分度值为0.1V，示数为2.5V，由欧姆定律可知，小灯泡正常发光时的阻值为；
(3)因为灯丝的电阻随着温度的升高而增大，所以小灯泡的电阻不是一个定值；由图丙可知，灯泡在0.5V电压时的电流为0.1A，由串联电路的电压特点和欧姆定律可知，此时电源电压的最大值为UM=UL+U滑大=UL+IR滑大=0.5V+0.1A x 30Ω=3.5V，即为了测量小灯泡在0.5V的电压下的电阻，电源电压在0.5V ~3.5V之间就可以，因此在不增加器材的情况下，可以取下一节或两节干电池；
(4)①只闭合S和S1，调节R1的滑片，使电压表的示数为2.5V，此时小灯泡两端的电压为额定电压，小灯泡正常发光；②只闭合S和S2，保持R 的滑片位置不动，调节R0的滑片，使电压表的示数与第①步时相同，此时R两端的电压就是小灯泡两端的电压，R0的电阻就是小灯泡的电阻，这用到了等效替代法；
③只闭合S和S2，保持R0的滑片位置不动，将R 的滑片调至最右端，此时滑动变阻器R1的电阻最大，记录电压表的示数U；④电源电压用U表示，将R1的滑片调至最右端时，R1两端的电压为U-U'，电路的电流为，此时滑动变阻器的R0接入电路的电阻为，所以小灯泡正常发光时的电阻为。
【分析】(1)向左移动滑动变阻器滑片P时，电路中电流变大，说明滑动变阻器连入电路的电阻变小，从而确定滑动变阻器接入的接线柱；
(2)根据图甲可知电压表选用小量程，根据图乙确定电压表的分度值读出示数，根据欧姆定律求小灯泡正常发光时的阻值；
(3)根据灯丝的电阻随着温度的升高而增大分析小灯泡的电阻非定值的原因；根据图丙可知灯泡在0.5V电压时的电流，根据串联电路的电压特点和欧姆定律求出电源电压的最大值，进而分析出改进措施；
(4)没有电流表测量小灯泡的额定功率，利用一个最大电阻已知的滑动变阻器R1来代替电流表；此实验用到了等效替代法，测量出与小灯泡并联的滑动变阻器的电阻就可以得出小灯泡的电阻。
31．【答案】解：如下图，根据平面镜成像物像关于平面镜对称的特点做出鞋子在平面镜中的像A'B'，然后连接像点B'与平面镜上边缘并延长，要想看到镜中的新鞋，就要使眼睛看到新鞋成的像；鞋子反射的光线经过平面镜反射后必须能进入人的眼中，由图可以看出：鞋子B点发出的光线BO经过平面镜的反射光线OD没有进入人的眼中（C点），所以看不到新鞋的像。
【解析】【分析】平面镜成像具有五大特点：1、大小相等；（物体与像大小相同）2、距离相等；（物体到平面镜的距离与像到平面镜的距离相等）3、线面垂直；（物体与像的连线和平面镜垂直）4、像为虚像；5、分居两侧。（物体和像分别在平面镜的两测）平面镜成的像来自物体的光经平面镜反射后，反射光线的反向延长线形成的。平静的水面、抛光的金属表面、玻璃板等都相当于平面镜。
【解答】 解：如下图，根据平面镜成像物像关于平面镜对称的特点做出鞋子在平面镜中的像A'B'，然后连接像点B'与平面镜上边缘并延长，要想看到镜中的新鞋，就要使眼睛看到新鞋成的像；鞋子反射的光线经过平面镜反射后必须能进入人的眼中，由图可以看出：鞋子B点发出的光线BO经过平面镜的反射光线OD没有进入人的眼中（C点），所以看不到新鞋的像。
故答案为：
32．【答案】（1）使像成在光屏中央；缩小
（2）左
（3）0.5；像距都非常接近焦距(像距变化不大)
【解析】【分析】（1）在探究凸透镜成像的实验中，只有蜡烛火焰、透镜和光屏的中心在同一高度，所成的像才能在光屏中央。如果像距大于物距，那么成放大的实像；如果像距小于物距，那么成缩小的实像。
（2）根据“物近像远大，物远像近小”的规律分析。
（3）①根据凸透镜的成像规律分析；
②调焦的目的就是通过改变焦距来改变像距，让像成在光屏上，根据表格数据，分析像距是否会发生明显的变化即可。
【解答】（1）如图所示，烛焰、凸透镜、光屏的中心大致在同一高度的目的是：使像成在光屏中央。根据图片可知，此时像距小于物距，则烛焰在光屏上所成的像是倒立缩小的实像。
（2）将蜡烛向左移动，则物距增大，根据“物远像近小”的规律可知，此时需要减小像距，即将光屏向左移动。
（3）①根据凸透镜成像的特点可知，照相机成倒立缩小的实像，物体肯定在二倍焦距以外，而像则成在一倍焦距和二倍焦距之间。根据表格数据可知，无论物距怎样变化，像距始终在0.5m附近变化，那么手机镜头的焦距大约为0.5m。
②根据表格数据可知，手机拍摄远近不同的物体不需要“调焦”的原因是：像距都非常接近焦距(像距变化不大)。
33．【答案】（1）解：只闭合开关S1，R1、R2串联，电流表测量电路电流，电流表的示数为0.1A，因串联电路各处电流相等，且总电阻等于各部分电阻之和，则根据欧姆定律知道，电源电压
答：电源电压大小为4.5V；
（2）解：闭合S1、S2、S3，R2被短路，R1、R3并联，电流表测量干路电流，并联电路各支路两端电压相等，此时通过R1的电流
当P置于R3中点时，通过R3的电流
并联电路干路电流等于各支路电流之和，所以通过电流表的电流
答：通过电流表的电流为0.375A；
（3）解：只闭合开关S2，R2、R3串联，电压表测量R3两端的电压，电流表测量电路电流。当滑动变阻器接入电路的阻值为0时，电路为R2的简单电路，此时电路中的电流
电流表的量程为0～0.6A，故电路各元件安全；
电压表的量程为0-3V，故滑动变阻器两端的电压最大为3V，根据串联电路的电压特点知道，定值电阻两端的电压为
此时电路中的电流
根据欧姆定律知道，电路的总电阻
根据电阻串联的特点可知滑动变阻器接入电路的阻值
故滑动变阻器R3可调节的阻值范围为0～30Ω。
答：滑动变阻器可调节的阻值范围为0～30Ω。
34．【答案】（1）30
（2）②④
（3）当内部电路如图②所示时， 当内部电路如图④所示时，
【解析】【分析】（1）从表格数据可知，电流表接AB之间时电路中的电流，根据欧姆定律求出电路AB之间的总电阻；
（2）由表格数据可知RBC之间的阻值，比较RAB和RBC的阻值关系，若AB之间R1与R2串联，则BC之间只有一个电阻，根据电阻的串联求出另一个电阻的阻值，利用R1＞R2判断电路的连接方式；若AB之间只有一个电阻，根据R1＞R2判断AB之间和BC之间的电阻，然后得出电路的连接方式；
（3）根据（2）的解答得出R1和R2的阻值。
【解答】（1）根据表格数据可知，电流表接在AB之间时电流为0.2A，则电流表接AB之间时电路的总电阻：
（2）由表格数据，电流表接在BC之间电阻为：，则：RAB＞RBC，
若AB之间是由R1与R2串联组成，则BC之间只有一个电阻，且阻值为20Ω，
因串联电路中总电阻等于各分电阻之和，
所以另一个电阻的阻值为30Ω-20Ω=10Ω，
由R1＞R2可知，BC间的电阻为R1，故①不符合、②符合；
若AB之间只有一个电阻组成，根据R1＞R2、RAB＞RBC可知，AB之间为R1，BC之间为R2，故③不符合、④符合；
故选②④。
21世纪教育网 www.21cnjy.com 精品试卷·第 2 页 （共 2 页）
HYPERLINK "http://21世纪教育网(www.21cnjy.com)
" 21世纪教育网(www.21cnjy.com)

展开更多......

收起↑
