阶段微卷9 能量的转化与守恒(九上3.6)
(满分：100分 时间：30分钟)
一、选择题(每小题6分，共24分)
1. 两个灯泡L1和L2的额定电压均为6 V，将两灯泡串联后接入电路中，接通后发现L2要亮一些，则下列判断正确的是(　　)
A. L1的电阻比L2的大
B. 串联时L1两端电压比L2两端电压大
C. L2的额定功率比L1的大
D. 若两灯泡并联，通过L1的电流比通过L2的大
2. 将一个“6 V　3 W”的小灯泡(忽略小灯泡电阻随温度的变化)与一个阻值为12 Ω的电阻串联后接到12 V的电源上，闭合开关后，小灯泡的实际功率(　　)
A. 大于3 W B. 等于3 W C. 小于3 W D. 无法确定
3. 如图所示是“探究电流通过导体产生的热量与哪些因素有关”的实验装置(电源和开关没有画出)，两个透明容器中密封着等质量的空气。下列说法正确的是(　　)
A. 装置甲可以探究电流产生的热量与电流的关系
B. 通电后，容器内空气内能的改变是做功的结果
C. 电炉丝通过导线连接到电路里，电炉丝热得发红而导线几乎不发热，可以用装置甲解释
D. 只有装置乙可以探究电流产生的热量与通电时间的关系
(第3题)　　 　　(第4题)
4. 如图电路中，定值电阻R1＝2R2，开关闭合后，电阻R1、R2两端的电压分别为U1、U2，通过的电流分别为I1、I2，电功率分别为P1、P2，相同时间内做的功分别为W1、W2，以下比例正确的是(　　)
A. I1∶I2＝2∶1 B. U1∶U2＝1∶1
C. P1∶P2＝2∶1 D. W1∶W2＝1∶2
二、非选择题(共76分)

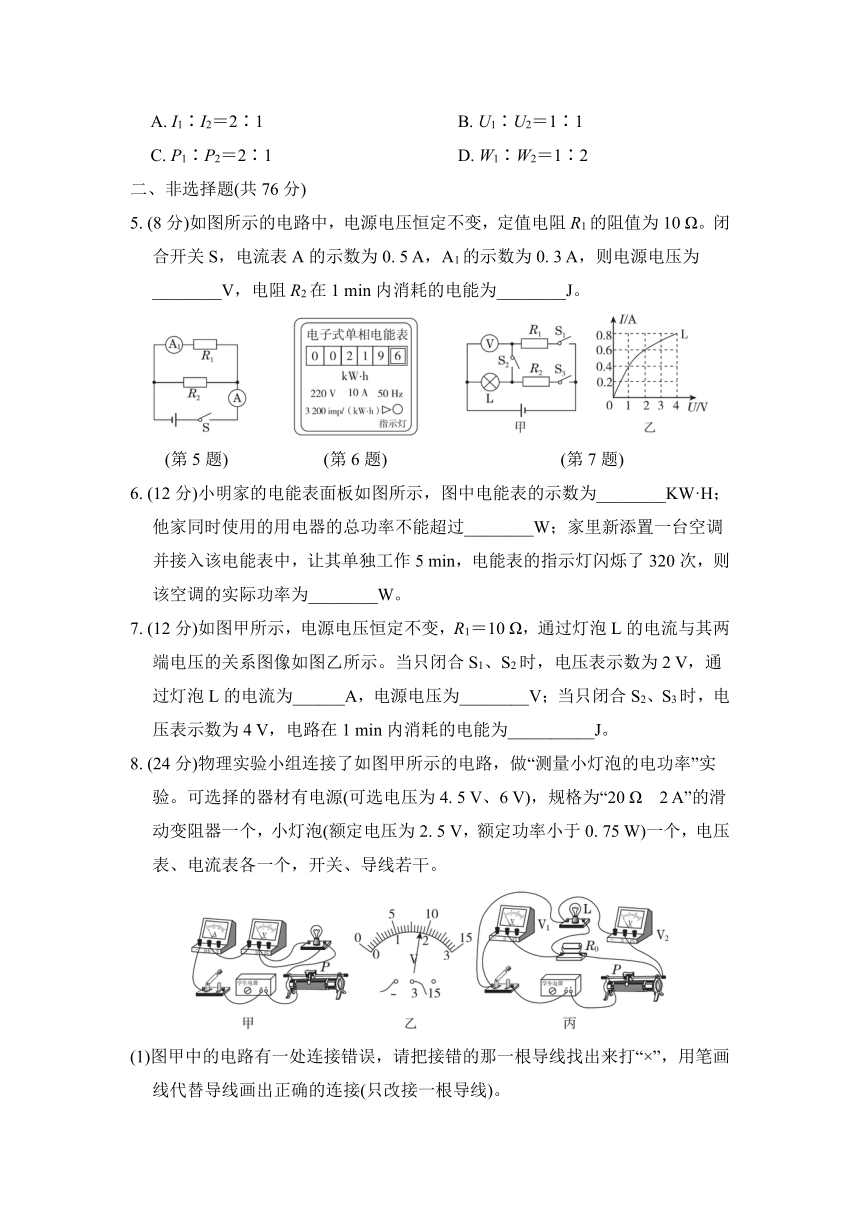

5. (8分)如图所示的电路中，电源电压恒定不变，定值电阻R1的阻值为10 Ω。闭合开关S，电流表A的示数为0. 5 A，A1的示数为0. 3 A，则电源电压为________V，电阻R2在1 min内消耗的电能为________J。
(第5题)　　 　(第6题)　　 　(第7题)
6. (12分)小明家的电能表面板如图所示，图中电能表的示数为________KW·H；他家同时使用的用电器的总功率不能超过________W；家里新添置一台空调并接入该电能表中，让其单独工作5 min，电能表的指示灯闪烁了320次，则该空调的实际功率为________W。
7. (12分)如图甲所示，电源电压恒定不变，R1＝10 Ω，通过灯泡L的电流与其两端电压的关系图像如图乙所示。当只闭合S1、S2时，电压表示数为2 V，通过灯泡L的电流为______A，电源电压为________V；当只闭合S2、S3时，电压表示数为4 V，电路在1 min内消耗的电能为__________J。
8. (24分)物理实验小组连接了如图甲所示的电路，做“测量小灯泡的电功率”实验。可选择的器材有电源(可选电压为4. 5 V、6 V)，规格为“20 Ω　2 A”的滑动变阻器一个，小灯泡(额定电压为2. 5 V，额定功率小于0. 75 W)一个，电压表、电流表各一个，开关、导线若干。
(1)图甲中的电路有一处连接错误，请把接错的那一根导线找出来打“×”，用笔画线代替导线画出正确的连接(只改接一根导线)。
(2)正确连接电路后，当滑动变阻器的滑片P在中点时，小灯泡正常发光。该实验所用的电源电压为________V，小灯泡的额定功率为________W。
(3)滑动变阻器的滑片P移至某处时，电流表示数为0. 18 A，电压表示数如图乙所示，为______V，此时小灯泡的电阻为________Ω。
(4)该实验小组的同学又设计了如图丙所示的电路，利用阻值为R0的定值电阻和电压表V1、V2等器材，测量额定电压为U额的小灯泡L的额定功率，经检查无误后进行实验。请你帮助他们将实验过程补充完整。
①闭合开关，移动滑动变阻器的滑片P，使电压表________(填“V1”或“V2”)的示数为U额，同时读出另一个电压表的示数，记为U；
②用已知物理量和测量量的符号表示小灯泡的额定功率P额＝____________。
9. (20分)某电吹风的简化电路如图所示，R1、R2是电热丝，R1的阻值为110 Ω，M是电动机。开关S闭合，S1、S2断开时，电吹风吹冷风，通过电动机的电流为0. 5 A；S、S1闭合，S2断开时，电吹风吹温风；S、S1、S2均闭合时，电吹风吹热风，电吹风的总功率为1 100 W。求：
(1)吹冷风时电动机的功率。
(2)吹温风时电路中的总电流。
(3)R2的阻值。
阶段微卷9　能量的转化与守恒(九上3. 6)
1. D　两灯泡串联，通过两灯泡的电流相等，L2要亮一些，则L2的实际功率大，根据P＝I2R可知，L2的电阻大，由U＝IR可知，L2两端电压大，A、B错误；已知两灯泡的额定电压相等，L2的电阻大，根据P＝可知，L2的额定功率小，C错误；若两灯泡并联，两灯泡两端的电压相等，L1的电阻小，根据I＝可知，通过L1的电流比通过L2的大，D正确。
2. B　由题可知，小灯泡的电阻R灯＝＝＝12 Ω，小灯泡与一个阻值为12 Ω的电阻串联，电路中的电流I＝＝＝0. 5 A，小灯泡的实际功率P实＝I2R灯 ＝(0. 5 A)2×12 Ω＝3 W。
3. A　装置甲中右侧两电阻并联后再与左侧电阻串联，容器内两电阻大小相等，根据并联和串联电路的电流规律，通过左侧容器中电阻的电流大于通过右侧容器中电阻的电流，而通电时间相同，故装置甲可以探究电流产生的热量与电流的关系，A正确；根据转换法，电阻放热，等质量的空气吸热，容器内空气内能的改变是热传递的结果，B错误；电炉丝通过导线连接到电路里，电炉丝与导线串联，通过的电流相等，因电炉丝的电阻比导线的电阻大得多，根据Q＝I2Rt可知电炉丝产生的热量多，所以不能用装置甲解释，C错误；探究电流产生的热量与通电时间的关系时，要控制电流和电阻相等，只改变通电时间长短，把两个装置中任意一个容器内的电阻作为研究对象，都可以探究电流产生的热量与通电时间的关系，D错误。
4. C　由图可知，开关闭合后，电阻R1、R2串联，因串联电路中电流处处相等，则I1＝I2，故A错误；根据欧姆定律可知，电阻R1、R2两端的电压之比U1∶U2＝I1R1∶I2R2＝R1∶R2＝2R2∶R2＝2∶1，故B错误；根据P＝UI可知，电阻R1、R2的电功率之比P1∶P2＝U1I1∶U2I2＝U1∶U2＝2∶1，故C正确；由P＝可知，电阻R1、R2在相同时间内做的功之比W1∶W2＝P1t∶P2t＝P1∶P2＝2∶1，故D错误。
5. 3；36
6. 219. 6；2 200；1 200　电能表示数最后一位为小数，图中电能表的示数为219. 6 kW·h；由图可知，电能表的额定电压为220 V，允许通过的最大电流为10 A，由P＝UI可知，他家同时使用的用电器总功率不能超过220 V×10 A＝2 200 W；空调单独工作5 min消耗的电能W＝ kW·h＝0. 1 kW·h＝0. 1×3. 6×106 J＝3. 6×105J，该空调的实际功率P实＝＝＝1 200 W。
7. 0. 6；8；384
8. (1)如图所示。
(2)4. 5；0. 5　(3)1. 8；10
(4)①V1　 ②U额
9. 解：(1)由电路图可知，开关S闭合，S1、S2断开时，只有电动机M接入电路，此时通过电动机的电流I＝0. 5 A，由P＝UI可得，吹冷风时电动机的功率P＝UI＝220 V×0. 5 A＝110 W。
(2)S、S1闭合，S2断开时，电动机M与电热丝R1并联，此时通过电动机M的电流不变，由欧姆定律可得，此时通过R1的电流I1＝＝＝2 A，
由并联电路的电流规律可知，吹温风时电路中的总电流I温＝I＋I1＝0. 5 A＋2 A＝2. 5 A。
(3)S、S1、S2均闭合时，M、R1、R2并联，此时R2的电功率P2＝P总－P－P1＝1 100 W－110 W－220 V×2 A＝550 W，由P＝得，R2＝＝＝88 Ω。
答：(1)吹冷风时电动机的功率为110 W。(2)吹温风时电路中的总电流为2. 5 A。(3)R2的阻值为88 Ω。
