低压断路器

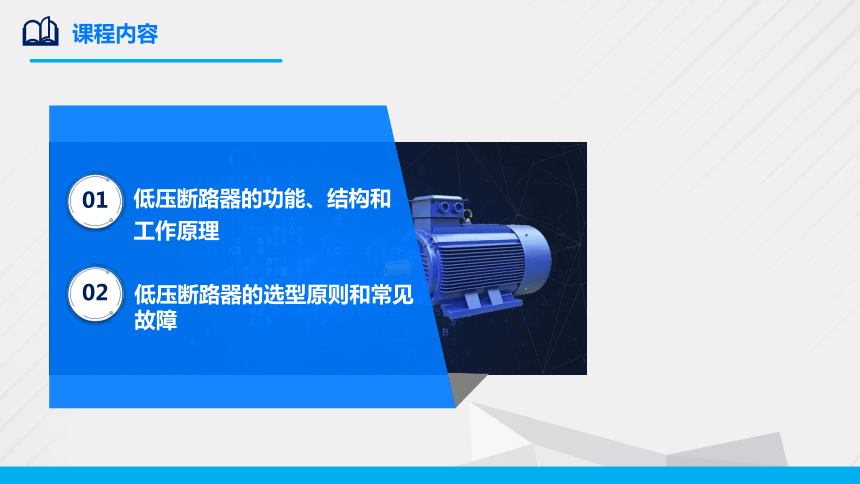

课程内容
低压断路器的选型原则和常见故障
低压断路器的功能、结构和工作原理
01
02

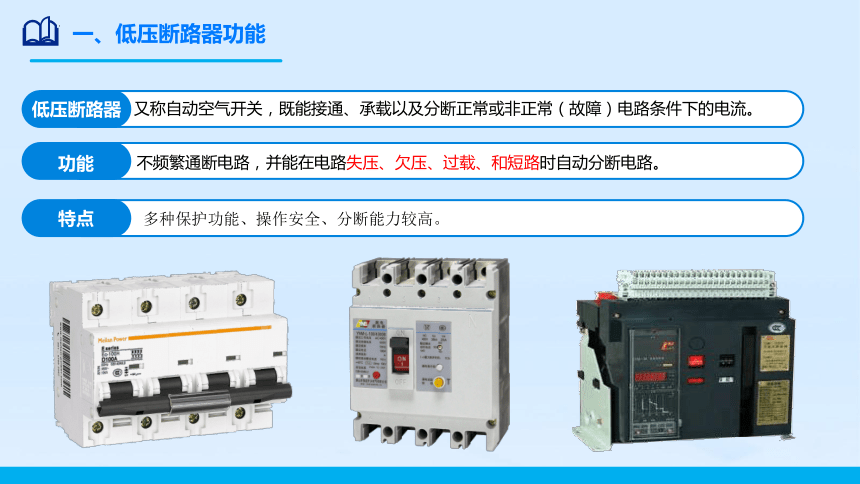

一、低压断路器功能
功能
不频繁通断电路，并能在电路失压、欠压、过载、和短路时自动分断电路。
低压断路器
又称自动空气开关，既能接通、承载以及分断正常或非正常（故障）电路条件下的电流。
特点
多种保护功能、操作安全、分断能力较高。

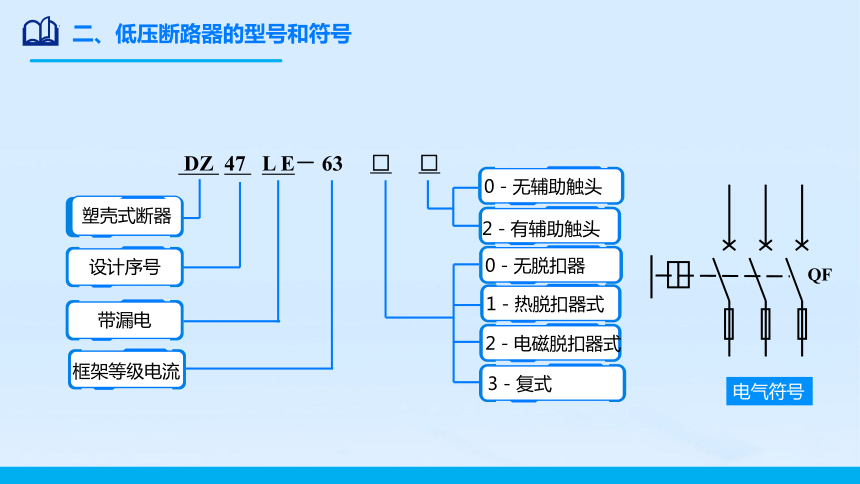

二、低压断路器的型号和符号
DZ 47 L E－ 63 □ □
框架等级电流
带漏电
设计序号
塑壳式断器
0－无辅助触头
2－有辅助触头
0－无脱扣器
1－热脱扣器式
2－电磁脱扣器式
3－复式
电气符号
QF

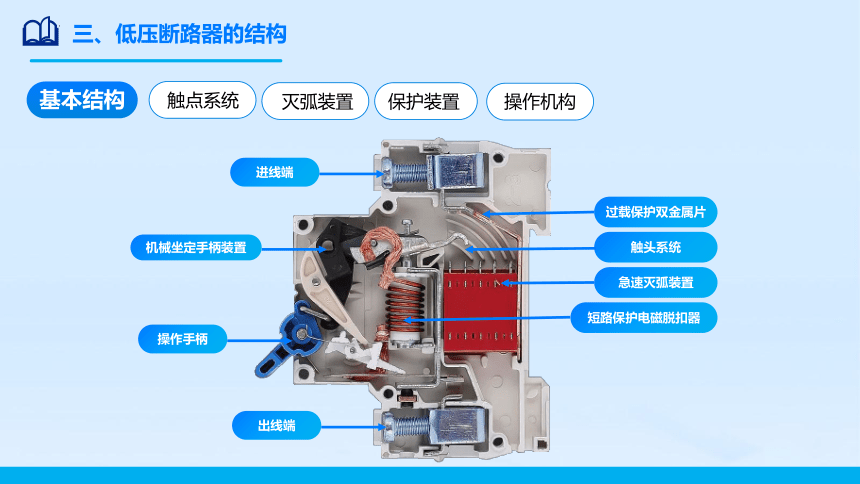

三、低压断路器的结构
基本结构
触点系统
灭弧装置
保护装置
操作机构
触头系统
进线端
出线端
机械坐定手柄装置
过载保护双金属片
急速灭弧装置
短路保护电磁脱扣器
操作手柄

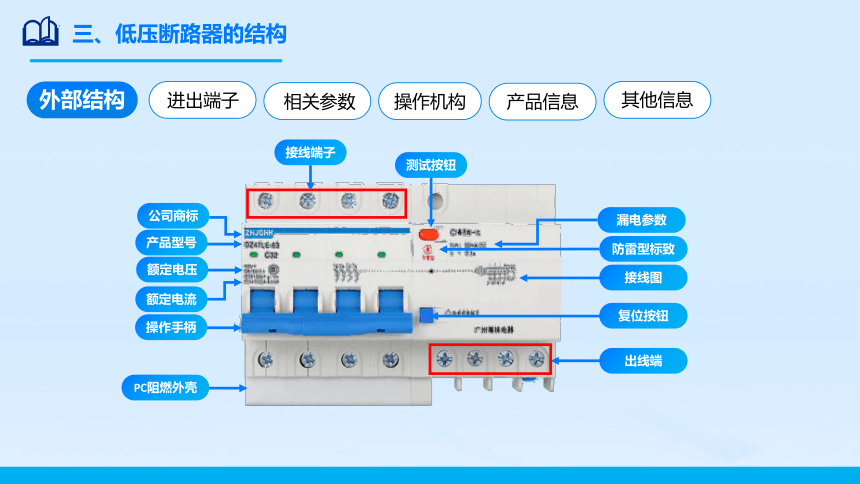

三、低压断路器的结构
测试按钮
产品型号
公司商标
额定电流
操作手柄
防雷型标致
接线图
复位按钮
PC阻燃外壳
漏电参数
接线端子
出线端
外部结构
进出端子
相关参数
操作机构
产品信息
其他信息
额定电压
三、低压断路器的结构
内部结构
触点系统
脱扣装置
传动机构
自由脱扣装置
欠压脱扣器
弹簧系统
弹簧系统
双金属片
加热电阻丝
衔铁
衔铁
静触头
动触头
自由脱扣装置
锁钩
弹簧系统
过热保护装置
衔铁
过流脱扣器
连杆

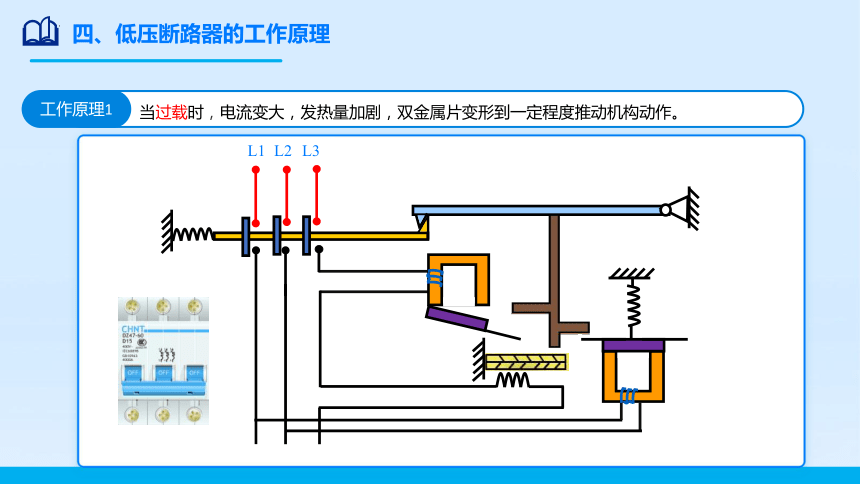

四、低压断路器的工作原理
L1
L2
L3
工作原理1
当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作。
四、低压断路器的工作原理
L1
L2
L3
工作原理1
当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作。
双金属片发生弯曲
储能状态
四、低压断路器的工作原理
L1
L2
L3
工作原理1
当过载时，电流变大，发热量加剧，双金属片变形到一定程度推动机构动作。
双金属片发生弯曲
过载保护作用
四、低压断路器的工作原理
L1
L2
L3
工作原理2
当短路时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
磁力增加
四、低压断路器的工作原理
L1
L2
L3
工作原理2
当短路时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
四、低压断路器的工作原理
L1
L2
L3
工作原理2
当短路时，过电流脱扣器的衔铁吸合，使自由脱扣机构动作，主触点断开主电路。
短路保护作用
四、低压断路器的工作原理
L1
L2
L3
工作原理3
当欠压或失压时，磁力减弱，弹簧拉力向上运动，脱扣器顶动连杆，开关瞬时跳闸。
磁力减弱
四、低压断路器的工作原理
L1
L2
L3
工作原理3
当欠压或失压时，磁力减弱，弹簧拉力向上运动，脱扣器顶动连杆，开关瞬时跳闸。
磁力减弱
拉力向上
四、低压断路器的工作原理
L1
L2
L3
工作原理3
当欠压或失压时，磁力减弱，弹簧拉力向上运动，脱扣器顶动连杆，开关瞬时跳闸。
欠压或失压保护作用
五、低压断路器的分类
按结构型式
万能式断路器
一级配电：630A～6300A(国产4000A)
塑壳断路器
二级配电： 63A～1600A
万能式
小型断路器
终端配电： 0.3A～125A
小型断路器
塑壳式
五、低压断路器的分类
单极、二极、三极、四极式
3P 4P
1P 2P
CDB2型小（微）型断路器
按断路器极数分
断路器的用途：
（1） 单极、二双级均用于家用。
（2） 三级以上断路器若是 380V 电压，则用于工业用电。
五、低压断路器的分类
固定式、插入式、抽屉式
按安装方式分
配电保护、电动机保护、保护照明和漏电保护型
按电路中用途分
配电断路器
断路器漏电保护器
六、低压断路器的选型
一般选用原则要求断路器：
额定电流及过流脱扣器的额定电流 ≥ 负载的计算电流；
额定电压UN ≥ 电源和负载的额定电压；
过流脱扣器的额定电流 ≥ 负载工作电流；
欠压脱扣器额定电压 = 被保护线路的额定电压；
极限分断能力 ≥ 线路的最大短路电流的有效值；
配电线路中的上、下级断路器的保护特性应协调配合，下级的保护特性应位于上级保护特性的下方且不相交；
低压断路器的主要参数：极数、额定电压、额定电流、各种脱钩器的整定电流、极限电流。ABB型号 S251S-C16 即为额定16A
七、低压断路器的故障
故障现象 可能原因 处理方法
不能合闸 欠压脱扣器无电压或线圈损坏 检查施加电压或更换线圈
储能弹簧变形 更换储能弹簧
反作用弹簧力过大 重新调整
操作机构不能复位再扣 调整再扣接触面至规定值
电流达到整定值，断路器不动作 热脱扣器双金属片损坏 更换双金属片
电磁脱扣器的衔铁与铁心距离太大或电磁线圈损坏 调整衔铁与铁心的距离或更换断路器
主触头熔焊 检查原因并更换主触头
启动电动机时断路器立即分断 电磁脱扣器瞬时整定值过小 调高整定值至规定值
电磁脱扣器的某些零件损坏 更换脱扣器
断路器闭合后一定时间自行分断 热脱扣器整定值过小 调高整定值至规定值
断路器温升过高 触头压力过小 调整触头压力或更换弹簧
触头表面过分磨损或接触不良 更换触头或修整接触面
两个导电零件链接螺钉松动 重新拧紧
总结
低压断路器的功能和特点
在电路失压、欠压、过载、和短路时自动分断电路
低压断路器的结构
触头系统、灭弧系统、操作机构、脱扣器、外壳等构成
低压断路器工作原理、分类、选型原则和故障原因
利用弹簧和脱扣器的原理，起动过载、短路等保护
