资源简介

(共31张PPT)

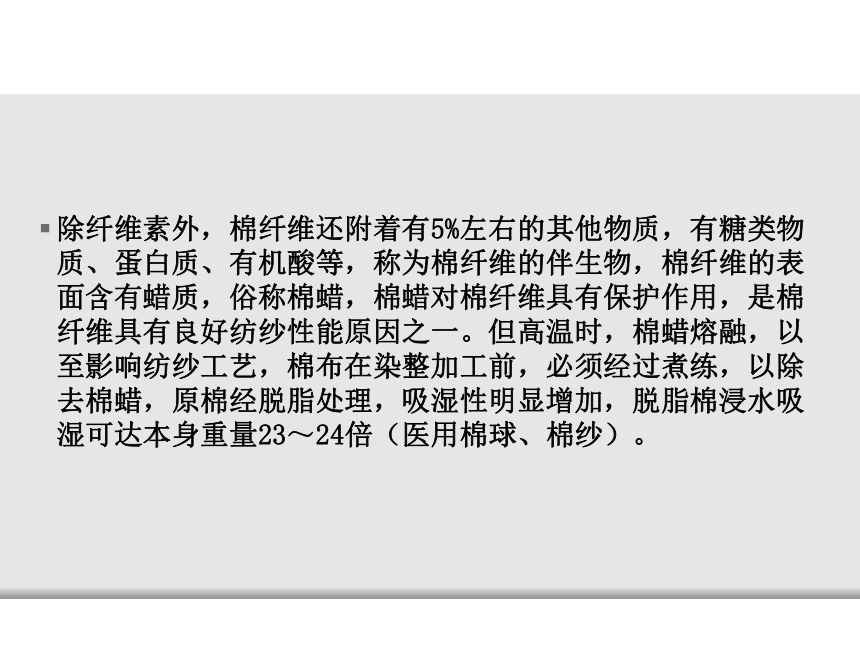

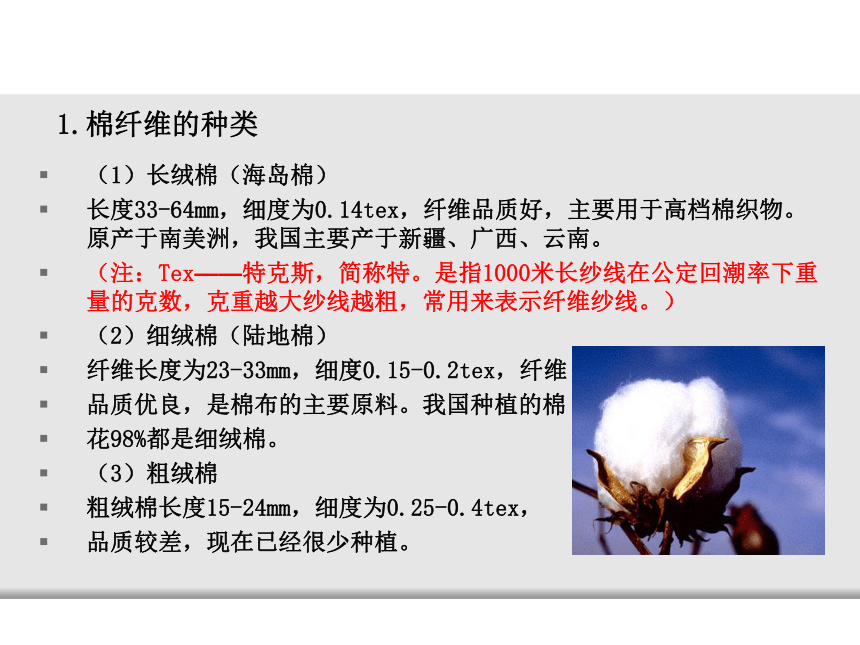

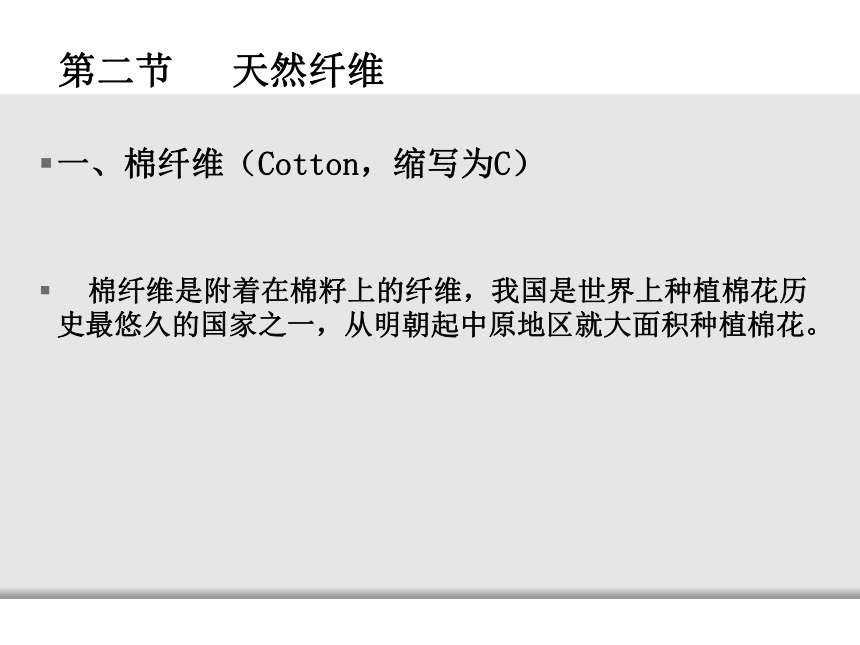

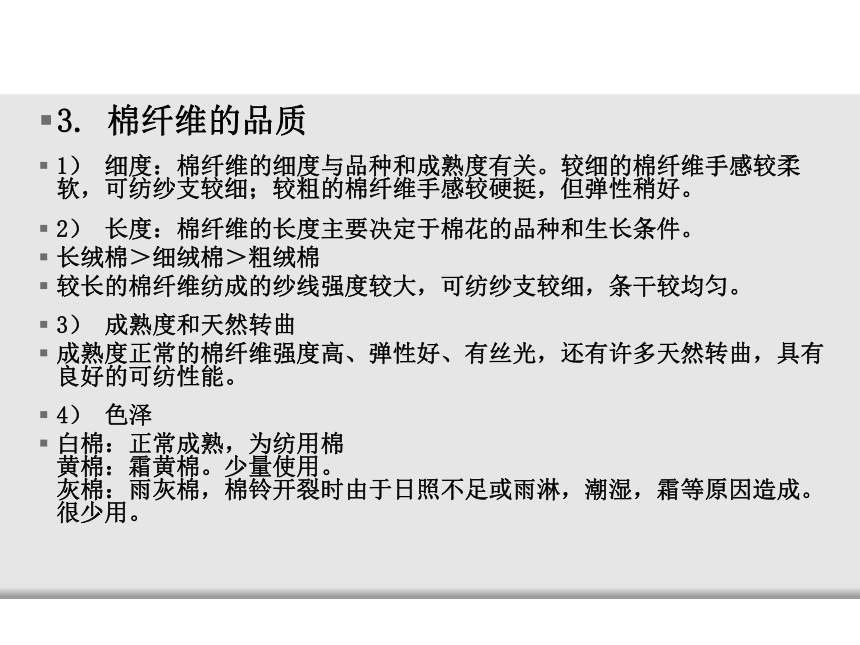

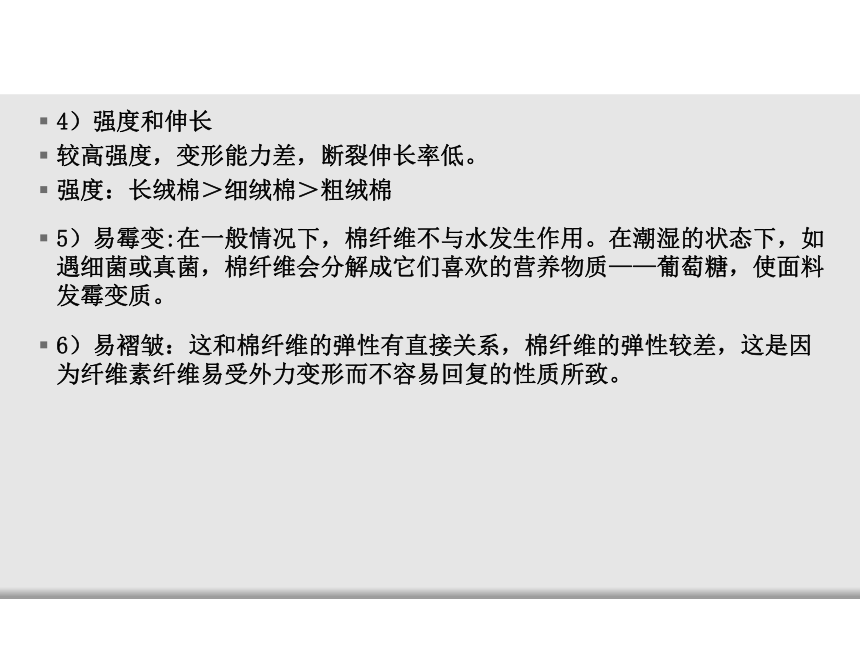

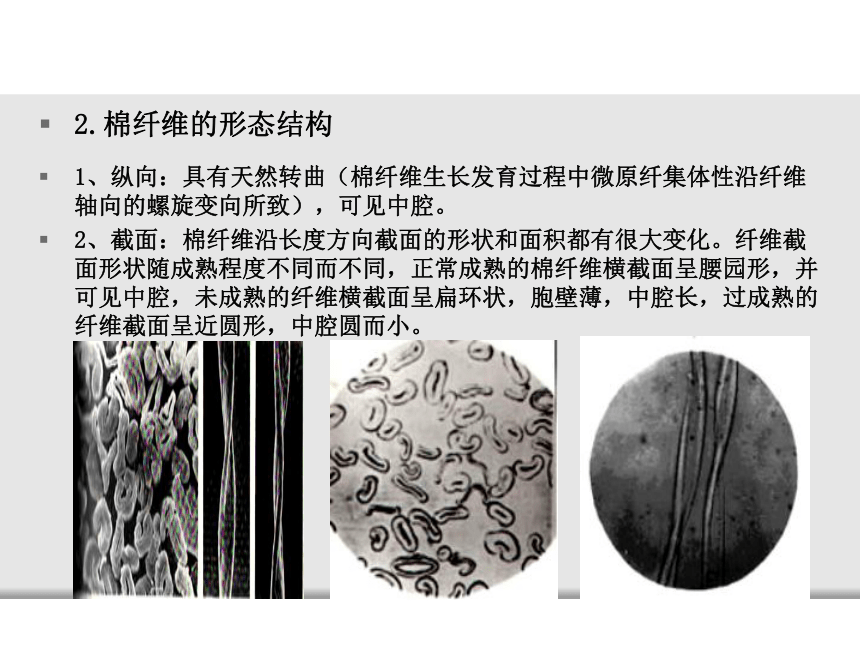

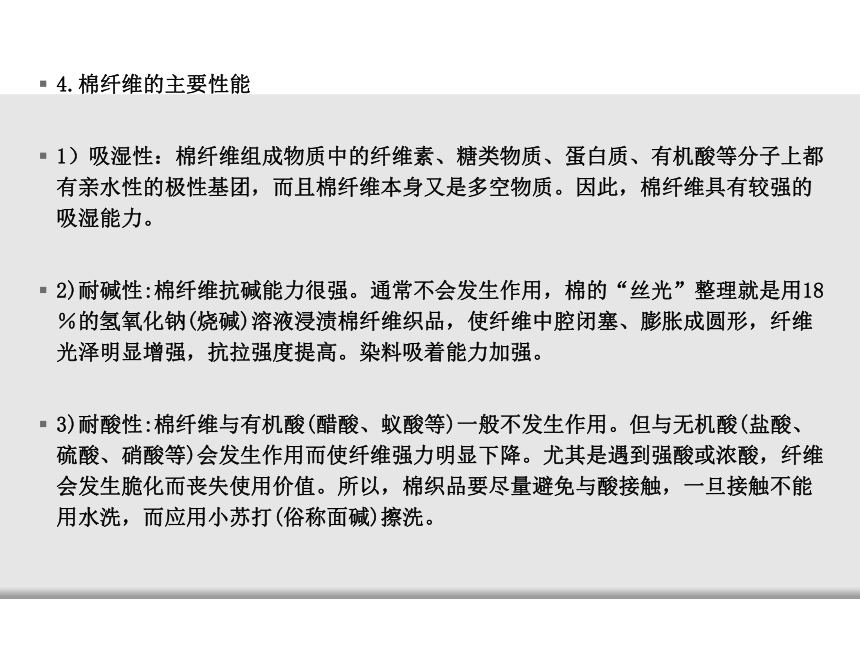

Page一、棉纤维（Cotton，缩写为C）棉纤维是附着在棉籽上的纤维，我国是世界上种植棉花历史最悠久的国家之一，从明朝起中原地区就大面积种植棉花。第二节 天然纤维Page1.棉纤维的种类（1）长绒棉（海岛棉）长度33-64mm，细度为0.14tex，纤维品质好，主要用于高档棉织物。原产于南美洲，我国主要产于新疆、广西、云南。（注：Tex——特克斯，简称特。是指1000米长纱线在公定回潮率下重量的克数，克重越大纱线越粗，常用来表示纤维纱线。）（2）细绒棉（陆地棉）纤维长度为23-33mm，细度0.15-0.2tex，纤维品质优良，是棉布的主要原料。我国种植的棉花98%都是细绒棉。（3）粗绒棉粗绒棉长度15-24mm，细度为0.25-0.4tex，品质较差，现在已经很少种植。Page2.棉纤维的形态结构1、纵向：具有天然转曲（棉纤维生长发育过程中微原纤集体性沿纤维轴向的螺旋变向所致），可见中腔。2、截面：棉纤维沿长度方向截面的形状和面积都有很大变化。纤维截面形状随成熟程度不同而不同，正常成熟的棉纤维横截面呈腰园形，并可见中腔，未成熟的纤维横截面呈扁环状，胞壁薄，中腔长，过成熟的纤维截面呈近圆形，中腔圆而小。Page除纤维素外，棉纤维还附着有5%左右的其他物质，有糖类物质、蛋白质、有机酸等，称为棉纤维的伴生物，棉纤维的表面含有蜡质，俗称棉蜡，棉蜡对棉纤维具有保护作用，是棉纤维具有良好纺纱性能原因之一。但高温时，棉蜡熔融，以至影响纺纱工艺，棉布在染整加工前，必须经过煮练，以除去棉蜡，原棉经脱脂处理，吸湿性明显增加，脱脂棉浸水吸湿可达本身重量23～24倍（医用棉球、棉纱）。Page3.棉纤维的品质1） 细度：棉纤维的细度与品种和成熟度有关。较细的棉纤维手感较柔 软，可纺纱支较细；较粗的棉纤维手感较硬挺，但弹性稍好。2） 长度：棉纤维的长度主要决定于棉花的品种和生长条件。长绒棉＞细绒棉＞粗绒棉较长的棉纤维纺成的纱线强度较大，可纺纱支较细，条干较均匀。3） 成熟度和天然转曲成熟度正常的棉纤维强度高、弹性好、有丝光，还有许多天然转曲，具有良好的可纺性能。4） 色泽白棉：正常成熟，为纺用棉黄棉：霜黄棉。少量使用。灰棉：雨灰棉，棉铃开裂时由于日照不足或雨淋，潮湿，霜等原因造成。很少用。Page4.棉纤维的主要性能1）吸湿性：棉纤维组成物质中的纤维素、糖类物质、蛋白质、有机酸等分子上都有亲水性的极性基团，而且棉纤维本身又是多空物质。因此，棉纤维具有较强的吸湿能力。2)耐碱性:棉纤维抗碱能力很强。通常不会发生作用，棉的“丝光”整理就是用18％的氢氧化钠(烧碱)溶液浸渍棉纤维织品，使纤维中腔闭塞、膨胀成圆形，纤维光泽明显增强，抗拉强度提高。染料吸着能力加强。3)耐酸性:棉纤维与有机酸(醋酸、蚁酸等)一般不发生作用。但与无机酸(盐酸、硫酸、硝酸等)会发生作用而使纤维强力明显下降。尤其是遇到强酸或浓酸，纤维会发生脆化而丧失使用价值。所以，棉织品要尽量避免与酸接触，一旦接触不能用水洗，而应用小苏打(俗称面碱)擦洗。Page4）强度和伸长较高强度，变形能力差，断裂伸长率低。强度：长绒棉＞细绒棉＞粗绒棉5）易霉变:在一般情况下，棉纤维不与水发生作用。在潮湿的状态下，如遇细菌或真菌，棉纤维会分解成它们喜欢的营养物质——葡萄糖，使面料发霉变质。6）易褶皱：这和棉纤维的弹性有直接关系，棉纤维的弹性较差，这是因为纤维素纤维易受外力变形而不容易回复的性质所致。Page二、麻纤维（Flax或Linen，缩写为F）麻纤维是从麻类植物上获取的纤维，取自植物韧皮的称为韧皮纤维；取自植物叶脉或叶鞘的称为叶纤维。麻纤维是公元前5000年由埃及最早开始使用的，我国使用麻纤维的历史也有4700年之久。我国麻纤维资源丰富，其中苎麻产量居世界之首。Page1.麻纤维的分类软质麻：苎麻、亚麻、大麻、罗布麻硬质麻：剑麻、焦麻、新西兰麻苎麻、亚麻是优良的麻种，其纤维没木质化，强度高，伸长小，柔软细长，可纺性能好，是织造夏季衣料的良好材料。用它们织成的织物挺括，吸汗，不贴身，透气，凉爽。大麻纤维较粗，适宜做包装用布，麻袋，麻绳。罗布麻纤维富含多种药物成份。同时，还具有天然的远红外功能和天然的抑菌作用。多用于制作新型保健型服装面料。Page苎麻亚麻大麻称谓中国草纤维皇后/胡麻火麻颜色洁白银白、灰黄淡灰、淡黄长度20～250mm单纤维纺纱10～26mm纤维束纺纱6～50mm纤维束纺纱织物品质夏布，凉爽、吸湿、透气、刚度高、硬挺、不贴身天然空调，吸湿、透气、防腐、抗菌、低静电，常温下穿着亚麻面料，可使人体实感温度下降4°～5°过去多用于制作麻绳，目前也用于秋冬季面料，价位低Page2.麻纤维的形态结构苎麻：截面为腰圆形，胞壁有裂纹，有中腔亚麻、大麻：截面为多角形，中腔较小。Page3.麻纤维的化学组成主要成分为纤维素，并含较多的半纤维素和木质素，还有果胶、水溶性物质、蜡质和灰分等。化学组成纤维品种纤维素半纤维素木质素果胶苎麻73.9513.281.1924.403亚麻70-8012-152.5-51.43-5.7大麻49.2216.8110.406.08Page4.麻纤维的主要性能(1)强度和伸长强度高，在天然纤维中居首位（湿强>干强）；伸长能力差(2)吸湿性吸湿性好，散湿性更好(3)导热性导热速度快(4)抗菌防霉抗霉和防蛀性能较好(5)弹性弹性差，易皱且不易回复(6)耐酸碱性耐碱不耐酸(7)易洗去污(8)染色性差染色时染料渗透困难,上染率低。Page三、毛纤维（Animal Fiber）纺织业常用的天然动物毛有绵羊毛、山羊绒、 马海毛、兔毛、骆驼毛、耗牛毛等，使用量最大的为绵羊毛，俗称羊毛。Page羊毛（Wool）土种毛：未经改良的世界各地土种羊的羊毛（纤维品质差异较大，含有大量死毛，多用于毛毯和地毯原料）改良毛：经过改良和培育的世界各地的细毛羊毛和半细毛羊毛.-美利奴羊毛：纤维细匀、品质最好，是高档毛织物原料（细毛羊毛）Page羊毛的形态纵向形态 鳞片包覆的圆柱形，天然卷曲横向形态 圆形或椭圆形Page羊毛的成分与结构成分：蛋白质纤维，由多种氨基酸组成。结构：鳞片层:表皮层皮质层:是决定羊毛物理、化学性质的基本物质。髓质层:最内层Page羊毛纤维的主要性能（1）缩绒性：缩绒性是羊毛纤维特有的性能。羊毛纤维产生缩绒性的原因是其特有的鳞片结构、天然卷曲、良好的弹性和变形性能。利用羊毛纤维的缩绒性，可以使毛织物获得柔软丰厚的手感、优异的保暖效果和典雅的外观风格，但是羊毛纤维的缩绒性也会使羊毛织物尺寸稳定性变差。（2）吸湿性：羊毛纤维是纺织纤维中吸湿性能最好的。羊毛纤维还有一定的蓄水能力，吸湿后织物表面手模并不感到潮湿。羊毛纤维吸湿时还会放出热量。（3）强度及伸长：羊毛纤维的强度在天然纤维中最低，但伸长能力却很大，初始模量较小，因而羊毛织物手感柔软。（4）弹性：羊毛纤维具有良好的弹性回复性能，羊毛面料服装抗皱性和保形性都很好。（5）耐酸碱性：羊毛纤维耐酸性好，但是耐碱性差。（6）耐微生物性能：羊毛纤维易受虫蛀、易霉变，因此，羊毛面料服装要加驱虫药物防潮保管。Page山羊绒（Cashmere wool）从山羊身上梳取下来的绒毛。国际市场上称为“开司米”（Cashmere）平均长30～40mm，平均直径为15～16μm。强伸度、弹性变形比绵羊毛好，有细、轻、柔、软、保暖性好等优良特性。既可作粗纺高级服装原料，也可作精纺高级服装原料。Page牦牛毛（Yak Hair）由粗毛和绒毛组成，牦牛绒很细，平均直径约为20μm，长约30mm。光泽柔和。牦牛毛平均直径约70μm，长约110mm，外形平直，表面光滑，刚韧而有光泽。牦牛绒手感柔软、滑腻，可与羊毛、化纤、绢丝等混纺作精纺呢绒原料。牦牛毛可作衬垫织物、帐篷及毛毡等用。Page骆驼绒(Camel Hair)用于纺织的骆驼毛多取自双峰骆驼，单峰驼毛粗短，没有纺纱价值。骆驼毛被中有细毛和粗毛纤维，粗毛纤维构成外层保护毛被，通称驼毛。细短纤维构成内层保暖毛被，通称驼绒。骆驼绒主要由鳞片层和皮质层组成。驼绒的强度大，光泽好，御寒保温性能很好。可以用于制造驼绒衫、驼绒大衣呢、驼绒毛毯和冬季服装的填充料。Page马海毛（Mohair）即安哥拉山羊毛，Mohair来源于阿拉伯语，意思是“似蚕丝一样的山羊毛织物”。直径为10～90μm，长约120～150mm，表面光滑，光泽也强。卷曲少，纤维强度较高，回弹性也高，不易收缩，也难成毡。容易洗涤，适于作提花毛毯、长毛绒、顺毛大衣呢。Page兔毛(Rabbit Hair)纺织用兔毛来源于家兔和安哥拉兔。兔毛有绒毛和粗毛，绒毛细度5～30μm，截面呈近圆形或不规则四边形；粗毛直径为30～100μm，截面为腰子形或椭圆形。兔毛长度集中在25～45mm之间。比重较小，约为1.10，吸湿性比其他纤维都高，纤维细而蓬松。轻、软、暖、吸湿性好是兔毛的特点。兔毛卷曲少，表面光滑，抱合差，强度较低，多与羊毛等纤维混纺。Page羊驼毛(Alpaca)羊驼是珍贵动物，属骆驼科，主要产自秘鲁，产量为山羊绒的1/3，价钱昂贵。羊驼的毛比羊毛长，光亮而富有弹性，可制成各种高级毛织物.羊驼绒是一种高档纺织原料,在欧美时尚界倍受青睐,是山羊绒之外的另一种珍贵动物纤维.Page四、丝纤维(silk)丝纤维是天然纤维中唯一的长丝，是由一些昆虫丝腺的分泌液形成的纤维，主要为天然蚕丝。蚕丝被称为纤维中的皇后，光泽优雅夺目，制品高雅华丽，穿着柔软舒适，自古便是一种高级服装材料。中国是蚕丝的发源地，蚕丝产量居世界第一位，现今的许多丝制品仍具有浓郁的中国传统手工艺特色。蚕丝腺分泌液经吐丝结茧后得到的天然蛋白质纤维。家蚕丝：又称桑蚕丝，在纺织原料中称为真丝。野蚕丝：柞蚕丝、蓖麻蚕丝等。Page桑蚕一生经过四眠五龄成为熟蚕，然后吐丝做茧。Page桑蚕丝(Mulberry Silk)一个茧内约有800～1000m长度的蚕丝。一个茧内抽取的丝称为茧丝，几个茧一起抽得的称为生丝。Page桑蚕丝的成分和构造蛋白质纤维，多种氨基酸丝素（丝朊）72-80%，丝胶18-25%2根单丝平行粘和、内为丝素、外围丝胶纵向平直光滑，单丝截面三角或半椭圆性Page桑蚕丝的性能1.吸湿性：蚕丝是一种多孔性物质，且蚕丝的大分子中具有大量的亲水性基因，所以蚕丝吸湿能力较大。2.强度及伸长：蚕丝的强度与棉纤维相近，伸长能力小于羊毛大于棉3.光泽：蚕丝因具有三角形的丝素截面和多层丝胶结构，所以蚕丝织物具有非常优美的光泽光泽。4.耐光性：蚕丝耐光性很差，在光照下，易变黄且强度下降，因此蚕丝织物洗后应该阴干。5.耐酸碱性：蚕丝是天然蛋白纤维，有一定的耐酸性，但其耐酸性远低于棉纤维和麻纤维。丝蛋白质在碱溶液中可以引起不同程度的水解，即便是稀碱溶液，也能溶解丝胶，浓碱对丝的破坏性更大，所以天然丝织物不可用碱性大的肥皂洗涤。6.丝鸣：经过酸处理后的蚕丝织物在相互摩擦时，能产生独特的响声，被称为丝鸣。Page柞蚕丝(Tussah Silk)柞蚕丝大多呈扁平带状。吸湿后干燥产生2.5％的收缩，常温下稍有卷曲(约4％)。化学性能也较桑蚕丝为稳定，对强酸强碱的盐类有较强的抵抗力。Page柞蚕丝(Tussah Silk)具有天然的淡黄色，光泽柔和，比桑蚕丝粗，强度比桑蚕丝高，有良好的吸湿透气性能，耐酸耐碱性优于桑蚕丝，但光泽、光洁度、柔软度不如桑蚕丝。既可用于轻薄的夏季衣料，也可用于冬季防寒絮料，还可织制中厚型室内装饰丝毯等。

展开更多......

收起↑
