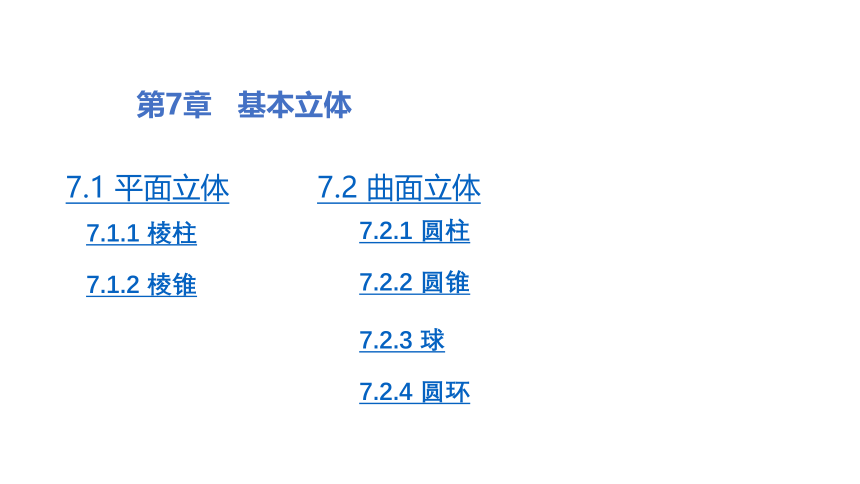

7.1 平面立体
第7章 基本立体
7.2 曲面立体
7.1.1 棱柱
7.1.2 棱锥
7.2.1 圆柱
7.2.2 圆锥
7.2.3 球
7.2.4 圆环

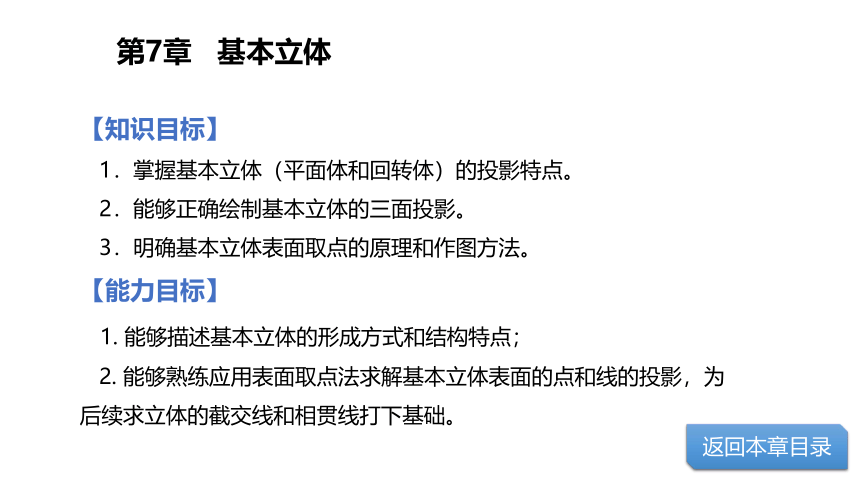

【知识目标】
1．掌握基本立体（平面体和回转体）的投影特点。
2．能够正确绘制基本立体的三面投影。
3．明确基本立体表面取点的原理和作图方法。
【能力目标】
1. 能够描述基本立体的形成方式和结构特点；
2. 能够熟练应用表面取点法求解基本立体表面的点和线的投影，为后续求立体的截交线和相贯线打下基础。
第7章 基本立体
返回本章目录

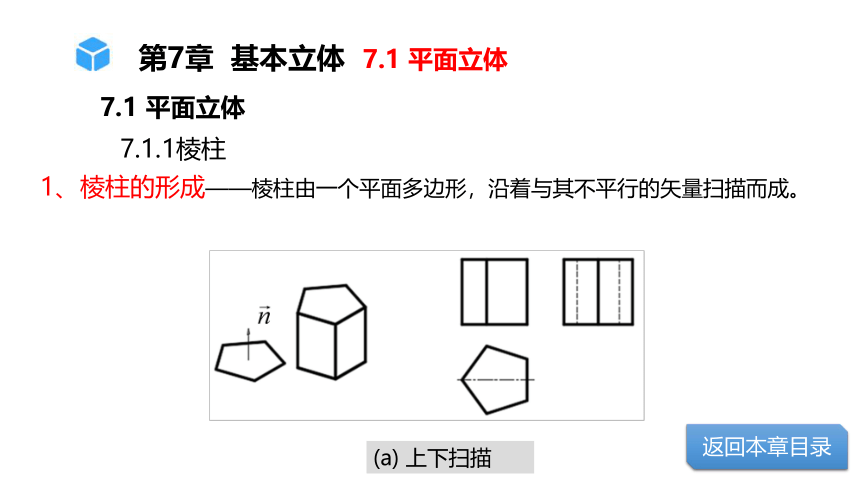

1、棱柱的形成——棱柱由一个平面多边形，沿着与其不平行的矢量扫描而成。
(a) 上下扫描
返回本章目录
7.1.1棱柱
7.1 平面立体
第7章 基本立体 7.1 平面立体

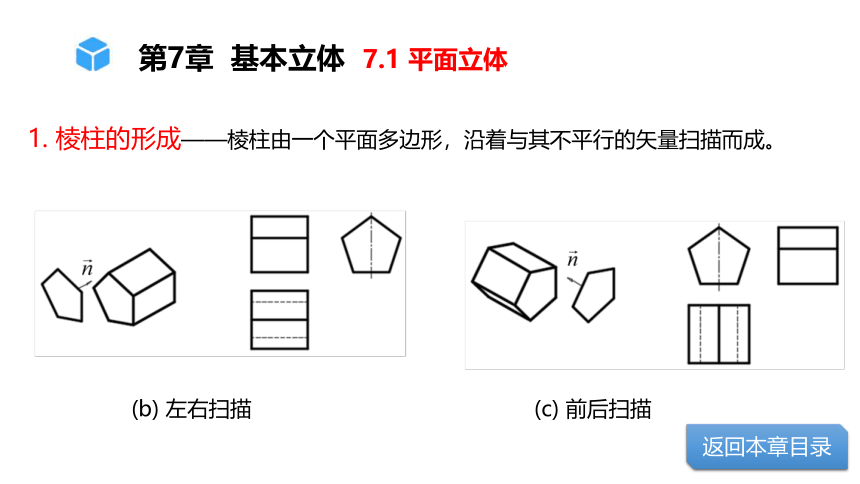

(b) 左右扫描
(c) 前后扫描
返回本章目录
第7章 基本立体 7.1 平面立体
1. 棱柱的形成——棱柱由一个平面多边形，沿着与其不平行的矢量扫描而成。

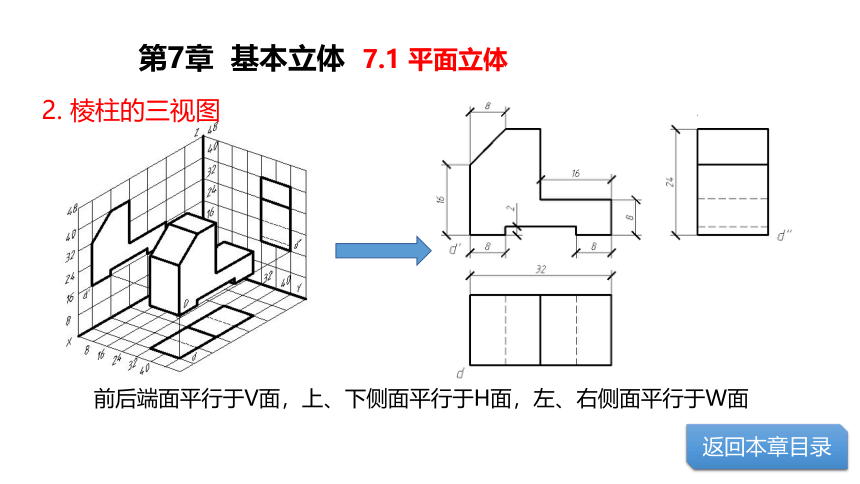

前后端面平行于V面，上、下侧面平行于H面，左、右侧面平行于W面
返回本章目录
第7章 基本立体 7.1 平面立体
2. 棱柱的三视图
3. 棱柱表面上的点和线
例7-1 已知五棱柱的主视图和俯视图，求作棱柱的左视图，并求其表面上的点A、B、C的其余两面投影。
第7章 基本立体 7.1 平面立体
返回本章目录
3. 棱柱表面上的点和线
例7-1 已知五棱柱的主视图和俯视图，求作棱柱的左视图，并求其表面上的点A、B、C的其余两面投影。
第7章 基本立体 7.1 平面立体
返回本章目录

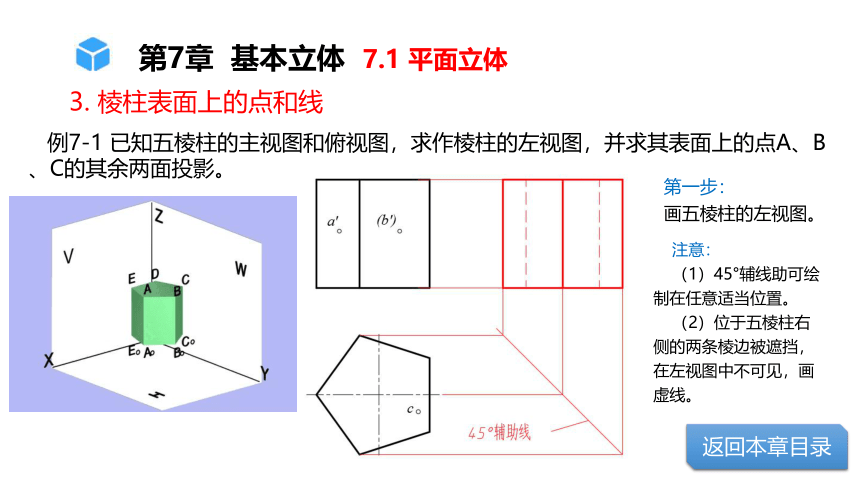

第一步：
画五棱柱的左视图。
注意：
（1）45°辅线助可绘制在任意适当位置。
（2）位于五棱柱右侧的两条棱边被遮挡，在左视图中不可见，画虚线。
3. 棱柱表面上的点和线
例7-1 已知五棱柱的主视图和俯视图，求作棱柱的左视图，并求其表面上的点A、B、C的其余两面投影。
第7章 基本立体 7.1 平面立体
返回本章目录

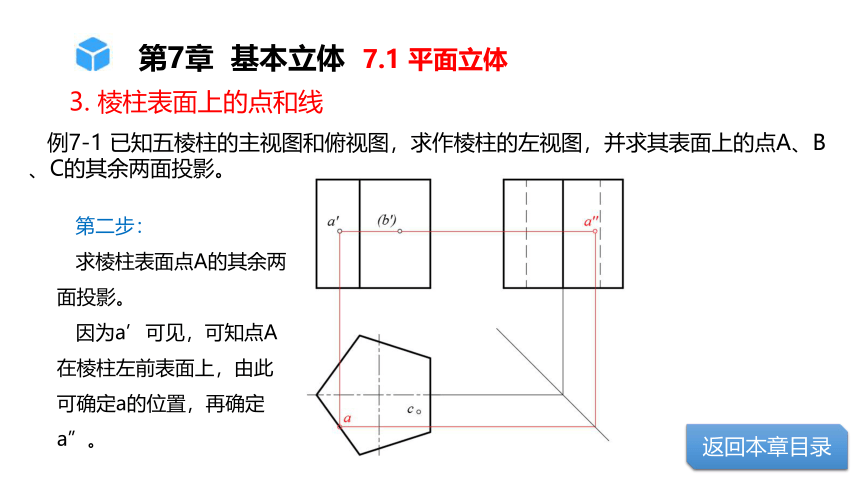

第二步：
求棱柱表面点A的其余两面投影。
因为a’可见，可知点A在棱柱左前表面上，由此可确定a的位置，再确定a”。
3. 棱柱表面上的点和线
例7-1 已知五棱柱的主视图和俯视图，求作棱柱的左视图，并求其表面上的点A、B、C的其余两面投影。
第7章 基本立体 7.1 平面立体
返回本章目录

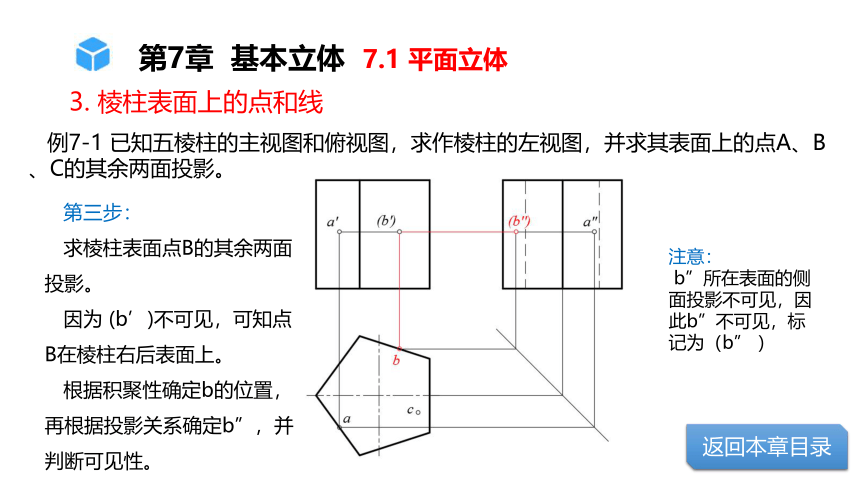

第三步：
求棱柱表面点B的其余两面投影。
因为 (b’)不可见，可知点B在棱柱右后表面上。
根据积聚性确定b的位置，再根据投影关系确定b”，并判断可见性。
注意：
b”所在表面的侧面投影不可见，因此b”不可见，标记为（b” ）

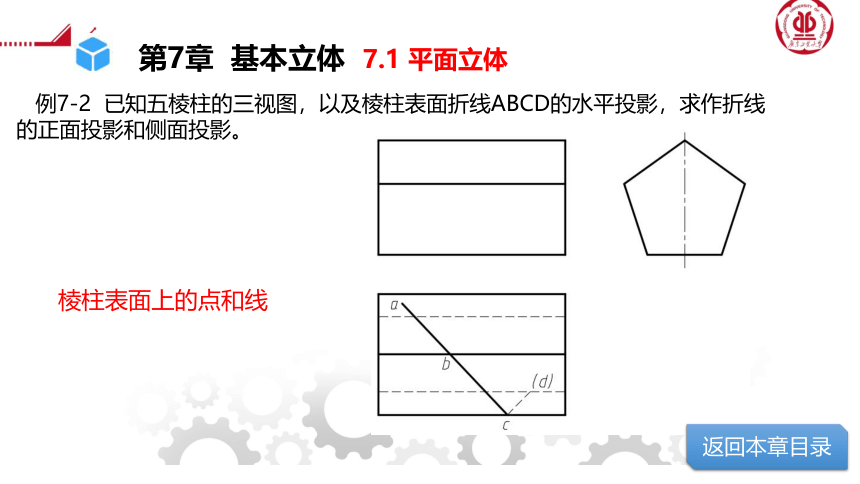

例7-2 已知五棱柱的三视图，以及棱柱表面折线ABCD的水平投影，求作折线 的正面投影和侧面投影。
棱柱表面上的点和线
第7章 基本立体 7.1 平面立体
返回本章目录
例7-2，已知五棱柱的三视图，以及棱柱表面折线ABCD的水平投影，求作折线的正面投影和侧面投影。
棱柱表面上的点和线
第7章 基本立体 7.1 平面立体

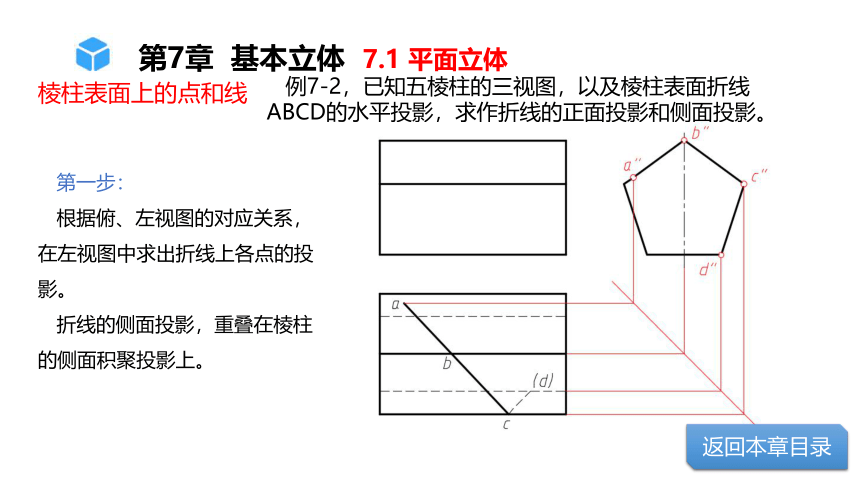

第一步：
根据俯、左视图的对应关系，在左视图中求出折线上各点的投影。
折线的侧面投影，重叠在棱柱的侧面积聚投影上。
返回本章目录
第7章 基本立体 7.1 平面立体

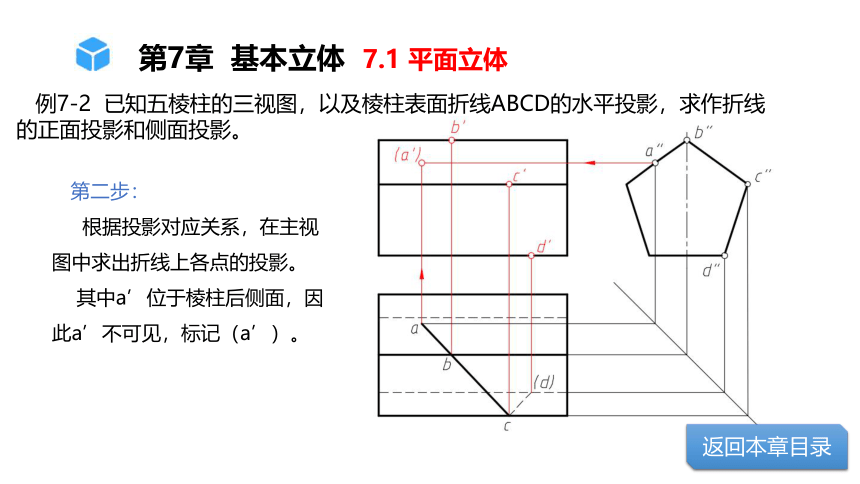

第二步：
根据投影对应关系，在主视图中求出折线上各点的投影。
其中a’位于棱柱后侧面，因此a’不可见，标记（a’）。
返回本章目录
例7-2 已知五棱柱的三视图，以及棱柱表面折线ABCD的水平投影，求作折线 的正面投影和侧面投影。
第7章 基本立体 7.1 平面立体
第三步：
在主视图中画出折线的投影，其中a’b’段在棱柱后侧面，不可见，用虚线画出。
返回本章目录
例7-2 已知五棱柱的三视图，以及棱柱表面折线ABCD的水平投影，求作折线 的正面投影和侧面投影。
7.1.2 棱锥
1. 棱锥的形成
返回本章目录
第7章 基本立体 7.1 平面立体
在几何学上，棱锥又称角锥，是三维多面体的一种，由多边形各个顶点向它所在的平面外一点依次连直线段而构成。多边形称为棱锥的底面，多边形外的点称为锥顶点，锥顶点和多边形各个顶点的连线称为棱边。
7.1.2 棱锥
1. 棱锥的形成
返回本章目录
第7章 基本立体 7.1 平面立体
棱锥分类的主要依据为底面多边形，例如底面为三角形的棱锥称为三棱锥，底面为五边形的棱锥称为五棱锥。
如果底面为正多边形，且锥顶在底面上的投影是底面的中心，这样的棱锥称为正棱锥，例如正三棱锥、正四棱锥等。正四棱锥工程应用中常称为方锥。
2. 棱锥的三视图
返回本章目录
第7章 基本立体 7.1 平面立体
返回本章目录
第7章 基本立体 7.1 平面立体
3. 棱锥表面的点和线
已知三棱锥表面上的点K的正面投影k’，求其水平投影和侧面投影。
第7章 基本立体 7.1 平面立体
利用“点在平面内，点一定在平面内的一条直线上”的几何条件，求棱锥表面上点的投影。
作图方法一
作图方法二
返回本章目录
例7-3 已知三棱锥的主视图和俯视图，求作其左视图，并求其表面上折线KLM的其余两面投影。
第7章 基本立体 7.1 平面立体
返回本章目录
例7-3 已知三棱锥的主视图和俯视图，求作其左视图，并求其表面上折线KLM的其余两面投影。
第7章 基本立体 7.1 平面立体
第一步：
求三棱锥的左视图。
按投影规律求作锥底面三角形各顶点、锥顶点的侧面投影a”、b”、c”和s”，正确连接各点，得到三棱锥的左视图。
注意：三棱锥的后侧面SAC为侧垂面，有积聚性。
返回本章目录
例7-3 已知三棱锥的主视图和俯视图，求作其左视图，并求其表面上折线KLM的其余两面投影。
第7章 基本立体 7.1 平面立体
第二步：
求线段KL的其余两面投影 。
点L在棱边SB上，利用点在直线上的投影特性，求l和l”。
利用前述方法一，求点K的水平投影k和侧面投影k”。
KL所在的表面朝左、上，所以kl和k”l”可见，用粗实线绘制。
返回本章目录
例7-3 已知三棱锥的主视图和俯视图，求作其左视图，并求其表面上折线KLM的其余两面投影。
第7章 基本立体 7.1 平面立体
第三步：
求线段LM的两面投影。
利用前述方法二，求点M的水平投影m和侧面投影m”。
LM所在的表面朝右、上，所以lm可见，用粗实线绘制； l”m”不可见，用细虚线绘制。
返回本章目录
（ ）
表面由曲面和平面围成、或完全由曲面围成的立体，称为曲面立体。
常见的回转面有圆柱面、圆锥面、球面和圆环面。
最常见的曲面立体为回转体。
第7章 基本立体
7.2 曲面立体
返回本章目录
7.2.1 圆柱
第7章 基本立体 7.2 曲面立体
返回本章目录
圆柱由顶面、底面和圆柱面围成，圆柱面上任意一条平行于回转轴线的直线称为素线。
第7章 基本立体 7.2 曲面立体
圆柱的主视图和左视图均为矩形，矩形的上、下两条直线为圆柱顶面和底面的积聚投影；俯视图为圆，圆周是圆柱面的积聚投影。
主视图矩形竖直方向两条直线是前半、后半圆柱面的转向轮廓线的投影。
前后转向轮廓线，即圆柱面上最左和最右的两条素线；它把圆柱面分为前、后两个半圆柱面，其中前半圆柱面可见。
返回本章目录
第7章 基本立体 7.2 曲面立体
圆柱的主视图和左视图均为矩形，矩形的上、下两条直线为圆柱顶面和底面的积聚投影；俯视图为圆，圆周是圆柱面的积聚投影。
返回本章目录
左视图矩形竖直方向两条直线是左、右半圆柱面的转向轮廓线的投影。
左右转向轮廓线，即圆柱面上最前和最后的两条素线；它把圆柱面分为左、右两个半圆柱面，其中左半圆柱面可见。
例7-4 已知圆柱面上的点A、B、C、D的一个投影，求这些点的其余两面投影。
圆柱面上的点
返回本章目录
第7章 基本立体 7.2 曲面立体
例7-4 已知圆柱面上的点A、B、C、D的一个投影，求这些点的其余两面投影。
返回本章目录
第7章 基本立体 7.2 曲面立体
1. 求点C的正面投影和水平投影。
已知c”在最前的素线上，因此c在圆周最前点，按投影规律可求出c’。
2. 求点D的正面投影和侧面投影。
已知d不在圆周上，并且不可见，所以点D不在圆柱面上，而是在底面上。根据投影规律求出d’和d”，
圆柱面上的点
例7-4 已知圆柱面上的点A、B、C、D的一个投影，求这些点的其余两面投影。
返回本章目录
第7章 基本立体 7.2 曲面立体
3. 求点A、B的水平投影。
从a’和b’的位置和标记可知：点A在前半圆柱面内，点B在后半圆柱面内。点A、B的水平投影在圆周上，a在前半圆弧上，b在后半圆弧上。
4. 求点A、B的侧面投影。
根据投影规律求出a’、a” 和b’、b” 。
圆柱面上的点
例7-5 已知圆柱的三视图，及圆柱面上线段ABC的正面投影，求作该线段的水平投影。
第7章 基本立体 7.2 曲面立体
分析：
圆柱面上倾斜于回转轴的线段是曲线，曲线ABC在主视图上之所以为一段直线，是因为该曲线为平面曲线，且曲线所在的平面为正垂面。
求作曲线的投影，应先求出曲线上一定数量的点的投影，然后按顺序光滑连接这些点，完成曲线绘制。
返回本章目录
例7-5 已知圆柱的三视图，及圆柱面上线段ABC的正面投影，求作该线段的水平投影。
返回本章目录
第7章 基本立体 7.2 曲面立体
第一步：
求曲线上的已知点A、B、C的侧面投影和水平投影。
以及求曲线上位于上下半圆柱面转向轮廓线上的点D、E的侧面投影和水平投影。
例7-5 已知圆柱的三视图，及圆柱面上线段ABC的正面投影，求作该线段的水平投影。
返回本章目录
第7章 基本立体 7.2 曲面立体
第二步：
求曲线上的位于点B与点D、E之间的一般位置点F、G的侧面投影和水平投影。
例7-5 已知圆柱的三视图，及圆柱面上线段ABC的正面投影，求作该线段的水平投影。
返回本章目录
第7章 基本立体 7.2 曲面立体
第三步：
在俯视图中，画出曲线的水平投影。
位于上半圆柱面的曲线可见，用粗实线光滑连接d、f、b、g、e；位于下半圆柱面的曲线不可见，用虚线绘制ad段和ec段。
7.2.2 圆锥
圆锥由底面和圆锥面围成，圆锥面是由母线SA绕与其倾斜相交的回转轴线SO旋转而形成。
返回本章目录
第7章 基本立体 7.2 曲面立体
圆锥面上的通过锥顶S的任一直线称为素线。
素线法
求圆锥面上的点
返回本章目录
第7章 基本立体 7.2 曲面立体
素线法原理：点M是圆锥面上的点，一定有一条且仅有一条素线经过点M。
如图所示，点M在素线SA上，则点M的三面投影（m’、m、m”）在SA的同面投影上。
圆锥面上通过水平面切割得到的截交线称为纬圆。
纬圆法
求圆锥面上的点
返回本章目录
第7章 基本立体 7.2 曲面立体
纬圆法原理：点M是圆锥面上的点，一定有一个且仅有一个纬圆经过点M。
如图所示，点M在纬圆上，则点M的三面投影（m’、m、m”）在该纬圆的同面投影上。
例7-6 已知圆锥的三视图即圆锥面上曲线ABC的正面投影，求作曲线的其余两面投影。
圆锥面上曲线投影
返回本章目录
第7章 基本立体 7.2 曲面立体
分析：
该圆锥按轴线铅垂的位置摆放，底面圆为水平面，圆锥面的纬圆都是水平圆。
曲线ABC 为平面曲线，所在平面为正垂面。
求曲线的投影，应先求曲线上点的投影。
例7-6 已知圆锥的三视图即圆锥面上曲线ABC的正面投影，求作曲线的其余两面投影。
圆锥面上曲线投影
返回本章目录
第7章 基本立体 7.2 曲面立体
第一步：
求位于转向轮廓线上的点B、C的其余两面投影。
第二步：
利用素线法，求圆锥面上的点A的其余两面投影。
圆锥面上曲线投影
返回本章目录
第7章 基本立体 7.2 曲面立体
第三步：
求曲线上的中间点I、II。
在a’和b’之间、b’和c’之间任意确定1’和2’，过这两点作水平纬圆，用纬圆法求出1和1”、 2和2”。
例7-6 已知圆锥的三视图即圆锥面上曲线ABC的正面投影， 求作曲线的其余两面投影。
圆锥面上曲线投影
返回本章目录
第7章 基本立体 7.2 曲面立体
第四步：
顺次光滑连接各点绘制曲线，并判断可见性。圆锥面水平投影完全可见，因此，曲线的水平投影也全部可见，用粗实线顺序光滑连接各点。
侧面投影中，位于左半部的a” b”段曲线可见，用粗实线绘制AIB段；位于右半部的b” c”段曲线不可见，用虚线绘制。
例7-6 已知圆锥的三视图即圆锥面上曲线ABC的正面投影， 求作曲线的其余两面投影。
7.2.3 球 球面由半圆母线绕经过母线圆心的轴线旋转一周而形成。
第7章 基本立体 7.2 曲面立体
返回本章目录
返回本章目录
第7章 基本立体 7.2 曲面立体
主视图中的圆，是球表面上正平圆A的正面投影a’，它是球面的前后转向轮廓线。
返回本章目录
第7章 基本立体 7.2 曲面立体
俯视图中的圆，是球表面上水平圆B的水平投影b，它是球面的上下转向轮廓线。
返回本章目录
第7章 基本立体 7.2 曲面立体
左视图中的圆，是球表面上侧平圆C的水平投影c”，它是球面左右转向轮廓线。
返回本章目录
第7章 基本立体 7.2 曲面立体
球面上一些特殊位置点的投影
最左点A
最高点B
最前点C
前后转向轮廓线上的点D
上下转向轮廓线上的点E
左右转向轮廓线上的点F
球面上包含有正平纬圆、水平纬圆和侧平纬圆。
球面纬圆法求点
返回本章目录
第7章 基本立体 7.2 曲面立体
水平纬圆
正平纬圆
例7-7 已知半球的三视图，以及球面上曲线ABC的正面投影，求曲线的其余两面投影。
球面曲线投影
第7章 基本立体 7.2 曲面立体
(a)题目
返回本章目录
第7章 基本立体 7.2 曲面立体
返回本章目录
(b)求特殊点
第一步：求特殊点A、B 和C
点A和点C的正面投影在主视图的转向轮廓线上，可知其侧面投影和水平投影都在前后对称轴线上。
点B 的正面投影位于左右对称线上，因此b”在左视图的转向轮廓线上，画出b”，再根据投影关系画出b。
例7-7 已知半球的三视图，以及球面上曲线ABC的正面投影，求曲线的其余两面投影。
球面曲线投影
第7章 基本立体 7.2 曲面立体
返回本章目录
在a’和b’、b’和c’之间任意确定1’和2’，作过这两点的水平纬圆，用纬圆法求出1和1’、2和2’。
第二步：求圆弧上的中间点I、II
例7-7 已知半球的三视图，以及球面上曲线ABC的正面投影，求曲线的其余两面投影。
球面曲线投影
第7章 基本立体 7.2 曲面立体
球面曲线投影
曲线位于上半球面上，其水平投影都可见，用粗实线绘制。
曲线ABC的AIB 段位于左半球，其侧面投影a”1‘’b’’都可见，用粗实线绘制；
BIIC 段位于右半球，其侧面投影不可见， b”2”c”用虚线绘制。
第三步：连接曲线
返回本章目录
例7-7 已知半球的三视图，以及球面上曲线ABC的正面投影，求曲线的其余两面投影。
第7章 基本立体 7.2 曲面立体
返回本章目录
点A是外环面上的点；
点C是内环面上的点。
圆环分为内环面和外环面。由靠近回转轴的半圆母线回转形成内环面；
由远离回转轴的半圆母线回转形成外环面。
第7章 基本立体 7.2 曲面立体
返回本章目录
例7-8 立体由四分之一圆环面和平面构成，已知圆环面上点A的水平投影，点B的正面投影，求两点的其它两面投影。
圆环表面点的投影
第7章 基本立体 7.2 曲面立体
例7-8 立体由四分之一圆环面和平面构成，已知圆环面上点A的水平投影，点B的正面投影，求两点的其它两面投影。
返回本章目录
利用纬圆法求作点A、B的其他两面投影。
根据a的位置可知，点A在立体左、后侧，因此a’不可见，a”可见。
根据b’的位置可知，点B在立体的右侧，因此b”不可见。
圆环表面点的投影
常见的曲面立体的三视图
返回本章目录
第7章 基本立体 7.2 曲面立体
