第10章 组合体
10.1 组合体的构型
10.2 画组合体的方法
10.3 读组合体视图的要领和基本方法
10.4 尺寸标注
第10章 组合体

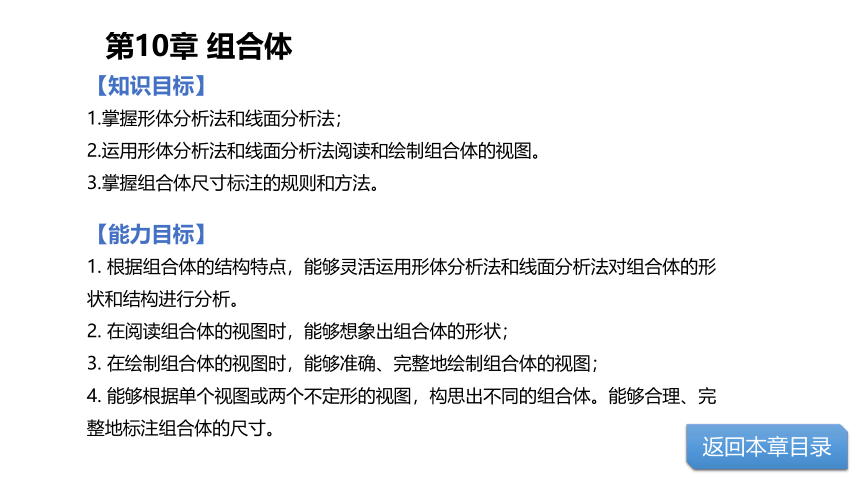

【知识目标】
1.掌握形体分析法和线面分析法；
2.运用形体分析法和线面分析法阅读和绘制组合体的视图。
3.掌握组合体尺寸标注的规则和方法。
【能力目标】
1. 根据组合体的结构特点，能够灵活运用形体分析法和线面分析法对组合体的形状和结构进行分析。
2. 在阅读组合体的视图时，能够想象出组合体的形状；
3. 在绘制组合体的视图时，能够准确、完整地绘制组合体的视图；
4. 能够根据单个视图或两个不定形的视图，构思出不同的组合体。能够合理、完整地标注组合体的尺寸。
返回本章目录
第10章 组合体
10.1 组合体的构型
10.1.1 组合体构型的基本方式

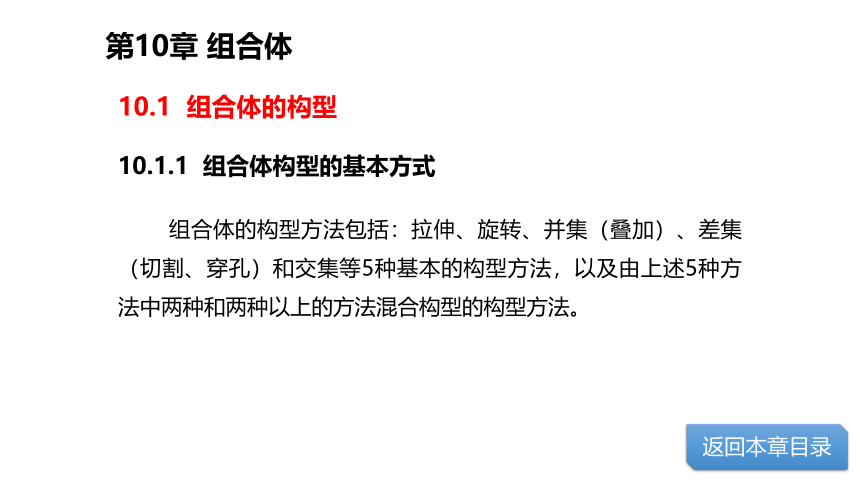

组合体的构型方法包括：拉伸、旋转、并集（叠加）、差集（切割、穿孔）和交集等5种基本的构型方法，以及由上述5种方法中两种和两种以上的方法混合构型的构型方法。
返回本章目录
第10章 组合体
10.1.1 组合体构型的基本方式
图10-1 拉伸构型
10.1 组合体的构型
返回本章目录
第10章 组合体
10.1.1 组合体构型的基本方式
图10-2 旋转构型
10.1 组合体的构型
返回本章目录

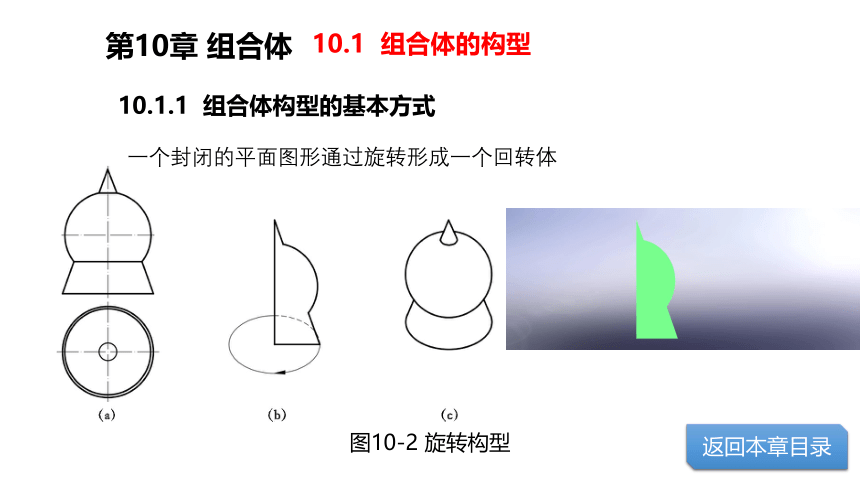

一个封闭的平面图形通过旋转形成一个回转体
第10章 组合体
10.1.1 组合体构型的基本方式

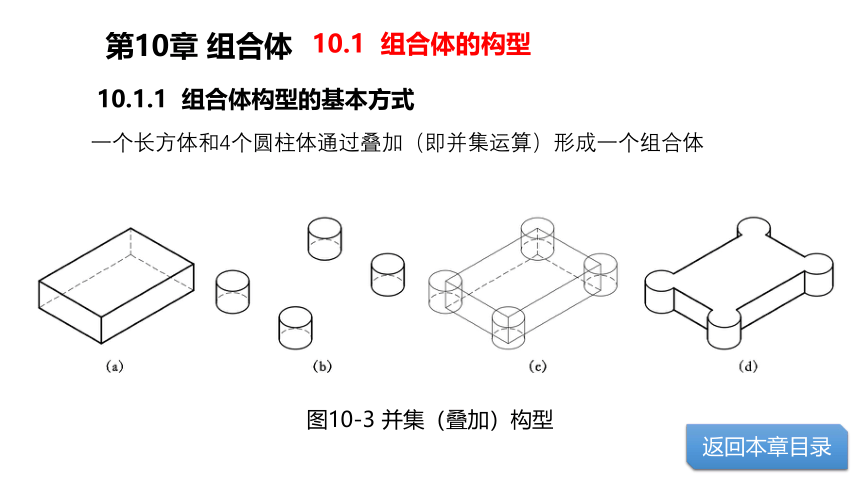

图10-3 并集（叠加）构型
10.1 组合体的构型
返回本章目录
一个长方体和4个圆柱体通过叠加（即并集运算）形成一个组合体
第10章 组合体
10.1.1 组合体构型的基本方式

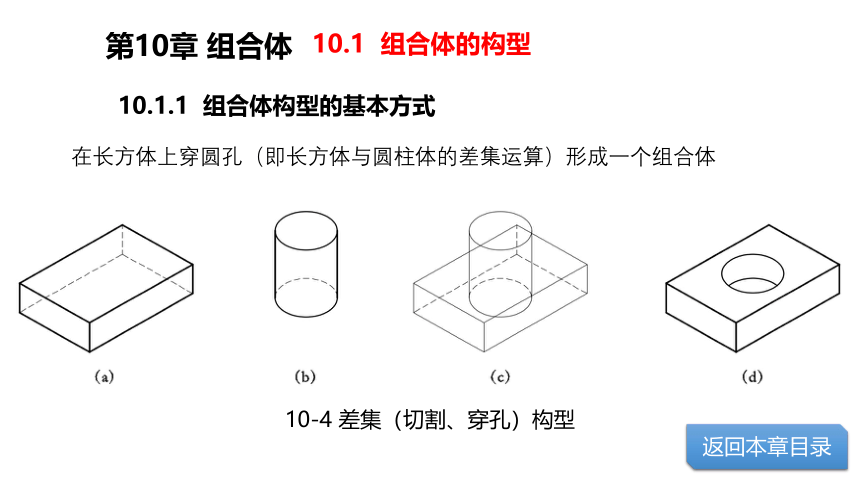

10-4 差集（切割、穿孔）构型
10.1 组合体的构型
返回本章目录
在长方体上穿圆孔（即长方体与圆柱体的差集运算）形成一个组合体
第10章 组合体
10.1.1 组合体构型的基本方式

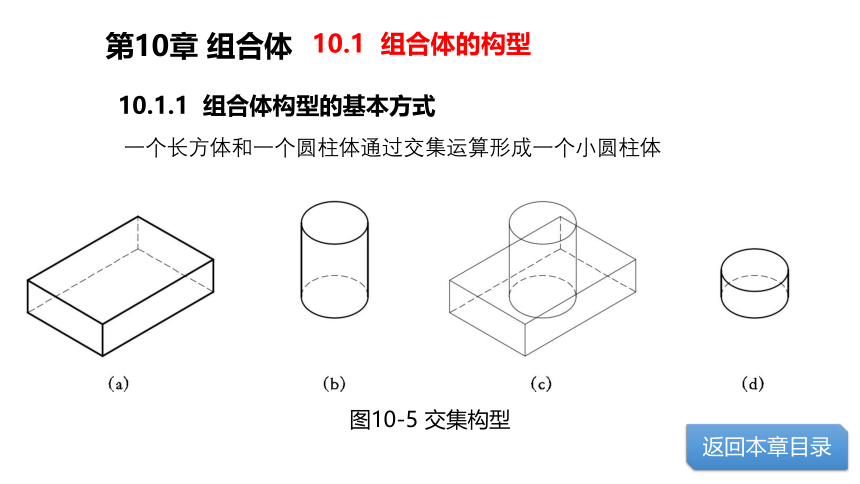

图10-5 交集构型
10.1 组合体的构型
返回本章目录
一个长方体和一个圆柱体通过交集运算形成一个小圆柱体
第10章 组合体
10.1.1 组合体构型的基本方式

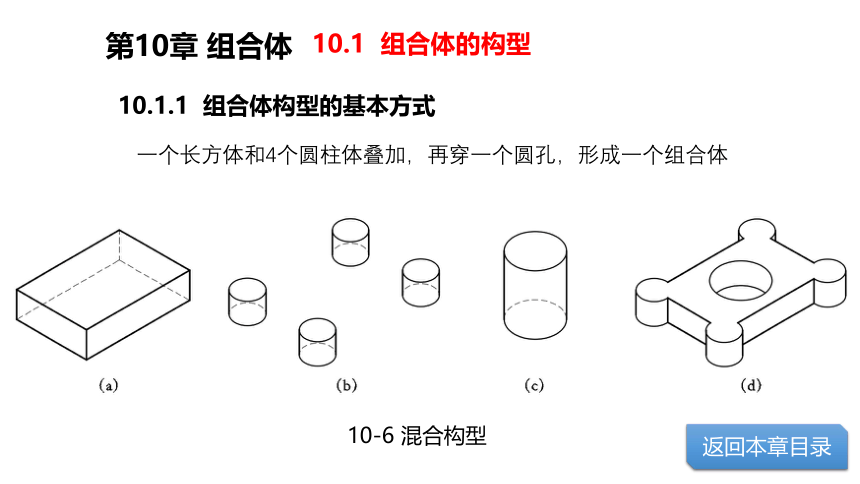

10-6 混合构型
10.1 组合体的构型
返回本章目录
一个长方体和4个圆柱体叠加，再穿一个圆孔，形成一个组合体
第10章 组合体
10.1 组合体的构型
10.1.2 组合体构型的合理性

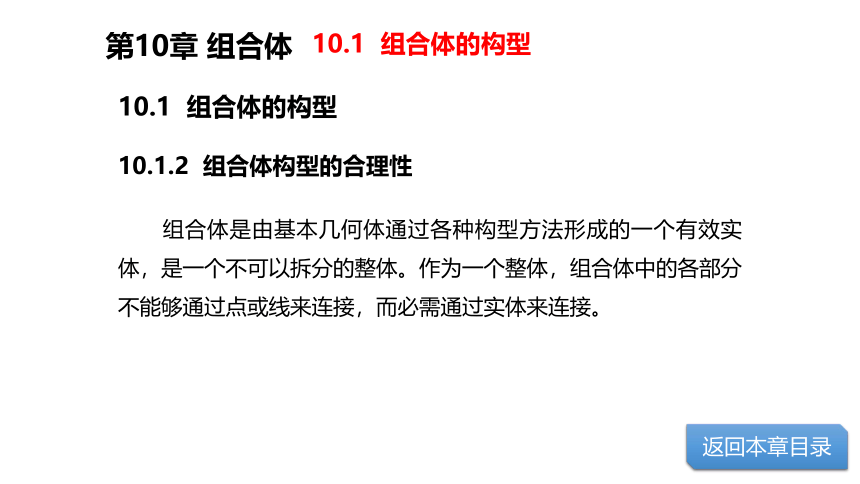

组合体是由基本几何体通过各种构型方法形成的一个有效实体，是一个不可以拆分的整体。作为一个整体，组合体中的各部分不能够通过点或线来连接，而必需通过实体来连接。
10.1 组合体的构型
返回本章目录
第10章 组合体
10.1.2 组合体构型的合理性

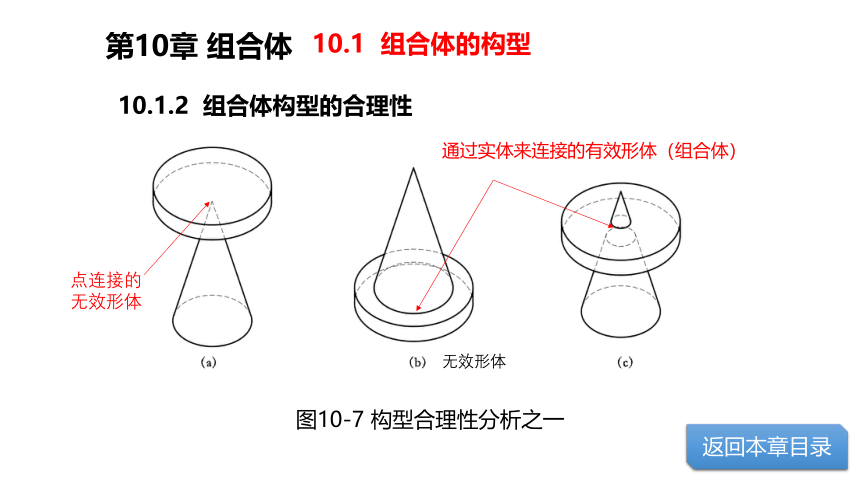

图10-7 构型合理性分析之一
10.1 组合体的构型
返回本章目录
无效形体
点连接的
无效形体
通过实体来连接的有效形体（组合体）
第10章 组合体
10.1.2 组合体构型的合理性

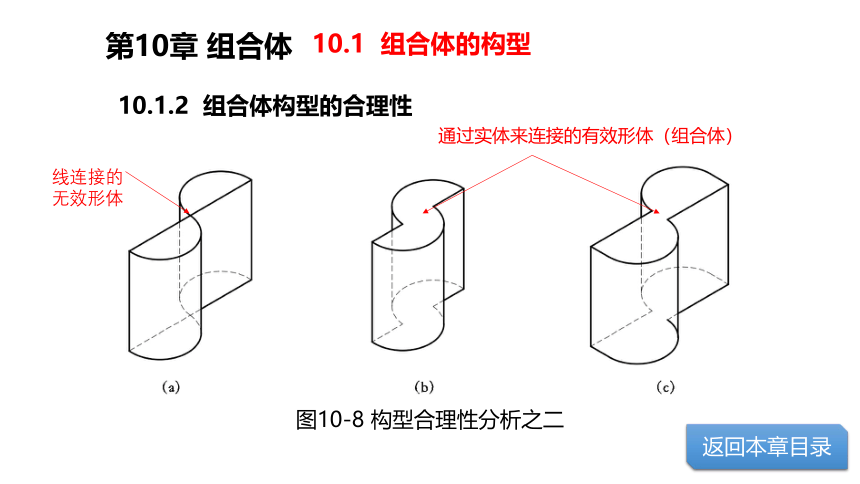

图10-8 构型合理性分析之二
返回本章目录
10.1 组合体的构型
线连接的
无效形体
通过实体来连接的有效形体（组合体）
第10章 组合体
10.1.2 组合体构型的合理性
图10-9 构型合理性分析之三
返回本章目录
10.1 组合体的构型
线连接的
无效形体
通过实体来连接的有效形体（组合体）
第10章 组合体
10.1 组合体的构型
10.1.3 基本几何体表面之间的关系
组合体构型中，两个基本几何体表面之间的连接关系有相交、相切和平齐等三种情况。
1. 相交 是指两个基本几何体的表面相交。
2. 相切 是指两个基本体的表面（平面与曲面或曲面与曲面）光滑过渡。
3. 平齐 是指两个基本几何体的表面（平面）共面。
返回本章目录
10.1 组合体的构型
第10章 组合体
10.1.3 基本几何体表面之间的关系
图10-10 平面立体表面的相交与平齐
返回本章目录
10.1 组合体的构型
当两个基本几何体的表面共面时，它们之间没有分界线。
第10章 组合体
10.1.3 基本几何体表面之间的关系
图10-11 平面立体与曲面立体的相交与相切
返回本章目录
10.1 组合体的构型
两个基本体表面相切的地方没有交线，投影图中不应画线
第10章 组合体
10.1.3 基本几何体表面之间的关系
图10-12 曲面立体与曲面立体的相交与相切
返回本章目录
10.1 组合体的构型
第10章 组合体
10.1.3 基本几何体表面之间的关系
图10-12 曲面立体与曲面立体的相交与相切
返回本章目录
10.1 组合体的构型
第10章 组合体
10.1.3 基本几何体表面之间的关系
图10-12 曲面立体与曲面立体的相交与相切
返回本章目录
10.1 组合体的构型
两个基本体的表面相交时有交线（如截交线或相贯线），投影图中应画出交线
第10章 组合体
10.2 画组合体的方法
画组合体的视图时，首先要进行形体分析。弄清楚组合体是由哪些基本形体组合而成，分析清楚组合体的构型方式；然后选择最能反映其形状结构特征的某个表面作为主视图表达的对象。画图时，先画定位线和主要形体；然后画次要形体，并确定各个基本形体之间的相对位置及表面之间的关系，正确地画出它们的投影；最后检查描深，完成组合体的视图。
返回本章目录
第10章 组合体
10.2.1 形体分析法画图
将组合体分解为由若干基本形体，并分析这些基本形体的相对位置和表面之间的关系，从而认识整个组合体的形状与结构，这种方法称为形体分析法。
返回本章目录
10.2 画组合体的方法
第10章 组合体
10.2.1 形体分析法画图
图10-13 形体分析法——分解
返回本章目录
10.2 画组合体的方法
可以分解为两个L型的棱柱
可以分解为三个四棱柱
第10章 组合体
10.2.1 形体分析法画图
图10-13 形体分析法——分解
返回本章目录
10.2 画组合体的方法
第10章 组合体
10.2.1 形体分析法画图
图10-13 形体分析法——分解
返回本章目录
10.2 画组合体的方法
第10章 组合体
10.2.1 形体分析法画图
图10-14 形体分析法——平齐的表面
返回本章目录
10.2 画组合体的方法
第10章 组合体
图10-15 座体的直观图和形体分析
10.2.2 组合体画法实例
例10-1 画出座体的三视图。
返回本章目录
10.2 画组合体的方法
座体可以看作是由底板、带有半圆柱槽的长方体和两个肋板（三棱柱）通过叠加而形成的组合体
底板
肋板
带有半圆柱槽的长方体
肋板
第10章 组合体
图10-15 座体的直观图和形体分析
10.2.2 组合体画法实例
例10-1 画出座体的三视图。
返回本章目录
10.2 画组合体的方法
座体可以看作是由底板、带有半圆柱槽的长方体和两个肋板（三棱柱）通过叠加而形成的组合体
第10章 组合体
10.2.2 组合体画法实例
例10-1 画出座体的三视图。
图10-16 画组合体投影图的步骤
返回本章目录
10.2 画组合体的方法
第10章 组合体
图10-16 画组合体投影图的步骤
10.2.2 组合体画法实例
例10-1 画出座体的三视图。
返回本章目录
10.2 画组合体的方法
第10章 组合体
10.3 读组合体视图的要领和基本方法
10.3.1 长对正 高平齐 宽相等
三视图和直观图是高中数学的必修内容。高中的数学教材中介绍了一个非常实用的口诀“长对正、高平齐、宽相等”。这个口诀是根据正投影的规律归纳总结出来的。三视图是从三个不同方向对同一个物体进行正投影所得的结果。
返回本章目录
第10章 组合体
10.3.1 长对正 高平齐 宽相等
图10-17 长对正 高平齐 宽相等
返回本章目录
10.3 读组合体视图的要领和基本方法
第10章 组合体
10.3.2 用联系的观点看视图
图10-18 联系的观点看问题
返回本章目录
10.3 读组合体视图的要领和基本方法
第10章 组合体
图10-19 剖析组合体的视图
10.3.3 形体分析法读图 例10-2 分析建筑形体的构型方式。
返回本章目录
10.3 读组合体视图的要领和基本方法
第10章 组合体
图10-19 剖析组合体的视图
10.3.3 形体分析法读图 例10-2 分析建筑形体的构型方式。
返回本章目录
10.3 读组合体视图的要领和基本方法
第10章 组合体
图10-19 剖析组合体的视图
10.3.3 形体分析法读图 例10-2 分析建筑形体的构型方式。
返回本章目录
10.3 读组合体视图的要领和基本方法
第10章 组合体
10.3.4 线面分析法 例10-3 分析立体截交线的形状。
图10-20 平面立体的线面分析
返回本章目录
10.3 读组合体视图的要领和基本方法
第10章 组合体
10.3.4 线面分析法 例10-3 分析立体截交线的形状。
图10-20 平面立体的线面分析
返回本章目录
10.3 读组合体视图的要领和基本方法
第10章 组合体
10.3.4 线面分析法 例10-3 分析立体截交线的形状。
图10-20 平面立体的线面分析
返回本章目录
10.3 读组合体视图的要领和基本方法
第10章 组合体
10.3.4 线面分析法 例10-3 分析立体截交线的形状。
图10-20 平面立体的线面分析
返回本章目录
10.3 读组合体视图的要领和基本方法
第10章 组合体
10.3.4 线面分析法 例10-3 分析立体截交线的形状。
图10-20 平面立体的线面分析
返回本章目录
10.3 读组合体视图的要领和基本方法
第10章 组合体
图10-21 曲面立体的线面分析
10.3.4 线面分析法 例10-4 分析立体表面的形状和位置。
返回本章目录
10.3 读组合体视图的要领和基本方法
第10章 组合体
10.4 尺寸标注
建筑物的形状结构用视图来表达，建筑物的大小通过标注尺寸来说明。因此，尺寸是工程图样中的重要内容之一。
10.4.1 基本几何体的尺寸标注
一般情况下，基本几何体应标注长、宽、高三个方向的尺寸。
返回本章目录
第10章 组合体
10.4.1 基本几何体的尺寸标注
图10-22 基本几何体的尺寸标注
返回本章目录
10.3 读组合体视图的要领和基本方法
第10章 组合体
10.4.1 基本几何体的尺寸标注
图10-23 简单切割体的尺寸标注
返回本章目录
10.4 尺寸标注
第10章 组合体
10.4.2 尺寸分类
组合体的尺寸按形体分析可分为三类：定形尺寸、定位尺寸和总体尺寸。
1．定形尺寸 确定组合体中各基本几何体大小的尺寸，称为定形尺寸。
2．定位尺寸 确定组合体中各基本几何体之间相对位置的尺寸，称为定位尺寸。
3．总体尺寸 表示组合体的总长、总宽和总高的尺寸，称为总体尺寸。
返回本章目录
10.4 尺寸标注
第10章 组合体
10.4.2 尺寸分类
图10-24 组合体的尺寸标注
返回本章目录
10.4 尺寸标注
第10章 组合体
10.4.3 标注尺寸的注意事项
标注尺寸不仅要齐全、正确、合理，还应力求清晰、整齐，以便于阅读。因此，标注尺寸应注意以下几点：
1．尺寸标注要齐全
2．尺寸标注要清晰
3．尺寸标注要集中
4．尺寸布置要整齐
返回本章目录
10.4 尺寸标注
第10章 组合体
图10-25 尺寸标注正误对照
10.4 尺寸标注
返回本章目录
10.4.3 标注尺寸的注意事项
第10章 组合体
10.4.4 建筑形体的尺寸标注 例10-5 标注座体的尺寸。
图10-26 标注组合体尺寸的步骤
返回本章目录
10.4 尺寸标注
标注底板的尺寸
标注带半圆柱槽的长方体尺寸
第10章 组合体
图10-26 标注组合体尺寸的步骤
10.4.4 建筑形体的尺寸标注 例10-5 标注座体的尺寸。
返回本章目录
10.4 尺寸标注
标注肋板的尺寸
标注总体尺寸
