化学工艺概论
2.5 化工生产过程Ⅰ

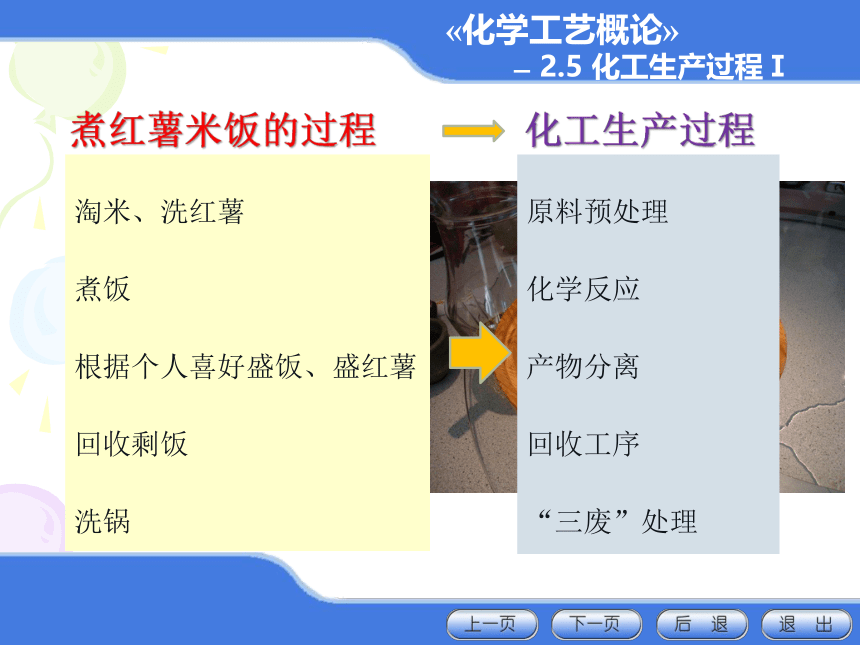

淘米、洗红薯
煮饭
根据个人喜好盛饭、盛红薯
回收剩饭
洗锅
煮红薯米饭的过程
化工生产过程
原料预处理
化学反应
产物分离
回收工序
“三废”处理
一、化工生产过程的组成
化学工艺概论
2.5 化工生产过程Ⅰ
化学工艺概论
2.5 化工生产过程Ⅰ
二、化工生产的操作方式
1.间歇操作
化学工艺概论
2.5 化工生产过程Ⅰ

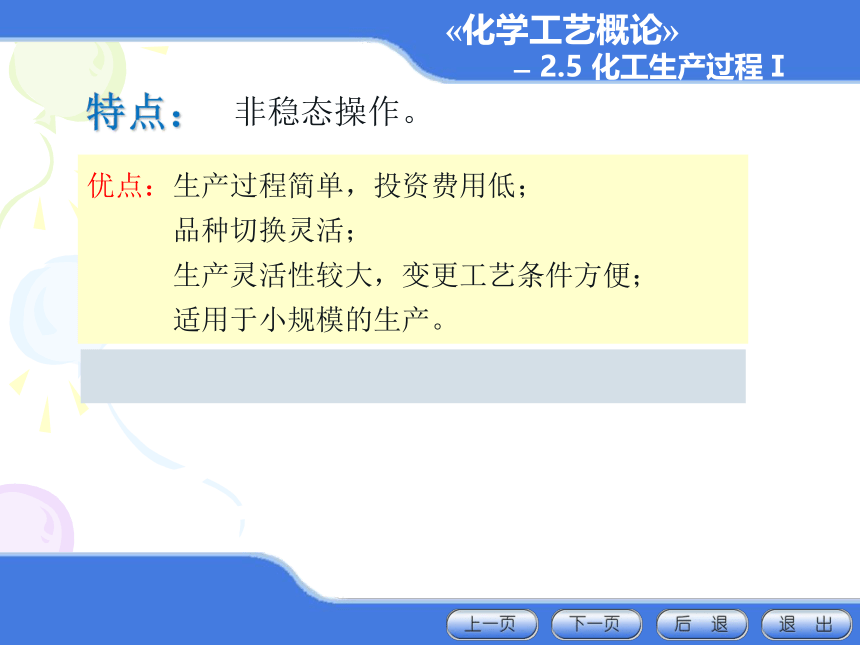

特点：
优点：生产过程简单，投资费用低；
品种切换灵活；
生产灵活性较大，变更工艺条件方便；
适用于小规模的生产。
非稳态操作。
化学工艺概论
2.5 化工生产过程Ⅰ

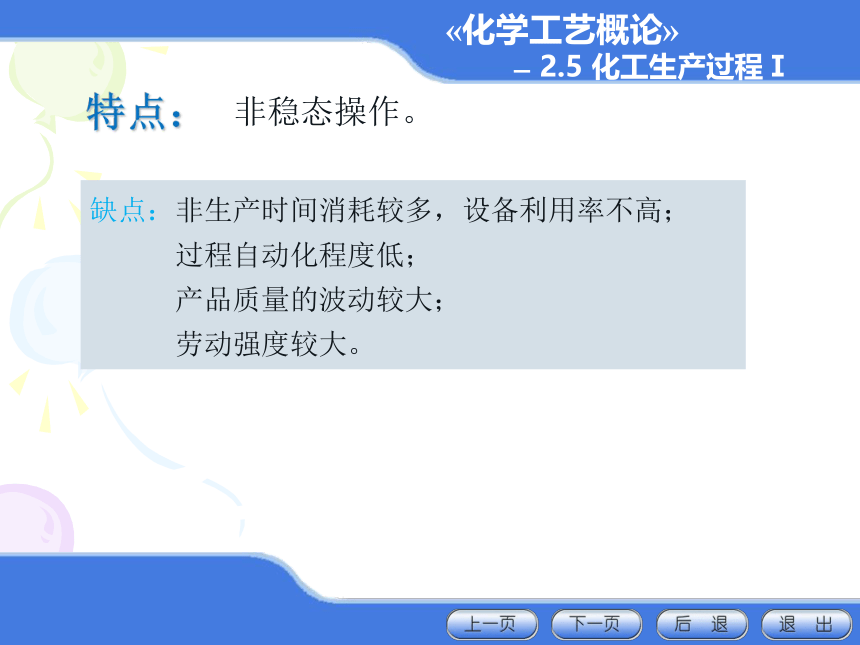

特点：
非稳态操作。
缺点：非生产时间消耗较多，设备利用率不高；
过程自动化程度低；
产品质量的波动较大；
劳动强度较大。
化学工艺概论
2.5 化工生产过程Ⅰ

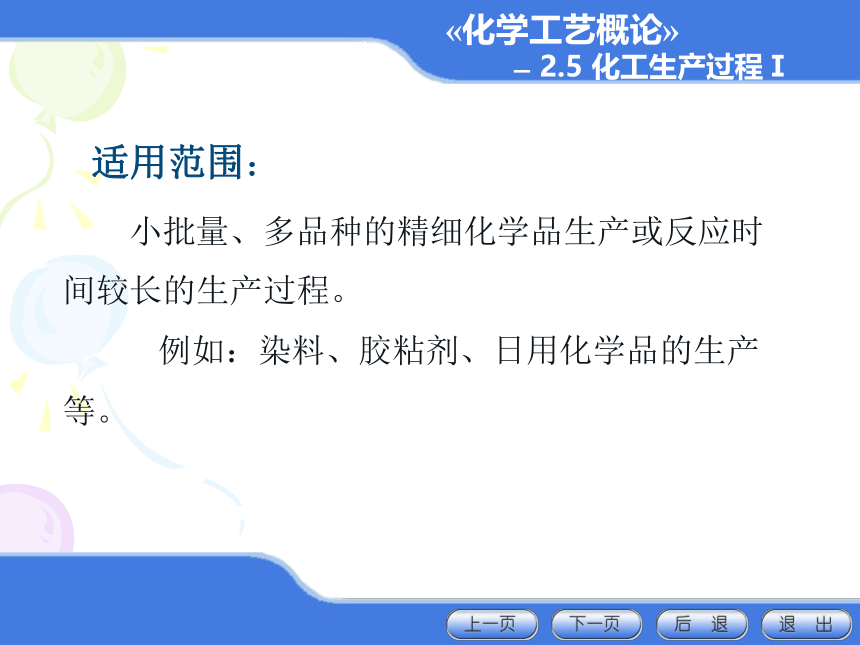

适用范围：
小批量、多品种的精细化学品生产或反应时间较长的生产过程。
例如：染料、胶粘剂、日用化学品的生产等。
化学工艺概论
2.5 化工生产过程Ⅰ
2.连续操作
化学工艺概论
2.5 化工生产过程Ⅰ
优点：产品质量稳定；
生产能力大，生产效率高；
容易实现自动化操作，生产过程易于控制。
特点：
稳态操作。
缺点：投资大，操作人员的技术水平要求比较高；
不易进行产品切换。
化学工艺概论
2.5 化工生产过程Ⅰ
适用范围：
现代化学工业尤其一些生产技术比较成熟，过程自动化要求程度比较高的产品生产。
例如石油炼制、聚酯生产等。
化学工艺概论
2.5 化工生产过程Ⅰ
牙膏、沐浴露、白胶等化工产品一般采用 就 操作方式生产。
石油炼制、烧碱生产大都采用 操作方式。
化学工艺概论
2.5 化工生产过程Ⅰ
3.半连续操作（半间歇操作）
化学工艺概论
2.5 化工生产过程Ⅰ
常见的操作类型：
[a] 连续不断地加入原料，操作一定时间后一次取出产品；
[b] 操作过程一次投入原料，而连续不断地从系统取出产品；
[c] 一种物料分批加入，而另一种原料连续加入，
视工艺需要连续或间歇取出产物的生产过程。
特点：
非稳态操作。
化学工艺概论
2.5 化工生产过程Ⅰ
现场参观
◆地点：校内实训装置“乙烯加氢脱炔”；
◆目的：指导学生认识化工生产过程
——工艺流程
——主要设备
◆形式：学生分组
现场参观
现场讨论
——化工生产过程包含的工序
——各工序的目的
教师归纳
化学工艺概论
2.5 化工生产过程Ⅰ
化工生产过程的五个组成
化工生产的三种操作方式 　　
化学工艺概论
2.5 化工生产过程Ⅰ
三、化工生产工艺流程
1.工艺流程
经过各种设备和管路 原料转变为产品的过程
2.工艺流程图
图形、符号、代号、文字说明表示物料流向、变化及工艺控制全过程
化学工艺概论
2.6化工生产过程Ⅱ
化学工艺概论
2.6化工生产过程Ⅱ
工艺流程示意图
（1）工艺流程实物图
图中设备外形与实际外形相似，细线绘制；物料流程用粗实线表示。
化学工艺概论
2.6化工生产过程Ⅱ
（2）流程框图
以方框形式表示化工单元操作和单元反应过程，箭头表示物料和载能介质流向，并辅以必要文字说明。
简述图2.12固体盐制备烧碱的化工生产流程并试用流程框图的形式表示。
化学工艺概论
2.6化工生产过程Ⅱ
物料流程图（PFD）
化学工艺概论
2.6化工生产过程Ⅱ
工艺流程、主要控制方案、操作参数、设备参数、图例和各工序物料名称及数量组成。
识读上图并简述工艺流程，分析其物料流向及其数量组成。
工艺管道及仪表流程图（PID）
表示全部工艺设备及其纵向关系，物料和管路及其流向，公用工程系统管路及其流向，阀门与管件，相关仪表与控制方案等信息。
化学工艺概论
2.6化工生产过程Ⅱ
试识读和分析某装置PID管道、仪表及设备等信息。
化工工艺流程
2. 工艺流程图
工艺流程示意图
物料流程图（PFD）
工艺管道及仪表流程图（PID）
化学工艺概论
2.6化工生产过程Ⅱ
