(共20张PPT)

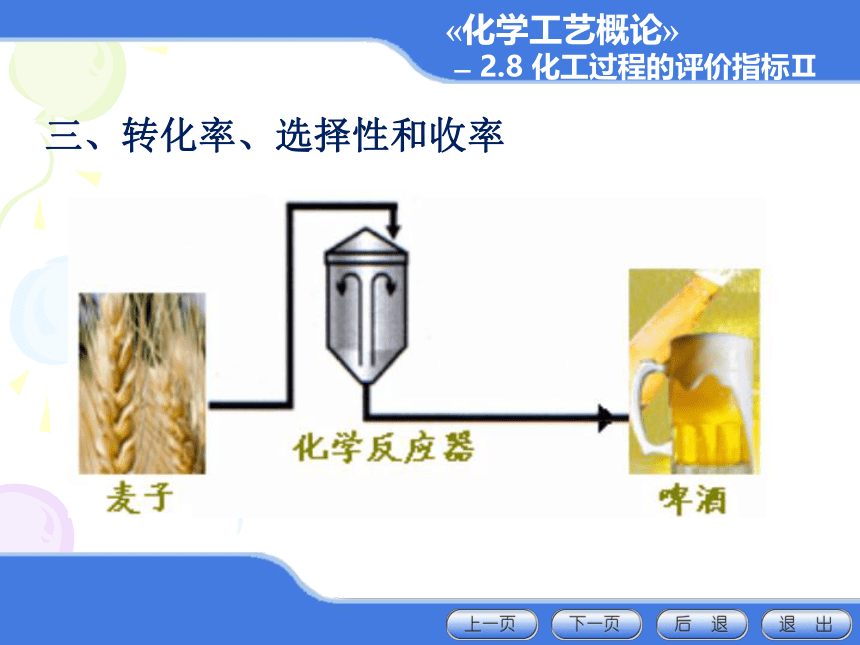

三、转化率、选择性和收率
化学工艺概论
2.8 化工过程的评价指标Ⅱ

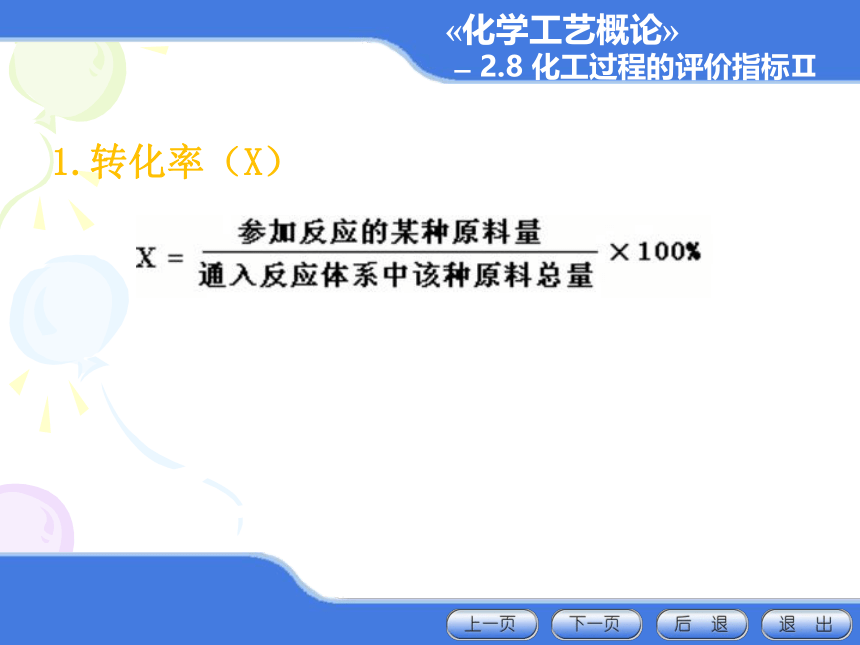

1.转化率（X）
化学工艺概论
2.8 化工过程的评价指标Ⅱ

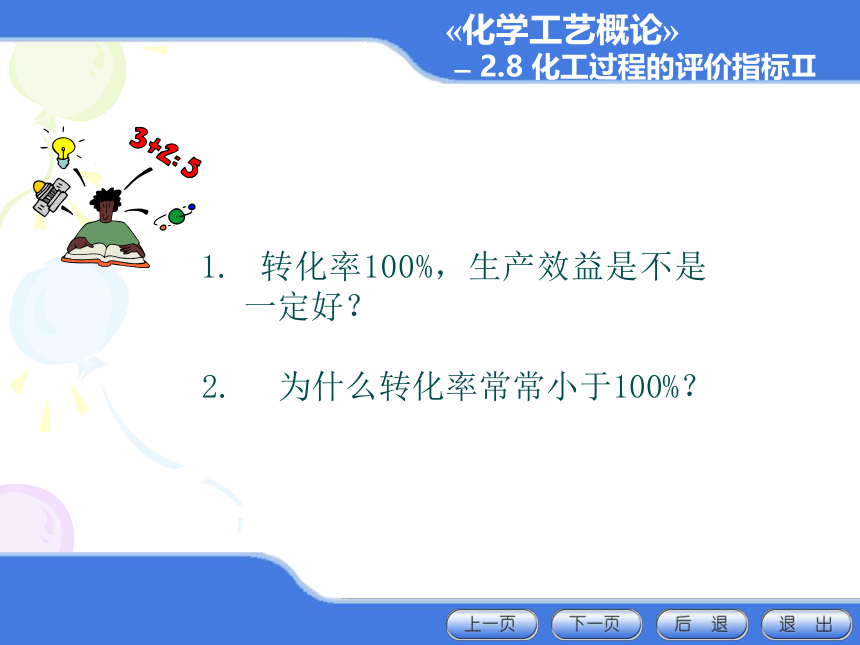

转化率100%，生产效益是不是一定好？
为什么转化率常常小于100%？
化学工艺概论
2.8 化工过程的评价指标Ⅱ

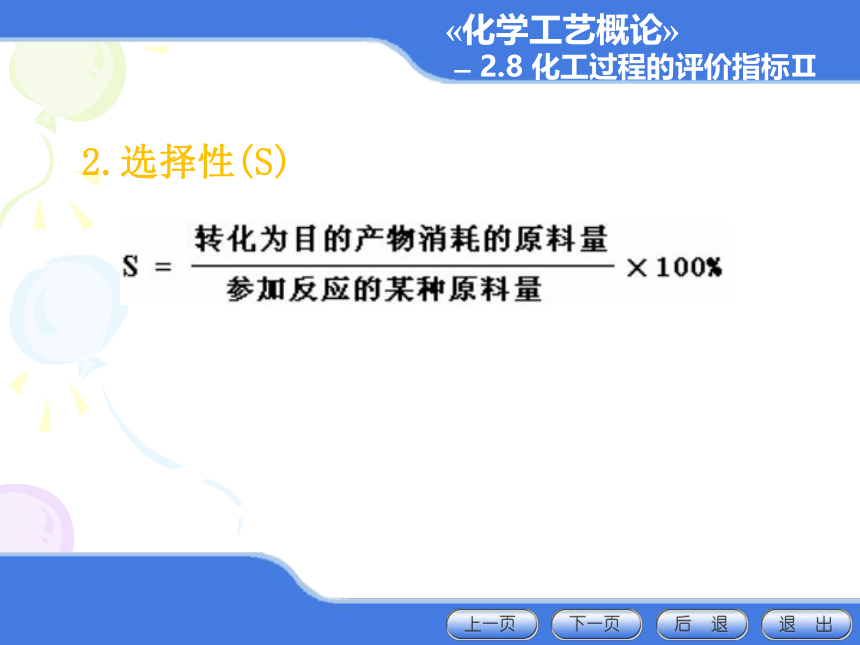

2.选择性(S)
化学工艺概论
2.8 化工过程的评价指标Ⅱ

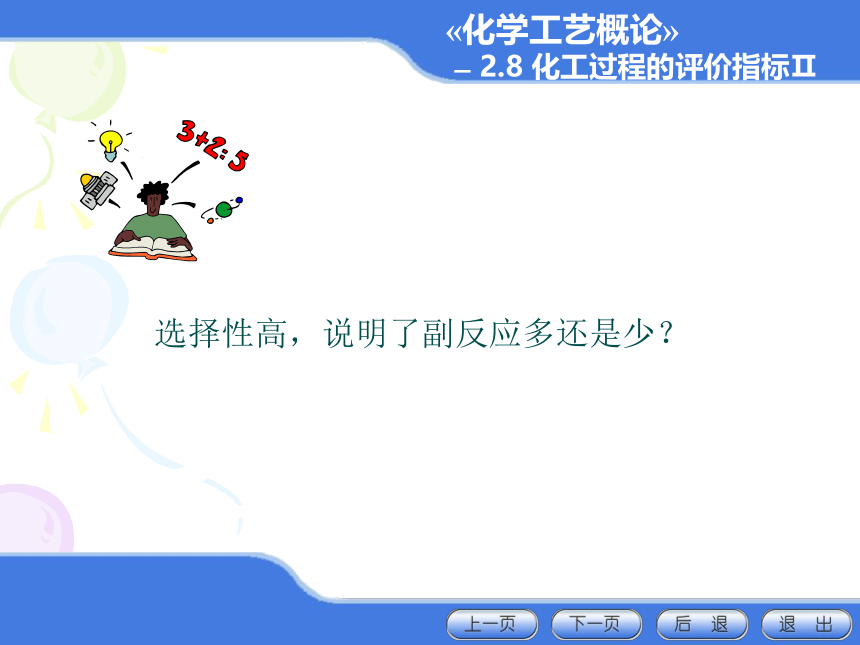

选择性高，说明了副反应多还是少？
化学工艺概论
2.8 化工过程的评价指标Ⅱ

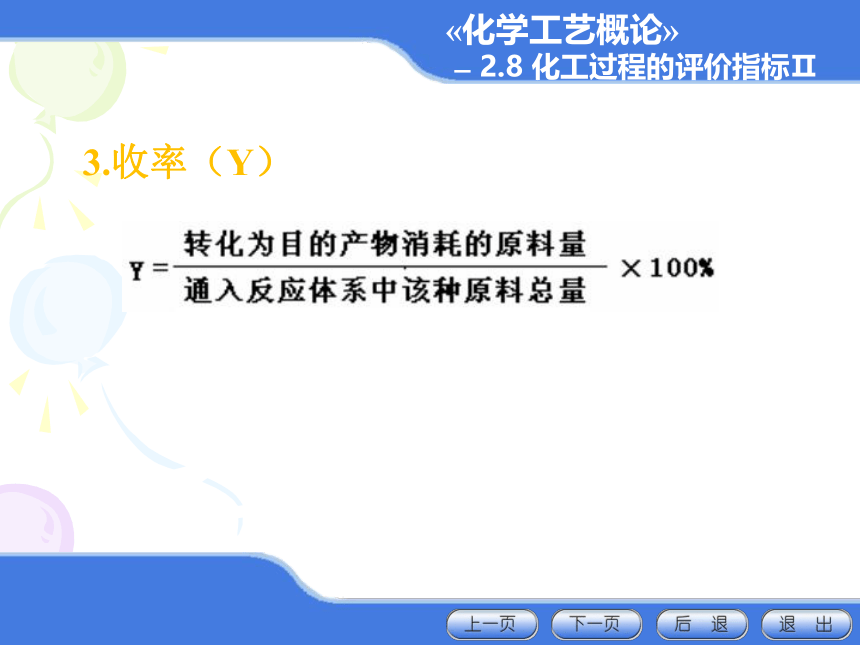

3.收率（Y）
化学工艺概论
2.8 化工过程的评价指标Ⅱ

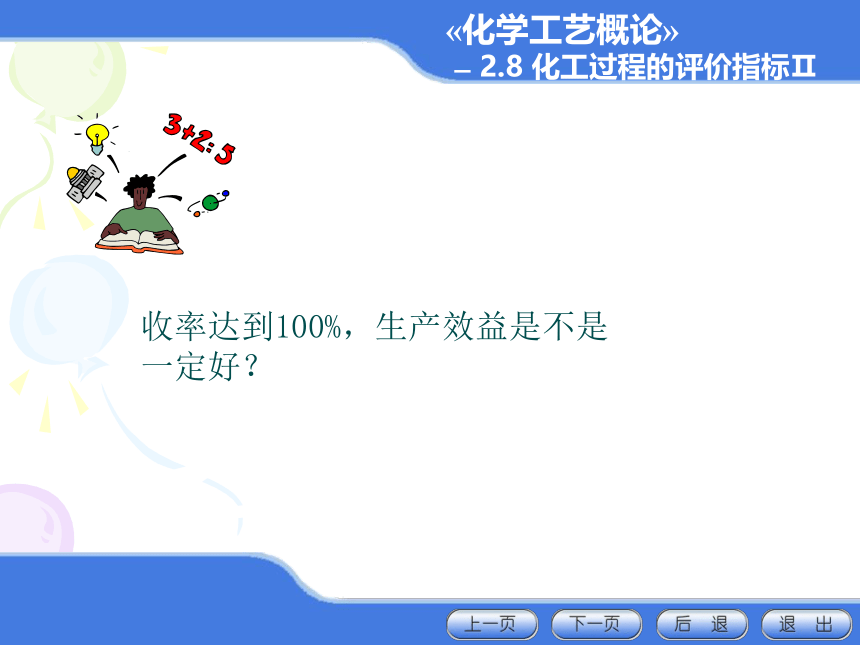

收率达到100%，生产效益是不是一定好？
化学工艺概论
2.8 化工过程的评价指标Ⅱ
计算竞赛
目的：掌握 “三率”、消耗定额等化工
过程评价指标的计算，并能分析
方法：
将学生分成6个组分别计算“三率”、消耗定额。
化学工艺概论
2.8 化工过程的评价指标Ⅱ
乙烷裂解制备乙烯，投入反应器的乙烷量5000kg/h，裂解气中含未反应的乙烷量为1000kg/h，获得的乙烯量为3400kg/h。试求乙烷的转化率和乙烯的产率。
化学工艺概论
2.8 化工过程的评价指标Ⅱ
分析：
（1） 参加反应的乙烷量是多少？
5000﹣1000 = 4000kg/h，
（2） 生成3400kg/h乙烯消耗的乙烷量为多少？
（3）根据公式解题。
化学工艺概论
2.8 化工过程的评价指标Ⅱ
在以下两种工况中，以乙烷为裂解原料，完成下表。（C2H6 → C2H4 + H2）
化学工艺概论
2.8 化工过程的评价指标Ⅱ
分析：
解：1）乙烷转化率=(2500/5000)100%=50%
C2H6 → C2H4 + H2
30 28
X 1980
乙烯产率=(1980*30/2500*28)100%=84.86%
乙烯收率=50%*84.86%=42.43%
消耗定额=2500/1980=1.26
化学工艺概论
2.8 化工过程的评价指标Ⅱ
2）参加反应的乙烷量=5000*90%=4500kg/h
生成乙烯所需乙烷量=产率×参加反应乙烷 =40% × 4500= 1800kg/h
C2H6 → C2H4 + H2
30 28
1800 产品乙烯量
产品乙烯量=1800 × 28/30 =1680kg/h
乙烯收率=90% × 40%=36%
消耗定额=4500/1680=2.68
化学工艺概论
2.8 化工过程的评价指标Ⅱ
工况 通入
乙烷
kg/h 参加反应乙烷kg/h 产品
乙烯
kg/h 乙烷
转化率
% 乙烯理论产率
% 乙烯理论收率
% 原料消耗定额
１ 5000 2500 1980 50 84.86 42.43 1.26
２ 5000 4500 1680 90 40 36 2.68
计算结果汇总
化学工艺概论
2.8 化工过程的评价指标Ⅱ
通过计算，大家得到什么结论和启示？哪种生产情况比较好？为什么？
结论与启示:
相同原料进行反应,既要看转化率,也要看产率和收率及消耗定额等。
根据计算，第1种情况好。因为它收率高，消耗定额低。
化学工艺概论
2.8 化工过程的评价指标Ⅱ
1、转化率、选择性、收率三者之间的关系？
2、高转化率是否就一定是高选择性？
3、化工生产是否一定要采用高转化率？
4、某套装置的转化率只有60%，是否表明该
装置生产效率不高？
化学工艺概论
2.8 化工过程的评价指标Ⅱ
转化率
选择性
收率
化学工艺概论
2.8 化工过程的评价指标Ⅱ
P67： 21
补充题：
化工过程主要评价指标的概念
