资源简介

(共23张PPT)

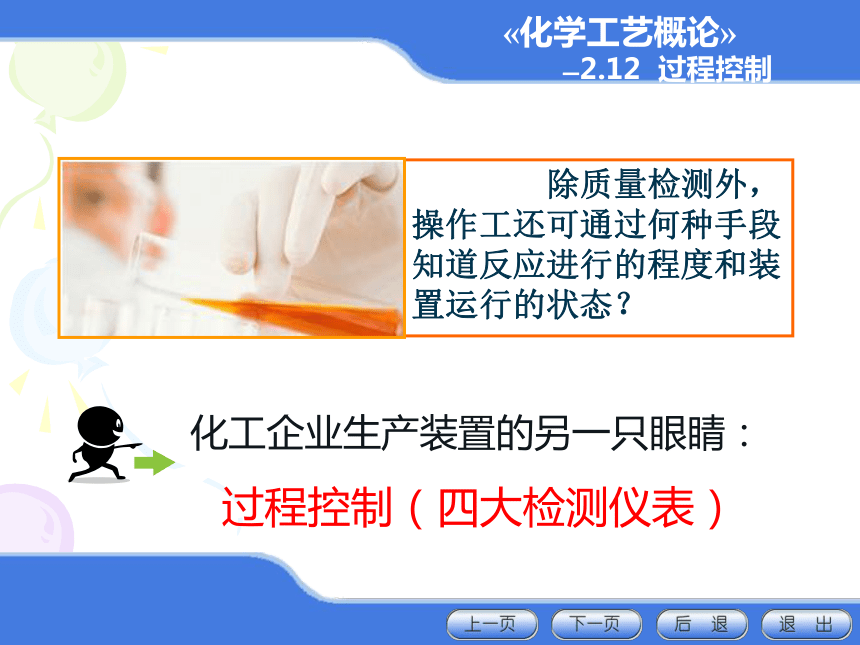

除质量检测外，操作工还可通过何种手段知道反应进行的程度和装置运行的状态？
化工企业生产装置的另一只眼睛：
过程控制（四大检测仪表）
化学工艺概论
2.12 过程控制

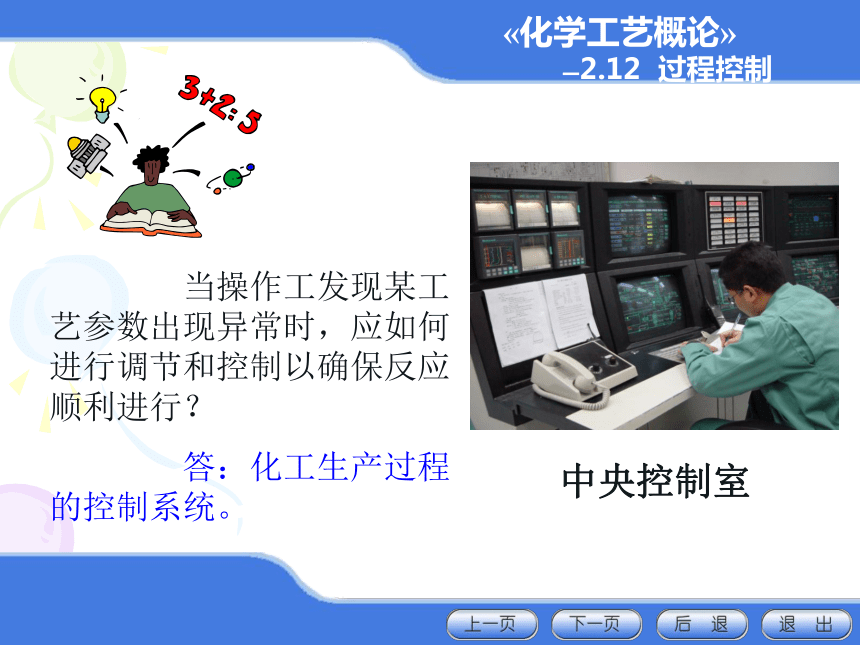

中央控制室
当操作工发现某工艺参数出现异常时，应如何进行调节和控制以确保反应顺利进行？
答：化工生产过程的控制系统。
化学工艺概论
2.12 过程控制

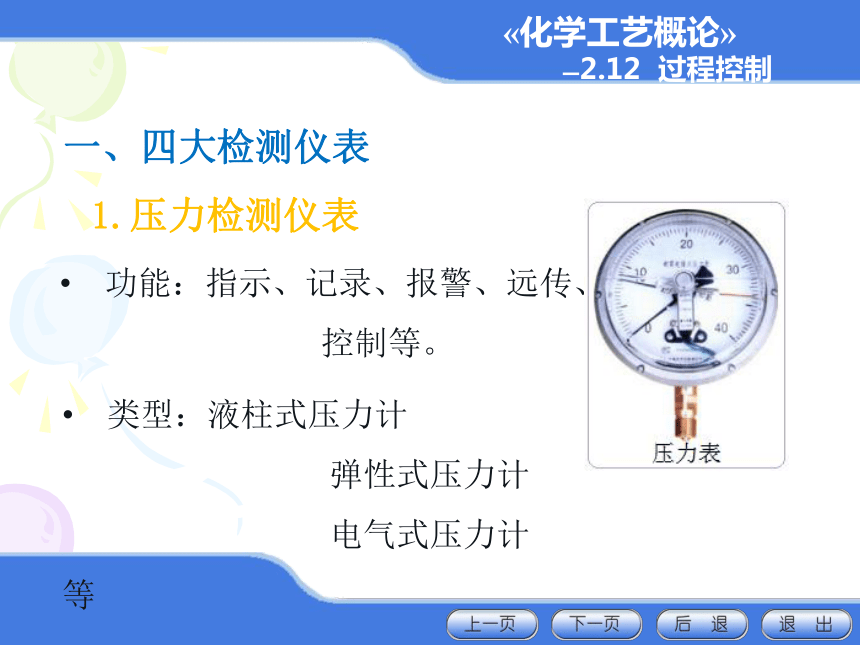

一、四大检测仪表
1.压力检测仪表
功能：指示、记录、报警、远传、
控制等。
类型：液柱式压力计
弹性式压力计
电气式压力计等
化学工艺概论
2.12 过程控制

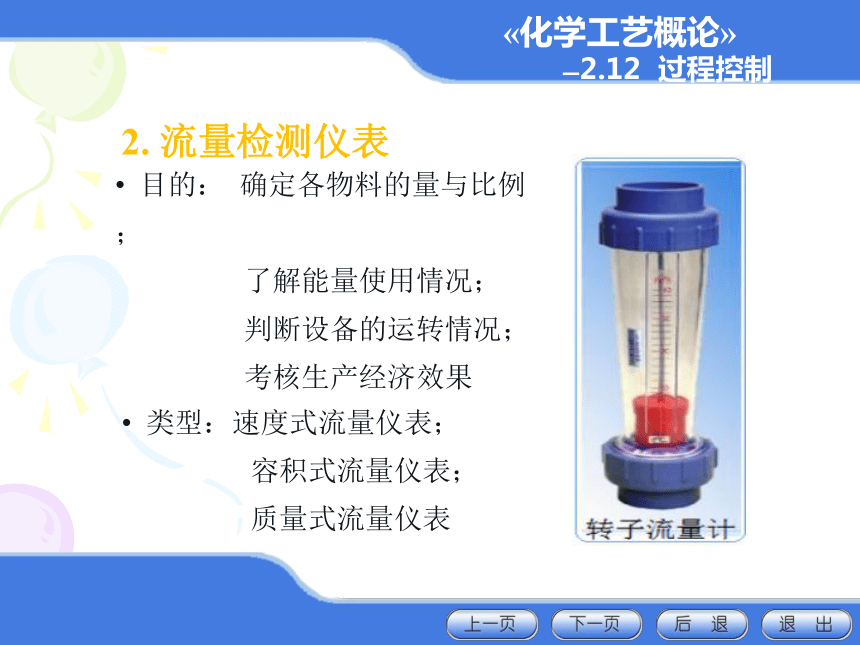

2. 流量检测仪表
目的： 确定各物料的量与比例；
了解能量使用情况；
判断设备的运转情况；
考核生产经济效果
类型：速度式流量仪表；
容积式流量仪表；
质量式流量仪表
化学工艺概论
2.12 过程控制

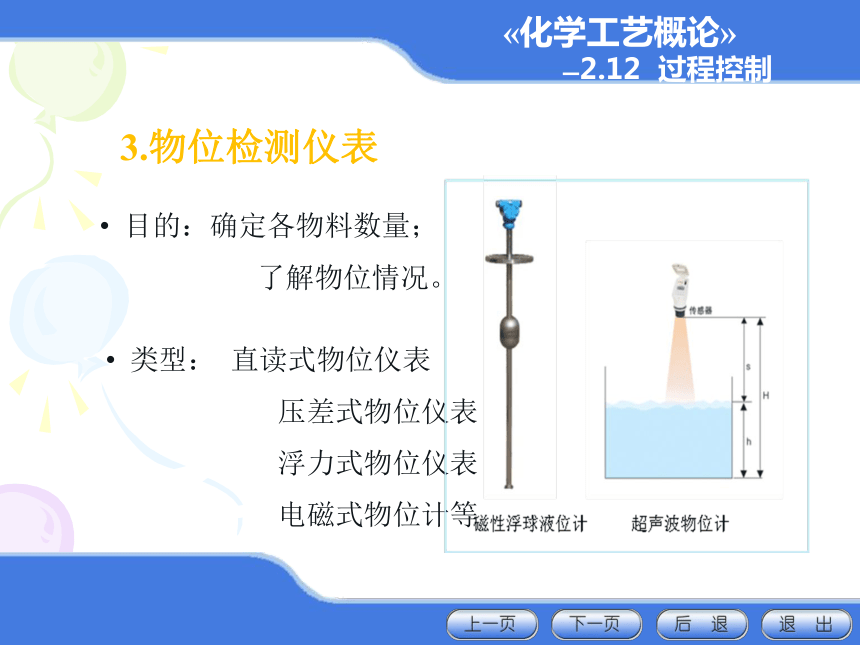

3.物位检测仪表
目的：确定各物料数量；
了解物位情况。
类型： 直读式物位仪表
压差式物位仪表
浮力式物位仪表
电磁式物位计等
化学工艺概论
2.12 过程控制

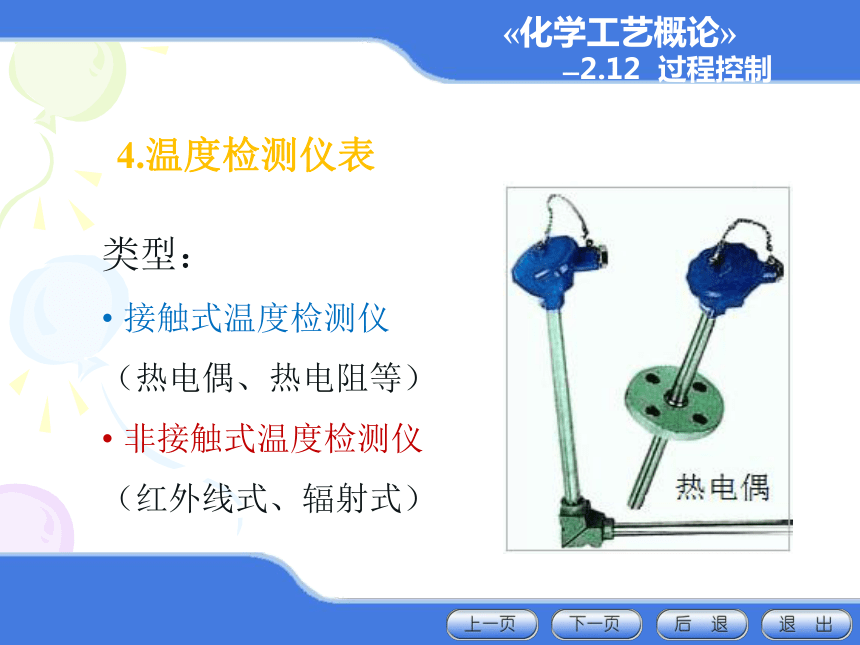

4.温度检测仪表
类型：
接触式温度检测仪
（热电偶、热电阻等）
非接触式温度检测仪
（红外线式、辐射式）
化学工艺概论
2.12 过程控制

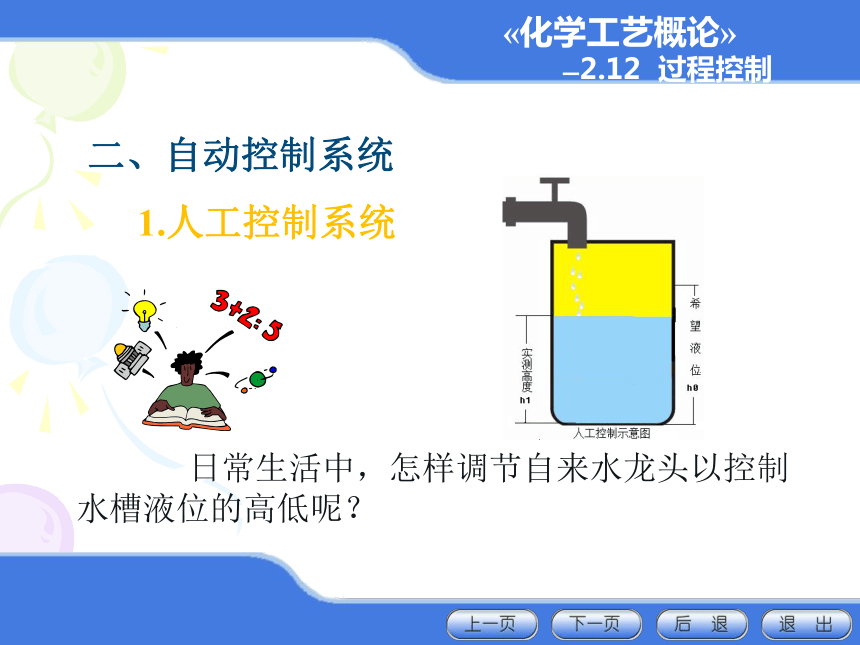

二、自动控制系统
1.人工控制系统
日常生活中，怎样调节自来水龙头以控制水槽液位的高低呢？
化学工艺概论
2.12 过程控制
化学工艺概论
2.12 过程控制
2.自动控制系统
化学工艺概论
2.12 过程控制
LT
LC
化学工艺概论
2.12 过程控制
三、自动控制系统的类型
1.简单控制系统
构成：被控对象
测量变送装置（测量元件、变送器）
控制器
执行器
化学工艺概论
2.12 过程控制
请根据《抽水马桶工作原理》视频，绘制一个简单的自动控制回路。
化学工艺概论
2.12 过程控制
化学工艺概论
2.12 过程控制
2.复杂控制系统
特点：仍由常规仪表构成；
采用仪表数量较多；
构成复杂，功能齐全等。
类型： 串级控制系统
均匀控制系统
比值控制系统
前馈控制系统等。
化学工艺概论
2.12 过程控制
串级控制系统介绍
定义：由两个串联控制器通过两个检测元件构成两个控制回路，并且一个控制器的输出作为另一个控制器的给定。
方框图：
化学工艺概论
2.12 过程控制
案例分析：氯乙烯聚合温度控制
聚合反应温度是保证聚氯乙烯产品质量的重要指标。
氯乙烯聚合反应是剧烈的放热反应，若聚合温度急剧升高， 势必造成聚合度下降、分子结构变差，甚至引发爆聚。
（1） 被控变量的选择
化学工艺概论
2.12 过程控制
（2）控制过程及原理
化学工艺概论
2.12 过程控制
1、简述后页图的流程及基本原理。
2、各组在“带控制点的某物料精馏过程”图上标出简单控制回路；
3、小组展示；
4、教师点评。
“标出简单控制回路”
化学工艺概论
2.12 过程控制
图1.带控制点的某物料的精馏过程
精馏塔
进料
底出料
顶出料
回流
回流罐
冷料
热料
化学工艺概论
2.12 过程控制
PC
FC
LC
FC
LC
TC
图2.某物料精馏过程的简单控制回路
化学工艺概论
2.12 过程控制
常用四大检测仪表类型、特点；
自动控制系统的类型；
简单控制系统的构成及特点。
化学工艺概论
2.12 过程控制
