(共16张PPT)
上图采用了什么样的表现手法？

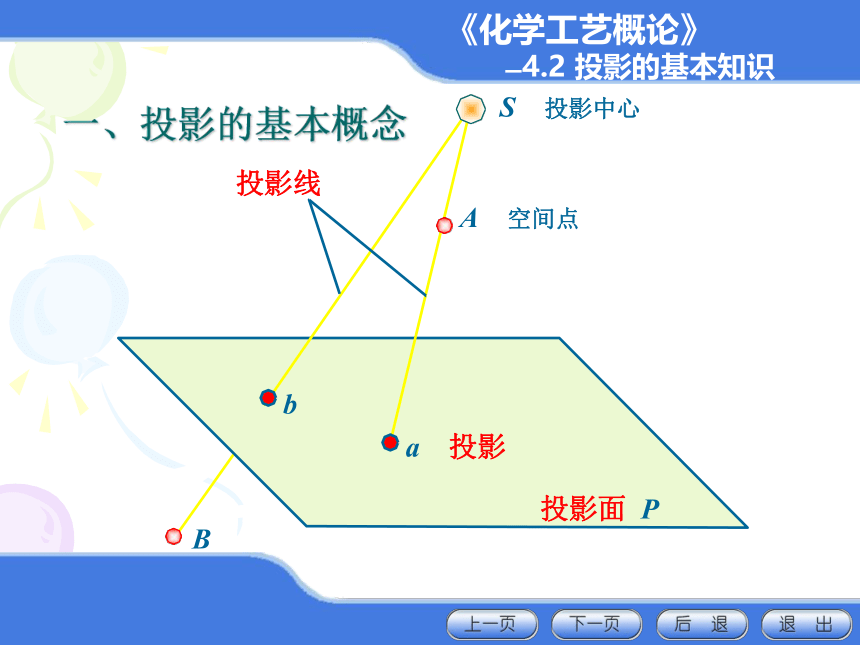

一、投影的基本概念
a 投影
b
B
投影面 P
S 投影中心
A 空间点
投影线

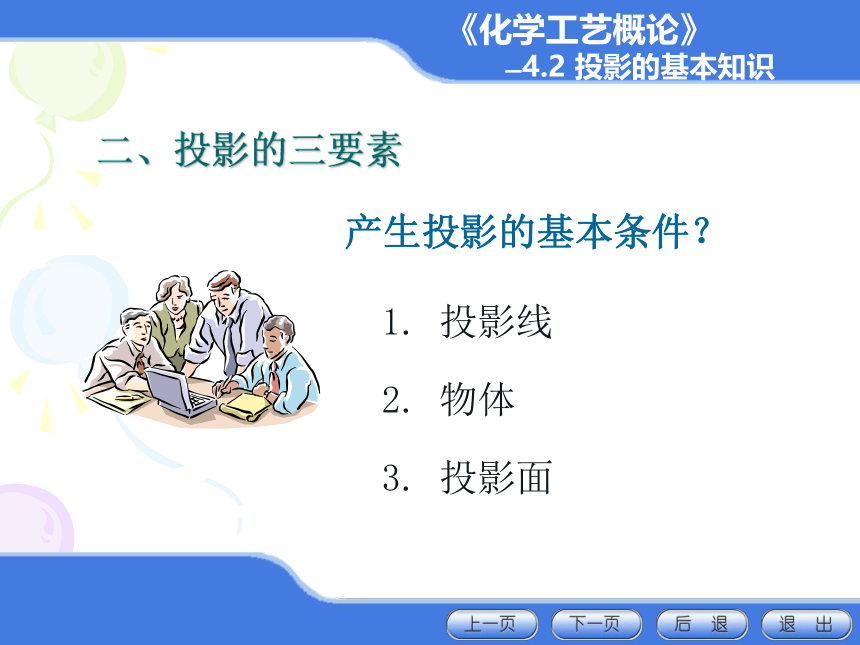

二、投影的三要素
产生投影的基本条件？
1. 投影线
2. 物体
3. 投影面

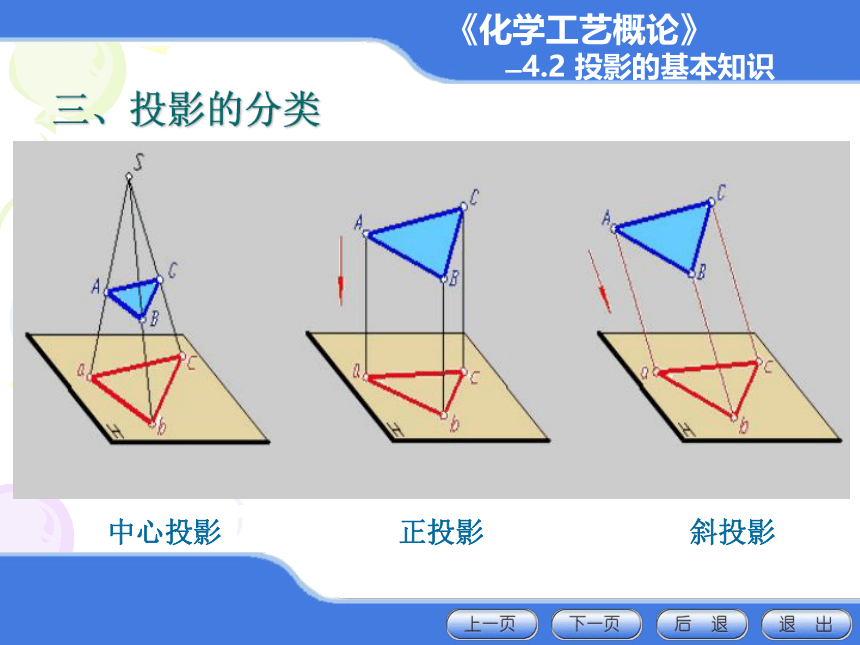

三、投影的分类
正投影
中心投影
斜投影
P

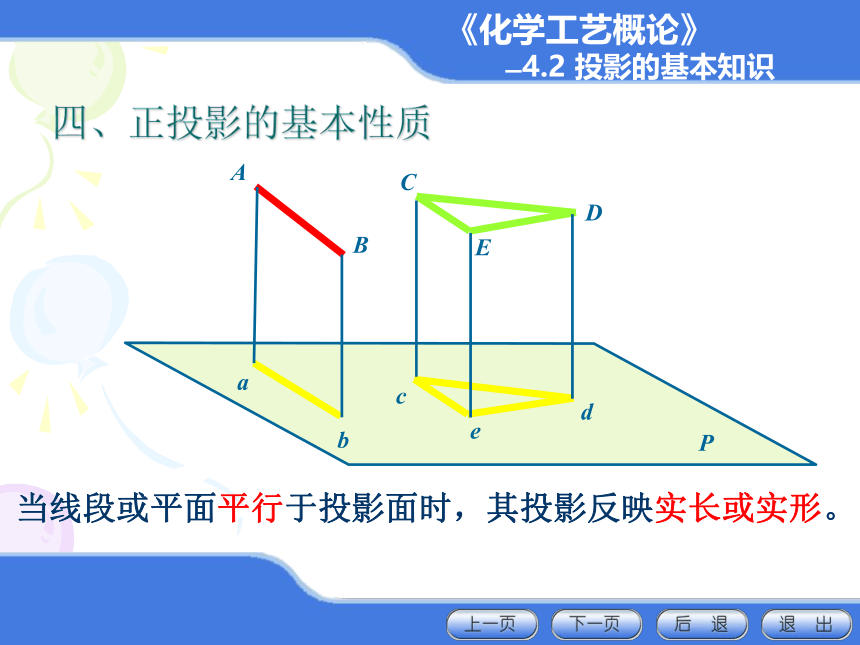

四、正投影的基本性质
C
D
E
B
A
e
d
c
a
b
当线段或平面平行于投影面时，其投影反映实长或实形。
P
C
D
E
B
A
e
d
c

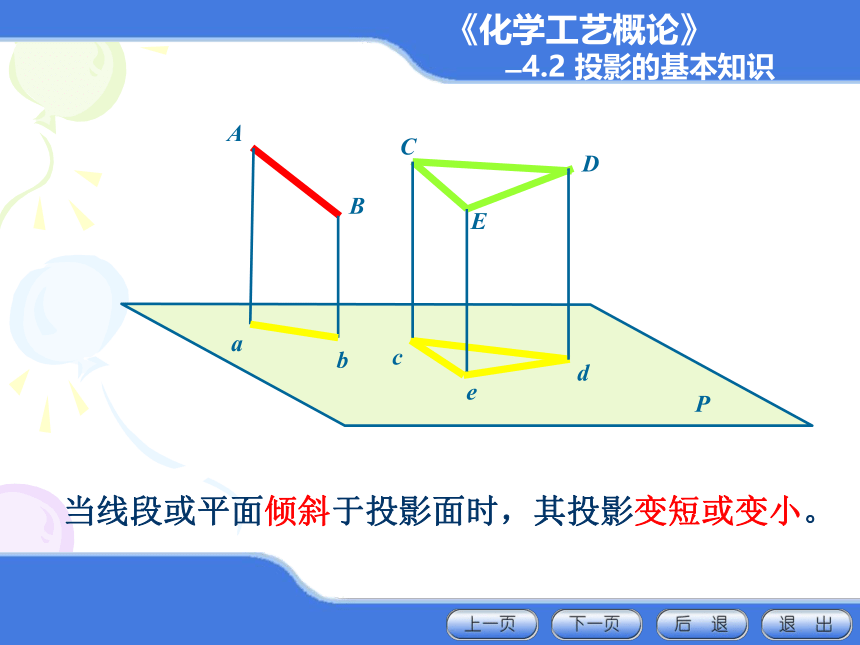

当线段或平面倾斜于投影面时，其投影变短或变小。
b
a
P
C
D
E
B
A
e
d
c
当线段或平面垂直于投影面时，其投影积聚为点或线段。
a(b)
·
P
C
D
E
B
A
两个及以上的点/线/面重叠成一个点/线/面。
B’
A’
b (b’)
a (a’)
C’
D’
E’
e(e’)
d(d’)
c(c’)
真实性
类似性
积聚性
重叠性
投影平行的两条直线，在空中是否也一定平行？
P
B
A
a
b
D
C
c
d
F
E
e
f
投影相交的两条直线，在空中是否也一定相交？
P
F
E
e
f
B
A
a
b
C
D
c
d
３、直线的投影一般是_____。当直线与投影面平行时，其投影反映__________，当直线与投影面垂直时，其投影_________ 。
投影线
被投影的物体
投影面
斜投影法
正投影法
直线
直线的实长
积聚成一点
１、形成投影的三要素为_______、_______、_____________。
２、平行投影法可分为________和________。
４、平面的投影一般是__________，且有______性。
５、两平行直线的投影，仍然______，其投影平行的两直线_______________平行。
６、直线上点的投影，仍然在直线的_____________，且分线段的比例关系________。
平面图形
类似
平行
在空间不一定
同面投影上
不变
投影线、投影面和投影图
投影的三要素
投影的分类
正投影的性质
