《化学工艺概论》
单元四 识读化工图样
四、
《化学工艺概论》
单元四 识读化工图样

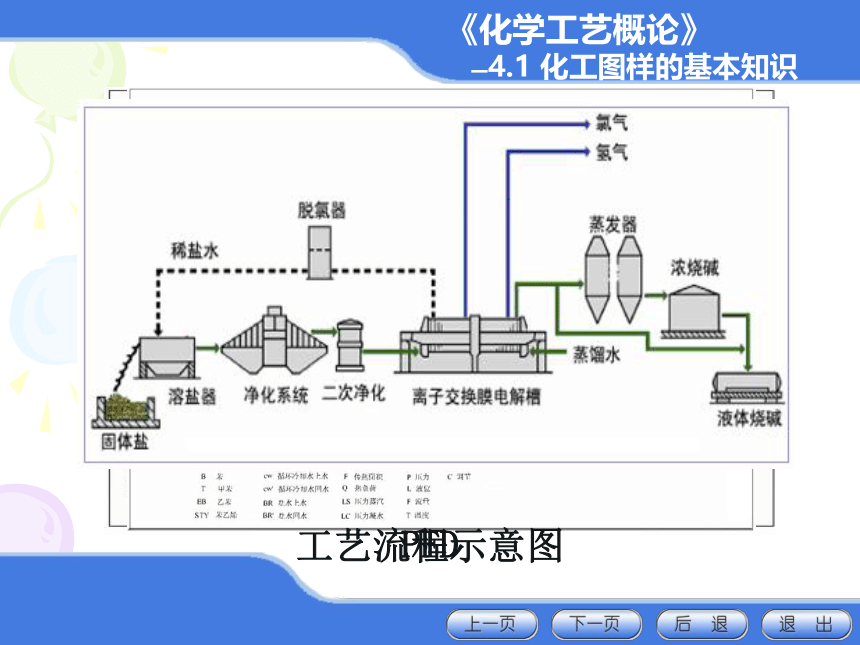

工艺流程示意图
PFD
PID
《化学工艺概论》
4.1 化工图样的基本知识
一、化工图样的分类与作用
（一）化工图样的分类

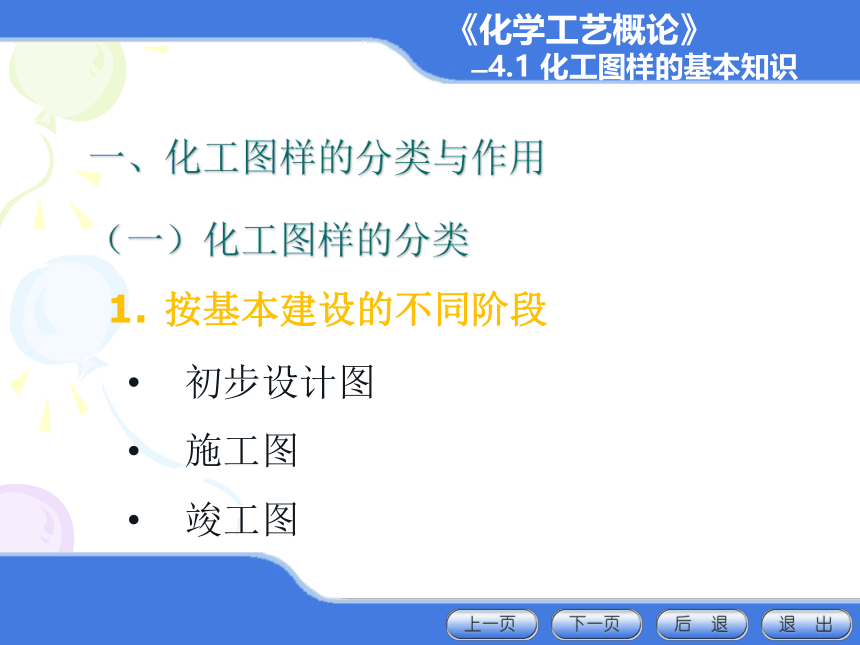

按基本建设的不同阶段
初步设计图
施工图
竣工图
《化学工艺概论》
4.1 化工图样的基本知识
总图
工艺图
设备图
仪表图
土建图、电气图、给排水图和采暖通风图等

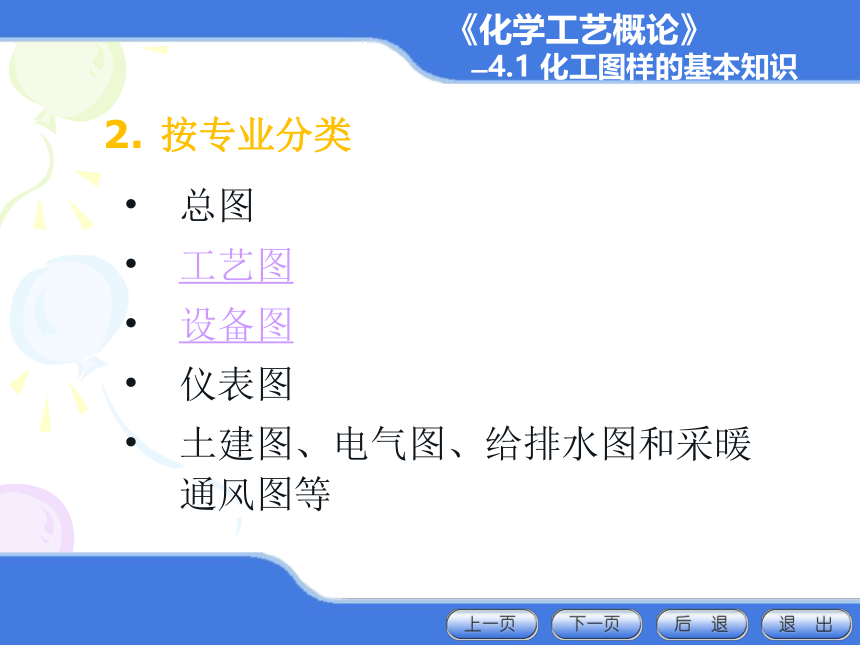

按专业分类
《化学工艺概论》
4.1 化工图样的基本知识

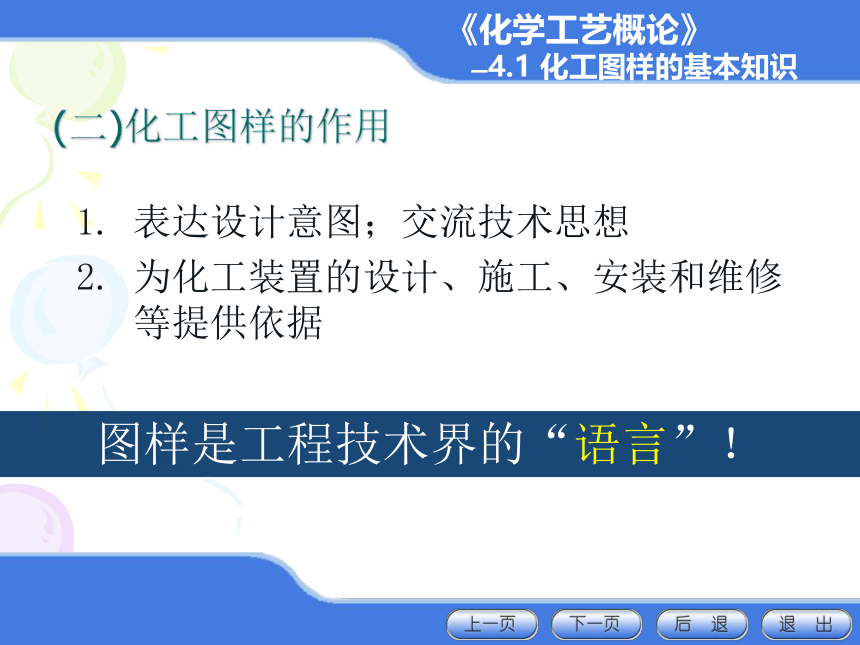

(二)化工图样的作用
表达设计意图；交流技术思想
为化工装置的设计、施工、安装和维修等提供依据
图样是工程技术界的“语言”！
《化学工艺概论》
4.1 化工图样的基本知识
二、制图标准的一般规定
1.制图标准
国家
标准
行业
标准
设计院
标准
制图标准
《化学工艺概论》
4.1 化工图样的基本知识
2.标准组成
《建筑物防雷设计规范》GB 50057-94
标准名称
国家标准代号
标准编号
标准颁布年号
《化学工艺概论》
4.1 化工图样的基本知识
3.制图的一般规定
标题栏
幅面
字体
比例
尺寸
图线
制图的一般规定
《化学工艺概论》
4.1 化工图样的基本知识
３、图纸幅面共有_____种。图框均用______线绘制。
１、化工图样按基本建设的不同阶段分 、______、_______。
２、标准由__________、__________、_________和____________组成。
初步设计图
施工图
竣工图
标准名称
标准代号
标准编号
标准颁布年号
6
粗实
《化学工艺概论》
4.1 化工图样的基本知识
４、标题栏在图纸的__________。
５、在化工图纸中多采用______比例，但图形中所标注的尺寸数值必须是实物的_________，与绘图的______无关。
６、图样上完整的尺寸标准由_______、_________和________三要素组成。
右下角
缩小
实际大小
比例
尺寸界线
尺寸线
尺寸数字
《化学工艺概论》
4.1 化工图样的基本知识
化工图样的分类和作用
制图标准
制图的一般规定
《化学工艺概论》
4.1 化工图样的基本知识
通过本次课的图纸欣赏，写一篇读图心得或体会；
每个小组准备2-3个不同形状的硬纸板。
《化学工艺概论》
4.1 化工图样的基本知识
工艺流程图 设备布置图
管道布置图 危险爆炸区域划分图
设备图
设备总装配图
零部件图
