三、了解化工机械及设备
化学工艺概论
单元三、了解化工机械及设备

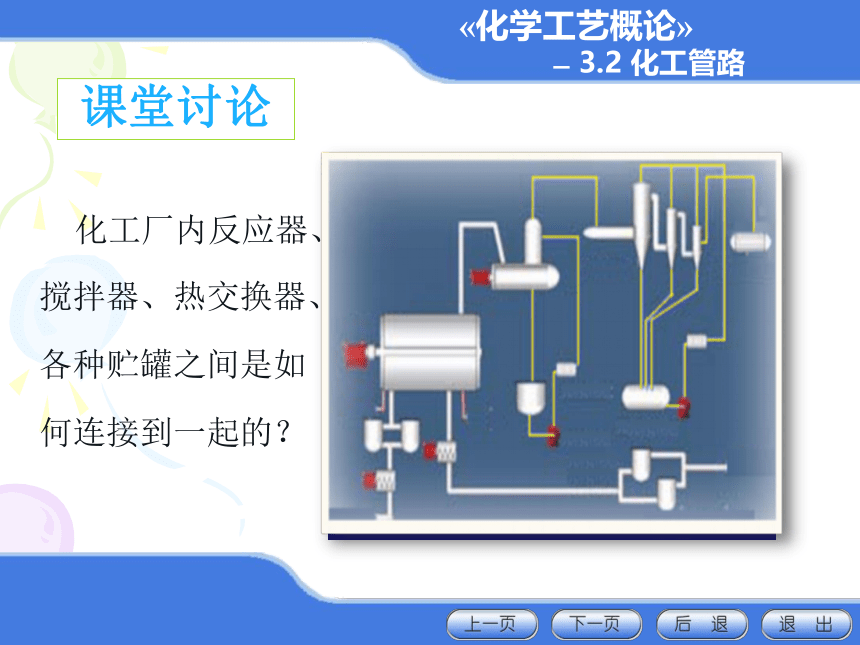

课堂讨论
化工厂内反应器、
搅拌器、热交换器、
各种贮罐之间是如
何连接到一起的？
化学工艺概论
3.2 化工管路

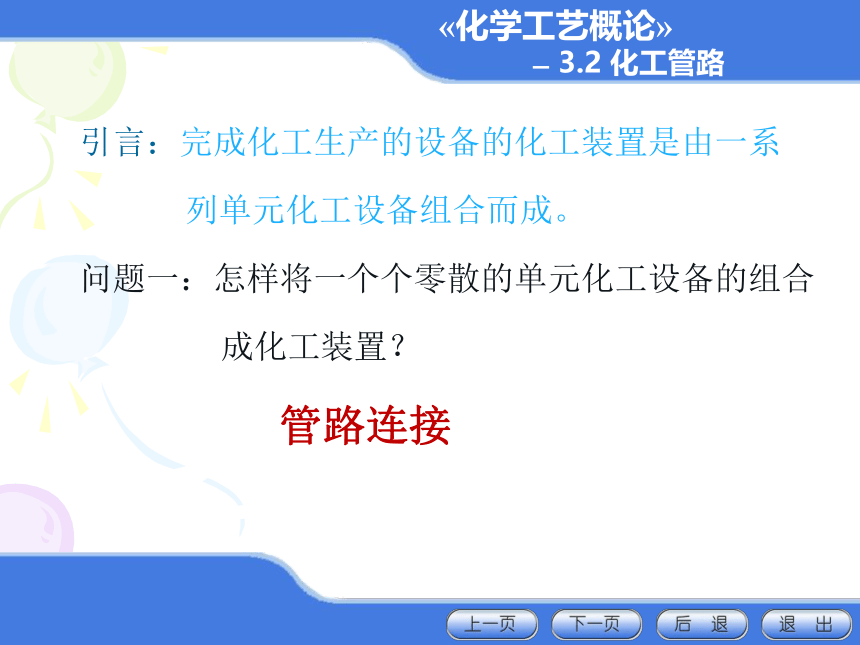

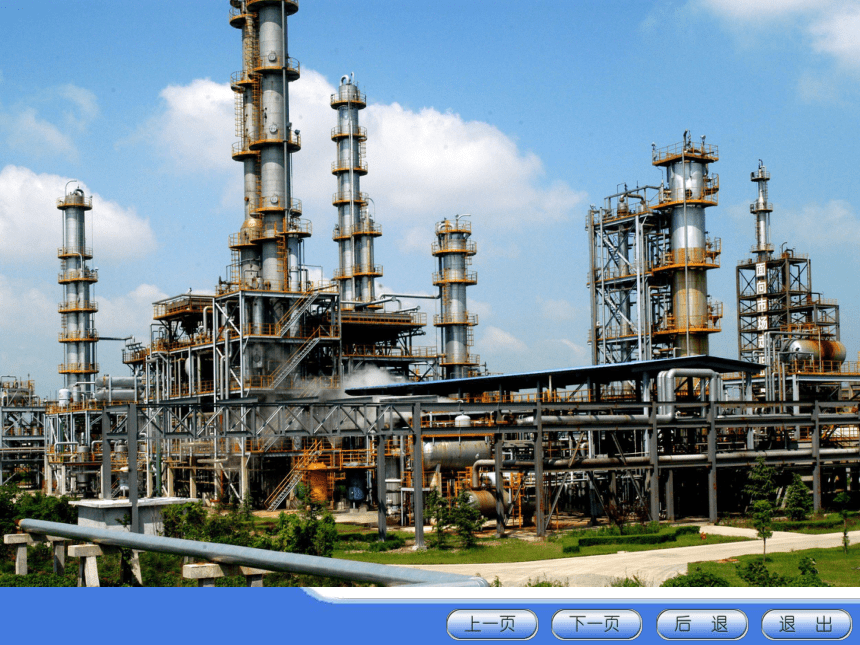

引言：完成化工生产的设备的化工装置是由一系
列单元化工设备组合而成。
问题一：怎样将一个个零散的单元化工设备的组合
成化工装置？
管路连接
化学工艺概论
3.2 化工管路

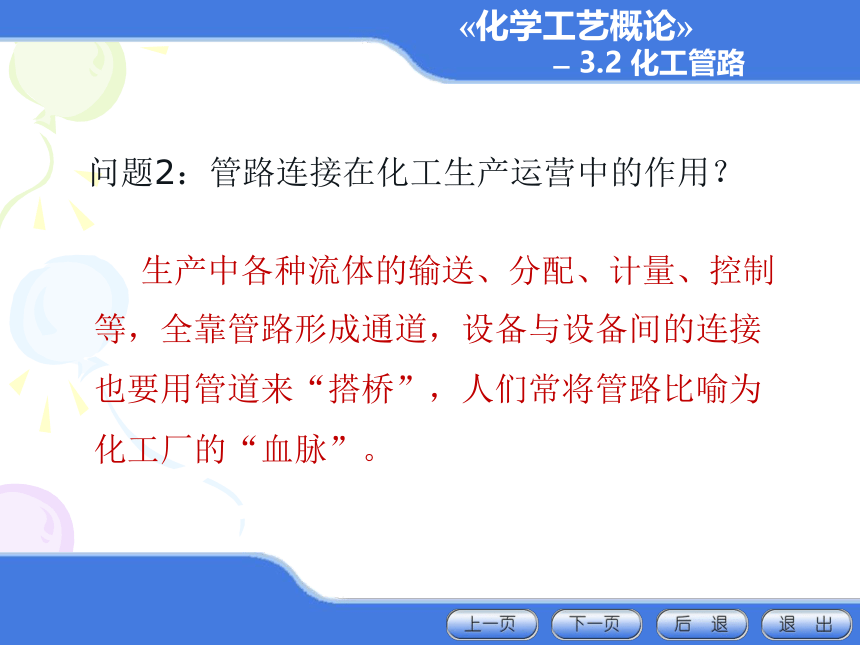

问题2：管路连接在化工生产运营中的作用？
生产中各种流体的输送、分配、计量、控制等，全靠管路形成通道，设备与设备间的连接也要用管道来“搭桥”，人们常将管路比喻为化工厂的“血脉”。
化学工艺概论
3.2 化工管路

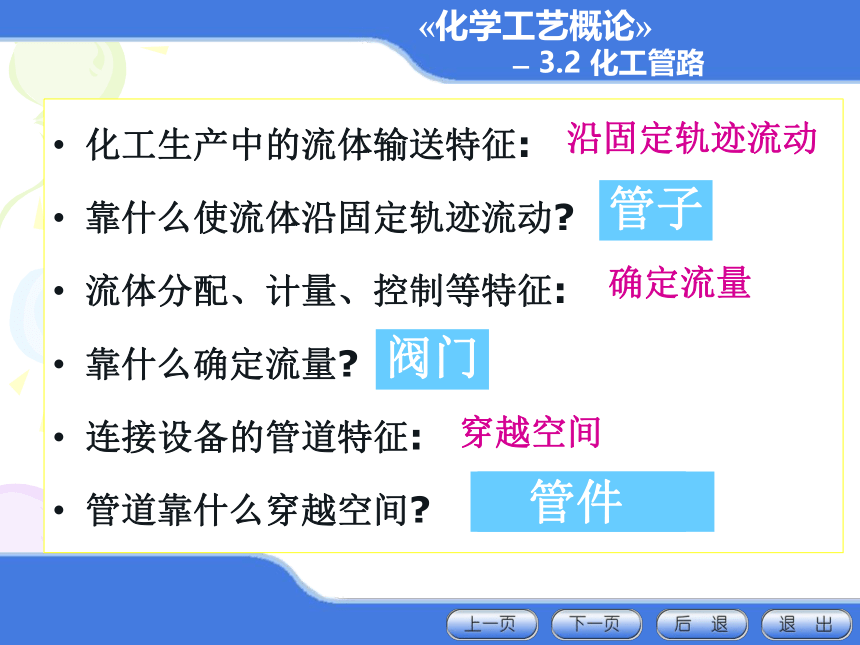

化工生产中的流体输送特征:
靠什么使流体沿固定轨迹流动
流体分配、计量、控制等特征:
靠什么确定流量
连接设备的管道特征:
管道靠什么穿越空间
沿固定轨迹流动
确定流量
接头管架
穿越空间
阀门
管子
管件
化学工艺概论
3.2 化工管路
化学工艺概论
3.2 化工管路

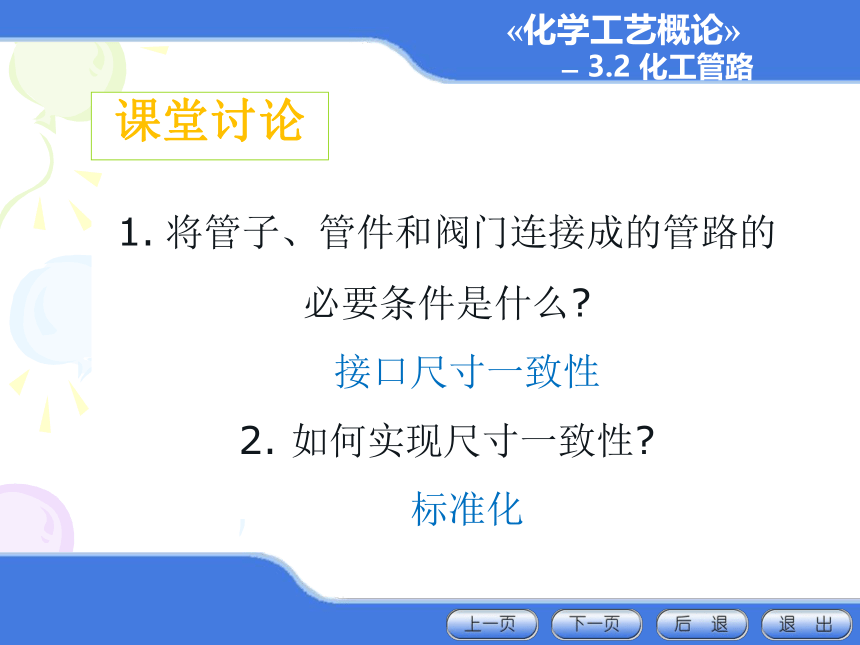

课堂讨论
将管子、管件和阀门连接成的管路的
必要条件是什么
接口尺寸一致性
2. 如何实现尺寸一致性
标准化

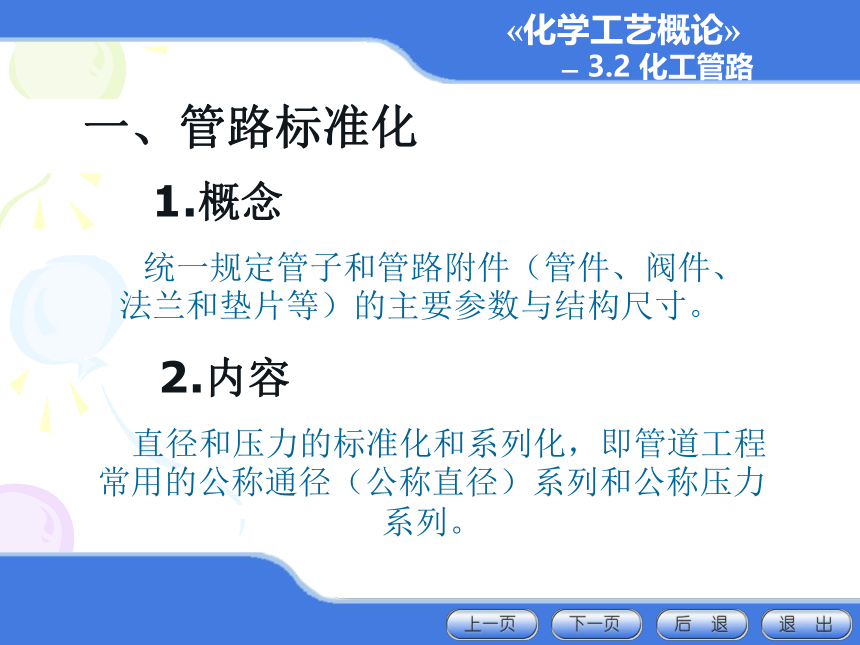

一、管路标准化
化学工艺概论
3.2 化工管路
1.概念
统一规定管子和管路附件（管件、阀件、法兰和垫片等）的主要参数与结构尺寸。
直径和压力的标准化和系列化，即管道工程常用的公称通径（公称直径）系列和公称压力系列。
2.内容

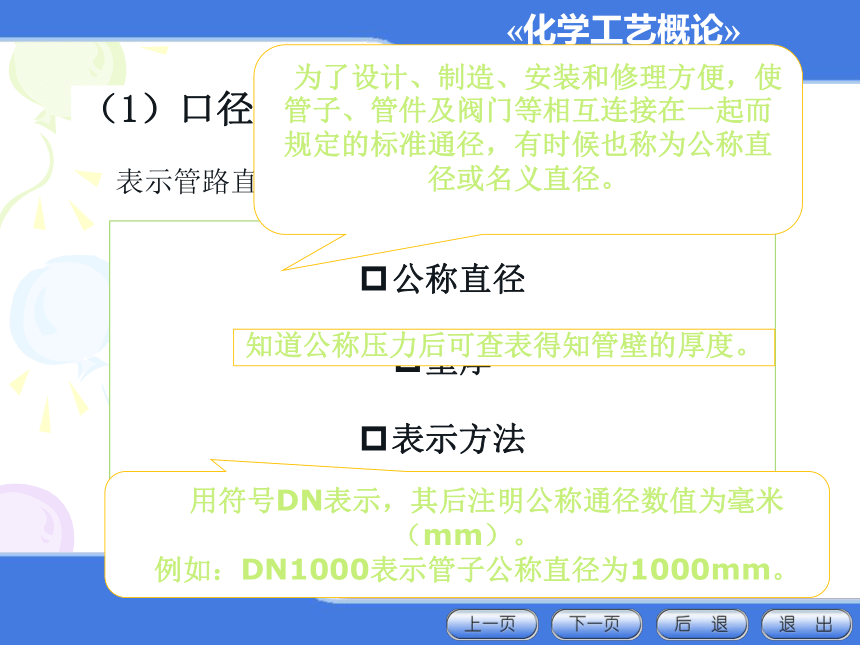

（1）口径标准
公称直径
壁厚
表示方法
知道公称压力后可查表得知管壁的厚度。
化学工艺概论
3.2 化工管路
表示管路直径的尺寸，称为口径。
为了设计、制造、安装和修理方便，使管子、管件及阀门等相互连接在一起而规定的标准通径，有时候也称为公称直径或名义直径。
用符号DN表示，其后注明公称通径数值为毫米（mm）。
例如：DN1000表示管子公称直径为1000mm。

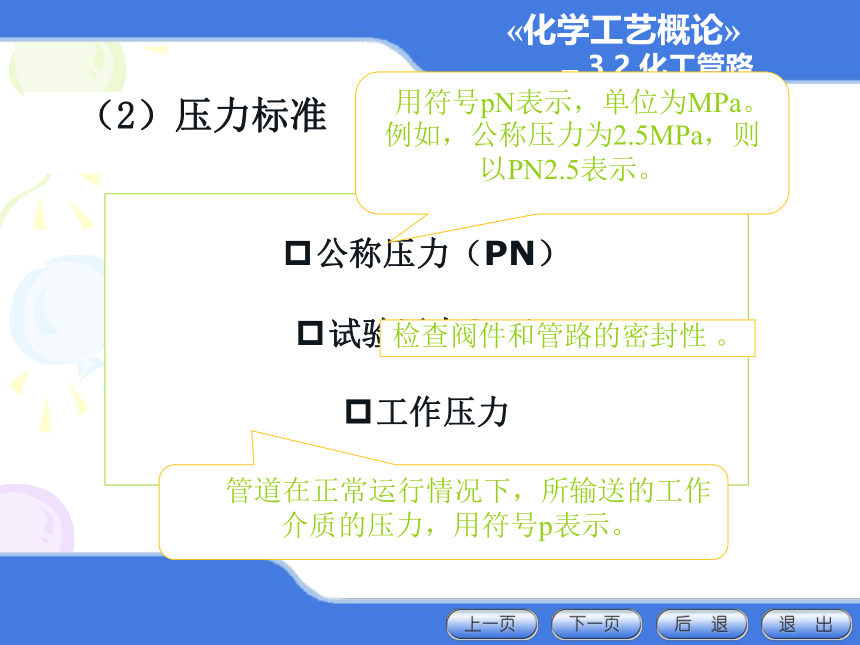

（2）压力标准
公称压力（PN）
试验压力(ps）
工作压力
化学工艺概论
3.2 化工管路
检查阀件和管路的密封性 。
用符号pN表示，单位为MPa。例如，公称压力为2.5MPa，则以PN2.5表示。
管道在正常运行情况下，所输送的工作介质的压力，用符号p表示。

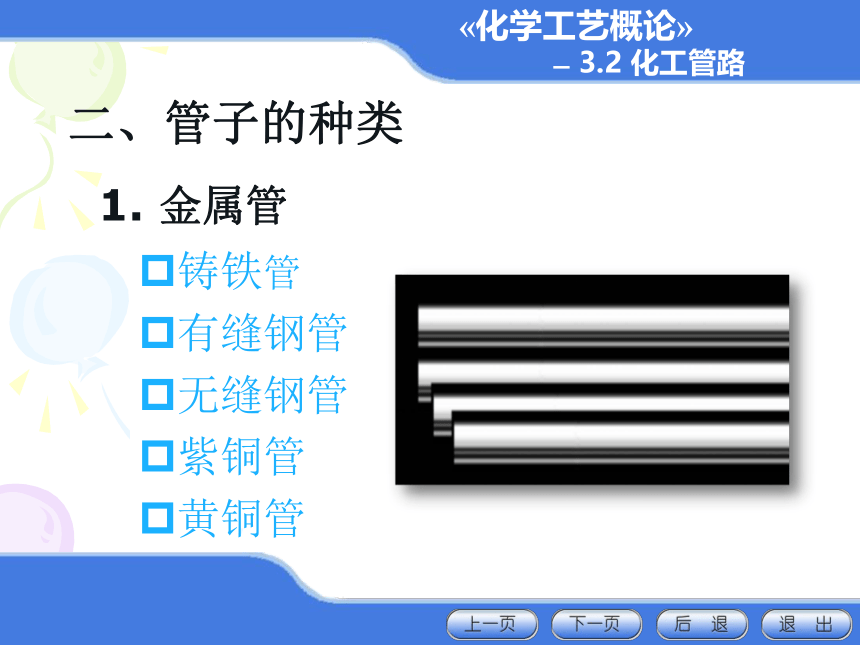

二、管子的种类
铸铁管
有缝钢管
无缝钢管
紫铜管
黄铜管
1. 金属管
化学工艺概论
3.2 化工管路
2. 非金属管
陶瓷管
水泥管
玻璃管塑料管
橡胶管
3. 复合管
化学工艺概论
3.2 化工管路
三、阀门
1. 作用与功能
控制流体在管内的流动；
启闭、调节、节流、自控、保证安全等。
2. 选用原则
流体特性；功能 （切断、调节）；阻力
损失 ；材料
化学工艺概论
3.2 化工管路
3.常见阀门
◆闸阀
◆截止阀
◆球阀
◆其他阀门
闸阀
化学工艺概论
3.2 化工管路
闸阀
化学工艺概论
3.2 化工管路
截止阀
化学工艺概论
3.2 化工管路
截止阀
化学工艺概论
3.2 化工管路
球阀
化学工艺概论
3.2 化工管路
球阀
化学工艺概论
3.2 化工管路
化学工艺概论
3.2 化工管路
化学工艺概论
3.2 化工管路
化学工艺概论
3.2 化工管路
化学工艺概论
3.2 化工管路
四、管件
三通管
直通
四通管
螺纹管
异径管
堵头
弯头
法兰
螺栓螺母
垫片
1.接头
化学工艺概论
3.2 化工管路
(1) 分类
固定管架、活动管架等。
(2) 作用
对管道起支承、导向和固定。
2.管架
化学工艺概论
3.2 化工管路
化学工艺概论
3.2 化工管路
化学工艺概论
3.2 化工管路
螺纹连接
法兰连接
承插式连接
焊接连接
五、管路的连接
化学工艺概论
3.2 化工管路
又称丝扣连接。
(1) 联接特点
连接简单、装拆方便、成本低。
(2) 适用范围
水煤气管、小直径水管、压缩空气管及低压
蒸汽管路等。
注意：不宜用于易燃、易爆和有毒介质的管道。
1. 螺纹连接
化学工艺概论
3.2 化工管路
又称突缘连结或接盘连接。
(1) 联接特点
装卸方便、密封可靠、结合强度高等，
其缺点是费用较高。
(2) 适用范围
各种压力和温度的管道。
2. 法兰连接
化学工艺概论
3.2 化工管路
3. 承插式连接
又称中栓式联接。
(1) 联接特点
安装较方便，允许各管段的中心线有少许
偏差，管路稍有扭曲时，仍能维持不漏，但不
能耐高压。
(2) 适用范围
压力不大的上、下水管路。
化学工艺概论
3.2 化工管路
4. 焊接连接
(1) 连接特点
成本低、方便、不漏。
无论是钢管、有色金属管及聚氯乙烯管均可焊接。
(2) 适用范围
大直径的长管道的连接，凡是不需要拆装的地方，都可以采用焊接。
化学工艺概论
3.2 化工管路
Practice 寻宝
领取任务单——寻管子、管件、阀门
抽签分配宝地（实训基地）
将识别的管子、管件、阀门、设备填入
登记表并拍照
成果展示
化学工艺概论
3.2 化工管路
课堂讨论
1.按工艺流程，由管子、管件和阀门连接而成的管路能顺利完成物料的输送和控制吗？
2.当被输送的物料温度与管路外的温度不一致会出现什么情况，又该怎么办呢？
保温
化学工艺概论
3.2 化工管路
六、化工管路的保温
1.保温目的
化学工艺概论
3.2 化工管路
减少物料在输送过程中的热（冷）损失，降低能耗，保证物流畅通；
减少管路的腐蚀，以维护管路；
防烫并降低操作区温度，改善劳动环境。
2.保温材料
石棉纤维及其混合材料
硅藻土及其混合材料
高分子泡沫塑料
玻璃纤维
多孔混凝土
软木砖和木屑等
化学工艺概论
3.2 化工管路
课堂讨论
1.通过保温，管路被输送的物料温度与管路外的温度能完全一致吗？
2.如果要保证被输送的物料温度与工艺温度完全一致，该采取什么办法呢？
补偿流失的热量
3.如何补偿流失的热量
伴热
化学工艺概论
3.2 化工管路
七、化工管路的伴热
1.伴热概念
与管路内物料“结伴而行”；
物料在管内、热媒在管外。
化学工艺概论
3.2 化工管路
2.伴热目的
3.伴热方式
蒸汽伴热、电伴热
化学工艺概论
3.2 化工管路
对管路上的化工物料进行加热；
避免物料在输送过程中热量流失降温可能引起的结晶或凝固的物料；
保证输送物料“畅通无阻”。
课堂讨论
化工生产企业内的管路纵横交错，密如蛛网，怎样才能使操作者区别各种类型的管路，知道管路中流经的物料种类？
在管路的保护层或保温层表面涂上色标。
化学工艺概论
3.2化工管路
八、化工管路的涂色
1.涂色目的
区分各种类型的管路；
了解管路中流经的物料种类。
化学工艺概论
3.2 化工管路
2.涂色要求
安全、防腐、醒目、美观、整洁
实例
化工企业的管路涂色一般有两种方法：
一是单色，
另一种是在底色上添加色圈（通常每隔2m有一个色圈，其宽度为50~100mm）。
化学工艺概论
3.2化工管路
化学工艺概论
3.2 化工管路
管道涂色国标
常用化工管路的涂色
化学工艺概论
3.2 化工管路
实战演练：管道识别
1.Bayer中试车间现场识别管道内物料。
2.找出主设备之间由哪些管路联接的？
化学工艺概论
3.2 化工管路
管路
定量
输送
联接
功能
接头
支架
焊接
承插
法兰
螺纹
管子
阀门
管件
组成
保温
伴热
色标
标准化
