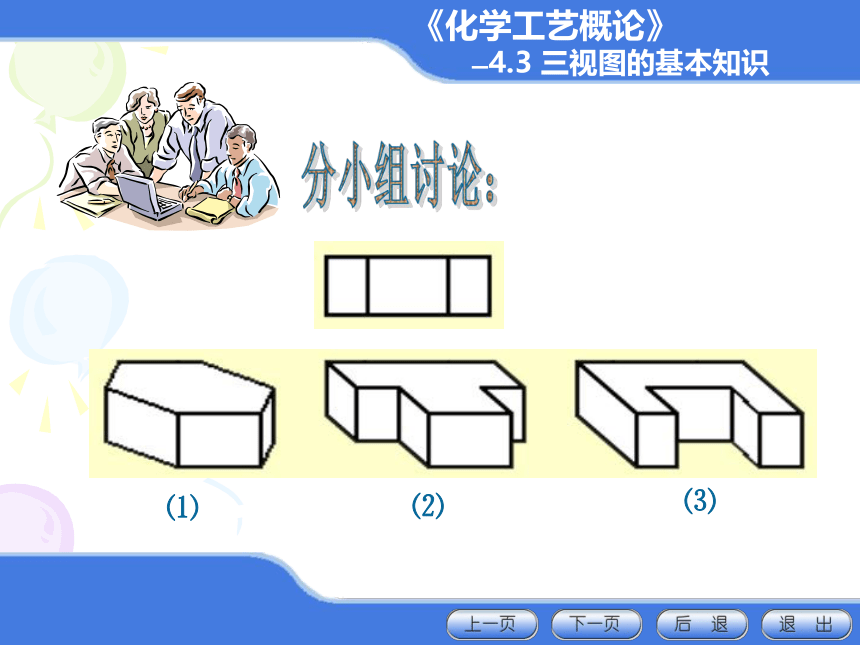

⑵
⑶
⑴

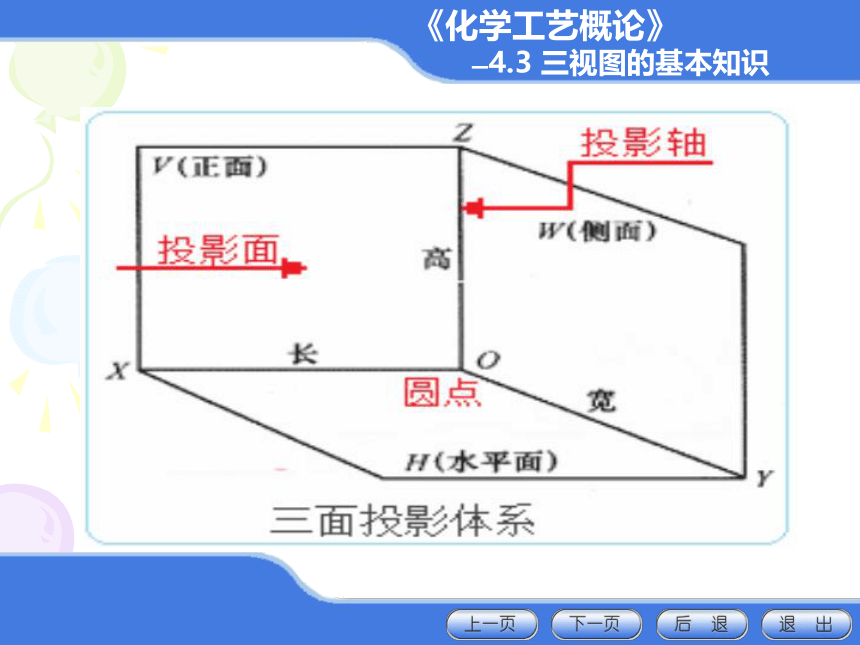

一、三面投影体系
要求：1.三个面互相垂直
2.确定三个面的空间位置
3.在投影面上标注相应的名称
制作三面投影体系

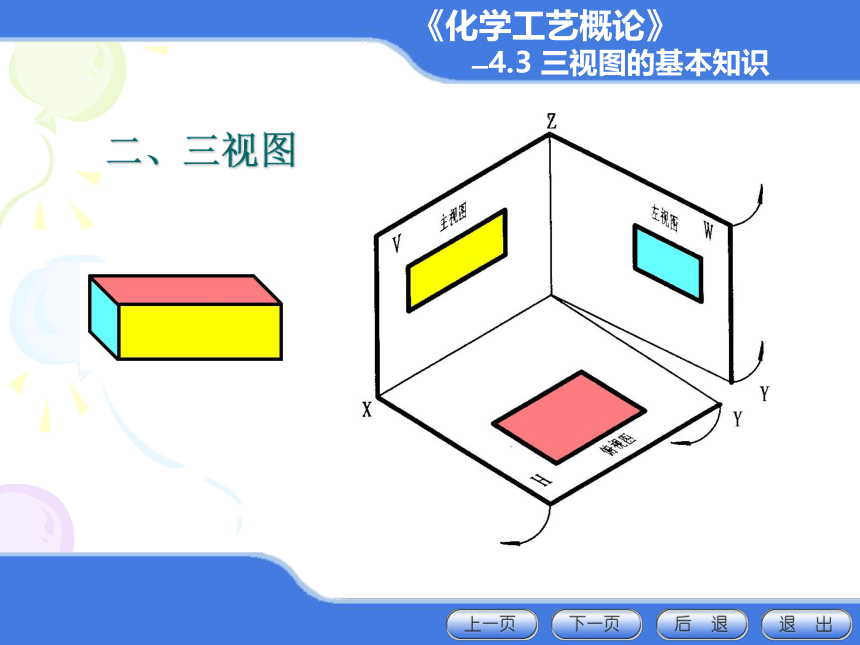

二、三视图
Z
X
Y
v
W
H

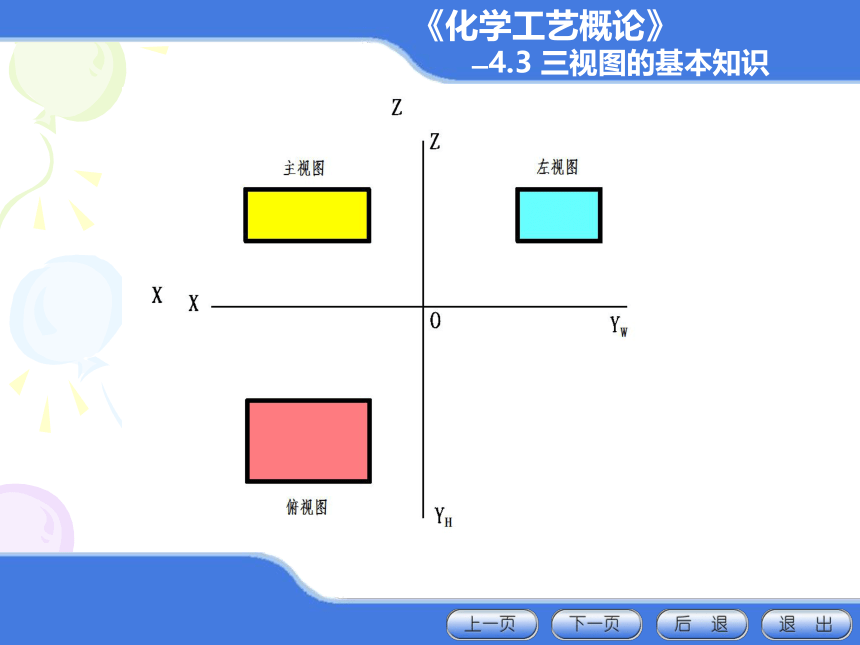

三、三视图之间的关系
X
YW
YH
Z
O
俯视图
左视图
主视图
三、三视图之间的关系
位置关系
Z
X
YW
YH
O
长
高
宽
宽
主、俯视图长对正
主、左视图高平齐
俯、左视图宽相等
三等规律：
尺寸关系
Z
X
YW
YH
O
上
上
下
下
左
左
右
右
前
前
后
后
方位关系
三面投影体系
主视图、俯视图和左视图
三视图之间的位置关系、尺寸关系、方位关系
