俯视图
左视图
主视图
位置关系
Z
X
YW
YH
O
长
高
宽
宽
主、俯视图 长对正
主、左视图 高平齐
俯、左视图 宽相等

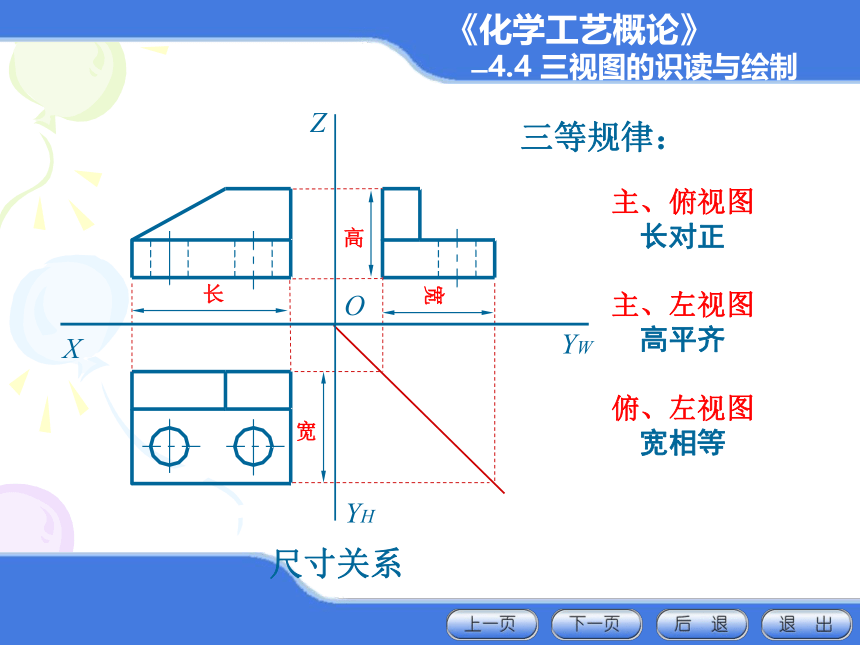

三等规律：
尺寸关系
Z
X
YW
YH
O
上
上
下
下
左
左
右
右
前
前
后
后

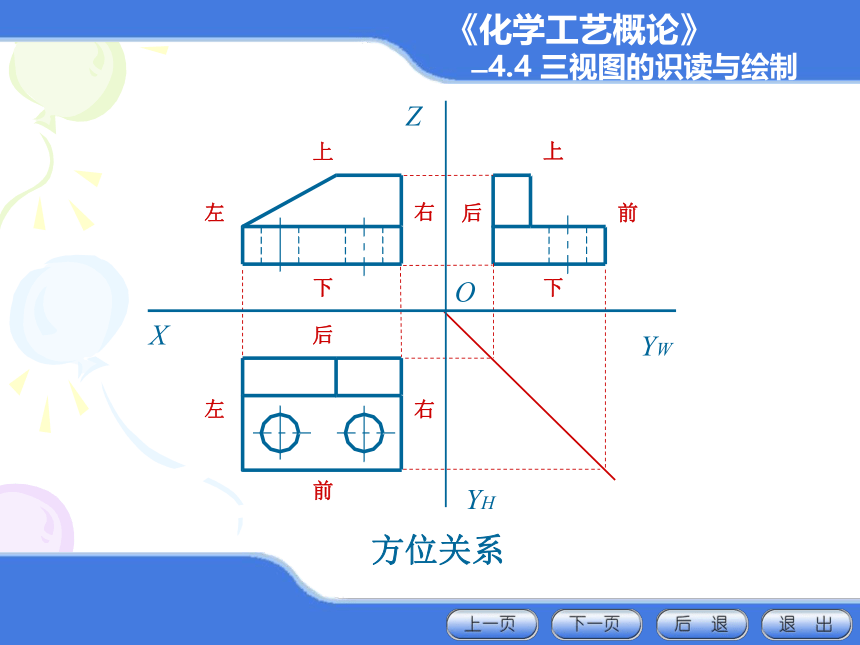

方位关系
三视图的识读和绘制
根据给定组合体的形状，制作相应模型；
要求最大误差不得大于3mm；
展示、评比。

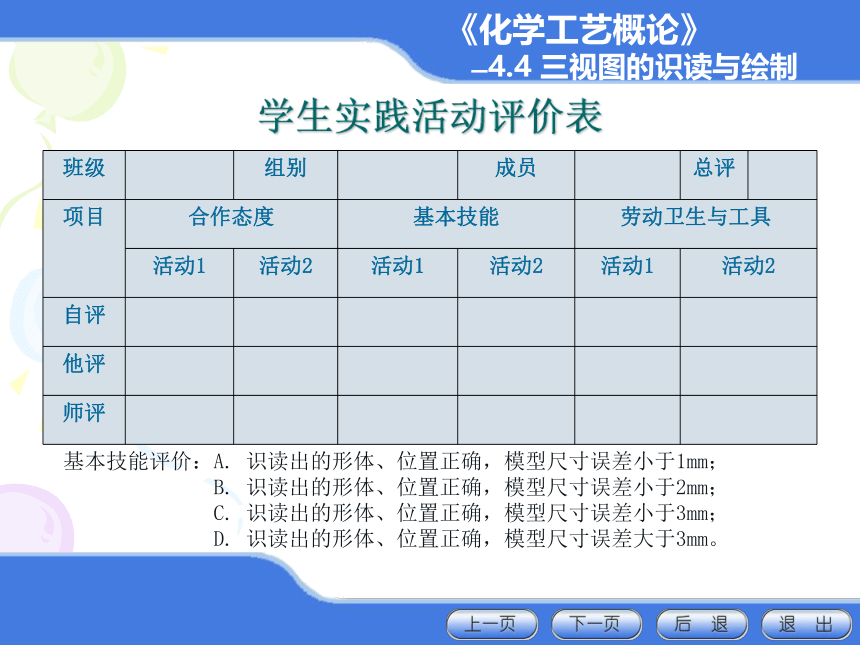

学生实践活动评价表
班级 组别 成员 总评
项目 合作态度 基本技能 劳动卫生与工具
活动1 活动2 活动1 活动2 活动1 活动2
自评
他评
师评
基本技能评价：A. 识读出的形体、位置正确，模型尺寸误差小于1mm；
B. 识读出的形体、位置正确，模型尺寸误差小于2mm；
C. 识读出的形体、位置正确，模型尺寸误差小于3mm；
D. 识读出的形体、位置正确，模型尺寸误差大于3mm。
要求：
确定主视图的方向
定图位
按照投影特性和“三等”规律，绘制三视图
描深物体轮廓线
根据制作好的模型绘制相应
的三视图
1
2
3
4
5
6
1.请画出下图中正四棱锥的三视图
2.请画出下图中正三棱锥的三视图
三视图的识读
三视图的绘制
各小组自行设计、创作一个充分体现想象力的组合体模型。
