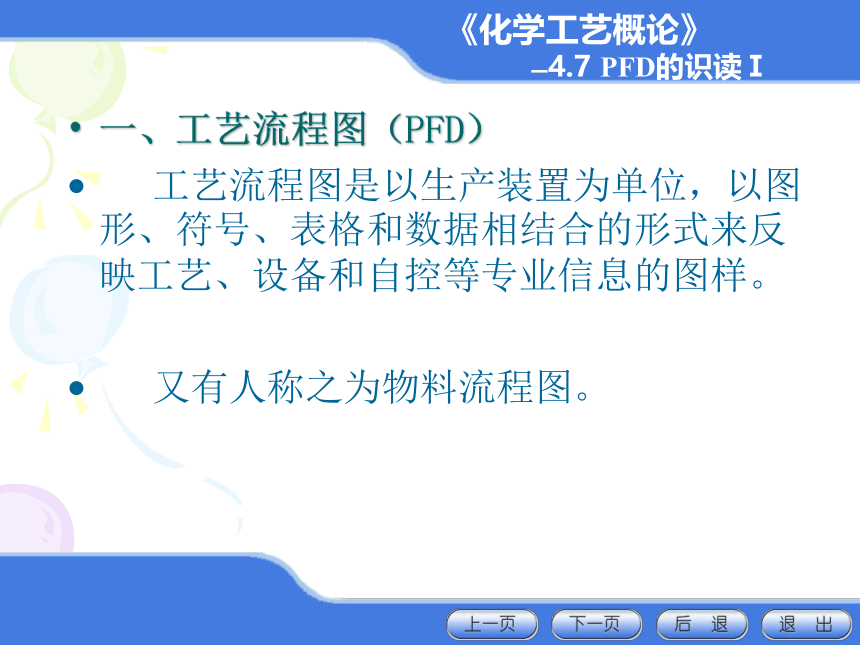

一、工艺流程图（PFD）
工艺流程图是以生产装置为单位，以图形、符号、表格和数据相结合的形式来反映工艺、设备和自控等专业信息的图样。
又有人称之为物料流程图。

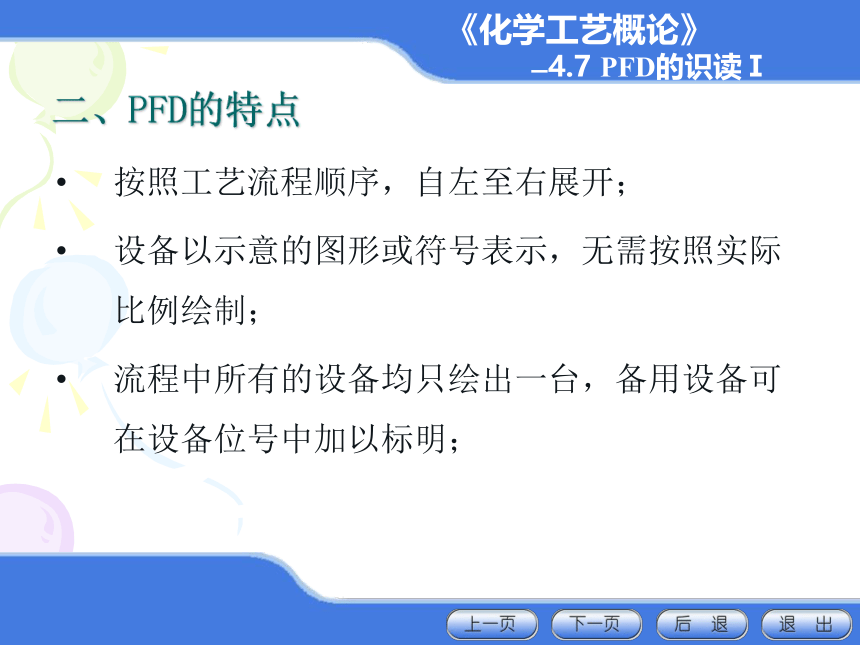

二、PFD的特点
按照工艺流程顺序，自左至右展开；
设备以示意的图形或符号表示，无需按照实际比例绘制；
流程中所有的设备均只绘出一台，备用设备可在设备位号中加以标明；

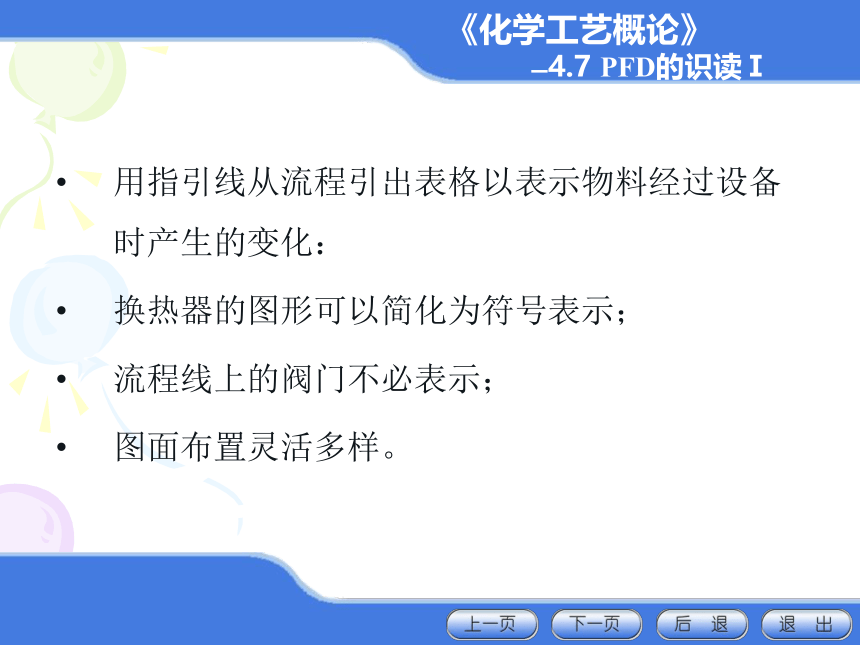

用指引线从流程引出表格以表示物料经过设备时产生的变化：
换热器的图形可以简化为符号表示；
流程线上的阀门不必表示；
图面布置灵活多样。
三、PFD的内容
1、图形

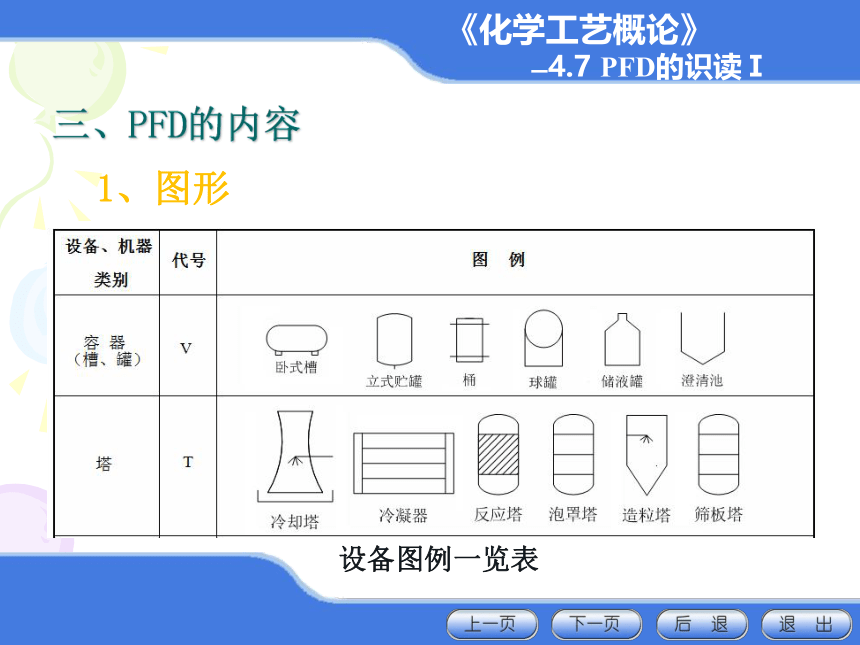

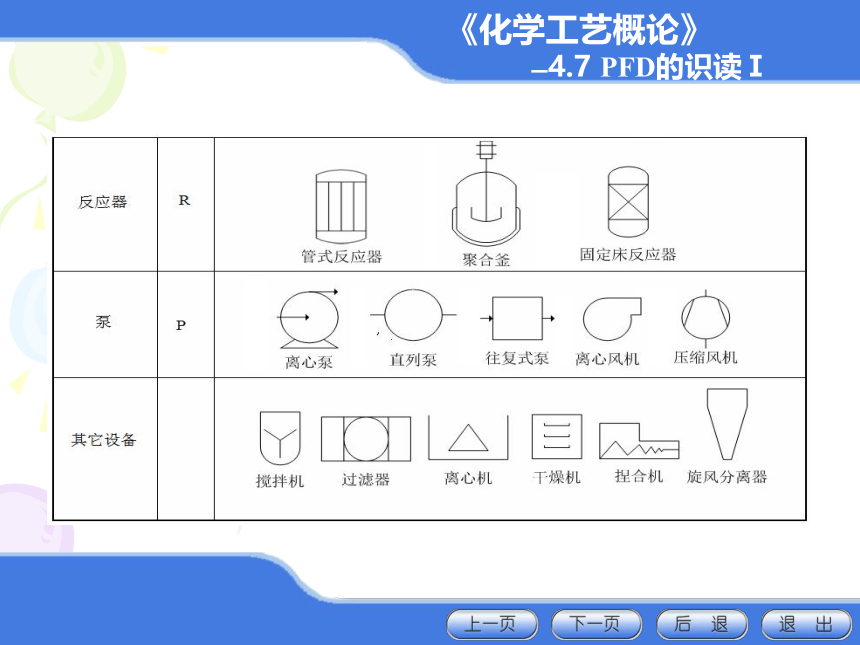

设备图例一览表
1、图形

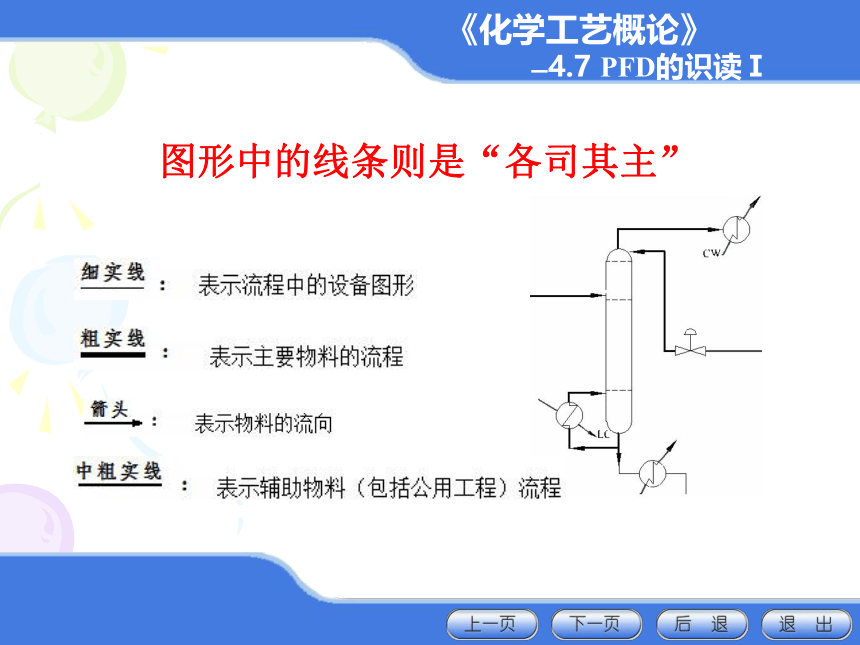

图形中的线条则是“各司其主”
2、标注

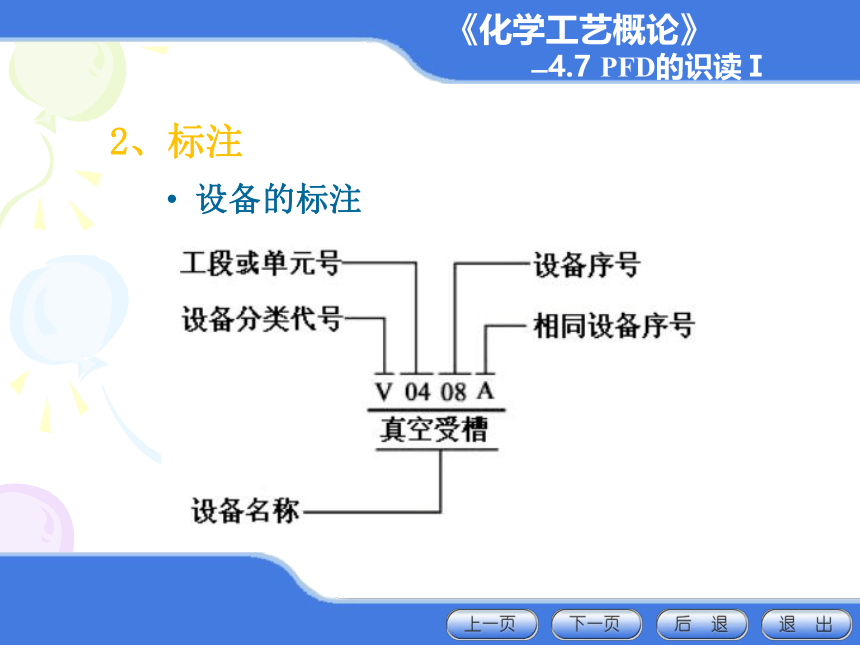

设备的标注
塔设备
换热器
容器

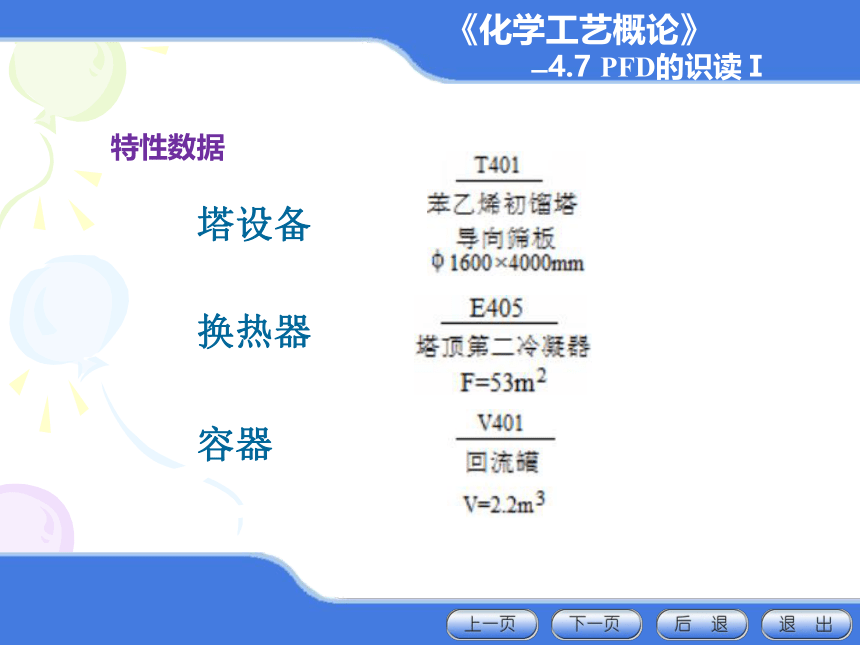

特性数据

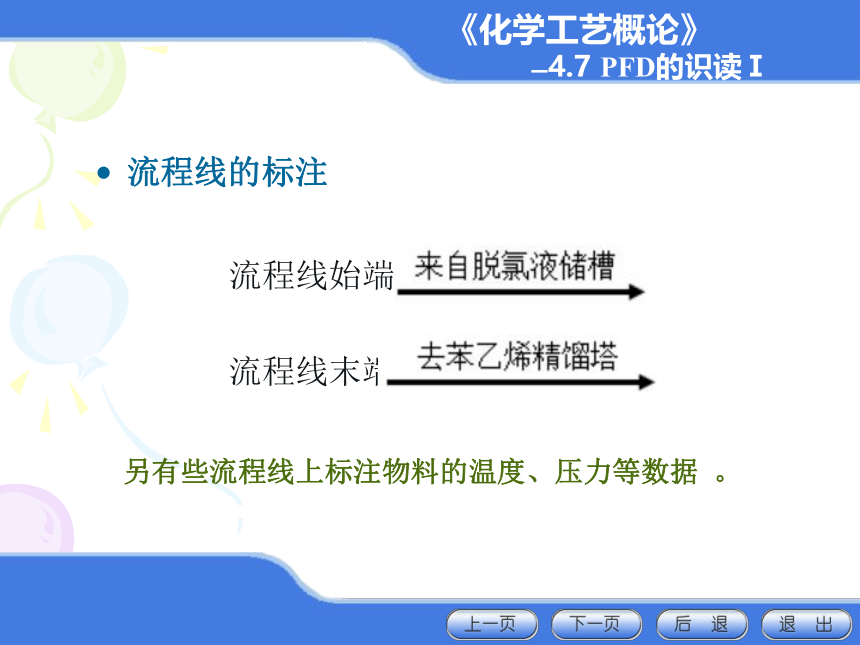

流程线的标注
流程线始端
流程线末端
另有些流程线上标注物料的温度、压力等数据 。

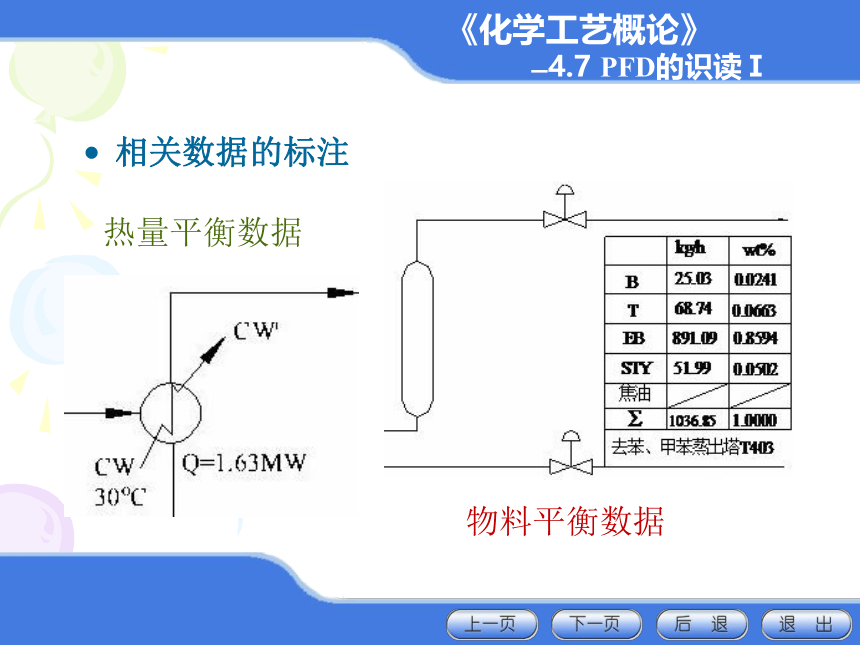

相关数据的标注
物料平衡数据
热量平衡数据

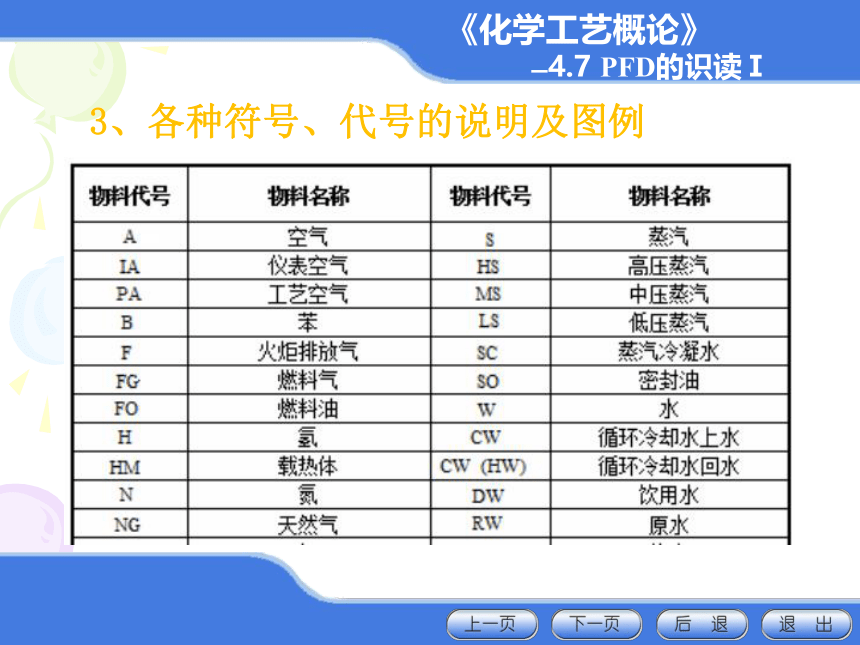

3、各种符号、代号的说明及图例
4、图框和标题栏
四、PFD的识读
概括了解
标题栏、浏览PF图、熟悉工艺流程。
分析
物料平衡分析、热量平衡分析、主要设备分析。
归纳总结
1、识读要求
工艺流程、生产原理、物料衡算、热量衡算、主要设备作用、图例和标注的含义。
2、 识读步骤
PFD的特点
PFD的内容
PFD的识读
按图索骥
——识读苯乙烯粗馏工段PFD
识读“关键”：
认识设备：名称、代号（对号入座）
简述物料走向（连连看，说一说）
解读图纸数据
其它数据（全面考虑）
表格内数据（由表及里）
抛砖引玉
——蒸馏塔原理流程图
蒸馏塔
进料
底出料
顶出料
回流
回流罐
冷媒
热煤
《化学工艺概论》
4.8 PFD的识读Ⅱ
1762.52
1.0000
15.68
0.0089
760.53
0.4315
892.54
0.5064
68.74
0.0390
25.03
0.0142
F/(kg/h)
w
B
T
EB
STY
焦油
∑
725.67
1.0000
15.68
0.0216
708.54
0.9764
1.45
0.0020
F/(kg/h)
w
B
T
EB
STY
焦油
∑
原料（F）
塔釜产品（D）
1036.85
1.0000
51.99
0.0502
891.09
0.8594
68.74
0.0663
25.03
0.0142
F/(kg/h)
w
B
T
EB
STY
焦油
∑
塔顶产品（W）
去苯、甲苯蒸出塔T403
去苯乙烯精馏塔T402
拼图练习
《化学工艺概论》
4.8 PFD的识读Ⅱ
蒸馏塔原理流程图
蒸馏塔
进料
底出料
顶出料
回流
回流罐
冷媒
热煤
《化学工艺概论》
4.8 PFD的识读Ⅱ
进料
底出料
回流
热媒
蒸馏塔
顶出料
泵
回流罐
冷媒
拼一拼
《化学工艺概论》
4.8 PFD的识读Ⅱ
来自脱氢液储槽
去苯乙烯精馏塔T 402
去苯、甲苯蒸出塔T403
P401A/B
E401
E402
E403
P402A/B
V401
P403A/B
T401
E404
E405
V402
不凝气体去蒸汽喷射泵
苯乙烯粗馏工段工艺流程
《化学工艺概论》
4.8 PFD的识读Ⅱ
来自脱氢液储槽
去苯乙烯精馏塔T402
P401A/B
E401
E402
E403
P402A/B
V401
P403A/B
T401
E404
E405
V402
去苯、甲苯蒸出塔T403
不凝气体去蒸汽喷射泵
拼一拼
《化学工艺概论》
4.8 PFD的识读Ⅱ
“借”图回答
1.本图是 塔的 。图中共有 台设备，其中主要设备是 ，它的塔径为 mm，总高度为 mm，塔板数为 块。
2.完成下表：
换热器名称 再沸器 釜液冷却器 塔顶第2冷凝器
热负荷MW
传热面积m2
热媒（冷媒）
3.苯乙烯粗馏塔的操作条件：塔顶温度 ，塔釜温度 。
4.本图纸的物料来源是 。
5.苯乙烯粗馏塔主要是确保塔 产品的质量，为苯乙烯精馏塔提供合格原料。
1.本图是 塔的 。图中共有 台设备，其中主要设备是 ，它的塔径为 mm，总高度为 mm，塔板数为 块。
2.试填写下表：
换热器名称 再沸器 釜液冷却器 塔顶第2冷凝器
热负荷MW
传热面积m2
热媒（冷媒）
苯乙烯粗馏
PFD
14
苯乙烯粗馏塔
1600
40000
72
1.75
150
蒸汽
0.58
10
冷却水
0.29
53
盐水
读P101图4.10回答问题：
3.苯乙烯粗馏塔的操作条件：塔顶温度____，塔釜
温度_____。
4.本图纸的物料来源是 。
5.苯乙烯粗馏塔主要是确保塔___产品的质量，为苯乙烯精馏塔提供合格原料。
60℃
110 ℃
来自脱氢液储槽
釜
识读PFD的步骤（温故而知新）
苯乙烯粗馏工段PFD的重要信息：
主要设备、主物料走向、图纸数据等
